El documento proporciona instrucciones para construir cables cruzados y directos. Un cable cruzado interconecta las señales de salida de un conector con las señales de entrada del otro, permitiendo comunicación bidireccional entre dos dispositivos. Un cable directo mantiene la misma distribución en ambos extremos para conectar dispositivos desiguales como una computadora y un switch.

1. SIGUIENTE

2. ¿Qué es y para qué sirve el cable cruzado?
¿Cómo construir un cable cruzado?
¿Qué es y para que sirve el cable directo?
¿Cómo construir un cable directo?
Créditos

3.  Un cable cruzado es un cable que interconecta
todas las señales de salida en un conector con las
señales de entrada en el otro conector, y viceversa;
permitiendo a dos dispositivos electrónicos
conectarse entre sí con una comunicación full
dúplex. También permite transmisión confiable vía
una conexión Ethernet.
 Nos sirve para conectar dos dispositivos
igualitarios como 2 computadoras.
ATRAS

4.  Materiales
 Pasos para construir el cable cruzado
ATRAS

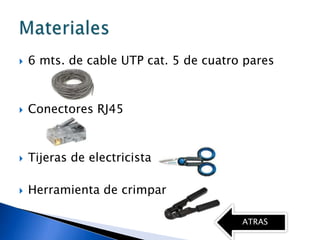

5.  6 mts. de cable UTP cat. 5 de cuatro pares
 Conectores RJ45
 Tijeras de electricista
 Herramienta de crimpar
ATRAS

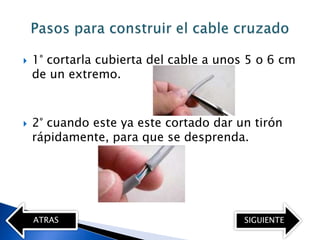

6.  1° cortarla cubierta del cable a unos 5 o 6 cm
de un extremo.
 2° cuando este ya este cortado dar un tirón
rápidamente, para que se desprenda.
ATRAS SIGUIENTE

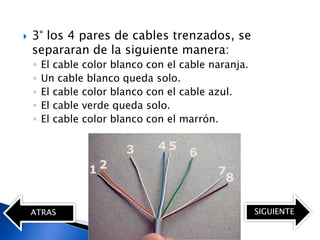

7.  3° los 4 pares de cables trenzados, se
separaran de la siguiente manera:
◦ El cable color blanco con el cable naranja.
◦ Un cable blanco queda solo.
◦ El cable color blanco con el cable azul.
◦ El cable verde queda solo.
◦ El cable color blanco con el marrón.
ATRAS SIGUIENTE

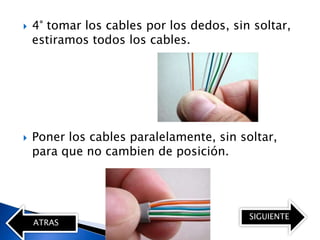

8.  4° tomar los cables por los dedos, sin soltar,
estiramos todos los cables.
 Poner los cables paralelamente, sin soltar,
para que no cambien de posición.
SIGUIENTE
ATRAS

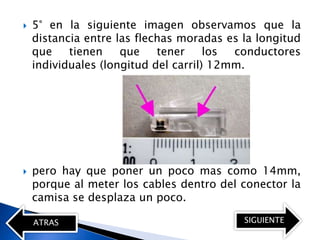

9.  5° en la siguiente imagen observamos que la
distancia entre las flechas moradas es la longitud
que tienen que tener los conductores
individuales (longitud del carril) 12mm.
 pero hay que poner un poco mas como 14mm,
porque al meter los cables dentro del conector la
camisa se desplaza un poco.
ATRAS SIGUIENTE

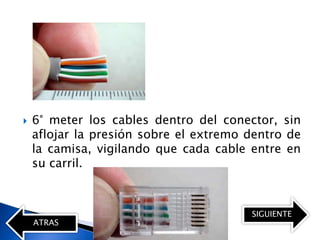

10.  6° meter los cables dentro del conector, sin
aflojar la presión sobre el extremo dentro de
la camisa, vigilando que cada cable entre en
su carril.
SIGUIENTE
ATRAS

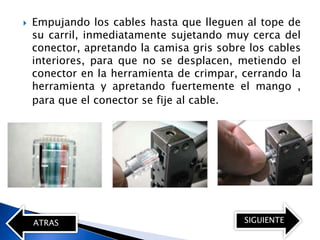

11.  Empujando los cables hasta que lleguen al tope de
su carril, inmediatamente sujetando muy cerca del
conector, apretando la camisa gris sobre los cables
interiores, para que no se desplacen, metiendo el
conector en la herramienta de crimpar, cerrando la
herramienta y apretando fuertemente el mango ,
para que el conector se fije al cable.
ATRAS SIGUIENTE

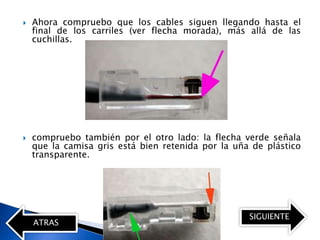

12.  Ahora compruebo que los cables siguen llegando hasta el
final de los carriles (ver flecha morada), más allá de las
cuchillas.
 compruebo también por el otro lado: la flecha verde señala
que la camisa gris está bien retenida por la uña de plástico
transparente.
SIGUIENTE
ATRAS

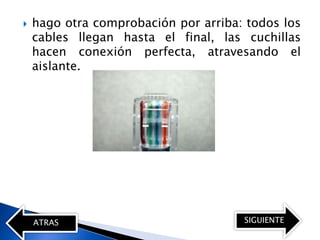

13.  hago otra comprobación por arriba: todos los
cables llegan hasta el final, las cuchillas
hacen conexión perfecta, atravesando el
aislante.
ATRAS SIGUIENTE

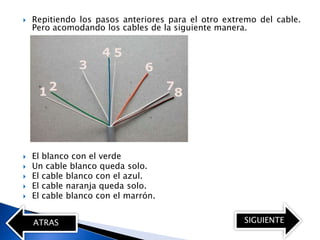

14.  Repitiendo los pasos anteriores para el otro extremo del cable.
Pero acomodando los cables de la siguiente manera.
 El blanco con el verde
 Un cable blanco queda solo.
 El cable blanco con el azul.
 El cable naranja queda solo.
 El cable blanco con el marrón.
ATRAS SIGUIENTE

15.  Después de realizar los pasos con el otro extremo del
cable, el cable estará acabado.
 De la siguiente manera nos quedaran los conectores.
Conector RJ45 del lado normal
ATRAS SIGUIENTE

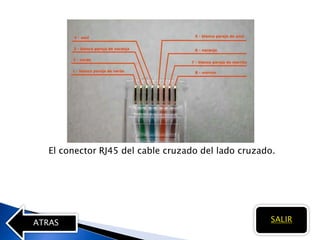

16. El conector RJ45 del cable cruzado del lado cruzado.
ATRAS SALIR

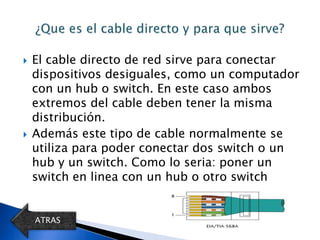

17.  El cable directo de red sirve para conectar
dispositivos desiguales, como un computador
con un hub o switch. En este caso ambos
extremos del cable deben tener la misma
distribución.
 Además este tipo de cable normalmente se
utiliza para poder conectar dos switch o un
hub y un switch. Como lo seria: poner un
switch en linea con un hub o otro switch
ATRAS

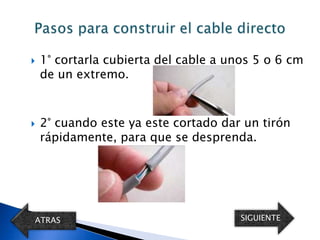

18.  1° cortarla cubierta del cable a unos 5 o 6 cm
de un extremo.
 2° cuando este ya este cortado dar un tirón
rápidamente, para que se desprenda.
ATRAS SIGUIENTE

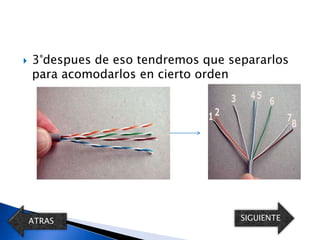

19.  3°despues de eso tendremos que separarlos
para acomodarlos en cierto orden
ATRAS SIGUIENTE

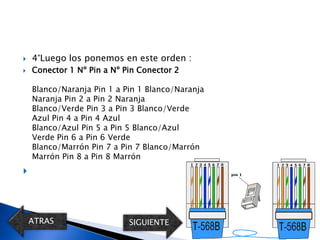

20.  4°Luego los ponemos en este orden :
 Conector 1 Nº Pin a Nº Pin Conector 2
Blanco/Naranja Pin 1 a Pin 1 Blanco/Naranja
Naranja Pin 2 a Pin 2 Naranja
Blanco/Verde Pin 3 a Pin 3 Blanco/Verde
Azul Pin 4 a Pin 4 Azul
Blanco/Azul Pin 5 a Pin 5 Blanco/Azul
Verde Pin 6 a Pin 6 Verde
Blanco/Marrón Pin 7 a Pin 7 Blanco/Marrón
Marrón Pin 8 a Pin 8 Marrón

ATRAS SIGUIENTE

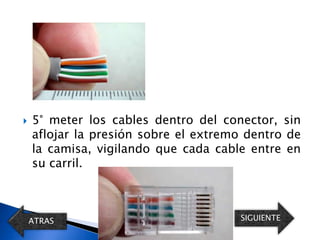

21.  5° meter los cables dentro del conector, sin
aflojar la presión sobre el extremo dentro de
la camisa, vigilando que cada cable entre en
su carril.
ATRAS SIGUIENTE

22.  6°Empujando los cables hasta que lleguen al tope
de su carril, inmediatamente sujetando muy cerca
del conector, apretando la camisa gris sobre los
cables interiores, para que no se
desplacen, metiendo el conector en la herramienta
de crimpar, cerrando la herramienta y apretando
fuertemente el mango , para que el conector se fije
al cable.
SALIR
ATRAS
