1. 17/10/2003CONSTRUCCIÓN DE UN CABLE CON CONECTORES RJ45

2. 17/10/2003CECIN - SISTEMASLo más práctico es adquirir el cable, ya sea el cable cruzado o el directo, pero hay ocasiones en que es necesaria una longitud mayor, o tener que hacer el tendido del cable dentro de canalizaciones, es necesario insertar los conectores RJ45 en el cable UTP Cat5. A continuación podemos ver cómo fabricar este cable cruzado en ambiente doméstico.En realidad, para la conexión en red LAN Ethernet 10bT o 100bTX solamente se usan cuatro conexiones, las nº 1, 2, 3 y 6, aunque se suelen equipar todos los contactos.

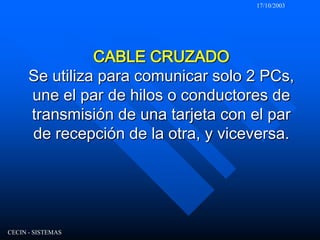

3. 17/10/2003CECIN - SISTEMASCABLE CRUZADOSe utiliza para comunicar solo 2 PCs, une el par de hilos o conductores de transmisión de una tarjeta con el par de recepción de la otra, y viceversa.

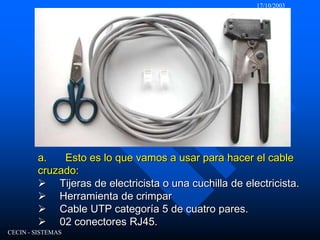

4. 17/10/2003CECIN - SISTEMASa. Esto es lo que vamos a usar para hacer el cable cruzado:Ø Tijeras de electricista o una cuchilla de electricista.Ø Herramienta de crimparØ Cable UTP categoría 5 de cuatro pares.Ø 02 conectores RJ45.

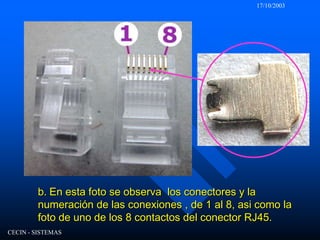

5. 17/10/2003CECIN - SISTEMASb. En esta foto se observa los conectores y la numeración de las conexiones , de 1 al 8, asi como la foto de uno de los 8 contactos del conector RJ45.

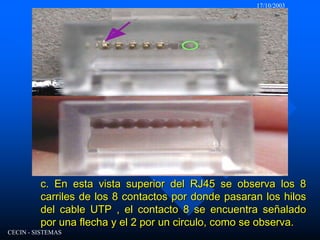

6. 17/10/2003CECIN - SISTEMASc. En esta vista superior del RJ45 se observa los 8 carriles de los 8 contactos por donde pasaran los hilos del cable UTP , el contacto 8 se encuentra señalado por una flecha y el 2 por un circulo, como se observa.

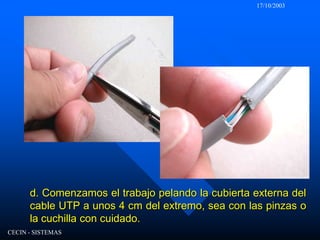

7. 17/10/2003CECIN - SISTEMASd. Comenzamos el trabajo pelando la cubierta externa del cable UTP a unos 4 cm del extremo, sea con las pinzas o la cuchilla con cuidado.

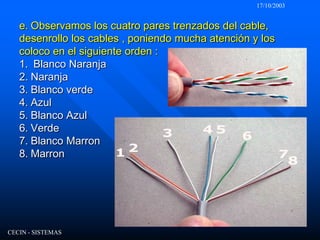

8. 17/10/2003CECIN - SISTEMASe. Observamos los cuatro pares trenzados del cable, desenrollo los cables , poniendo mucha atención y los coloco en el siguiente orden :1. Blanco Naranja2.Naranja3.Blanco verde4.Azul5. Blanco Azul6. Verde7. Blanco Marron8. Marron

9. 17/10/2003CECIN - SISTEMASf. En este paso sujeto con fuerza , ya no puedo dejar que cambie el orden hasta acabar la construcción del conector.

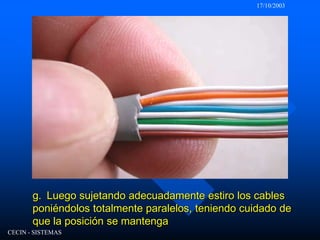

10. 17/10/2003CECIN - SISTEMASg. Luego sujetando adecuadamente estiro los cables poniéndolos totalmente paralelos, teniendo cuidado de que la posición se mantenga

11. 17/10/2003CECIN - SISTEMASh. Ahora utilizando el Crimpin corto los cables aproximadamente 17mm medidas desde la cubierta externa.

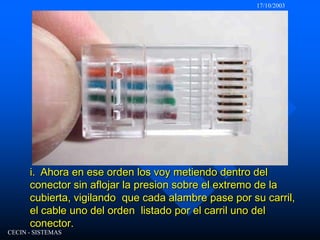

12. 17/10/2003CECIN - SISTEMASi. Ahora en ese orden los voy metiendo dentro del conector sin aflojar la presion sobre el extremo de la cubierta, vigilando que cada alambre pase por su carril, el cable uno del orden listado por el carril uno del conector.

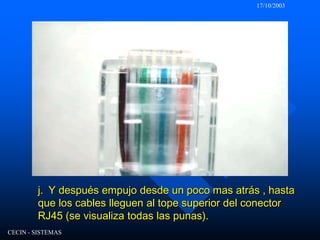

13. 17/10/2003CECIN - SISTEMASj. Y después empujo desde un poco mas atrás , hasta que los cables lleguen al tope superior del conector RJ45 (se visualiza todas las punas).

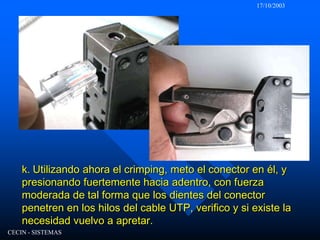

14. 17/10/2003CECIN - SISTEMASk. Utilizando ahora el crimping, meto el conector en él, y presionando fuertemente hacia adentro, con fuerza moderada de tal forma que los dientes del conector penetren en los hilos del cable UTP, verifico y si existe la necesidad vuelvo a apretar.

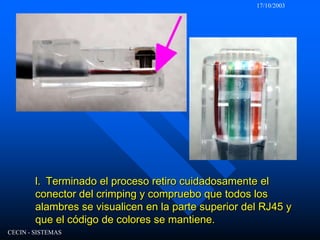

15. 17/10/2003CECIN - SISTEMASl. Terminado el proceso retiro cuidadosamente el conector del crimping y compruebo que todos los alambres se visualicen en la parte superior del RJ45 y que el código de colores se mantiene.

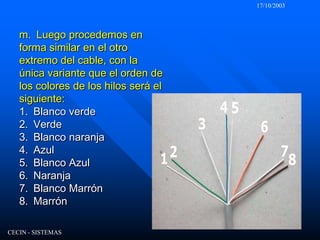

16. 17/10/2003CECIN - SISTEMASm. Luego procedemos en forma similar en el otro extremo del cable, con la única variante que el orden de los colores de los hilos será el siguiente:1. Blanco verde2. Verde3. Blanco naranja4. Azul5. Blanco Azul6. Naranja7. Blanco Marrón8. Marrón

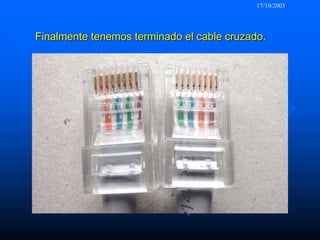

17. 17/10/2003Finalmente tenemos terminado el cable cruzado.

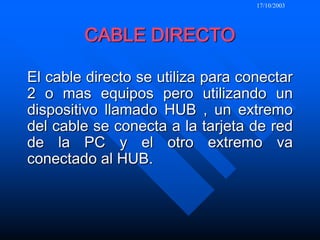

18. 17/10/2003CABLE DIRECTOEl cable directo se utiliza para conectar 2 o mas equipos pero utilizando un dispositivo llamado HUB , un extremo del cable se conecta a la tarjeta de red de la PC y el otro extremo va conectado al HUB.

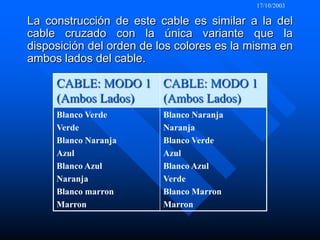

19. 17/10/2003La construcción de este cable es similar a la del cable cruzado con la única variante que la disposición del orden de los colores es la misma en ambos lados del cable.
