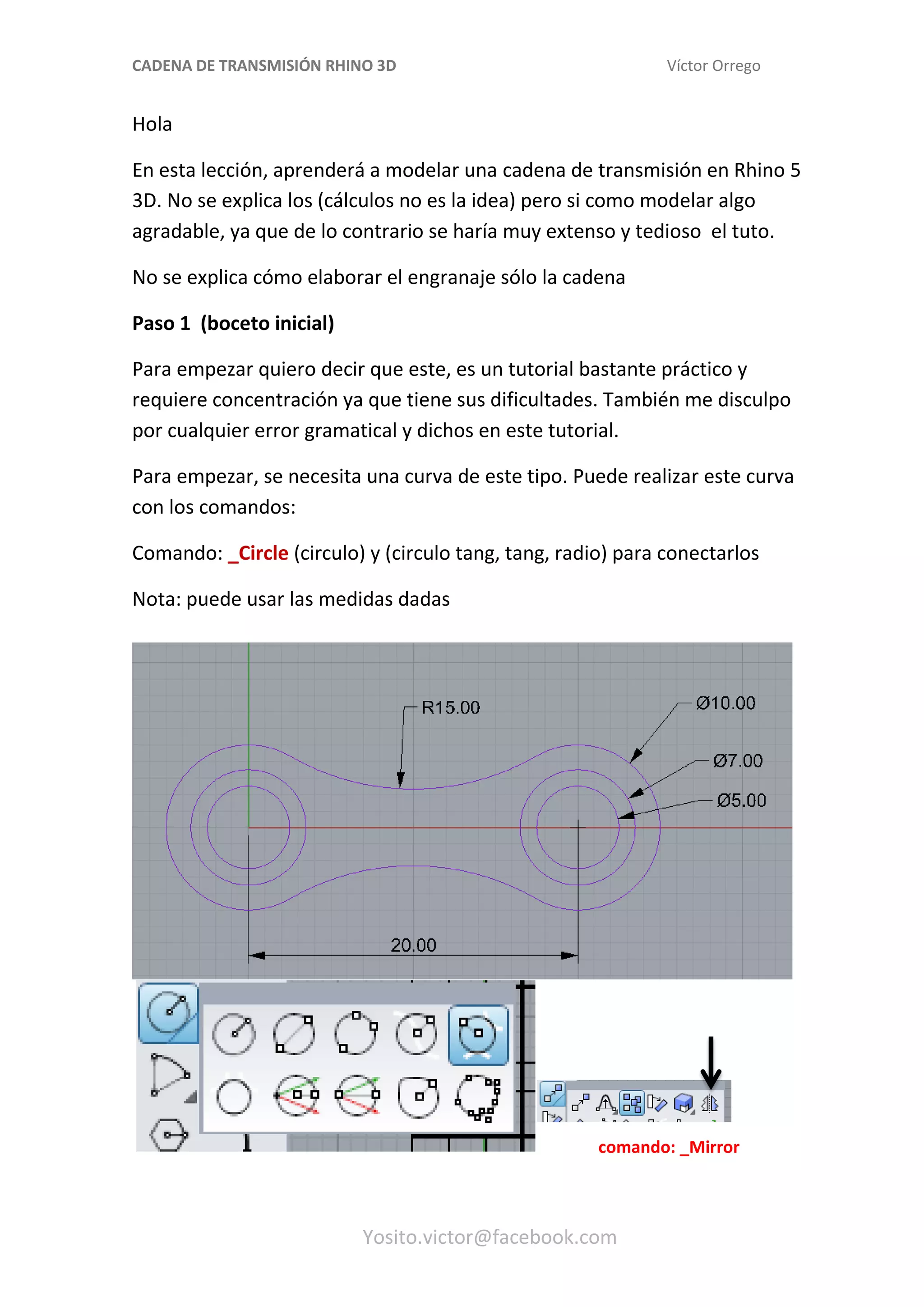

1. CADENA DE TRANSMISIÓN RHINO 3D Víctor Orrego
Hola
En esta lección, aprenderá a modelar una cadena de transmisión en Rhino 5
3D. No se explica los (cálculos no es la idea) pero si como modelar algo
agradable, ya que de lo contrario se haría muy extenso y tedioso el tuto.
No se explica cómo elaborar el engranaje sólo la cadena
Paso 1 (boceto inicial)
Para empezar quiero decir que este, es un tutorial bastante práctico y
requiere concentración ya que tiene sus dificultades. También me disculpo
por cualquier error gramatical y dichos en este tutorial.
Para empezar, se necesita una curva de este tipo. Puede realizar este curva
con los comandos:
Comando: _Circle (circulo) y (circulo tang, tang, radio) para conectarlos
Nota: puede usar las medidas dadas
comando: _Mirror
Yosito.victor@facebook.com

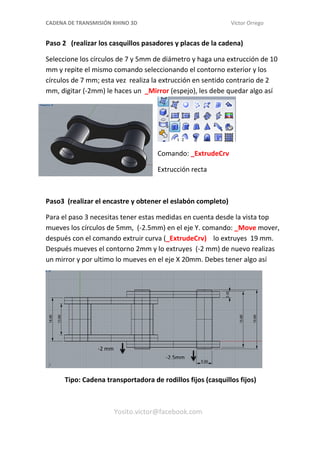

2. CADENA DE TRANSMISIÓN RHINO 3D Víctor Orrego
Paso 2 (realizar los casquillos pasadores y placas de la cadena)
Seleccione los círculos de 7 y 5mm de diámetro y haga una extrucción de 10
mm y repite el mismo comando seleccionando el contorno exterior y los
círculos de 7 mm; esta vez realiza la extrucción en sentido contrario de 2
mm, digitar (-2mm) le haces un _Mirror (espejo), les debe quedar algo así
Comando: _ExtrudeCrv
Extrucción recta
Paso3 (realizar el encastre y obtener el eslabón completo)
Para el paso 3 necesitas tener estas medidas en cuenta desde la vista top
mueves los círculos de 5mm, (-2.5mm) en el eje Y. comando: _Move mover,
después con el comando extruir curva (_ExtrudeCrv) lo extruyes 19 mm.
Después mueves el contorno 2mm y lo extruyes (-2 mm) de nuevo realizas
un mirror y por ultimo lo mueves en el eje X 20mm. Debes tener algo así
Tipo: Cadena transportadora de rodillos fijos (casquillos fijos)
Yosito.victor@facebook.com
-2.5mm
-2 mm

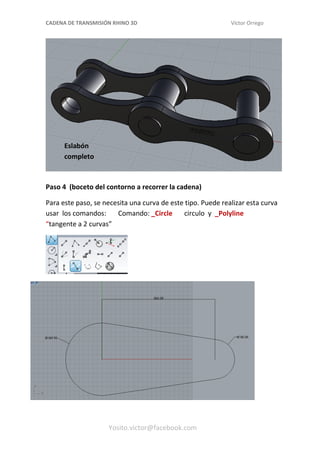

3. CADENA DE TRANSMISIÓN RHINO 3D Víctor Orrego
Paso 4 (boceto del contorno a recorrer la cadena)
Para este paso, se necesita una curva de este tipo. Puede realizar esta curva
usar los comandos: Comando: _Circle circulo y _Polyline
“tangente a 2 curvas”
Yosito.victor@facebook.com
Eslabón
completo

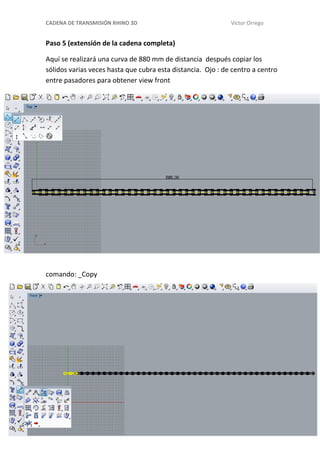

4. CADENA DE TRANSMISIÓN RHINO 3D Víctor Orrego
Paso 5 (extensión de la cadena completa)
Aquí se realizará una curva de 880 mm de distancia después copiar los
sólidos varias veces hasta que cubra esta distancia. Ojo : de centro a centro
entre pasadores para obtener view front
comando: _Copy

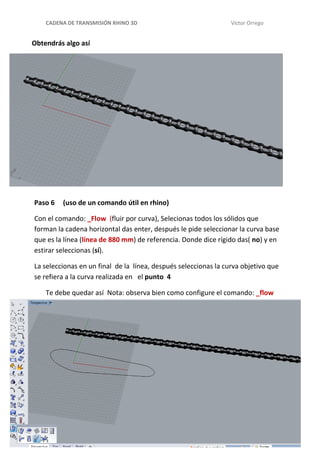

5. CADENA DE TRANSMISIÓN RHINO 3D Víctor Orrego
Obtendrás algo así
Paso 6 (uso de un comando útil en rhino)
Con el comando: _Flow (fluir por curva), Selecionas todos los sólidos que
forman la cadena horizontal das enter, después le pide seleccionar la curva base
que es la línea (línea de 880 mm) de referencia. Donde dice rígido das( no) y en
estirar seleccionas (sí).
La seleccionas en un final de la línea, después seleccionas la curva objetivo que
se refiera a la curva realizada en el punto 4
Te debe quedar así Nota: observa bien como configure el comando: _flow

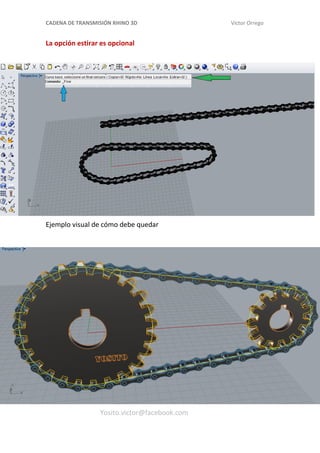

6. CADENA DE TRANSMISIÓN RHINO 3D Víctor Orrego
La opción estirar es opcional
Ejemplo visual de cómo debe quedar
Yosito.victor@facebook.com

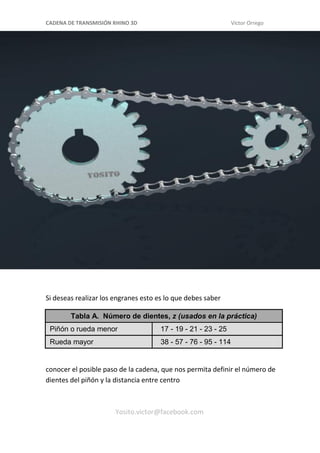

7. CADENA DE TRANSMISIÓN RHINO 3D Víctor Orrego
Si deseas realizar los engranes esto es lo que debes saber
Tabla A. Número de dientes, z (usados en la práctica)
Piñón o rueda menor 17 - 19 - 21 - 23 - 25
Rueda mayor 38 - 57 - 76 - 95 - 114
conocer el posible paso de la cadena, que nos permita definir el número de
dientes del piñón y la distancia entre centro
Yosito.victor@facebook.com

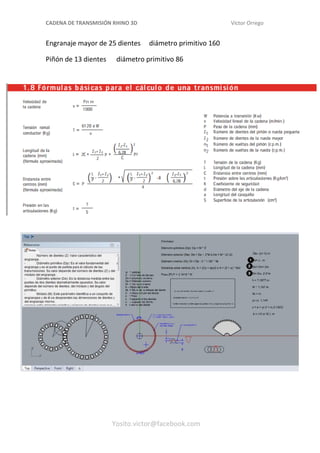

8. CADENA DE TRANSMISIÓN RHINO 3D Víctor Orrego
Engranaje mayor de 25 dientes diámetro primitivo 160
Piñón de 13 dientes diámetro primitivo 86
Yosito.victor@facebook.com

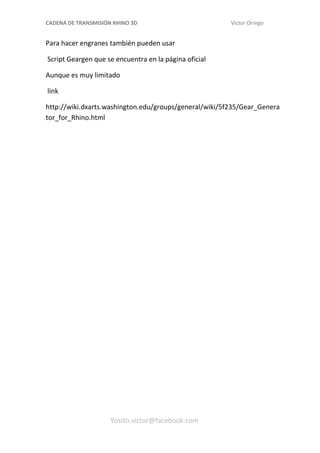

9. CADENA DE TRANSMISIÓN RHINO 3D Víctor Orrego
Para hacer engranes también pueden usar
Script Geargen que se encuentra en la página oficial
Aunque es muy limitado
link
http://wiki.dxarts.washington.edu/groups/general/wiki/5f235/Gear_Genera
tor_for_Rhino.html
