Este documento describe los diferentes horizontes y volúmenes que se pueden definir para el diseño arquitectónico de Vivienda Vilamajó. Introduce los conceptos de horizonte 0, que representa la base de la fotografía, y horizonte 1, que define un nuevo volumen elevado sobre el horizonte 0. Explica cómo se pueden superponer sulfitos sobre la fotografía base para definir los diferentes horizontes y volúmenes del proyecto arquitectónico.
Cambio de pv
- 1.
- 5. H. 2 H. 1 HORIZONTE0 DEFINICIÓN DE LOS HORIZONTES ALTERNATIVOS
- 6. HORIZONTE 0 CUADRO PF1 PF2 BAC BA dist PF2 Cdist PF1 dist PF1 dist PF2
- 7. HORIZONTE 0 PF1 PF2 FUGANTESHORIZONTALES
- 8. DEFINICIÓN DE UNNUEVO HORIZONTE PF2PF1 NUEVAS FUGANES DEL PRISMA PRINCIPAL NUEVO PRISMA HORIZONTE 1 HORIZONTE 0 ARISTA DE REFERENCIA (PODRÍA SER CUALQUIER OTRA)

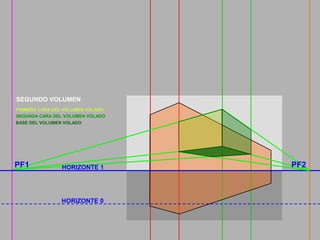

- 9. SEGUNDO VOLUMEN PF1 PRIMERA CARADEL VOLUMEN VOLADO SEGUNDA CARA DEL VOLUMEN VOLADO BASE DEL VOLUMEN VOLADO PF2 HORIZONTE 0 HORIZONTE 1
- 10. HORIZONTE 1 FOTOGRAFÍA DEBASE PF1 HORIZONTE 0 PF1 PF2 PF2 EJEMPLO/ H-01 Se puede trabajar superponiendo sulfitos a la fotografía base.
