Ejercicios complementarios spc2
El documento presenta una serie de ejercicios de dibujo técnico que involucran trazar sombras proyectadas de figuras geométricas sobre superficies inclinadas y el piso, utilizando un foco luminoso. Los ejercicios incluyen segmentos, prismas, volúmenes y figuras de base triangular, considerando su intersección con un plano inclinado.
Ejercicios complementarios spc2

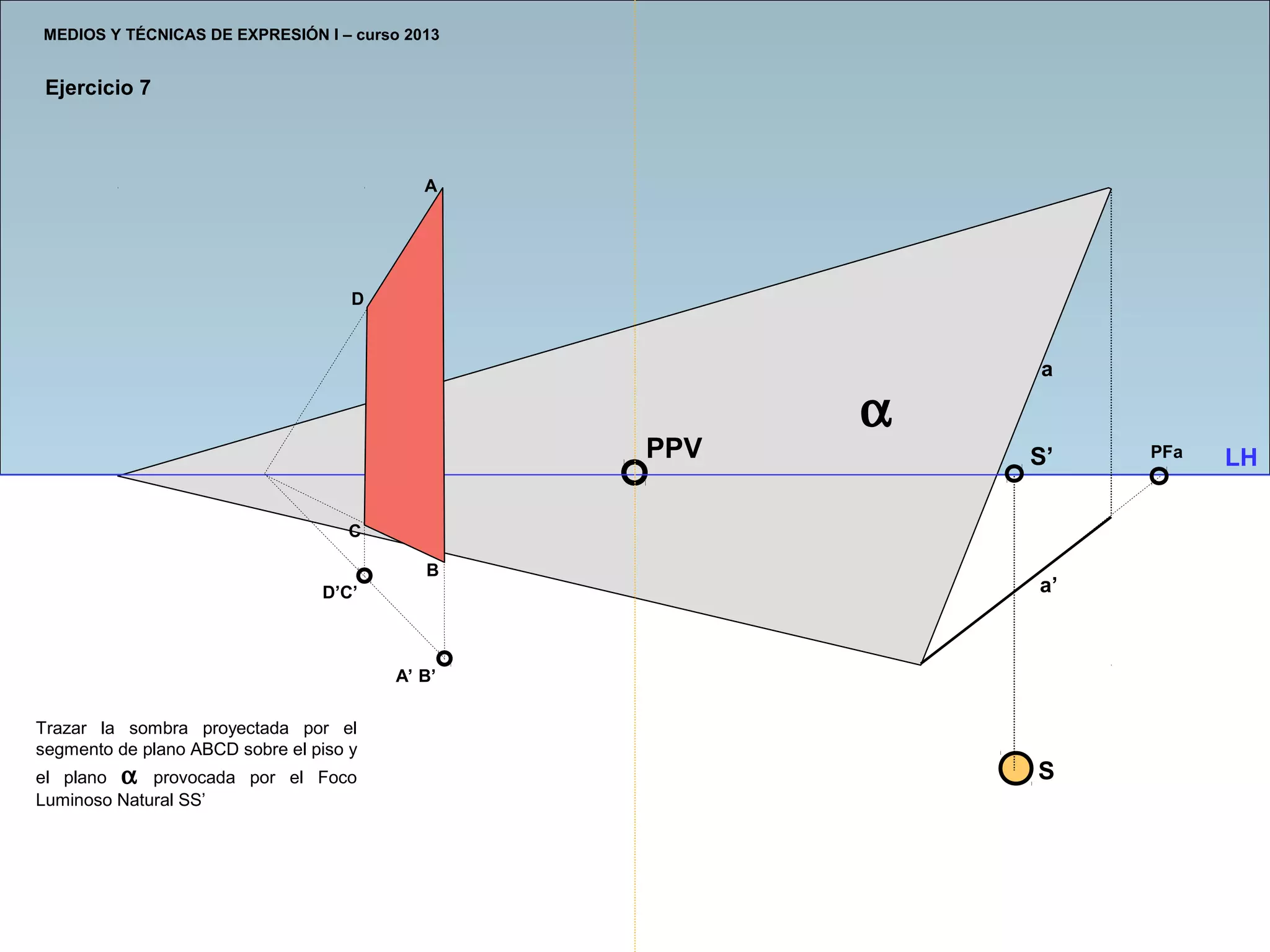

- 1. PPV S S’ LH A A’ B B’ Ejercicio 7 Trazarla sombra proyectada por el segmento de plano ABCD sobre el piso y el plano α provocada por el Foco Luminoso Natural SS’ C D D’C’ a a’ PFa α MEDIOS Y TÉCNICAS DE EXPRESIÓN I – curso 2013
- 2. Ejercicio 8 MEDIOS YTÉCNICAS DE EXPRESIÓN I – curso 2013

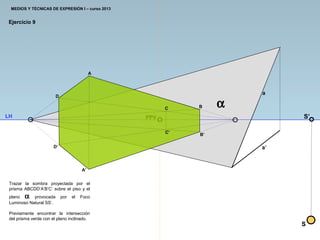

- 3. PPV A A’ B Ejercicio 9 Trazar lasombra proyectada por el prisma ABCDD’A’B’C’ sobre el piso y el plano α provocada por el Foco Luminoso Natural SS’. Previamente encontrar la intersección del prisma verde con el plano inclinado. C D D’ a a’ B’ C’ S S’LH α MEDIOS Y TÉCNICAS DE EXPRESIÓN I – curso 2013

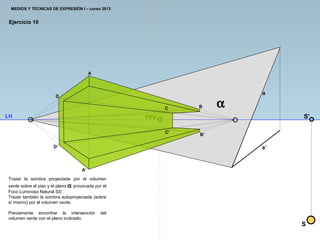

- 4. PPV A A’ B Ejercicio 10 Trazar lasombra proyectada por el volumen verde sobre el piso y el plano α provocada por el Foco Luminoso Natural SS’. Trazar también la sombra autoproyectada (sobre sí mismo) por el volumen verde. Previamente encontrar la intersección del volumen verde con el plano inclinado. C D D’ a a’ B’ C’ S S’LH α MEDIOS Y TÉCNICAS DE EXPRESIÓN I – curso 2013
- 5. PPV A A’ B Ejercicio 11 Trazar laintersección del plano α con el prisma recto de base triangular amarillo. C D D’ a a’ B’ C’ S LH α MEDIOS Y TÉCNICAS DE EXPRESIÓN I – curso 2011
- 6. PPV A A’ B Ejercicio 12 Trazar laintersección del plano α con el prisma recto de base triangular amarillo. Trazar la sombra proyectada por el prisma sobre el piso y sobre el plano α provocada por el Foco Luminoso Natural SS’. C D D’ a a’ B’ C’ S S’LH α MEDIOS Y TÉCNICAS DE EXPRESIÓN I – curso 2011
- 7. PPV A A’ B Ejercicio 12 Trazar laintersección del plano α con el prisma recto de base triangular amarillo. Trazar la sombra proyectada por el prisma sobre el piso y sobre el plano α provocada por el Foco Luminoso Natural SS’. C D D’ a a’ B’ C’ S S’LH α MEDIOS Y TÉCNICAS DE EXPRESIÓN I – curso 2011
