El documento describe los diferentes tipos de perspectiva cónica y cómo varía la perspectiva de un objeto según la posición del observador. Explica la perspectiva cónica frontal, donde el observador mira de frente y solo hay un punto de fuga, y la perspectiva cónica oblicua, donde ninguna cara es paralela al cuadro y hay dos puntos de fuga. También analiza ejemplos de perspectiva cónica en cuadros famosos.

1. La perspectiva cónica

3. En los siguientes ejemplos podemos comprobar de qué modo se ven los cuerpos
en perspectiva cónica frontal, en función de donde está situado el espectador (P) y
de la altura desde donde observa (LH).
En la imagen 1, el espectador mira el cubo completamente de frente y desde
arriba.
En la imagen 2, el espectador se sitúa a la derecha y mira desde arriba. Puede
ver, por tanto, las caras derecha y superior del cubo.
En la imagen 3, el espectador se sitúa a la izquierda del cubo y más abajo, desde
el suelo.
Punto de vista del observador
1 2 3

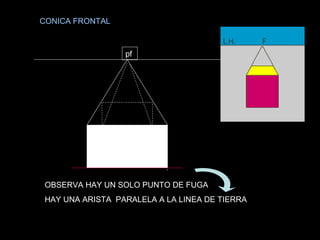

4. CONICA FRONTAL
pf
OBSERVA HAY UN SOLO PUNTO DE FUGA
HAY UNA ARISTA PARALELA A LA LINEA DE TIERRA

5. CONICA FRONTAL
pf
OBSERVA HAY UN SOLO PUNTO DE FUGA
HAY UNA ARISTA PARALELA A LA LINEA DE TIERRA

6. OBSERVA HAY UN SOLO PUNTO DE
FUGA
HAY UNA ARISTA PARALELA A LA
LINEA DE TIERRA
PF
CONICA FRONTAL

7. OBSERVA HAY UN SOLO PUNTO DE
FUGA
HAY UNA ARISTA PARALELA A LA
LINEA DE TIERRA
PF
PF
CONICA FRONTAL
VISTA DE LAS LÍNEAS OCULTAS

8. CONICA OBLICUA
V
+90º
LH
LT
PF1
Hablamos de perspectiva cónica oblicua cuando ninguna de
las caras del objeto es paralela al plano del cuadro y, por
tanto, tiene sus caras en direcciones oblicuas respecto al
observador.

9. Hablamos de perspectiva cónica
oblicua cuando ninguna de las caras del
objeto es paralela al plano del cuadro y,
por tanto, tiene sus caras en
direcciones oblicuas respecto al
observador. En este caso aparecerán
dos puntos de fuga (F y F'), hacia cada
uno de los cuales convergerán las
aristas del objeto que sean paralelas
entre sí.
NingunaNinguna de las caras aparecerá ende las caras aparecerá en
verdadera magnitud.verdadera magnitud.

10. CONICA OBLICUA
V
+90º
LH
LT
El espectador está viéndolo
desde arriba
PF1 PF2

11. CONICA OBLICUA
V
LH
LT
PF 2
PF1
El espectador está viéndolo
desde abajo

12. CONICA OBLICUA
LH
PF1
PF 2

14. FIJATE LA
ARISTA ESTA
INCLINADA Y SE
DIRIJE AL PF3
ARISTA

15. CONICA CON TRES PUNTOS DE
FUGA
PF1 PF2
PF3

16. PF1 PF2
PF3

23. La Lección de Baile. 1872
Edgar Degas

24. LHf1 f2
¿F3?
v
a
c
d e
f
g
h
b
LT
H

25. En la mayoría de los
cuadros practican la
perspectiva cónica central
es extremadamente raro
encontrar una cónica
oblicua.
Veamos algunos casos

26. La ACADEMIA de Platón. "Cuadro de Rafael
Sanzio" .Museo del Vaticano.

27. Es más fácil encontrar
perspectivas con dos
puntos de fuga en fotos
Intenta encontrar el punto de fuga en las
siguientes fotos ,primero veremos unos ejemplos
Volvemos a la clase anterior 3 casos
de perspectiva cónica con
2 p f según esté por encima
o por debajo de la LH

28. Para entender mejor lo que vamos a hacer entra en
la dirección
..edu365.com. La perspectiva cònica.htm

29. Ya lo tienes ¿ lo hiciste bien? Vamos a comprobarlo

30. LH
f1 f2
Caso nº 1

32. Caso n º2

36. Perugino1482 Entrega de las llaves a San Pedro
Capilla Sixtina - Ciudad del Vaticano
Análisis completo del espacio en el
siguiente cuadro de Perugino

37. 1.Perspectiva aérea
color
Los objetos en el fondo tienden a volverse azulados

38. 2.Perspectiva de detalle
Los
Perdida de visibilidad de los pormenores
con la distancia

39. 3.Perspectiva del tamaño

40. 4.Perspectiva Cónica lineal

41. Los tonos oscuros y los claros
5.Perspectiva de color

44. En el siguiente cuadro analiza los tipos de perspectiva
El Greco, vista de Toledo . . .

45. Los desposorios de la Virgen
Rafael de Sancio
(1504)
