CAPACITACION  BACKBONE  IP MARZO 2011 Telefónica Empresas Gerencia Marketing de Datos 17-03-2011
Índice DIRECCIONAMIENTO IP DNS  BACKBONE INTERNACIONAL BACKBONE NACIONAL BACKBONE IP PEERINS NACI POSICIOMNAMIENTO RED MPLS
DIRECCIONAMIENTO IP  Número : número de 32 bits expresado con 4 números de 8 bits (0 a 255)  A.B.C.D , se divide en dos partes Red y Host. Clases :  A , B , C y D/E (para usos especiales). Máscara :  se utiliza para separar la red de los host y también para optimizar las redes en subredes (subnetting). Hosts : siempre hay dos hosts que no se pueden utilizar el primero representa la red y el último representa a todos(broadcast) CASES RANGOS Cantidad redes Cantidad  Hosts A 0.0.0.0  127.255.255.255  128 16.777.214 B 128.0.0.0 191.255.255.255 16.384 65534 C 192.0.0.0 223.255.255.255 2.097.152 254
Introducción Direccionamiento IP (cont.):  U na dirección IP fija es una IP asignada por el usuario de manera manual.  Mucha gente confunde  IP Fija  con  IP Pública  e  IP Dinámica  con  IP Privada . Una IP puede ser Privada ya sea dinámica o fija como puede ser IP Pública Dinámica o Fija. Una IP Pública se utiliza generalmente para montar servidores en internet y necesariamente se desea que la IP no cambie por eso siempre la IP Pública se la configura de manera Fija. En el caso de la IP Privada generalmente es dinámica asignada por un servidor DHCP, pero en algunos casos se configura IP Privada Fija para poder controlar el acceso a internet o a la red local, otorgando ciertos privilegios dependiendo del número de IP que tenemos. Las IP Públicas fijas actualmente en el mercado de acceso a Internet tienen un costo adicional mensual.
DIRECCIONAMIENTO PRIVADO  (RFC´s 1597/1918) Estas redes no se rutean por Internet. Se repiten en muchos sitios independientes. CASES RED RANGOS Cantidad  Hosts 1 clase A 10.0.0.0/8 10.0.0.0  10.255.255.255  16.777.216 16 clases B 172.16.0.0/12 172.16.0.0 172.31.255.255  1.048.576 256 Clases C 192.168.0.0/16 192.168.0.0  192.168.255.255  65.536
Cliente/servidor DNS Los servidores DNS contienen información de un segmento de la BBDD distribuida y la ponen a disposición de los clientes. Las peticiones de los clientes viajan en paquetes UDP al DNS local (puerto 53). TCP para transferencias de zona                       SNMP PROTOCOLOS de ACCESO al MEDIO IP TCP UDP HTTP SMTP RPC DNS FTP Telnet Telnet NFS XDR RPC ASN1 TFTP
Árbol de clasificación de los dominios     Cada dominio absoluto se define desde la hoja del árbol hasta la raiz. Puede haber nombres duplicados en dominios diferentes (ej “cisco”)
DNS Funcionamiento del DNS ISP DNS de ISP Servidores DNS Raíz “.” Servidores DNS “es.” Servidores DNS “uv.es.” (147.156.1.1 alias gong) 1:¿IP de www.uv.es? 2:¿IP de www.uv.es? 3: No lo sé. Pregúntale a “es.” 4:¿IP de www.uv.es? 5: No lo sé. Pregúntale a “uv.es.” 6:¿IP de www.uv.es? 7:  www.uv.es   es alias, 147.156.1.4 8:  www.uv.es   es alias, 147.156.1.4
RED IP INTERNACIONAL DE TELEFONICA

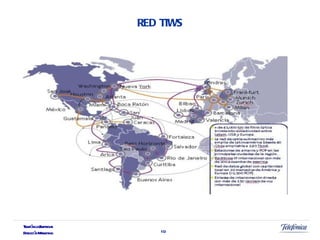

RED TIWS
COBERTURA NACIONAL DE LA RED  TEMP

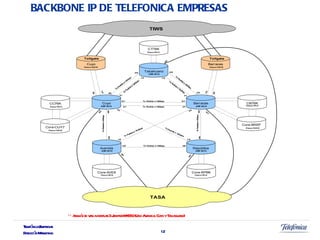

BACKBONE IP DE TELEFONICA EMPRESAS ** Además  se van a instalar 3 Juniper MX960 (Uno Avenida, Cuyo y Talcahuano)

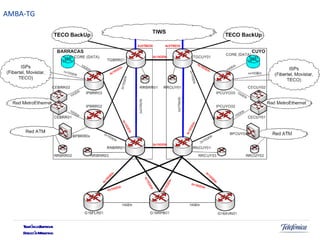

AMBA-TG
PEERINGS  NACIONALES PRINCIPALES TECO:  10 Giga  (Nacional) IMSAT :  400 Mbps  ( Nacional) IPLAN :  900 Mbps  ( Nac + Int) Movistar:  2 Giga  ( Nac + Int) Telmex:  3 Giga  ( Nac + Int) Claro:  3 Giga  ( Nac + Int) Comsat:  200 Mbps  ( Nac + Int) Telecentro:  3,5 Giga  (Nac + Int) Fibertel:  30 Giga  (Nac. + Int.)
Posicionamiento El objetivo del Servicio InfoInternet es ofrecer un servicio de acceso a Internet a través de la Red IP de TEmpresas con calidad de servicio y SVA adicionales.   Se posiciona como la mejor alternativa velocidad/precio para accesos a Internet de Telefonica en donde hay red de fibra óptica o red de cobre. Llega a velocidades superior a otros tipos de acceso a Internet y con el mejor costo para un uso profesional y corporativo.

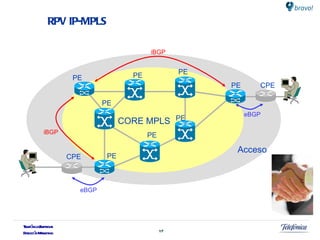

RPV IP-MPLS PE PE PE PE PE Acceso CPE CPE CORE MPLS PE PE PE eBGP eBGP iBGP iBGP

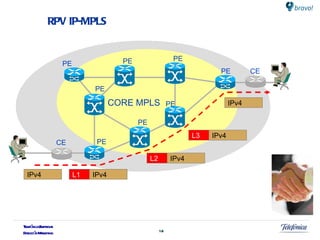

RPV IP-MPLS IPv4 IPv4 PE PE PE PE PE PE PE PE CE CE CORE MPLS IPv4 L1 IPv4 L2 IPv4 L3
RPV IP-MPLS PE PE PE PE PE PE PE PE CE CE Sucursal Cliente A Sitio Central Cliente A Sucursal Cliente A

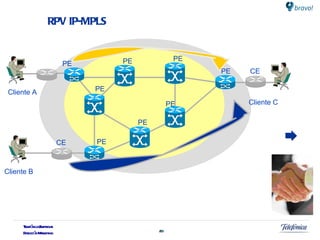

RPV IP-MPLS PE PE PE PE PE PE PE PE CE CE Cliente B Cliente C Cliente A
Preguntas [email_address]
