Sesión redes
Este documento proporciona instrucciones para el cableado y configuración de una red de área local (LAN), incluyendo los tipos de conectores RJ45, la configuración de direcciones IP, máscaras de red y puertas de enlace, y el uso del comando ping para verificar la conectividad entre dispositivos en la red.
Más contenido relacionado
Sesión redes
- 1. Mantenimiento de lared del aula
- 2. Construcción del cableadoMateriales necesarios:
- 3. Latiguillos en paraleloRJ45 de los dos extremos iguales

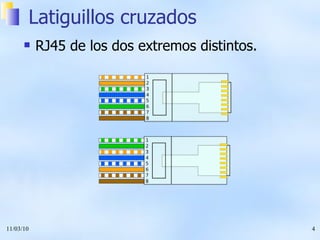

- 4. Latiguillos cruzados RJ45de los dos extremos distintos.
- 5. Conexión en paralelo(Ordenador a Switch ) Conector 1 Conector 2 1 BN - - - - - - - - - - - - - - 1 BN 2 N---------------------------------2 N 3 BV- - - - - - - - - - - - - - - - - 3 BV 4 A---------------------------------4 A 5 BA - - - - - - - - - - - - - - 5 BA 6 V --------------------------------6 V 7 BM - - - - - - - - - - - - - - - - 7 BM 8 M--------------------------------8 M

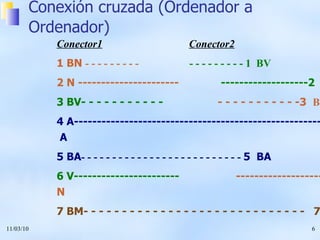

- 6. Conexión cruzada (Ordenadora Ordenador) Conector1 Conector2 1 BN - - - - - - - - - - - - - - - - - - 1 BV 2 N ---------------------- -------------------2 V 3 BV- - - - - - - - - - - - - - - - - - - - - -3 BN 3 4 A---------------------------------------------------------4 A 5 BA - - - - - - - - - - - - - - - - - - - - - - - - - - 5 BA 6 V----------------------- --------------------2 N 7 BM- - - - - - - - - - - - - - - - - - - - - - - - - - - - - 7 BM 8 M--------------------------------------------------------- - 8 M

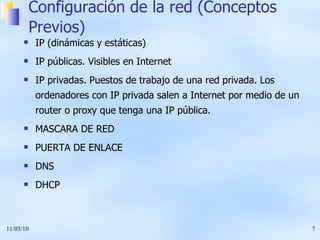

- 7. Configuración de lared (Conceptos Previos) IP (dinámicas y estáticas) IP públicas. Visibles en Internet IP privadas. Puestos de trabajo de una red privada. Los ordenadores con IP privada salen a Internet por medio de un router o proxy que tenga una IP pública. MASCARA DE RED PUERTA DE ENLACE DNS DHCP
- 8. Configuración de lared (en Windows)
- 9. Configuración de lared (en Linux)
- 10. Configuración de lared (Comandos útiles) ipconfig winipcfg ifconfig ping tracert traceroute winipcfg netstat
- 11. Comprobación del estadode una red LAN
- 12. Utilización de ping para detectar errores. C>ping 127.0.0.1 nos informa que el protocolo TCP /IP está correctamente instalado y no si la tarjeta de red funciona correctamente. C> ping 192.168.1.12 Respuesta . El cableado entre A y B, las tarjetas de red de A y B, y la configuración IP de A y B están correctos. Tiempo de espera agotado . Comprobar el host B y el cableado entre A y B. Host de destino inaccesible . Comprobar las direcciones IP y máscaras de subred de A y B porque no pertenecen a la misma red. Error . Probablemente estén mal instalados los protocolos TCP/IP del host A. Probar C > ping 127.0.0.1 para asegurarse.
- 13. Comprobación del estadoen una red WAN
- 14. Utilización de ping para detectar errores. C> ping 10.100.5.1 Respuesta . El cableado entre A y B, las tarjetas de red de A, R1 y B, y la configuración IP de A, R1 y B están correctos. El router R1 permite el tráfico de datagramas IP en los dos sentidos. Tiempo de espera agotado . Comprobar el host B y el cableado entre R1 y B. Para asegurarnos que el router R1 está funcionando correctamente haremos C > ping 192.168.1.1 Host de destino inaccesible . Comprobar el router R1 y la configuración IP de A (probablemente la puerta de salida no sea 192.168.1.1). Recordemos que la puerta de salida ( gateway ) de una red es un host de su propia red que se utiliza para salir a otras redes. Error . Probablemente estén mal instalados los protocolos TCP/IP del host A. Probar C > ping 127.0.0.1 para asegurarse.
