1. Pantallas Electrónicas LED

2. Pantallas gigantes de led
• Exterior o Interior
• Instalación fija, Movil o Rentas
• Fullcolor, Monocolor o Dualcolor 256 Escala
• Oval DIP LED o SMD 3 en Uno
• Gabinete (modular)
• Cortina rígida (modular)
• Cortina flexible (modular
• Señalización Vial Pantallas Monocolor Señalamiento electrónico (multicolor)
• Indicadores Numéricos
• Pantallas Monocolor
• Indicadores de Turno / Tomaturnos
• Contadores numéricos
• Tableros de Producción
• Tableros de Seguridad
• Marcadores Deportivos
• Unilíneas
• Semiexterior
• Interior
• Relojes / Cronómetros
• Exterio e Interior
• Uso Rudo
• Relojes Gigantes (Cluster led)

3. DISTANCIA DE LA VISIÓN
• Para determinar el tamaño físico de la exhibición de LED, lo correcto
es determinar la distancia de la visión y altura desde donde usted
quisiera que la mayoría de las audiencias leerá su mensaje.
• Si se requiere ver desde los 20 metros, se podrá considerar un pixel
pitch de 20 mm.
• Si se requiere ver desde los 6 metros se podrá considerar un pixel
pitch de 6 mm.
• El tamaño de la pantalla será de acuerdo a la distancia visual mas
distante de por ejemplo de 20 a 300 metros podría considerarse un
tamaño de (12 x 8) metros para que se visualice bien, desde los 20 a
100 metros podrá ser de 6 x4 metros un buen tamaño.
• Para una pantalla de publicidad en vía publica se deberá considerar
otros factores mas técnicos en la ubicación de la pantalla, el trafico,
la velocidad de acercamiento de los vehículos y el tamaño de la
misma; así como la elaboración adecuada de la publicidad y
tamaños de caracteres.

4. DISTANCIA Y VISIÓN PARA PANTALLAS FIJAS
• La distancia de la visión es uno de los factores más importantes
usados para determinar el tamaño correcto de una exhibición de LED.

5. • Cuando la audiencia es móvil, de acuerdo con experiencia
general e investigación, un promedio de por lo menos
cuatro segundos es necesario para que una audiencia
móvil reconozca y comprenda adecuadamente el contenido
de una muestra.
• Por ejemplo, una muestra con cuatro textos de una pulgada
no satisface la visión para el tráfico de 72kph, porque las
audiencias tendrán solamente tres segundos de visión de la
exhibición.
DISTANCIA Y VISION PARA AUDIENCIA MOVIL

6. Tabla referencial del tamaño, distancia y tiempo de visualización
Tamaño del Carácter
Máxima Distancia
Visual
Tiempo Máximo de Visualización (segundos)
Pulgadas mm Pies Metros
25mph /
40kp
h
35mph /
56kp
h
45mph /
72kp
h
55mph /
89kp
h
65mph /
104k
ph
2 51 100 31 2.7 1.9 1.5 1.2 1.0
4 102 200 61 5.5 3.9 3.0 2.5 2.1
5 127 250 76 6.8 4.9 3.8 3.1 2.6
6 152 300 91 8.2 5.8 4.5 3.7 3.1
8 203 400 122 10.9 7.8 6.1 5.0 4.2
9 229 450 137 12.3 8.8 6.8 5.6 4.7
10 254 500 152 13.6 9.7 7.6 6.2 5.2
12 305 600 183 16.4 11.7 9.1 7.4 6.3
16 406 800 244 21.8 15.6 12.1 9.9 8.4
20 508 1,000 305 27.3 19.5 15.2 12.4 10.5
24 610 1,200 366 32.7 23.4 18.2 14.9 12.6
36 914 1,800 549 49.1 35.1 27.3 22.3 18.9
48 1,200 2,400 732 65.5 46.8 36.4 29.8 25.2
60 1,542 3,000 914 81.8 58.4 45.5 37.2 31.5

7. MENSAJE CONTENIDO
(RESOLUCIÓN Y LÍNEAS DEL TEXTO)
• Usted debe considerar cuántas líneas del texto y del número
caracteres por línea que usted desea.
• La resolución esta definida por el TAMAÑO DEL PIXEL PITCH y el
número de píxeles en cada panel de exhibición. La resolución es lo
mas importante para las pantallas de video en ancho por alto, en la
resolución de computador o formato de video recomendado de
acuerdo a lo que el cliente necesite.
• Para exhibir gráficos adecuadamente, usted necesita considerar una
exhibición de LED que tenga por lo menos 16 píxeles en altura y 32
píxeles de altura para exhibir buenos gráficos.
• Ahora disponemos de pantallas de alta resolución que permiten ver
caracteres directamente del computador y se puede ver a distancias
muy cortas. Pero mientras mas larga es la distancia de visualización
se deberá considerar el tamaño de los caracteres en la presentación.

8. RESOLUCIÓN POR CAMPO
• La calidad de la resolución es un factor importante de cualquier tablero
de video. En exhibiciones con LED la resolución es determinada por el
área de la matriz o (tamaño de la pantalla) y el Pitch.
• El área de matriz corresponde al número de pixeles que cubren
completamente la zona de visualización. (Tamaño de la pantalla).
• En nuestra industria se conoce al área de matriz al número de pixeles
ubicados horizontalmente por el número de pixeles ubicados
verticalmente, por ejemplo 7 x 5
• El pitch es definido como la distancia entre dos pixeles. La distancia se
mide del centro de un píxel al centro del píxel siguiente.
•
• (Dibujo a escala 2:5)
• Pitch16mm/0.62 pulgadas Pitch de 16mm área de matriz 7 x 5

9. • El Pitch determina la cantidad de espacio vacío entre pixeles. Cuando
el pitch es más pequeño tiene menos espacio vacío entre los pixeles
que un pitch más grande.
• En el tamaño de la pantalla se determina cuántos pixeles están allí
haciendo la resolución. Por lo tanto, cuanto más pequeño son los
pitch y más grande es el tamaño de la pantalla, es mayor la
resolución,
En resumen y como referencia:
• Más pequeño el pitch, más alta es la resolución.
• Más grande el área de matriz (tamaño de la pantalla), más alta es la
resolución.
• Ahora disponemos de pantallas de alta resolución que permiten ver
caracteres directamente del computador y se puede ver a distancias
muy cortas. Pero mientras mas larga es la distancia de visualización
se deberá considerar el tamaño de los caracteres en la presentación.

10. ÁNGULO Y BRILLO EN LA VISIÓN
• El ángulo de visión es el ángulo en el cual usted puede ver una exhibición, el
ángulo de visión esta relacionado con el brillo. La porción amarilla entera
representa un ángulo de la visión 70°, mientras que la porción anaranjada
representa un ángulo de visión de 90°.
• El brillo Influencia el ángulo de visión de 70° con un brillo de 8.000 NIT es visto
a 50° del centro tan brillante como una exhibición de 2.000 NIT vista en el
centro a 0º y a mas distancia.
• Mas allá del ángulo visual indicado la exhibición de LED no es tan brillante,
pero se puede leer la exhibición.
• El ángulo de la lectura es típicamente más que el ángulo de la visión.

11. ¿QUE ES EL PIXEL VIRTUAL?
• El sistema de virtualización en pantallas led se ha ideado para que a partir de un
número reducido de leds reales, se puedan crear pantallas de mayor resolución.
• El concepto de pixel Virtual se puede comparar con lo que sucede con las maquinas
fotográficas digitales con la función de Zoom Digital (Pixel Virtual) y el Zoom Óptico
(Pixel Real).
• Tanto en una cámara con zoom digital o una pantalla led con virtualización, el
procesado de imagen se realiza en base a un sistema de interpolación entre los
pixeles.
• Por esa razón el uso de sistemas de interpolación o virtualización (creación de
pixeles inexistentes), da como resultado imágenes de menor nitidez y claridad.

12. • En pantallas de LEDs con tecnología virtual, la imagen inicial (fuente de información – no
imagen desplegada en pantalla) tiene una resolución doble para que cada pixel de la
imagen corresponde a cada fuente de luz en la pantalla. Por ejemplo, 4 pixeles de la
esquina arriba izquierda de la imagen inicial serán reflejados a través de la transformación
virtual a un pixel de pantalla.
• Conceptualmente, un Pixel Virtual es un intento de suavizar una imagen digital (algoritmo
interpolar) como se despliega en una pantalla.
• Con un promedio temporal simple, uno de los cuatro pixeles de la imagen inicial será
desplegado en la pantalla en una frecuencia más alta (doble o cuádruple). La cualidades
tecnología de pixel virtual, se puede concluir que esta es un poco controversial.
• El ojo humano es un lente compositivo y trabaja de acuerdo a las leyes ópticas generales.
No te pares lejos de la pantalla - puedes ver todo, camina 20 metros - cada efecto de
mejoramiento virtual desapareció. Aún cuando el pixel fuera tres veces virtual, no hace la
diferencia.
• Únicamente los pixeles reales pueden ayudar a la calidad de la imagen desplegada y al
tamaño real de la misma.

13. ¿PIXEL DINAMICO VS PIXEL VIRTUAL?
DYNAMIC PIXEL es la nueva
generación del pixel virtual, este
mejora diversos problemas que
presenta el pixel virtual.
Tales como saturación de color,
efecto parpadeo, difuminado en
contorno de imagen,
consumos,nitidez, etc ….
Una pantalla con PIXEL DINAMICO
indica que su arquitectura y sus
componentes electrónicos ofrecen
mayores prestaciones y posibilidad de
control que las de pixel virtual.

14. ¿EL USO DE PANTALLAS LED DE 4 LEDs SON MEJOR QUE LAS DE 3
LEDs?
• La virtualización es un proceso matemático interpolar pixeles inexistentes
para conseguir una mayor resolución cuando en realidad no existe.
• Para la realización de esta tarea se incorpora un cuarto led que sería el
encargado de encenderse de forma "independiente" de los otros leds; por
esa razón las pantallas led virtuales usan la combinación de cuatro leds.
• El uso de tres led significa por norma general que la pantalla dispone de un
pixel REAL de alta resolución y NO es necesario el uso de tecnologías de
virtualización, como es el caso de pixelados de 12mm o inferiores.
• El doble barrido lee dos veces en lugar de una sola vez y como ustedes ya
saben el video es una sucesión de imágenes en la que se mejora la
resolución cuando se reproducen más cuadros por segundo. Por ejemplo,
en el caso del film de 35 mm que normalmente tiene 24 cuadros por
segundo, éste pasaría a leerse electrónicamente a 48 cuadros por
segundo. El sistema PAL pasa de 25 a 50 cuadros por segundo, y por
último, el sistema NTSC de 30 a 60 cuadros por segundo.

15. • Este sistema de doble barrido es una mejora increíble para el ojo humano, pues una
pantalla de 12 mm, que normalmente a 12 metros ya se ve bien, con una resolución
virtual, se ve como si fuera una resolución de 6 mm. y en este caso puede verse
desde los 5 metros.
• Si comparamos lado a lado una pantalla real con una virtual podemos decir que en
términos de colores no hay gran diferencia, pues ambas reciben 4.4, 35 o 281
trillones de colores. En términos de comparación de contornos, ahí si podemos decir
que se nota la diferencia siendo la virtual la de mayor definición. Si comparamos
letras o detalles minúsculos, la diferencia es increíblemente asombrosa. La pantalla
de 6 mm virtual puede reproducir hasta el más mínimo detalle.
• LED adicional o cuarto LED en el proceso RGB también contribuye a la resolución
virtual, mejorada o ampliada (enhanced resolution). Ingenieros ópticos se han dado
cuenta que existen colores que se repiten y si se agrega un led adicional, al
aumentar la superficie iluminada, aumenta la resolución.
• Los colores de las pantallas de óptima resolución se miden en trillones de colores. La
tecnología virtual mejora sustancialmente la resolución de detalles y letras. Para
transmisiones en vivo donde se capta la pantalla con cámaras de televisión se deben
calibrar a la misma frecuencia de la pantalla, donde la tecnología virtual del doble
barrido y cuarto LED es la preferida por su bajo o casi cero efectos Moiré que no se
lleva bien con las cámaras de video, porque generan distorsión y desdibuja la
imagen, los contornos y aparecen estrías no deseadas.

16. ¿QUÉ LUMINOSIDAD ES LA ADECUADA PARA
MI PANTALLA?
• Según el tipo de ubicación de nuestra pantalla tendremos que elegir
la luminosidad adecuada.
• Para facilitar la correcta elección le detallamos una pequeña guía :
• * Uso interiores: minimo 1000 nits (cd/m2).
• * Uso en interiores pero con luminosidad natural de exterior (como
escaparates comerciales): minimo 2500 nits (cd/m2).
• * Uso de pantallas led en exteriores sin luz solar directa: minimo
4500 nits (cd/m2).
• * Uso de pantallas led en exteriores con luz solar directa: minimo
6500 nits (cd/m2).

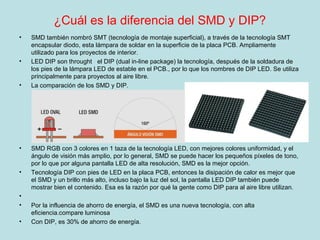

17. ¿Cuál es la diferencia del SMD y DIP?
• SMD también nombró SMT (tecnología de montaje superficial), a través de la tecnología SMT
encapsular diodo, esta lámpara de soldar en la superficie de la placa PCB. Ampliamente
utilizado para los proyectos de interior.
• LED DIP son throught el DIP (dual in-line package) la tecnología, después de la soldadura de
los pies de la lámpara LED de estable en el PCB., por lo que los nombres de DIP LED. Se utiliza
principalmente para proyectos al aire libre.
• La comparación de los SMD y DIP.
• SMD RGB con 3 colores en 1 taza de la tecnología LED, con mejores colores uniformidad, y el
ángulo de visión más amplio, por lo general, SMD se puede hacer los pequeños píxeles de tono,
por lo que por alguna pantalla LED de alta resolución, SMD es la mejor opción.
• Tecnología DIP con pies de LED en la placa PCB, entonces la disipación de calor es mejor que
el SMD y un brillo más alto, incluso bajo la luz del sol, la pantalla LED DIP también puede
mostrar bien el contenido. Esa es la razón por qué la gente como DIP para al aire libre utilizan.
•
• Por la influencia de ahorro de energía, el SMD es una nueva tecnología, con alta
eficiencia.compare luminosa
• Con DIP, es 30% de ahorro de energía.

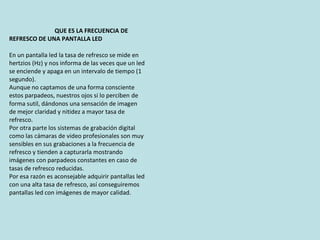

18. QUE ES LA FRECUENCIA DE
REFRESCO DE UNA PANTALLA LED
En un pantalla led la tasa de refresco se mide en
hertzios (Hz) y nos informa de las veces que un led
se enciende y apaga en un intervalo de tiempo (1
segundo).
Aunque no captamos de una forma consciente
estos parpadeos, nuestros ojos si lo perciben de
forma sutil, dándonos una sensación de imagen
de mejor claridad y nitidez a mayor tasa de
refresco.
Por otra parte los sistemas de grabación digital
como las cámaras de video profesionales son muy
sensibles en sus grabaciones a la frecuencia de
refresco y tienden a capturarla mostrando
imágenes con parpadeos constantes en caso de
tasas de refresco reducidas.
Por esa razón es aconsejable adquirir pantallas led
con una alta tasa de refresco, así conseguiremos
pantallas led con imágenes de mayor calidad.

19. LED negro: comparación
• A: convencional blanco epoxi LED B: Negro resina silicón LED
• 1. concepto: LED negro significa la encapsulación de LED con resina de silicio negro en
lugar del tradicional epoxi blanco.
• 2. Mediante resina de silicio negro: no sólo parece la pantalla todo negra si no que en la
presentación los negros son más profundos y más brillantes así como los niveles de
luminancia son mejores que cualquier producto en el mercado, con un fenomenal de
contraste de 4000:1 y colores con escalas de grises de 14 y 16 bits.
• 3. Alta relación de contraste & alta escala de grises son los factores clave para la
visualización de vídeo HD con LED. Mediante el uso de LED negro nuestra exhibición
cubre el techo todo color LED y cumple con el verdadero significado del concepto de
visualización de vídeo HD LED.
• 4. Mediante el uso de LED negro se puede tener el tono de píxel más pequeño que se
puede hacer es desde 1.5mm, 2,8 mm, 3 mm, 3,75 mm, 4 mm, además de estos
pequeños más pequeño píxel pitch 4,85 mm, 5 mm, 6 mm 7,62 & 10 mm de paso de píxel
también es una solución ideal cuando el tamaño de la pantalla es grande.

20. MÉTODOS DE LA COMUNICACIÓN
• El tipo de método de comunicación de la exhibición de LED es otro
componente importante del sistema electrónico de mensajería. Las
descripciones siguientes sobre diferente los métodos de la comunicación le
darán una comprensión mejor sobre las ventajas y consideraciones:
• Cable directo RS232
• Cable directo de Fibra Óptica.
• MODEM Telefónico.
• Radio
• TCP/IP Red de Trabajo con Convertidor
• TCP/IP Red de trabajo con Servidor de Red.
• Vía Microondas
• Internet
• El método directo de las comunicaciones del cable utiliza (Conector de 9
Pines) un cable RS232 para conectar la PC o la computadora portátil con la
exhibición de LED. Recomendado para el uso de interior. Las exhibiciones
de LED múltiples pueden ser trabajadas en red usando el formato de
cadena con Cables RS422. Los cables RS422 también se apoyan para la
conexión directa entre la exhibición de la PC y de LED con el convertidor.
VENTAJAS:
• simple y fácil de instalar además de ser más barato.
• CONSIDERACIONES:
cables RS232 recomendados para las distancias hasta 30 metros
cables RS422 recomendados para las distancias hasta 1000 metros.

21. PROFUNDIDAD DE BIT
Profundidad de bits cuantifica cuántos colores únicos están
disponibles en la paleta de colores. Imágenes con mayores
profundidades de bits pueden codificar más tonos o colores, ya
que hay más combinaciones de 0 y de 1 disponible.
TERMINOLOGÍA
Cada píxel de color en una imagen digital se crea a través de una
combinación de los tres colores primarios: rojo, verde y azul.
La profundidad de bits para cada color primario se denomina los
"bits por canal".
Los "bits por píxel" (bpp) se refiere a la suma de los bits en todos
los tres canales de color y representa el total de colores disponible
en cada píxel.

22. EJEMPLO
La Mayoría de imágenes de color de cámaras digitales tiene 8 bits por
canal y por lo tanto pueden utilizar un total de ocho ceros y del 1.
Esto permite 28
ó 256 diferentes combinaciones, traducido a 256
valores de intensidad diferente para cada color primario.
Cuando todos los tres colores primarios se combinan en cada píxel,
esto permite como 28*3
o 16.777.216 colores diferentes o "color
verdadero".
Esto se denomina 24 bits por píxel ya que cada píxel se compone de
tres canales de color de 8 bits. El número de colores disponibles para
cualquier imagen de x bits es sólo 2X
si x se refiere a los bits por píxel y
23X
si x se refiere a los bits por canal.
La tecnología 16 BIT es aquella que ofrece la posibilidad de visualizar
65.536 (216)
niveles de colores en cada uno de los tres colores
primarios usados en una pantalla LED.

23. TABLA DE PROFUNDIDAD DE COLOR
Nº máximo de colores
Nº bits/canal Escala de grises Color RGB
1 bit 2 8
2 bits 4 48
4 bits 16 4.096
8 bits 256 16,7 Millones (24 bits)
10 bits 1024 1´1 Billones (30 bits)
12 bits 4.096 68,7 Billones (36 bits)
14 bits 16.384 4,4 Trillones (42 bits)
15 bits 32.768 35 Trillones (45 bits)
16 bits 65.536 281 Trillones (48 bits)

24. Sistema de colores con 10 Bits :
1.024 x 1.024 x 1.024 = 1,1 Billones (30Bits)
Sistema de colores con 14 y 16 Bits:
16.384 x 16.384 x16.384 = 4,4 Trillones de colores. (42 Bits)
65.536 x 65.536 x 65.536 = 281,5 Trillones de colores. (48 Bits)
Diferencia de 14 y 16 bits
1. Todos los componentes son los mismos, excepto el sistema controlador
es diferente, el de 14 bits LINSN y DBSTAR esta bien. Para 16 bits, debe
utilizar el sistema de controlador NOVA.
2. Para llegar a 16 bits, el brillos tendrá cierta pérdida en comparación con 14
bits, el brillo con 16 bits puede llegar 6800nitsy con 14 bits puede llegar
7500nits,
3. Nova es un poco más caro que Linsn y Dbstar Structure.

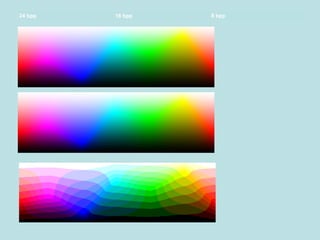

25. 24 bpp 16 bpp 8 bpp

26. El ojo humano sólo puede discernir unos 10 millones de colores
diferentes, para guardar una imagen en cualquiera de más de 24
bpp es excesivo si es la única finalidad de visualización. Por otro
lado, imágenes con más de 24 bpp aún son bastante útiles ya
poseen mejor bajo post-proceso

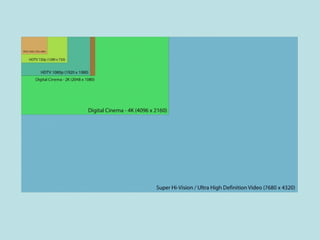

28. Resoluciones de formatos comunes
Formato Resolución Relación de aspecto Pixels
HD 1280 x 720 (16:9) 921600
FULL HD 1920 x 1080 (16:9) 2073600
4K Ultra televisión 3.840 × 2.160 1.78:1 (16:9) 8294400
de alta definición
Digital Cinema) 4.096 × 2.160 1.90:1 (256:135) 8847360
Iniciativas 4k (Nativa
4K DCI 4.096 × 1.714 2.39:1 7020544
(Cinemascope cosechado)
4K DCI (plana recortada) 3.996 × 2.160 1.85:1 8631360
Academia 4K 3.656 × 2.664 1.37:1 9739584
(formato de almacenamiento)
Completa apertura 4K 4.096 × 3.112 1.32:1 12746752

29. DIAGRAMA DE UNA PANTALLA LED

30. La Estructura de la pantalla:
1. Módulo LED:
No importa la exhibición llevada de interior o al aire libre, todos ellos compuestos por
módulos led. Módulos LED son incluyen (lámparas led, conducción IC, placa PCB y el
bastidor del módulo). Su tamaño no se puede cambiar fácilmente.
2. Panel de la pantalla
Panel de la pantalla es la parte principal de la pantalla. Se compone de materiales
emisores de luz y el circuito de conducción. El panel de visualización de la pantalla
interior y exterior son gabinete de la unidad.
3. Controlador de pantalla
Controlador de visualización que se incluyen principalmente el envío de cartas, tarjetas
de recepción y el ordenador. El envío de la tarjeta debe ser instalado dentro de la
computadora, las tarjetas de recepción deben ser instalados en el interior de los
armarios. Por lo general, un gabinete necesita una tarjeta receptora.
4. Fuente de alimentación conmutada
Se utiliza para transformar el 220V o 110V de corriente alterna en todos los tipos de
corriente continua para apoyar diversos circuitos.
5. Cables de transmisión de
Los datos de la pantalla y todo tipo de control de las señales generadas por el controlador
de host se transmiten a través de cables de par trenzado a la pantalla.

31. 6. Control de Escaneo
La función de la misma es para amortiguar los datos, generar todo tipo de señales de
exploración y señales de control en escala de grises del ciclo de trabajo.
7. Tarjeta de video especial y tarjeta multifunción
La tarjeta de video especial de todo color pantalla LED no sólo llevar las funciones
básicas de la tarjeta de vídeo del ordenador, sino que también puede emitir señales RGB
digitales y fila, campo y supresión señales al controlador host. Además de las funciones
de la misma que la tarjeta de video especial, tarjeta multifunción también puede cambiar
las señales de vídeo de entrada simuladas en señales digitales RGB (que es la colección
de la comunicación de vídeo).
8. Otras fuentes de información y dispositivos
Incluyendo ordenador, televisor, discos blue-ray, DVD, VCD, cámara de vídeo y
grabadora, etc.
Las partes principales de la pantalla de LED son LED de luces, sistema de control,
sistema de conducción, así como la fuente de alimentación.
Equipos de luces LED.
Iluminaciones del LED juega un importante papel para la iluminación de la calidad LED
en la pantalla LED con una buena uniformidad de color, y la imagen será más vivida.

32. • Modulación por ancho de pulsos (PWM), técnica de uso general para
controlar varios niveles del brillo por la duración del ciclo. Es decir un
LED funcionará en “encendido - apagado” del modo donde la duración
del “encendido” período corresponderá al nivel del brillo requerido.
• La técnica del PWM se asegura de que un LED (y la pantalla video
entera) produzca una imagen cíclica. La duración del ciclo mínimo
(cuando un LED se cambia por intervalos consecutivamente) se llama
un actualizar período o una frecuencia de actualización.
• Digamos que la frecuencia de actualización de una pantalla LED es
igual a 100 Hz. Para asegurar el brillo máximo 100% que necesitamos
remitir la corriente durante el período entero de actualizar que sea en
este caso igual a 1/100 s = 10 ms. Para reducir brillo por mitad, la
corriente se debe remitir para el 5 ms.
• Un conductor del LED es un microchip que suministra la corriente
constante al LEDs. Los conductores IC se basan en los circuitos
integrados del comando. En la forma más simple puede ser un
comando “encendido-apagado”. En conductores “intelectuales” más
complejos los comandos incluyen la posibilidad para controlar brillo
del LED vía el PWM.

33. TARJETAS Y CONTROLADORES DE PROCESO DE IMAGENES Y
COLOR LEDS
Tarjeta de Control LINSN TS 801 soporta máxima resolución DVI 1280 x
1024; trabaja con RV 801 & RV 802.
Soporta 10-bit color
El Viejo sistema de 8-bit por color puede presentar 256X256X256 =
16777216 colores, el Nuevo numero del sistema de colores
1024X1024X1024 = 1073741824 colores, en el Nuevo sistema aleatorio de
colores es 64 veces mas que el Viejo sistema.
•Rápida Conectividad Inteligente y monitoreo inteligente.
•Soportes dentro de la exploración arbitraria de 16 bits,
•Apoyo con chip de controlador PWM, requieren chip controlador
especial, permitiendo así el efecto de visualización más perfecto.
•Apoyar la corrección de punto por punto de hardware.
•Requieren chip controlador especial, permitiendo la mejor corrección
punto por punto de la pantalla.
•Detección de apoyo por punto. Requieren un controlador especial con
chips de detección dinámica de fallas de la situación de la pantalla.

34. Nova M3 Características
•Tecnología profesional de avanzada, solución completa y totalmente amigable.
•Alto rendimiento en la tasa de actualización y escala gris con chips de
controlador común
•Corrección de croma nivel de píxeles que permite la consistencia del color
excepcional incluso para una pantalla de LED de LED luces multi lotes de forma.
•Estado completo monitoreo incluyendo el estado de trabajo de cada luz del LED
y el gabinete y la temperatura, velocidad del ventilador de la humedad, humo,
conmutación de tensión, de/en cada gabinete.
•Tecnologías únicas de cascada y sincronización Habilitar control confiable de
extrema LED grande Mostrar sin variación, marco-saltar y oscuro-out.
•Soporte perfecto de pantallas irregulares LED, irregulares gabinetes y tableros
incluso irregulares en enrutamiento arbitraria, omitiendo, insertar.
•16bits gris nivel procesamiento y acumulación de luminancia de la calidad de
imagen exquisita oferta gris nivel 1 incluso en la gama baja de nivel gris.
•Verde y ahorro de baja tensión, bajo consumo de energía, baja radiación;
EMI/EMC pasó así.
•Fichas de controlador de TI, Toshiba, MBI, Deaking, ENE, My-Semi, Sumacro,
son compatibles, incluyendo TLC59282, TLC5929, TLC5944, DM13H, P2510,
SUM2016, MBI5020/5024/5034/5035/5042/5050 y así sucesivamente.

35. SISTEMA DE CONTROL NOVA M3
• Resultado fino y liso
• Receiving Card carga 128 x 128
• Drive IC Modelo Basico MBI5024/TLC59283-4 de 16 canales de Alto Rendimiento
• Scan mode 1/8-scan 14 BITS 2880 Hz. 1/16-scan 12 BITS 2880 Hz.
• Obturador 1/1000 sec
• "El modo más utilizado. Alta eficiencia de luminosidadFrecuencia de actualización
puede ser 8 veces más rápido de lo normal."
• "La frecuencia de actualización aumenta considerablemente para el uso de camaras
profesionales y grabadoras de video"
• "Fina escala de grises para aplicacionesde bajo brillo se pueden archivar en esta
modalidad, bueno para pantallas de fondo"
• "La frecuencia de actualización con 14 bits es de 2880 Hz."
• Super sincronización para pantallas grandes
• "Más pixeles por un solo dispositivo2,3 M pixels"
• En N controladores en cascada con un puerto serial
• Tecnología especial que garantiza el buen perfomance en la sincronización
• Fácil en el manejo de los controladores, fácil en el control de brillo y energía
• Mas pixeles por un solo dispositivo
• Respaldo caliente con un solo controlador
• Calibración de brillo y color a nivel de pixel
• Sistema de monitoreo comprensivo.

36. PANTALLABLACKLEDTVNOVASTARM3DE3,75mm.FULLHIGHDEFINITIONTV
Real visualizaciónHD(1280x720), Full HD(1920x1080)yCinema2K(2048X1080).Cámarasprofesionalesy TELEVISIÓNENVIVO.
Altacalidadcolor cromáticade14bitscon16384escaladegrisespor color y4,4 hasta281,5TrillonesdeColores.
BLACKLEDSMD(1R1G1B).ContrasteCR4000:1yVelocidadderefrescode2880Hz. Resoluciónreal de71111Pixelespor m².
Altaaltadefinicióndecaracteresdirectosdel computador. Distanciavisual optima desde3metros.
Brilloconaltaeficienciaynivelesdeluminosidadmásbrillantesdel mercadoconbajoconsumodeenergía220/110VAC.

37. DIGITALIGHT LED TECHNOLOGIES
1.
2. 33,1776 m² 7,68 (W) x 4,32 (H) x 0,08 (D) Metros
3. 3,75 mm. R: (AOC)
4. 3,75 mm.
5. 480 (W) x 480 (H) 80 (H) mm
6. 128 (W) x 128 (H)
7. 16 (W) x 9 (H) 144
8. 2048 (W) x 1.152 (H) 2.359.296
9. 71111,11 Pixels por m² en resolución real
10.
11. 1000 Nit (cd/m²)
12. 36,89236 Kg. Peso x Panel 8,5 Kg. Peso Total 1,224 Tn.
13.
14. H140(+/-70) V120(+/-60)
15. 522 W.
16. 17,32 Kw (máximo) 8,66 Kw (promedio)
17. 220 / 110 VAC, 50/60 Hz
18. Desde 3 Real 3,75
19.
20.
De 14 Bits con grado de corrección de 16384 escala de grises por color (4.4 Trillones de Colores)
Descripción
Arquitectura inteligente NOVA STAR M3 de 16 bits que soporta hasta 281,5 Trillones de Colores.
Pantalla de Video basada en Light Emitting Diode (LED)
P3.75 Indoor SMD 2121 Black LED 3 en 1 Die Casting Alumimun Rental
Tamaño Físico del Píxel, LED Rojo, Control
Marca LED/Manejo/Contraste Radio
Pantalla de Leds de
Dimensión de la Pantalla
Alta Calidad Color Cromática
Peso x m², Panel y Total Pantalla
Distancia del Control
2880 HZ :1 Black LED
960 HZ: 1 Whithe LED
Longitud de centro a centro de cada LED
Numero Pixels por m²
-20ºC A 60ºC / 10% - 95% RH / UL, CE, FCC,Protección IP31 Solo Interiores
Visual Píxel Pitch, Velocidad de Refresco
Tamaño de cada Panel
Temperatura de color 8000 K (ajustable +/-500)
1/16 scan constant current drive
CR 4000:1 Black LED
CR 950: 1 Whithe LED
Numero de pixels por panel
Numero de paneles en la pantalla
Resolución Real
R: Taiw an Epistar/AOC
G/B:Silan LEDs
TLC59283-4 Controlador(LED) de
16 canales de Alto Rendimiento
Longitud centro a centro del pixel
Tarjeta de control sending card para proceso de video, Softw are NOVA LED Studio, Flight cases de transporte (6 piezas en cada case)
Temperatura/Humedad/Estandares
Brillo e Intensidad Ajustable
Electricidad
Distancia Visual en Metros
100.000 Horas al 50% del Brillo
120 metros UTPCable de Red y 15 Kilometros fibra óptica
MTBF 10.000 HorasTiempo de Vida Util
Consumo de Energía Total/Promedio
Angulo Visual
Consumo de Energía por m²
Units
Pixels
mts. mts.

38. DIGITALIGHT LED TECHNOLOGIES
1.
2. 13,824 m² 4,80 (W) x 2,88 (H) x 0,08 (D) Metros
3. 3,75 mm. R: (AOC)
4. 3,75 mm.
5. 480 (W) x 480 (H) 80 (H) mm
6. 128 (W) x 128 (H)
7. 10 (W) x 6 (H) 60
8. 1280 (W) x 768 (H) 983.040
9. 71111,11 Pixels por m² en resolución real
10.
11. 1000 Nit (cd/m²)
12. 36,89236 Kg. Peso x Panel 8,5 Kg. Peso Total 0,51 Tn.
13.
14. H140(+/-70) V120(+/-60)
15. 522 W.
16. 7,22 Kw (máximo) 3,61 Kw (promedio)
17. 220 / 110 VAC, 50/60 Hz
18. Desde 3 Real 3,75
19.
20.
De 14 Bits con grado de corrección de 16384 escala de grises por color (4.4 Trillones de Colores)
Descripción
Arquitectura inteligente NOVA STAR M3 de 16 bits que soporta hasta 281,5 Trillones de Colores.
Pantalla de Video basada en Light Emitting Diode (LED)
P3.75 Indoor SMD 2121 Black LED 3 en 1 Die Casting Alumimun Rental
Tamaño Físico del Píxel, LED Rojo, Control
Marca LED/Manejo/Contraste Radio
Pantalla de Leds de
Dimensión de la Pantalla
Alta Calidad Color Cromática
Peso x m², Panel y Total Pantalla
Distancia del Control
2880 HZ :1 Black LED
960 HZ: 1 Whithe LED
Longitud de centro a centro de cada LED
Numero Pixels por m²
-20ºC A 60ºC / 10% - 95% RH / UL, CE, FCC,Protección IP31 Solo Interiores
Visual Píxel Pitch, Velocidad de Refresco
Tamaño de cada Panel
Temperatura de color 8000 K (ajustable +/-500)
1/16 scan constant current drive
CR 4000:1 Black LED
CR 950: 1 Whithe LED
Numero de pixels por panel
Numero de paneles en la pantalla
Resolución Real
R: Taiw an Epistar/AOC
G/B:Silan LEDs
TLC59283-4 Controlador(LED) de
16 canales de Alto Rendimiento
Longitud centro a centro del pixel
Tarjeta de control sending card para proceso de video, Softw are NOVA LED Studio, Flight cases de transporte (6 piezas en cada case)
Temperatura/Humedad/Estandares
Brillo e Intensidad Ajustable
Electricidad
Distancia Visual en Metros
100.000 Horas al 50% del Brillo
120 metros UTPCable de Red y 15 Kilometros fibra óptica
MTBF 10.000 HorasTiempo de Vida Util
Consumo de Energía Total/Promedio
Angulo Visual
Consumo de Energía por m²
Units
Pixels
mts. mts.

39. Pantalla LUXON 3.75 mm Black LED .
• Luxon es una empresa nacional de alta tecnología especializada en el
diseño, R&D, producción, venta de encapsulación del LED, pantalla
LED y módulo de led.
• Nuestras ventas de productos a más de 60 países en todo el mundo.
Realización de ISO9001: 2008, ISO14001: 2004, sistema de
OHSAS18001:2007 y trabajando en el sistema ERP. CE, RoHS.
• El contraste de BLACK LED 4000;1 y WHITE LED 950:1.
• El efecto visual es mas suave y uniforme que con el White LED.
• La desventaja que tiene un 40% mas bajo el brillo que el White LED.
• PCB Tipo de tablero de primera clase y el mercado tablero de marca
común.
• Patente de encapsulación de marca independiente y las otras fabricas
compran externamente.
• IC con LUXON TI de USA y las otras IC Domestico.
• Fuente de Poder Mean well/xinxing y las otras Lianchuang.
• Controlador NOVA STAR M3 y el mercado Mostly Linsn.

40. Ventajas de la Pantalla
• Fundición de aluminio del gabinete, peso ligero, mejor
eliminación del calor, durable.
• Diseño preciso y división transparente.
• Fundición formando un juego de diferentes modelos y
producción de horneado.
• Rápido bloqueo en la parte superior & lado del panel,
logrando rapidez en la instalación y desmontaje de los
paneles.
• Alta velocidad de refresco, alto nivel de gris nivel, vivida
visión en show en vivo.
• Diferente pixel pitch para cumplir diversos requisitos
visuales

41. Alta tasa de refresco
2880HZ 960Hz

42. Alto nivel de grises
• Imagen en pantalla adopta 14-16 Bit de señal, mejorar el
nivel de exquisitez del color de la imagen, suficiente para
una imagen más realista de la pantalla

43. Resuelto el problema de led fugas de electricidad
• LED fugas de electricidad Fenómeno normal LED

44. Ahorro de energía y baja potencia consumo
• productos usando bajos voltaje y corriente (punto de
inflexión IC voltaje es inferior a 0, 4V) diseño, reducir el
calor de la 1.2V voltaje, para evitar el calor del IC y PCB
causados por atenuación (pantalla LED calefacción
bloques de color), pero también aumento la estabilidad
de unidad de pantalla LED. Coeficiente de ahorro de
energía específico como sigue.
• (P3.75/m2 máximo consumo de balance de blancos):
consumo de energía tradicional: 5V * 0,03 *
71111/16scan = 666W ahorro en el consumo de energía
4.2V*0.03A*71111/16scan = 560W nuestros productos
son 16%, ahorro de energía también mejoró el 50% de
la vida útil y la estabilidad.

45. El sistema de control soporta la corrección
por punto
• El brillo después de la corrección de punto acabado
solamente condujeron de 5% menos, mucho mejor que
un 20% en este campo LED.
