Este documento presenta el diseño de una casa unifamiliar para una familia de cuatro personas en Monterrey, México. Describe el objetivo de diseñar la casa enfocándose en las necesidades de la familia y siguiendo los reglamentos de construcción de la ciudad. Incluye planos que muestran las áreas propuestas como sala, comedor, cocina, y tres recámaras, además de perspectivas que ilustran cómo se verá la casa. El diseño cumple con los requisitos de espacio verde y construcción de la municipalidad.

1. “CASA UNIFAMILIAR”
GRUPO 005
JOSÉ LUIS TOBÍAS GUTIÉRREZ
DR. NORA LICIA RIVERA HERRERA
UNIVERSIDAD AUTÓNOMA DE NUEVO LEÓN
FACULTAD DE ARQUITECTURA

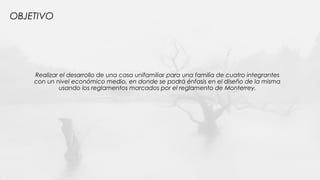

2. OBJETIVO
Realizar el desarrollo de una casa unifamiliar para una familia de cuatro integrantes
con un nivel económico medio, en donde se podrá énfasis en el diseño de la misma
usando los reglamentos marcados por el reglamento de Monterrey.

3. ¿QUÉ ES UNA CASA
UNIFAMILAR?
Las viviendas unifamiliares son aquellas que está ocupadas por una única familia, por
lo que se diferencian de las viviendas colectivas en las cuales suelen vivir más
familias. Cuando hablamos de viviendas colectivas nos estamos refiriendo a
viviendas que se encuentran formando parte de una finca urbana.

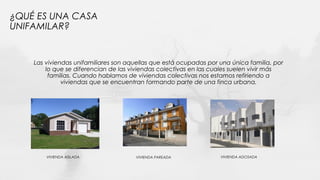

VIVIENDA AISLADA VIVIENDA PAREADA VIVIENDA ADOSADA

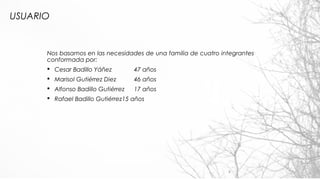

4. USUARIO
Nos basamos en las necesidades de una familia de cuatro integrantes
conformada por:
§ Cesar Badillo Yáñez 47 años
§ Marisol Gutiérrez Diez 46 años
§ Alfonso Badillo Gutiérrez 17 años
§ Rafael Badillo Gutiérrez15 años
4

5. TERRENO
https://www.google.com.mx/maps/place/Presa+Rodrigo+G%C3%B3mez/@25.4247292,-100.1344534,16311a,20y,90h/data=!3m1!1e3!4m5!3m4!1s0x8662ce925487c045:0x21bfec5c08479986!8m2!3d25.4212934!4d-100.1339164?hl=es-419

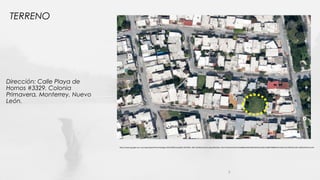

Dirección: Calle Playa de
Hornos #3329. Colonia
Primavera, Monterrey, Nuevo
León.
5

6. 6

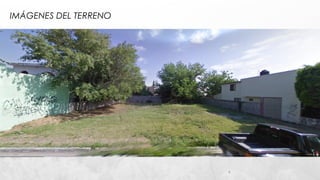

IMÁGENES DEL TERRENO

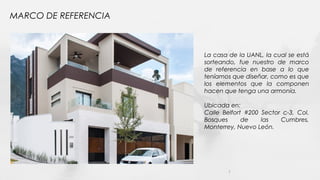

7. MARCO DE REFERENCIA
7
La casa de la UANL, la cual se está
sorteando, fue nuestro de marco
de referencia en base a lo que
teníamos que diseñar, como es que
los elementos que la componen
hacen que tenga una armonía.
Ubicada en:
Calle Belfort #200 Sector c-3, Col.
Bosques de las Cumbres,
Monterrey, Nuevo León.

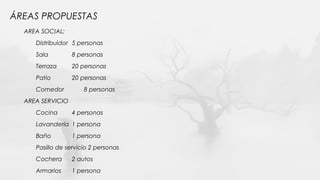

8. ÁREAS PROPUESTAS
AREA SOCIAL:
Distribuidor 5 personas
Sala 8 personas
Terraza 20 personas
Patio 20 personas
Comedor 8 personas
AREA SERVICIO
Cocina 4 personas
Lavandería 1 persona
Baño 1 persona
Pasillo de servicio 2 personas
Cochera 2 autos
Armarios 1 persona

9. COCINA
COMEDOR
SALA
DISTRIBUIDOR
TERRAZA
ESCALERAS
BAÑO
PÓRTICO
RECIBIDOR
COCHERA
ESCALERAS
LAVANDERIA
RECÁMARA 1
BAÑO
ESTANCIA
RECÁMARA 2
RECÁMARA
PRINCIPAL BAÑO
BAÑO

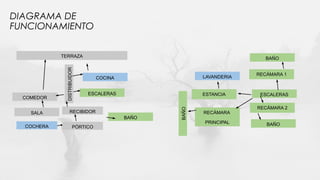

DIAGRAMA DE
FUNCIONAMIENTO

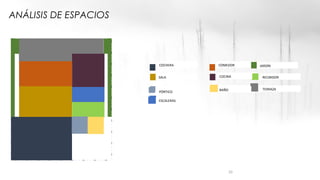

10. ANÁLISIS DE ESPACIOS
10
RECIBIDOR
PÓRTICO BAÑO TERRAZA
ESCALERAS
PÓRTICO
BAÑO
ESCALERAS
COCHERA
SALA
COMEDOR
COCINA
JARDÍN
RECIBIDOR
TERRAZA
PÓRTICO
ESCALERAS

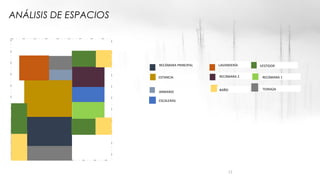

11. ANÁLISIS DE ESPACIOS
11
RECÁMARA PRINCIPAL
ESTANCIA
LAVANDERÍA
RECÁMARA 2
VESTIDOR
RECÁMARA 1
TERRAZA
ARMARIO
ESCALERAS
BAÑO

12. Se muestran las áreas propuestas
en el análisis de los espacios.
Cuenta con 10 áreas las cuales
sirven en base a las necesidades
solicitadas del cliente.
12

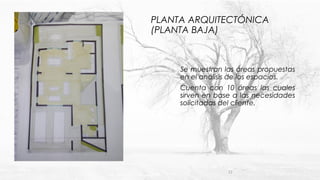

PLANTA ARQUITECTÓNICA
(PLANTA BAJA)

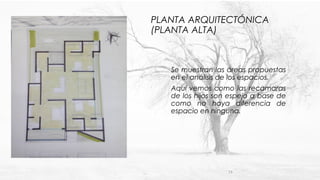

13. PLANTA ARQUITECTÓNICA
(PLANTA ALTA)
Se muestran las áreas propuestas
en el análisis de los espacios.
Aquí vemos como las recamaras
de los hijos son espejo a base de
como no haya diferencia de
espacio en ninguna.
13

14. PERSPECTIVAS
Se da una idea de como es
el proyecto en una vista
normal.
Como se vería por fuera y
por dentro (baños de
hombres).
14

15. PERSPECTIVAS
Se da una idea de como es
el proyecto en una vista
normal.

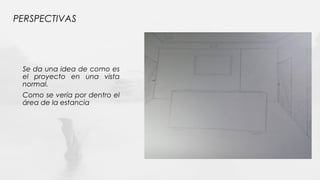

Como se vería por dentro el
área de la estancia

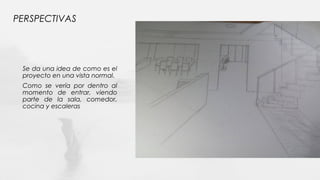

16. PERSPECTIVAS
Se da una idea de como es el
proyecto en una vista normal.
Como se vería por dentro al
momento de entrar, viendo
parte de la sala, comedor,
cocina y escaleras

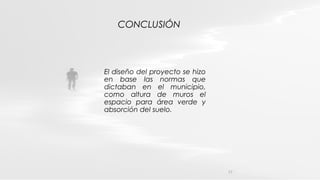

17. CONCLUSIÓN
El diseño del proyecto se hizo
en base las normas que
dictaban en el municipio,
como altura de muros el
espacio para área verde y
absorción del suelo.
17
