Equipamiento Vehículos Comerciales
Nissan
Catálogo n° C CT es S15 04
PROFESIONALIDAD EN MOVIMIENTO

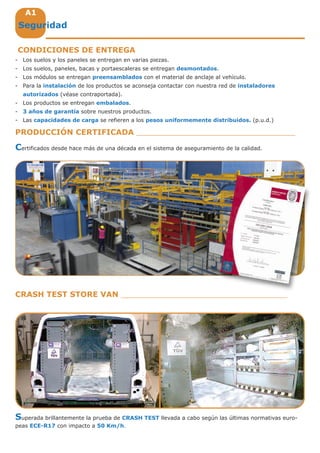

A1A1A1
Seguridad
CRASH TEST STORE VAN
PRODUCCIÓN CERTIFICADA
Certificados desde hace más de una década en el sistema de aseguramiento de la calidad.
Superada brillantemente la prueba de CRASH TEST llevada a cabo según las últimas normativas euro-
peas ECE-R17 con impacto a 50 Km/h.
- Los suelos y los paneles se entregan en varias piezas.
- Los suelos, paneles, bacas y portaescaleras se entregan desmontados.
- Los módulos se entregan preensamblados con el material de anclaje al vehículo.
- Para la instalación de los productos se aconseja contactar con nuestra red de instaladores
autorizados (véase contraportada).
- Los productos se entregan embalados.
- 3 años de garantía sobre nuestros productos.
- Las capacidades de carga se refieren a los pesos uniformemente distribuidos. (p.u.d.)
CONDICIONES DE ENTREGA
A2A2
Seguridad

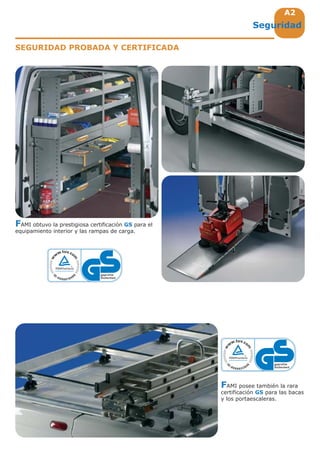

SEGURIDAD PROBADA Y CERTIFICADA
FAMI obtuvo la prestigiosa certificación GS para el
equipamiento interior y las rampas de carga.
FAMI posee también la rara
certificación GS para las bacas
y los portaescaleras.
A3A3A3

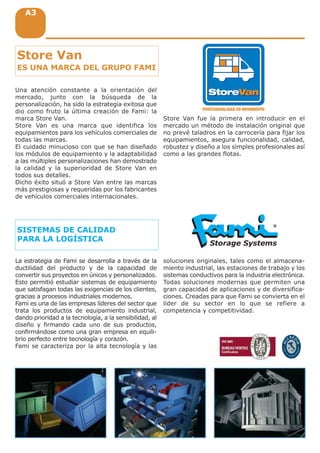

PROFESIONALIDAD EN MOVIMIENTO
Una atención constante a la orientación del
mercado, junto con la búsqueda de la
personalización, ha sido la estrategia exitosa que
dio como fruto la última creación de Fami: la
marca Store Van.
Store Van es una marca que identifica los
equipamientos para los vehículos comerciales de
todas las marcas.
El cuidado minucioso con que se han diseñado
los módulos de equipamiento y la adaptabilidad
a las múltiples personalizaciones han demostrado
la calidad y la superioridad de Store Van en
todos sus detalles.
Dicho éxito situó a Store Van entre las marcas
más prestigiosas y requeridas por los fabricantes
de vehículos comerciales internacionales.
Store Van fue la primera en introducir en el
mercado un método de instalación original que
no prevé taladros en la carrocería para fijar los
equipamientos, asegura funcionalidad, calidad,
robustez y diseño a los simples profesionales así
como a las grandes flotas.
Store Van
ES UNA MARCA DEL GRUPO FAMI
SISTEMAS DE CALIDAD
PARA LA LOGÍSTICA
La estrategia de Fami se desarrolla a través de la
ductilidad del producto y de la capacidad de
convertir sus proyectos en únicos y personalizados.
Esto permitió estudiar sistemas de equipamiento
que satisfagan todas las exigencias de los clientes,
gracias a procesos industriales modernos.
Fami es una de las empresas líderes del sector que
trata los productos de equipamiento industrial,
dando prioridad a la tecnología, a la sensibilidad, al
diseño y firmando cada uno de sus productos,
confirmándose como una gran empresa en equili-
brio perfecto entre tecnología y corazón.
Fami se caracteriza por la alta tecnología y las
soluciones originales, tales como el almacena-
miento industrial, las estaciones de trabajo y los
sistemas conductivos para la industria electrónica.
Todas soluciones modernas que permiten una
gran capacidad de aplicaciones y de diversifica-
ciones. Creadas para que Fami se convierta en el
líder de su sector en lo que se refiere a
competencia y competitividad.
A4A4
C5-C8
B5-B8
C9-C12
C13-C16
C17-C20
D5-D8
D9-D12
D13-D16
D17-D20
D25-D28
D21-D24
D29-D32
D33-D36
D37-D40
D41-D44

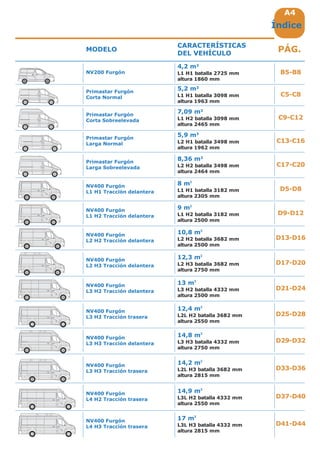

Índice
MODELO
CARACTERÍSTICAS
DEL VEHÍCULO
PÁG.

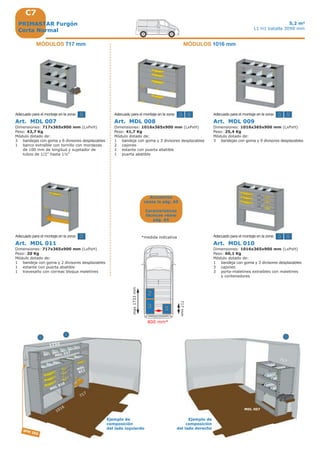

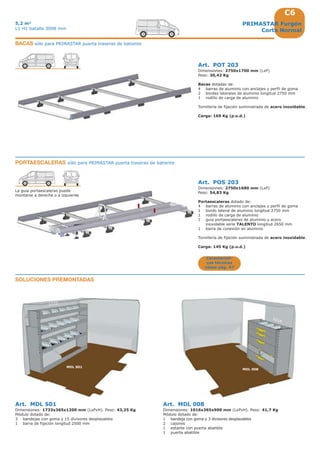

Primastar Furgón
Corta Normal
NV200 Furgón
5,2 m3
L1 H1 batalla 3098 mm
altura 1963 mm
4,2 m3
L1 H1 batalla 2725 mm
altura 1860 mm

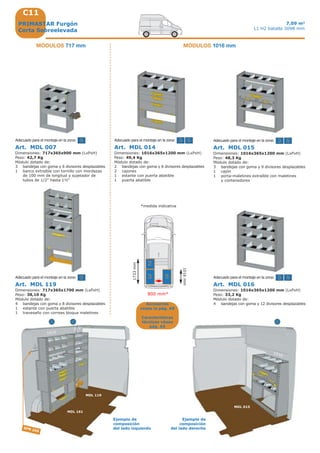

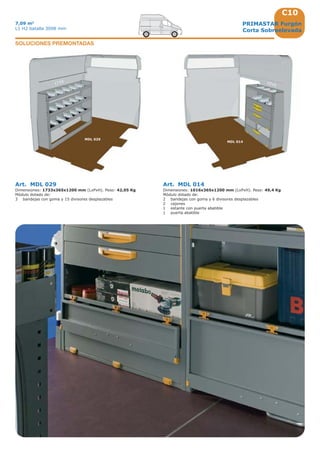

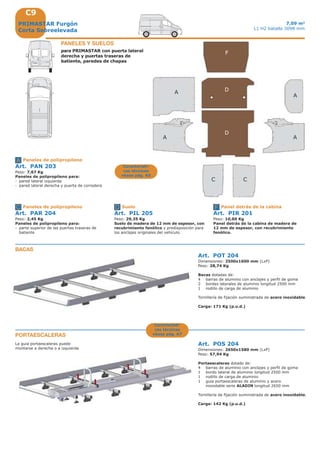

Primastar Furgón
Corta Sobreelevada

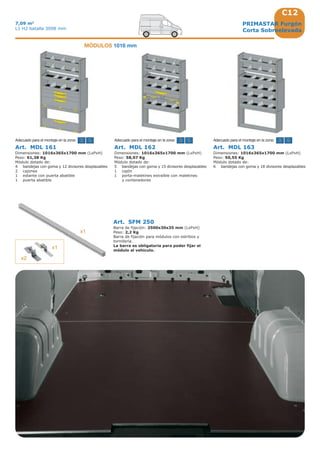

7,09 m3
L1 H2 batalla 3098 mm
altura 2465 mm
Primastar Furgón
Larga Normal
5,9 m3
L2 H1 batalla 3498 mm
altura 1962 mm

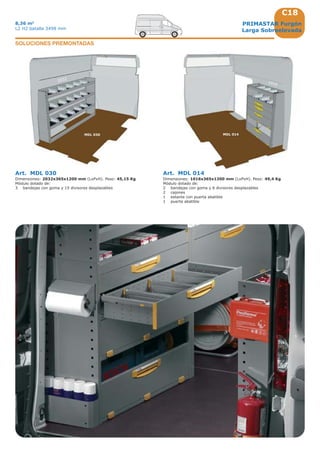

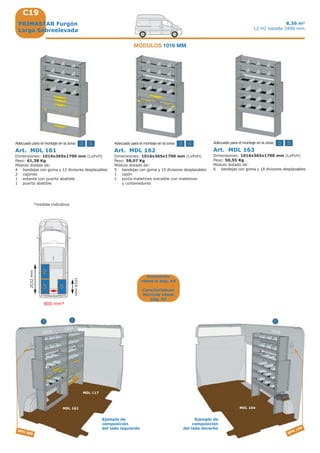

Primastar Furgón
Larga Sobreelevada
8,36 m3
L2 H2 batalla 3498 mm
altura 2464 mm

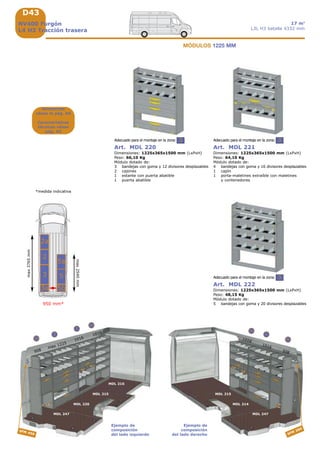

NV400 Furgón
L4 H3 Tracción trasera
17 m3
L3L H3 batalla 4332 mm
altura 2815 mm
NV400 Furgón
L1 H1 Tracción delantera
8 m3
L1 H1 batalla 3182 mm
altura 2305 mm
NV400 Furgón
L1 H2 Tracción delantera
9 m3
L1 H2 batalla 3182 mm
altura 2500 mm

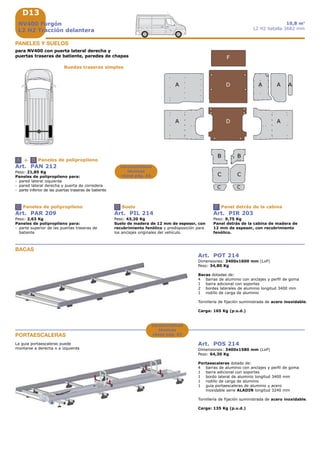

NV400 Furgón
L2 H2 Tracción delantera
10,8 m3
L2 H2 batalla 3682 mm
altura 2500 mm
NV400 Furgón
L3 H2 Tracción delantera
13 m3
L3 H2 batalla 4332 mm
altura 2500 mm
NV400 Furgón
L2 H3 Tracción delantera
12,3 m3
L2 H3 batalla 3682 mm
altura 2750 mm
NV400 Furgón
L3 H2 Tracción trasera
12,4 m3
L2L H2 batalla 3682 mm
altura 2550 mm

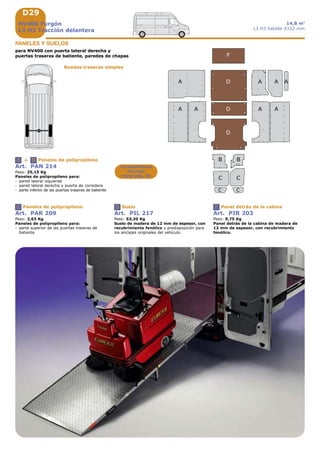

NV400 Furgón
L3 H3 Tracción delantera
14,8 m3
L3 H3 batalla 4332 mm
altura 2750 mm
NV400 Furgón
L3 H3 Tracción trasera
14,2 m3
L2L H3 batalla 3682 mm
altura 2815 mm
NV400 Furgón
L4 H2 Tracción trasera
14,9 m3
L3L H2 batalla 4332 mm
altura 2550 mm
A5A5A5

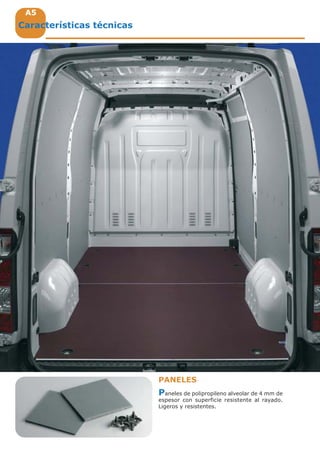

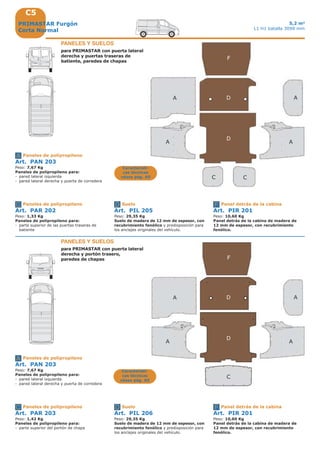

Paneles de polipropileno alveolar de 4 mm de
espesor con superficie resistente al rayado.
Ligeros y resistentes.
Características técnicas
PANELES
A6A6

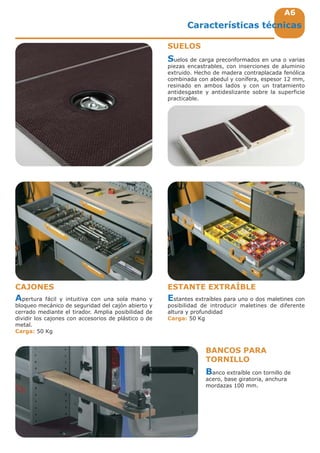

Suelos de carga preconformados en una o varias
piezas encastrables, con inserciones de aluminio
extruido. Hecho de madera contraplacada fenólica
combinada con abedul y conífera, espesor 12 mm,
resinado en ambos lados y con un tratamiento
antidesgaste y antideslizante sobre la superficie
practicable.
Estantes extraíbles para uno o dos maletines con
posibilidad de introducir maletines de diferente
altura y profundidad
Carga: 50 Kg
Apertura fácil y intuitiva con una sola mano y
bloqueo mecánico de seguridad del cajón abierto y
cerrado mediante el tirador. Amplia posibilidad de
dividir los cajones con accesorios de plástico o de
metal.
Carga: 50 Kg
Características técnicas
SUELOS
CAJONES ESTANTE EXTRAÍBLE
Banco extraíble con tornillo de
acero, base giratoria, anchura
mordazas 100 mm.
BANCOS PARA
TORNILLO
A7A7A7

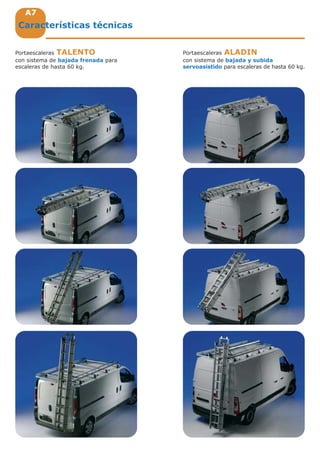

Características técnicas
Portaescaleras TALENTO
con sistema de bajada frenada para
escaleras de hasta 60 kg.
Portaescaleras ALADIN
con sistema de bajada y subida
servoasistido para escaleras de hasta 60 kg.
A8A8
1 2
3 4

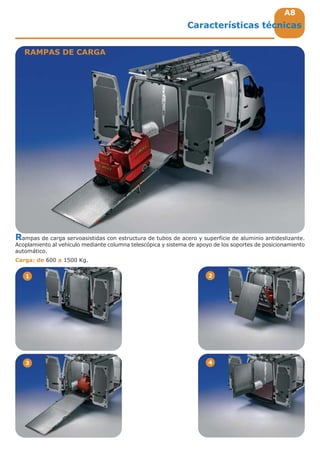

Rampas de carga servoasistidas con estructura de tubos de acero y superficie de aluminio antideslizante.
Acoplamiento al vehículo mediante columna telescópica y sistema de apoyo de los soportes de posicionamiento
automático.
Carga: de 600 a 1500 Kg.
RAMPAS DE CARGA
Características técnicas
A9A9A9

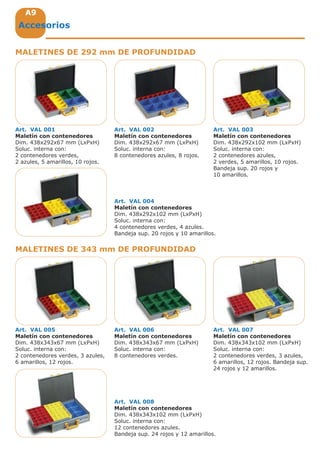

MALETINES DE 292 mm DE PROFUNDIDAD
MALETINES DE 343 mm DE PROFUNDIDAD
Accesorios
Art. VAL 001
Maletín con contenedores
Dim. 438x292x67 mm (LxPxH)
Soluc. interna con:
2 contenedores verdes,
2 azules, 5 amarillos, 10 rojos.
Art. VAL 002
Maletín con contenedores
Dim. 438x292x67 mm (LxPxH)
Soluc. interna con:
8 contenedores azules, 8 rojos.
Art. VAL 005
Maletín con contenedores
Dim. 438x343x67 mm (LxPxH)
Soluc. interna con:
2 contenedores verdes, 3 azules,
6 amarillos, 12 rojos.
Art. VAL 006
Maletín con contenedores
Dim. 438x343x67 mm (LxPxH)
Soluc. interna con:
8 contenedores verdes.
Art. VAL 007
Maletín con contenedores
Dim. 438x343x102 mm (LxPxH)
Soluc. interna con:
2 contenedores verdes, 3 azules,
6 amarillos, 12 rojos. Bandeja sup.
24 rojos y 12 amarillos.
Art. VAL 003
Maletín con contenedores
Dim. 438x292x102 mm (LxPxH)
Soluc. interna con:
2 contenedores azules,
2 verdes, 5 amarillos, 10 rojos.
Bandeja sup. 20 rojos y
10 amarillos.
Art. VAL 004
Maletín con contenedores
Dim. 438x292x102 mm (LxPxH)
Soluc. interna con:
4 contenedores verdes, 4 azules.
Bandeja sup. 20 rojos y 10 amarillos.
Art. VAL 008
Maletín con contenedores
Dim. 438x343x102 mm (LxPxH)
Soluc. interna con:
12 contenedores azules.
Bandeja sup. 24 rojos y 12 amarillos.
A10

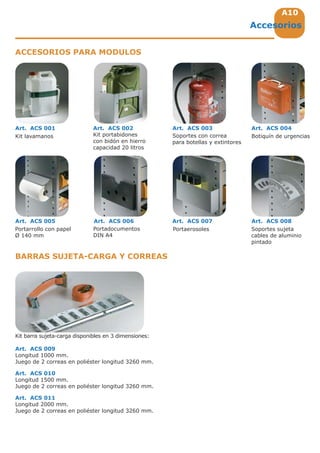

Kit lavamanos
Kit barra sujeta-carga disponibles en 3 dimensiones:
Art. ACS 009
Longitud 1000 mm.
Juego de 2 correas en poliéster longitud 3260 mm.
Art. ACS 010
Longitud 1500 mm.
Juego de 2 correas en poliéster longitud 3260 mm.
Art. ACS 011
Longitud 2000 mm.
Juego de 2 correas en poliéster longitud 3260 mm.
Botiquín de urgencias
Art. ACS 004
Portarrollo con papel
Ø 140 mm
Art. ACS 005
Portaerosoles
Art. ACS 007
Soportes sujeta
cables de aluminio
pintado
Art. ACS 008
Portadocumentos
DIN A4
Art. ACS 006
Art. ACS 001
Kit portabidones
con bidón en hierro
capacidad 20 litros
Art. ACS 002
Soportes con correa
para botellas y extintores
Art. ACS 003
Accesorios
ACCESORIOS PARA MODULOS
BARRAS SUJETA-CARGA Y CORREAS
A11

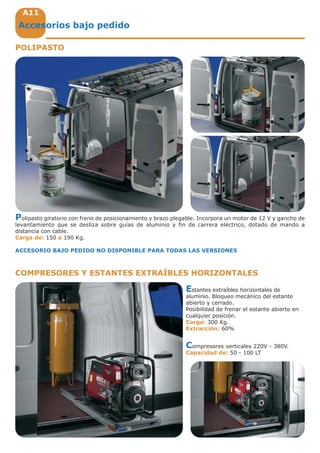

Accesorios bajo pedido
Polipasto giratorio con freno de posicionamiento y brazo plegable. Incorpora un motor de 12 V y gancho de
levantamiento que se desliza sobre guías de aluminio y fin de carrera eléctrico, dotado de mando a
distancia con cable.
Carga de: 150 a 190 Kg.
ACCESORIO BAJO PEDIDO NO DISPONIBLE PARA TODAS LAS VERSIONES
POLIPASTO
COMPRESORES Y ESTANTES EXTRAÍBLES HORIZONTALES
Estantes extraíbles horizontales de
aluminio. Bloqueo mecánico del estante
abierto y cerrado.
Posibilidad de frenar el estante abierto en
cualquier posición.
Carga: 300 Kg.
Extracción: 60%
Compresores verticales 220V - 380V.
Capacidad de: 50 - 100 LT

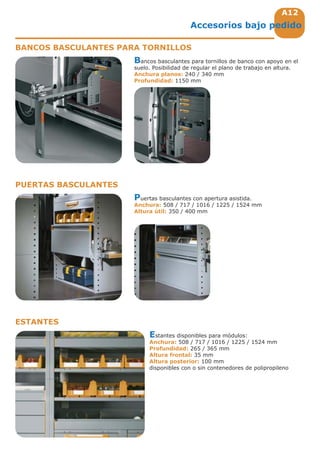

A12
Accesorios bajo pedido
BANCOS BASCULANTES PARA TORNILLOS
PUERTAS BASCULANTES
ESTANTES
Bancos basculantes para tornillos de banco con apoyo en el
suelo. Posibilidad de regular el plano de trabajo en altura.
Anchura planos: 240 / 340 mm
Profundidad: 1150 mm
Puertas basculantes con apertura asistida.
Anchura: 508 / 717 / 1016 / 1225 / 1524 mm
Altura útil: 350 / 400 mm
Estantes disponibles para módulos:
Anchura: 508 / 717 / 1016 / 1225 / 1524 mm
Profundidad: 265 / 365 mm
Altura frontal: 35 mm
Altura posterior: 100 mm
disponibles con o sin contenedores de polipropileno
B1B1

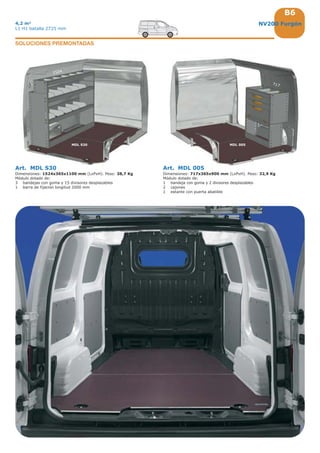

NV200 L1 H1 - 4,2 m3

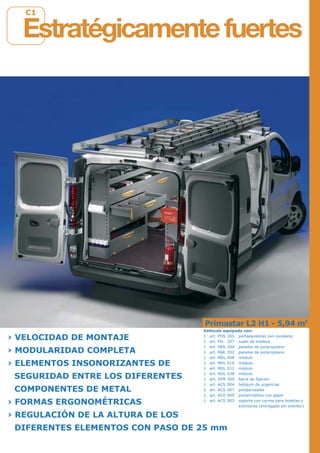

› VELOCIDAD DE MONTAJE
› MODULARIDAD COMPLETA
› ELEMENTOS INSONORIZANTES DE
SEGURIDAD ENTRE LOS DIFERENTES
COMPONENTES DE METAL
› FORMAS ERGONOMÉTRICAS
› REGULACIÓN DE LA ALTURA DE LOS
DIFERENTES ELEMENTOS CON PASO DE 25 mm
Estratégicamentefuertes
Vehículo equipado con:
1 art. POS 218 portaescaleras* (sin escalera)
1 art. PIL 221 suelo de madera
1 art. PAN 217 paneles de polipropileno
1 art. MDL 008 módulo
1 art. MDL 041 módulo
1 art. MDL 065 módulo
1 art. MDL 007 módulo
1 art. SFM 200 barra de fijación
1 art. ACS 004 botiquín de urgencias
1 art. ACS 007 portaerosoles
1 art. ACS 005 portarrodillos con papel
1 art. ACS 008 soporte sujeta cable de aluminio pintado
1 art. ACS 003 soporte con correa para botellas y
extintores (entregado sin extintor)
* Entregado sin porta tubos (para informaciones pregunte
el distribuidor STORE VAN más cercano a su domicilio)
B2
NV200

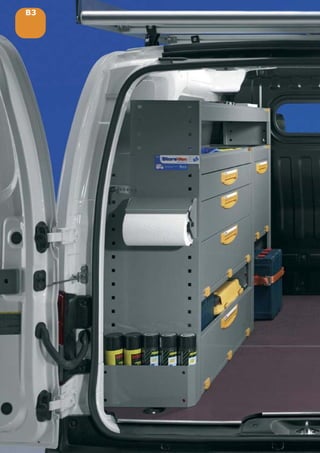

B3

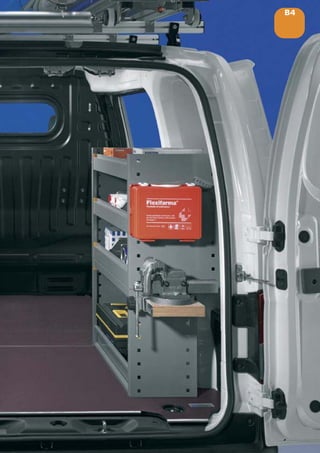

B4
B5
A
C
D
F
F
DA
A
A
A
A
A
A
C
BB
+ BA
C D F

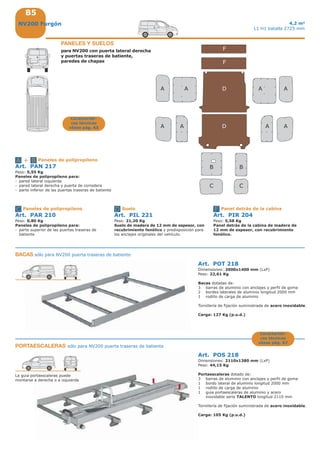

4,2 m3
L1 H1 batalla 2725 mm
Art. POT 218
Dimensiones: 2000x1400 mm (LxP)
Peso: 22,61 Kg
Bacas dotadas de:
3 barras de aluminio con anclajes y perfil de goma
2 bordes laterales de aluminio longitud 2000 mm
1 rodillo de carga de aluminio
Tornillería de fijación suministrada de acero inoxidable.
Carga: 127 Kg (p.u.d.)
Art. POS 218
Dimensiones: 2110x1380 mm (LxP)
Peso: 44,15 Kg
Portaescaleras dotado de:
3 barras de aluminio con anclajes y perfil de goma
1 bordo lateral de aluminio longitud 2000 mm
1 rodillo de carga de aluminio
1 guia portaescaleras de aluminio y acero
inoxidable serie TALENTO longitud 2110 mm
Tornillería de fijación suministrada de acero inoxidable.
Carga: 105 Kg (p.u.d.)
La guia portaescaleras puede
montarse a derecha o a izquierda
BACAS sólo para NV200 puerta traseras de batiente
PORTAESCALERAS sólo para NV200 puerta traseras de batiente
Característi-
cas técnicas
véase pág. A7
PANELES Y SUELOS
para NV200 con puerta lateral derecha
y puertas traseras de batiente,
paredes de chapas
Característi-
cas técnicas
véase pág. A5
NV200 Furgón
Art. PAN 217
Peso: 5,55 Kg
Paneles de polipropileno para:
- pared lateral izquierda
- pared lateral derecha y puerta de corredera
- parte inferior de las puertas traseras de batiente
Paneles de polipropileno
Art. PAR 210
Peso: 0,80 Kg
Paneles de polipropileno para:
- parte superior de las puertas traseras de
batiente
Paneles de polipropileno
Art. PIL 221
Peso: 21,20 Kg
Suelo de madera de 12 mm de espesor, con
recubrimiento fenólico y predisposición para
los anclajes originales del vehículo.
Suelo
Art. PIR 204
Peso: 5,58 Kg
Panel detrás de la cabina de madera de
12 mm de espesor, con recubrimiento
fenólico.
Panel detrás de la cabina
B6
1524
717
MDL 005MDL S30
NV200 Furgón4,2 m3
L1 H1 batalla 2725 mm
Art. MDL S30
Dimensiones: 1524x365x1100 mm (LxPxH). Peso: 38,7 Kg
Módulo dotado de:
3 bandejas con goma y 15 divisores desplazables
1 barra de fijación longitud 2000 mm
Art. MDL 005
Dimensiones: 717x365x900 mm (LxPxH). Peso: 32,9 Kg
Módulo dotado de:
1 bandeja con goma y 2 divisores desplazables
2 cajones
1 estante con puerta abatible
SOLUCIONES PREMONTADAS
B7
3 5
2
630 mm*
717mm
max1524mm
3
2
717
5
MDL 007
SFM 200
max 1524
MDL 008
MDL
041
1016
508
MDL 065
52
552
NV200 Furgón 4,2 m3
L1 H1 batalla 2725 mm
Art. MDL 007
Dimensiones: 717x365x900 mm (LxPxH)
Peso: 42,7 Kg
Módulo dotado de:
3 bandejas con goma y 6 divisores desplazables
1 banco extraíble con tornillo con mordazas
de 100 mm de longitud y sujetador de
tubos de 1/2" hasta 1½"
Art. MDL 041
Dimensiones: 508x365x900 mm (LxPxH)
Peso: 18,85 Kg
Módulo dotado de:
1 bandeja con goma y 1 divisor desplazable
1 estante con puerta abatible
1 travesaño con correas bloqua maletines
Adecuado para el montaje en la zona:Adecuado para el montaje en la zona:
Art. MDL 006
Dimensiones: 717x365x900 mm (LxPxH)
Peso: 22,7 Kg
Módulo dotado de:
3 bandejas con goma y 6 divisores desplazables
Adecuado para el montaje en la zona:
Art. MDL 005
Dimensiones: 717x365x900 mm (LxPxH)
Peso: 32,9 Kg
Módulo dotado de:
1 bandeja con goma y 2 divisores desplazables
2 cajones
1 estante con puerta abatible
Art. MDL 040
Dimensiones: 508x365x900 mm (LxPxH)
Peso: 16,93 Kg
Módulo dotado de:
3 bandejas con goma y 3 divisores desplazables
Adecuado para el montaje en la zona:Adecuado para el montaje en la zona:
*medida indicativa
Caracterí-
sticas técnicas
véase pág. A5
Accesorios véase
la pág. A9
MÓDULOS 717 MMMÓDULOS 508 MM
Ejemplo de
composición
del lado izquierdo
Ejemplo de
composición
del lado derecho
B8
3
3
3 2 + 3
x2
x2
x1
NV200 Furgón4,2 m3
L1 H1 batalla 2725 mm
Art. MDL 008
Dimensiones: 1016x365x900 mm (LxPxH)
Peso: 41,7 Kg
Módulo dotado de:
1 bandeja con goma y 3 divisores desplazables
2 cajones
1 estante con puerta abatible
1 puerta abatible
Adecuado para el montaje en la zona:
Art. MDL 010
Dimensiones: 1016x365x900 mm (LxPxH)
Peso: 60,1 Kg
Módulo dotado de:
1 bandeja con goma y 3 divisores desplazables
3 cajones
3 porta-maletines extraíbles con maletines
y contenedores
Adecuado para el montaje en la zona:
Art. MDL 009
Dimensiones: 1016x365x900 mm (LxPxH)
Peso: 25,4 Kg
Módulo dotado de:
3 bandejas con goma y 9 divisores desplazables
Adecuado para el montaje en la zona:
Art. MDL 065
Dimensiones: 1524x265x200 mm (LxPxH)
Peso: 9,15 Kg
Módulo dotado de:
1 bandeja con goma y 5 divisores desplazables
Adecuado para el montaje en la zona:
Art. SFM 200
Barra de fijación: 2000x30x35 mm (LxPxH)
Peso: 1,88 Kg
Barra de fijación para módulos superiores con
estribos y tornillería.
La barra es obligatoria para poder fijar el
módulo adicional MDL 065 al vehículo.
MÓDULOS 1016 MM MÓDULOS ADICIONAL 1524 MM
C1
Primastar L2 H1 - 5,94 m3
› VELOCIDAD DE MONTAJE
› MODULARIDAD COMPLETA
› ELEMENTOS INSONORIZANTES DE
SEGURIDAD ENTRE LOS DIFERENTES
COMPONENTES DE METAL
› FORMAS ERGONOMÉTRICAS
› REGULACIÓN DE LA ALTURA DE LOS
DIFERENTES ELEMENTOS CON PASO DE 25 mm
Estratégicamentefuertes
Vehículo equipado con:
1 art. POS 205 portaescaleras (sin escalera)
1 art. PIL 207 suelo de madera
1 art. PAN 204 paneles de polipropileno
1 art. PAR 202 paneles de polipropileno
1 art. MDL 008 módulo
1 art. MDL 010 módulo
1 art. MDL 012 módulo
1 art. MDL 038 módulo
1 art. SFM 300 barra de fijación
1 art. ACS 004 botiquín de urgencias
2 art. ACS 007 portaerosoles
1 art. ACS 005 portarrodillos con papel
1 art. ACS 003 soporte con correa para botellas y
extintores (entregado sin extintor)

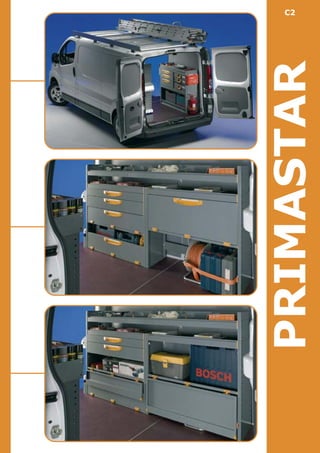

C2
PRIMASTAR
C3

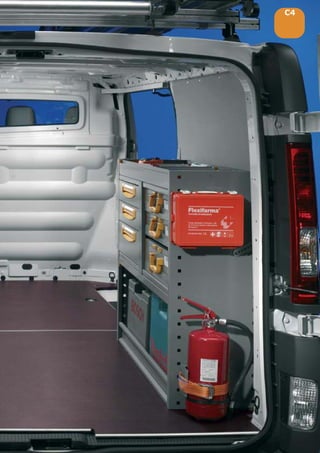

C4
C5
A
C
A
D
F
D
A A
C
A
D F
A
C D F
C
A A
D
F
D
A A
C
Art. PAR 202
Peso: 1,33 Kg
Paneles de polipropileno para:
- parte superior de las puertas traseras de
batiente
Paneles de polipropileno
5,2 m3
L1 H1 batalla 3098 mm
PANELES Y SUELOS
para PRIMASTAR con puerta lateral
derecha y puertas traseras de
batiente, paredes de chapas
PANELES Y SUELOS
para PRIMASTAR con puerta lateral
derecha y portón trasero,
paredes de chapas
Art. PAN 203
Peso: 7,67 Kg
Paneles de polipropileno para:
- pared lateral izquierda
- pared lateral derecha y puerta de corredera
Paneles de polipropileno
Art. PIL 205
Peso: 29,35 Kg
Suelo de madera de 12 mm de espesor, con
recubrimiento fenólico y predisposición para
los anclajes originales del vehículo.
Suelo
Art. PIR 201
Peso: 10,60 Kg
Panel detrás de la cabina de madera de
12 mm de espesor, con recubrimiento
fenólico.
Panel detrás de la cabina
Art. PAN 203
Peso: 7,67 Kg
Paneles de polipropileno para:
- pared lateral izquierda
- pared lateral derecha y puerta de corredera
Paneles de polipropileno
Art. PAR 203
Peso: 1,42 Kg
Paneles de polipropileno para:
- parte superior del portón de chapa
Paneles de polipropileno
Art. PIL 206
Peso: 29,35 Kg
Suelo de madera de 12 mm de espesor, con
recubrimiento fenólico y predisposición para
los anclajes originales del vehículo.
Suelo
Art. PIR 201
Peso: 10,60 Kg
Panel detrás de la cabina de madera de
12 mm de espesor, con recubrimiento
fenólico.
Panel detrás de la cabina
Característi-
cas técnicas
véase pág. A5
Característi-
cas técnicas
véase pág. A5
PRIMASTAR Furgón
Corta Normal
C6
1733
1016
MDL 008
MDL S01
PRIMASTAR Furgón
Corta Normal
5,2 m3
L1 H1 batalla 3098 mm
Art. POT 203
Dimensiones: 2750x1700 mm (LxP)
Peso: 30,42 Kg
Bacas dotadas de:
4 barras de aluminio con anclajes y perfil de goma
2 bordes laterales de aluminio longitud 2750 mm
1 rodillo de carga de aluminio
Tornillería de fijación suministrada de acero inoxidable.
Carga: 169 Kg (p.u.d.)
Art. POS 203
Dimensiones: 2750x1680 mm (LxP)
Peso: 54,83 Kg
Portaescaleras dotado de:
4 barras de aluminio con anclajes y perfil de goma
1 bordo lateral de aluminio longitud 2750 mm
1 rodillo de carga de aluminio
1 guia portaescaleras de aluminio y acero
inoxidable serie TALENTO longitud 2650 mm
1 barra de conexión en aluminio
Tornillería de fijación suministrada de acero inoxidable.
Carga: 145 Kg (p.u.d.)
La guia portaescaleras puede
montarse a derecha o a izquierda
Art. MDL S01
Dimensiones: 1733x365x1200 mm (LxPxH). Peso: 43,25 Kg
Módulo dotado de:
3 bandejas con goma y 15 divisores desplazables
1 barra de fijación longitud 2500 mm
Art. MDL 008
Dimensiones: 1016x365x900 mm (LxPxH). Peso: 41,7 Kg
Módulo dotado de:
1 bandeja con goma y 3 divisores desplazables
2 cajones
1 estante con puerta abatible
1 puerta abatible
SOLUCIONES PREMONTADAS
BACAS sólo para PRIMASTAR puerta traseras de batiente
PORTAESCALERAS sólo para PRIMASTAR puerta traseras de batiente
Característi-
cas técnicas
véase pág. A7
C7
3 5
2
800 mm*
717mm
max1733mm
3
2
717
5
MDL 007
3 5 3 55
3 52
SFM 250
1733
MDL 010
MDL
011
1016
717
MDL 037
PRIMASTAR Furgón
Corta Normal
5,2 m3
L1 H1 batalla 3098 mm
MÓDULOS 1016 mm
Accesorios
véase la pág. A9
Características
técnicas véase
pág. A5
*medida indicativa
Ejemplo de
composición
del lado izquierdo
Ejemplo de
composición
del lado derecho
Art. MDL 008
Dimensiones: 1016x365x900 mm (LxPxH)
Peso: 41,7 Kg
Módulo dotado de:
1 bandeja con goma y 3 divisores desplazables
2 cajones
1 estante con puerta abatible
1 puerta abatible
Adecuado para el montaje en la zona:
Art. MDL 010
Dimensiones: 1016x365x900 mm (LxPxH)
Peso: 60,1 Kg
Módulo dotado de:
1 bandeja con goma y 3 divisores desplazables
3 cajones
3 porta-maletines extraíbles con maletines
y contenedores
Adecuado para el montaje en la zona:
Art. MDL 009
Dimensiones: 1016x365x900 mm (LxPxH)
Peso: 25,4 Kg
Módulo dotado de:
3 bandejas con goma y 9 divisores desplazables
Adecuado para el montaje en la zona:
Art. MDL 007
Dimensiones: 717x365x900 mm (LxPxH)
Peso: 42,7 Kg
Módulo dotado de:
3 bandejas con goma y 6 divisores desplazables
1 banco extraíble con tornillo con mordazas
de 100 mm de longitud y sujetador de
tubos de 1/2” hasta 1½“
Adecuado para el montaje en la zona:
Art. MDL 011
Dimensiones: 717x365x900 mm (LxPxH)
Peso: 20 Kg
Módulo dotado de:
1 bandeja con goma y 2 divisores desplazables
1 estante con puerta abatible
1 travesaño con correas bloqua maletines
Adecuado para el montaje en la zona:
MÓDULOS 717 mm
C8
2 + 3
x2
x1
x1
Art. MDL 037
Dimensiones: 1733x265x300 mm (LxPxH)
Peso: 10,80 Kg
Módulo dotado de:
1 bandeja con goma y 5 divisores desplazables
Adecuado para el montaje en la zona:
Art. SFM 250
Barra de fijación: 2500x30x35 mm (LxPxH)
Peso: 2,2 Kg
Barra de fijación para módulos superiores con
estribos y tornillería.
La barra es obligatoria para poder fijar el
módulo adicional MDL 037 al vehículo.
MÓDULO ADICIONAL 1733 MM
PRIMASTAR Furgón
Corta Normal
5,2 m3
L1 H1 batalla 3098 mm
C9
C
D
F
D
A A
A
C
A
C D F
A
PRIMASTAR Furgón
Corta Sobreelevada
7,09 m3
L1 H2 batalla 3098 mm
Art. PAN 203
Peso: 7,67 Kg
Paneles de polipropileno para:
- pared lateral izquierda
- pared lateral derecha y puerta de corredera
Paneles de polipropileno
Art. PAR 204
Peso: 2,45 Kg
Paneles de polipropileno para:
- parte superior de las puertas traseras de
batiente
Paneles de polipropileno
Art. PIL 205
Peso: 29,35 Kg
Suelo de madera de 12 mm de espesor, con
recubrimiento fenólico y predisposición para
los anclajes originales del vehículo.
Suelo
Art. PIR 201
Peso: 10,60 Kg
Panel detrás de la cabina de madera de
12 mm de espesor, con recubrimiento
fenólico.
Panel detrás de la cabina
Art. POT 204
Dimensiones: 2500x1600 mm (LxP)
Peso: 28,74 Kg
Bacas dotadas de:
4 barras de aluminio con anclajes y perfil de goma
2 bordes laterales de aluminio longitud 2500 mm
1 rodillo de carga de aluminio
Tornillería de fijación suministrada de acero inoxidable.
Carga: 171 Kg (p.u.d.)
BACAS
PORTAESCALERAS
Art. POS 204
Dimensiones: 2650x1580 mm (LxP)
Peso: 57,94 Kg
Portaescaleras dotado de:
4 barras de aluminio con anclajes y perfil de goma
1 bordo lateral de aluminio longitud 2500 mm
1 rodillo de carga de aluminio
1 guia portaescaleras de aluminio y acero
inoxidable serie ALADIN longitud 2650 mm
Tornillería de fijación suministrada de acero inoxidable.
Carga: 142 Kg (p.u.d.)
La guia portaescaleras puede
montarse a derecha o a izquierda
Característi-
cas técnicas
véase pág. A5
Característi-
cas técnicas
véase pág. A7
PANELES Y SUELOS
para PRIMASTAR con puerta lateral
derecha y puertas traseras de
batiente, paredes de chapas
C10
1016
MDL 014
1733
MDL 029
PRIMASTAR Furgón
Corta Sobreelevada
7,09 m3
L1 H2 batalla 3098 mm
Art. MDL 029
Dimensiones: 1733x365x1200 mm (LxPxH). Peso: 42,05 Kg
Módulo dotado de:
3 bandejas con goma y 15 divisores desplazables
Art. MDL 014
Dimensiones: 1016x365x1200 mm (LxPxH). Peso: 49,4 Kg
Módulo dotado de:
2 bandejas con goma y 6 divisores desplazables
2 cajones
1 estante con puerta abatible
1 puerta abatible
SOLUCIONES PREMONTADAS
C11
3
2
5
800 mm*
3 5
3 5
3 5
1016mm
1733mm
1016
MDL 161
1016
MDL 015
52
717
MDL 119
5
2
3
SFM 250
Art. MDL 007
Dimensiones: 717x365x900 mm (LxPxH)
Peso: 42,7 Kg
Módulo dotado de:
3 bandejas con goma y 6 divisores desplazables
1 banco extraíble con tornillo con mordazas
de 100 mm de longitud y sujetador de
tubos de 1/2” hasta 1½“
Adecuado para el montaje en la zona:
Accesorios
véase la pág. A9
Características
técnicas véase
pág. A5
PRIMASTAR Furgón
Corta Sobreelevada
7,09 m3
L1 H2 batalla 3098 mm
MÓDULOS 1016 mmMÓDULOS 717 mm
Art. MDL 014
Dimensiones: 1016x365x1200 mm (LxPxH)
Peso: 49,4 Kg
Módulo dotado de:
2 bandejas con goma y 6 divisores desplazables
2 cajones
1 estante con puerta abatible
1 puerta abatible
Adecuado para el montaje en la zona:
Art. MDL 015
Dimensiones: 1016x365x1200 mm (LxPxH)
Peso: 48,3 Kg
Módulo dotado de:
3 bandejas con goma y 9 divisores desplazables
1 cajón
1 porta-maletines extraíble con maletines
y contenedores
Adecuado para el montaje en la zona:
Art. MDL 016
Dimensiones: 1016x365x1200 mm (LxPxH)
Peso: 33,2 Kg
Módulo dotado de:
4 bandejas con goma y 12 divisores desplazables
Adecuado para el montaje en la zona:
Ejemplo de
composición
del lado izquierdo
Ejemplo de
composición
del lado derecho
*medida indicativa
Art. MDL 119
Dimensiones: 717x365x1700 mm (LxPxH)
Peso: 38,10 Kg
Módulo dotado de:
4 bandejas con goma y 8 divisores desplazables
1 estante con puerta abatible
1 travesaño con correas bloqua maletines
Adecuado para el montaje en la zona:
C12
3 5 3 53 5
x2
x1
x1
MÓDULOS 1016 mm
PRIMASTAR Furgón
Corta Sobreelevada
7,09 m3
L1 H2 batalla 3098 mm
Art. MDL 161
Dimensiones: 1016x365x1700 mm (LxPxH)
Peso: 61,38 Kg
Módulo dotado de:
4 bandejas con goma y 12 divisores desplazables
2 cajones
1 estante con puerta abatible
1 puerta abatible
Adecuado para el montaje en la zona:
Art. MDL 162
Dimensiones: 1016x365x1700 mm (LxPxH)
Peso: 58,07 Kg
Módulo dotado de:
5 bandejas con goma y 15 divisores desplazables
1 cajón
1 porta-maletines extraíble con maletines
y contenedores
Adecuado para el montaje en la zona:
Art. MDL 163
Dimensiones: 1016x365x1700 mm (LxPxH)
Peso: 50,55 Kg
Módulo dotado de:
6 bandejas con goma y 18 divisores desplazables
Adecuado para el montaje en la zona:
Art. SFM 250
Barra de fijación: 2500x30x35 mm (LxPxH)
Peso: 2,2 Kg
Barra de fijación para módulos con estribos y
tornillería.
La barra es obligatoria para poder fijar el
módulo al vehículo.
C13
A
D
F
D
A A
A
C C
A
C D F
A
D
F
D
A A
A
C
A
C D F

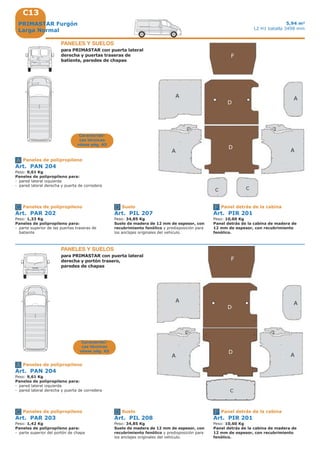

Art. PAN 204
Peso: 9,61 Kg
Paneles de polipropileno para:
- pared lateral izquierda
- pared lateral derecha y puerta de corredera
Paneles de polipropileno
Art. PAR 203
Peso: 1,42 Kg
Paneles de polipropileno para:
- parte superior del portón de chapa
Paneles de polipropileno
Art. PIL 208
Peso: 34,85 Kg
Suelo de madera de 12 mm de espesor, con
recubrimiento fenólico y predisposición para
los anclajes originales del vehículo.
Suelo
Art. PIR 201
Peso: 10,60 Kg
Panel detrás de la cabina de madera de
12 mm de espesor, con recubrimiento
fenólico.
Panel detrás de la cabina
Característi-
cas técnicas
véase pág. A5
PRIMASTAR Furgón
Larga Normal
5,94 m3
L2 H1 batalla 3498 mm
Art. PAN 204
Peso: 9,61 Kg
Paneles de polipropileno para:
- pared lateral izquierda
- pared lateral derecha y puerta de corredera
Paneles de polipropileno
Art. PAR 202
Peso: 1,33 Kg
Paneles de polipropileno para:
- parte superior de las puertas traseras de
batiente
Paneles de polipropileno
Art. PIL 207
Peso: 34,85 Kg
Suelo de madera de 12 mm de espesor, con
recubrimiento fenólico y predisposición para
los anclajes originales del vehículo.
Suelo
Art. PIR 201
Peso: 10,60 Kg
Panel detrás de la cabina de madera de
12 mm de espesor, con recubrimiento
fenólico.
Panel detrás de la cabina
Característi-
cas técnicas
véase pág. A5
PANELES Y SUELOS
para PRIMASTAR con puerta lateral
derecha y puertas traseras de
batiente, paredes de chapas
PANELES Y SUELOS
para PRIMASTAR con puerta lateral
derecha y portón trasero,
paredes de chapas

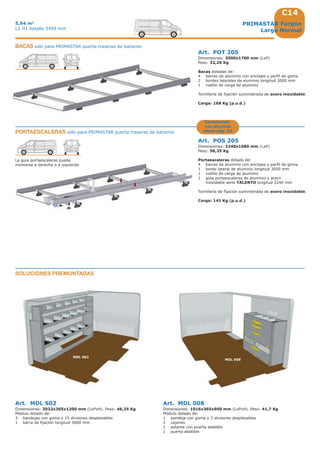

C14
2032
MDL S02
MDL 008
1016
PRIMASTAR Furgón
Larga Normal
5,94 m3
L2 H1 batalla 3498 mm
Art. MDL S02
Dimensiones: 2032x365x1200 mm (LxPxH). Peso: 46,35 Kg
Módulo dotado de:
3 bandejas con goma y 15 divisores desplazables
1 barra de fijación longitud 3000 mm
Art. MDL 008
Dimensiones: 1016x365x900 mm (LxPxH). Peso: 41,7 Kg
Módulo dotado de:
1 bandeja con goma y 3 divisores desplazables
2 cajones
1 estante con puerta abatible
1 puerta abatible
SOLUCIONES PREMONTADAS
Art. POT 205
Dimensiones: 3000x1700 mm (LxP)
Peso: 32,26 Kg
Bacas dotadas de:
4 barras de aluminio con anclajes y perfil de goma
2 bordes laterales de aluminio longitud 3000 mm
1 rodillo de carga de aluminio
Tornillería de fijación suministrada de acero inoxidable.
Carga: 168 Kg (p.u.d.)
BACAS sólo para PRIMASTAR puerta traseras de batiente
PORTAESCALERAS sólo para PRIMASTAR puerta traseras de batiente
Art. POS 205
Dimensiones: 3240x1680 mm (LxP)
Peso: 58,35 Kg
Portaescaleras dotado de:
4 barras de aluminio con anclajes y perfil de goma
1 bordo lateral de aluminio longitud 3000 mm
1 rodillo de carga de aluminio
1 guia portaescaleras de aluminio y acero
inoxidable serie TALENTO longitud 3240 mm
Tornillería de fijación suministrada de acero inoxidable.
Carga: 141 Kg (p.u.d.)
La guia portaescaleras puede
montarse a derecha o a izquierda
Característi-
cas técnicas
véase pág. A7
C15
2032
MDL 008
MDL 012
3
2
MDL 010
5
1016
SFM 300
3
2
5
800 mm*
1016mm
2032mm
5 32 5
32 5
32 5
2
1016
1016
MDL 038
Art. MDL 007
Dimensiones: 717x365x900 mm (LxPxH)
Peso: 42,7 Kg
Módulo dotado de:
3 bandejas con goma y 6 divisores desplazables
1 banco extraíble con tornillo con mordazas
de 100 mm de longitud y sujetador de
tubos de 1/2” hasta 1½“
Adecuado para el montaje en la zona:
Art. MDL 008
Dimensiones: 1016x365x900 mm (LxPxH)
Peso: 41,7 Kg
Módulo dotado de:
1 bandeja con goma y 3 divisores desplazables
2 cajones
1 estante con puerta abatible
1 puerta abatible
Adecuado para el montaje en la zona:
Art. MDL 010
Dimensiones: 1016x365x900 mm (LxPxH)
Peso: 60,1 Kg
Módulo dotado de:
1 bandeja con goma y 3 divisores desplazables
3 cajones
3 porta-maletines extraíbles con maletines
y contenedores
Adecuado para el montaje en la zona:
Art. MDL 009
Dimensiones: 1016x365x900 mm (LxPxH)
Peso: 25,4 Kg
Módulo dotado de:
3 bandejas con goma y 9 divisores desplazables
Adecuado para el montaje en la zona:
Art. MDL 012
Dimensiones: 1016x365x900 mm (LxPxH)
Peso: 25,2 Kg
Módulo dotado de:
1 bandeja con goma y 3 divisores desplazables
1 estante con puerta abatible
1 travesaño con correas bloqua maletines
Adecuado para el montaje en la zona:
Ejemplo de
composición
del lado izquierdo
Ejemplo de
composición
del lado derecho
*medida indicativa
Accesorios
véase la pág. A9
Características
técnicas véase
pág. A5
PRIMASTAR Furgón
Larga Normal
5,94 m3
L2 H1 batalla 3498 mm
MÓDULOS 1016 MMMÓDULOS 717 MM
C16
x2
x1
x1
2 + 3
Art. SFM 300
Barra de fijación: 3000x30x35 mm (LxPxH)
Peso: 2,60 Kg
Barra de fijación para módulos superiores con
estribos y tornillería.
La barra es obligatoria para poder fijar el
módulo adicional MDL 038 al vehículo.
MÓDULO ADICIONAL 2032 MM
Art. MDL 038
Dimensiones: 2032x265x300 mm (LxPxH)
Peso: 11,20 Kg
Módulo dotado de:
1 bandeja con goma y 5 divisores desplazables
Adecuado para el montaje en la zona:
PRIMASTAR Furgón
Larga Normal
5,94 m3
L2 H1 batalla 3498 mm
C17
A
C
D
F
D
A A
A
C
A
C D F
PRIMASTAR Furgón
Larga Sobreelevada
8,36 m3
L2 H2 batalla 3498 mm
Art. PAN 204
Peso: 9,61 Kg
Paneles de polipropileno para:
- pared lateral izquierda
- pared lateral derecha y puerta de corredera
Paneles de polipropileno
Art. PAR 204
Peso: 2,45 Kg
Paneles de polipropileno para:
- parte superior de las puertas traseras de
batiente
Paneles de polipropileno
Art. PIL 207
Peso: 34,85 Kg
Suelo de madera de 12 mm de espesor, con
recubrimiento fenólico y predisposición para
los anclajes originales del vehículo.
Suelo
Art. PIR 201
Peso: 10,60 Kg
Panel detrás de la cabina de madera de
12 mm de espesor, con recubrimiento
fenólico.
Panel detrás de la cabina
Art. POT 206
Dimensiones: 2750x1600 mm (LxP)
Peso: 29,58 Kg
Bacas dotadas de:
4 barras de aluminio con anclajes y perfil de goma
2 bordes laterales de aluminio longitud 2750 mm
1 rodillo de carga de aluminio
Tornillería de fijación suministrada de acero inoxidable.
Carga: 170 Kg (p.u.d.)
BACAS
PORTAESCALERAS
Art. POS 206
Dimensiones: 2750x1580 mm (LxP)
Peso: 58,36 Kg
Portaescaleras dotado de:
4 barras de aluminio con anclajes y perfil de goma
1 bordo lateral de aluminio longitud 2750 mm
1 rodillo de carga de aluminio
1 guia portaescaleras de aluminio y acero
inoxidable serie ALADIN longitud 2650 mm
1 barra de conexión en aluminio
Tornillería de fijación suministrada de acero inoxidable.
Carga: 141 Kg (p.u.d.)
La guia portaescaleras puede
montarse a derecha o a izquierda
Característi-
cas técnicas
véase pág. A5
Característi-
cas técnicas
véase pág. A7
PANELES Y SUELOS
para PRIMASTAR con puerta lateral
derecha y puertas traseras de
batiente, paredes de chapas
C18
2032
MDL 030 MDL 014
1016
PRIMASTAR Furgón
Larga Sobreelevada
8,36 m3
L2 H2 batalla 3498 mm
Art. MDL 030
Dimensiones: 2032x365x1200 mm (LxPxH). Peso: 45,15 Kg
Módulo dotado de:
3 bandejas con goma y 15 divisores desplazables
Art. MDL 014
Dimensiones: 1016x365x1200 mm (LxPxH). Peso: 49,4 Kg
Módulo dotado de:
2 bandejas con goma y 6 divisores desplazables
2 cajones
1 estante con puerta abatible
1 puerta abatible
SOLUCIONES PREMONTADAS
C19
5 55 3 33
MDL 162
3
MDL 164
52
SFM 300
MDL 117
SFM 150
10161016
1016
3
2
5
800 mm*
1016mm
2032mm
*medida indicativa
PRIMASTAR Furgón
Larga Sobreelevada
8,36 m3
L2 H2 batalla 3498 mm
Art. MDL 161
Dimensiones: 1016x365x1700 mm (LxPxH)
Peso: 61,38 Kg
Módulo dotado de:
4 bandejas con goma y 12 divisores desplazables
2 cajones
1 estante con puerta abatible
1 puerta abatible
Adecuado para el montaje en la zona: Adecuado para el montaje en la zona:
Art. MDL 163
Dimensiones: 1016x365x1700 mm (LxPxH)
Peso: 50,55 Kg
Módulo dotado de:
6 bandejas con goma y 18 divisores desplazables
Adecuado para el montaje en la zona:
MÓDULOS 1016 MM
Ejemplo de
composición
del lado izquierdo
Ejemplo de
composición
del lado derecho
Art. MDL 162
Dimensiones: 1016x365x1700 mm (LxPxH)
Peso: 58,07 Kg
Módulo dotado de:
5 bandejas con goma y 15 divisores desplazables
1 cajón
1 porta-maletines extraíble con maletines
y contenedores
Accesorios
véase la pág. A9
Características
técnicas véase
pág. A5
C20C20
2
2
2
2
5
x2
x1
x1
x2
x1
x1
PRIMASTAR Furgón
Larga Sobreelevada
8,36 m3
L2 H2 batalla 3498 mm
Art. MDL 114
Dimensiones: 1016x365x1700 mm (LxPxH)
Peso: 62,90 Kg
Módulo dotado de:
4 bandejas con goma y 12 divisores desplazables
2 cajones
1 estante con puerta abatible
1 puerta abatible
Adecuado para el montaje en la zona:
Art. MDL 117
Dimensiones: 1016x365x1700 mm (LxPxH)
Peso: 46,50 Kg
Módulo dotado de:
4 bandejas con goma y 12 divisores desplazables
1 estante con puerta abatible
1 travesaño con correas bloqua maletines
Adecuado para el montaje en la zona:
Art. MDL 115
Dimensiones: 1016x365x1700 mm (LxPxH)
Peso: 61,80 Kg
Módulo dotado de:
5 bandejas con goma y 15 divisores desplazables
1 cajón
1 porta-maletines extraíble con maletines
y contenedores
Adecuado para el montaje en la zona:
Art. MDL 116
Dimensiones: 1016x365x1700 mm (LxPxH)
Peso: 46,70 Kg
Módulo dotado de:
6 bandejas con goma y 18 divisores desplazables
Adecuado para el montaje en la zona:
MÓDULOS 1016 MM
Adecuado para el montaje en la zona:
Art. SFM 300
Barra de fijación: 3000x30x35 mm (LxPxH)
Peso: 2,60 Kg
Barra de fijación para módulos con estribos y
tornillería.
La barra es obligatoria para poder fijar el
módulo al vehículo.
Art. SFM 150
Barra de fijación: 1500x30x35 mm (LxPxH)
Peso: 1,55 Kg
Barra de fijación para módulos con estribos y
tornillería.
La barra es obligatoria para poder fijar el
módulo al vehículo.
Art. MDL 164
Dimensioni: 1016x365x1700 mm (LxPxH)
Peso: 76,65 Kg
Módulo dotado de:
6 bandejas con goma y 18 divisores desplazables
1 banco extraíble con tornillo con mordazas de
100 mm de longitud y sujetador de tubos de
1/2” hasta 1½”

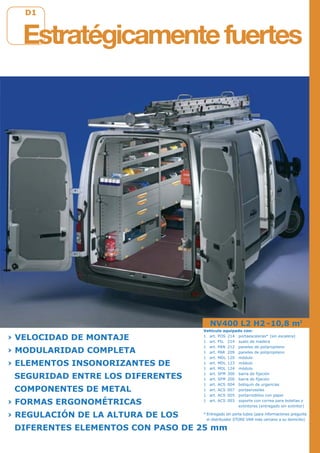

D1D1
NV400 L2 H2 -10,8 m3
› VELOCIDAD DE MONTAJE
› MODULARIDAD COMPLETA
› ELEMENTOS INSONORIZANTES DE
SEGURIDAD ENTRE LOS DIFERENTES
COMPONENTES DE METAL
› FORMAS ERGONOMÉTRICAS
› REGULACIÓN DE LA ALTURA DE LOS
DIFERENTES ELEMENTOS CON PASO DE 25 mm
Estratégicamentefuertes
Vehículo equipado con:
1 art. POS 214 portaescaleras* (sin escalera)
1 art. PIL 214 suelo de madera
1 art. PAN 212 paneles de polipropileno
1 art. PAR 209 paneles de polipropileno
1 art. MDL 120 módulo
1 art. MDL 123 módulo
1 art. MDL 124 módulo
1 art. SFM 300 barra de fijación
1 art. SFM 200 barra de fijación
1 art. ACS 004 botiquín de urgencias
1 art. ACS 007 portaerosoles
1 art. ACS 005 portarrodillos con papel
1 art. ACS 003 soporte con correa para botellas y
extintores (entregado sin extintor)
* Entregado sin porta tubos (para informaciones pregunte
el distribuidor STORE VAN más cercano a su domicilio)

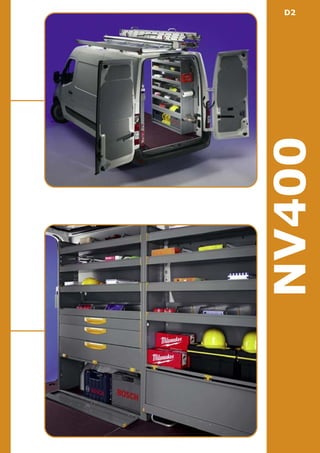

D2
NV400

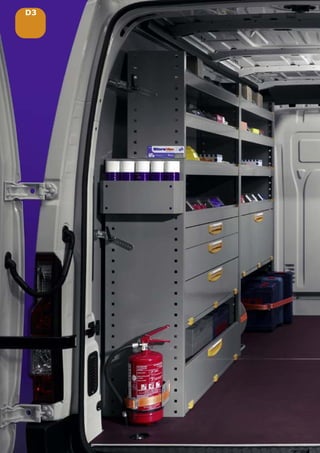

D3

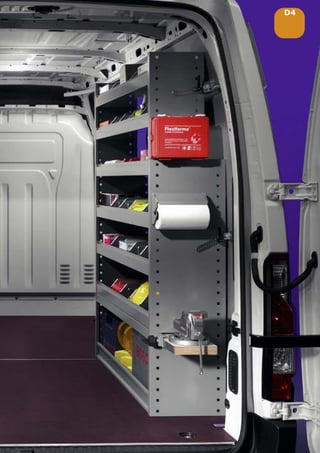

D4
D5
A
BB
CC
D
F
D
A A
A A
+A B
C D F

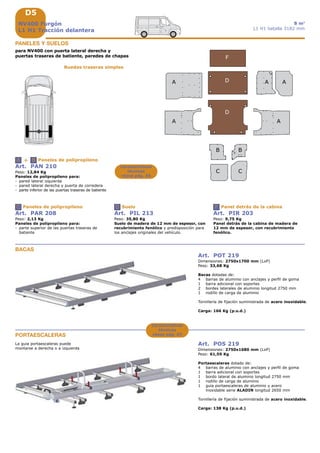

NV400 Furgón
L1 H1 Tracción delantera
8 m3
L1 H1 batalla 3182 mm
Art. POT 219
Dimensiones: 2750x1700 mm (LxP)
Peso: 33,68 Kg
Bacas dotadas de:
4 barras de aluminio con anclajes y perfil de goma
1 barra adicional con soportes
2 bordes laterales de aluminio longitud 2750 mm
1 rodillo de carga de aluminio
Tornillería de fijación suministrada de acero inoxidable.
Carga: 166 Kg (p.u.d.)
BACAS
PORTAESCALERAS
Art. POS 219
Dimensiones: 2750x1680 mm (LxP)
Peso: 61,59 Kg
Portaescaleras dotado de:
4 barras de aluminio con anclajes y perfil de goma
1 barra adicional con soportes
1 bordo lateral de aluminio longitud 2750 mm
1 rodillo de carga de aluminio
1 guia portaescaleras de aluminio y acero
inoxidable serie ALADIN longitud 2650 mm
Tornillería de fijación suministrada de acero inoxidable.
Carga: 138 Kg (p.u.d.)
La guia portaescaleras puede
montarse a derecha o a izquierda
Características
técnicas
véase pág. A7
Art. PAN 210
Peso: 12,84 Kg
Paneles de polipropileno para:
- pared lateral izquierda
- pared lateral derecha y puerta de corredera
- parte inferior de las puertas traseras de batiente
Paneles de polipropileno
Art. PAR 208
Peso: 2,13 Kg
Paneles de polipropileno para:
- parte superior de las puertas traseras de
batiente
Paneles de polipropileno
Art. PIL 213
Peso: 35,80 Kg
Suelo de madera de 12 mm de espesor, con
recubrimiento fenólico y predisposición para
los anclajes originales del vehículo.
Suelo
Art. PIR 203
Peso: 9,75 Kg
Panel detrás de la cabina de madera de
12 mm de espesor, con recubrimiento
fenólico.
Panel detrás de la cabina
Características
técnicas
véase pág. A5
PANELES Y SUELOS
para NV400 con puerta lateral derecha y
puertas traseras de batiente, paredes de chapas
Ruedas traseras simples

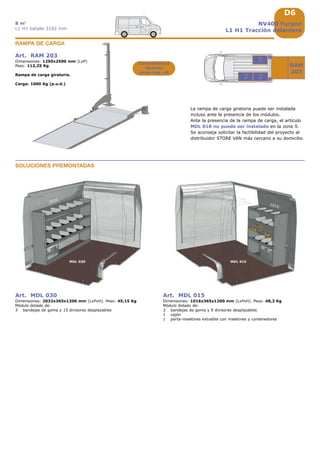

D6
2032
MDL 030 MDL 015
1016
RAM
203
3
5
2
NV400 Furgón
L1 H1 Tracción delantera
8 m3
L1 H1 batalla 3182 mm
La rampa de carga giratoria puede ser instalada
incluso ante la presencia de los módulos.
Ante la presencia de la rampa de carga, el artículo
MDL 018 no puede ser instalado en la zona 5.
Se aconseja solicitar la factibilidad del proyecto al
distribuidor STORE VAN más cercano a su domicilio.
Art. RAM 203
Dimensiones: 1250x2500 mm (LxP)
Peso: 112,25 Kg
Rampa de carga giratoria.
Carga: 1000 Kg (p.u.d.)
RAMPA DE CARGA
Características
técnicas
véase pág. A8
Art. MDL 030
Dimensiones: 2032x365x1200 mm (LxPxH). Peso: 45,15 Kg
Módulo dotado de:
3 bandejas de goma y 15 divisores desplazables
Art. MDL 015
Dimensiones: 1016x365x1200 mm (LxPxH). Peso: 48,3 Kg
Módulo dotado de:
3 bandejas de goma y 9 divisores desplazables
1 cajón
1 porta-maletines extraíble con maletines y contenedores
SOLUCIONES PREMONTADAS

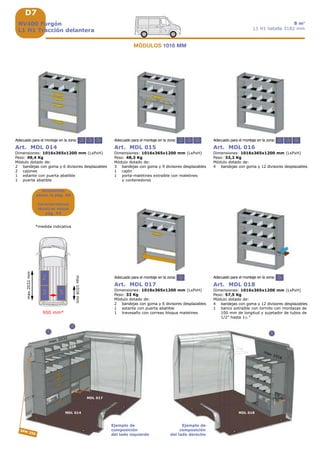

D7
950 mm*
max1016mm
max2032mm
max 2032
MDL 014
MDL 038
MDL 017
3
MDL 018
5
max 1016
SFM 250
2
3 5
2 2
2 3 5 2 3 52 3 5
5
NV400 Furgón
L1 H1 Tracción delantera
8 m3
L1 H1 batalla 3182 mm
Ejemplo de
composición
del lado izquierdo
Ejemplo de
composición
del lado derecho
*medida indicativa
Accesorios
véase la pág. A9
Características
técnicas véase
pág. A5
Art. MDL 017
Dimensiones: 1016x365x1200 mm (LxPxH)
Peso: 33 Kg
Módulo dotado de:
2 bandejas con goma y 6 divisores desplazables
1 estante con puerta abatible
1 travesaño con correas bloqua maletines
Adecuado para el montaje en la zona:
Art. MDL 014
Dimensiones: 1016x365x1200 mm (LxPxH)
Peso: 49,4 Kg
Módulo dotado de:
2 bandejas con goma y 6 divisores desplazables
2 cajones
1 estante con puerta abatible
1 puerta abatible
Adecuado para el montaje en la zona:
Art. MDL 015
Dimensiones: 1016x365x1200 mm (LxPxH)
Peso: 48,3 Kg
Módulo dotado de:
3 bandejas con goma y 9 divisores desplazables
1 cajón
1 porta-maletines extraíble con maletines
y contenedores
Adecuado para el montaje en la zona:
Art. MDL 016
Dimensiones: 1016x365x1200 mm (LxPxH)
Peso: 33,2 Kg
Módulo dotado de:
4 bandejas con goma y 12 divisores desplazables
Adecuado para el montaje en la zona:
MÓDULOS 1016 MM
Art. MDL 018
Dimensiones: 1016x365x1200 mm (LxPxH)
Peso: 57,5 Kg
Módulo dotado de:
4 bandejas con goma y 12 divisores desplazables
1 banco extraíble con tornillo con mordazas de
100 mm de longitud y sujetador de tubos de
1/2” hasta 1½ “
Adecuado para el montaje en la zona:
D8
2 + 3
x2
x2
x1
MÓDULO ADICIONAL 2032 MM
Art. MDL 038
Dimensiones: 2032x265x300 mm (LxPxH)
Peso: 11,20 Kg
Módulo dotado de:
1 bandeja con goma y 5 divisores desplazables
Adecuado para el montaje en la zona:
Art. SFM 250
Barra de fijación: 2500x30x35 mm (LxPxH)
Peso: 2,2 Kg
Barra de fijación para módulos superiores con
estribos y tornillería.
La barra es obligatoria para poder fijar el
módulo adicional MDL 038 al vehículo.
NV400 Furgón
L1 H1 Tracción delantera
8 m3
L1 H1 batalla 3182 mm
D9
A
BB
CC
CC
D
F
D
A A
A A A
+A B
C D F
NV400 Furgón
L1 H2 Tracción delantera
9 m3
L1 H2 batalla 3182 mm
Art. POT 220
Dimensiones: 3000x1600 mm (LxP)
Peso: 33,45 Kg
Bacas dotadas de:
4 barras de aluminio con anclajes y perfil de goma
1 barra adicional con soportes
2 bordes laterales de aluminio longitud 3000 mm
1 rodillo de carga de aluminio
Tornillería de fijación suministrada de acero inoxidable.
Carga: 166 Kg (p.u.d.)
BACAS
PORTAESCALERAS
Art. POS 220
Dimensiones: 3000x1580 mm (LxP)
Peso: 60,85 Kg
Portaescaleras dotado de:
4 barras de aluminio con anclajes y perfil de goma
1 barra adicional con soportes
1 bordo lateral de aluminio longitud 3000 mm
1 rodillo de carga de aluminio
1 guia portaescaleras de aluminio y acero
inoxidable serie ALADIN longitud 2650 mm
Tornillería de fijación suministrada de acero inoxidable.
Carga: 138 Kg (p.u.d.)
La guia portaescaleras puede
montarse a derecha o a izquierda
Características
técnicas
véase pág. A7
Art. PAN 211
Peso: 14,20 Kg
Paneles de polipropileno para:
- pared lateral izquierda
- pared lateral derecha y puerta de corredera
- parte inferior de las puertas traseras de batiente
Paneles de polipropileno
Art. PAR 209
Peso: 2,63 Kg
Paneles de polipropileno para:
- parte superior de las puertas traseras de
batiente
Paneles de polipropileno
Art. PIL 213
Peso: 35,80 Kg
Suelo de madera de 12 mm de espesor, con
recubrimiento fenólico y predisposición para
los anclajes originales del vehículo.
Suelo
Art. PIR 203
Peso: 9,75 Kg
Panel detrás de la cabina de madera de
12 mm de espesor, con recubrimiento
fenólico.
Panel detrás de la cabina
Características
técnicas
véase pág. A5
PANELES Y SUELOS
para NV400 con puerta lateral derecha y
puertas traseras de batiente, paredes de chapas
Ruedas traseras simples

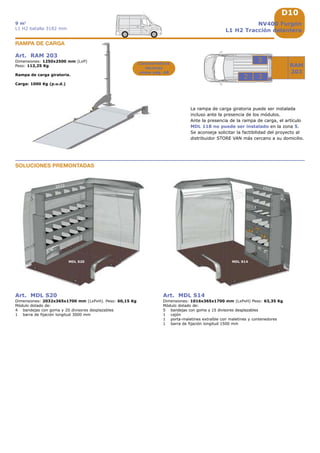

D10
1733 1225
717
RAM
203
2032
MDL S20 MDL S14
1016
3
5
2
NV400 Furgón
L1 H2 Tracción delantera
9 m3
L1 H2 batalla 3182 mm
La rampa de carga giratoria puede ser instalada
incluso ante la presencia de los módulos.
Ante la presencia de la rampa de carga, el artículo
MDL 118 no puede ser instalado en la zona 5.
Se aconseja solicitar la factibilidad del proyecto al
distribuidor STORE VAN más cercano a su domicilio.
Art. RAM 203
Dimensiones: 1250x2500 mm (LxP)
Peso: 112,25 Kg
Rampa de carga giratoria.
Carga: 1000 Kg (p.u.d.)
RAMPA DE CARGA
Características
técnicas
véase pág. A8
SOLUCIONES PREMONTADAS
Art. MDL S20
Dimensiones: 2032x365x1700 mm (LxPxH). Peso: 60,15 Kg
Módulo dotado de:
4 bandejas con goma y 20 divisores desplazables
1 barra de fijación longitud 3000 mm
Art. MDL S14
Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 63,35 Kg
Módulo dotado de:
5 bandejas con goma y 15 divisores desplazables
1 cajón
1 porta-maletines extraíble con maletines y contenedores
1 barra de fijación longitud 1500 mm

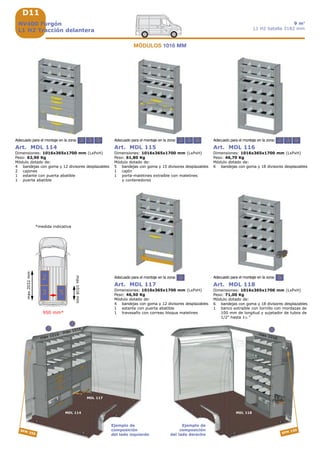

D11
950 mm*
2
2 3 5 2 3 52 3 5
5
max 1016 max 1016
MDL 114
MDL 117
3
MDL 118
5
max 1016
SFM 250 SFM 150
2
3 5
2
max1016mm
max2032mm
NV400 Furgón
L1 H2 Tracción delantera
9 m3
L1 H2 batalla 3182 mm
*medida indicativa
Art. MDL 117
Dimensiones: 1016x365x1700 mm (LxPxH)
Peso: 46,50 Kg
Módulo dotado de:
4 bandejas con goma y 12 divisores desplazables
1 estante con puerta abatible
1 travesaño con correas bloqua maletines
Adecuado para el montaje en la zona:
Art. MDL 114
Dimensiones: 1016x365x1700 mm (LxPxH)
Peso: 62,90 Kg
Módulo dotado de:
4 bandejas con goma y 12 divisores desplazables
2 cajones
1 estante con puerta abatible
1 puerta abatible
Adecuado para el montaje en la zona:
Art. MDL 115
Dimensiones: 1016x365x1700 mm (LxPxH)
Peso: 61,80 Kg
Módulo dotado de:
5 bandejas con goma y 15 divisores desplazables
1 cajón
1 porta-maletines extraíble con maletines
y contenedores
Adecuado para el montaje en la zona:
Art. MDL 116
Dimensiones: 1016x365x1700 mm (LxPxH)
Peso: 46,70 Kg
Módulo dotado de:
6 bandejas con goma y 18 divisores desplazables
Adecuado para el montaje en la zona:
MÓDULOS 1016 MM
Art. MDL 118
Dimensiones: 1016x365x1700 mm (LxPxH)
Peso: 71,00 Kg
Módulo dotado de:
6 bandejas con goma y 18 divisores desplazables
1 banco extraíble con tornillo con mordazas de
100 mm de longitud y sujetador de tubos de
1/2” hasta 1½ “
Adecuado para el montaje en la zona:
Ejemplo de
composición
del lado izquierdo
Ejemplo de
composición
del lado derecho

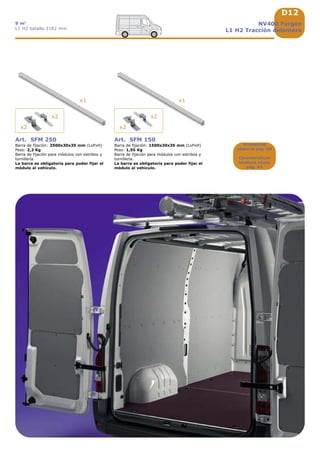

D12
x2 x2
x2 x2
x1 x1
NV400 Furgón
L1 H2 Tracción delantera
9 m3
L1 H2 batalla 3182 mm
Accesorios
véase la pág. A9
Características
técnicas véase
pág. A5
Art. SFM 250
Barra de fijación: 2500x30x35 mm (LxPxH)
Peso: 2,2 Kg
Barra de fijación para módulos con estribos y
tornillería.
La barra es obligatoria para poder fijar el
módulo al vehículo.
Art. SFM 150
Barra de fijación: 1500x30x35 mm (LxPxH)
Peso: 1,55 Kg
Barra de fijación para módulos con estribos y
tornillería.
La barra es obligatoria para poder fijar el
módulo al vehículo.
A A
BB
CC
D
F
D
A A
A
C C
A
D13
+A B
C D F
Art. POT 214
Dimensiones: 3400x1600 mm (LxP)
Peso: 34,80 Kg
Bacas dotadas de:
4 barras de aluminio con anclajes y perfil de goma
1 barra adicional con soportes
2 bordes laterales de aluminio longitud 3400 mm
1 rodillo de carga de aluminio
Tornillería de fijación suministrada de acero inoxidable.
Carga: 165 Kg (p.u.d.)
BACAS
PORTAESCALERAS
Art. POS 214
Dimensiones: 3400x1580 mm (LxP)
Peso: 64,30 Kg
Portaescaleras dotado de:
4 barras de aluminio con anclajes y perfil de goma
1 barra adicional con soportes
1 bordo lateral de aluminio longitud 3400 mm
1 rodillo de carga de aluminio
1 guia portaescaleras de aluminio y acero
inoxidable serie ALADIN longitud 3240 mm
Tornillería de fijación suministrada de acero inoxidable.
Carga: 135 Kg (p.u.d.)
La guia portaescaleras puede
montarse a derecha o a izquierda
Características
técnicas
véase pág. A7
NV400 Furgón
L2 H2 Tracción delantera
10,8 m3
L2 H2 batalla 3682 mm
Art. PAN 212
Peso: 21,85 Kg
Paneles de polipropileno para:
- pared lateral izquierda
- pared lateral derecha y puerta de corredera
- parte inferior de las puertas traseras de batiente
Paneles de polipropileno
Art. PAR 209
Peso: 2,63 Kg
Paneles de polipropileno para:
- parte superior de las puertas traseras de
batiente
Paneles de polipropileno
Art. PIL 214
Peso: 43,20 Kg
Suelo de madera de 12 mm de espesor, con
recubrimiento fenólico y predisposición para
los anclajes originales del vehículo.
Suelo
Art. PIR 203
Peso: 9,75 Kg
Panel detrás de la cabina de madera de
12 mm de espesor, con recubrimiento
fenólico.
Panel detrás de la cabina
Características
técnicas
véase pág. A5
PANELES Y SUELOS
para NV400 con puerta lateral derecha y
puertas traseras de batiente, paredes de chapas
Ruedas traseras simples
D14
1733
MDL S23 MDL S21
1225
717
RAM
203
3
5
2
NV400 Furgón
L2 H2 Tracción delantera
10,8 m3
L2 H2 batalla 3682 mm
La rampa de carga giratoria puede ser instalada
incluso ante la presencia de los módulos.
Ante la presencia de la rampa de carga, el artículo
MDL 124 no puede ser instalado en la zona 5.
Se aconseja solicitar la factibilidad del proyecto al
distribuidor STORE VAN más cercano a su domicilio.
Art. RAM 203
Dimensiones: 1250x2500 mm (LxP)
Peso: 112,25 Kg
Rampa de carga giratoria.
Carga: 1000 Kg (p.u.d.)
RAMPA DE CARGA
Características
técnicas
véase pág. A8
Art. MDL S23
Dimensiones: 2450x365x1700 mm (LxPxH). Peso: 94,75 Kg
Set de 2 módulos dotado de:
8 bandejas con goma y 28 divisores desplazables
1 estante con puerta abatible
1 travesaño con correas bloqua maletines
1 barra de fijación longitud 3000 mm
Art. MDL S21
Dimensiones: 1225x365x1700 mm (LxPxH). Peso: 74,85 Kg
Módulo dotado de:
4 bandejas con goma y 16 divisores desplazables
2 cajones
1 estante con puerta abatible
1 puerta abatible
1 barra de fijación longitud 2000 mm
SOLUCIONES PREMONTADAS
D15
950 mm*
max1225mm
max2450mm
max 1225
max 1225
MDL 120
MDL 123
3
MDL 124
5
max 1225
SFM 300 SFM
200
2
3 5
2
2
2 3 5 2 3 52 3 5
5
NV400 Furgón
L2 H2 Tracción delantera
10,8 m3
L2 H2 batalla 3682 mm
Ejemplo de
composición
del lado izquierdo
Ejemplo de
composición
del lado derecho
*medida indicativa
Art. MDL 123
Dimensiones: 1225x365x1700 mm (LxPxH)
Peso: 54,65 Kg
Módulo dotado de:
4 bandejas con goma y 16 divisores desplazables
1 estante con puerta abatible
1 travesaño con correas bloqua maletines
Adecuado para el montaje en la zona:
Art. MDL 120
Dimensiones: 1225x365x1700 mm (LxPxH)
Peso: 72,95 Kg
Módulo dotado de:
4 bandejas con goma y 16 divisores desplazables
2 cajones
1 estante con puerta abatible
1 puerta abatible
Adecuado para el montaje en la zona:
Art. MDL 121
Dimensiones: 1225x365x1700 mm (LxPxH)
Peso: 70,95 Kg
Módulo dotado de:
5 bandejas con goma y 20 divisores desplazables
1 cajón
1 porta-maletines extraíble con maletines
y contenedores
Adecuado para el montaje en la zona:
Art. MDL 122
Dimensiones: 1225x365x1700 mm (LxPxH)
Peso: 55,00 Kg
Módulo dotado de:
6 bandejas con goma y 24 divisores desplazables
Adecuado para el montaje en la zona:
MÓDULOS 1225 MM
Art. MDL 124
Dimensiones: 1225x365x1700 mm (LxPxH)
Peso: 82,05 Kg
Módulo dotado de:
6 bandejas con goma y 24 divisores desplazables
1 banco extraíble con tornillo con mordazas de
100 mm de longitud y sujetador de tubos de
1/2” hasta 1½ “
Adecuado para el montaje en la zona:

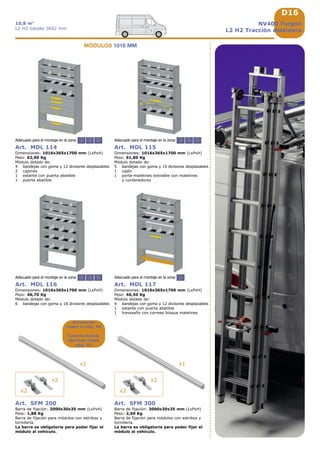

D16
2 3 5 2
2 3 5 2 3 5
x2
x2
x1
x2
x2
x1
NV400 Furgón
L2 H2 Tracción delantera
10,8 m3
L2 H2 batalla 3682 mm
Accesorios
véase la pág. A9
Características
técnicas véase
pág. A5
Art. MDL 116
Dimensiones: 1016x365x1700 mm (LxPxH)
Peso: 46,70 Kg
Módulo dotado de:
6 bandejas con goma y 18 divisores desplazables
Adecuado para el montaje en la zona:
Art. MDL 117
Dimensiones: 1016x365x1700 mm (LxPxH)
Peso: 46,50 Kg
Módulo dotado de:
4 bandejas con goma y 12 divisores desplazables
1 estante con puerta abatible
1 travesaño con correas bloqua maletines
Adecuado para el montaje en la zona:
Art. MDL 114
Dimensiones: 1016x365x1700 mm (LxPxH)
Peso: 62,90 Kg
Módulo dotado de:
4 bandejas con goma y 12 divisores desplazables
2 cajones
1 estante con puerta abatible
1 puerta abatible
Adecuado para el montaje en la zona:
Art. MDL 115
Dimensiones: 1016x365x1700 mm (LxPxH)
Peso: 61,80 Kg
Módulo dotado de:
5 bandejas con goma y 15 divisores desplazables
1 cajón
1 porta-maletines extraíble con maletines
y contenedores
Adecuado para el montaje en la zona:
Art. SFM 300
Barra de fijación: 3000x30x35 mm (LxPxH)
Peso: 2,60 Kg
Barra de fijación para módulos con estribos y
tornillería.
La barra es obligatoria para poder fijar el
módulo al vehículo.
Art. SFM 200
Barra de fijación: 2000x30x35 mm (LxPxH)
Peso: 1,88 Kg
Barra de fijación para módulos con estribos y
tornillería.
La barra es obligatoria para poder fijar el
módulo al vehículo.
MÓDULOS 1016 MM

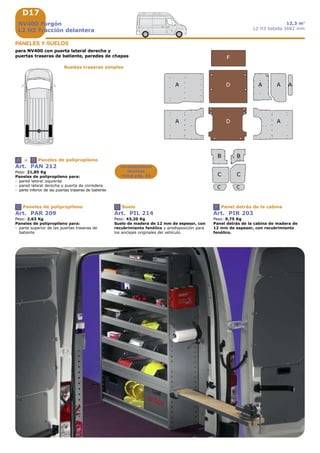

D17
A A
BB
CC
D
F
D
A A
A
C C
A
+A B
C D F
NV400 Furgón
L2 H3 Tracción delantera
12,3 m3
L2 H3 batalla 3682 mm
Art. PAN 212
Peso: 21,85 Kg
Paneles de polipropileno para:
- pared lateral izquierda
- pared lateral derecha y puerta de corredera
- parte inferior de las puertas traseras de batiente
Paneles de polipropileno
Art. PAR 209
Peso: 2,63 Kg
Paneles de polipropileno para:
- parte superior de las puertas traseras de
batiente
Paneles de polipropileno
Art. PIL 214
Peso: 43,20 Kg
Suelo de madera de 12 mm de espesor, con
recubrimiento fenólico y predisposición para
los anclajes originales del vehículo.
Suelo
Art. PIR 203
Peso: 9,75 Kg
Panel detrás de la cabina de madera de
12 mm de espesor, con recubrimiento
fenólico.
Panel detrás de la cabina
Características
técnicas
véase pág. A5
PANELES Y SUELOS
para NV400 con puerta lateral derecha y
puertas traseras de batiente, paredes de chapas
Ruedas traseras simples

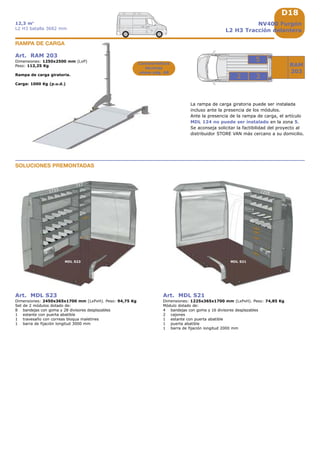

D18
RAM
203
3
5
2
1733
MDL S23 MDL S21
1225
717
NV400 Furgón
L2 H3 Tracción delantera
12,3 m3
L2 H3 batalla 3682 mm
Art. RAM 203
Dimensiones: 1250x2500 mm (LxP)
Peso: 112,25 Kg
Rampa de carga giratoria.
Carga: 1000 Kg (p.u.d.)
RAMPA DE CARGA
Características
técnicas
véase pág. A8
La rampa de carga giratoria puede ser instalada
incluso ante la presencia de los módulos.
Ante la presencia de la rampa de carga, el artículo
MDL 124 no puede ser instalado en la zona 5.
Se aconseja solicitar la factibilidad del proyecto al
distribuidor STORE VAN más cercano a su domicilio.
Art. MDL S23
Dimensiones: 2450x365x1700 mm (LxPxH). Peso: 94,75 Kg
Set de 2 módulos dotado de:
8 bandejas con goma y 28 divisores desplazables
1 estante con puerta abatible
1 travesaño con correas bloqua maletines
1 barra de fijación longitud 3000 mm
Art. MDL S21
Dimensiones: 1225x365x1700 mm (LxPxH). Peso: 74,85 Kg
Módulo dotado de:
4 bandejas con goma y 16 divisores desplazables
2 cajones
1 estante con puerta abatible
1 puerta abatible
1 barra de fijación longitud 2000 mm
SOLUCIONES PREMONTADAS
D19
2
2 3 5 2 3 52 3 5
5
max 1225
max 1225
MDL 120
MDL 123
3
MDL 124
5
max 1225
SFM 300 SFM
200
2
950 mm*
max1225mm
max2450mm
3 5
2
NV400 Furgón
L2 H3 Tracción delantera
12,3 m3
L2 H3 batalla 3682 mm
Art. MDL 123
Dimensiones: 1225x365x1700 mm (LxPxH)
Peso: 54,65 Kg
Módulo dotado de:
4 bandejas con goma y 16 divisores desplazables
1 estante con puerta abatible
1 travesaño con correas bloqua maletines
Adecuado para el montaje en la zona:
Art. MDL 120
Dimensiones: 1225x365x1700 mm (LxPxH)
Peso: 72,95 Kg
Módulo dotado de:
4 bandejas con goma y 16 divisores desplazables
2 cajones
1 estante con puerta abatible
1 puerta abatible
Adecuado para el montaje en la zona:
Art. MDL 121
Dimensiones: 1225x365x1700 mm (LxPxH)
Peso: 70,95 Kg
Módulo dotado de:
5 bandejas con goma y 20 divisores desplazables
1 cajón
1 porta-maletines extraíble con maletines
y contenedores
Adecuado para el montaje en la zona:
Art. MDL 122
Dimensiones: 1225x365x1700 mm (LxPxH)
Peso: 55,00 Kg
Módulo dotado de:
6 bandejas con goma y 24 divisores desplazables
Adecuado para el montaje en la zona:
MÓDULOS 1225 MM
Art. MDL 124
Dimensiones: 1225x365x1700 mm (LxPxH)
Peso: 82,05 Kg
Módulo dotado de:
6 bandejas con goma y 24 divisores desplazables
1 banco extraíble con tornillo con mordazas de
100 mm de longitud y sujetador de tubos de
1/2” hasta 1½ “
Adecuado para el montaje en la zona:
Ejemplo de
composición
del lado izquierdo
Ejemplo de
composición
del lado derecho
*medida indicativa
D20
2 3 5 2
2 3 5 2 3 5
x2
x2
x1
x2
x2
x1
NV400 Furgón
L2 H3 Tracción delantera
12,3 m3
L2 H3 batalla 3682 mm
Accesorios
véase la pág. A9
Características
técnicas véase
pág. A5
Art. MDL 116
Dimensiones: 1016x365x1700 mm (LxPxH)
Peso: 46,70 Kg
Módulo dotado de:
6 bandejas con goma y 18 divisores desplazables
Adecuado para el montaje en la zona:
Art. MDL 117
Dimensiones: 1016x365x1700 mm (LxPxH)
Peso: 46,50 Kg
Módulo dotado de:
4 bandejas con goma y 12 divisores desplazables
1 estante con puerta abatible
1 travesaño con correas bloqua maletines
Adecuado para el montaje en la zona:
Art. MDL 114
Dimensiones: 1016x365x1700 mm (LxPxH)
Peso: 62,90 Kg
Módulo dotado de:
4 bandejas con goma y 12 divisores desplazables
2 cajones
1 estante con puerta abatible
1 puerta abatible
Adecuado para el montaje en la zona:
Art. MDL 115
Dimensiones: 1016x365x1700 mm (LxPxH)
Peso: 61,80 Kg
Módulo dotado de:
5 bandejas con goma y 15 divisores desplazables
1 cajón
1 porta-maletines extraíble con maletines
y contenedores
Adecuado para el montaje en la zona:
Art. SFM 300
Barra de fijación: 3000x30x35 mm (LxPxH)
Peso: 2,60 Kg
Barra de fijación para módulos con estribos y
tornillería.
La barra es obligatoria para poder fijar el
módulo al vehículo.
Art. SFM 200
Barra de fijación: 2000x30x35 mm (LxPxH)
Peso: 1,88 Kg
Barra de fijación para módulos con estribos y
tornillería.
La barra es obligatoria para poder fijar el
módulo al vehículo.
MÓDULOS 1016 MM
A A
BB
CC
D
F
D
A A
A
C C
DA A
A
D21
+A B
C D F
Art. POT 215
Dimensiones: 4000x1600 mm (LxP)
Peso: 40,60 Kg
Bacas dotadas de:
5 barras de aluminio con anclajes y perfil de goma
1 barra adicional con soportes
2 bordes laterales de aluminio longitud 4000 mm
1 rodillo de carga de aluminio
Tornillería de fijación suministrada de acero inoxidable.
Carga: 159 Kg (p.u.d.)
BACAS
PORTAESCALERAS
Art. POS 215
Dimensiones: 4000x1580 mm (LxP)
Peso: 69,10 Kg
Portaescaleras dotado de:
5 barras de aluminio con anclajes y perfil de goma
1 barra adicional con soportes
1 bordo lateral de aluminio longitud 4000 mm
1 rodillo de carga de aluminio
1 guia portaescaleras de aluminio y acero
inoxidable serie ALADIN longitud 3240 mm
Tornillería de fijación suministrada de acero inoxidable.
Carga: 131 Kg (p.u.d.)
La guia portaescaleras puede
montarse a derecha o a izquierda
Características
técnicas
véase pág. A7
NV400 Furgón
L3 H2 Tracción delantera
13 m3
L3 H2 batalla 4332 mm
Art. PAN 214
Peso: 25,15 Kg
Paneles de polipropileno para:
- pared lateral izquierda
- pared lateral derecha y puerta de corredera
- parte inferior de las puertas traseras de batiente
Paneles de polipropileno
Art. PAR 209
Peso: 2,63 Kg
Paneles de polipropileno para:
- parte superior de las puertas traseras de
batiente
Paneles de polipropileno
Art. PIL 217
Peso: 53,20 Kg
Suelo de madera de 12 mm de espesor, con
recubrimiento fenólico y predisposición para
los anclajes originales del vehículo.
Suelo
Art. PIR 203
Peso: 9,75 Kg
Panel detrás de la cabina de madera de
12 mm de espesor, con recubrimiento
fenólico.
Panel detrás de la cabina
Características
técnicas
véase pág. A5
PANELES Y SUELOS
para NV400 con puerta lateral derecha y
puertas traseras de batiente, paredes de chapas
Ruedas traseras simples
D22
1016
MDL S26 MDL S27
1016
1016
2032
3
55a
22a
RAM
203
Art. RAM 203
Dimensiones: 1250x2500 mm (LxP)
Peso: 112,25 Kg
Rampa de carga giratoria.
Carga: 1000 Kg (p.u.d.)
RAMPA DE CARGA
Características
técnicas
véase pág. A8
Art. MDL S26
Dimensiones: 3048x365x1700 mm (LxPxH). Peso: 111,05 Kg
Set de 2 módulos dotado de:
10 bandejas con goma y 38 divisores desplazables
1 barra de fijación longitud 3500 mm
Art. MDL S27
Dimensiones: 2032x365x1700 mm (LxPxH). Peso: 115,65 Kg
Set de 2 módulos dotado de:
10 bandejas con goma y 30 divisores desplazables
2 cajones
1 estante con puerta abatible
1 puerta abatible
1 barra de fijación longitud 2500 mm
SOLUCIONES PREMONTADAS
NV400 Furgón
L3 H2 Tracción delantera
13 m3
L3 H2 batalla 4332 mm
La rampa de carga giratoria puede ser instalada
incluso ante la presencia de los módulos.
Ante la presencia de la rampa de carga, el artículo
MDL 124 no puede ser instalado en la zona 5.
Se aconseja solicitar la factibilidad del proyecto al
distribuidor STORE VAN más cercano a su domicilio.

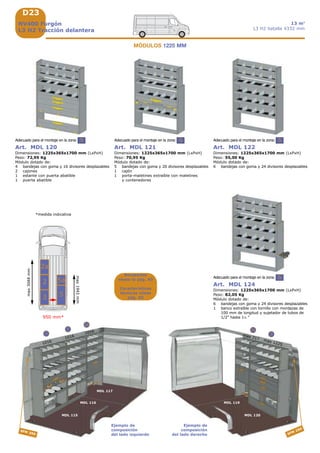

D23
1016
1016
MDL 115
MDL 116
3
MDL 120
5
max 1225
SFM 350
5a
max 717
MDL 119
MDL 117
1016
2
2a
SFM
250
5 55
5
950 mm*
max1942mm
max3048mm
3 5
5a2
2a
Ejemplo de
composición
del lado izquierdo
Ejemplo de
composición
del lado derecho
NV400 Furgón
L3 H2 Tracción delantera
13 m3
L3 H2 batalla 4332 mm
Accesorios
véase la pág. A9
Características
técnicas véase
pág. A5
Adecuado para el montaje en la zona:
Art. MDL 124
Dimensiones: 1225x365x1700 mm (LxPxH)
Peso: 82,05 Kg
Módulo dotado de:
6 bandejas con goma y 24 divisores desplazables
1 banco extraíble con tornillo con mordazas de
100 mm de longitud y sujetador de tubos de
1/2” hasta 1½ “
Art. MDL 120
Dimensiones: 1225x365x1700 mm (LxPxH)
Peso: 72,95 Kg
Módulo dotado de:
4 bandejas con goma y 16 divisores desplazables
2 cajones
1 estante con puerta abatible
1 puerta abatible
Adecuado para el montaje en la zona:
Art. MDL 121
Dimensiones: 1225x365x1700 mm (LxPxH)
Peso: 70,95 Kg
Módulo dotado de:
5 bandejas con goma y 20 divisores desplazables
1 cajón
1 porta-maletines extraíble con maletines
y contenedores
Adecuado para el montaje en la zona:
Art. MDL 122
Dimensiones: 1225x365x1700 mm (LxPxH)
Peso: 55,00 Kg
Módulo dotado de:
6 bandejas con goma y 24 divisores desplazables
Adecuado para el montaje en la zona:
MÓDULOS 1225 MM
*medida indicativa
D24
x2
x2
x1
x2
x2
x1
2 3 5 2 2a
2 3 5 2
2a
2a 2a 3 5 5a
5a
5a
NV400 Furgón
L3 H2 Tracción delantera
13 m3
L3 H2 batalla 4332 mm
Art. SFM 350
Barra de fijación: 3500x30x35 mm (LxPxH)
Peso: 2,93 Kg
Barra de fijación para módulos con estribos y
tornillería.
La barra es obligatoria para poder fijar el
módulo al vehículo.
Art. SFM 250
Barra de fijación: 2500x30x35 mm (LxPxH)
Peso: 2,2 Kg
Barra de fijación para módulos con estribos y
tornillería.
La barra es obligatoria para poder fijar el
módulo al vehículo.
MÓDULOS 717 mm
Art. MDL 116
Dimensiones: 1016x365x1700 mm (LxPxH)
Peso: 46,70 Kg
Módulo dotado de:
6 bandejas con goma y 18 divisores desplazables
Adecuado para el montaje en la zona:
Art. MDL 117
Dimensiones: 1016x365x1700 mm (LxPxH)
Peso: 46,50 Kg
Módulo dotado de:
4 bandejas con goma y 12 divisores desplazables
1 estante con puerta abatible
1 travesaño con correas bloqua maletines
Adecuado para el montaje en la zona:
Art. MDL 114
Dimensiones: 1016x365x1700 mm (LxPxH)
Peso: 62,90 Kg
Módulo dotado de:
4 bandejas con goma y 12 divisores desplazables
2 cajones
1 estante con puerta abatible
1 puerta abatible
Adecuado para el montaje en la zona:
Art. MDL 115
Dimensiones: 1016x365x1700 mm (LxPxH)
Peso: 61,80 Kg
Módulo dotado de:
5 bandejas con goma y 15 divisores desplazables
1 cajón
1 porta-maletines extraíble con maletines
y contenedores
Adecuado para el montaje en la zona:
MÓDULOS 1016 MM
Art. MDL 119
Dimensiones: 717x365x1700 mm (LxPxH)
Peso: 38,10 Kg
Módulo dotado de:
4 bandejas con goma y 8 divisores desplazables
1 estante con puerta abatible
1 travesaño con correas bloqua maletines
Adecuado para el montaje en la zona:
Art. MDL 147
Dimensiones: 508x365x1700 mm (LxPxH)
Peso: 32,70 Kg
Módulo dotado de:
4 bandejas con goma y 4 divisores desplazables
1 estante con puerta abatible
1 travesaño con correas bloqua maletines
Adecuado para el montaje en la zona:
Art. MDL 146
Dimensiones: 508x365x1700 mm (LxPxH)
Peso: 30,80 Kg
Módulo dotado de:
6 bandejas con goma y 6 divisores desplazables
Adecuado para el montaje en la zona:
MÓDULOS 508 mm
A
A
A
A
B
B
B
B
CC
D
D
F
F
D
D
A
A
A
A
A
A
C
C
C
C C
C
D
D
A
A
A
A
A
A

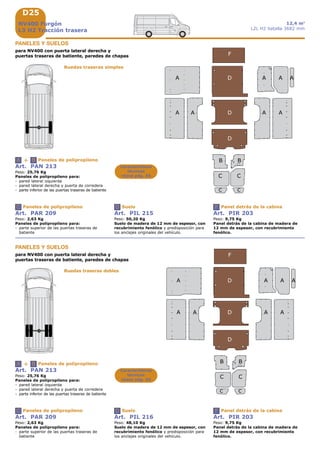

D25
+A B
C D F
+A B
C D F
NV400 Furgón
L3 H2 Tracción trasera
12,4 m3
L2L H2 batalla 3682 mm
Paneles de polipropileno
Paneles de polipropileno
Paneles de polipropileno
Paneles de polipropileno
Suelo
Suelo
Panel detrás de la cabina
Panel detrás de la cabina
Características
técnicas
véase pág. A5
Características
técnicas
véase pág. A5
Art. PAN 213
Peso: 25,76 Kg
Paneles de polipropileno para:
- pared lateral izquierda
- pared lateral derecha y puerta de corredera
- parte inferior de las puertas traseras de batiente
Art. PAN 213
Peso: 25,76 Kg
Paneles de polipropileno para:
- pared lateral izquierda
- pared lateral derecha y puerta de corredera
- parte inferior de las puertas traseras de batiente
Art. PAR 209
Peso: 2,63 Kg
Paneles de polipropileno para:
- parte superior de las puertas traseras de
batiente
Art. PAR 209
Peso: 2,63 Kg
Paneles de polipropileno para:
- parte superior de las puertas traseras de
batiente
Art. PIL 215
Peso: 50,20 Kg
Suelo de madera de 12 mm de espesor, con
recubrimiento fenólico y predisposición para
los anclajes originales del vehículo.
Art. PIL 216
Peso: 48,10 Kg
Suelo de madera de 12 mm de espesor, con
recubrimiento fenólico y predisposición para
los anclajes originales del vehículo.
Art. PIR 203
Peso: 9,75 Kg
Panel detrás de la cabina de madera de
12 mm de espesor, con recubrimiento
fenólico.
Art. PIR 203
Peso: 9,75 Kg
Panel detrás de la cabina de madera de
12 mm de espesor, con recubrimiento
fenólico.
PANELES Y SUELOS
PANELES Y SUELOS
para NV400 con puerta lateral derecha y
puertas traseras de batiente, paredes de chapas
para NV400 con puerta lateral derecha y
puertas traseras de batiente, paredes de chapas
Ruedas traseras simples
Ruedas traseras dobles

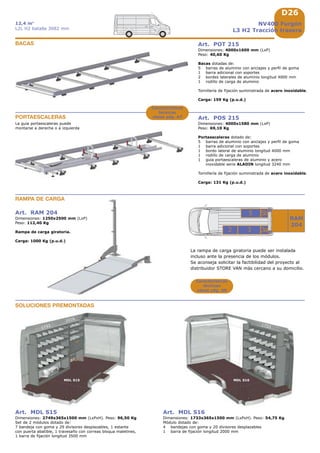

D26
1733
MDL S15 MDL S16
1733
1016
32
RAM
204
5
3a
5b
Características
técnicas
véase pág. A8
NV400 Furgón
L3 H2 Tracción trasera
12,4 m3
L2L H2 batalla 3682 mm
Art. RAM 204
Dimensiones: 1250x2500 mm (LxP)
Peso: 112,40 Kg
Rampa de carga giratoria.
Carga: 1000 Kg (p.u.d.)
RAMPA DE CARGA
SOLUCIONES PREMONTADAS
Art. MDL S15
Dimensiones: 2749x365x1500 mm (LxPxH). Peso: 96,50 Kg
Set de 2 módulos dotado de:
7 bandeja con goma y 29 divisores desplazables, 1 estante
con puerta abatible, 1 travesaño con correas bloqua maletines,
1 barra de fijación longitud 3500 mm
Art. MDL S16
Dimensiones: 1733x365x1500 mm (LxPxH). Peso: 54,75 Kg
Módulo dotado de:
4 bandejas con goma y 20 divisores desplazables
1 barra de fijación longitud 2000 mm
Art. POT 215
Dimensiones: 4000x1600 mm (LxP)
Peso: 40,60 Kg
Bacas dotadas de:
5 barras de aluminio con anclajes y perfil de goma
1 barra adicional con soportes
2 bordes laterales de aluminio longitud 4000 mm
1 rodillo de carga de aluminio
Tornillería de fijación suministrada de acero inoxidable.
Carga: 159 Kg (p.u.d.)
BACAS
PORTAESCALERAS Art. POS 215
Dimensiones: 4000x1580 mm (LxP)
Peso: 69,10 Kg
Portaescaleras dotado de:
5 barras de aluminio con anclajes y perfil de goma
1 barra adicional con soportes
1 bordo lateral de aluminio longitud 4000 mm
1 rodillo de carga de aluminio
1 guia portaescaleras de aluminio y acero
inoxidable serie ALADIN longitud 3240 mm
Tornillería de fijación suministrada de acero inoxidable.
Carga: 131 Kg (p.u.d.)
La guia portaescaleras puede
montarse a derecha o a izquierda
Características
técnicas
véase pág. A7
La rampa de carga giratoria puede ser instalada
incluso ante la presencia de los módulos.
Se aconseja solicitar la factibilidad del proyecto al
distribuidor STORE VAN más cercano a su domicilio.

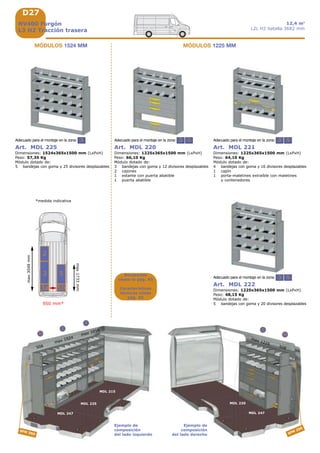

D27
508
max 1524
MDL 247
MDL 225
3a
MDL 247
5b
508
SFM 350
5
max 1225
MDL 220
MDL 215
max 1016
3
2
SFM
250
3 5
3 5
3 53
950 mm*
max1733mm
max3048mm
3a 5b
53
2
Ejemplo de
composición
del lado izquierdo
Ejemplo de
composición
del lado derecho
NV400 Furgón
L3 H2 Tracción trasera
12,4 m3
L2L H2 batalla 3682 mm
Accesorios
véase la pág. A9
Características
técnicas véase
pág. A5
Art. MDL 220
Dimensiones: 1225x365x1500 mm (LxPxH)
Peso: 66,10 Kg
Módulo dotado de:
3 bandejas con goma y 12 divisores desplazables
2 cajones
1 estante con puerta abatible
1 puerta abatible
Adecuado para el montaje en la zona:
Art. MDL 221
Dimensiones: 1225x365x1500 mm (LxPxH)
Peso: 64,10 Kg
Módulo dotado de:
4 bandejas con goma y 16 divisores desplazables
1 cajón
1 porta-maletines extraíble con maletines
y contenedores
Adecuado para el montaje en la zona:
Art. MDL 222
Dimensiones: 1225x365x1500 mm (LxPxH)
Peso: 48,15 Kg
Módulo dotado de:
5 bandejas con goma y 20 divisores desplazables
Adecuado para el montaje en la zona:
Art. MDL 225
Dimensiones: 1524x365x1500 mm (LxPxH)
Peso: 57,35 Kg
Módulo dotado de:
5 bandejas con goma y 25 divisores desplazables
Adecuado para el montaje en la zona:
MÓDULOS 1524 MM MÓDULOS 1225 MM
*medida indicativa
D28
x2
x2
x1
x2
x2
x1
2 2
2 2
3a 5b
3a 5b
NV400 Furgón
L3 H2 Tracción trasera
12,4 m3
L2L H2 batalla 3682 mm
Art. SFM 350
Barra de fijación: 3500x30x35 mm (LxPxH)
Peso: 2,93 Kg
Barra de fijación para módulos con estribos y
tornillería.
La barra es obligatoria para poder fijar el
módulo al vehículo.
Art. SFM 250
Barra de fijación: 2500x30x35 mm (LxPxH)
Peso: 2,2 Kg
Barra de fijación para módulos con estribos y
tornillería.
La barra es obligatoria para poder fijar el
módulo al vehículo.
MÓDULOS 508 mm
Art. MDL 216
Dimensiones: 1016x365x1500 mm (LxPxH)
Peso: 40,90 Kg
Módulo dotado de:
5 bandejas con goma y 15 divisores desplazables
Adecuado para el montaje en la zona:
Art. MDL 217
Dimensiones: 1016x365x1500 mm (LxPxH)
Peso: 40,70 Kg
Módulo dotado de:
3 bandejas con goma y 9 divisores desplazables
1 estante con puerta abatible
1 travesaño con correas bloqua maletines
Adecuado para el montaje en la zona:
Art. MDL 214
Dimensiones: 1016x365x1500 mm (LxPxH)
Peso: 57,10 Kg
Módulo dotado de:
3 bandejas con goma y 9 divisores desplazables
2 cajones
1 estante con puerta abatible
1 puerta abatible
Adecuado para el montaje en la zona:
Art. MDL 215
Dimensiones: 1016x365x1500 mm (LxPxH)
Peso: 56,00 Kg
Módulo dotado de:
4 bandejas con goma y 12 divisores desplazables
1 cajón
1 porta-maletines extraíble con maletines
y contenedores
Adecuado para el montaje en la zona:
MÓDULOS 1016 MM
Art. MDL 247
Dimensiones: 508x365x1500 mm (LxPxH)
Peso: 29,20 Kg
Módulo dotado de:
3 bandejas con goma y 3 divisores desplazables
1 estante con puerta abatible
1 travesaño con correas bloqua maletines
Adecuado para el montaje en la zona:
Art. MDL 246
Dimensiones: 508x365x1500 mm (LxPxH)
Peso: 27,30 Kg
Módulo dotado de:
5 bandejas con goma y 5 divisores desplazables
Adecuado para el montaje en la zona:
D29
A A
BB
CC
D
F
D
A A
A
C C
DA A
A
+A B
C D F
NV400 Furgón
L3 H3 Tracción delantera
14,8 m3
L3 H3 batalla 4332 mm
Art. PAN 214
Peso: 25,15 Kg
Paneles de polipropileno para:
- pared lateral izquierda
- pared lateral derecha y puerta de corredera
- parte inferior de las puertas traseras de batiente
Paneles de polipropileno
Art. PAR 209
Peso: 2,63 Kg
Paneles de polipropileno para:
- parte superior de las puertas traseras de
batiente
Paneles de polipropileno
Art. PIL 217
Peso: 53,20 Kg
Suelo de madera de 12 mm de espesor, con
recubrimiento fenólico y predisposición para
los anclajes originales del vehículo.
Suelo
Art. PIR 203
Peso: 9,75 Kg
Panel detrás de la cabina de madera de
12 mm de espesor, con recubrimiento
fenólico.
Panel detrás de la cabina
Características
técnicas
véase pág. A5
PANELES Y SUELOS
para NV400 con puerta lateral derecha y
puertas traseras de batiente, paredes de chapas
Ruedas traseras simples

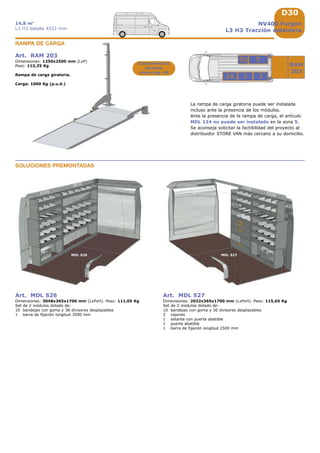

D30
3
55a
22a
RAM
203
1016
MDL S26 MDL S27
1016
1016
2032
Art. RAM 203
Dimensiones: 1250x2500 mm (LxP)
Peso: 112,25 Kg
Rampa de carga giratoria.
Carga: 1000 Kg (p.u.d.)
RAMPA DE CARGA
Características
técnicas
véase pág. A8
NV400 Furgón
L3 H3 Tracción delantera
14,8 m3
L3 H3 batalla 4332 mm
La rampa de carga giratoria puede ser instalada
incluso ante la presencia de los módulos.
Ante la presencia de la rampa de carga, el artículo
MDL 124 no puede ser instalado en la zona 5.
Se aconseja solicitar la factibilidad del proyecto al
distribuidor STORE VAN más cercano a su domicilio.
Art. MDL S26
Dimensiones: 3048x365x1700 mm (LxPxH). Peso: 111,05 Kg
Set de 2 módulos dotado de:
10 bandejas con goma y 38 divisores desplazables
1 barra de fijación longitud 3500 mm
Art. MDL S27
Dimensiones: 2032x365x1700 mm (LxPxH). Peso: 115,65 Kg
Set de 2 módulos dotado de:
10 bandejas con goma y 30 divisores desplazables
2 cajones
1 estante con puerta abatible
1 puerta abatible
1 barra de fijación longitud 2500 mm
SOLUCIONES PREMONTADAS
D31
5 55
5
1016
1016
MDL 115
MDL 116
3
MDL 120
5
max 1225
SFM 350
5a
max 717
MDL 119
MDL 117
1016
2
2a
SFM
250
950 mm*
max1942mm
max3048mm
3 5
5a2
2a
Ejemplo de
composición
del lado izquierdo
Ejemplo de
composición
del lado derecho
NV400 Furgón
L3 H3 Tracción delantera
14,8 m3
L3 H3 batalla 4332 mm
Accesorios
véase la pág. A9
Características
técnicas véase
pág. A5
Adecuado para el montaje en la zona:
Art. MDL 124
Dimensiones: 1225x365x1700 mm (LxPxH)
Peso: 82,05 Kg
Módulo dotado de:
6 bandejas con goma y 24 divisores desplazables
1 banco extraíble con tornillo con mordazas de
100 mm de longitud y sujetador de tubos de
1/2” hasta 1½ “
Art. MDL 120
Dimensiones: 1225x365x1700 mm (LxPxH)
Peso: 72,95 Kg
Módulo dotado de:
4 bandejas con goma y 16 divisores desplazables
2 cajones
1 estante con puerta abatible
1 puerta abatible
Adecuado para el montaje en la zona:
Art. MDL 121
Dimensiones: 1225x365x1700 mm (LxPxH)
Peso: 70,95 Kg
Módulo dotado de:
5 bandejas con goma y 20 divisores desplazables
1 cajón
1 porta-maletines extraíble con maletines
y contenedores
Adecuado para el montaje en la zona:
Art. MDL 122
Dimensiones: 1225x365x1700 mm (LxPxH)
Peso: 55,00 Kg
Módulo dotado de:
6 bandejas con goma y 24 divisores desplazables
Adecuado para el montaje en la zona:
MÓDULOS 1225 MM
*medida indicativa

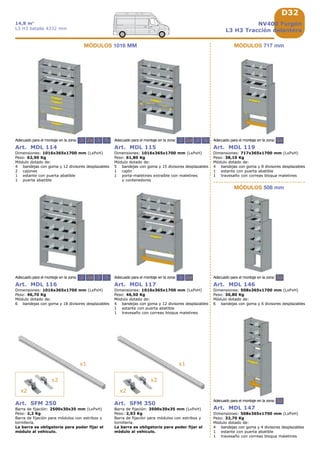

D32
x2
x2
x1
x2
x2
x1
2 3 5 2 2a
2 3 5 2
2a
2a 2a 3 5 5a
5a
5a
NV400 Furgón
L3 H3 Tracción delantera
14,8 m3
L3 H3 batalla 4332 mm
Art. SFM 350
Barra de fijación: 3500x30x35 mm (LxPxH)
Peso: 2,93 Kg
Barra de fijación para módulos con estribos y
tornillería.
La barra es obligatoria para poder fijar el
módulo al vehículo.
Art. SFM 250
Barra de fijación: 2500x30x35 mm (LxPxH)
Peso: 2,2 Kg
Barra de fijación para módulos con estribos y
tornillería.
La barra es obligatoria para poder fijar el
módulo al vehículo.
MÓDULOS 717 mm
Art. MDL 116
Dimensiones: 1016x365x1700 mm (LxPxH)
Peso: 46,70 Kg
Módulo dotado de:
6 bandejas con goma y 18 divisores desplazables
Adecuado para el montaje en la zona:
Art. MDL 117
Dimensiones: 1016x365x1700 mm (LxPxH)
Peso: 46,50 Kg
Módulo dotado de:
4 bandejas con goma y 12 divisores desplazables
1 estante con puerta abatible
1 travesaño con correas bloqua maletines
Adecuado para el montaje en la zona:
Art. MDL 114
Dimensiones: 1016x365x1700 mm (LxPxH)
Peso: 62,90 Kg
Módulo dotado de:
4 bandejas con goma y 12 divisores desplazables
2 cajones
1 estante con puerta abatible
1 puerta abatible
Adecuado para el montaje en la zona:
Art. MDL 115
Dimensiones: 1016x365x1700 mm (LxPxH)
Peso: 61,80 Kg
Módulo dotado de:
5 bandejas con goma y 15 divisores desplazables
1 cajón
1 porta-maletines extraíble con maletines
y contenedores
Adecuado para el montaje en la zona:
MÓDULOS 1016 MM
Art. MDL 119
Dimensiones: 717x365x1700 mm (LxPxH)
Peso: 38,10 Kg
Módulo dotado de:
4 bandejas con goma y 8 divisores desplazables
1 estante con puerta abatible
1 travesaño con correas bloqua maletines
Adecuado para el montaje en la zona:
Art. MDL 147
Dimensiones: 508x365x1700 mm (LxPxH)
Peso: 32,70 Kg
Módulo dotado de:
4 bandejas con goma y 4 divisores desplazables
1 estante con puerta abatible
1 travesaño con correas bloqua maletines
Adecuado para el montaje en la zona:
Art. MDL 146
Dimensiones: 508x365x1700 mm (LxPxH)
Peso: 30,80 Kg
Módulo dotado de:
6 bandejas con goma y 6 divisores desplazables
Adecuado para el montaje en la zona:
MÓDULOS 508 mm
D33
+A B
C
A
A
A
A
B
B
B
B
CC
D
D
F
F
D
D
A
A
A
A
A
A
C
C
C
C C
C
D
D
A
A
A
A
A
A
D F
+A B
C D F
NV400 Furgón
L3 H3 Tracción trasera
14,2 m3
L2L H3 batalla 3682 mm
Paneles de polipropileno
Paneles de polipropileno
Paneles de polipropileno
Paneles de polipropileno
Suelo
Suelo
Panel detrás de la cabina
Panel detrás de la cabina
Características
técnicas
véase pág. A5
Características
técnicas
véase pág. A5
PANELES Y SUELOS
PANELES Y SUELOS
para NV400 con puerta lateral derecha y
puertas traseras de batiente, paredes de chapas
para NV400 con puerta lateral derecha y
puertas traseras de batiente, paredes de chapas
Art. PAN 213
Peso: 25,76 Kg
Paneles de polipropileno para:
- pared lateral izquierda
- pared lateral derecha y puerta de corredera
- parte inferior de las puertas traseras de batiente
Art. PAN 213
Peso: 25,76 Kg
Paneles de polipropileno para:
- pared lateral izquierda
- pared lateral derecha y puerta de corredera
- parte inferior de las puertas traseras de batiente
Art. PAR 209
Peso: 2,63 Kg
Paneles de polipropileno para:
- parte superior de las puertas traseras de
batiente
Art. PAR 209
Peso: 2,63 Kg
Paneles de polipropileno para:
- parte superior de las puertas traseras de
batiente
Art. PIL 215
Peso: 50,20 Kg
Suelo de madera de 12 mm de espesor, con
recubrimiento fenólico y predisposición para
los anclajes originales del vehículo.
Art. PIL 216
Peso: 48,10 Kg
Suelo de madera de 12 mm de espesor, con
recubrimiento fenólico y predisposición para
los anclajes originales del vehículo.
Art. PIR 203
Peso: 9,75 Kg
Panel detrás de la cabina de madera de
12 mm de espesor, con recubrimiento
fenólico.
Art. PIR 203
Peso: 9,75 Kg
Panel detrás de la cabina de madera de
12 mm de espesor, con recubrimiento
fenólico.
Ruedas traseras simples
Ruedas traseras dobles

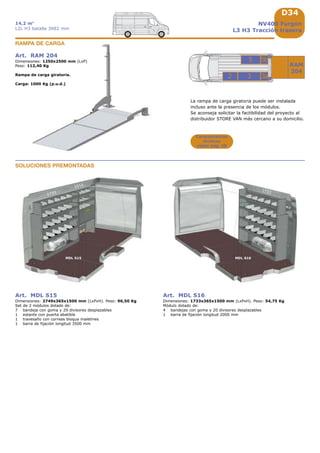

D34
32
RAM
204
5
3a
5b
1733
MDL S15 MDL S16
1733
1016
NV400 Furgón
L3 H3 Tracción trasera
14,2 m3
L2L H3 batalla 3682 mm
Características
técnicas
véase pág. A8
Art. RAM 204
Dimensiones: 1250x2500 mm (LxP)
Peso: 112,40 Kg
Rampa de carga giratoria.
Carga: 1000 Kg (p.u.d.)
RAMPA DE CARGA
La rampa de carga giratoria puede ser instalada
incluso ante la presencia de los módulos.
Se aconseja solicitar la factibilidad del proyecto al
distribuidor STORE VAN más cercano a su domicilio.
Art. MDL S15
Dimensiones: 2749x365x1500 mm (LxPxH). Peso: 96,50 Kg
Set de 2 módulos dotado de:
7 bandeja con goma y 29 divisores desplazables
1 estante con puerta abatible
1 travesaño con correas bloqua maletines
1 barra de fijación longitud 3500 mm
Art. MDL S16
Dimensiones: 1733x365x1500 mm (LxPxH). Peso: 54,75 Kg
Módulo dotado de:
4 bandejas con goma y 20 divisores desplazables
1 barra de fijación longitud 2000 mm
SOLUCIONES PREMONTADAS

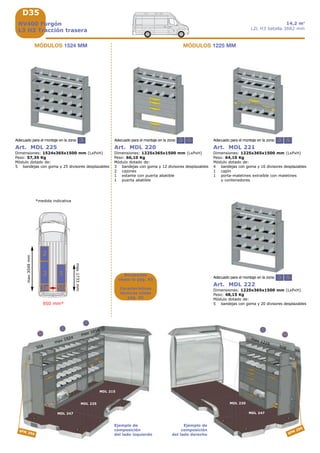

D35
3 5
3 5
3 53
508
max 1524
MDL 247
MDL 225
3a
MDL 247
5b
508
SFM 350
5
max 1225
MDL 220
MDL 215
max 1016
3
2
SFM
250
950 mm*
max1733mm
max3048mm
3a 5b
53
2
Ejemplo de
composición
del lado izquierdo
Ejemplo de
composición
del lado derecho
NV400 Furgón
L3 H3 Tracción trasera
14,2 m3
L2L H3 batalla 3682 mm
Accesorios
véase la pág. A9
Características
técnicas véase
pág. A5
Art. MDL 220
Dimensiones: 1225x365x1500 mm (LxPxH)
Peso: 66,10 Kg
Módulo dotado de:
3 bandejas con goma y 12 divisores desplazables
2 cajones
1 estante con puerta abatible
1 puerta abatible
Adecuado para el montaje en la zona:
Art. MDL 221
Dimensiones: 1225x365x1500 mm (LxPxH)
Peso: 64,10 Kg
Módulo dotado de:
4 bandejas con goma y 16 divisores desplazables
1 cajón
1 porta-maletines extraíble con maletines
y contenedores
Adecuado para el montaje en la zona:
Art. MDL 222
Dimensiones: 1225x365x1500 mm (LxPxH)
Peso: 48,15 Kg
Módulo dotado de:
5 bandejas con goma y 20 divisores desplazables
Adecuado para el montaje en la zona:
Art. MDL 225
Dimensiones: 1524x365x1500 mm (LxPxH)
Peso: 57,35 Kg
Módulo dotado de:
5 bandejas con goma y 25 divisores desplazables
Adecuado para el montaje en la zona:
MÓDULOS 1524 MM MÓDULOS 1225 MM
*medida indicativa

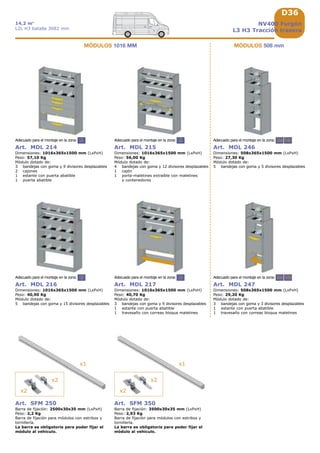

D36
x2
x2
x1
x2
x2
x1
2 2
2 2
3a 5b
3a 5b
NV400 Furgón
L3 H3 Tracción trasera
14,2 m3
L2L H3 batalla 3682 mm
Art. SFM 350
Barra de fijación: 3500x30x35 mm (LxPxH)
Peso: 2,93 Kg
Barra de fijación para módulos con estribos y
tornillería.
La barra es obligatoria para poder fijar el
módulo al vehículo.
Art. SFM 250
Barra de fijación: 2500x30x35 mm (LxPxH)
Peso: 2,2 Kg
Barra de fijación para módulos con estribos y
tornillería.
La barra es obligatoria para poder fijar el
módulo al vehículo.
MÓDULOS 508 mm
Art. MDL 216
Dimensiones: 1016x365x1500 mm (LxPxH)
Peso: 40,90 Kg
Módulo dotado de:
5 bandejas con goma y 15 divisores desplazables
Adecuado para el montaje en la zona:
Art. MDL 217
Dimensiones: 1016x365x1500 mm (LxPxH)
Peso: 40,70 Kg
Módulo dotado de:
3 bandejas con goma y 9 divisores desplazables
1 estante con puerta abatible
1 travesaño con correas bloqua maletines
Adecuado para el montaje en la zona:
Art. MDL 214
Dimensiones: 1016x365x1500 mm (LxPxH)
Peso: 57,10 Kg
Módulo dotado de:
3 bandejas con goma y 9 divisores desplazables
2 cajones
1 estante con puerta abatible
1 puerta abatible
Adecuado para el montaje en la zona:
Art. MDL 215
Dimensiones: 1016x365x1500 mm (LxPxH)
Peso: 56,00 Kg
Módulo dotado de:
4 bandejas con goma y 12 divisores desplazables
1 cajón
1 porta-maletines extraíble con maletines
y contenedores
Adecuado para el montaje en la zona:
MÓDULOS 1016 MM
Art. MDL 247
Dimensiones: 508x365x1500 mm (LxPxH)
Peso: 29,20 Kg
Módulo dotado de:
3 bandejas con goma y 3 divisores desplazables
1 estante con puerta abatible
1 travesaño con correas bloqua maletines
Adecuado para el montaje en la zona:
Art. MDL 246
Dimensiones: 508x365x1500 mm (LxPxH)
Peso: 27,30 Kg
Módulo dotado de:
5 bandejas con goma y 5 divisores desplazables
Adecuado para el montaje en la zona:
A A
BB
D
F
D
A A
A
C C
C C
DA A
A

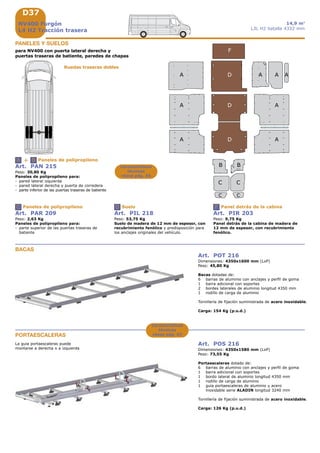

D37
+A B
C D F
Art. POT 216
Dimensiones: 4350x1600 mm (LxP)
Peso: 45,80 Kg
Bacas dotadas de:
6 barras de aluminio con anclajes y perfil de goma
1 barra adicional con soportes
2 bordes laterales de aluminio longitud 4350 mm
1 rodillo de carga de aluminio
Tornillería de fijación suministrada de acero inoxidable.
Carga: 154 Kg (p.u.d.)
BACAS
PORTAESCALERAS
Art. POS 216
Dimensiones: 4350x1580 mm (LxP)
Peso: 73,55 Kg
Portaescaleras dotado de:
6 barras de aluminio con anclajes y perfil de goma
1 barra adicional con soportes
1 bordo lateral de aluminio longitud 4350 mm
1 rodillo de carga de aluminio
1 guia portaescaleras de aluminio y acero
inoxidable serie ALADIN longitud 3240 mm
Tornillería de fijación suministrada de acero inoxidable.
Carga: 126 Kg (p.u.d.)
La guia portaescaleras puede
montarse a derecha o a izquierda
Características
técnicas
véase pág. A7
NV400 Furgón
L4 H2 Tracción trasera
14,9 m3
L3L H2 batalla 4332 mm
Art. PAN 215
Peso: 30,80 Kg
Paneles de polipropileno para:
- pared lateral izquierda
- pared lateral derecha y puerta de corredera
- parte inferior de las puertas traseras de batiente
Paneles de polipropileno
Art. PAR 209
Peso: 2,63 Kg
Paneles de polipropileno para:
- parte superior de las puertas traseras de
batiente
Paneles de polipropileno
Art. PIL 218
Peso: 53,75 Kg
Suelo de madera de 12 mm de espesor, con
recubrimiento fenólico y predisposición para
los anclajes originales del vehículo.
Suelo
Art. PIR 203
Peso: 9,75 Kg
Panel detrás de la cabina de madera de
12 mm de espesor, con recubrimiento
fenólico.
Panel detrás de la cabina
Características
técnicas
véase pág. A5
PANELES Y SUELOS
para NV400 con puerta lateral derecha y
puertas traseras de batiente, paredes de chapas
Ruedas traseras dobles
D38
2032
MDL S29 MDL S28
2032
508
1733
3
5a 5
22a
RAM
204
5b
3a
Art. RAM 204
Dimensiones: 1250x2500 mm (LxP)
Peso: 112,40 Kg
Rampa de carga giratoria.
Carga: 1000 Kg (p.u.d.)
RAMPA DE CARGA
Características
técnicas
véase pág. A8
Art. MDL S29
Dimensiones: 3765x365x1500 mm (LxPxH). Peso: 113,00 Kg
Set de 2 módulos dotado de:
8 bandejas con goma y 40 divisores desplazables
1 barra de fijación longitud 4500 mm
Art. MDL S28
Dimensiones: 2540x365x1500 mm (LxPxH). Peso: 88,15 Kg
Set de 2 módulos dotado de:
7 bandejas con goma y 23 divisores desplazables
1 estante con puerta abatible
1 travesaño con correas bloqua maletines
1 barra de fijación longitud 3000 mm
SOLUCIONES PREMONTADAS
NV400 Furgón
L4 H2 Tracción trasera
14,9 m3
L3L H2 batalla 4332 mm
La rampa de carga giratoria puede ser instalada
incluso ante la presencia de los módulos.
Se aconseja solicitar la factibilidad del proyecto al
distribuidor STORE VAN más cercano a su domicilio.
D39
508
max 1225
MDL 247
MDL 220
3a
3
MDL 247
5b
5
1016
SFM 450 SFM
300
5a
1016
508
MDL 214
MDL 215MDL 215
MDL 216
1016
1016
2
2a
3
3
3
950 mm*
max2540mm
max3765mm
3
3a
5
5b
5a
2
2a
Ejemplo de
composición
del lado izquierdo
Ejemplo de
composición
del lado derecho
NV400 Furgón
L4 H2 Tracción trasera
14,9 m3
L3L H2 batalla 4332 mm
Accesorios
véase la pág. A9
Características
técnicas véase
pág. A5
Art. MDL 220
Dimensiones: 1225x365x1500 mm (LxPxH)
Peso: 66,10 Kg
Módulo dotado de:
3 bandejas con goma y 12 divisores desplazables
2 cajones
1 estante con puerta abatible
1 puerta abatible
Adecuado para el montaje en la zona:
Art. MDL 221
Dimensiones: 1225x365x1500 mm (LxPxH)
Peso: 64,10 Kg
Módulo dotado de:
4 bandejas con goma y 16 divisores desplazables
1 cajón
1 porta-maletines extraíble con maletines
y contenedores
Adecuado para el montaje en la zona:
Art. MDL 222
Dimensiones: 1225x365x1500 mm (LxPxH)
Peso: 48,15 Kg
Módulo dotado de:
5 bandejas con goma y 20 divisores desplazables
Adecuado para el montaje en la zona:
MÓDULOS 1225 MM
*medida indicativa
D40
x2
x3
x1
x2
x2
x1
2 2a 3
5 5a
2 2a 5a
2 2a 3
5 5a
2 2a 3
5 5a
3a 5b
3a 5b
NV400 Furgón
L4 H2 Tracción trasera
14,9 m3
L3L H2 batalla 4332 mm
Art. SFM 450
Barra de fijación: 4500x30x35 mm (LxPxH)
Peso: 3,78 Kg
Barra de fijación para módulos con estribos y
tornillería.
La barra es obligatoria para poder fijar el
módulo al vehículo.
Art. SFM 300
Barra de fijación: 3000x30x35 mm (LxPxH)
Peso: 2,60 Kg
Barra de fijación para módulos con estribos y
tornillería.
La barra es obligatoria para poder fijar el
módulo al vehículo.
MÓDULOS 508 mm
Art. MDL 216
Dimensiones: 1016x365x1500 mm (LxPxH)
Peso: 40,90 Kg
Módulo dotado de:
5 bandejas con goma y 15 divisores desplazables
Adecuado para el montaje en la zona:
Art. MDL 217
Dimensiones: 1016x365x1500 mm (LxPxH)
Peso: 40,70 Kg
Módulo dotado de:
3 bandejas con goma y 9 divisores desplazables
1 estante con puerta abatible
1 travesaño con correas bloqua maletines
Adecuado para el montaje en la zona:
Art. MDL 214
Dimensiones: 1016x365x1500 mm (LxPxH)
Peso: 57,10 Kg
Módulo dotado de:
3 bandejas con goma y 9 divisores desplazables
2 cajones
1 estante con puerta abatible
1 puerta abatible
Adecuado para el montaje en la zona:
Art. MDL 215
Dimensiones: 1016x365x1500 mm (LxPxH)
Peso: 56,00 Kg
Módulo dotado de:
4 bandejas con goma y 12 divisores desplazables
1 cajón
1 porta-maletines extraíble con maletines
y contenedores
Adecuado para el montaje en la zona:
MÓDULOS 1016 MM
Art. MDL 247
Dimensiones: 508x365x1500 mm (LxPxH)
Peso: 29,20 Kg
Módulo dotado de:
3 bandejas con goma y 3 divisores desplazables
1 estante con puerta abatible
1 travesaño con correas bloqua maletines
Adecuado para el montaje en la zona:
Art. MDL 246
Dimensiones: 508x365x1500 mm (LxPxH)
Peso: 27,30 Kg
Módulo dotado de:
5 bandejas con goma y 5 divisores desplazables
Adecuado para el montaje en la zona:

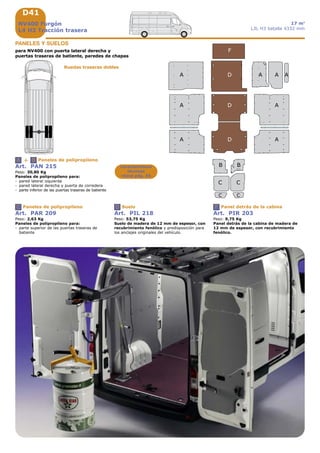

D41
A A
BB
D
F
D
A A
A
C C
C C
DA A
A
+A B
C D F
NV400 Furgón
L4 H3 Tracción trasera
17 m3
L3L H3 batalla 4332 mm
Paneles de polipropileno
Paneles de polipropileno Suelo Panel detrás de la cabina
Características
técnicas
véase pág. A5
PANELES Y SUELOS
para NV400 con puerta lateral derecha y
puertas traseras de batiente, paredes de chapas
Art. PAN 215
Peso: 30,80 Kg
Paneles de polipropileno para:
- pared lateral izquierda
- pared lateral derecha y puerta de corredera
- parte inferior de las puertas traseras de batiente
Art. PAR 209
Peso: 2,63 Kg
Paneles de polipropileno para:
- parte superior de las puertas traseras de
batiente
Art. PIL 218
Peso: 53,75 Kg
Suelo de madera de 12 mm de espesor, con
recubrimiento fenólico y predisposición para
los anclajes originales del vehículo.
Art. PIR 203
Peso: 9,75 Kg
Panel detrás de la cabina de madera de
12 mm de espesor, con recubrimiento
fenólico.
Ruedas traseras dobles

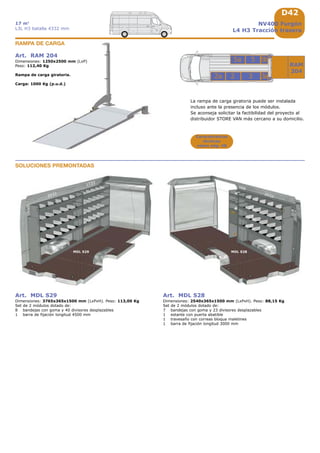

D42
3
5a 5
22a
RAM
204
5b
3a
2032
MDL S29 MDL S28
2032
508
1733
Art. RAM 204
Dimensiones: 1250x2500 mm (LxP)
Peso: 112,40 Kg
Rampa de carga giratoria.
Carga: 1000 Kg (p.u.d.)
RAMPA DE CARGA
Características
técnicas
véase pág. A8
NV400 Furgón
L4 H3 Tracción trasera
17 m3
L3L H3 batalla 4332 mm
La rampa de carga giratoria puede ser instalada
incluso ante la presencia de los módulos.
Se aconseja solicitar la factibilidad del proyecto al
distribuidor STORE VAN más cercano a su domicilio.
Art. MDL S29
Dimensiones: 3765x365x1500 mm (LxPxH). Peso: 113,00 Kg
Set de 2 módulos dotado de:
8 bandejas con goma y 40 divisores desplazables
1 barra de fijación longitud 4500 mm
Art. MDL S28
Dimensiones: 2540x365x1500 mm (LxPxH). Peso: 88,15 Kg
Set de 2 módulos dotado de:
7 bandejas con goma y 23 divisores desplazables
1 estante con puerta abatible
1 travesaño con correas bloqua maletines
1 barra de fijación longitud 3000 mm
SOLUCIONES PREMONTADAS
D43
3
3
3
508
max 1225
MDL 247
MDL 220
3a
3
MDL 247
5b
5
1016
SFM 450 SFM
300
5a
1016
508
MDL 214
MDL 215MDL 215
MDL 216
1016
1016
2
2a
950 mm*
max2540mm
max3765mm
3
3a
5
5b
5a
2
2a
Ejemplo de
composición
del lado izquierdo
Ejemplo de
composición
del lado derecho
NV400 Furgón
L4 H3 Tracción trasera
17 m3
L3L H3 batalla 4332 mm
Accesorios
véase la pág. A9
Características
técnicas véase
pág. A5
Art. MDL 220
Dimensiones: 1225x365x1500 mm (LxPxH)
Peso: 66,10 Kg
Módulo dotado de:
3 bandejas con goma y 12 divisores desplazables
2 cajones
1 estante con puerta abatible
1 puerta abatible
Adecuado para el montaje en la zona:
Art. MDL 221
Dimensiones: 1225x365x1500 mm (LxPxH)
Peso: 64,10 Kg
Módulo dotado de:
4 bandejas con goma y 16 divisores desplazables
1 cajón
1 porta-maletines extraíble con maletines
y contenedores
Adecuado para el montaje en la zona:
Art. MDL 222
Dimensiones: 1225x365x1500 mm (LxPxH)
Peso: 48,15 Kg
Módulo dotado de:
5 bandejas con goma y 20 divisores desplazables
Adecuado para el montaje en la zona:
MÓDULOS 1225 MM
*medida indicativa

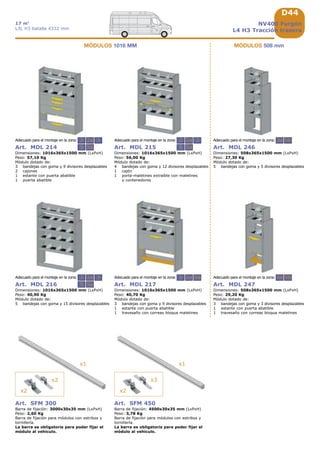

D44
x2
x3
x1
x2
x2
x1
2 2a 3
5 5a
2 2a 5a
2 2a 3
5 5a
2 2a 3
5 5a
3a 5b
3a 5b
NV400 Furgón
L4 H3 Tracción trasera
17 m3
L3L H3 batalla 4332 mm
Art. SFM 450
Barra de fijación: 4500x30x35 mm (LxPxH)
Peso: 3,78 Kg
Barra de fijación para módulos con estribos y
tornillería.
La barra es obligatoria para poder fijar el
módulo al vehículo.
Art. SFM 300
Barra de fijación: 3000x30x35 mm (LxPxH)
Peso: 2,60 Kg
Barra de fijación para módulos con estribos y
tornillería.
La barra es obligatoria para poder fijar el
módulo al vehículo.
MÓDULOS 508 mm
Art. MDL 216
Dimensiones: 1016x365x1500 mm (LxPxH)
Peso: 40,90 Kg
Módulo dotado de:
5 bandejas con goma y 15 divisores desplazables
Adecuado para el montaje en la zona:
Art. MDL 217
Dimensiones: 1016x365x1500 mm (LxPxH)
Peso: 40,70 Kg
Módulo dotado de:
3 bandejas con goma y 9 divisores desplazables
1 estante con puerta abatible
1 travesaño con correas bloqua maletines
Adecuado para el montaje en la zona:
Art. MDL 214
Dimensiones: 1016x365x1500 mm (LxPxH)
Peso: 57,10 Kg
Módulo dotado de:
3 bandejas con goma y 9 divisores desplazables
2 cajones
1 estante con puerta abatible
1 puerta abatible
Adecuado para el montaje en la zona:
Art. MDL 215
Dimensiones: 1016x365x1500 mm (LxPxH)
Peso: 56,00 Kg
Módulo dotado de:
4 bandejas con goma y 12 divisores desplazables
1 cajón
1 porta-maletines extraíble con maletines
y contenedores
Adecuado para el montaje en la zona:
MÓDULOS 1016 MM
Art. MDL 247
Dimensiones: 508x365x1500 mm (LxPxH)
Peso: 29,20 Kg
Módulo dotado de:
3 bandejas con goma y 3 divisores desplazables
1 estante con puerta abatible
1 travesaño con correas bloqua maletines
Adecuado para el montaje en la zona:
Art. MDL 246
Dimensiones: 508x365x1500 mm (LxPxH)
Peso: 27,30 Kg
Módulo dotado de:
5 bandejas con goma y 5 divisores desplazables
Adecuado para el montaje en la zona:
SU PARTNER STORE VAN
FAMI S.r.l.
Via Stazione Rossano 13
36027 Rosà, Vicenza ITALY
Tel. +39 0424 585455
Fax +39 0424 585482
www.storevan.com
info@storevan.com
Coordenadas geográficas:
Oficinas
N 45.702833 E 11.785122
Carga y entrega de mercancias
N 45.704579 E 11.787343

Más contenido relacionado

La actualidad más candente

EQUIPAMIENTO INTERIOR DE FURGONETAS TALLER - CATALOGO 2014 - FORD
EQUIPAMIENTO INTERIOR DE FURGONETAS TALLER - CATALOGO 2014 - FORDEQUIPAMIENTO INTERIOR DE FURGONETAS TALLER - CATALOGO 2014 - FORD
EQUIPAMIENTO INTERIOR DE FURGONETAS TALLER - CATALOGO 2014 - FORDInansur Equipamiento de Furgonetas

Catalogo rubiera placas alveolares
Catalogo rubiera placas alveolaresCatalogo rubiera placas alveolares
Catalogo rubiera placas alveolaresDiego Prieto

Reisofruta 2900 Catalog
Reisofruta 2900 CatalogReisofruta 2900 Catalog
Reisofruta 2900 CatalogPere Vilaró

Charla técnica de tubosistemas acueducto y alcantarillado
Charla técnica de tubosistemas acueducto y alcantarilladoCharla técnica de tubosistemas acueducto y alcantarillado
Charla técnica de tubosistemas acueducto y alcantarilladoJUAN URIBE

Catalogo completo soportes_tuberia
Catalogo completo soportes_tuberiaCatalogo completo soportes_tuberia
Catalogo completo soportes_tuberiaopenmind56

N.p. módulos de muebles de taller
N.p. módulos de muebles de tallerN.p. módulos de muebles de taller
N.p. módulos de muebles de tallerBarin SA

Presentación Comtuválvula S.A.S.
Presentación Comtuválvula S.A.S.Presentación Comtuválvula S.A.S.
Presentación Comtuválvula S.A.S.dementeweb

PIHER 2014 ES/EN
PIHER 2014 ES/ENPIHER 2014 ES/EN
PIHER 2014 ES/ENpiherclamps

Catálogo escaleras portátiles de aluminio KTL - 2014
Catálogo escaleras portátiles de aluminio KTL - 2014Catálogo escaleras portátiles de aluminio KTL - 2014
Catálogo escaleras portátiles de aluminio KTL - 2014Suministros Herco

CANALIZACIONES DE HORMIGÓN: Estado actual y proyección
CANALIZACIONES DE HORMIGÓN: Estado actual y proyecciónCANALIZACIONES DE HORMIGÓN: Estado actual y proyección
CANALIZACIONES DE HORMIGÓN: Estado actual y proyecciónANDECE


La actualidad más candente (20)

EQUIPAMIENTO INTERIOR DE FURGONETAS TALLER - CATALOGO 2014 - FORD
EQUIPAMIENTO INTERIOR DE FURGONETAS TALLER - CATALOGO 2014 - FORDEQUIPAMIENTO INTERIOR DE FURGONETAS TALLER - CATALOGO 2014 - FORD
EQUIPAMIENTO INTERIOR DE FURGONETAS TALLER - CATALOGO 2014 - FORD

CATALOGO GENERAL MULTIMARCA
CATALOGO GENERAL MULTIMARCACATALOGO GENERAL MULTIMARCA
CATALOGO GENERAL MULTIMARCA

Catalogo rubiera placas alveolares
Catalogo rubiera placas alveolaresCatalogo rubiera placas alveolares
Catalogo rubiera placas alveolares

Reisofruta 2900 Catalog
Reisofruta 2900 CatalogReisofruta 2900 Catalog
Reisofruta 2900 Catalog

Charla técnica de tubosistemas acueducto y alcantarillado
Charla técnica de tubosistemas acueducto y alcantarilladoCharla técnica de tubosistemas acueducto y alcantarillado
Charla técnica de tubosistemas acueducto y alcantarillado

Ktl catalogo-general
Ktl catalogo-generalKtl catalogo-general
Ktl catalogo-general

Informe mantenimiento apron feeders octubre 2017
Informe mantenimiento apron feeders octubre 2017Informe mantenimiento apron feeders octubre 2017
Informe mantenimiento apron feeders octubre 2017

INFORME nuevo empalme FAJA OVERLAND ST5000 - ST5600
INFORME nuevo empalme FAJA OVERLAND ST5000 - ST5600INFORME nuevo empalme FAJA OVERLAND ST5000 - ST5600
INFORME nuevo empalme FAJA OVERLAND ST5000 - ST5600

Informe 4400152462
Informe 4400152462Informe 4400152462
Informe 4400152462

Catalogo completo soportes_tuberia
Catalogo completo soportes_tuberiaCatalogo completo soportes_tuberia
Catalogo completo soportes_tuberia

Informe reemplazo de bastidores y polines 4400138244
Informe reemplazo de bastidores y polines 4400138244Informe reemplazo de bastidores y polines 4400138244
Informe reemplazo de bastidores y polines 4400138244

N.p. módulos de muebles de taller
N.p. módulos de muebles de tallerN.p. módulos de muebles de taller
N.p. módulos de muebles de taller

Informe reemplazo de bastidores y polines 4400152853
Informe reemplazo de bastidores y polines 4400152853Informe reemplazo de bastidores y polines 4400152853
Informe reemplazo de bastidores y polines 4400152853

Jmc valvulas
Jmc valvulasJmc valvulas
Jmc valvulas

Presentación Comtuválvula S.A.S.
Presentación Comtuválvula S.A.S.Presentación Comtuválvula S.A.S.
Presentación Comtuválvula S.A.S.

PIHER 2014 ES/EN
PIHER 2014 ES/ENPIHER 2014 ES/EN
PIHER 2014 ES/EN

Catálogo escaleras portátiles de aluminio KTL - 2014
Catálogo escaleras portátiles de aluminio KTL - 2014Catálogo escaleras portátiles de aluminio KTL - 2014
Catálogo escaleras portátiles de aluminio KTL - 2014

CANALIZACIONES DE HORMIGÓN: Estado actual y proyección
CANALIZACIONES DE HORMIGÓN: Estado actual y proyecciónCANALIZACIONES DE HORMIGÓN: Estado actual y proyección
CANALIZACIONES DE HORMIGÓN: Estado actual y proyección

Catalogo premex
Catalogo premexCatalogo premex
Catalogo premex

400.034.pdf
400.034.pdf400.034.pdf
400.034.pdf


Destacado

1er boletín experiencias
1er boletín experiencias1er boletín experiencias
1er boletín experienciasDavid Camps

Labotatorio Mágico Labchecap
Labotatorio Mágico LabchecapLabotatorio Mágico Labchecap
Labotatorio Mágico Labchecapestalopromo12

Creando una nueva generacion de líderes con calidad humana
Creando una nueva generacion de líderes con calidad humanaCreando una nueva generacion de líderes con calidad humana
Creando una nueva generacion de líderes con calidad humanaSebastián Valdivieso González

Hypno - NLP Training Course for Self - Transformer
Hypno - NLP Training Course for Self - TransformerHypno - NLP Training Course for Self - Transformer
Hypno - NLP Training Course for Self - TransformerDr.Wasit Prombutr

Totalpack Printed Tape Pricelist
Totalpack Printed Tape PricelistTotalpack Printed Tape Pricelist
Totalpack Printed Tape PricelistTOTALPACK

Duane Yates Curriculum Vitae
Duane Yates Curriculum VitaeDuane Yates Curriculum Vitae
Duane Yates Curriculum VitaeDuane Yates

Fd s graz2012_gesamt_druck_o
Fd s graz2012_gesamt_druck_oFd s graz2012_gesamt_druck_o
Fd s graz2012_gesamt_druck_oEva Laspas

El Riesgo de Maremotos en la Península Ibérica, a la luz de la catástrofe del...
El Riesgo de Maremotos en la Península Ibérica, a la luz de la catástrofe del...El Riesgo de Maremotos en la Península Ibérica, a la luz de la catástrofe del...
El Riesgo de Maremotos en la Península Ibérica, a la luz de la catástrofe del...Abel López Díez

Lean Design and Development
Lean Design and DevelopmentLean Design and Development
Lean Design and DevelopmentBusiness901

Integracion de base de datos en toma de decisiones sigsa web lic. horacio pel...
Integracion de base de datos en toma de decisiones sigsa web lic. horacio pel...Integracion de base de datos en toma de decisiones sigsa web lic. horacio pel...
Integracion de base de datos en toma de decisiones sigsa web lic. horacio pel...Carlos Gomez

8 parameter polycyclic aromatic hydrocarbo ns
8   parameter polycyclic aromatic hydrocarbo ns8   parameter polycyclic aromatic hydrocarbo ns
8 parameter polycyclic aromatic hydrocarbo nsSamson Supeno

Post discharge use of nebulized pulmicort respules® in children after an emer...
Post discharge use of nebulized pulmicort respules® in children after an emer...Post discharge use of nebulized pulmicort respules® in children after an emer...
Post discharge use of nebulized pulmicort respules® in children after an emer...Ashraf ElAdawy

Alisea Acqua
Alisea AcquaAlisea Acqua
Alisea AcquaSteToro


Destacado (20)

CPD Saturday
CPD SaturdayCPD Saturday
CPD Saturday

Advertiz C'est Simple
Advertiz C'est SimpleAdvertiz C'est Simple
Advertiz C'est Simple

1er boletín experiencias
1er boletín experiencias1er boletín experiencias
1er boletín experiencias

Portfolio Alejandro Jiménez Hernández
Portfolio Alejandro Jiménez HernándezPortfolio Alejandro Jiménez Hernández
Portfolio Alejandro Jiménez Hernández

Labotatorio Mágico Labchecap
Labotatorio Mágico LabchecapLabotatorio Mágico Labchecap
Labotatorio Mágico Labchecap

Creando una nueva generacion de líderes con calidad humana
Creando una nueva generacion de líderes con calidad humanaCreando una nueva generacion de líderes con calidad humana
Creando una nueva generacion de líderes con calidad humana

Introducción a la Norma EN 15085 (06/16)
Introducción a la Norma EN 15085 (06/16)Introducción a la Norma EN 15085 (06/16)
Introducción a la Norma EN 15085 (06/16)

Hypno - NLP Training Course for Self - Transformer
Hypno - NLP Training Course for Self - TransformerHypno - NLP Training Course for Self - Transformer
Hypno - NLP Training Course for Self - Transformer

Convergencia de la Seguridad
Convergencia de la SeguridadConvergencia de la Seguridad
Convergencia de la Seguridad

Totalpack Printed Tape Pricelist
Totalpack Printed Tape PricelistTotalpack Printed Tape Pricelist
Totalpack Printed Tape Pricelist

Brunhofer, Matthew 11.03.15
Brunhofer, Matthew 11.03.15Brunhofer, Matthew 11.03.15
Brunhofer, Matthew 11.03.15

Duane Yates Curriculum Vitae
Duane Yates Curriculum VitaeDuane Yates Curriculum Vitae
Duane Yates Curriculum Vitae

Fd s graz2012_gesamt_druck_o
Fd s graz2012_gesamt_druck_oFd s graz2012_gesamt_druck_o
Fd s graz2012_gesamt_druck_o

Tablas
TablasTablas
Tablas

El Riesgo de Maremotos en la Península Ibérica, a la luz de la catástrofe del...
El Riesgo de Maremotos en la Península Ibérica, a la luz de la catástrofe del...El Riesgo de Maremotos en la Península Ibérica, a la luz de la catástrofe del...
El Riesgo de Maremotos en la Península Ibérica, a la luz de la catástrofe del...

Lean Design and Development
Lean Design and DevelopmentLean Design and Development
Lean Design and Development

Integracion de base de datos en toma de decisiones sigsa web lic. horacio pel...
Integracion de base de datos en toma de decisiones sigsa web lic. horacio pel...Integracion de base de datos en toma de decisiones sigsa web lic. horacio pel...
Integracion de base de datos en toma de decisiones sigsa web lic. horacio pel...

8 parameter polycyclic aromatic hydrocarbo ns
8   parameter polycyclic aromatic hydrocarbo ns8   parameter polycyclic aromatic hydrocarbo ns
8 parameter polycyclic aromatic hydrocarbo ns

Post discharge use of nebulized pulmicort respules® in children after an emer...
Post discharge use of nebulized pulmicort respules® in children after an emer...Post discharge use of nebulized pulmicort respules® in children after an emer...
Post discharge use of nebulized pulmicort respules® in children after an emer...

Alisea Acqua
Alisea AcquaAlisea Acqua
Alisea Acqua


Similar a EQUIPAMIENTO INTERIOR DE FURGONETAS TALLER - CATALOGO GENERAL NISSAN 2014

Catalogo de equipos de izaje certificadosIsem spa
Catalogo de equipos de izaje certificadosIsem spaCatalogo de equipos de izaje certificadosIsem spa
Catalogo de equipos de izaje certificadosIsem spassuser19fabf

Sistemas de elevación Ox Worldwide
Sistemas de elevación Ox WorldwideSistemas de elevación Ox Worldwide
Sistemas de elevación Ox WorldwideCargo Flet Blasant

Catalogo general isem ltda
Catalogo general isem ltdaCatalogo general isem ltda
Catalogo general isem ltdahurgon

Tema de apoyo catalogo tecnico-ascensores
Tema de apoyo catalogo tecnico-ascensoresTema de apoyo catalogo tecnico-ascensores
Tema de apoyo catalogo tecnico-ascensoresFrancineCrespo

Haleco - Catálogo de balizamiento skipper
Haleco - Catálogo de balizamiento skipperHaleco - Catálogo de balizamiento skipper
Haleco - Catálogo de balizamiento skipperHaleco Iberia

PRE ITV. Soluciones Equipamiento
PRE ITV. Soluciones EquipamientoPRE ITV. Soluciones Equipamiento
PRE ITV. Soluciones Equipamientovelyen sandra

Catalogo displays
Catalogo displaysCatalogo displays
Catalogo displaysEmaser

Catalogo displays
Catalogo displaysCatalogo displays
Catalogo displaysEmaser

Catalogo-de-productos- Poliflex
Catalogo-de-productos- PoliflexCatalogo-de-productos- Poliflex
Catalogo-de-productos- PoliflexVALEVS

catalogo-plasticir.pdf
catalogo-plasticir.pdfcatalogo-plasticir.pdf
catalogo-plasticir.pdfedwar murillo


Similar a EQUIPAMIENTO INTERIOR DE FURGONETAS TALLER - CATALOGO GENERAL NISSAN 2014 (20)

C. salud sc 2
C. salud sc 2C. salud sc 2
C. salud sc 2

Presentación dinalager oficial baja
Presentación dinalager oficial bajaPresentación dinalager oficial baja
Presentación dinalager oficial baja

Gabinetes S9000
Gabinetes S9000Gabinetes S9000
Gabinetes S9000

Catalogo de equipos de izaje certificadosIsem spa
Catalogo de equipos de izaje certificadosIsem spaCatalogo de equipos de izaje certificadosIsem spa
Catalogo de equipos de izaje certificadosIsem spa

GAMA DE PRODUCTO EXCELWAY
GAMA DE PRODUCTO EXCELWAYGAMA DE PRODUCTO EXCELWAY
GAMA DE PRODUCTO EXCELWAY

Postes de fibra de vidrio
Postes de fibra de vidrioPostes de fibra de vidrio
Postes de fibra de vidrio

Spreader beams
Spreader beamsSpreader beams
Spreader beams

Sistemas de elevación Ox Worldwide
Sistemas de elevación Ox WorldwideSistemas de elevación Ox Worldwide
Sistemas de elevación Ox Worldwide

remaches
remachesremaches
remaches

Remache1
Remache1Remache1
Remache1

Catalogo general isem ltda
Catalogo general isem ltdaCatalogo general isem ltda
Catalogo general isem ltda

Tema de apoyo catalogo tecnico-ascensores
Tema de apoyo catalogo tecnico-ascensoresTema de apoyo catalogo tecnico-ascensores
Tema de apoyo catalogo tecnico-ascensores

Haleco - Catálogo de balizamiento skipper
Haleco - Catálogo de balizamiento skipperHaleco - Catálogo de balizamiento skipper
Haleco - Catálogo de balizamiento skipper

PRE ITV. Soluciones Equipamiento
PRE ITV. Soluciones EquipamientoPRE ITV. Soluciones Equipamiento
PRE ITV. Soluciones Equipamiento

Catalogo
CatalogoCatalogo
Catalogo

Catalogo displays
Catalogo displaysCatalogo displays
Catalogo displays

Catalogo displays
Catalogo displaysCatalogo displays
Catalogo displays

Catalogo-de-productos- Poliflex
Catalogo-de-productos- PoliflexCatalogo-de-productos- Poliflex
Catalogo-de-productos- Poliflex

Ado catalogo-2022-23
Ado catalogo-2022-23Ado catalogo-2022-23
Ado catalogo-2022-23

catalogo-plasticir.pdf
catalogo-plasticir.pdfcatalogo-plasticir.pdf
catalogo-plasticir.pdf


EQUIPAMIENTO INTERIOR DE FURGONETAS TALLER - CATALOGO GENERAL NISSAN 2014

  • 1. Equipamiento Vehículos Comerciales Nissan Catálogo n° C CT es S15 04 PROFESIONALIDAD EN MOVIMIENTO
  • 2. A1A1A1 Seguridad CRASH TEST STORE VAN PRODUCCIÓN CERTIFICADA Certificados desde hace más de una década en el sistema de aseguramiento de la calidad. Superada brillantemente la prueba de CRASH TEST llevada a cabo según las últimas normativas euro- peas ECE-R17 con impacto a 50 Km/h. - Los suelos y los paneles se entregan en varias piezas. - Los suelos, paneles, bacas y portaescaleras se entregan desmontados. - Los módulos se entregan preensamblados con el material de anclaje al vehículo. - Para la instalación de los productos se aconseja contactar con nuestra red de instaladores autorizados (véase contraportada). - Los productos se entregan embalados. - 3 años de garantía sobre nuestros productos. - Las capacidades de carga se refieren a los pesos uniformemente distribuidos. (p.u.d.) CONDICIONES DE ENTREGA
  • 3. A2A2 Seguridad SEGURIDAD PROBADA Y CERTIFICADA FAMI obtuvo la prestigiosa certificación GS para el equipamiento interior y las rampas de carga. FAMI posee también la rara certificación GS para las bacas y los portaescaleras.
  • 4. A3A3A3 PROFESIONALIDAD EN MOVIMIENTO Una atención constante a la orientación del mercado, junto con la búsqueda de la personalización, ha sido la estrategia exitosa que dio como fruto la última creación de Fami: la marca Store Van. Store Van es una marca que identifica los equipamientos para los vehículos comerciales de todas las marcas. El cuidado minucioso con que se han diseñado los módulos de equipamiento y la adaptabilidad a las múltiples personalizaciones han demostrado la calidad y la superioridad de Store Van en todos sus detalles. Dicho éxito situó a Store Van entre las marcas más prestigiosas y requeridas por los fabricantes de vehículos comerciales internacionales. Store Van fue la primera en introducir en el mercado un método de instalación original que no prevé taladros en la carrocería para fijar los equipamientos, asegura funcionalidad, calidad, robustez y diseño a los simples profesionales así como a las grandes flotas. Store Van ES UNA MARCA DEL GRUPO FAMI SISTEMAS DE CALIDAD PARA LA LOGÍSTICA La estrategia de Fami se desarrolla a través de la ductilidad del producto y de la capacidad de convertir sus proyectos en únicos y personalizados. Esto permitió estudiar sistemas de equipamiento que satisfagan todas las exigencias de los clientes, gracias a procesos industriales modernos. Fami es una de las empresas líderes del sector que trata los productos de equipamiento industrial, dando prioridad a la tecnología, a la sensibilidad, al diseño y firmando cada uno de sus productos, confirmándose como una gran empresa en equili- brio perfecto entre tecnología y corazón. Fami se caracteriza por la alta tecnología y las soluciones originales, tales como el almacena- miento industrial, las estaciones de trabajo y los sistemas conductivos para la industria electrónica. Todas soluciones modernas que permiten una gran capacidad de aplicaciones y de diversifica- ciones. Creadas para que Fami se convierta en el líder de su sector en lo que se refiere a competencia y competitividad.
  • 5. A4A4 C5-C8 B5-B8 C9-C12 C13-C16 C17-C20 D5-D8 D9-D12 D13-D16 D17-D20 D25-D28 D21-D24 D29-D32 D33-D36 D37-D40 D41-D44 Índice MODELO CARACTERÍSTICAS DEL VEHÍCULO PÁG. Primastar Furgón Corta Normal NV200 Furgón 5,2 m3 L1 H1 batalla 3098 mm altura 1963 mm 4,2 m3 L1 H1 batalla 2725 mm altura 1860 mm Primastar Furgón Corta Sobreelevada 7,09 m3 L1 H2 batalla 3098 mm altura 2465 mm Primastar Furgón Larga Normal 5,9 m3 L2 H1 batalla 3498 mm altura 1962 mm Primastar Furgón Larga Sobreelevada 8,36 m3 L2 H2 batalla 3498 mm altura 2464 mm NV400 Furgón L4 H3 Tracción trasera 17 m3 L3L H3 batalla 4332 mm altura 2815 mm NV400 Furgón L1 H1 Tracción delantera 8 m3 L1 H1 batalla 3182 mm altura 2305 mm NV400 Furgón L1 H2 Tracción delantera 9 m3 L1 H2 batalla 3182 mm altura 2500 mm NV400 Furgón L2 H2 Tracción delantera 10,8 m3 L2 H2 batalla 3682 mm altura 2500 mm NV400 Furgón L3 H2 Tracción delantera 13 m3 L3 H2 batalla 4332 mm altura 2500 mm NV400 Furgón L2 H3 Tracción delantera 12,3 m3 L2 H3 batalla 3682 mm altura 2750 mm NV400 Furgón L3 H2 Tracción trasera 12,4 m3 L2L H2 batalla 3682 mm altura 2550 mm NV400 Furgón L3 H3 Tracción delantera 14,8 m3 L3 H3 batalla 4332 mm altura 2750 mm NV400 Furgón L3 H3 Tracción trasera 14,2 m3 L2L H3 batalla 3682 mm altura 2815 mm NV400 Furgón L4 H2 Tracción trasera 14,9 m3 L3L H2 batalla 4332 mm altura 2550 mm
  • 6. A5A5A5 Paneles de polipropileno alveolar de 4 mm de espesor con superficie resistente al rayado. Ligeros y resistentes. Características técnicas PANELES
  • 7. A6A6 Suelos de carga preconformados en una o varias piezas encastrables, con inserciones de aluminio extruido. Hecho de madera contraplacada fenólica combinada con abedul y conífera, espesor 12 mm, resinado en ambos lados y con un tratamiento antidesgaste y antideslizante sobre la superficie practicable. Estantes extraíbles para uno o dos maletines con posibilidad de introducir maletines de diferente altura y profundidad Carga: 50 Kg Apertura fácil y intuitiva con una sola mano y bloqueo mecánico de seguridad del cajón abierto y cerrado mediante el tirador. Amplia posibilidad de dividir los cajones con accesorios de plástico o de metal. Carga: 50 Kg Características técnicas SUELOS CAJONES ESTANTE EXTRAÍBLE Banco extraíble con tornillo de acero, base giratoria, anchura mordazas 100 mm. BANCOS PARA TORNILLO
  • 8. A7A7A7 Características técnicas Portaescaleras TALENTO con sistema de bajada frenada para escaleras de hasta 60 kg. Portaescaleras ALADIN con sistema de bajada y subida servoasistido para escaleras de hasta 60 kg.
  • 9. A8A8 1 2 3 4 Rampas de carga servoasistidas con estructura de tubos de acero y superficie de aluminio antideslizante. Acoplamiento al vehículo mediante columna telescópica y sistema de apoyo de los soportes de posicionamiento automático. Carga: de 600 a 1500 Kg. RAMPAS DE CARGA Características técnicas
  • 10. A9A9A9 MALETINES DE 292 mm DE PROFUNDIDAD MALETINES DE 343 mm DE PROFUNDIDAD Accesorios Art. VAL 001 Maletín con contenedores Dim. 438x292x67 mm (LxPxH) Soluc. interna con: 2 contenedores verdes, 2 azules, 5 amarillos, 10 rojos. Art. VAL 002 Maletín con contenedores Dim. 438x292x67 mm (LxPxH) Soluc. interna con: 8 contenedores azules, 8 rojos. Art. VAL 005 Maletín con contenedores Dim. 438x343x67 mm (LxPxH) Soluc. interna con: 2 contenedores verdes, 3 azules, 6 amarillos, 12 rojos. Art. VAL 006 Maletín con contenedores Dim. 438x343x67 mm (LxPxH) Soluc. interna con: 8 contenedores verdes. Art. VAL 007 Maletín con contenedores Dim. 438x343x102 mm (LxPxH) Soluc. interna con: 2 contenedores verdes, 3 azules, 6 amarillos, 12 rojos. Bandeja sup. 24 rojos y 12 amarillos. Art. VAL 003 Maletín con contenedores Dim. 438x292x102 mm (LxPxH) Soluc. interna con: 2 contenedores azules, 2 verdes, 5 amarillos, 10 rojos. Bandeja sup. 20 rojos y 10 amarillos. Art. VAL 004 Maletín con contenedores Dim. 438x292x102 mm (LxPxH) Soluc. interna con: 4 contenedores verdes, 4 azules. Bandeja sup. 20 rojos y 10 amarillos. Art. VAL 008 Maletín con contenedores Dim. 438x343x102 mm (LxPxH) Soluc. interna con: 12 contenedores azules. Bandeja sup. 24 rojos y 12 amarillos.
  • 11. A10 Kit lavamanos Kit barra sujeta-carga disponibles en 3 dimensiones: Art. ACS 009 Longitud 1000 mm. Juego de 2 correas en poliéster longitud 3260 mm. Art. ACS 010 Longitud 1500 mm. Juego de 2 correas en poliéster longitud 3260 mm. Art. ACS 011 Longitud 2000 mm. Juego de 2 correas en poliéster longitud 3260 mm. Botiquín de urgencias Art. ACS 004 Portarrollo con papel Ø 140 mm Art. ACS 005 Portaerosoles Art. ACS 007 Soportes sujeta cables de aluminio pintado Art. ACS 008 Portadocumentos DIN A4 Art. ACS 006 Art. ACS 001 Kit portabidones con bidón en hierro capacidad 20 litros Art. ACS 002 Soportes con correa para botellas y extintores Art. ACS 003 Accesorios ACCESORIOS PARA MODULOS BARRAS SUJETA-CARGA Y CORREAS
  • 12. A11 Accesorios bajo pedido Polipasto giratorio con freno de posicionamiento y brazo plegable. Incorpora un motor de 12 V y gancho de levantamiento que se desliza sobre guías de aluminio y fin de carrera eléctrico, dotado de mando a distancia con cable. Carga de: 150 a 190 Kg. ACCESORIO BAJO PEDIDO NO DISPONIBLE PARA TODAS LAS VERSIONES POLIPASTO COMPRESORES Y ESTANTES EXTRAÍBLES HORIZONTALES Estantes extraíbles horizontales de aluminio. Bloqueo mecánico del estante abierto y cerrado. Posibilidad de frenar el estante abierto en cualquier posición. Carga: 300 Kg. Extracción: 60% Compresores verticales 220V - 380V. Capacidad de: 50 - 100 LT
  • 13. A12 Accesorios bajo pedido BANCOS BASCULANTES PARA TORNILLOS PUERTAS BASCULANTES ESTANTES Bancos basculantes para tornillos de banco con apoyo en el suelo. Posibilidad de regular el plano de trabajo en altura. Anchura planos: 240 / 340 mm Profundidad: 1150 mm Puertas basculantes con apertura asistida. Anchura: 508 / 717 / 1016 / 1225 / 1524 mm Altura útil: 350 / 400 mm Estantes disponibles para módulos: Anchura: 508 / 717 / 1016 / 1225 / 1524 mm Profundidad: 265 / 365 mm Altura frontal: 35 mm Altura posterior: 100 mm disponibles con o sin contenedores de polipropileno
  • 14. B1B1 NV200 L1 H1 - 4,2 m3 › VELOCIDAD DE MONTAJE › MODULARIDAD COMPLETA › ELEMENTOS INSONORIZANTES DE SEGURIDAD ENTRE LOS DIFERENTES COMPONENTES DE METAL › FORMAS ERGONOMÉTRICAS › REGULACIÓN DE LA ALTURA DE LOS DIFERENTES ELEMENTOS CON PASO DE 25 mm Estratégicamentefuertes Vehículo equipado con: 1 art. POS 218 portaescaleras* (sin escalera) 1 art. PIL 221 suelo de madera 1 art. PAN 217 paneles de polipropileno 1 art. MDL 008 módulo 1 art. MDL 041 módulo 1 art. MDL 065 módulo 1 art. MDL 007 módulo 1 art. SFM 200 barra de fijación 1 art. ACS 004 botiquín de urgencias 1 art. ACS 007 portaerosoles 1 art. ACS 005 portarrodillos con papel 1 art. ACS 008 soporte sujeta cable de aluminio pintado 1 art. ACS 003 soporte con correa para botellas y extintores (entregado sin extintor) * Entregado sin porta tubos (para informaciones pregunte el distribuidor STORE VAN más cercano a su domicilio)
  • 16. B3
  • 17. B4
  • 18. B5 A C D F F DA A A A A A A C BB + BA C D F 4,2 m3 L1 H1 batalla 2725 mm Art. POT 218 Dimensiones: 2000x1400 mm (LxP) Peso: 22,61 Kg Bacas dotadas de: 3 barras de aluminio con anclajes y perfil de goma 2 bordes laterales de aluminio longitud 2000 mm 1 rodillo de carga de aluminio Tornillería de fijación suministrada de acero inoxidable. Carga: 127 Kg (p.u.d.) Art. POS 218 Dimensiones: 2110x1380 mm (LxP) Peso: 44,15 Kg Portaescaleras dotado de: 3 barras de aluminio con anclajes y perfil de goma 1 bordo lateral de aluminio longitud 2000 mm 1 rodillo de carga de aluminio 1 guia portaescaleras de aluminio y acero inoxidable serie TALENTO longitud 2110 mm Tornillería de fijación suministrada de acero inoxidable. Carga: 105 Kg (p.u.d.) La guia portaescaleras puede montarse a derecha o a izquierda BACAS sólo para NV200 puerta traseras de batiente PORTAESCALERAS sólo para NV200 puerta traseras de batiente Característi- cas técnicas véase pág. A7 PANELES Y SUELOS para NV200 con puerta lateral derecha y puertas traseras de batiente, paredes de chapas Característi- cas técnicas véase pág. A5 NV200 Furgón Art. PAN 217 Peso: 5,55 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Paneles de polipropileno Art. PAR 210 Peso: 0,80 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 221 Peso: 21,20 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 204 Peso: 5,58 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina
  • 19. B6 1524 717 MDL 005MDL S30 NV200 Furgón4,2 m3 L1 H1 batalla 2725 mm Art. MDL S30 Dimensiones: 1524x365x1100 mm (LxPxH). Peso: 38,7 Kg Módulo dotado de: 3 bandejas con goma y 15 divisores desplazables 1 barra de fijación longitud 2000 mm Art. MDL 005 Dimensiones: 717x365x900 mm (LxPxH). Peso: 32,9 Kg Módulo dotado de: 1 bandeja con goma y 2 divisores desplazables 2 cajones 1 estante con puerta abatible SOLUCIONES PREMONTADAS
  • 20. B7 3 5 2 630 mm* 717mm max1524mm 3 2 717 5 MDL 007 SFM 200 max 1524 MDL 008 MDL 041 1016 508 MDL 065 52 552 NV200 Furgón 4,2 m3 L1 H1 batalla 2725 mm Art. MDL 007 Dimensiones: 717x365x900 mm (LxPxH) Peso: 42,7 Kg Módulo dotado de: 3 bandejas con goma y 6 divisores desplazables 1 banco extraíble con tornillo con mordazas de 100 mm de longitud y sujetador de tubos de 1/2" hasta 1½" Art. MDL 041 Dimensiones: 508x365x900 mm (LxPxH) Peso: 18,85 Kg Módulo dotado de: 1 bandeja con goma y 1 divisor desplazable 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona:Adecuado para el montaje en la zona: Art. MDL 006 Dimensiones: 717x365x900 mm (LxPxH) Peso: 22,7 Kg Módulo dotado de: 3 bandejas con goma y 6 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 005 Dimensiones: 717x365x900 mm (LxPxH) Peso: 32,9 Kg Módulo dotado de: 1 bandeja con goma y 2 divisores desplazables 2 cajones 1 estante con puerta abatible Art. MDL 040 Dimensiones: 508x365x900 mm (LxPxH) Peso: 16,93 Kg Módulo dotado de: 3 bandejas con goma y 3 divisores desplazables Adecuado para el montaje en la zona:Adecuado para el montaje en la zona: *medida indicativa Caracterí- sticas técnicas véase pág. A5 Accesorios véase la pág. A9 MÓDULOS 717 MMMÓDULOS 508 MM Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho
  • 21. B8 3 3 3 2 + 3 x2 x2 x1 NV200 Furgón4,2 m3 L1 H1 batalla 2725 mm Art. MDL 008 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 41,7 Kg Módulo dotado de: 1 bandeja con goma y 3 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 010 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 60,1 Kg Módulo dotado de: 1 bandeja con goma y 3 divisores desplazables 3 cajones 3 porta-maletines extraíbles con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 009 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 25,4 Kg Módulo dotado de: 3 bandejas con goma y 9 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 065 Dimensiones: 1524x265x200 mm (LxPxH) Peso: 9,15 Kg Módulo dotado de: 1 bandeja con goma y 5 divisores desplazables Adecuado para el montaje en la zona: Art. SFM 200 Barra de fijación: 2000x30x35 mm (LxPxH) Peso: 1,88 Kg Barra de fijación para módulos superiores con estribos y tornillería. La barra es obligatoria para poder fijar el módulo adicional MDL 065 al vehículo. MÓDULOS 1016 MM MÓDULOS ADICIONAL 1524 MM
  • 22. C1 Primastar L2 H1 - 5,94 m3 › VELOCIDAD DE MONTAJE › MODULARIDAD COMPLETA › ELEMENTOS INSONORIZANTES DE SEGURIDAD ENTRE LOS DIFERENTES COMPONENTES DE METAL › FORMAS ERGONOMÉTRICAS › REGULACIÓN DE LA ALTURA DE LOS DIFERENTES ELEMENTOS CON PASO DE 25 mm Estratégicamentefuertes Vehículo equipado con: 1 art. POS 205 portaescaleras (sin escalera) 1 art. PIL 207 suelo de madera 1 art. PAN 204 paneles de polipropileno 1 art. PAR 202 paneles de polipropileno 1 art. MDL 008 módulo 1 art. MDL 010 módulo 1 art. MDL 012 módulo 1 art. MDL 038 módulo 1 art. SFM 300 barra de fijación 1 art. ACS 004 botiquín de urgencias 2 art. ACS 007 portaerosoles 1 art. ACS 005 portarrodillos con papel 1 art. ACS 003 soporte con correa para botellas y extintores (entregado sin extintor)
  • 24. C3
  • 25. C4
  • 26. C5 A C A D F D A A C A D F A C D F C A A D F D A A C Art. PAR 202 Peso: 1,33 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno 5,2 m3 L1 H1 batalla 3098 mm PANELES Y SUELOS para PRIMASTAR con puerta lateral derecha y puertas traseras de batiente, paredes de chapas PANELES Y SUELOS para PRIMASTAR con puerta lateral derecha y portón trasero, paredes de chapas Art. PAN 203 Peso: 7,67 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera Paneles de polipropileno Art. PIL 205 Peso: 29,35 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 201 Peso: 10,60 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina Art. PAN 203 Peso: 7,67 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera Paneles de polipropileno Art. PAR 203 Peso: 1,42 Kg Paneles de polipropileno para: - parte superior del portón de chapa Paneles de polipropileno Art. PIL 206 Peso: 29,35 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 201 Peso: 10,60 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina Característi- cas técnicas véase pág. A5 Característi- cas técnicas véase pág. A5 PRIMASTAR Furgón Corta Normal
  • 27. C6 1733 1016 MDL 008 MDL S01 PRIMASTAR Furgón Corta Normal 5,2 m3 L1 H1 batalla 3098 mm Art. POT 203 Dimensiones: 2750x1700 mm (LxP) Peso: 30,42 Kg Bacas dotadas de: 4 barras de aluminio con anclajes y perfil de goma 2 bordes laterales de aluminio longitud 2750 mm 1 rodillo de carga de aluminio Tornillería de fijación suministrada de acero inoxidable. Carga: 169 Kg (p.u.d.) Art. POS 203 Dimensiones: 2750x1680 mm (LxP) Peso: 54,83 Kg Portaescaleras dotado de: 4 barras de aluminio con anclajes y perfil de goma 1 bordo lateral de aluminio longitud 2750 mm 1 rodillo de carga de aluminio 1 guia portaescaleras de aluminio y acero inoxidable serie TALENTO longitud 2650 mm 1 barra de conexión en aluminio Tornillería de fijación suministrada de acero inoxidable. Carga: 145 Kg (p.u.d.) La guia portaescaleras puede montarse a derecha o a izquierda Art. MDL S01 Dimensiones: 1733x365x1200 mm (LxPxH). Peso: 43,25 Kg Módulo dotado de: 3 bandejas con goma y 15 divisores desplazables 1 barra de fijación longitud 2500 mm Art. MDL 008 Dimensiones: 1016x365x900 mm (LxPxH). Peso: 41,7 Kg Módulo dotado de: 1 bandeja con goma y 3 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible SOLUCIONES PREMONTADAS BACAS sólo para PRIMASTAR puerta traseras de batiente PORTAESCALERAS sólo para PRIMASTAR puerta traseras de batiente Característi- cas técnicas véase pág. A7
  • 28. C7 3 5 2 800 mm* 717mm max1733mm 3 2 717 5 MDL 007 3 5 3 55 3 52 SFM 250 1733 MDL 010 MDL 011 1016 717 MDL 037 PRIMASTAR Furgón Corta Normal 5,2 m3 L1 H1 batalla 3098 mm MÓDULOS 1016 mm Accesorios véase la pág. A9 Características técnicas véase pág. A5 *medida indicativa Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho Art. MDL 008 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 41,7 Kg Módulo dotado de: 1 bandeja con goma y 3 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 010 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 60,1 Kg Módulo dotado de: 1 bandeja con goma y 3 divisores desplazables 3 cajones 3 porta-maletines extraíbles con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 009 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 25,4 Kg Módulo dotado de: 3 bandejas con goma y 9 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 007 Dimensiones: 717x365x900 mm (LxPxH) Peso: 42,7 Kg Módulo dotado de: 3 bandejas con goma y 6 divisores desplazables 1 banco extraíble con tornillo con mordazas de 100 mm de longitud y sujetador de tubos de 1/2” hasta 1½“ Adecuado para el montaje en la zona: Art. MDL 011 Dimensiones: 717x365x900 mm (LxPxH) Peso: 20 Kg Módulo dotado de: 1 bandeja con goma y 2 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: MÓDULOS 717 mm
  • 29. C8 2 + 3 x2 x1 x1 Art. MDL 037 Dimensiones: 1733x265x300 mm (LxPxH) Peso: 10,80 Kg Módulo dotado de: 1 bandeja con goma y 5 divisores desplazables Adecuado para el montaje en la zona: Art. SFM 250 Barra de fijación: 2500x30x35 mm (LxPxH) Peso: 2,2 Kg Barra de fijación para módulos superiores con estribos y tornillería. La barra es obligatoria para poder fijar el módulo adicional MDL 037 al vehículo. MÓDULO ADICIONAL 1733 MM PRIMASTAR Furgón Corta Normal 5,2 m3 L1 H1 batalla 3098 mm
  • 30. C9 C D F D A A A C A C D F A PRIMASTAR Furgón Corta Sobreelevada 7,09 m3 L1 H2 batalla 3098 mm Art. PAN 203 Peso: 7,67 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera Paneles de polipropileno Art. PAR 204 Peso: 2,45 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 205 Peso: 29,35 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 201 Peso: 10,60 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina Art. POT 204 Dimensiones: 2500x1600 mm (LxP) Peso: 28,74 Kg Bacas dotadas de: 4 barras de aluminio con anclajes y perfil de goma 2 bordes laterales de aluminio longitud 2500 mm 1 rodillo de carga de aluminio Tornillería de fijación suministrada de acero inoxidable. Carga: 171 Kg (p.u.d.) BACAS PORTAESCALERAS Art. POS 204 Dimensiones: 2650x1580 mm (LxP) Peso: 57,94 Kg Portaescaleras dotado de: 4 barras de aluminio con anclajes y perfil de goma 1 bordo lateral de aluminio longitud 2500 mm 1 rodillo de carga de aluminio 1 guia portaescaleras de aluminio y acero inoxidable serie ALADIN longitud 2650 mm Tornillería de fijación suministrada de acero inoxidable. Carga: 142 Kg (p.u.d.) La guia portaescaleras puede montarse a derecha o a izquierda Característi- cas técnicas véase pág. A5 Característi- cas técnicas véase pág. A7 PANELES Y SUELOS para PRIMASTAR con puerta lateral derecha y puertas traseras de batiente, paredes de chapas
  • 31. C10 1016 MDL 014 1733 MDL 029 PRIMASTAR Furgón Corta Sobreelevada 7,09 m3 L1 H2 batalla 3098 mm Art. MDL 029 Dimensiones: 1733x365x1200 mm (LxPxH). Peso: 42,05 Kg Módulo dotado de: 3 bandejas con goma y 15 divisores desplazables Art. MDL 014 Dimensiones: 1016x365x1200 mm (LxPxH). Peso: 49,4 Kg Módulo dotado de: 2 bandejas con goma y 6 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible SOLUCIONES PREMONTADAS
  • 32. C11 3 2 5 800 mm* 3 5 3 5 3 5 1016mm 1733mm 1016 MDL 161 1016 MDL 015 52 717 MDL 119 5 2 3 SFM 250 Art. MDL 007 Dimensiones: 717x365x900 mm (LxPxH) Peso: 42,7 Kg Módulo dotado de: 3 bandejas con goma y 6 divisores desplazables 1 banco extraíble con tornillo con mordazas de 100 mm de longitud y sujetador de tubos de 1/2” hasta 1½“ Adecuado para el montaje en la zona: Accesorios véase la pág. A9 Características técnicas véase pág. A5 PRIMASTAR Furgón Corta Sobreelevada 7,09 m3 L1 H2 batalla 3098 mm MÓDULOS 1016 mmMÓDULOS 717 mm Art. MDL 014 Dimensiones: 1016x365x1200 mm (LxPxH) Peso: 49,4 Kg Módulo dotado de: 2 bandejas con goma y 6 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 015 Dimensiones: 1016x365x1200 mm (LxPxH) Peso: 48,3 Kg Módulo dotado de: 3 bandejas con goma y 9 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 016 Dimensiones: 1016x365x1200 mm (LxPxH) Peso: 33,2 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables Adecuado para el montaje en la zona: Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho *medida indicativa Art. MDL 119 Dimensiones: 717x365x1700 mm (LxPxH) Peso: 38,10 Kg Módulo dotado de: 4 bandejas con goma y 8 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona:
  • 33. C12 3 5 3 53 5 x2 x1 x1 MÓDULOS 1016 mm PRIMASTAR Furgón Corta Sobreelevada 7,09 m3 L1 H2 batalla 3098 mm Art. MDL 161 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 61,38 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 162 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 58,07 Kg Módulo dotado de: 5 bandejas con goma y 15 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 163 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 50,55 Kg Módulo dotado de: 6 bandejas con goma y 18 divisores desplazables Adecuado para el montaje en la zona: Art. SFM 250 Barra de fijación: 2500x30x35 mm (LxPxH) Peso: 2,2 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo.
  • 34. C13 A D F D A A A C C A C D F A D F D A A A C A C D F Art. PAN 204 Peso: 9,61 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera Paneles de polipropileno Art. PAR 203 Peso: 1,42 Kg Paneles de polipropileno para: - parte superior del portón de chapa Paneles de polipropileno Art. PIL 208 Peso: 34,85 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 201 Peso: 10,60 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina Característi- cas técnicas véase pág. A5 PRIMASTAR Furgón Larga Normal 5,94 m3 L2 H1 batalla 3498 mm Art. PAN 204 Peso: 9,61 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera Paneles de polipropileno Art. PAR 202 Peso: 1,33 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 207 Peso: 34,85 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 201 Peso: 10,60 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina Característi- cas técnicas véase pág. A5 PANELES Y SUELOS para PRIMASTAR con puerta lateral derecha y puertas traseras de batiente, paredes de chapas PANELES Y SUELOS para PRIMASTAR con puerta lateral derecha y portón trasero, paredes de chapas
  • 35. C14 2032 MDL S02 MDL 008 1016 PRIMASTAR Furgón Larga Normal 5,94 m3 L2 H1 batalla 3498 mm Art. MDL S02 Dimensiones: 2032x365x1200 mm (LxPxH). Peso: 46,35 Kg Módulo dotado de: 3 bandejas con goma y 15 divisores desplazables 1 barra de fijación longitud 3000 mm Art. MDL 008 Dimensiones: 1016x365x900 mm (LxPxH). Peso: 41,7 Kg Módulo dotado de: 1 bandeja con goma y 3 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible SOLUCIONES PREMONTADAS Art. POT 205 Dimensiones: 3000x1700 mm (LxP) Peso: 32,26 Kg Bacas dotadas de: 4 barras de aluminio con anclajes y perfil de goma 2 bordes laterales de aluminio longitud 3000 mm 1 rodillo de carga de aluminio Tornillería de fijación suministrada de acero inoxidable. Carga: 168 Kg (p.u.d.) BACAS sólo para PRIMASTAR puerta traseras de batiente PORTAESCALERAS sólo para PRIMASTAR puerta traseras de batiente Art. POS 205 Dimensiones: 3240x1680 mm (LxP) Peso: 58,35 Kg Portaescaleras dotado de: 4 barras de aluminio con anclajes y perfil de goma 1 bordo lateral de aluminio longitud 3000 mm 1 rodillo de carga de aluminio 1 guia portaescaleras de aluminio y acero inoxidable serie TALENTO longitud 3240 mm Tornillería de fijación suministrada de acero inoxidable. Carga: 141 Kg (p.u.d.) La guia portaescaleras puede montarse a derecha o a izquierda Característi- cas técnicas véase pág. A7
  • 36. C15 2032 MDL 008 MDL 012 3 2 MDL 010 5 1016 SFM 300 3 2 5 800 mm* 1016mm 2032mm 5 32 5 32 5 32 5 2 1016 1016 MDL 038 Art. MDL 007 Dimensiones: 717x365x900 mm (LxPxH) Peso: 42,7 Kg Módulo dotado de: 3 bandejas con goma y 6 divisores desplazables 1 banco extraíble con tornillo con mordazas de 100 mm de longitud y sujetador de tubos de 1/2” hasta 1½“ Adecuado para el montaje en la zona: Art. MDL 008 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 41,7 Kg Módulo dotado de: 1 bandeja con goma y 3 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 010 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 60,1 Kg Módulo dotado de: 1 bandeja con goma y 3 divisores desplazables 3 cajones 3 porta-maletines extraíbles con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 009 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 25,4 Kg Módulo dotado de: 3 bandejas con goma y 9 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 012 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 25,2 Kg Módulo dotado de: 1 bandeja con goma y 3 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho *medida indicativa Accesorios véase la pág. A9 Características técnicas véase pág. A5 PRIMASTAR Furgón Larga Normal 5,94 m3 L2 H1 batalla 3498 mm MÓDULOS 1016 MMMÓDULOS 717 MM
  • 37. C16 x2 x1 x1 2 + 3 Art. SFM 300 Barra de fijación: 3000x30x35 mm (LxPxH) Peso: 2,60 Kg Barra de fijación para módulos superiores con estribos y tornillería. La barra es obligatoria para poder fijar el módulo adicional MDL 038 al vehículo. MÓDULO ADICIONAL 2032 MM Art. MDL 038 Dimensiones: 2032x265x300 mm (LxPxH) Peso: 11,20 Kg Módulo dotado de: 1 bandeja con goma y 5 divisores desplazables Adecuado para el montaje en la zona: PRIMASTAR Furgón Larga Normal 5,94 m3 L2 H1 batalla 3498 mm
  • 38. C17 A C D F D A A A C A C D F PRIMASTAR Furgón Larga Sobreelevada 8,36 m3 L2 H2 batalla 3498 mm Art. PAN 204 Peso: 9,61 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera Paneles de polipropileno Art. PAR 204 Peso: 2,45 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 207 Peso: 34,85 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 201 Peso: 10,60 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina Art. POT 206 Dimensiones: 2750x1600 mm (LxP) Peso: 29,58 Kg Bacas dotadas de: 4 barras de aluminio con anclajes y perfil de goma 2 bordes laterales de aluminio longitud 2750 mm 1 rodillo de carga de aluminio Tornillería de fijación suministrada de acero inoxidable. Carga: 170 Kg (p.u.d.) BACAS PORTAESCALERAS Art. POS 206 Dimensiones: 2750x1580 mm (LxP) Peso: 58,36 Kg Portaescaleras dotado de: 4 barras de aluminio con anclajes y perfil de goma 1 bordo lateral de aluminio longitud 2750 mm 1 rodillo de carga de aluminio 1 guia portaescaleras de aluminio y acero inoxidable serie ALADIN longitud 2650 mm 1 barra de conexión en aluminio Tornillería de fijación suministrada de acero inoxidable. Carga: 141 Kg (p.u.d.) La guia portaescaleras puede montarse a derecha o a izquierda Característi- cas técnicas véase pág. A5 Característi- cas técnicas véase pág. A7 PANELES Y SUELOS para PRIMASTAR con puerta lateral derecha y puertas traseras de batiente, paredes de chapas
  • 39. C18 2032 MDL 030 MDL 014 1016 PRIMASTAR Furgón Larga Sobreelevada 8,36 m3 L2 H2 batalla 3498 mm Art. MDL 030 Dimensiones: 2032x365x1200 mm (LxPxH). Peso: 45,15 Kg Módulo dotado de: 3 bandejas con goma y 15 divisores desplazables Art. MDL 014 Dimensiones: 1016x365x1200 mm (LxPxH). Peso: 49,4 Kg Módulo dotado de: 2 bandejas con goma y 6 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible SOLUCIONES PREMONTADAS
  • 40. C19 5 55 3 33 MDL 162 3 MDL 164 52 SFM 300 MDL 117 SFM 150 10161016 1016 3 2 5 800 mm* 1016mm 2032mm *medida indicativa PRIMASTAR Furgón Larga Sobreelevada 8,36 m3 L2 H2 batalla 3498 mm Art. MDL 161 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 61,38 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Adecuado para el montaje en la zona: Art. MDL 163 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 50,55 Kg Módulo dotado de: 6 bandejas con goma y 18 divisores desplazables Adecuado para el montaje en la zona: MÓDULOS 1016 MM Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho Art. MDL 162 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 58,07 Kg Módulo dotado de: 5 bandejas con goma y 15 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Accesorios véase la pág. A9 Características técnicas véase pág. A5
  • 41. C20C20 2 2 2 2 5 x2 x1 x1 x2 x1 x1 PRIMASTAR Furgón Larga Sobreelevada 8,36 m3 L2 H2 batalla 3498 mm Art. MDL 114 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 62,90 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 117 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 46,50 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 115 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 61,80 Kg Módulo dotado de: 5 bandejas con goma y 15 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 116 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 46,70 Kg Módulo dotado de: 6 bandejas con goma y 18 divisores desplazables Adecuado para el montaje en la zona: MÓDULOS 1016 MM Adecuado para el montaje en la zona: Art. SFM 300 Barra de fijación: 3000x30x35 mm (LxPxH) Peso: 2,60 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. Art. SFM 150 Barra de fijación: 1500x30x35 mm (LxPxH) Peso: 1,55 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. Art. MDL 164 Dimensioni: 1016x365x1700 mm (LxPxH) Peso: 76,65 Kg Módulo dotado de: 6 bandejas con goma y 18 divisores desplazables 1 banco extraíble con tornillo con mordazas de 100 mm de longitud y sujetador de tubos de 1/2” hasta 1½”
  • 42. D1D1 NV400 L2 H2 -10,8 m3 › VELOCIDAD DE MONTAJE › MODULARIDAD COMPLETA › ELEMENTOS INSONORIZANTES DE SEGURIDAD ENTRE LOS DIFERENTES COMPONENTES DE METAL › FORMAS ERGONOMÉTRICAS › REGULACIÓN DE LA ALTURA DE LOS DIFERENTES ELEMENTOS CON PASO DE 25 mm Estratégicamentefuertes Vehículo equipado con: 1 art. POS 214 portaescaleras* (sin escalera) 1 art. PIL 214 suelo de madera 1 art. PAN 212 paneles de polipropileno 1 art. PAR 209 paneles de polipropileno 1 art. MDL 120 módulo 1 art. MDL 123 módulo 1 art. MDL 124 módulo 1 art. SFM 300 barra de fijación 1 art. SFM 200 barra de fijación 1 art. ACS 004 botiquín de urgencias 1 art. ACS 007 portaerosoles 1 art. ACS 005 portarrodillos con papel 1 art. ACS 003 soporte con correa para botellas y extintores (entregado sin extintor) * Entregado sin porta tubos (para informaciones pregunte el distribuidor STORE VAN más cercano a su domicilio)
  • 44. D3
  • 45. D4
  • 46. D5 A BB CC D F D A A A A +A B C D F NV400 Furgón L1 H1 Tracción delantera 8 m3 L1 H1 batalla 3182 mm Art. POT 219 Dimensiones: 2750x1700 mm (LxP) Peso: 33,68 Kg Bacas dotadas de: 4 barras de aluminio con anclajes y perfil de goma 1 barra adicional con soportes 2 bordes laterales de aluminio longitud 2750 mm 1 rodillo de carga de aluminio Tornillería de fijación suministrada de acero inoxidable. Carga: 166 Kg (p.u.d.) BACAS PORTAESCALERAS Art. POS 219 Dimensiones: 2750x1680 mm (LxP) Peso: 61,59 Kg Portaescaleras dotado de: 4 barras de aluminio con anclajes y perfil de goma 1 barra adicional con soportes 1 bordo lateral de aluminio longitud 2750 mm 1 rodillo de carga de aluminio 1 guia portaescaleras de aluminio y acero inoxidable serie ALADIN longitud 2650 mm Tornillería de fijación suministrada de acero inoxidable. Carga: 138 Kg (p.u.d.) La guia portaescaleras puede montarse a derecha o a izquierda Características técnicas véase pág. A7 Art. PAN 210 Peso: 12,84 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Paneles de polipropileno Art. PAR 208 Peso: 2,13 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 213 Peso: 35,80 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 203 Peso: 9,75 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina Características técnicas véase pág. A5 PANELES Y SUELOS para NV400 con puerta lateral derecha y puertas traseras de batiente, paredes de chapas Ruedas traseras simples
  • 47. D6 2032 MDL 030 MDL 015 1016 RAM 203 3 5 2 NV400 Furgón L1 H1 Tracción delantera 8 m3 L1 H1 batalla 3182 mm La rampa de carga giratoria puede ser instalada incluso ante la presencia de los módulos. Ante la presencia de la rampa de carga, el artículo MDL 018 no puede ser instalado en la zona 5. Se aconseja solicitar la factibilidad del proyecto al distribuidor STORE VAN más cercano a su domicilio. Art. RAM 203 Dimensiones: 1250x2500 mm (LxP) Peso: 112,25 Kg Rampa de carga giratoria. Carga: 1000 Kg (p.u.d.) RAMPA DE CARGA Características técnicas véase pág. A8 Art. MDL 030 Dimensiones: 2032x365x1200 mm (LxPxH). Peso: 45,15 Kg Módulo dotado de: 3 bandejas de goma y 15 divisores desplazables Art. MDL 015 Dimensiones: 1016x365x1200 mm (LxPxH). Peso: 48,3 Kg Módulo dotado de: 3 bandejas de goma y 9 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores SOLUCIONES PREMONTADAS
  • 48. D7 950 mm* max1016mm max2032mm max 2032 MDL 014 MDL 038 MDL 017 3 MDL 018 5 max 1016 SFM 250 2 3 5 2 2 2 3 5 2 3 52 3 5 5 NV400 Furgón L1 H1 Tracción delantera 8 m3 L1 H1 batalla 3182 mm Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho *medida indicativa Accesorios véase la pág. A9 Características técnicas véase pág. A5 Art. MDL 017 Dimensiones: 1016x365x1200 mm (LxPxH) Peso: 33 Kg Módulo dotado de: 2 bandejas con goma y 6 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 014 Dimensiones: 1016x365x1200 mm (LxPxH) Peso: 49,4 Kg Módulo dotado de: 2 bandejas con goma y 6 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 015 Dimensiones: 1016x365x1200 mm (LxPxH) Peso: 48,3 Kg Módulo dotado de: 3 bandejas con goma y 9 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 016 Dimensiones: 1016x365x1200 mm (LxPxH) Peso: 33,2 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables Adecuado para el montaje en la zona: MÓDULOS 1016 MM Art. MDL 018 Dimensiones: 1016x365x1200 mm (LxPxH) Peso: 57,5 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 1 banco extraíble con tornillo con mordazas de 100 mm de longitud y sujetador de tubos de 1/2” hasta 1½ “ Adecuado para el montaje en la zona:
  • 49. D8 2 + 3 x2 x2 x1 MÓDULO ADICIONAL 2032 MM Art. MDL 038 Dimensiones: 2032x265x300 mm (LxPxH) Peso: 11,20 Kg Módulo dotado de: 1 bandeja con goma y 5 divisores desplazables Adecuado para el montaje en la zona: Art. SFM 250 Barra de fijación: 2500x30x35 mm (LxPxH) Peso: 2,2 Kg Barra de fijación para módulos superiores con estribos y tornillería. La barra es obligatoria para poder fijar el módulo adicional MDL 038 al vehículo. NV400 Furgón L1 H1 Tracción delantera 8 m3 L1 H1 batalla 3182 mm
  • 50. D9 A BB CC CC D F D A A A A A +A B C D F NV400 Furgón L1 H2 Tracción delantera 9 m3 L1 H2 batalla 3182 mm Art. POT 220 Dimensiones: 3000x1600 mm (LxP) Peso: 33,45 Kg Bacas dotadas de: 4 barras de aluminio con anclajes y perfil de goma 1 barra adicional con soportes 2 bordes laterales de aluminio longitud 3000 mm 1 rodillo de carga de aluminio Tornillería de fijación suministrada de acero inoxidable. Carga: 166 Kg (p.u.d.) BACAS PORTAESCALERAS Art. POS 220 Dimensiones: 3000x1580 mm (LxP) Peso: 60,85 Kg Portaescaleras dotado de: 4 barras de aluminio con anclajes y perfil de goma 1 barra adicional con soportes 1 bordo lateral de aluminio longitud 3000 mm 1 rodillo de carga de aluminio 1 guia portaescaleras de aluminio y acero inoxidable serie ALADIN longitud 2650 mm Tornillería de fijación suministrada de acero inoxidable. Carga: 138 Kg (p.u.d.) La guia portaescaleras puede montarse a derecha o a izquierda Características técnicas véase pág. A7 Art. PAN 211 Peso: 14,20 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Paneles de polipropileno Art. PAR 209 Peso: 2,63 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 213 Peso: 35,80 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 203 Peso: 9,75 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina Características técnicas véase pág. A5 PANELES Y SUELOS para NV400 con puerta lateral derecha y puertas traseras de batiente, paredes de chapas Ruedas traseras simples
  • 51. D10 1733 1225 717 RAM 203 2032 MDL S20 MDL S14 1016 3 5 2 NV400 Furgón L1 H2 Tracción delantera 9 m3 L1 H2 batalla 3182 mm La rampa de carga giratoria puede ser instalada incluso ante la presencia de los módulos. Ante la presencia de la rampa de carga, el artículo MDL 118 no puede ser instalado en la zona 5. Se aconseja solicitar la factibilidad del proyecto al distribuidor STORE VAN más cercano a su domicilio. Art. RAM 203 Dimensiones: 1250x2500 mm (LxP) Peso: 112,25 Kg Rampa de carga giratoria. Carga: 1000 Kg (p.u.d.) RAMPA DE CARGA Características técnicas véase pág. A8 SOLUCIONES PREMONTADAS Art. MDL S20 Dimensiones: 2032x365x1700 mm (LxPxH). Peso: 60,15 Kg Módulo dotado de: 4 bandejas con goma y 20 divisores desplazables 1 barra de fijación longitud 3000 mm Art. MDL S14 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 63,35 Kg Módulo dotado de: 5 bandejas con goma y 15 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores 1 barra de fijación longitud 1500 mm
  • 52. D11 950 mm* 2 2 3 5 2 3 52 3 5 5 max 1016 max 1016 MDL 114 MDL 117 3 MDL 118 5 max 1016 SFM 250 SFM 150 2 3 5 2 max1016mm max2032mm NV400 Furgón L1 H2 Tracción delantera 9 m3 L1 H2 batalla 3182 mm *medida indicativa Art. MDL 117 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 46,50 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 114 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 62,90 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 115 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 61,80 Kg Módulo dotado de: 5 bandejas con goma y 15 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 116 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 46,70 Kg Módulo dotado de: 6 bandejas con goma y 18 divisores desplazables Adecuado para el montaje en la zona: MÓDULOS 1016 MM Art. MDL 118 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 71,00 Kg Módulo dotado de: 6 bandejas con goma y 18 divisores desplazables 1 banco extraíble con tornillo con mordazas de 100 mm de longitud y sujetador de tubos de 1/2” hasta 1½ “ Adecuado para el montaje en la zona: Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho
  • 53. D12 x2 x2 x2 x2 x1 x1 NV400 Furgón L1 H2 Tracción delantera 9 m3 L1 H2 batalla 3182 mm Accesorios véase la pág. A9 Características técnicas véase pág. A5 Art. SFM 250 Barra de fijación: 2500x30x35 mm (LxPxH) Peso: 2,2 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. Art. SFM 150 Barra de fijación: 1500x30x35 mm (LxPxH) Peso: 1,55 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo.
  • 54. A A BB CC D F D A A A C C A D13 +A B C D F Art. POT 214 Dimensiones: 3400x1600 mm (LxP) Peso: 34,80 Kg Bacas dotadas de: 4 barras de aluminio con anclajes y perfil de goma 1 barra adicional con soportes 2 bordes laterales de aluminio longitud 3400 mm 1 rodillo de carga de aluminio Tornillería de fijación suministrada de acero inoxidable. Carga: 165 Kg (p.u.d.) BACAS PORTAESCALERAS Art. POS 214 Dimensiones: 3400x1580 mm (LxP) Peso: 64,30 Kg Portaescaleras dotado de: 4 barras de aluminio con anclajes y perfil de goma 1 barra adicional con soportes 1 bordo lateral de aluminio longitud 3400 mm 1 rodillo de carga de aluminio 1 guia portaescaleras de aluminio y acero inoxidable serie ALADIN longitud 3240 mm Tornillería de fijación suministrada de acero inoxidable. Carga: 135 Kg (p.u.d.) La guia portaescaleras puede montarse a derecha o a izquierda Características técnicas véase pág. A7 NV400 Furgón L2 H2 Tracción delantera 10,8 m3 L2 H2 batalla 3682 mm Art. PAN 212 Peso: 21,85 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Paneles de polipropileno Art. PAR 209 Peso: 2,63 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 214 Peso: 43,20 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 203 Peso: 9,75 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina Características técnicas véase pág. A5 PANELES Y SUELOS para NV400 con puerta lateral derecha y puertas traseras de batiente, paredes de chapas Ruedas traseras simples
  • 55. D14 1733 MDL S23 MDL S21 1225 717 RAM 203 3 5 2 NV400 Furgón L2 H2 Tracción delantera 10,8 m3 L2 H2 batalla 3682 mm La rampa de carga giratoria puede ser instalada incluso ante la presencia de los módulos. Ante la presencia de la rampa de carga, el artículo MDL 124 no puede ser instalado en la zona 5. Se aconseja solicitar la factibilidad del proyecto al distribuidor STORE VAN más cercano a su domicilio. Art. RAM 203 Dimensiones: 1250x2500 mm (LxP) Peso: 112,25 Kg Rampa de carga giratoria. Carga: 1000 Kg (p.u.d.) RAMPA DE CARGA Características técnicas véase pág. A8 Art. MDL S23 Dimensiones: 2450x365x1700 mm (LxPxH). Peso: 94,75 Kg Set de 2 módulos dotado de: 8 bandejas con goma y 28 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines 1 barra de fijación longitud 3000 mm Art. MDL S21 Dimensiones: 1225x365x1700 mm (LxPxH). Peso: 74,85 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible 1 barra de fijación longitud 2000 mm SOLUCIONES PREMONTADAS
  • 56. D15 950 mm* max1225mm max2450mm max 1225 max 1225 MDL 120 MDL 123 3 MDL 124 5 max 1225 SFM 300 SFM 200 2 3 5 2 2 2 3 5 2 3 52 3 5 5 NV400 Furgón L2 H2 Tracción delantera 10,8 m3 L2 H2 batalla 3682 mm Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho *medida indicativa Art. MDL 123 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 54,65 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 120 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 72,95 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 121 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 70,95 Kg Módulo dotado de: 5 bandejas con goma y 20 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 122 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 55,00 Kg Módulo dotado de: 6 bandejas con goma y 24 divisores desplazables Adecuado para el montaje en la zona: MÓDULOS 1225 MM Art. MDL 124 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 82,05 Kg Módulo dotado de: 6 bandejas con goma y 24 divisores desplazables 1 banco extraíble con tornillo con mordazas de 100 mm de longitud y sujetador de tubos de 1/2” hasta 1½ “ Adecuado para el montaje en la zona:
  • 57. D16 2 3 5 2 2 3 5 2 3 5 x2 x2 x1 x2 x2 x1 NV400 Furgón L2 H2 Tracción delantera 10,8 m3 L2 H2 batalla 3682 mm Accesorios véase la pág. A9 Características técnicas véase pág. A5 Art. MDL 116 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 46,70 Kg Módulo dotado de: 6 bandejas con goma y 18 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 117 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 46,50 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 114 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 62,90 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 115 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 61,80 Kg Módulo dotado de: 5 bandejas con goma y 15 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. SFM 300 Barra de fijación: 3000x30x35 mm (LxPxH) Peso: 2,60 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. Art. SFM 200 Barra de fijación: 2000x30x35 mm (LxPxH) Peso: 1,88 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. MÓDULOS 1016 MM
  • 58. D17 A A BB CC D F D A A A C C A +A B C D F NV400 Furgón L2 H3 Tracción delantera 12,3 m3 L2 H3 batalla 3682 mm Art. PAN 212 Peso: 21,85 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Paneles de polipropileno Art. PAR 209 Peso: 2,63 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 214 Peso: 43,20 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 203 Peso: 9,75 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina Características técnicas véase pág. A5 PANELES Y SUELOS para NV400 con puerta lateral derecha y puertas traseras de batiente, paredes de chapas Ruedas traseras simples
  • 59. D18 RAM 203 3 5 2 1733 MDL S23 MDL S21 1225 717 NV400 Furgón L2 H3 Tracción delantera 12,3 m3 L2 H3 batalla 3682 mm Art. RAM 203 Dimensiones: 1250x2500 mm (LxP) Peso: 112,25 Kg Rampa de carga giratoria. Carga: 1000 Kg (p.u.d.) RAMPA DE CARGA Características técnicas véase pág. A8 La rampa de carga giratoria puede ser instalada incluso ante la presencia de los módulos. Ante la presencia de la rampa de carga, el artículo MDL 124 no puede ser instalado en la zona 5. Se aconseja solicitar la factibilidad del proyecto al distribuidor STORE VAN más cercano a su domicilio. Art. MDL S23 Dimensiones: 2450x365x1700 mm (LxPxH). Peso: 94,75 Kg Set de 2 módulos dotado de: 8 bandejas con goma y 28 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines 1 barra de fijación longitud 3000 mm Art. MDL S21 Dimensiones: 1225x365x1700 mm (LxPxH). Peso: 74,85 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible 1 barra de fijación longitud 2000 mm SOLUCIONES PREMONTADAS
  • 60. D19 2 2 3 5 2 3 52 3 5 5 max 1225 max 1225 MDL 120 MDL 123 3 MDL 124 5 max 1225 SFM 300 SFM 200 2 950 mm* max1225mm max2450mm 3 5 2 NV400 Furgón L2 H3 Tracción delantera 12,3 m3 L2 H3 batalla 3682 mm Art. MDL 123 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 54,65 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 120 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 72,95 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 121 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 70,95 Kg Módulo dotado de: 5 bandejas con goma y 20 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 122 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 55,00 Kg Módulo dotado de: 6 bandejas con goma y 24 divisores desplazables Adecuado para el montaje en la zona: MÓDULOS 1225 MM Art. MDL 124 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 82,05 Kg Módulo dotado de: 6 bandejas con goma y 24 divisores desplazables 1 banco extraíble con tornillo con mordazas de 100 mm de longitud y sujetador de tubos de 1/2” hasta 1½ “ Adecuado para el montaje en la zona: Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho *medida indicativa
  • 61. D20 2 3 5 2 2 3 5 2 3 5 x2 x2 x1 x2 x2 x1 NV400 Furgón L2 H3 Tracción delantera 12,3 m3 L2 H3 batalla 3682 mm Accesorios véase la pág. A9 Características técnicas véase pág. A5 Art. MDL 116 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 46,70 Kg Módulo dotado de: 6 bandejas con goma y 18 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 117 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 46,50 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 114 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 62,90 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 115 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 61,80 Kg Módulo dotado de: 5 bandejas con goma y 15 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. SFM 300 Barra de fijación: 3000x30x35 mm (LxPxH) Peso: 2,60 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. Art. SFM 200 Barra de fijación: 2000x30x35 mm (LxPxH) Peso: 1,88 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. MÓDULOS 1016 MM
  • 62. A A BB CC D F D A A A C C DA A A D21 +A B C D F Art. POT 215 Dimensiones: 4000x1600 mm (LxP) Peso: 40,60 Kg Bacas dotadas de: 5 barras de aluminio con anclajes y perfil de goma 1 barra adicional con soportes 2 bordes laterales de aluminio longitud 4000 mm 1 rodillo de carga de aluminio Tornillería de fijación suministrada de acero inoxidable. Carga: 159 Kg (p.u.d.) BACAS PORTAESCALERAS Art. POS 215 Dimensiones: 4000x1580 mm (LxP) Peso: 69,10 Kg Portaescaleras dotado de: 5 barras de aluminio con anclajes y perfil de goma 1 barra adicional con soportes 1 bordo lateral de aluminio longitud 4000 mm 1 rodillo de carga de aluminio 1 guia portaescaleras de aluminio y acero inoxidable serie ALADIN longitud 3240 mm Tornillería de fijación suministrada de acero inoxidable. Carga: 131 Kg (p.u.d.) La guia portaescaleras puede montarse a derecha o a izquierda Características técnicas véase pág. A7 NV400 Furgón L3 H2 Tracción delantera 13 m3 L3 H2 batalla 4332 mm Art. PAN 214 Peso: 25,15 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Paneles de polipropileno Art. PAR 209 Peso: 2,63 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 217 Peso: 53,20 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 203 Peso: 9,75 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina Características técnicas véase pág. A5 PANELES Y SUELOS para NV400 con puerta lateral derecha y puertas traseras de batiente, paredes de chapas Ruedas traseras simples
  • 63. D22 1016 MDL S26 MDL S27 1016 1016 2032 3 55a 22a RAM 203 Art. RAM 203 Dimensiones: 1250x2500 mm (LxP) Peso: 112,25 Kg Rampa de carga giratoria. Carga: 1000 Kg (p.u.d.) RAMPA DE CARGA Características técnicas véase pág. A8 Art. MDL S26 Dimensiones: 3048x365x1700 mm (LxPxH). Peso: 111,05 Kg Set de 2 módulos dotado de: 10 bandejas con goma y 38 divisores desplazables 1 barra de fijación longitud 3500 mm Art. MDL S27 Dimensiones: 2032x365x1700 mm (LxPxH). Peso: 115,65 Kg Set de 2 módulos dotado de: 10 bandejas con goma y 30 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible 1 barra de fijación longitud 2500 mm SOLUCIONES PREMONTADAS NV400 Furgón L3 H2 Tracción delantera 13 m3 L3 H2 batalla 4332 mm La rampa de carga giratoria puede ser instalada incluso ante la presencia de los módulos. Ante la presencia de la rampa de carga, el artículo MDL 124 no puede ser instalado en la zona 5. Se aconseja solicitar la factibilidad del proyecto al distribuidor STORE VAN más cercano a su domicilio.
  • 64. D23 1016 1016 MDL 115 MDL 116 3 MDL 120 5 max 1225 SFM 350 5a max 717 MDL 119 MDL 117 1016 2 2a SFM 250 5 55 5 950 mm* max1942mm max3048mm 3 5 5a2 2a Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho NV400 Furgón L3 H2 Tracción delantera 13 m3 L3 H2 batalla 4332 mm Accesorios véase la pág. A9 Características técnicas véase pág. A5 Adecuado para el montaje en la zona: Art. MDL 124 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 82,05 Kg Módulo dotado de: 6 bandejas con goma y 24 divisores desplazables 1 banco extraíble con tornillo con mordazas de 100 mm de longitud y sujetador de tubos de 1/2” hasta 1½ “ Art. MDL 120 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 72,95 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 121 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 70,95 Kg Módulo dotado de: 5 bandejas con goma y 20 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 122 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 55,00 Kg Módulo dotado de: 6 bandejas con goma y 24 divisores desplazables Adecuado para el montaje en la zona: MÓDULOS 1225 MM *medida indicativa
  • 65. D24 x2 x2 x1 x2 x2 x1 2 3 5 2 2a 2 3 5 2 2a 2a 2a 3 5 5a 5a 5a NV400 Furgón L3 H2 Tracción delantera 13 m3 L3 H2 batalla 4332 mm Art. SFM 350 Barra de fijación: 3500x30x35 mm (LxPxH) Peso: 2,93 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. Art. SFM 250 Barra de fijación: 2500x30x35 mm (LxPxH) Peso: 2,2 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. MÓDULOS 717 mm Art. MDL 116 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 46,70 Kg Módulo dotado de: 6 bandejas con goma y 18 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 117 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 46,50 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 114 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 62,90 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 115 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 61,80 Kg Módulo dotado de: 5 bandejas con goma y 15 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: MÓDULOS 1016 MM Art. MDL 119 Dimensiones: 717x365x1700 mm (LxPxH) Peso: 38,10 Kg Módulo dotado de: 4 bandejas con goma y 8 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 147 Dimensiones: 508x365x1700 mm (LxPxH) Peso: 32,70 Kg Módulo dotado de: 4 bandejas con goma y 4 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 146 Dimensiones: 508x365x1700 mm (LxPxH) Peso: 30,80 Kg Módulo dotado de: 6 bandejas con goma y 6 divisores desplazables Adecuado para el montaje en la zona: MÓDULOS 508 mm
  • 66. A A A A B B B B CC D D F F D D A A A A A A C C C C C C D D A A A A A A D25 +A B C D F +A B C D F NV400 Furgón L3 H2 Tracción trasera 12,4 m3 L2L H2 batalla 3682 mm Paneles de polipropileno Paneles de polipropileno Paneles de polipropileno Paneles de polipropileno Suelo Suelo Panel detrás de la cabina Panel detrás de la cabina Características técnicas véase pág. A5 Características técnicas véase pág. A5 Art. PAN 213 Peso: 25,76 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Art. PAN 213 Peso: 25,76 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Art. PAR 209 Peso: 2,63 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Art. PAR 209 Peso: 2,63 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Art. PIL 215 Peso: 50,20 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Art. PIL 216 Peso: 48,10 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Art. PIR 203 Peso: 9,75 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Art. PIR 203 Peso: 9,75 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. PANELES Y SUELOS PANELES Y SUELOS para NV400 con puerta lateral derecha y puertas traseras de batiente, paredes de chapas para NV400 con puerta lateral derecha y puertas traseras de batiente, paredes de chapas Ruedas traseras simples Ruedas traseras dobles
  • 67. D26 1733 MDL S15 MDL S16 1733 1016 32 RAM 204 5 3a 5b Características técnicas véase pág. A8 NV400 Furgón L3 H2 Tracción trasera 12,4 m3 L2L H2 batalla 3682 mm Art. RAM 204 Dimensiones: 1250x2500 mm (LxP) Peso: 112,40 Kg Rampa de carga giratoria. Carga: 1000 Kg (p.u.d.) RAMPA DE CARGA SOLUCIONES PREMONTADAS Art. MDL S15 Dimensiones: 2749x365x1500 mm (LxPxH). Peso: 96,50 Kg Set de 2 módulos dotado de: 7 bandeja con goma y 29 divisores desplazables, 1 estante con puerta abatible, 1 travesaño con correas bloqua maletines, 1 barra de fijación longitud 3500 mm Art. MDL S16 Dimensiones: 1733x365x1500 mm (LxPxH). Peso: 54,75 Kg Módulo dotado de: 4 bandejas con goma y 20 divisores desplazables 1 barra de fijación longitud 2000 mm Art. POT 215 Dimensiones: 4000x1600 mm (LxP) Peso: 40,60 Kg Bacas dotadas de: 5 barras de aluminio con anclajes y perfil de goma 1 barra adicional con soportes 2 bordes laterales de aluminio longitud 4000 mm 1 rodillo de carga de aluminio Tornillería de fijación suministrada de acero inoxidable. Carga: 159 Kg (p.u.d.) BACAS PORTAESCALERAS Art. POS 215 Dimensiones: 4000x1580 mm (LxP) Peso: 69,10 Kg Portaescaleras dotado de: 5 barras de aluminio con anclajes y perfil de goma 1 barra adicional con soportes 1 bordo lateral de aluminio longitud 4000 mm 1 rodillo de carga de aluminio 1 guia portaescaleras de aluminio y acero inoxidable serie ALADIN longitud 3240 mm Tornillería de fijación suministrada de acero inoxidable. Carga: 131 Kg (p.u.d.) La guia portaescaleras puede montarse a derecha o a izquierda Características técnicas véase pág. A7 La rampa de carga giratoria puede ser instalada incluso ante la presencia de los módulos. Se aconseja solicitar la factibilidad del proyecto al distribuidor STORE VAN más cercano a su domicilio.
  • 68. D27 508 max 1524 MDL 247 MDL 225 3a MDL 247 5b 508 SFM 350 5 max 1225 MDL 220 MDL 215 max 1016 3 2 SFM 250 3 5 3 5 3 53 950 mm* max1733mm max3048mm 3a 5b 53 2 Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho NV400 Furgón L3 H2 Tracción trasera 12,4 m3 L2L H2 batalla 3682 mm Accesorios véase la pág. A9 Características técnicas véase pág. A5 Art. MDL 220 Dimensiones: 1225x365x1500 mm (LxPxH) Peso: 66,10 Kg Módulo dotado de: 3 bandejas con goma y 12 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 221 Dimensiones: 1225x365x1500 mm (LxPxH) Peso: 64,10 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 222 Dimensiones: 1225x365x1500 mm (LxPxH) Peso: 48,15 Kg Módulo dotado de: 5 bandejas con goma y 20 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 225 Dimensiones: 1524x365x1500 mm (LxPxH) Peso: 57,35 Kg Módulo dotado de: 5 bandejas con goma y 25 divisores desplazables Adecuado para el montaje en la zona: MÓDULOS 1524 MM MÓDULOS 1225 MM *medida indicativa
  • 69. D28 x2 x2 x1 x2 x2 x1 2 2 2 2 3a 5b 3a 5b NV400 Furgón L3 H2 Tracción trasera 12,4 m3 L2L H2 batalla 3682 mm Art. SFM 350 Barra de fijación: 3500x30x35 mm (LxPxH) Peso: 2,93 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. Art. SFM 250 Barra de fijación: 2500x30x35 mm (LxPxH) Peso: 2,2 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. MÓDULOS 508 mm Art. MDL 216 Dimensiones: 1016x365x1500 mm (LxPxH) Peso: 40,90 Kg Módulo dotado de: 5 bandejas con goma y 15 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 217 Dimensiones: 1016x365x1500 mm (LxPxH) Peso: 40,70 Kg Módulo dotado de: 3 bandejas con goma y 9 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 214 Dimensiones: 1016x365x1500 mm (LxPxH) Peso: 57,10 Kg Módulo dotado de: 3 bandejas con goma y 9 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 215 Dimensiones: 1016x365x1500 mm (LxPxH) Peso: 56,00 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: MÓDULOS 1016 MM Art. MDL 247 Dimensiones: 508x365x1500 mm (LxPxH) Peso: 29,20 Kg Módulo dotado de: 3 bandejas con goma y 3 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 246 Dimensiones: 508x365x1500 mm (LxPxH) Peso: 27,30 Kg Módulo dotado de: 5 bandejas con goma y 5 divisores desplazables Adecuado para el montaje en la zona:
  • 70. D29 A A BB CC D F D A A A C C DA A A +A B C D F NV400 Furgón L3 H3 Tracción delantera 14,8 m3 L3 H3 batalla 4332 mm Art. PAN 214 Peso: 25,15 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Paneles de polipropileno Art. PAR 209 Peso: 2,63 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 217 Peso: 53,20 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 203 Peso: 9,75 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina Características técnicas véase pág. A5 PANELES Y SUELOS para NV400 con puerta lateral derecha y puertas traseras de batiente, paredes de chapas Ruedas traseras simples
  • 71. D30 3 55a 22a RAM 203 1016 MDL S26 MDL S27 1016 1016 2032 Art. RAM 203 Dimensiones: 1250x2500 mm (LxP) Peso: 112,25 Kg Rampa de carga giratoria. Carga: 1000 Kg (p.u.d.) RAMPA DE CARGA Características técnicas véase pág. A8 NV400 Furgón L3 H3 Tracción delantera 14,8 m3 L3 H3 batalla 4332 mm La rampa de carga giratoria puede ser instalada incluso ante la presencia de los módulos. Ante la presencia de la rampa de carga, el artículo MDL 124 no puede ser instalado en la zona 5. Se aconseja solicitar la factibilidad del proyecto al distribuidor STORE VAN más cercano a su domicilio. Art. MDL S26 Dimensiones: 3048x365x1700 mm (LxPxH). Peso: 111,05 Kg Set de 2 módulos dotado de: 10 bandejas con goma y 38 divisores desplazables 1 barra de fijación longitud 3500 mm Art. MDL S27 Dimensiones: 2032x365x1700 mm (LxPxH). Peso: 115,65 Kg Set de 2 módulos dotado de: 10 bandejas con goma y 30 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible 1 barra de fijación longitud 2500 mm SOLUCIONES PREMONTADAS
  • 72. D31 5 55 5 1016 1016 MDL 115 MDL 116 3 MDL 120 5 max 1225 SFM 350 5a max 717 MDL 119 MDL 117 1016 2 2a SFM 250 950 mm* max1942mm max3048mm 3 5 5a2 2a Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho NV400 Furgón L3 H3 Tracción delantera 14,8 m3 L3 H3 batalla 4332 mm Accesorios véase la pág. A9 Características técnicas véase pág. A5 Adecuado para el montaje en la zona: Art. MDL 124 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 82,05 Kg Módulo dotado de: 6 bandejas con goma y 24 divisores desplazables 1 banco extraíble con tornillo con mordazas de 100 mm de longitud y sujetador de tubos de 1/2” hasta 1½ “ Art. MDL 120 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 72,95 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 121 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 70,95 Kg Módulo dotado de: 5 bandejas con goma y 20 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 122 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 55,00 Kg Módulo dotado de: 6 bandejas con goma y 24 divisores desplazables Adecuado para el montaje en la zona: MÓDULOS 1225 MM *medida indicativa
  • 73. D32 x2 x2 x1 x2 x2 x1 2 3 5 2 2a 2 3 5 2 2a 2a 2a 3 5 5a 5a 5a NV400 Furgón L3 H3 Tracción delantera 14,8 m3 L3 H3 batalla 4332 mm Art. SFM 350 Barra de fijación: 3500x30x35 mm (LxPxH) Peso: 2,93 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. Art. SFM 250 Barra de fijación: 2500x30x35 mm (LxPxH) Peso: 2,2 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. MÓDULOS 717 mm Art. MDL 116 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 46,70 Kg Módulo dotado de: 6 bandejas con goma y 18 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 117 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 46,50 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 114 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 62,90 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 115 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 61,80 Kg Módulo dotado de: 5 bandejas con goma y 15 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: MÓDULOS 1016 MM Art. MDL 119 Dimensiones: 717x365x1700 mm (LxPxH) Peso: 38,10 Kg Módulo dotado de: 4 bandejas con goma y 8 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 147 Dimensiones: 508x365x1700 mm (LxPxH) Peso: 32,70 Kg Módulo dotado de: 4 bandejas con goma y 4 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 146 Dimensiones: 508x365x1700 mm (LxPxH) Peso: 30,80 Kg Módulo dotado de: 6 bandejas con goma y 6 divisores desplazables Adecuado para el montaje en la zona: MÓDULOS 508 mm
  • 74. D33 +A B C A A A A B B B B CC D D F F D D A A A A A A C C C C C C D D A A A A A A D F +A B C D F NV400 Furgón L3 H3 Tracción trasera 14,2 m3 L2L H3 batalla 3682 mm Paneles de polipropileno Paneles de polipropileno Paneles de polipropileno Paneles de polipropileno Suelo Suelo Panel detrás de la cabina Panel detrás de la cabina Características técnicas véase pág. A5 Características técnicas véase pág. A5 PANELES Y SUELOS PANELES Y SUELOS para NV400 con puerta lateral derecha y puertas traseras de batiente, paredes de chapas para NV400 con puerta lateral derecha y puertas traseras de batiente, paredes de chapas Art. PAN 213 Peso: 25,76 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Art. PAN 213 Peso: 25,76 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Art. PAR 209 Peso: 2,63 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Art. PAR 209 Peso: 2,63 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Art. PIL 215 Peso: 50,20 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Art. PIL 216 Peso: 48,10 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Art. PIR 203 Peso: 9,75 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Art. PIR 203 Peso: 9,75 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Ruedas traseras simples Ruedas traseras dobles
  • 75. D34 32 RAM 204 5 3a 5b 1733 MDL S15 MDL S16 1733 1016 NV400 Furgón L3 H3 Tracción trasera 14,2 m3 L2L H3 batalla 3682 mm Características técnicas véase pág. A8 Art. RAM 204 Dimensiones: 1250x2500 mm (LxP) Peso: 112,40 Kg Rampa de carga giratoria. Carga: 1000 Kg (p.u.d.) RAMPA DE CARGA La rampa de carga giratoria puede ser instalada incluso ante la presencia de los módulos. Se aconseja solicitar la factibilidad del proyecto al distribuidor STORE VAN más cercano a su domicilio. Art. MDL S15 Dimensiones: 2749x365x1500 mm (LxPxH). Peso: 96,50 Kg Set de 2 módulos dotado de: 7 bandeja con goma y 29 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines 1 barra de fijación longitud 3500 mm Art. MDL S16 Dimensiones: 1733x365x1500 mm (LxPxH). Peso: 54,75 Kg Módulo dotado de: 4 bandejas con goma y 20 divisores desplazables 1 barra de fijación longitud 2000 mm SOLUCIONES PREMONTADAS
  • 76. D35 3 5 3 5 3 53 508 max 1524 MDL 247 MDL 225 3a MDL 247 5b 508 SFM 350 5 max 1225 MDL 220 MDL 215 max 1016 3 2 SFM 250 950 mm* max1733mm max3048mm 3a 5b 53 2 Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho NV400 Furgón L3 H3 Tracción trasera 14,2 m3 L2L H3 batalla 3682 mm Accesorios véase la pág. A9 Características técnicas véase pág. A5 Art. MDL 220 Dimensiones: 1225x365x1500 mm (LxPxH) Peso: 66,10 Kg Módulo dotado de: 3 bandejas con goma y 12 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 221 Dimensiones: 1225x365x1500 mm (LxPxH) Peso: 64,10 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 222 Dimensiones: 1225x365x1500 mm (LxPxH) Peso: 48,15 Kg Módulo dotado de: 5 bandejas con goma y 20 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 225 Dimensiones: 1524x365x1500 mm (LxPxH) Peso: 57,35 Kg Módulo dotado de: 5 bandejas con goma y 25 divisores desplazables Adecuado para el montaje en la zona: MÓDULOS 1524 MM MÓDULOS 1225 MM *medida indicativa
  • 77. D36 x2 x2 x1 x2 x2 x1 2 2 2 2 3a 5b 3a 5b NV400 Furgón L3 H3 Tracción trasera 14,2 m3 L2L H3 batalla 3682 mm Art. SFM 350 Barra de fijación: 3500x30x35 mm (LxPxH) Peso: 2,93 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. Art. SFM 250 Barra de fijación: 2500x30x35 mm (LxPxH) Peso: 2,2 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. MÓDULOS 508 mm Art. MDL 216 Dimensiones: 1016x365x1500 mm (LxPxH) Peso: 40,90 Kg Módulo dotado de: 5 bandejas con goma y 15 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 217 Dimensiones: 1016x365x1500 mm (LxPxH) Peso: 40,70 Kg Módulo dotado de: 3 bandejas con goma y 9 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 214 Dimensiones: 1016x365x1500 mm (LxPxH) Peso: 57,10 Kg Módulo dotado de: 3 bandejas con goma y 9 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 215 Dimensiones: 1016x365x1500 mm (LxPxH) Peso: 56,00 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: MÓDULOS 1016 MM Art. MDL 247 Dimensiones: 508x365x1500 mm (LxPxH) Peso: 29,20 Kg Módulo dotado de: 3 bandejas con goma y 3 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 246 Dimensiones: 508x365x1500 mm (LxPxH) Peso: 27,30 Kg Módulo dotado de: 5 bandejas con goma y 5 divisores desplazables Adecuado para el montaje en la zona:
  • 78. A A BB D F D A A A C C C C DA A A D37 +A B C D F Art. POT 216 Dimensiones: 4350x1600 mm (LxP) Peso: 45,80 Kg Bacas dotadas de: 6 barras de aluminio con anclajes y perfil de goma 1 barra adicional con soportes 2 bordes laterales de aluminio longitud 4350 mm 1 rodillo de carga de aluminio Tornillería de fijación suministrada de acero inoxidable. Carga: 154 Kg (p.u.d.) BACAS PORTAESCALERAS Art. POS 216 Dimensiones: 4350x1580 mm (LxP) Peso: 73,55 Kg Portaescaleras dotado de: 6 barras de aluminio con anclajes y perfil de goma 1 barra adicional con soportes 1 bordo lateral de aluminio longitud 4350 mm 1 rodillo de carga de aluminio 1 guia portaescaleras de aluminio y acero inoxidable serie ALADIN longitud 3240 mm Tornillería de fijación suministrada de acero inoxidable. Carga: 126 Kg (p.u.d.) La guia portaescaleras puede montarse a derecha o a izquierda Características técnicas véase pág. A7 NV400 Furgón L4 H2 Tracción trasera 14,9 m3 L3L H2 batalla 4332 mm Art. PAN 215 Peso: 30,80 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Paneles de polipropileno Art. PAR 209 Peso: 2,63 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 218 Peso: 53,75 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 203 Peso: 9,75 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina Características técnicas véase pág. A5 PANELES Y SUELOS para NV400 con puerta lateral derecha y puertas traseras de batiente, paredes de chapas Ruedas traseras dobles
  • 79. D38 2032 MDL S29 MDL S28 2032 508 1733 3 5a 5 22a RAM 204 5b 3a Art. RAM 204 Dimensiones: 1250x2500 mm (LxP) Peso: 112,40 Kg Rampa de carga giratoria. Carga: 1000 Kg (p.u.d.) RAMPA DE CARGA Características técnicas véase pág. A8 Art. MDL S29 Dimensiones: 3765x365x1500 mm (LxPxH). Peso: 113,00 Kg Set de 2 módulos dotado de: 8 bandejas con goma y 40 divisores desplazables 1 barra de fijación longitud 4500 mm Art. MDL S28 Dimensiones: 2540x365x1500 mm (LxPxH). Peso: 88,15 Kg Set de 2 módulos dotado de: 7 bandejas con goma y 23 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines 1 barra de fijación longitud 3000 mm SOLUCIONES PREMONTADAS NV400 Furgón L4 H2 Tracción trasera 14,9 m3 L3L H2 batalla 4332 mm La rampa de carga giratoria puede ser instalada incluso ante la presencia de los módulos. Se aconseja solicitar la factibilidad del proyecto al distribuidor STORE VAN más cercano a su domicilio.
  • 80. D39 508 max 1225 MDL 247 MDL 220 3a 3 MDL 247 5b 5 1016 SFM 450 SFM 300 5a 1016 508 MDL 214 MDL 215MDL 215 MDL 216 1016 1016 2 2a 3 3 3 950 mm* max2540mm max3765mm 3 3a 5 5b 5a 2 2a Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho NV400 Furgón L4 H2 Tracción trasera 14,9 m3 L3L H2 batalla 4332 mm Accesorios véase la pág. A9 Características técnicas véase pág. A5 Art. MDL 220 Dimensiones: 1225x365x1500 mm (LxPxH) Peso: 66,10 Kg Módulo dotado de: 3 bandejas con goma y 12 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 221 Dimensiones: 1225x365x1500 mm (LxPxH) Peso: 64,10 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 222 Dimensiones: 1225x365x1500 mm (LxPxH) Peso: 48,15 Kg Módulo dotado de: 5 bandejas con goma y 20 divisores desplazables Adecuado para el montaje en la zona: MÓDULOS 1225 MM *medida indicativa
  • 81. D40 x2 x3 x1 x2 x2 x1 2 2a 3 5 5a 2 2a 5a 2 2a 3 5 5a 2 2a 3 5 5a 3a 5b 3a 5b NV400 Furgón L4 H2 Tracción trasera 14,9 m3 L3L H2 batalla 4332 mm Art. SFM 450 Barra de fijación: 4500x30x35 mm (LxPxH) Peso: 3,78 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. Art. SFM 300 Barra de fijación: 3000x30x35 mm (LxPxH) Peso: 2,60 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. MÓDULOS 508 mm Art. MDL 216 Dimensiones: 1016x365x1500 mm (LxPxH) Peso: 40,90 Kg Módulo dotado de: 5 bandejas con goma y 15 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 217 Dimensiones: 1016x365x1500 mm (LxPxH) Peso: 40,70 Kg Módulo dotado de: 3 bandejas con goma y 9 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 214 Dimensiones: 1016x365x1500 mm (LxPxH) Peso: 57,10 Kg Módulo dotado de: 3 bandejas con goma y 9 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 215 Dimensiones: 1016x365x1500 mm (LxPxH) Peso: 56,00 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: MÓDULOS 1016 MM Art. MDL 247 Dimensiones: 508x365x1500 mm (LxPxH) Peso: 29,20 Kg Módulo dotado de: 3 bandejas con goma y 3 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 246 Dimensiones: 508x365x1500 mm (LxPxH) Peso: 27,30 Kg Módulo dotado de: 5 bandejas con goma y 5 divisores desplazables Adecuado para el montaje en la zona:
  • 82. D41 A A BB D F D A A A C C C C DA A A +A B C D F NV400 Furgón L4 H3 Tracción trasera 17 m3 L3L H3 batalla 4332 mm Paneles de polipropileno Paneles de polipropileno Suelo Panel detrás de la cabina Características técnicas véase pág. A5 PANELES Y SUELOS para NV400 con puerta lateral derecha y puertas traseras de batiente, paredes de chapas Art. PAN 215 Peso: 30,80 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Art. PAR 209 Peso: 2,63 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Art. PIL 218 Peso: 53,75 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Art. PIR 203 Peso: 9,75 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Ruedas traseras dobles
  • 83. D42 3 5a 5 22a RAM 204 5b 3a 2032 MDL S29 MDL S28 2032 508 1733 Art. RAM 204 Dimensiones: 1250x2500 mm (LxP) Peso: 112,40 Kg Rampa de carga giratoria. Carga: 1000 Kg (p.u.d.) RAMPA DE CARGA Características técnicas véase pág. A8 NV400 Furgón L4 H3 Tracción trasera 17 m3 L3L H3 batalla 4332 mm La rampa de carga giratoria puede ser instalada incluso ante la presencia de los módulos. Se aconseja solicitar la factibilidad del proyecto al distribuidor STORE VAN más cercano a su domicilio. Art. MDL S29 Dimensiones: 3765x365x1500 mm (LxPxH). Peso: 113,00 Kg Set de 2 módulos dotado de: 8 bandejas con goma y 40 divisores desplazables 1 barra de fijación longitud 4500 mm Art. MDL S28 Dimensiones: 2540x365x1500 mm (LxPxH). Peso: 88,15 Kg Set de 2 módulos dotado de: 7 bandejas con goma y 23 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines 1 barra de fijación longitud 3000 mm SOLUCIONES PREMONTADAS
  • 84. D43 3 3 3 508 max 1225 MDL 247 MDL 220 3a 3 MDL 247 5b 5 1016 SFM 450 SFM 300 5a 1016 508 MDL 214 MDL 215MDL 215 MDL 216 1016 1016 2 2a 950 mm* max2540mm max3765mm 3 3a 5 5b 5a 2 2a Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho NV400 Furgón L4 H3 Tracción trasera 17 m3 L3L H3 batalla 4332 mm Accesorios véase la pág. A9 Características técnicas véase pág. A5 Art. MDL 220 Dimensiones: 1225x365x1500 mm (LxPxH) Peso: 66,10 Kg Módulo dotado de: 3 bandejas con goma y 12 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 221 Dimensiones: 1225x365x1500 mm (LxPxH) Peso: 64,10 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 222 Dimensiones: 1225x365x1500 mm (LxPxH) Peso: 48,15 Kg Módulo dotado de: 5 bandejas con goma y 20 divisores desplazables Adecuado para el montaje en la zona: MÓDULOS 1225 MM *medida indicativa
  • 85. D44 x2 x3 x1 x2 x2 x1 2 2a 3 5 5a 2 2a 5a 2 2a 3 5 5a 2 2a 3 5 5a 3a 5b 3a 5b NV400 Furgón L4 H3 Tracción trasera 17 m3 L3L H3 batalla 4332 mm Art. SFM 450 Barra de fijación: 4500x30x35 mm (LxPxH) Peso: 3,78 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. Art. SFM 300 Barra de fijación: 3000x30x35 mm (LxPxH) Peso: 2,60 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. MÓDULOS 508 mm Art. MDL 216 Dimensiones: 1016x365x1500 mm (LxPxH) Peso: 40,90 Kg Módulo dotado de: 5 bandejas con goma y 15 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 217 Dimensiones: 1016x365x1500 mm (LxPxH) Peso: 40,70 Kg Módulo dotado de: 3 bandejas con goma y 9 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 214 Dimensiones: 1016x365x1500 mm (LxPxH) Peso: 57,10 Kg Módulo dotado de: 3 bandejas con goma y 9 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 215 Dimensiones: 1016x365x1500 mm (LxPxH) Peso: 56,00 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: MÓDULOS 1016 MM Art. MDL 247 Dimensiones: 508x365x1500 mm (LxPxH) Peso: 29,20 Kg Módulo dotado de: 3 bandejas con goma y 3 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 246 Dimensiones: 508x365x1500 mm (LxPxH) Peso: 27,30 Kg Módulo dotado de: 5 bandejas con goma y 5 divisores desplazables Adecuado para el montaje en la zona:
  • 86. SU PARTNER STORE VAN FAMI S.r.l. Via Stazione Rossano 13 36027 Rosà, Vicenza ITALY Tel. +39 0424 585455 Fax +39 0424 585482 www.storevan.com info@storevan.com Coordenadas geográficas: Oficinas N 45.702833 E 11.785122 Carga y entrega de mercancias N 45.704579 E 11.787343
