EQUIPAMIENTO INTERIOR DE FURGONETAS TALLER - CATALOGO GENERAL FIAT 2014

El documento describe el catálogo de equipamiento para vehículos comerciales de la marca Fiat, destacando su calidad y los estándares de seguridad que cumplen, incluyendo certificados de crash test. Además, se presenta la marca Store Van, que ofrece soluciones personalizadas y una instalación sin necesidad de taladrar la carrocería, y se detalla una variedad de productos como paneles, suelos, estantes y rampas de carga. Fami, la empresa detrás de estos productos, se posiciona como líder en equipamiento industrial, combinando tecnología y diseño.

Incrustar presentación

Descargado 21 veces
Catálogo n° C CT es S12 06 PROFESIONALIDAD EN MOVIMIENTO Equipamiento Vehículos Comerciales Fiat
A1A1 CRASH TEST STORE VAN PRODUCCIÓN CERTIFICADA Certificados desde hace más de una década en el sistema de aseguramiento de la calidad. Superada brillantemente la prueba de CRASH TEST llevada a cabo según las últimas normativas euro- peas ECE-R17 con impacto a 50 Km/h. Seguridad - Lo suelos y los paneles se entregan en varias piezas. - Lo suelos, paneles, bacas y portaescaleras se entregan desmontados. - Los módulos se entregan preensamblados con el material de anclaje al vehículo. - Para la instalación de los productos se aconseja contactar con nuestra red de instaladores autorizados (véase contraportada). - Los productos se entregan embalados. - 3 años de garantía sobre nuestros productos. - Las capacidades de carga se refieren a los pesos uniformemente distribuidos. (p.u.d.) CONDICIONES DE ENTREGA
A2A2 SEGURIDAD PROBADA Y CERTIFICADA FAMI obtuvo la prestigiosa certificación GS para el equipamiento interior y las rampas de carga. Seguridad FAMI posee también la rara certificación GS para las bacas y los portaescaleras.
A3A3 Una atención constante a la orientación del mer- cado, junto con la búsqueda de la personaliza- ción, ha sido la estrategia exitosa que dio como fruto la última creación de Fami: la marca Store Van. Store Van es una marca que identifica los equi- pamientos para los vehículos comerciales de todas las marcas. El cuidado minucioso con que se han diseñado los módulos de equipamiento y la adaptabilidad a las múltiples personalizaciones han demo- strado la calidad y la superioridad de Store Van en todos sus detalles. Dicho éxito situó a Store Van entre las marcas más prestigiosas y requeridas por los fabrican- tes de vehículos comerciales internacionales. Store Van fue la primera en introducir en el mer- cado un método de instalación original que no prevé taladros en la carrocería para fijar los equipamientos, asegura funcionalidad, calidad, robustez y diseño a los simples profesionales así como a las grandes flotas. Store Van ES UNA MARCA DEL GRUPO FAMI SISTEMAS DE CALIDAD PARA LA LOGÍSTICA La estrategia de Fami se desarrolla a través de la ductilidad del producto y de la capacidad de con- vertir sus proyectos en únicos y personalizados. Esto permitió estudiar sistemas de equipamiento que satisfagan todas las exigencias de los clientes, gracias a procesos industriales modernos. Fami es una de las empresas líderes del sector que trata los productos de equipamiento industrial, dando prioridad a la tecnología, a la sensibilidad, al diseño y firmando cada uno de sus productos, con- firmándose como una gran empresa en equilibrio perfecto entre tecnología y corazón. Fami se caracteriza por la alta tecnología y las soluciones originales, tales como el almacena- miento industrial, las estaciones de trabajo y los sistemas conductivos para la industria electró- nica. Todas soluciones modernas que permiten una gran capacidad de aplicaciones y de diver- sificaciones. Creadas para que Fami se convierta en el líder de su sector en lo que se refiere a competencia y competitividad. PROFESIONALIDAD EN MOVIMIENTO
A4A4 C3-C10 B3-B10 C11-C12 C13-C14 D5-D8 D9-D12 D13-D14 E5-E8 E9-E12 E17-E20 E13-E16 E21-E24 E25-E28 E29-E32 E33-E36 Índice MODELO CARACTERÍSTICAS DEL VEHÍCULO PÁG. 2,5 m3 L1 H1 batalla 2513 mm altura 1721 mm 3,4/3,8 m3 L1 H1 batalla 2755 mm altura 1845 mm 4,0/4,4 m3 L1 H2 batalla 2755 mm altura 2100 mm 4,2/4,6 m3 L2 H1 batalla 3105 mm altura 1880 mm 5 m3 L1 H1 batalla 3000 mm altura 1942 mm 6 m3 L2 H1 batalla 3122 mm altura 1942 mm 7 m3 L2 H2 batalla 3122 mm altura 2276 mm 8 m3 L1 H1 batalla 3000 mm altura 2254 mm 10 m3 L2 H1 batalla 3450 mm altura 2254 mm 9,5 m3 L1 H2 batalla 3000 mm altura 2522 mm 11,5 m3 L2 H2 batalla 3450 mm altura 2522 mm 13 m3 L3 H2 batalla 4035 mm altura 2522 mm 15 m3 L3 H3 batalla 4035 mm altura 2760 mm 15 m3 L3L H2 batalla 4035 mm altura 2522 mm 17 m3 L3L H3 batalla 4035 mm altura 2760 mm Ducato furgón cerrado paso extra largo techo super alto Fiorino furgón cerrado Nuevo Doblò Cargo 2010 furgón cerrado Nuevo Doblò Cargo 2010 furgón cerrado techo alto Nuevo Doblò Cargo 2010 furgón cerrado maxi Scudo furgón cerrado batalla corta Scudo furgón cerrado batalla larga Scudo furgón cerrado techo alto batalla larga Ducato furgón cerrado paso corto Ducato furgón cerrado paso medio Ducato furgón cerrado paso corto techo alto Ducato furgón cerrado paso medio techo alto Ducato furgón cerrado paso largo techo alto Ducato furgón cerrado paso largo techo super alto Ducato furgón cerrado paso extra largo techo alto
A5A5 Paneles de polipropileno alveolar de 4 mm de espesor con superficie resistente al rayado. Ligeros y resistentes. Características técnicas PANELES
A6A6 Suelos de carga preconformados en una o varias piezas encastrables, con inserciones de aluminio ex- truido. Hecho de madera contraplacada fenólica combinada con abedul y conífera, espesor 12 mm, resinado en ambos lados y con un tratamiento an- tidesgaste y antideslizante sobre la superficie prac- ticable. Estantes extraíbles para uno o dos maletines con posibilidad de introducir maletines de diferente al- tura y profundidad Carga: 50 Kg Apertura fácil y intuitiva con una sola mano y blo- queo mecánico de seguridad del cajón abierto y cer- rado mediante el tirador. Amplia posibilidad de dividir los cajones con accesorios de plástico o de metal. Carga: 50 Kg Características técnicas SUELOS CAJONES ESTANTE EXTRAÍBLE Banco extraíble con tornillo de acero, base giratoria, anchura mordazas 100 mm. BANCOS PARA TORNILLO
A7A7 Características técnicas Portaescaleras TALENTO Con sistema de bajada frenada para esca- leras de hasta 60 kg. Portaescaleras ALADIN Con sistema de bajada y subida servoasi- stido para escaleras de hasta 60 kg.
A8A8 1 2 3 4 Características técnicas Rampas de carga servoasistidas con estructura de tubos de acero y superficie de aluminio antideslizante. Acoplamiento al vehículo mediante columna telescópica y sistema de apoyo de los soportes de posiciona- miento automático. Carga: de 600 a 1500 Kg. RAMPAS DE CARGA
A9A9 Accesorios MALETINES DE 292 mm DE PROFUNDIDAD MALETINES DE 343 mm DE PROFUNDIDAD Art. VAL 001 Maletín con contenedores Dim. 438x292x67 mm (LxPxH) Soluc. interna con: 2 contenedores verdes, 2 azules, 5 amarillos, 10 rojos. Art. VAL 002 Maletín con contenedores Dim. 438x292x67 mm (LxPxH) Soluc. interna con: 8 contenedores azules, 8 rojos. Art. VAL 005 Maletín con contenedores Dim. 438x343x67 mm (LxPxH) Soluc. interna con: 2 contenedores verdes, 3 azules, 6 amarillos, 12 rojos. Art. VAL 006 Maletín con contenedores Dim. 438x343x67 mm (LxPxH) Soluc. interna con: 8 contenedores verdes. Art. VAL 007 Maletín con contenedores Dim. 438x343x102 mm (LxPxH) Soluc. interna con: 2 contenedores verdes, 3 azules, 6 amarillos, 12 rojos. Bandeja sup. 24 rojos y 12 amarillos. Art. VAL 003 Maletín con contenedores Dim. 438x292x102 mm (LxPxH) Soluc. interna con: 2 contenedores azules, 2 verdes, 5 amarillos, 10 rojos. Bandeja sup. 20 rojos y 10 amarillos. Art. VAL 004 Maletín con contenedores Dim. 438x292x102 mm (LxPxH) Soluc. interna con: 4 contenedores verdes, 4 azules. Bandeja sup. 20 rojos y 10 amarillos. Art. VAL 008 Maletín con contenedores Dim. 438x343x102 mm (LxPxH) Soluc. interna con: 12 contenedores azules. Bandeja sup. 24 rojos y 12 amarillos.
A10 Accesorios Kit lavamanos Kit barra sujeta-carga disponibles en 3 dimensiones: Art. ACS 009 Longitud 1000 mm. Juego de 2 correas en poliéster longitud 3260 mm. Art. ACS 010 Longitud 1500 mm. Juego de 2 correas en poliéster longitud 3260 mm. Art. ACS 011 Longitud 2000 mm. Juego de 2 correas en poliéster longitud 3260 mm. Botiquín de urgencias Art. ACS 004 Portarrollos con papel Ø 140 mm Art. ACS 005 Portaerosoles Art. ACS 007 Soporte sujeta cable de aluminio pintado Art. ACS 008 Portadocumentos DIN A4 Art. ACS 006 Art. ACS 001 Kit portabidones con bidón en hierro capacidad 20 litros Art. ACS 002 Soportes con correa para botellas y extintores Art. ACS 003 ACCESORIOS PARA MODULOS BARRAS SUJETA-CARGA Y CORREAS
A11 Accesorios bajo pedido Polipasto giratorio con freno de posicionamiento y brazo plegable. Incorpora un motor de 12 V y gancho de levantamiento que se desliza sobre guías de aluminio y fin de carrera eléctrico, dotado de mando a distan- cia con cable. Carga de 150 a 190 Kg. ACCESORIO BAJO PEDIDO NO DISPONIBLE PARA TODAS LAS VERSIONES POLIPASTO COMPRESORES Y ESTANTES EXTRAÍBLES HORIZONTALES Estantes extraíbles horizontales de alumi- nio. Bloqueo mecánico del estante abierto y cerrado. Posibilidad de frenar el estante abierto en cualquier posición. Carga: 300 Kg. Extracción: 60% Compresores verticales 220V - 380V. Capacidad de: 50 a 100 LT

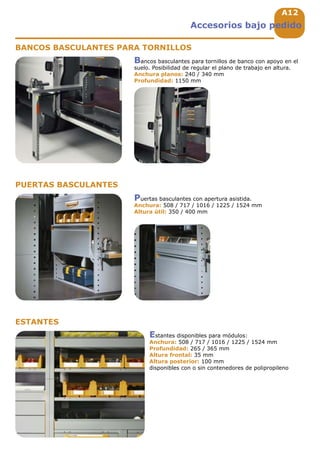

A12 Accesorios bajo pedido BANCOS BASCULANTES PARA TORNILLOS PUERTAS BASCULANTES ESTANTES Bancos basculantes para tornillos de banco con apoyo en el suelo. Posibilidad de regular el plano de trabajo en altura. Anchura planos: 240 / 340 mm Profundidad: 1150 mm Puertas basculantes con apertura asistida. Anchura: 508 / 717 / 1016 / 1225 / 1524 mm Altura útil: 350 / 400 mm Estantes disponibles para módulos: Anchura: 508 / 717 / 1016 / 1225 / 1524 mm Profundidad: 265 / 365 mm Altura frontal: 35 mm Altura posterior: 100 mm disponibles con o sin contenedores de polipropileno
B1B1 Fiorino L1 H1 - 2,8 m3 › VELOCIDAD DE MONTAJE › MODULARIDAD COMPLETA › ELEMENTOS INSONORIZANTES DE SEGURIDAD ENTRE LOS DIFERENTES COMPONENTES DE METAL › FORMAS ERGONOMÉTRICAS › REGULACIÓN DE LA ALTURA DE LOS DIFERENTES ELEMENTOS CON PASO DE 25 mm Estratégicamentefuertes Vehículo equipado con: 1 art. POT 009 bacas 1 art. PIL 010 suelo de madera 1 art. PAN 013 paneles de polipropileno 1 art. PAR 006 paneles de polipropileno 1 art. MDL 053 módulo 1 art. MDL 054 módulo 1 art. ACS 007 portaerosoles 1 art. ACS 004 botiquín de urgencias 1 art. ACS 008 soporte sujeta cable de aluminio pintado
B2 FIORINO
B3 A C D E F A A A A C C E E A A A A C C F D 2 1 2,5 m3 L1 H1 batalla 2513 mm FIORINO furgón Característi- cas técnicas véase pág. A5 PANELES Y SUELOS para FIORINO con puerta lateral dere- cha y puertas traseras de batiente, pa- redes de chapas Art. PAN 013 Peso: 1,88 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera Paneles de polipropileno Art. PAR 006 Peso: 0,88 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 009 Peso: 14,90 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Art. PIL 010 Peso: 17,54 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo para separador de carga de chapa (1) Suelo para separador de carga de rejilla con trampilla (2) Art. POT 009 Dimensiones: 2000x1400 mm (LxP) Peso: 20,20 Kg Bacas dotadas de: 3 barras de aluminio con anclajes y perfil de goma 2 bordes laterales de aluminio longitud 2000 mm 1 rodillo de carga de aluminio Tornillería de fijación suministrada de acero inoxidable. Carga: 80 Kg (p.u.d.) BACAS PORTAESCALERAS Art. POS 012 Dimensiones: 2110x1380 mm (LxP) Peso: 42,40 Kg Portaescaleras dotado de: 3 barras de aluminio con anclajes y perfil de goma 1 bordo lateral de aluminio longitud 2000 mm 1 rodillo de carga de aluminio 1 guia portaescaleras de aluminio y acero inoxidable serie TALENTO longitud 2110 mm Tornillería de fijación suministrada de acero inoxidable. Carga: 58 Kg (p.u.d.) La guia portaescaleras puede mon- tarse a derecha o a izquierda BACAS sólo para Fiorino con puertas traseras de batiente PORTAESCALERAS sólo para Fiorino con puertas traseras de batiente Característi- cas técnicas véase pág. A7 Art. PIR 004 Peso: 3,40 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina para separador de carga de chapa (1)
B4 555 3 3 3 3 5 1016 MDL 053 508 MDL 055 3 5 540 mm* 508mm 1016mm 2,5 m3 L1 H1 batalla 2513 mm FIORINO furgón Adecuado para el montaje en la zona: Art. MDL 053 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 44,30 Kg Módulo dotado de: 3 bandejas con goma y 5 divisores desplazables 3 porta-maletines con maletines y contenedores 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 052 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 27,70 Kg Módulo dotado de: 3 bandejas con goma y 9 divisores desplazables Art. MDL 051 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 45,50 Kg Módulo dotado de: 3 bandejas con goma y 5 divisores desplazables 3 cajones 1 puerta abatible Adecuado para el montaje en la zona: Caracterí- sticas técnicas véase pág. A5 Accesorios véase la pág. A9 *medida indicativa Art. MDL 056 Dimensiones: 508x365x900 mm (LxPxH) Peso: 29,95 Kg Módulo dotado de: 1 bandeja con goma y 1 divisor desplazable 3 porta-maletines con maletines y contenedores 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 055 Dimensiones: 508x365x900 mm (LxPxH) Peso: 18,30 Kg Módulo dotado de: 3 bandejas con goma y 3 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 054 Dimensiones: 508x365x900 mm (LxPxH) Peso: 32,30 Kg Módulo dotado de: 1 bandeja con goma y 1 divisor desplazable 3 cajones 1 puerta abatible Adecuado para el montaje en la zona: Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho
B5B5B5B5 540 mm 726mm 1600 mm 906 m m * 906 m m * 600 m m * 600 m m * 2,5 m3 L1 H1 batalla 2513 mm FIORINO furgón Detalle de kit suelo sobreelevado con dos módulos posteriores. SUELO SOBREELEVADO Detalle de los dos cajones con extracción total telescópica completos de separadores. Capacidad de cada cajón: 150 Kg *medidas internas utiles
B6B6B6B6 1 B6 906 mm* 906 mm* 2 3 4 600mm* 600mm* 2,5 m3 L1 H1 batalla 2513 mm FIORINO furgón Detalle de la cinta amarre suministrada de serie con el kit suelo sobreelevado Particular de la mampara de red con cierre y plataforma desmontable para el asiento abatible *medidas internas utiles Detalle del cajón de altura útil 54 mm suministrado de serie con: 2 separadores, 24 cubetas divisorias. Herramienta no incluida. Detalle del cajón de altura útil 104 mm suministrado de serie con: 2 separadores. Herramienta no incluida.
B7B7B7B7 2 2,5 m3 L1 H1 batalla 2513 mm FIORINO furgón Art. MDL 057 Dimensiones: 508x365x700 mm (LxPxH) Peso: 15,40 Kg Módulo dotado de: 1 bandeja con goma y 1 divisor desplazable 1 porta-maletina con maletina y contenedores 1 travesaño con correas bloqua maletines Módulo Art. MDL 058 Dimensiones: 508x365x650 mm (LxPxH) Peso: 21,60 Kg Módulo dotado de: 1 bandeja con goma y 1 divisor desplazable 2 porta-maletines con maletines y contenedores 1 puerta abatible Módulo Art. MDL 059 Dimensiones: 508x365x700 mm (LxPxH) Peso: 13,35 Kg Módulo dotado de: 2 bandejas con goma y 2 divisores desplazables 1 travesaño con correas bloqua maletines Módulo Art. MDL 060 Dimensiones: 508x365x650 mm (LxPxH) Peso: 13,60 Kg Módulo dotado de: 2 bandejas con goma y 2 divisores desplazables 1 puerta abatible Módulo Art. MPR 001 Dimensiones: 1482x1395x324 mm (LxPxH) Peso: 100,00 Kg Kit dotado de: 1 suelo inferior de madera con un espesor de 12 mm con recubrimiento fenólico para separador de carga de rejilla con trampilla 1 suelo superior de madera con un espesor de 12 mm con recubrimiento fenólico 1 cajonera con 2 cajones con material de separación, dimensiones internas del cajón 906x600x54/104 mm h Kit suelo sobreelevado para separador de carga de rejilla con trampilla (2) Cajones véase la pág. B6
B8B8 1 2,5 m3 L1 H1 batalla 2513 mm FIORINO furgón Art. MPR 002 Dimensiones: 1482x1395x324 mm (LxPxH) Peso: 97,30 Kg Kit dotado de: 1 suelo inferior de madera con un espesor de 12 mm con recubrimiento fenólico para separador de carga de chapa 1 suelo superior de madera con un espesor de 12 mm con recubrimiento fenólico 1 cajonera con 2 cajones con material de separación, dimensiones internas del cajón 906x600x54/104 mm h Kit suelo sobreelevado para separador de carga de chapa (1) Art. MDL 057 Dimensiones: 508x365x700 mm (LxPxH) Peso: 15,40 Kg Módulo dotado de: 1 bandeja con goma y 1 divisor desplazable 1 porta-maletina con maletina y contenedores 1 travesaño con correas bloqua maletines Módulo Art. MDL 058 Dimensiones: 508x365x650 mm (LxPxH) Peso: 21,60 Kg Módulo dotado de: 1 bandeja con goma y 1 divisor desplazable 2 porta-maletines con maletines y contenedores 1 puerta abatible Módulo Art. MDL 059 Dimensiones: 508x365x700 mm (LxPxH) Peso: 13,35 Kg Módulo dotado de: 2 bandejas con goma y 2 divisores desplazables 1 travesaño con correas bloqua maletines Módulo Art. MDL 060 Dimensiones: 508x365x650 mm (LxPxH) Peso: 13,60 Kg Módulo dotado de: 2 bandejas con goma y 2 divisores desplazables 1 puerta abatible Módulo Cajones véase la pág. B6
B9 940mm B9 2 1 2,5 m3 L1 H1 batalla 2513 mm FIORINO furgón SISTEMAS EXTRAÍBLES HORIZONTAL Art. PEO 001 Dimensiones: 1225x890x80 mm (LxPxH) Peso: 56,40 Kg Kit dotado de: 1 suelo de madera fenólica con agujeros para la fijación del bastidor extraíble 1 bastidor horizontal extraíble al 60% carga 300 kg dotado de 1 encimera de madera fenólica y protección de goma 8 anillas para correa de sujeción de la carga 2 correas de sujeción de la carga Sistema extraíble horizontal para separador de carga de rejilla con trampilla (2) El sistema extraíble horizontal facilita las operaciones de carga, descarga y sujeción del material transportado Art. PEO 002 Dimensiones: 1225x890x80 mm (LxPxH) Peso: 53,80 Kg Kit dotado de: 1 suelo de madera fenólica con agujeros para la fijación del bastidor extraíble 1 bastidor horizontal extraíble al 60% carga 300 kg dotado de 1 encimera de madera fenólica y protección de goma 8 anillas para correa de sujeción de la carga 2 correas de sujeción de la carga Sistema extraíble horizontal para separador de carga de chapa (1)
B10
C1 Doblò L1 H1 - 3,4/3,8 m3 Estratégicamentefuertes › VELOCIDAD DE MONTAJE › MODULARIDAD COMPLETA › ELEMENTOS INSONORIZANTES DE SEGURIDAD ENTRE LOS DIFERENTES COMPONENTES DE METAL › FORMAS ERGONOMÉTRICAS › REGULACIÓN DE LA ALTURA DE LOS DIFERENTES ELEMENTOS CON PASO 25 mm Vehículo equipado con: 1 art. POT 014 bacas 1 art. PIL 013 suelo de madera 1 art. PAN 017 paneles de polipropileno 1 art. PAR 009 paneles de polipropileno 1 art. MDL 010 módulo 1 art. MDL 007 módulo 1 art. ACS 004 botiquín de urgencias 1 art. ACS 007 portaerosoles 1 art. ACS 005 portarrodillos con papel 1 art. ACS 003 soporte con correa para botellas y extintores (entregado sin extintor)
DOBLÒ2010 C2
C3 A A A A C C D F A A A A C C E C3 A C D E F 2 1 3,4/3,8 m3 L1 H1 batalla 2755 mm NUEVO DOBLÒ CARGO 2010 furgón cerrado Característi- cas técnicas véase pág. A5 PANELES Y SUELOS para DOBLÒ CARGO con puerta lateral derecha y puertas traseras de batiente, paredes de chapas Art. POT 014 Dimensiones: 2000x1600 mm (LxP) Peso: 23,03 Kg Bacas dotadas de: 3 barras de aluminio con anclajes y perfil de goma 2 bordes laterales de aluminio longitud 2000 mm 1 rodillo de carga de aluminio Tornillería de fijación suministrada de acero inoxidable. Carga: 76 Kg (p.u.d.) BACAS PORTAESCALERAS Art. POS 016 Dimensiones: 2110x1580 mm (LxP) Peso: 45,51 Kg Portaescaleras dotado de: 3 barras de aluminio con anclajes y perfil de goma 1 bordo lateral de aluminio longitud 2000 mm 1 rodillo de carga de aluminio 1 guia portaescaleras de aluminio y acero inoxidable serie TALENTO longitud 2110 mm Tornillería de fijación suministrada de acero inoxidable. Carga: 54 Kg (p.u.d.) La guia portaescaleras puede mon- tarse a derecha o a izquierda BACAS sólo para Doblò Cargo con puertas traseras de batiente PORTAESCALERAS sólo para Doblò Cargo con puertas traseras de batiente Característi- cas técnicas véase pág. A7 Art. PAN 017 Peso: 3,14 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera Paneles de polipropileno Art. PAR 009 Peso: 1,07 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 013 Peso: 18,63 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Art. PIL 015 Peso: 18,20 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo para separador de carga de chapa (1) Suelo para separador de carga de rejilla con trampilla (2) Art. PIR 005 Peso: 0,97 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina para separador de carga de chapa (1)
C4C4 53 53 5 3 3 3 3 5 max 1016 MDL 010 max 717 MDL 007 3 5 640 mm* max717mm max1016mm 3,4/3,8 m3 L1 H1 batalla 2755 mm NUEVO DOBLÒ CARGO 2010 furgón cerrado Adecuado para el montaje en la zona: Art. MDL 010 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 60,1 Kg Módulo dotado de: 1 bandeja con goma y 3 divisores desplazables 3 cajones 3 porta-maletines extraíbles con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 009 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 25,4 Kg Módulo dotado de: 3 bandejas con goma y 9 divisores desplazables Art. MDL 008 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 41,7 Kg Módulo dotado de: 1 bandeja con goma y 3 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Caracterí- sticas técnicas véase pág. A5 Accesorios véase la pág. A9 Art. MDL 007 Dimensiones: 717x365x900 mm (LxPxH) Peso: 42,7 Kg Módulo dotado de: 3 bandejas con goma y 6 divisores desplazables 1 banco extraíble con tornillo con mordazas de 100 mm de longitud y sujetador de tubos de 1/2” hasta 1½“ Adecuado para el montaje en la zona: Art. MDL 006 Dimensiones: 717x365x900 mm (LxPxH) Peso: 22,7 Kg Módulo dotado de: 3 bandejas con goma y 6 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 005 Dimensiones: 717x365x900 mm (LxPxH) Peso: 32,9 Kg Módulo dotado de: 1 bandeja con goma y 2 divisores desplazables 2 cajones 1 estante con puerta abatible Adecuado para el montaje en la zona: Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho *medida indicativa
C5 3,4/3,8 m3 L1 H1 batalla 2755 mm NUEVO DOBLÒ CARGO 2010 furgón cerrado SISTEMAS EXTRAÍBLES HORIZONTALES SUELO SOBREELEVADO CON ARCÓN
C6 1 2 3 7 8 1076 m m * 600 mm* 1076 m m * 600 mm* 4 5 6 3,4/3,8 m3 L1 H1 batalla 2755 mm NUEVO DOBLÒ CARGO 2010 furgón cerrado Detalle de los dos cajones con ex- tracción total telescópica comple- tos de separadores (herramienta no incluida). Capacidad de cada cajón: 150 Kg *medidas internas utiles El suelo sobree- levado con arcón permite optimi- zar el volumen de carga del ve- hiculo al 95%. (1,2,3) En la zona de retro cabina es posible racionali- zar el espacio utilizando un mó- dulo con 2 ban- dejas (4) o bien con una cajonera en frente de la puerta lateral (5,6) En la parte superior del suelo es po- sible instalar el sistema extraible horizontal (7) completo de un mó- dulo. El sistema permite aún así el uso del arcón cerca de la puerta la- teral (8)
C7C7 3,4/3,8 m3 L1 H1 batalla 2755 mm NUEVO DOBLÒ CARGO 2010 furgón cerrado Art. MPR 007 Dimensiones: 1338x1660x328 mm (LxPxH) Peso: 110,60 Kg Kit dotado de: 1 suelo inferior de madera de 12 mm de espesor, con recubrimiento fenólico para separador de carga de chapa 1 suelo superior de madera de 12 mm de espesor, con recubrimiento fenólico 1 cajonera con 2 cajones (carga 150 Kg /unidad) con material de separación, dimensiones internas del cajón 1076x600x54/104 mm h Kit suelo sobreelevado para separador de carga de chapa Art. MPR 999 Dimensiones: 1193x30x300 mm (LxPxH) Peso: 4,08 Kg Estructura en tubo cuadrado 30x30 mm. Estructura anterior para arcón Art. MPR 998 Dimensiones: 1193x564x300 mm (LxPxH) Peso: 26,85 Kg Kit dotado de: 1 estructura en tubo cuadrado 30x30 mm. 1 cajonera con 2 cajones (carga 70 Kg /unidad), dimensiones internas del cajón 447x447x86 mm h Kit estructura anterior para arcón con cajonera Art. MPR 008 Dimensiones: 1391x800x12 mm (LxPxH) Peso: 12,65 Kg Kit dotado de: 2 arcónes en madera 12 mm con recubrimiento fenólico y 6 bisagras Carga suelo sobreelevado + kit arcón: 500 Kg (p.u.d.) Kit arcón para vehiculo con puerta lateral derecha Art. PEO 202 Sistema extraíble horizontal con módulo Dimensiones: 1225x365x740 mm (LxPxH) Peso: 39,00 Kg Sistema dotado de: 1 sistema extraíble horizontal al 60% carga 160 Kg 1 módulo con 3 bandejas con goma y 12 divisores desplazables EL SISTEMA EXTRAÍBLE HORIZONTAL puede montarse sólo combinado con: kit suelo sobreelevado (1) + kit estructura anterior y cajonera (2/3) + kit arcón (4). Sistema extraíble horizontal Detalle de módulo extraido
C8C8 3,4/3,8 m3 L1 H1 batalla 2755 mm NUEVO DOBLÒ CARGO 2010 furgón cerrado Art. MDL 059 Dimensiones: 508x365x700 mm (LxPxH) Peso: 13,35 Kg Módulo dotado de: 2 bandejas con goma y 2 divisores desplazables 1 travesaño con correas bloqua maletines Módulo Art. MDL 060 Dimensiones: 508x365x650 mm (LxPxH) Peso: 13,60 Kg Módulo dotado de: 2 bandejas con goma y 2 divisores desplazables 1 puerta abatible Módulo Art. MPR 997 Dimensiones: 4500x25 mm (LxH) Peso: 0,68 Kg Kit correas sujeta-carga para suelo sobreele- vado sin arcón. Kit correas sujeta-carga Art. MPR 007 Dimensiones: 1338x1660x328 mm (LxPxH) Peso: 110,60 Kg Kit dotado de: 1 suelo inferior de madera de 12 mm de espesor, con recubrimiento fenólico para separador de carga de chapa 1 suelo superior de madera de 12 mm de espesor, con recubrimiento fenólico 1 cajonera con 2 cajones (carga 150 Kg /unidad) con material de separación, dimensiones internas del cajón 1076x600x54/104 mm h Kit suelo sobreelevado para separador de carga de chapa EJEMPIO DE COMPOSICIÓN N° 1 Dotado de: 1 art. MPR 007 (1) 1 art. MPR 999 (2) 1 art. MPR 008 (4) EJEMPIO DE COMPOSICIÓN N° 2 Dotado de: 1 art. MPR 007 (1) 1 art. MPR 998 (3) 1 art. MPR 008 (4) EJEMPIO DE COMPOSICIÓN N° 3 Dotado de: 1 art. MPR 007 (1) 1 art. MPR 999 (2) 1 art. MPR 008 (4) 1 art. PEO 202 (5)
C9C9 3,4/3,8 m3 L1 H1 batalla 2755 mm NUEVO DOBLÒ CARGO 2010 furgón cerrado Art. PEV 003 Sistema extraíble vertical con módulo Dimensiones: 1234x355x1110 mm (LxPxH) Peso: 60,05 Kg Kit dotado de: 1 sistema extraíble vertical al 50% carga 100 kg, o bien al 70% carga 75 kg 1 módulo con 4 bandejas con goma y 16 divisores desplazables Sistema extraíble vertical Art. MDL 007 Dimensiones: 717x365x900 mm (LxPxH) Peso: 42,70 Kg Módulo dotado de: 3 bandejas con goma y 6 divisores desplazables 1 banco extraíble con tornillo con mordazas de 100 mm de longitud y sujetador de tubos de 1/2” hasta 1½“ Módulo El sistema extraíble vertical facilita enor- memente la extracción del material alma- cenado EL SISTEMA EXTRAÍBLE VERTICAL puede montarse sólo combinado con el suelo de madera art. PIL 013 o suelo de madera art. PIL 015. SISTEMAS EXTRAÍBLES VERTICALES
C10C10 1055mm 3,4/3,8 m3 L1 H1 batalla 2755 mm NUEVO DOBLÒ CARGO 2010 furgón cerrado Art. PEO 005 Dimensiones: 1080x1524x80 mm (LxPxH) Peso: 71,22 Kg Kit dotado de: 1 suelo de madera fenólica para separador de carga de chapa con agujeros para la fijación del bastidor extraíble 1 bastidor horizontal extraíble al 60% carga 300 kg dotado de 1 encimera de madera fenólica y protección de goma 8 anillas para correa de sujeción de la carga 2 correas de sujeción de la carga Sistema extraíble horizontal para separador de carga de chapa El sistema extraíble horizontal facilita las operaciones de carga, descarga y sujeción del material transportado SISTEMAS EXTRAÍBLES HORIZONTALES
C11 A A A A C C D F A A A A C C E A C D E F 2 1 4,0/4,4 m3 L1 H2 batalla 2755 mm NUEVO DOBLÒ CARGO 2010 furgón cerrado techo alto Característi- cas técnicas véase pág. A5 PANELES Y SUELOS para DOBLÒ CARGO con puerta lateral derecha y puertas traseras de batiente, paredes de chapas Art. PAN 017 Peso: 3,14 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera Paneles de polipropileno Art. PAR 010 Peso: 1,60 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 013 Peso: 18,63 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Art. PIL 015 Peso: 18,20 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo para separador de carga de chapa (1) Suelo para separador de carga de rejilla con trampilla (2) Art. PIR 005 Peso: 0,97 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina para separador de carga de chapa (1)
C12C12 53 53 5 3 3 3 3 5 max 1016 MDL 010 max 717 MDL 007 3 5 640 mm* max717mm max1016mm 4,0/4,4 m3 L1 H2 batalla 2755 mm NUEVO DOBLÒ CARGO 2010 furgón cerrado techo alto Adecuado para el montaje en la zona: Art. MDL 010 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 60,1 Kg Módulo dotado de: 1 bandeja con goma y 3 divisores desplazables 3 cajones 3 porta-maletines extraíbles con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 009 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 25,4 Kg Módulo dotado de: 3 bandejas con goma y 9 divisores desplazables Art. MDL 008 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 41,7 Kg Módulo dotado de: 1 bandeja con goma y 3 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Caracterí- sticas técnicas véase pág. A5 Accesorios véase la pág. A9 *medida indicativa Art. MDL 007 Dimensiones: 717x365x900 mm (LxPxH) Peso: 42,7 Kg Módulo dotado de: 3 bandejas con goma y 6 divisores desplazables 1 banco extraíble con tornillo con mordazas de 100 mm de longitud y sujetador de tubos de 1/2” hasta 1½“ Adecuado para el montaje en la zona: Art. MDL 006 Dimensiones: 717x365x900 mm (LxPxH) Peso: 22,7 Kg Módulo dotado de: 3 bandejas con goma y 6 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 005 Dimensiones: 717x365x900 mm (LxPxH) Peso: 32,9 Kg Módulo dotado de: 1 bandeja con goma y 2 divisores desplazables 2 cajones 1 estante con puerta abatible Adecuado para el montaje en la zona: Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho
C13 A A A A C C D F A A A A C C E A C D E F 2 1 4,2/4,6 m3 L2 H1 batalla 3105 mm NUEVO DOBLÒ CARGO 2010 furgón cerrado maxi Característi- cas técnicas véase pág. A5 PANELES Y SUELOS para DOBLÒ CARGO con puerta lateral derecha y puertas traseras de batiente, paredes de chapas Art. POT 015 Dimensiones: 2500x1600 mm (LxP) Peso: 24,95 Kg Bacas dotadas de: 3 barras de aluminio con anclajes y perfil de goma 2 bordes laterales de aluminio longitud 2500 mm 1 rodillo de carga de aluminio Tornillería de fijación suministrada de acero inoxidable. Carga: 74 Kg (p.u.d.) BACAS PORTAESCALERAS Art. POS 017 Dimensiones: 2650x1580 mm (LxP) Peso: 48,71 Kg Portaescaleras dotado de: 3 barras de aluminio con anclajes y perfil de goma 1 bordo lateral de aluminio longitud 2500 mm 1 rodillo de carga de aluminio 1 guia portaescaleras de aluminio y acero inoxidable serie TALENTO longitud 2650 mm Tornillería de fijación suministrada de acero inoxidable. Carga: 50 Kg (p.u.d.) La guia portaescaleras puede mon- tarse a derecha o a izquierda BACAS sólo para Doblò Cargo con puertas traseras de batiente PORTAESCALERAS sólo para Doblò Cargo con puertas traseras de batiente Característi- cas técnicas véase pág. A7 Art. PAN 018 Peso: 4,39 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera Paneles de polipropileno Art. PAR 009 Peso: 1,07 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 014 Peso: 22,28 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Art. PIL 016 Peso: 21,92 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo para separador de carga de chapa (1) Suelo para separador de carga de rejilla con trampilla (2) Art. PIR 005 Peso: 0,97 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina para separador de carga de chapa (1)
C14C14 52 3 52 3 5 3 5 3 5 3 5 3 2 5 640 mm* max1016mm max1733mm 2 3 5 max 1016 717 MDL 010 max 1016 MDL 009 MDL 011 2 4,2/4,6 m3 L2 H1 batalla 3105 mm NUEVO DOBLÒ CARGO 2010 furgón cerrado maxi Adecuado para el montaje en la zona: Art. MDL 010 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 60,1 Kg Módulo dotado de: 1 bandeja con goma y 3 divisores desplazables 3 cajones 3 porta-maletines extraíbles con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 009 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 25,4 Kg Módulo dotado de: 3 bandejas con goma y 9 divisores desplazables Art. MDL 008 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 41,7 Kg Módulo dotado de: 1 bandeja con goma y 3 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Caracterí- sticas técnicas véase pág. A5 Accesorios véase la pág. A9 *medida indicativa Art. MDL 007 Dimensiones: 717x365x900 mm (LxPxH) Peso: 42,7 Kg Módulo dotado de: 3 bandejas con goma y 6 divisores desplazables 1 banco extraíble con tornillo con mordazas de 100 mm de longitud y sujetador de tubos de 1/2” hasta 1½“ Adecuado para el montaje en la zona: Art. MDL 006 Dimensiones: 717x365x900 mm (LxPxH) Peso: 22,7 Kg Módulo dotado de: 3 bandejas con goma y 6 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 005 Dimensiones: 717x365x900 mm (LxPxH) Peso: 32,9 Kg Módulo dotado de: 1 bandeja con goma y 2 divisores desplazables 2 cajones 1 estante con puerta abatible Adecuado para el montaje en la zona: Art. MDL 011 Dimensiones: 717x365x900 mm (LxPxH) Peso: 20 Kg Módulo dotado de: 1 bandeja con goma y 2 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho
D1D1D1 Scudo L1 H1 - 5 m3 Vehículo equipado con: 1 art. POS 003 portaescaleras (sin escalera) 1 art. PIL 003 suelo de madera 1 art. PAN 003 paneles de polipropileno 1 art. PAR 002 paneles de polipropileno (parte superior de las puertas traseras de batiente) 1 art. MDL 007 módulo 1 art. MDL 008 módulo 1 art. MDL 011 módulo 1 art. ACS 004 botiquín de urgencias 1 art. ACS 007 portaerosoles 1 art. ACS 005 portarrodillos con papel 1 art. ACS 003 soporte con correa para botellas y extintores (entregado sin extintor) › VELOCIDAD DE MONTAJE › MODULARIDAD COMPLETA › ELEMENTOS INSONORIZANTES DE SEGURIDAD ENTRE LOS DIFERENTES COMPONENTES DE METAL › FORMAS ERGONOMÉTRICAS › REGULACIÓN DE LA ALTURA DE LOS DIFERENTES ELEMENTOS CON PASO 25 mm Estratégicamentefuertes
D2 SCUDO
D3
D4
A A A BB C C D F D A A D5 +A B C D F Art. POT 003 Dimensiones: 2500x1600 mm (LxP) Peso: 23,00 Kg Bacas dotadas de: 3 barras de aluminio con anclajes y perfil de goma 2 bordes laterales de aluminio longitud 2500 mm 1 rodillo de carga de aluminio Tornillería de fijación suministrada de acero inoxidable. Carga: 79 Kg (p.u.d.) Art. POS 003 Dimensiones: 2650x1580 mm (LxP) Peso: 52,40 Kg Portaescaleras dotado de: 4 barras de aluminio con anclajes y perfil de goma 1 bordo lateral de aluminio longitud 2500 mm 1 rodillo de carga de aluminio 1 guia portaescaleras de aluminio y acero inoxidable serie TALENTO longitud 2650 mm Tornillería de fijación suministrada de acero inoxidable. Carga: 84 Kg (p.u.d.) La guia portaescaleras puede mon- tarse a derecha o a izquierda BACAS sólo para SCUDO con puertas traseras de batiente PORTAESCALERAS sólo para SCUDO con puertas traseras de batiente Característi- cas técnicas véase pág. A7 PANELES Y SUELOS para SCUDO con puerta lateral derecha y puertas traseras de batiente, paredes revestidas con chapas Art. PAN 003 Peso: 8,23 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Paneles de polipropileno Art. PAR 002 Peso: 1,51 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 003 Peso: 25,88 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 002 Peso: 7,15 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina Característi- cas técnicas véase pág. A5 SCUDO furgón cerrado batalla corta 5 m3 L1 H1 batalla 3000 mm
D6 1733 MDL S01 1016 MDL 008 Art. MDL S01 Dimensiones: 1733x365x1200 mm (LxPxH). Peso: 43,25 Kg Módulo dotado de: 3 bandejas con goma y 15 divisores desplazables 1 barra de fijación longitud 2500 mm Art. MDL 008 Dimensiones: 1016x365x900 mm (LxPxH). Peso: 41,7 Kg Módulo dotado de: 1 bandeja con goma y 3 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible SOLUCIONES PREMONTADAS SCUDO furgón cerrado batalla corta 5 m3 L1 H1 batalla 3000 mm
3 2 700 mm* 2 1733mm 1733 MDL 008 MDL 011 3 2 717 5 MDL 007 D7 1016 717 MDL 037 SFM 250 5 2 52 5 5 1016mm SCUDO furgón cerrado batalla corta Accesorios véase la pág. A9 Características técnicas véase pág. A5 MÓDULOS 717 MM Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho *medida indicativa Art. MDL 006 Dimensiones: 717x365x900 mm (LxPxH) Peso: 22,7 Kg Módulo dotado de: 3 bandejas con goma y 6 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 005 Dimensiones: 717x365x900 mm (LxPxH) Peso: 32,9 Kg Módulo dotado de: 1 bandeja con goma y 2 divisores desplazables 2 cajones 1 estante con puerta abatible Adecuado para el montaje en la zona: Art. MDL 011 Dimensiones: 717x365x900 mm (LxPxH) Peso: 20 Kg Módulo dotado de: 1 bandeja con goma y 2 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 007 Dimensiones: 717x365x900 mm (LxPxH) Peso: 42,7 Kg Módulo dotado de: 3 bandejas con goma y 6 divisores desplazables 1 banco extraíble con tornillo con mordazas de 100 mm de longitud y sujetador de tubos de 1/2” hasta 1½“ Adecuado para el montaje en la zona: 5 m3 L1 H1 batalla 3000 mm
3 3 3 2 + 3 D8 x2 x1 x1 5 5 5 SCUDO furgón cerrado batalla corta MÓDULOS 1016 MM MÓDULO ADICIONAL 1733 MM Art. MDL 008 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 41,7 Kg Módulo dotado de: 1 bandeja con goma y 3 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 010 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 60,1 Kg Módulo dotado de: 1 bandeja con goma y 3 divisores desplazables 3 cajones 3 porta-maletines extraíbles con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 009 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 25,4 Kg Módulo dotado de: 3 bandejas con goma y 9 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 037 Dimensiones: 1733x265x300 mm (LxPxH) Peso: 10,80 Kg Módulo dotado de: 1 bandeja con goma y 5 divisores desplazables Adecuado para el montaje en la zona: Art. SFM 250 Barra de fijación: 2500x30x35 mm (LxPxH) Peso: 2,2 Kg Barra de fijación para módulos superiores con estribos y tornillería. La barra es obligatoria para poder fijar el módulo adicional MDL 037 al vehículo. 5 m3 L1 H1 batalla 3000 mm
A A A BB C C D F D A A D9 +A B C D F SCUDO furgón cerrado batalla larga 6 m3 L2 H1 batalla 3122 mm Art. POT 004 Dimensiones: 2500x1600 mm (LxP) Peso: 27 Kg Bacas dotadas de: 4 barras de aluminio con anclajes y perfil de goma 2 bordes laterales de aluminio longitud 2500 mm 1 rodillo de carga de aluminio Tornillería de fijación suministrada de acero inoxidable. Carga: 86 Kg (p.u.d.) Art. POS 004 Dimensiones: 2650x1580 mm (LxP) Peso: 56,3 Kg Portaescaleras dotado de: 5 barras de aluminio con anclajes y perfil de goma 1 bordo lateral de aluminio longitud 2500 mm 1 rodillo de carga de aluminio 1 guia portaescaleras de aluminio y acero inoxidable serie TALENTO longitud 2650 mm Tornillería de fijación suministrada de acero inoxidable. Carga: 85 Kg (p.u.d.) La guia portaescaleras puede mon- tarse a derecha o a izquierda BACAS sólo para SCUDO con puertas traseras de batiente PORTAESCALERAS sólo para SCUDO con puertas traseras de batiente Característi- cas técnicas véase pág. A7 PANELES Y SUELOS para SCUDO con puerta lateral derecha y puertas traseras de batiente, paredes revestidas con chapas Art. PAN 004 Peso: 9,71 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Paneles de polipropileno Art. PAR 002 Peso: 1,51 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 004 Peso: 30,00 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 002 Peso: 7,15 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina Característi- cas técnicas véase pág. A5
D10 2032 MDL S02 1016 MDL 010 SCUDO furgón cerrado batalla larga 6 m3 L2 H1 batalla 3122 mm Art. MDL S02 Dimensiones: 2032x365x1200 mm (LxPxH). Peso: 46,35 Kg Módulo dotado de: 3 bandejas con goma y 15 divisores desplazables 1 barra de fijación longitud 3000 mm Art. MDL 010 Dimensiones: 1016x365x900 mm (LxPxH). Peso: 60,1 Kg Módulo dotado de: 1 bandeja con goma y 3 divisores desplazables 3 cajones 3 porta-maletines extraíbles con maletines y contenedores SOLUCIONES PREMONTADAS
3 5 2 700 mm* 1016mm 2032mm 2032 MDL 001 MDL 012 3 2 1016 5 MDL 013 D11 1016 1016 MDL 038 SFM 250 2 3 5 2 3 52 3 5 2 5 SCUDO furgón cerrado batalla larga Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho *medida indicativa Art. MDL 002 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 43,80 Kg Módulo dotado de: 1 bandeja con goma y 3 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 001 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 61,00 Kg Módulo dotado de: 1 bandeja con goma y 3 divisores desplazables 3 cajones 3 porta-maletines extraíbles con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 004 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 28,80 Kg Módulo dotado de: 3 bandejas con goma y 9 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 012 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 25,2 Kg Módulo dotado de: 1 bandeja con goma y 3 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 013 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 49,7 Kg Módulo dotado de: 3 bandejas con goma y 9 divisores desplazables 1 banco extraíble con tornillo con mordazas de 100 mm de longitud y sujetador de tubos de 1/2” hasta 1½“ Adecuado para el montaje en la zona: MÓDULOS 1016 MM Accesorios véase la pág. A9 Características técnicas véase pág. A5 6 m3 L2 H1 batalla 3122 mm
D12 2 + 3 x2 x1 x1 SCUDO furgón cerrado batalla larga Art. MDL 038 Dimensiones: 2032x265x300 mm (LxPxH) Peso: 11,20 Kg Módulo dotado de: 1 bandeja con goma y 5 divisores desplazables Adecuado para el montaje en la zona: Art. SFM 250 Barra de fijación: 2500x30x35 mm (LxPxH) Peso: 2,2 Kg Barra de fijación para módulos superiores con estribos y tornillería. La barra es obligatoria para poder fijar el módulo adicional MDL 038 al vehículo. MÓDULO ADICIONAL 2032 MM 6 m3 L2 H1 batalla 3122 mm
A A A BB C C D F D A A D13 MDL S02 1016 MDL 010 +A B C D F 2032 SCUDO furgón cerrado techo alto batalla larga 7 m3 L2 H2 batalla 3122 mm Art. MDL S02 Dimensiones: 2032x365x1200 mm (LxPxH). Peso: 46,35 Kg Módulo dotado de: 3 bandejas con goma y 15 divisores desplazables 1 barra de fijación longitud 3000 mm Art. MDL 010 Dimensiones: 1016x365x900 mm (LxPxH). Peso: 60,1 Kg Módulo dotado de: 1 bandeja con goma y 3 divisores desplazables 3 cajones 3 porta-maletines extraíbles con maletines y contenedores SOLUCIONES PREMONTADAS PANELES Y SUELOS para SCUDO con puerta lateral derecha y puertas traseras de batiente, paredes revestidas con chapas Art. PAN 005 Peso: 9,68 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Paneles de polipropileno Art. PAR 008 Peso: 1,51 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 004 Peso: 30,00 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 002 Peso: 7,15 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina Característi- cas técnicas véase pág. A5
2 3 5 2 3 5 D14 2032 MDL 001 MDL 012 3 2 1016 5 MDL 013 1016 1016 MDL 038 SFM 250 3 5 2 700mm* 1016 mm 2032 mm 2 3 5 2 5 x2 x1 x1 2 + 3 SCUDO furgón cerrado techo alto batalla larga 7 m3 L2 H2 batalla 3122 mm MÓDULOS 1016 MM Art. MDL 002 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 43,80 Kg Módulo dotado de: 1 bandeja con goma y 3 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 004 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 28,80 Kg Módulo dotado de: 3 bandejas con goma y 9 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 001 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 61,00 Kg Módulo dotado de: 1 bandeja con goma y 3 divisores desplazables 3 cajones 3 porta-maletines extraíbles con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 012 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 25,2 Kg Módulo dotado de: 1 bandeja con goma y 3 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 013 Dimensiones: 1016x365x900 mm (LxPxH) Peso: 49,7 Kg Módulo dotado de: 3 bandejas con goma y 9 divisores desplazables 1 banco extraíble con tornillo con mordazas de 100 mm de longitud y sujetador de tubos de 1/2” hasta 1½“ Adecuado para el montaje en la zona: *medida indicativa Accesorios véase la pág. A9 Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho Art. MDL 038 Dimensiones: 2032x265x300 mm (LxPxH) Peso: 11,20 Kg Módulo dotado de: 1 bandeja con goma y 5 divisores desplazables Adecuado para el montaje en la zona: Art. SFM 250 Barra de fijación: 2500x30x35 mm (LxPxH) Peso: 2,2 Kg Barra de fijación para módulos superiores con estribos y tornillería. La barra es obligatoria para poder fijar el módulo adicional MDL 038 al vehículo. MÓDULO ADICIONAL 2032 MM Característi- cas técnicas véase pág. A5
E1 Ducato L3 H2 - 13 m3 › VELOCIDAD DE MONTAJE › MODULARIDAD COMPLETA › ELEMENTOS INSONORIZANTES DE SEGURIDAD ENTRE LOS DIFERENTES COMPONENTES DE METAL › FORMAS ERGONOMÉTRICAS › REGULACIÓN DE LA ALTURA DE LOS DIFERENTES ELEMENTOS CON PASO DE 25 mm Estratégicamentefuertes Vehículo equipado con: 1 art. POS 008 portaescaleras (sin escalera) 1 art. PIL 007 suelo de madera 1 art. PAN 009 paneles de polipropileno 1 art. PIR 003 panel detrás de la cabina de madera 1 art. MDL 014 módulo 1 art. MDL 015 módulo 1 art. MDL 017 módulo 1 art. MDL 018 módulo 1 art. ACS 003 soporte con correa para botellas y extintores (entregado sin extintor) 1 art. ACS 004 botiquín de urgencias 1 art. ACS 007 portaerosoles 1 art. ACS 009 barra sujeta-carga y correas
E2 DUCATO
E3
E4
E5 A A BB C D F D A A A C +A B C D F PANELES Y SUELOS para DUCATO con puerta lateral derecha y puertas traseras de batiente, paredes de chapas Art. PAN 006 Peso: 11,82 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Paneles de polipropileno Art. PAR 003 Peso: 1,41 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 005 Peso: 36,71 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 003 Peso: 11,24 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina DUCATO furgón cerrado paso corto 8 m3 L1 H1 batalla 3000 mm Art. POT 005 Dimensiones: 3000x1800 mm (LxP) Peso: 28,20 Kg Bacas dotadas de: 3 barras de aluminio con anclajes y perfil de goma 2 bordes laterales de aluminio longitud 3000 mm 1 rodillo de carga de aluminio Tornillería de fijación suministrada de acero inoxidable. Carga: 124 Kg (p.u.d.) BACAS PORTAESCALERAS Art. POS 005 Dimensiones: 3000x1780 mm (LxP) Peso: 55,20 Kg Portaescaleras dotado de: 3 barras de aluminio con anclajes y perfil de goma 1 bordo lateral de aluminio longitud 3000 mm 1 rodillo de carga de aluminio 1 guia portaescaleras de aluminio y acero inoxidable serie ALADIN longitud 2650 mm Tornillería de fijación suministrada de acero inoxidable. Carga: 96 Kg (p.u.d.) La guia portaescaleras puede montarse a derecha o a izquierda Características técnicas véase pág. A5 Características técnicas véase pág. A7
1016 MDL 015 35 2 E6 RAM 001 2032 MDL 030 DUCATO furgón cerrado paso corto 8 m3 L1 H1 batalla 3000 mm Art. MDL 030 Dimensiones: 2032x365x1200 mm (LxPxH). Peso: 45,15 Kg Módulo dotado de: 3 bandejas de goma y 15 divisores desplazables Art. MDL 015 Dimensiones: 1016x365x1200 mm (LxPxH). Peso: 48,3 Kg Módulo dotado de: 3 bandejas de goma y 9 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Art. RAM 001 Dimensiones: 1250x2500 mm (LxP) Peso: 116,55 Kg Rampa de carga giratoria. Carga: 1000 Kg (p.u.d.) RAMPA DE CARGA SOLUCIONES PREMONTADAS Características técnicas véase pág. A8 La rampa de carga giratoria puede ser instalada incluso ante la presencia de los módulos. Ante la presencia de la rampa de carga, los módulos de la serie MDL, destinados a las zonas 3 y 5 no deben medir más de 1016 mm de longitud. Ante la presencia de la rampa de carga, el artículo MDL 018 no puede ser instalado en la zona 5. Se aconseja solicitar la factibilidad del proyecto al distribuidor STORE VAN más cercano a su domicilio.
E7 3 5 2 1050 mm* 2 5 2 3 5 2 3 52 3 5 max1225mm max2241mm max 1225 1016 MDL 014 MDL 017 3 2 max 1225 5 MDL 018 DUCATO furgón cerrado paso corto 8 m3 L1 H1 batalla 3000 mm Art. MDL 014 Dimensiones: 1016x365x1200 mm (LxPxH) Peso: 49,4 Kg Módulo dotado de: 2 bandejas con goma y 6 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 015 Dimensiones: 1016x365x1200 mm (LxPxH) Peso: 48,3 Kg Módulo dotado de: 3 bandejas con goma y 9 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 016 Dimensiones: 1016x365x1200 mm (LxPxH) Peso: 33,2 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables Adecuado para el montaje en la zona: MÓDULOS 1016 mm Características técnicas véase pág. A5 Accesorios véase la pág. A9 *medida indicativa Art. MDL 017 Dimensiones: 1016x365x1200 mm (LxPxH) Peso: 33 Kg Módulo dotado de: 2 bandejas con goma y 6 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 018 Dimensiones: 1016x365x1200 mm (LxPxH) Peso: 57,5 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 1 banco extraíble con tornillo con mordazas de 100 mm de longitud y sujetador de tubos de 1/2” hasta 1½“ Adecuado para el montaje en la zona: Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho
E8 3 5 3 53 5 DUCATO furgón cerrado paso corto 8 m3 L1 H1 batalla 3000 mm Art. MDL 020 Dimensiones: 1225x365x1200 mm (LxPxH) Peso: 57,35 Kg Módulo dotado de: 2 bandejas con goma y 8 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: MÓDULOS 1225 mm Art. MDL 021 Dimensiones: 1225x365x1200 mm (LxPxH) Peso: 55,35 Kg Módulo dotado de: 3 bandejas con goma y 12 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 022 Dimensiones: 1225x365x1200 mm (LxPxH) Peso: 39,40 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables Adecuado para el montaje en la zona:
A A BB C D F D A A A A A A A C C C E9 +A B C D F PANELES Y SUELOS para DUCATO con puerta lateral derecha y puertas traseras de batiente, paredes de chapas Art. PAN 016 Peso: 16,35 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Paneles de polipropileno Art. PAR 004 Peso: 1,75 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 005 Peso: 36,71 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 003 Peso: 11,24 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina DUCATO furgón cerrado paso corto techo alto 9,5 m3 L1 H2 batalla 3000 mm Art. POT 013 Dimensiones: 3000x1700 mm (LxP) Peso: 27,46 Kg Bacas dotadas de: 3 barras de aluminio con anclajes y perfil de goma 2 bordes laterales de aluminio longitud 3000 mm 1 rodillo de carga de aluminio Tornillería de fijación suministrada de acero inoxidable. Carga: 122 Kg (p.u.d.) BACAS PORTAESCALERAS Art. POS 015 Dimensiones: 3000x1680 mm (LxP) Peso: 54,95 Kg Portaescaleras dotado de: 3 barras de aluminio con anclajes y perfil de goma 1 bordo lateral de aluminio longitud 3000 mm 1 rodillo de carga de aluminio 1 guia portaescaleras de aluminio y acero inoxidable serie ALADIN longitud 2650 mm Tornillería de fijación suministrada de acero inoxidable. Carga: 95 Kg (p.u.d.) La guia portaescaleras puede montarse a derecha o a izquierda Características técnicas véase pág. A5 Características técnicas véase pág. A7

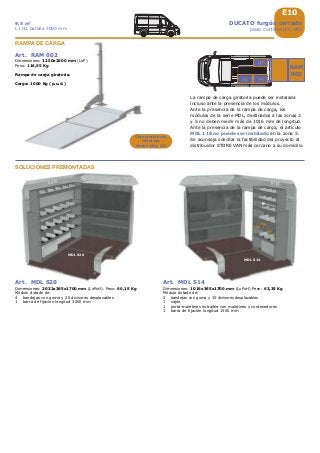

1016 MDL S14 2032 MDL S20 35 2 E10 RAM 002 DUCATO furgón cerrado paso corto techo alto 9,5 m3 L1 H2 batalla 3000 mm Art. MDL S20 Dimensiones: 2032x365x1700 mm (LxPxH). Peso: 60,15 Kg Módulo dotado de: 4 bandejas con goma y 20 divisores desplazables 1 barra de fijación longitud 3000 mm Art. MDL S14 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 63,35 Kg Módulo dotado de: 5 bandejas con goma y 15 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores 1 barra de fijación longitud 1500 mm Art. RAM 002 Dimensiones: 1250x2500 mm (LxP) Peso: 116,55 Kg Rampa de carga giratoria. Carga: 1000 Kg (p.u.d.) RAMPA DE CARGA SOLUCIONES PREMONTADAS Características técnicas véase pág. A8 La rampa de carga giratoria puede ser instalada incluso ante la presencia de los módulos. Ante la presencia de la rampa de carga, los módulos de la serie MDL, destinados a las zonas 3 y 5 no deben medir más de 1016 mm de longitud. Ante la presencia de la rampa de carga, el artículo MDL 118 no puede ser instalado en la zona 5. Se aconseja solicitar la factibilidad del proyecto al distribuidor STORE VAN más cercano a su domicilio.
max 1225 1016 MDL 114 MDL 117 3 2 max 1225 5 MDL 118 E11 3 5 2 1050 mm* 2 5 2 3 5 2 3 52 3 5 max1225mm max2241mm SFM 250 SFM 150 DUCATO furgón cerrado paso corto techo alto 9,5 m3 L1 H2 batalla 3000 mm Art. MDL 114 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 62,90 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 115 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 61,80 Kg Módulo dotado de: 5 bandejas con goma y 15 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 116 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 46,70 Kg Módulo dotado de: 6 bandejas con goma y 18 divisores desplazables Adecuado para el montaje en la zona: MÓDULOS 1016 mm Características técnicas véase pág. A5 Accesorios véase la pág. A9 *medida indicativa Art. MDL 117 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 46,50 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 118 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 71,00 Kg Módulo dotado de: 6 bandejas con goma y 18 divisores desplazables 1 banco extraíble con tornillo con mordazas de 100 mm de longitud y sujetador de tubos de 1/2” hasta 1½" Adecuado para el montaje en la zona: Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho
E12 3 5 3 5 3 5 x2 x1 x1 x2 x1 x1 DUCATO furgón cerrado paso corto techo alto 9,5 m3 L1 H2 batalla 3000 mm Art. MDL 120 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 72,95 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: MÓDULOS 1225 mm Art. MDL 121 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 70,95 Kg Módulo dotado de: 5 bandejas con goma y 20 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 122 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 55,00 Kg Módulo dotado de: 6 bandejas con goma y 24 divisores desplazables Adecuado para el montaje en la zona: Art. SFM 250 Barra de fijación: 2500x30x35 mm (LxPxH) Peso: 2,20 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. Art. SFM 150 Barra de fijación: 1500x30x35 mm (LxPxH) Peso: 1,55 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo.
E13 A A BB C D F D D A A A C +A B C D F DUCATO furgón cerrado paso medio 10 m3 L2 H1 batalla 3450 mm PANELES Y SUELOS para DUCATO con puerta lateral derecha y izquierda, puertas traseras de batiente, paredes de chapas Art. PAN 007 Peso: 14,27 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Paneles de polipropileno Art. PAR 003 Peso: 1,41 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 006 Peso: 43,26 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 003 Peso: 11,24 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina Art. POT 006 Dimensiones: 3400x1800 mm (LxP) Peso: 29,80 Kg Bacas dotadas de: 3 barras de aluminio con anclajes y perfil de goma 2 bordes laterales de aluminio longitud 3400 mm 1 rodillo de carga de aluminio Tornillería de fijación suministrada de acero inoxidable. Carga: 123 Kg (p.u.d.) BACAS PORTAESCALERAS Art. POS 006 Dimensiones: 3400x1780 mm (LxP) Peso: 60,15 Kg Portaescaleras dotado de: 3 barras de aluminio con anclajes y perfil de goma 1 bordo lateral de aluminio longitud 3000 mm 1 rodillo de carga de aluminio 1 guia portaescaleras de aluminio y acero inoxidable serie ALADIN longitud 3240 mm Tornillería de fijación suministrada de acero inoxidable. Carga: 91 Kg (p.u.d.) La guia portaescaleras puede montarse a derecha o a izquierda Características técnicas véase pág. A5 Características técnicas véase pág. A7
E14 3 2 5 RAM 001 1225 MDL 020 1733 717 MDL S22 DUCATO furgón cerrado paso medio 10 m3 L2 H1 batalla 3450 mm Art. RAM 001 Dimensiones: 1250x2500 mm (LxP) Peso: 116,55 Kg Rampa de carga giratoria. Carga: 1000 Kg (p.u.d.) RAMPA DE CARGA Características técnicas véase pág. A8 La rampa de carga giratoria puede ser instalada incluso ante la presencia de los módulos. Ante la presencia de la rampa de carga, los módulos de la serie MDL, destinados a las zonas 3 y 5 no deben medir más de 1225 mm de longitud. Ante la presencia de la rampa de carga, el artículo MDL 024 no puede ser instalado en la zona 5. Se aconseja solicitar la factibilidad del proyecto al distribuidor STORE VAN más cercano a su domicilio. Art. MDL S22 Dimensiones: 2450x365x1200 mm (LxPxH). Peso: 69,00 Kg Set de 2 módulos dotado de: 5 bandejas con goma y 19 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Art. MDL 020 Dimensiones: 1225x365x1200 mm (LxPxH). Peso: 57,35 Kg Módulo dotado de: 2 bandejas con goma y 8 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible SOLUCIONES PREMONTADAS
E15 5 1050 mm* 2 3 5 2 3 52 3 5 max1225mm max 1225 MDL 021 3 max 1225 MDL 024 5 2 2 max 1225 MDL 020 max2450mm 3 2 Características técnicas véase pág. A5 Accesorios véase la pág. A9 DUCATO furgón cerrado paso medio 10 m3 L2 H1 batalla 3450 mm MÓDULOS 1016 mm Art. MDL 014 Dimensiones: 1016x365x1200 mm (LxPxH) Peso: 49,4 Kg Módulo dotado de: 2 bandejas con goma y 6 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 015 Dimensiones: 1016x365x1200 mm (LxPxH) Peso: 48,3 Kg Módulo dotado de: 3 bandejas con goma y 9 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 016 Dimensiones: 1016x365x1200 mm (LxPxH) Peso: 33,2 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables Adecuado para el montaje en la zona: Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho *medida indicativa Art. MDL 017 Dimensiones: 1016x365x1200 mm (LxPxH) Peso: 33 Kg Módulo dotado de: 2 bandejas con goma y 6 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona:
E16 2 2 3 5 2 3 52 3 5 5 DUCATO furgón cerrado paso medio 10 m3 L2 H1 batalla 3450 mm MÓDULOS 1225 mm Art. MDL 023 Dimensiones: 1225x365x1200 mm (LxPxH) Peso: 39,05 Kg Módulo dotado de: 2 bandejas con goma y 8 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 020 Dimensiones: 1225x365x1200 mm (LxPxH) Peso: 57,35 Kg Módulo dotado de: 2 bandejas con goma y 8 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 021 Dimensiones: 1225x365x1200 mm (LxPxH) Peso: 55,35 Kg Módulo dotado de: 3 bandejas con goma y 12 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 022 Dimensiones: 1225x365x1200 mm (LxPxH) Peso: 39,40 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 024 Dimensiones: 1225x365x1200 mm (LxPxH) Peso: 66,45 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables 1 banco extraíble con tornillo con mordazas de 100 mm de longitud y sujetador de tubos de 1/2” hasta 1½ “ Adecuado para el montaje en la zona:
E17 A A A BB C D F D A A A AA C C C +A B C D F D A DUCATO furgón cerrado paso medio techo alto 11,5 m3 L2 H2 batalla 3450 mm PANELES Y SUELOS para DUCATO con puerta lateral derecha y puertas traseras de batiente, paredes de chapas Art. PAN 008 Peso: 16,88 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Paneles de polipropileno Art. PAR 004 Peso: 1,75 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 006 Peso: 43,26 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 003 Peso: 11,24 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina Art. POT 010 Dimensiones: 3400x1700 mm (LxP) Peso: 29,00 Kg Bacas dotadas de: 3 barras de aluminio con anclajes y perfil de goma 2 bordes laterales de aluminio longitud 3400 mm 1 rodillo de carga de aluminio Tornillería de fijación suministrada de acero inoxidable. Carga: 124 Kg (p.u.d.) BACAS PORTAESCALERAS Art. POS 007 Dimensiones: 3400x1680 mm (LxP) Peso: 58,56 Kg Portaescaleras dotado de: 3 barras de aluminio con anclajes y perfil de goma 1 bordo lateral de aluminio longitud 3400 mm 1 rodillo de carga de aluminio 1 guia portaescaleras de aluminio y acero inoxidable serie ALADIN longitud 3240 mm Tornillería de fijación suministrada de acero inoxidable. Carga: 93 Kg (p.u.d.) La guia portaescaleras puede montarse a derecha o a izquierda Características técnicas véase pág. A5 Características técnicas véase pág. A7
E18 1733 MDL S23 MDL S21 1225 35 2 RAM 002 717 DUCATO furgón cerrado paso medio techo alto 11,5 m3 L2 H2 batalla 3450 mm Art. RAM 002 Dimensiones: 1250x2500 mm (LxP) Peso: 116,55 Kg Rampa de carga giratoria. Carga: 1000 Kg (p.u.d.) RAMPA DE CARGA La rampa de carga giratoria puede ser instalada incluso ante la presencia de los módulos. Ante la presencia de la rampa de carga, los módulos de la serie MDL, destinados a las zonas 3 y 5 no deben medir más de 1225 mm de longitud. Ante la presencia de la rampa de carga, el artículo MDL 124 no puede ser instalado en la zona 5. Se aconseja solicitar la factibilidad del proyecto al distribuidor STORE VAN más cercano a su domicilio. Características técnicas véase pág. A8 Art. MDL S23 Dimensiones: 2450x365x1700 mm (LxPxH). Peso: 94,75 Kg Set de 2 módulos dotado de: 8 bandejas con goma y 28 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines 1 barra de fijación longitud 3000 mm Art. MDL S21 Dimensiones: 1225x365x1700 mm (LxPxH). Peso: 74,85 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible 1 barra de fijación longitud 2000 mm SOLUCIONES PREMONTADAS
2 3 5 E19 2 2 3 5 2 3 5 max 1225 max 1225 MDL 120 MDL 123 3 2 MDL 124 5 max 1225 SFM 300 SFM 200 5 1050 mm* max1225mm max2450mm 3 2 Art. MDL 116 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 46,70 Kg Módulo dotado de: 6 bandejas con goma y 18 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 117 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 46,50 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 114 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 62,90 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 115 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 61,80 Kg Módulo dotado de: 5 bandejas con goma y 15 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho *medida indicativa Características técnicas véase pág. A5 Accesorios véase la pág. A9 DUCATO furgón cerrado paso medio techo alto 11,5 m3 L2 H2 batalla 3450 mm MÓDULOS 1016 MM
E20 2 2 3 5 2 3 5 2 3 5 x2 x1 x1 x2 x1 x1 5 Art. SFM 300 Barra de fijación: 3000x30x35 mm (LxPxH) Peso: 2,60 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. Art. SFM 200 Barra de fijación: 2000x30x35 mm (LxPxH) Peso: 1,88 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. Art. MDL 123 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 54,65 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 120 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 72,95 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 121 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 70,95 Kg Módulo dotado de: 5 bandejas con goma y 20 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 122 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 55,00 Kg Módulo dotado de: 6 bandejas con goma y 24 divisores desplazables Adecuado para el montaje en la zona: DUCATO furgón cerrado paso medio techo alto 11,5 m3 L2 H2 batalla 3450 mm MÓDULOS 1225 MM Art. MDL 124 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 82,05 Kg Módulo dotado de: 6 bandejas con goma y 24 divisores desplazables 1 banco extraíble con tornillo con mordazas de 100 mm de longitud y sujetador de tubos de 1/2” hasta 1½ “ Adecuado para el montaje en la zona:

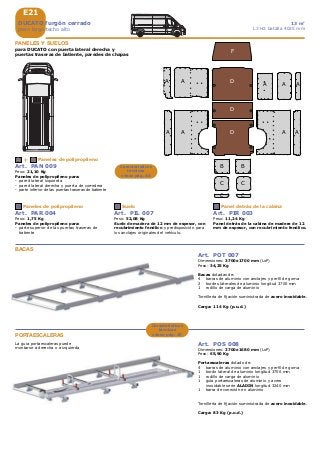

E21 A A A BB C D D F D A A A A A A C +A B C D F C C DUCATO furgón cerrado paso largo techo alto 13 m3 L3 H2 batalla 4035 mm PANELES Y SUELOS para DUCATO con puerta lateral derecha y puertas traseras de batiente, paredes de chapas Art. PAN 009 Peso: 21,10 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Paneles de polipropileno Art. PAR 004 Peso: 1,75 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 007 Peso: 52,08 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 003 Peso: 11,24 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina Características técnicas véase pág. A5 Art. POT 007 Dimensiones: 3700x1700 mm (LxP) Peso: 34,25 Kg Bacas dotadas de: 4 barras de aluminio con anclajes y perfil de goma 2 bordes laterales de aluminio longitud 3700 mm 1 rodillo de carga de aluminio Tornillería de fijación suministrada de acero inoxidable. Carga: 114 Kg (p.u.d.) BACAS PORTAESCALERAS Art. POS 008 Dimensiones: 3700x1680 mm (LxP) Peso: 65,90 Kg Portaescaleras dotado de: 4 barras de aluminio con anclajes y perfil de goma 1 bordo lateral de aluminio longitud 3700 mm 1 rodillo de carga de aluminio 1 guia portaescaleras de aluminio y acero inoxidable serie ALADIN longitud 3240 mm 1 barra de conexión en aluminio Tornillería de fijación suministrada de acero inoxidable. Carga: 83 Kg (p.u.d.) La guia portaescaleras puede montarse a derecha o a izquierda Características técnicas véase pág. A7
E22 2032 1225 MDL S19 MDL S20 2032 35 5a2 2a RAM 002 DUCATO furgón cerrado paso largo techo alto 13 m3 L3 H2 batalla 4035 mm Art. RAM 002 Dimensiones: 1250x2500 mm (LxP) Peso: 116,55 Kg Rampa de carga giratoria. Carga: 1000 Kg (p.u.d.) RAMPA DE CARGA La rampa de carga giratoria puede ser instalada incluso ante la presencia de los módulos. Ante la presencia de la rampa de carga, los módulos de la serie MDL, destinados a la zona 3 no deben medir más de 1016 mm de longitud. Ante la presencia de la rampa de carga, el artículo MDL 124 no puede ser instalado en la zona 5. Se aconseja solicitar la factibilidad del proyecto al distribuidor STORE VAN más cercano a su domicilio. Características técnicas véase pág. A8 Art. MDL S19 Dimensiones: 3257x365x1700 mm (LxPxH). Peso: 133,95 Kg Set de 2 módulos dotado de: 8 bandejas con goma y 36 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible 1 barra de fijación longitud 4000 mm Art. MDL S20 Dimensiones: 2032x365x1700 mm (LxPxH). Peso: 60,15 Kg Módulo dotado de: 4 bandejas con goma y 20 divisores desplazables 1 barra de fijación longitud 3000 mm SOLUCIONES PREMONTADAS
E23 2 3 5 3 5 5a2 2a 1050 mm* 2 2a 2 3 5 2 2a 2a 2a 3 5 max1942mm max3257mm max 1225 1016 MDL 121 MDL 114 3 2 MDL 124 5 max 1225 SFM 350 SFM 250 2a 1016 717 5a MDL 119 MDL 117 5a MÓDULOS 717 mm DUCATO furgón cerrado paso largo techo alto 13 m3 L3 H2 batalla 4035 mm Art. MDL 116 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 46,70 Kg Módulo dotado de: 6 bandejas con goma y 18 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 117 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 46,50 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 114 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 62,90 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 115 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 61,80 Kg Módulo dotado de: 5 bandejas con goma y 15 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho *medida indicativa MÓDULOS 1016 MM Art. MDL 119 Dimensiones: 717x365x1700 mm (LxPxH) Peso: 38,10 Kg Módulo dotado de: 4 bandejas con goma y 8 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona:
E24 3 5 3 5 3 5 x2 x1 x1 x2 x1 x1 5Adecuado para el montaje en la zona: Art. MDL 124 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 82,05 Kg Módulo dotado de: 6 bandejas con goma y 24 divisores desplazables 1 banco extraíble con tornillo con mordazas de 100 mm de longitud y sujetador de tubos de 1/2” hasta 1½ “ DUCATO furgón cerrado paso largo techo alto 13 m3 L3 H2 batalla 4035 mm Art. SFM 350 Barra de fijación: 3500x30x35 mm (LxPxH) Peso: 2,93 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. Art. SFM 250 Barra de fijación: 2500x30x35 mm (LxPxH) Peso: 2,2 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. Art. MDL 120 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 72,95 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 121 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 70,95 Kg Módulo dotado de: 5 bandejas con goma y 20 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 122 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 55,00 Kg Módulo dotado de: 6 bandejas con goma y 24 divisores desplazables Adecuado para el montaje en la zona: Características técnicas véase pág. A5 Accesorios véase la pág. A9 MÓDULOS 1225 MM
E25 A A A A A BB C D D F D A A A A A A C +A B C D F C C C C DUCATO furgón cerrado paso largo techo super alto 15 m3 L3 H3 batalla 4035 mm PANELES Y SUELOS para DUCATO con puerta lateral derecha y puertas traseras de batiente, paredes de chapas Art. PAN 010 Peso: 23,62 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Paneles de polipropileno Art. PAR 005 Peso: 2,12 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 007 Peso: 52,08 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 003 Peso: 11,24 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina Características técnicas véase pág. A5
E26 2032 1225 MDL S19 MDL S20 2032 35 5a2 2a RAM 003 DUCATO furgón cerrado paso largo techo super alto 15 m3 L3 H3 batalla 4035 mm Art. RAM 003 Dimensiones: 1250x2500 mm (LxP) Peso: 116,55 Kg Rampa de carga giratoria. Carga: 1000 Kg (p.u.d.) RAMPA DE CARGA La rampa de carga giratoria puede ser instalada incluso ante la presencia de los módulos. Ante la presencia de la rampa de carga, los módulos de la serie MDL, destinados a la zona 3 no deben medir más de 1016 mm de longitud. Ante la presencia de la rampa de carga, el artículo MDL 124 no puede ser instalado en la zona 5. Se aconseja solicitar la factibilidad del proyecto al distribuidor STORE VAN más cercano a su domicilio. Características técnicas véase pág. A8 Art. MDL S19 Dimensiones: 3257x365x1700 mm (LxPxH). Peso: 133,95 Kg Set de 2 módulos dotado de: 8 bandejas con goma y 36 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible 1 barra de fijación longitud 4000 mm Art. MDL S20 Dimensiones: 2032x365x1700 mm (LxPxH). Peso: 60,15 Kg Módulo dotado de: 4 bandejas con goma y 20 divisores desplazables 1 barra de fijación longitud 3000 mm SOLUCIONES PREMONTADAS
E27 2 3 5 3 5 5a2 2a 1050 mm* 2 2a 2 3 5 2 2a 2a 2a 3 5 max1942mm max3257mm max 1225 1016 MDL 121 MDL 114 3 2 MDL 124 5 max 1225 SFM 350 SFM 250 2a 1016 717 5a MDL 119 MDL 117 5a MÓDULOS 717 mm DUCATO furgón cerrado paso largo techo super alto 15 m3 L3 H3 batalla 4035 mm Art. MDL 116 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 46,70 Kg Módulo dotado de: 6 bandejas con goma y 18 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 117 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 46,50 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 114 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 62,90 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 115 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 61,80 Kg Módulo dotado de: 5 bandejas con goma y 15 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho *medida indicativa MÓDULOS 1016 MM Art. MDL 119 Dimensiones: 717x365x1700 mm (LxPxH) Peso: 38,10 Kg Módulo dotado de: 4 bandejas con goma y 8 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona:

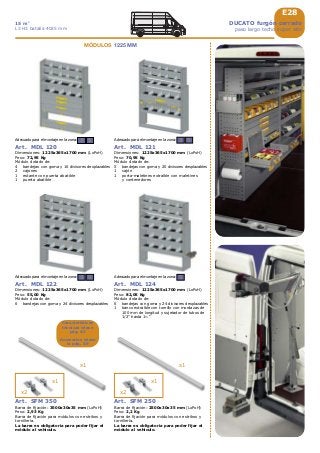

E28 3 5 3 5 3 5 x2 x1 x1 x2 x1 x1 5Adecuado para el montaje en la zona: Art. MDL 124 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 82,05 Kg Módulo dotado de: 6 bandejas con goma y 24 divisores desplazables 1 banco extraíble con tornillo con mordazas de 100 mm de longitud y sujetador de tubos de 1/2” hasta 1½ “ DUCATO furgón cerrado paso largo techo super alto 15 m3 L3 H3 batalla 4035 mm Art. SFM 350 Barra de fijación: 3500x30x35 mm (LxPxH) Peso: 2,93 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. Art. SFM 250 Barra de fijación: 2500x30x35 mm (LxPxH) Peso: 2,2 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. Art. MDL 120 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 72,95 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 121 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 70,95 Kg Módulo dotado de: 5 bandejas con goma y 20 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 122 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 55,00 Kg Módulo dotado de: 6 bandejas con goma y 24 divisores desplazables Adecuado para el montaje en la zona: Características técnicas véase pág. A5 Accesorios véase la pág. A9 MÓDULOS 1225 MM
E29 A A A BB C D D F D A A A A A A A A A A C +A B C D F C C DUCATO furgón cerrado paso extra largo techo alto 15 m3 L3L H2 batalla 4035 mm PANELES Y SUELOS para DUCATO con puerta lateral derecha y puertas traseras de batiente, paredes de chapas Art. PAN 011 Peso: 23,19 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Paneles de polipropileno Art. PAR 004 Peso: 1,75 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 008 Peso: 57,54 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 003 Peso: 11,24 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina Características técnicas véase pág. A5 Art. POT 008 Dimensiones: 4000x1700 mm (LxP) Peso: 39,45 Kg Bacas dotadas de: 5 barras de aluminio con anclajes y perfil de goma 2 bordes laterales de aluminio longitud 4000 mm 1 rodillo de carga de aluminio Tornillería de fijación suministrada de acero inoxidable. Carga: 114 Kg (p.u.d.) BACAS PORTAESCALERAS Art. POS 010 Dimensiones: 4000x1680 mm (LxP) Peso: 70,60 Kg Portaescaleras dotado de: 5 barras de aluminio con anclajes y perfil de goma 1 bordo lateral de aluminio longitud 4000 mm 1 rodillo de carga de aluminio 1 guia portaescaleras de aluminio y acero inoxidable serie ALADIN longitud 3240 mm 1 barra de conexión en aluminio Tornillería de fijación suministrada de acero inoxidable. Carga: 79 Kg (p.u.d.) La guia portaescaleras puede montarse a derecha o a izquierda Características técnicas véase pág. A7
E30 2032 1733 MDL S06 MDL S07 1225 717 35 5a2 2a RAM 002 Art. MDL S06 Dimensiones: 3765x365x1700 mm (LxPxH) Peso: 115,38 Kg Set de 2 módulos dotado de: 8 bandejas con goma y 40 divisores desplazables 1 barra de fijación longitud 4500 mm Art. MDL S07 Dimensiones: 1942x365x1700 mm (LxPxH). Peso: 113,65 Kg Set de 2 módulos dotado de: 8 bandejas con goma y 24 divisores desplazables, 2 estantes con puertas abatible, 1 travesaño con correas bloqua maletines, 2 cajones, 1 puerta abatible, 1 barra de fijación longitud 3000 mm DUCATO furgón cerrado paso extra largo techo alto 15 m3 L3L H2 batalla 4035 mm Art. RAM 002 Dimensiones: 1250x2500 mm (LxP) Peso: 116,55 Kg Rampa de carga giratoria. Carga: 1000 Kg (p.u.d.) RAMPA DE CARGA La rampa de carga giratoria puede ser instalada incluso ante la presencia de los módulos. Ante la presencia de la rampa de carga, los módulos de la serie MDL, destinados a la zona 3 no deben medir más de 1225 mm de longitud. Ante la presencia de la rampa de carga, el artículo MDL 126 no puede ser instalado en la zona 5. Se aconseja solicitar la factibilidad del proyecto al distribuidor STORE VAN más cercano a su domicilio. Características técnicas véase pág. A8 SOLUCIONES PREMONTADAS
E31 2 3 5 3 5 5a2 2a 1050 mm* 2 2a 2 3 5 2 2a 2a 2a 3 5 max2241mm max3556mm max 1524 1016 MDL 125 MDL 115 3 2 MDL 126 5 max 1524 SFM 400 SFM 300 2a 1016 717 5a MDL 119 MDL 114 5a MÓDULOS 717 mm DUCATO furgón cerrado paso extra largo techo alto 15 m3 L3L H2 batalla 4035 mm Art. MDL 116 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 46,70 Kg Módulo dotado de: 6 bandejas con goma y 18 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 117 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 46,50 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 114 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 62,90 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 115 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 61,80 Kg Módulo dotado de: 5 bandejas con goma y 15 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho *medida indicativa MÓDULOS 1016 MM Art. MDL 119 Dimensiones: 717x365x1700 mm (LxPxH) Peso: 38,10 Kg Módulo dotado de: 4 bandejas con goma y 8 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona:
E32 3 5 3 5 3 5 x2 x2 x1 x2 x1 x1 3 5 5 MÓDULOS 1524 MM DUCATO furgón cerrado paso extra largo techo alto 15 m3 L3L H2 batalla 4035 mm Art. SFM 400 Barra de fijación: 4000x30x35 mm (LxPxH) Peso: 3,45 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. Art. SFM 300 Barra de fijación: 3000x30x35 mm (LxPxH) Peso: 2,60 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. Art. MDL 120 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 72,95 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 121 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 70,95 Kg Módulo dotado de: 5 bandejas con goma y 20 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 122 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 55,00 Kg Módulo dotado de: 6 bandejas con goma y 24 divisores desplazables Adecuado para el montaje en la zona: Características técnicas véase pág. A5 Accesorios véase la pág. A9 MÓDULOS 1225 MM Art. MDL 125 Dimensiones: 1524x365x1700 mm (LxPxH) Peso: 65,35 Kg Módulo dotado de: 6 bandejas con goma y 30 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 126 Dimensiones: 1524x365x1700 mm (LxPxH) Peso: 104,80 Kg Módulo dotado de: 6 bandejas con goma y 30 divisores desplazables 1 banco extraíble con tornillo con mordazas de 100 mm de longitud y sujetador de tubos de 1/2” hasta 1½ “ Adecuado para el montaje en la zona:
E33 A A A A A BB C D D F D A A A A A A A A A A C +A B C D F C C C C DUCATO furgón cerrado paso extra largo techo super alto 17 m3 L3L H3 batalla 4035 mm PANELES Y SUELOS para DUCATO con puerta lateral derecha y puertas traseras de batiente, paredes de chapas Art. PAN 012 Peso: 25,92 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Paneles de polipropileno Art. PAR 005 Peso: 2,12 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 008 Peso: 57,54 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 003 Peso: 11,24 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina Características técnicas véase pág. A5
E34 2032 1733 MDL S06 MDL S07 1225 717 35 5a2 2a RAM 003 Art. MDL S06 Dimensiones: 3765x365x1700 mm (LxPxH) Peso: 115,38 Kg Set de 2 módulos dotado de: 8 bandejas con goma y 40 divisores desplazables 1 barra de fijación longitud 4500 mm Art. MDL S07 Dimensiones: 1942x365x1700 mm (LxPxH). Peso: 113,65 Kg Set de 2 módulos dotado de: 8 bandejas con goma y 24 divisores desplazables, 2 estantes con puertas abatible, 1 travesaño con correas bloqua maletines, 2 cajones, 1 puerta abatible, 1 barra de fijación longitud 3000 mm DUCATO furgón cerrado paso extra largo techo super alto 17 m3 L3L H3 batalla 4035 mm Art. RAM 003 Dimensiones: 1250x2500 mm (LxP) Peso: 116,55 Kg Rampa de carga giratoria. Carga: 1000 Kg (p.u.d.) RAMPA DE CARGA La rampa de carga giratoria puede ser instalada incluso ante la presencia de los módulos. Ante la presencia de la rampa de carga, los módulos de la serie MDL, destinados a la zona 3 no deben medir más de 1225 mm de longitud. Ante la presencia de la rampa de carga, el artículo MDL 126 no puede ser instalado en la zona 5. Se aconseja solicitar la factibilidad del proyecto al distribuidor STORE VAN más cercano a su domicilio. Características técnicas véase pág. A8 SOLUCIONES PREMONTADAS
E35 2 3 5 3 5 5a2 2a 1050 mm* 2 2a 2 3 5 2 2a 2a 2a 3 5 max2241mm max3556mm max 1524 1016 MDL 125 MDL 115 3 2 MDL 126 5 max 1524 SFM 400 SFM 300 2a 1016 717 5a MDL 119 MDL 114 5a MÓDULOS 717 mm DUCATO furgón cerrado paso extra largo techo super alto 17 m3 L3L H3 batalla 4035 mm Art. MDL 116 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 46,70 Kg Módulo dotado de: 6 bandejas con goma y 18 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 117 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 46,50 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 114 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 62,90 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 115 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 61,80 Kg Módulo dotado de: 5 bandejas con goma y 15 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho *medida indicativa MÓDULOS 1016 MM Art. MDL 119 Dimensiones: 717x365x1700 mm (LxPxH) Peso: 38,10 Kg Módulo dotado de: 4 bandejas con goma y 8 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona:
E36 3 5 3 5 3 5 x2 x2 x1 x2 x1 x1 3 5 5 MÓDULOS 1524 MM DUCATO furgón cerrado paso extra largo techo super alto 17 m3 L3L H3 batalla 4035 mm Art. SFM 400 Barra de fijación: 4000x30x35 mm (LxPxH) Peso: 3,45 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. Art. SFM 300 Barra de fijación: 3000x30x35 mm (LxPxH) Peso: 2,60 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. Art. MDL 120 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 72,95 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 121 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 70,95 Kg Módulo dotado de: 5 bandejas con goma y 20 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 122 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 55,00 Kg Módulo dotado de: 6 bandejas con goma y 24 divisores desplazables Adecuado para el montaje en la zona: Características técnicas véase pág. A5 Accesorios véase la pág. A9 MÓDULOS 1225 MM Art. MDL 125 Dimensiones: 1524x365x1700 mm (LxPxH) Peso: 65,35 Kg Módulo dotado de: 6 bandejas con goma y 30 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 126 Dimensiones: 1524x365x1700 mm (LxPxH) Peso: 104,80 Kg Módulo dotado de: 6 bandejas con goma y 30 divisores desplazables 1 banco extraíble con tornillo con mordazas de 100 mm de longitud y sujetador de tubos de 1/2” hasta 1½ “ Adecuado para el montaje en la zona:
SU PARTNER STORE VAN FAMI S.r.l. Via Stazione Rossano 13 36027 Rosà, Vicenza ITALY Tel. +39 0424 585455 Fax +39 0424 585482 www.storevan.com info@storevan.com Coordenadas geográficas: Oficinas N 45.702833 E 11.785122 Carga y entrega de mercancias N 45.704579 E 11.787343
