EQUIPAMIENTO INTERIOR DE FURGONETAS TALLER - CATALOGO GENERAL IVECO 2014
- 1. Catálogo n° CCT es S16 02 Equipamiento Vehículos Comerciales Iveco PROFESIONALIDAD EN MOVIMIENTO
- 2. A1 Seguridad CRASH TEST STOREVAN PRODUCCIÓN CERTIFICADA Certificados desde hace más de una década en el sistema de aseguramiento de la calidad. Superada brillantemente la prueba de CRASH TEST llevada a cabo según las últimas normativas euro- peas ECE-R17 con impacto a 50 Km/h. - Lo suelos y los paneles se entregan en varias piezas. - Lo suelos, paneles, bacas y portaescaleras se entregan desmontados. - Los módulos se entregan preensamblados con el material de anclaje al vehículo. - Para la instalación de los productos se aconseja contactar con nuestra red de instaladores autorizados (véase contraportada). - Los productos se entregan embalados. - 3 años de garantía sobre nuestros productos. - Las capacidades de carga se refieren a los pesos uniformemente distribuidos. (p.u.d.) CONDICIONES DE ENTREGA

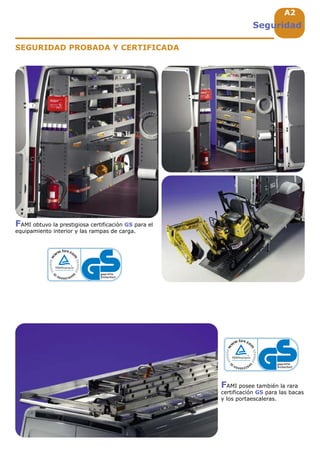

- 3. A2 Seguridad SEGURIDAD PROBADA YCERTIFICADA FAMI obtuvo la prestigiosa certificación GS para el equipamiento interior y las rampas de carga. FAMI posee también la rara certificación GS para las bacas y los portaescaleras.
- 4. A3 Una atención constantea la orientación del mer- cado, junto con la búsqueda de la personaliza- ción, ha sido la estrategia exitosa que dio como fruto la última creación de Fami: la marca Store Van. Store Van es una marca que identifica los equi- pamientos para los vehículos comerciales de todas las marcas. El cuidado minucioso con que se han diseñado los módulos de equipamiento y la adaptabilidad a las múltiples personalizaciones han demo- strado la calidad y la superioridad de Store Van en todos sus detalles. Dicho éxito situó a Store Van entre las marcas más prestigiosas y requeridas por los fabrican- tes de vehículos comerciales internacionales. Store Van fue la primera en introducir en el mer- cado un método de instalación original que no prevé taladros en la carrocería para fijar los equipamientos, asegura funcionalidad, calidad, robustez y diseño a los simples profesionales así como a las grandes flotas. Store Van ES UNA MARCA DEL GRUPO FAMI SISTEMAS DE CALIDAD PARA LA LOGÍSTICA La estrategia de Fami se desarrolla a través de la ductilidad del producto y de la capacidad de con- vertir sus proyectos en únicos y personalizados. Esto permitió estudiar sistemas de equipamiento que satisfagan todas las exigencias de los clientes, gracias a procesos industriales modernos. Fami es una de las empresas líderes del sector que trata los productos de equipamiento industrial, dando prioridad a la tecnología, a la sensibilidad, al diseño y firmando cada uno de sus productos, con- firmándose como una gran empresa en equilibrio perfecto entre tecnología y corazón. Fami se caracteriza por la alta tecnología y las soluciones originales, tales como el almacena- miento industrial, las estaciones de trabajo y los sistemas conductivos para la industria electró- nica. Todas soluciones modernas que permiten una gran capacidad de aplicaciones y de diver- sificaciones. Creadas para que Fami se convierta en el líder de su sector en lo que se refiere a competencia y competitividad. PROFESIONALIDAD EN MOVIMIENTO
- 5. A4 B3-B6 B7-B10 B11-B14 B15-B18 B19-B22 B23-B26 B27-B30 B31-B34 Índice MODELO CARACTERÍSTICAS DEL VEHÍCULO PÁG. 7,3 m3 L1H1 batalla 3000 mm altura 2260-2270 mm 9 m3 L1 H2 batalla 3000 mm altura 2635-2645 mm 8,3 m3 L1L H1 batalla 3000 mm altura 2260-2270 mm 10,2 m3 L1L H2 batalla 3000 mm altura 2635-2645 mm 12 m3 L2 H2 batalla 3300 mm altura 2640-2760 mm 13,2 m3 L2 H3 batalla 3300 mm altura 2810-2955 mm 15,6 m3 L3 H2 batalla 3950 mm altura 2670-2750 mm 17,2 m3 L3 H3 batalla 3950 mm altura 2815-3025 mm Nuevo Daily Furgón 2011 3000 H1 29L - 35S Nuevo Daily Furgón 2011 3000 H2 29L - 35S Nuevo Daily Furgón 2011 3000L H1 29L - 35S Nuevo Daily Furgón 2011 3000L H2 29L - 35S Nuevo Daily Furgón 2011 3300 H2 29L - 35S - 35C - 40C - 45C - 50C Nuevo Daily Furgón 2011 3300 H3 35S - 35C - 40C - 45C - 50C Nuevo Daily Furgón 2011 3950 H2 35S - 35C - 40C - 45C - 50C Nuevo Daily Furgón 2011 3950 H3 35S - 35C - 40C - 45C - 50C - 60C - 65C
- 6. A5 Paneles de polipropilenoalveolar de 4 mm de espesor con superficie resistente al rayado. Ligeros y resistentes. Características técnicas PANELES
- 7. A6 Suelos de cargapreconformados en una o varias piezas encastrables, con inserciones de aluminio extruido. Hecho de madera contraplacada fenólica combinada con abedul y conífera, espesor 12 mm, resinado en ambos lados y con un tratamiento an- tidesgaste y antideslizante sobre la superficie prac- ticable. Estantes extraíbles para uno o dos maletines con posibilidad de introducir maletines de diferente al- tura y profundidad Carga: 50 Kg Apertura fácil y intuitiva con una sola mano y blo- queo mecánico de seguridad del cajón abierto y cerrado mediante el tirador. Amplia posibilidad de dividir los cajones con accesorios de plástico o de metal. Carga: 50 Kg Características técnicas SUELOS CAJONES ESTANTE EXTRAÍBLE Banco extraíble con tornillo de acero, base giratoria, anchura mordazas 100 mm. BANCOS PARA TORNILLO
- 8. A7 Características técnicas Portaescaleras ALADIN Consistema de bajada y subida servoasistido para escaleras de hasta 60 kg.
- 9. A8 1 2 3 4 Rampasde carga servoasistidas con estructura de tubos de acero y superficie de aluminio antideslizante. Acoplamiento al vehículo mediante columna telescópica y sistema de apoyo de los soportes de posiciona- miento automático. Carga: de 600 a 1500 Kg. RAMPAS DE CARGA Características técnicas
- 10. A9 MALETINES DE 292mm DE PROFUNDIDAD MALETINES DE 343 mm DE PROFUNDIDAD Accesorios Art. VAL 001 Maletín con contenedores Dim. 438x292x67 mm (LxPxH) Soluc. interna con: 2 contenedores verdes, 2 azules, 5 amarillos, 10 rojos. Art. VAL 002 Maletín con contenedores Dim. 438x292x67 mm (LxPxH) Soluc. interna con: 8 contenedores azules, 8 rojos. Art. VAL 005 Maletín con contenedores Dim. 438x343x67 mm (LxPxH) Soluc. interna con: 2 contenedores verdes, 3 azules, 6 amarillos, 12 rojos. Art. VAL 006 Maletín con contenedores Dim. 438x343x67 mm (LxPxH) Soluc. interna con: 8 contenedores verdes. Art. VAL 007 Maletín con contenedores Dim. 438x343x102 mm (LxPxH) Soluc. interna con: 2 contenedores verdes, 3 azules, 6 amarillos, 12 rojos. Bandeja sup. 24 rojos y 12 amarillos. Art. VAL 003 Maletín con contenedores Dim. 438x292x102 mm (LxPxH) Soluc. interna con: 2 contenedores azules, 2 verdes, 5 amarillos, 10 rojos. Bandeja sup. 20 rojos y 10 amarillos. Art. VAL 004 Maletín con contenedores Dim. 438x292x102 mm (LxPxH) Soluc. interna con: 4 contenedores verdes, 4 azules. Bandeja sup. 20 rojos y 10 amarillos. Art. VAL 008 Maletín con contenedores Dim. 438x343x102 mm (LxPxH) Soluc. interna con: 12 contenedores azules. Bandeja sup. 24 rojos y 12 amarillos.
- 11. A10 Kit lavamanos Kit barrasujeta-carga disponibles en 3 dimensiones: Art. ACS 009 Longitud 1000 mm. Juego de 2 correas en poliéster longitud 3260 mm. Art. ACS 010 Longitud 1500 mm. Juego de 2 correas en poliéster longitud 3260 mm. Art. ACS 011 Longitud 2000 mm. Juego de 2 correas en poliéster longitud 3260 mm. Botiquín de urgencias Portarrollos con papel Ø 140 mm Portaerosoles Soporte sujeta cable de aluminio pintado Portadocumentos DIN A4 Kit portabidones con bidón en hierro capacidad 20 litros Soportes con correa para botellas y extintores Accesorios ACCESORIOS PARA MODULOS BARRAS SUJETA-CARGA Y CORREAS Art. ACS 004 Art. ACS 005 Art. ACS 007 Art. ACS 008Art. ACS 006 Art. ACS 001 Art. ACS 002 Art. ACS 003
- 12. A11 Accesorios bajo pedido Polipastogiratorio con freno de posicionamiento y brazo plegable. Incorpora un motor de 12 V y gancho de levantamiento que se desliza sobre guías de aluminio y fin de carrera eléctrico, dotado de mando a distan- cia con cable. Carga de 150 a 190 Kg. ACCESORIO BAJO PEDIDO NO DISPONIBLE PARA TODAS LAS VERSIONES POLIPASTO COMPRESORES Y ESTANTES EXTRAÍBLES HORIZONTALES Estantes extraíbles horizontales de alumi- nio. Bloqueo mecánico del estante abierto y cerrado. Posibilidad de frenar el estante abierto en cualquier posición. Carga: 300 Kg. Extracción: 60% Compresores verticales 220V - 380V. Capacidad de: 50 a 100 LT

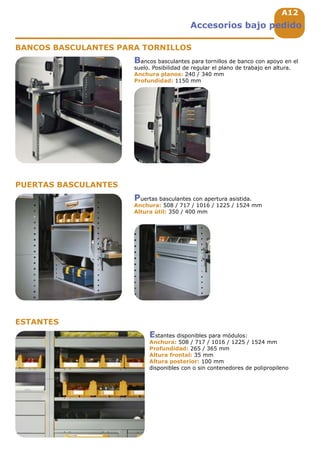

- 13. A12 Accesorios bajo pedido BANCOSBASCULANTES PARA TORNILLOS PUERTAS BASCULANTES ESTANTES Bancos basculantes para tornillos de banco con apoyo en el suelo. Posibilidad de regular el plano de trabajo en altura. Anchura planos: 240 / 340 mm Profundidad: 1150 mm Puertas basculantes con apertura asistida. Anchura: 508 / 717 / 1016 / 1225 / 1524 mm Altura útil: 350 / 400 mm Estantes disponibles para módulos: Anchura: 508 / 717 / 1016 / 1225 / 1524 mm Profundidad: 265 / 365 mm Altura frontal: 35 mm Altura posterior: 100 mm disponibles con o sin contenedores de polipropileno
- 14. Daily - L2H2 12 m3 B1 › VELOCIDAD DE MONTAJE › MODULARIDAD COMPLETA › ELEMENTOS INSONORIZANTES DE SEGURIDAD ENTRE LOS DIFERENTES COMPONENTES DE METAL › FORMAS ERGONOMÉTRICAS › REGULACIÓN DE LA ALTURA DE LOS DIFE- RENTES ELEMENTOS CON PASO DE 25 mm Estratégicamentefuertes Vehículo equipado con: 1 art. POS 405 portaescaleras (sin escalera) 1 art. PIL 410 suelo de madera 1 art. PAN 405 paneles de polipropileno 1 art. PAR 402 paneles de polipropileno 1 art. PIR 402 panel detrás de la cabina de madera 2 art. MDL 119 módulo 1 art. MDL 120 módulo 1 art. MDL 121 módulo 1 art. MDL 122 módulo 1 art. SFM 250 barra de fijación 1 art. SFM 350 barra de fijación 1 art. ACS 003 soporte con correa para botellas y extintores (entregado sin extintor) 1 art. ACS 004 botiquín de urgencias 1 art. ACS 005 portarrollos con papel 1 art. ACS 007 portaerosoles 1 art. ACS 008 soporte sujeta cable de aluminio pintado 1 art. ACS 010 barra sujeta-carga longitud 1500 mm
- 15.
- 16. B3B3 +A B C B3 A A A BB CC F D A D A A D F PANELES Y SUELOS Daily 29L - 35S con puerta lateral derecha y puertas traseras de batiente, paredes de chapas Art. PAN 401 Peso: 13,20 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Paneles de polipropileno Art. PAR 401 Peso: 1,75 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 407 Peso: 35,95 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 402 Peso: 9,18 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina NUEVO DAILY Furgón 2011 3000 H1 29L - 35S 7,3 m3 L1 H1 batalla 3000 mm Art. POT 401 Dimensiones: 2500x1700 mm (LxP) Peso: 25,80 Kg Bacas dotadas de: 3 barras de aluminio con anclajes y perfil de goma 2 bordes laterales de aluminio longitud 2500 mm 1 rodillo de carga de aluminio Tornillería de fijación suministrada de acero inoxidable. Carga: 123 Kg (p.u.d.) BACAS PORTAESCALERAS Art. POS 401 Dimensiones: 2650x1680 mm (LxP) Peso: 55,10 Kg Portaescaleras dotado de: 3 barras de aluminio con anclajes y perfil de goma 1 bordo lateral de aluminio longitud 2500 mm 1 rodillo de carga de aluminio 1 guia portaescaleras de aluminio y acero inoxidable serie ALADIN longitud 2650 mm Tornillería de fijación suministrada de acero inoxidable. Carga: 94 Kg (p.u.d.) La guia portaescaleras puede montarse a derecha o a izquierda Característi- cas técnicas véase pág. A5 Característi- cas técnicas véase pág. A7
- 17. B4 1016 MDL 015 RAM 401 2032 MDL 030 B4 35 2 NUEVODAILY Furgón 2011 3000 H1 29L - 35S 7,3 m3 L1 H1 batalla 3000 mm Art. MDL 030 Dimensiones: 2032x365x1200 mm (LxPxH). Peso: 45,15 Kg Módulo dotado de: 3 bandejas de goma y 15 divisores desplazables Art. MDL 015 Dimensiones: 1016x365x1200 mm (LxPxH). Peso: 48,3 Kg Módulo dotado de: 3 bandejas de goma y 9 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Art. RAM 401 Dimensiones: 1150x2500 mm (LxP) Peso: 114,65 Kg Rampa de carga giratoria. Carga: 1000 Kg (p.u.d.) RAMPA DE CARGA La rampa de carga giratoria puede ser instalada in- cluso ante la presencia de los módulos. Ante la pre- sencia de la rampa de carga, los módulos de la serie MDL, destinados a la zona 3 no deben medir más de 1016 mm de longitud. Los módulos de la serie MDL, destinados a la zona 5 no pueden ser instalados. Se aconseja solicitar la factibilidad del proyecto al distribuidor STORE VAN más cercano a su domicilio. SOLUCIONES PREMONTADAS Característi- cas técnicas véase pág. A8
- 18. B5 3 5 2 950 mm* 52 23 5 2 3 52 3 5 max1225mm max2241mm max 1225 MDL 020 MDL 017 3 2 max 1225 5 MDL 018 1016 NUEVO DAILY Furgón 2011 3000 H1 29L - 35S 7,3 m3 L1 H1 batalla 3000 mm Art. MDL 014 Dimensiones: 1016x365x1200 mm (LxPxH) Peso: 49,4 Kg Módulo dotado de: 2 bandejas con goma y 6 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 015 Dimensiones: 1016x365x1200 mm (LxPxH) Peso: 48,3 Kg Módulo dotado de: 3 bandejas con goma y 9 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 016 Dimensiones: 1016x365x1200 mm (LxPxH) Peso: 33,2 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables Adecuado para el montaje en la zona: MÓDULOS 1016 mm Accesorios véase la pág. A9 Características técnicas véase pág. A5 *medida indicativa Art. MDL 018 Dimensiones: 1016x365x1200 mm (LxPxH) Peso: 57,5 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 1 banco extraíble con tornillo con mordazas de 100 mm de longitud y sujetador de tubos de 1/2” hasta 1½" Adecuado para el montaje en la zona: Art. MDL 017 Dimensiones: 1016x365x1200 mm (LxPxH) Peso: 33 Kg Módulo dotado de: 2 bandejas con goma y 6 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho
- 19. B6 3 5 353 5 B6 NUEVO DAILY Furgón 2011 3000 H1 29L - 35S 7,3 m3 L1 H1 batalla 3000 mm Art. MDL 020 Dimensiones: 1225x365x1200 mm (LxPxH) Peso: 57,35 Kg Módulo dotado de: 2 bandejas con goma y 8 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 021 Dimensiones: 1225x365x1200 mm (LxPxH) Peso: 55,35 Kg Módulo dotado de: 3 bandejas con goma y 12 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 022 Dimensiones: 1225x365x1200 mm (LxPxH) Peso: 39,40 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables Adecuado para el montaje en la zona: MÓDULOS 1225 mm
- 20. B7 A BB C D F D A A A C +A B CD F A A PANELES Y SUELOS Daily 29L - 35S con puerta lateral derecha y puertas traseras de batiente, paredes de chapas Art. PAN 402 Peso: 16,30 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Paneles de polipropileno Art. PAR 402 Peso: 2,60 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 407 Peso: 35,95 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 402 Peso: 9,18 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina NUEVO DAILY Furgón 2011 3000 H2 29L - 35S 9 m3 L1 H2 batalla 3000 mm Característi- cas técnicas véase pág. A5 Art. POT 402 Dimensiones: 3000x1600 mm (LxP) Peso: 30,30 Kg Bacas dotadas de: 3 barras de aluminio con anclajes y perfil de goma 1 barra adicional con soportes 2 bordes laterales de aluminio longitud 3000 mm 1 rodillo de carga de aluminio Tornillería de fijación suministrada de acero inoxidable. Carga: 119 Kg (p.u.d.) BACAS PORTAESCALERAS Art. POS 402 Dimensiones: 3240x1580 mm (LxP) Peso: 61,60 Kg Portaescaleras dotado de: 3 barras de aluminio con anclajes y perfil de goma 1 barra adicional con soportes 1 bordo lateral de aluminio longitud 3000 mm 1 rodillo de carga de aluminio 1 guia portaescaleras de aluminio y acero inoxidable serie ALADIN longitud 3240 mm Tornillería de fijación suministrada de acero inoxidable. Carga: 88 Kg (p.u.d.) La guia portaescaleras puede montarse a derecha o a izquierda Característi- cas técnicas véase pág. A7
- 21. B8 1016 MDL S14 2032 MDL S13 RAM 402 35 2 Larampa de carga giratoria puede ser instalada in- cluso ante la presencia de los módulos. Ante la pre- sencia de la rampa de carga, los módulos de la serie MDL, destinados a la zona 3 no deben medir más de 1016 mm de longitud. Los módulos de la serie MDL, destinados a la zona 5 no pueden ser instalados. Se aconseja solicitar la factibilidad del proyecto al distribuidor STORE VAN más cercano a su domicilio. NUEVO DAILY Furgón 2011 3000 H2 29L - 35S 9 m3 L1 H2 batalla 3000 mm Art. MDL S13 Dimensiones: 2032x365x1700 mm (LxPxH). Peso: 60,15 Kg Módulo dotado de: 4 bandejas con goma y 20 divisores desplazables 1 barra de fijación longitud 3000 mm Art. MDL S14 Dimensiones: 1016x365x1700 mm (LxPxH). Peso: 63,35 Kg Módulo dotado de: 5 bandejas con goma y 15 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores 1 barra de fijación longitud 1500 mm Art. RAM 402 Dimensiones: 1150x2500 mm (LxP) Peso: 114,85 Kg Rampa de carga giratoria. Carga: 1000 Kg (p.u.d.) RAMPA DE CARGA SOLUCIONES PREMONTADAS Característi- cas técnicas véase pág. A8

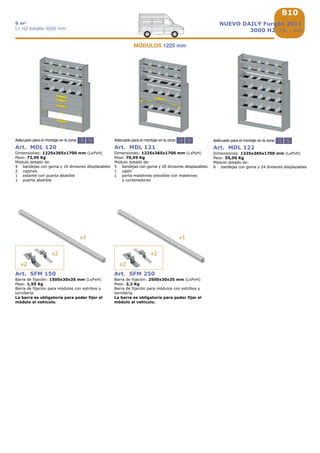

- 22. B9B9B9 3 5 2 950 mm* max1225mm max2241mm max1225 MDL 117 3 2 max 1225 5 MDL 121 MDL 120 1016 2 3 5 2 5 2 3 5 2 3 5 SFM 250 SFM 150 Art. MDL 116 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 46,70 Kg Módulo dotado de: 6 bandejas con goma y 18 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 117 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 46,50 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 118 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 71,00 Kg Módulo dotado de: 6 bandejas con goma y 18 divisores desplazables 1 banco extraíble con tornillo con mordazas de 100 mm de longitud y sujetador de tubos de 1/2” hasta 1½" Adecuado para el montaje en la zona: Art. MDL 114 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 62,90 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 115 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 61,80 Kg Módulo dotado de: 5 bandejas con goma y 15 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: MÓDULOS 1016 mm NUEVO DAILY Furgón 2011 3000 H2 29L - 35S 9 m3 L1 H2 batalla 3000 mm Accesorios véase la pág. A9 Características técnicas véase pág. A5 *medida indicativa Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho
- 23. B10B10B10 3 5 353 5 x2 x2 x2 x2 x1 x1 Art. SFM 150 Barra de fijación: 1500x30x35 mm (LxPxH) Peso: 1,55 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. Art. SFM 250 Barra de fijación: 2500x30x35 mm (LxPxH) Peso: 2,2 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. Art. MDL 120 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 72,95 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 121 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 70,95 Kg Módulo dotado de: 5 bandejas con goma y 20 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 122 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 55,00 Kg Módulo dotado de: 6 bandejas con goma y 24 divisores desplazables Adecuado para el montaje en la zona: MÓDULOS 1225 mm NUEVO DAILY Furgón 2011 3000 H2 29L - 35S 9 m3 L1 H2 batalla 3000 mm

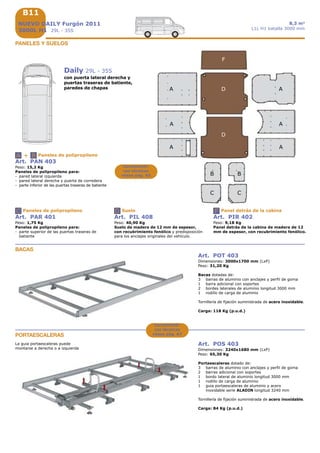

- 24. B11B11B11 +A B C B11 A A A BB CC F D A D A A D F PANELES Y SUELOS Daily 29L - 35S con puerta lateral derecha y puertas traseras de batiente, paredes de chapas Art. PAN 403 Peso: 15,2 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Paneles de polipropileno Art. PAR 401 Peso: 1,75 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 408 Peso: 40,90 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 402 Peso: 9,18 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina NUEVO DAILY Furgón 2011 3000L H1 29L - 35S 8,3 m3 L1L H1 batalla 3000 mm Art. POT 403 Dimensiones: 3000x1700 mm (LxP) Peso: 31,20 Kg Bacas dotadas de: 3 barras de aluminio con anclajes y perfil de goma 1 barra adicional con soportes 2 bordes laterales de aluminio longitud 3000 mm 1 rodillo de carga de aluminio Tornillería de fijación suministrada de acero inoxidable. Carga: 118 Kg (p.u.d.) BACAS PORTAESCALERAS Art. POS 403 Dimensiones: 3240x1680 mm (LxP) Peso: 65,30 Kg Portaescaleras dotado de: 3 barras de aluminio con anclajes y perfil de goma 2 barras adicional con soportes 1 bordo lateral de aluminio longitud 3000 mm 1 rodillo de carga de aluminio 1 guia portaescaleras de aluminio y acero inoxidable serie ALADIN longitud 3240 mm Tornillería de fijación suministrada de acero inoxidable. Carga: 84 Kg (p.u.d.) La guia portaescaleras puede montarse a derecha o a izquierda Característi- cas técnicas véase pág. A5 Característi- cas técnicas véase pág. A7

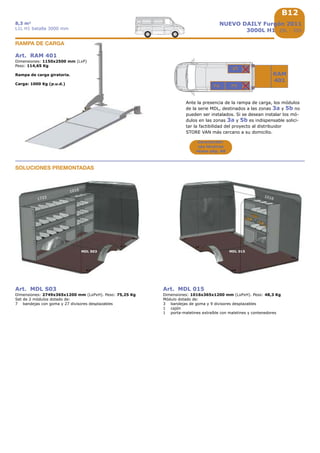

- 25. B12 1016 MDL 015 RAM 401 1733 MDL S03 B12 1016 3a5b 3 2 5 NUEVODAILY Furgón 2011 3000L H1 29L - 35S 8,3 m3 L1L H1 batalla 3000 mm Art. MDL S03 Dimensiones: 2749x365x1200 mm (LxPxH). Peso: 75,25 Kg Set de 2 módulos dotado de: 7 bandejas con goma y 27 divisores desplazables Art. MDL 015 Dimensiones: 1016x365x1200 mm (LxPxH). Peso: 48,3 Kg Módulo dotado de: 3 bandejas de goma y 9 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Art. RAM 401 Dimensiones: 1150x2500 mm (LxP) Peso: 114,65 Kg Rampa de carga giratoria. Carga: 1000 Kg (p.u.d.) RAMPA DE CARGA Ante la presencia de la rampa de carga, los módulos de la serie MDL, destinados a las zonas 3a y 5b no pueden ser instalados. Si se desean instalar los mó- dulos en las zonas 3a y 5b es indispensable solici- tar la factibilidad del proyecto al distribuidor STORE VAN más cercano a su domicilio. SOLUCIONES PREMONTADAS Característi- cas técnicas véase pág. A8
- 26. B13 2 3 5 23 5 2 3 5 max 1225 MDL 022 MDL 015 3a 3 1016 5b MDL 046 1016 2 MDL 047 508 2 3a 5b 3a 5b 508 5 MDL 014 Art. MDL 016 Dimensiones: 1016x365x1200 mm (LxPxH) Peso: 33,2 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 017 Dimensiones: 1016x365x1200 mm (LxPxH) Peso: 33 Kg Módulo dotado de: 2 bandejas con goma y 6 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: NUEVO DAILY Furgón 2011 3000L H1 29L - 35S 8,3 m3 L1L H1 batalla 3000 mm Art. MDL 014 Dimensiones: 1016x365x1200 mm (LxPxH) Peso: 49,4 Kg Módulo dotado de: 2 bandejas con goma y 6 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 015 Dimensiones: 1016x365x1200 mm (LxPxH) Peso: 48,3 Kg Módulo dotado de: 3 bandejas con goma y 9 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho Art. MDL 046 Dimensiones: 508x365x1200 mm (LxPxH) Peso: 21,85 Kg Módulo dotado de: 4 bandejas con goma y 4 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 047 Dimensiones: 508x365x1200 mm (LxPxH) Peso: 23,75 Kg Módulo dotado de: 2 bandejas con goma y 2 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: MÓDULOS 508 mm MÓDULOS 1016 mm
- 27. B14 3a 5b 3 950 mm* max1524mm max2749mm 333 B14 2 5 NUEVO DAILY Furgón 2011 3000L H1 29L - 35S 8,3 m3 L1L H1 batalla 3000 mm Art. MDL 020 Dimensiones: 1225x365x1200 mm (LxPxH) Peso: 57,35 Kg Módulo dotado de: 2 bandejas con goma y 8 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 021 Dimensiones: 1225x365x1200 mm (LxPxH) Peso: 55,35 Kg Módulo dotado de: 3 bandejas con goma y 12 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 022 Dimensiones: 1225x365x1200 mm (LxPxH) Peso: 39,40 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables Adecuado para el montaje en la zona: MÓDULOS 1225 mm Accesorios véase la pág. A9 Características técnicas véase pág. A5 *medida indicativa
- 28. B15B15B15B15B15 +A B C B15 A A A BB CC F D A D A A D F BACAS Daily 29L - 35S con puerta lateral derecha y puertas traseras de batiente, paredes de chapas Art. PAN 404 Peso: 18,90 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Paneles de polipropileno Art. PAR 402 Peso: 2,60 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 408 Peso: 40,90 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 402 Peso: 9,18 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina Art. POT 404 Dimensiones: 3000x1600 mm (LxP) Peso: 33,90 Kg Bacas dotadas de: 3 barras de aluminio con anclajes y perfil de goma 2 barras adicional con soportes 2 bordes laterales de aluminio longitud 3000 mm 1 rodillo de carga de aluminio Tornillería de fijación suministrada de acero inoxidable. Carga: 115 Kg (p.u.d.) PORTAESCALERAS Art. POS 404 Dimensiones: 3240x1580 mm (LxP) Peso: 64,10 Kg Portaescaleras dotado de: 3 barras de aluminio con anclajes y perfil de goma 2 barras adicional con soportes 1 bordo lateral de aluminio longitud 3000 mm 1 rodillo de carga de aluminio 1 guia portaescaleras de aluminio y acero inoxidable serie ALADIN longitud 3240 mm Tornillería de fijación suministrada de acero inoxidable. Carga: 85 Kg (p.u.d.) La guia portaescaleras puede montarse a derecha o a izquierda Característi- cas técnicas véase pág. A5 Característi- cas técnicas véase pág. A7 PANELES Y SUELOS NUEVO DAILY Furgón 2011 3000L H2 29L - 35S 10,2 m3 L1L H2 batalla 3000 mm
- 29. B16B16 1016 MDL S05 1733 MDL S04 B16 1016 RAM 402 3a5b 3 2 5 NUEVODAILY Furgón 2011 3000L H2 29L - 35S 10,2 m3 L1L H2 batalla 3000 mm Art. MDL S04 Dimensiones: 2749x365x1700 mm (LxPxH) Peso: 103,68 Kg Set de 2 módulos dotado de: 10 bandejas con goma y 38 divisores desplazables 1 barra de fijación longitud 3500 mm Art. MDL S05 Dimensiones: 1016x365x1700 mm (LxPxH). Peso: 63,68 Kg Módulo dotado de: 5 bandejas con goma y 15 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores 1 barra de fijación longitud 2000 mm Art. RAM 402 Dimensiones: 1150x2500 mm (LxP) Peso: 114,85 Kg Rampa de carga giratoria. Carga: 1000 Kg (p.u.d.) RAMPA DE CARGA Ante la presencia de la rampa de carga, los módulos de la serie MDL, destinados a las zonas 3a y 5b no pueden ser instalados. Si se desean instalar los mó- dulos en las zonas 3a y 5b es indispensable solici- tar la factibilidad del proyecto al distribuidor STORE VAN más cercano a su domicilio. SOLUCIONES PREMONTADAS Característi- cas técnicas véase pág. A8

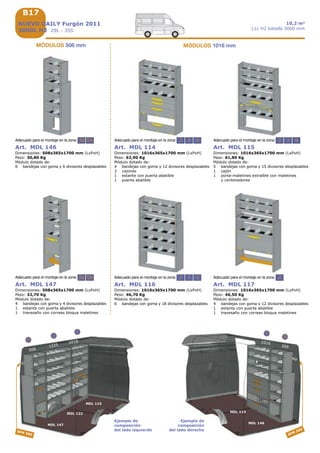

- 30. B17B17 1225 MDL 122 MDL 115 3a 3 508 5b MDL114 1016 MDL 147 508 2 2 3 5 2 2 3 5 2 3 5 B17 5 MDL 146 1016 3a 5b 3a 5b SFM 300 SFM 200 Adecuado para el montaje en la zona: 10,2 m3 L1L H2 batalla 3000 mm Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho Art. MDL 116 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 46,70 Kg Módulo dotado de: 6 bandejas con goma y 18 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 117 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 46,50 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Art. MDL 114 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 62,90 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 115 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 61,80 Kg Módulo dotado de: 5 bandejas con goma y 15 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: MÓDULOS 1016 mm NUEVO DAILY Furgón 2011 3000L H2 29L - 35S Art. MDL 146 Dimensiones: 508x365x1700 mm (LxPxH) Peso: 30,80 Kg Módulo dotado de: 6 bandejas con goma y 6 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 147 Dimensiones: 508x365x1700 mm (LxPxH) Peso: 32,70 Kg Módulo dotado de: 4 bandejas con goma y 4 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: MÓDULOS 508 mm
- 31. B18B18 3a 5b 3 950 mm* max1524mm max2749mm B18 2 333 x2 x2 x1 x2 x2 x1 5 Art. SFM 300 Barra de fijación: 3000x30x35 mm (LxPxH) Peso: 2,60 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. Art. SFM 200 Barra de fijación: 2000x30x35 mm (LxPxH) Peso: 1,88 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. Art. MDL 120 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 72,95 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 121 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 70,95 Kg Módulo dotado de: 5 bandejas con goma y 20 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 122 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 55,00 Kg Módulo dotado de: 6 bandejas con goma y 24 divisores desplazables Adecuado para el montaje en la zona: NUEVO DAILY Furgón 2011 3000L H2 29L - 35S 10,2 m3 L1L H2 batalla 3000 mm *medida indicativa MÓDULOS 1225 mm Accesorios véase la pág. A9 Características técnicas véase pág. A5
- 32. B19 A A BB C D F D A A A C +A B CD F A A BB C D F D A A A C +A B C D F A D D A PANELES Y SUELOS Daily 29L - 35S con puerta lateral derecha y puertas traseras de batiente, paredes de chapas Art. PAN 405 Peso: 22,45 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Paneles de polipropileno Art. PAR 402 Peso: 2,60 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 409 Peso: 49,50 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 402 Peso: 9,18 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina NUEVO DAILY Furgón 2011 3300 H2 29L - 35S - 35C - 40C - 45C - 50C 12 m3 L2 H2 batalla 3300 mm PANELES Y SUELOS Daily 35C - 40C - 45C - 50C con puerta lateral derecha y puertas traseras de batiente, paredes de chapas Ruedas traseras dobles Art. PAN 405 Peso: 22,45 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Paneles de polipropileno Art. PAR 402 Peso: 2,60 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 410 Peso: 47,80 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 402 Peso: 9,18 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina Característi- cas técnicas véase pág. A5 Característi- cas técnicas véase pág. A5
- 33. 2032 1225 MDL S19 2032 MDL S20 B20 RAM 403 3a5b 5a2 2a Art.POT 405 Dimensiones: 3400x1600 mm (LxP) Peso: 31,90 Kg Bacas dotadas de: 3 barras de aluminio con anclajes y perfil de goma 1 barra adicional con soportes 2 bordes laterales de aluminio longitud 3400 mm 1 rodillo de carga de aluminio Tornillería de fijación suministrada de acero inoxidable. Carga: 117 Kg (p.u.d.) BACAS PORTAESCALERAS Art. POS 405 Dimensiones: 3400x1580 mm (LxP) Peso: 61,40 Kg Portaescaleras dotado de: 3 barras de aluminio con anclajes y perfil de goma 1 barra adicional con soportes 1 bordo lateral de aluminio longitud 3400 mm 1 rodillo de carga de aluminio 1 guia portaescaleras de aluminio y acero inoxidable serie ALADIN longitud 3240 mm Tornillería de fijación suministrada de acero inoxidable. Carga: 88 Kg (p.u.d.) La guia portaescaleras puede montarse a derecha o a izquierda NUEVO DAILY Furgón 2011 3300 H2 29L - 35S - 35C - 40C - 45C - 50C 12 m3 L2 H2 batalla 3300 mm Art. MDL S19 Dimensiones: 3257x365x1700 mm (LxPxH). Peso: 133,95 Kg Set de 2 módulos dotado de: 8 bandejas con goma y 36 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible 1 barra de fijación longitud 4000 mm Art. MDL S20 Dimensiones: 2032x365x1700 mm (LxPxH). Peso: 60,15 Kg Módulo dotado de: 4 bandejas con goma y 20 divisores desplazables 1 barra de fijación longitud 3000 mm Art. RAM 403 Dimensiones: 1150x3000 mm (LxP) Peso: 141,85 Kg Rampa de carga giratoria. Carga: 1500 Kg (p.u.d.) RAMPA DE CARGA Ante la presencia de la rampa de carga, los módulos de la serie MDL, destinados a las zonas 3a y 5b no pueden ser instalados. Si se desean instalar los mó- dulos en las zonas 3a y 5b es indispensable solici- tar la factibilidad del proyecto al distribuidor STORE VAN más cercano a su domicilio. SOLUCIONES PREMONTADAS Característi- cas técnicas véase pág. A7 Característi- cas técnicas véase pág. A8
- 34. B21 3a 5b 53 2 950 mm* max1942mm max3167mm 717 MDL119 MDL 120 3a 3 717 MDL 119 5b 5 2 1225 1225 MDL 122 1225 MDL 121 3a 5b 2 3 5 2 3 5 2 3 5 2 SFM 350 SFM 250 Art. MDL 119 Dimensiones: 717x365x1700 mm (LxPxH) Peso: 38,10 Kg Módulo dotado de: 4 bandejas con goma y 8 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: MÓDULOS 717 mm Art. MDL 123 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 54,65 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 120 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 72,95 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 121 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 70,95 Kg Módulo dotado de: 5 bandejas con goma y 20 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 122 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 55,00 Kg Módulo dotado de: 6 bandejas con goma y 24 divisores desplazables Adecuado para el montaje en la zona: MÓDULOS 1225 mm NUEVO DAILY Furgón 2011 3300 H2 29L - 35S - 35C - 40C - 45C - 50C 12 m3 L2 H2 batalla 3300 mm Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho *medida indicativa
- 35. x2 x2 x1 x2 x2 x1 B22 Art. SFM 350 Barrade fijación: 3500x30x35 mm (LxPxH) Peso: 2,93 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. Art. SFM 250 Barra de fijación: 2500x30x35 mm (LxPxH) Peso: 2,2 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. Accesorios véase la pág. A9 Características técnicas véase pág. A5 NUEVO DAILY Furgón 2011 3300 H2 29L - 35S - 35C - 40C - 45C - 50C 12 m3 L2 H2 batalla 3300 mm

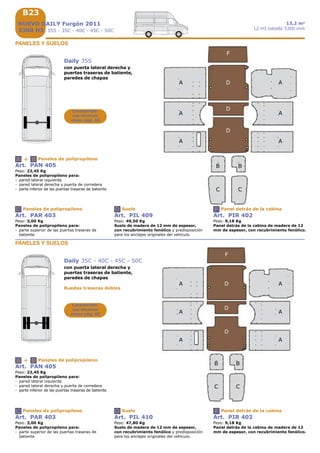

- 36. A BB C D F D A A A A A C B23 A A BB D F D A A A A C C +AB C D F +A B C D F D D PANELES Y SUELOS Daily 35S con puerta lateral derecha y puertas traseras de batiente, paredes de chapas Art. PAN 405 Peso: 22,45 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Paneles de polipropileno Art. PAR 403 Peso: 3,00 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 409 Peso: 49,50 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 402 Peso: 9,18 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina NUEVO DAILY Furgón 2011 3300 H3 35S - 35C - 40C - 45C - 50C 13,2 m3 L2 H3 batalla 3300 mm PANELES Y SUELOS Daily 35C - 40C - 45C - 50C con puerta lateral derecha y puertas traseras de batiente, paredes de chapas Ruedas traseras dobles Art. PAN 405 Peso: 22,45 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Paneles de polipropileno Art. PAR 403 Peso: 3,00 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 410 Peso: 47,80 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 402 Peso: 9,18 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina Característi- cas técnicas véase pág. A5 Característi- cas técnicas véase pág. A5
- 37. B24 RAM 404 2032 1225 MDL S19 2032 MDL S20 3a5b 25a 2a SOLUCIONESPREMONTADAS Art. MDL S19 Dimensiones: 3257x365x1700 mm (LxPxH). Peso: 133,95 Kg Set de 2 módulos dotado de: 8 bandejas con goma y 36 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible 1 barra de fijación longitud 4000 mm Art. MDL S20 Dimensiones: 2032x365x1700 mm (LxPxH). Peso: 60,15 Kg Módulo dotado de: 4 bandejas con goma y 20 divisores desplazables 1 barra de fijación longitud 3000 mm NUEVO DAILY Furgón 2011 3300 H3 35S - 35C - 40C - 45C - 50C 13,2 m3 L2 H3 batalla 3300 mm Art. RAM 404 Dimensiones: 1150x3000 mm (LxP) Peso: 142,15 Kg Rampa de carga giratoria. Carga: 1500 Kg (p.u.d.) RAMPA DE CARGA Ante la presencia de la rampa de carga, los módulos de la serie MDL, destinados a las zonas 3a y 5b no pueden ser instalados. Si se desean instalar los mó- dulos en las zonas 3a y 5b es indispensable solici- tar la factibilidad del proyecto al distribuidor STORE VAN más cercano a su domicilio. Característi- cas técnicas véase pág. A8
- 38. 3a 5b 3 5 2 950mm* max1942mm max3167mm 717 MDL 119 MDL 120 3a 3 717 MDL 119 5b 5 2 1225 1225 MDL 122 1225 MDL 121 3a 5b 2 3 5 2 3 5 2 3 5 2 B25 SFM 350 SFM 250 Art. MDL 119 Dimensiones: 717x365x1700 mm (LxPxH) Peso: 38,10 Kg Módulo dotado de: 4 bandejas con goma y 8 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: MÓDULOS 717 mm Art. MDL 123 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 54,65 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 120 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 72,95 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 121 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 70,95 Kg Módulo dotado de: 5 bandejas con goma y 20 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 122 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 55,00 Kg Módulo dotado de: 6 bandejas con goma y 24 divisores desplazables Adecuado para el montaje en la zona: MÓDULOS 1225 mm Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho *medida indicativa NUEVO DAILY Furgón 2011 3300 H3 35S - 35C - 40C - 45C - 50C 13,2 m3 L2 H3 batalla 3300 mm
- 39. x2 x2 x1 x2 x2 x1 B26 Art. SFM 350 Barrade fijación: 3500x30x35 mm (LxPxH) Peso: 2,93 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. Art. SFM 250 Barra de fijación: 2500x30x35 mm (LxPxH) Peso: 2,2 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. Accesorios véase la pág. A9 Características técnicas véase pág. A5 NUEVO DAILY Furgón 2011 3300 H3 35S - 35C - 40C - 45C - 50C 13,2 m3 L2 H3 batalla 3300 mm

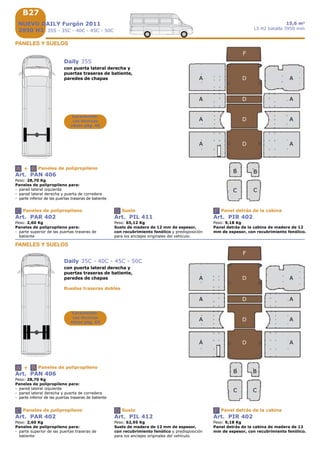

- 40. A A BB D F D A A A A A A C C A A BB D F D A A A A A A CC B27 +A B C D F +A B C D F D D D D Daily 35S con puerta lateral derecha y puertas traseras de batiente, paredes de chapas Art. PAN 406 Peso: 28,70 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Paneles de polipropileno Art. PAR 402 Peso: 2,60 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 411 Peso: 65,12 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 402 Peso: 9,18 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina NUEVO DAILY Furgón 2011 3950 H2 35S - 35C - 40C - 45C - 50C 15,6 m3 L3 H2 batalla 3950 mm PANELES Y SUELOS Daily 35C - 40C - 45C - 50C con puerta lateral derecha y puertas traseras de batiente, paredes de chapas Ruedas traseras dobles Art. PAN 406 Peso: 28,70 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Paneles de polipropileno Art. PAR 402 Peso: 2,60 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 412 Peso: 62,95 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 402 Peso: 9,18 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina PANELES Y SUELOS Característi- cas técnicas véase pág. A5 Característi- cas técnicas véase pág. A5
- 41. B28 RAM 403 2032 1733 MDL S06 MDLS07 1225 717 3a5b 53 2 2a 5a Característi- cas técnicas véase pág. A7PORTAESCALERAS BACAS Art. POT 406 Dimensiones: 4000x1600 mm (LxP) Peso: 33,90 Kg Bacas dotadas de: 3 barras de aluminio con anclajes y perfil de goma 1 barra adicional con soportes 2 bordes laterales de aluminio longitud 4000 mm 1 rodillo de carga de aluminio Tornillería de fijación suministrada de acero inoxidable. Carga: 115 Kg (p.u.d.) Art. POS 406 Dimensiones: 3400x1580 mm (LxP) Peso: 57,80 Kg Portaescaleras dotado de: 3 barras de aluminio con anclajes y perfil de goma 1 barra adicional con soportes 1 bordo lateral de aluminio longitud 3400 mm 1 rodillo de carga de aluminio 1 guia portaescaleras de aluminio y acero inoxidable serie ALADIN longitud 3240 mm Tornillería de fijación suministrada de acero inoxidable. Carga: 92 Kg (p.u.d.) La guia portaescaleras puede montarse a derecha o a izquierda NUEVO DAILY Furgón 2011 3950 H2 35S - 35C - 40C - 45C - 50C 15,6 m3 L3 H2 batalla 3950 mm Art. RAM 403 Dimensiones: 1150x3000 mm (LxP) Peso: 141,85 Kg Rampa de carga giratoria. Carga: 1500 Kg (p.u.d.) RAMPA DE CARGA La rampa de carga giratoria puede ser instalada in- cluso ante la presencia de los módulos. Ante la pre- sencia de la rampa de carga, los módulos de la serie MDL, destinados a las zonas 3a y 5b no deben medir más de 717 mm de longitud. Se aconseja solicitar la factibilidad del proyecto al distribuidor STORE VAN más cercano a su domicilio. Art. MDL S06 Dimensiones: 3765x365x1700 mm (LxPxH) Peso: 115,38 Kg Set de 2 módulos dotado de: 8 bandejas con goma y 40 divisores desplazables 1 barra de fijación longitud 4500 mm Art. MDL S07 Dimensiones: 1942x365x1700 mm (LxPxH). Peso: 113,65 Kg Set de 2 módulos dotado de: 8 bandejas con goma y 24 divisores desplazables, 2 estantes con puertas abatible, 1 travesaño con correas bloqua maletines, 2 cajones, 1 puerta abatible, 1 barra de fijación longitud 3000 mm SOLUCIONES PREMONTADAS Característi- cas técnicas véase pág. A8
- 42. B29 max 1225 1016 MDL 120 MDL115 3a 2 MDL 120 5b max 1225 SFM 450 SFM 350 5a 2 2a 3a 5 3 5b 2 5b 2a 3a 2 2a 3 5b 2 2a 3a 5 3 5b MDL 116 MDL 117 3 2a 1016 7171016 1016 MDL 115 MDL 119 5 5a 3a 5 5b Art. MDL 118 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 71,00 Kg Módulo dotado de: 6 bandejas con goma y 18 divisores desplazables 1 banco extraíble con tornillo con mordazas de 100 mm de longitud y sujetador de tubos de 1/2” hasta 1½" Adecuado para el montaje en la zona: Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho NUEVO DAILY Furgón 2011 3950 H2 35S - 35C - 40C - 45C - 50C 15,6 m3 L3 H2 batalla 3950 mm Art. MDL 119 Dimensiones: 717x365x1700 mm (LxPxH) Peso: 38,10 Kg Módulo dotado de: 4 bandejas con goma y 8 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: MÓDULOS 717 mm Art. MDL 116 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 46,70 Kg Módulo dotado de: 6 bandejas con goma y 18 divisores desplazables Adecuado para el montaje en la zona: Art. MDL 117 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 46,50 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 114 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 62,90 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 115 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 61,80 Kg Módulo dotado de: 5 bandejas con goma y 15 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: MÓDULOS 1016 mm
- 43. B30 3a 5b 53 2 2a max2958mm max4273mm 3a 3a5b 3a 5b 3a 5b x2 x2 x1 x2 x3 x1 5a 5b 950 mm* NUEVO DAILY Furgón 2011 3950 H2 35S - 35C - 40C - 45C - 50C 15,6 m3 L3 H2 batalla 3950 mm Art. SFM 450 Barra de fijación: 4500x30x35 mm (LxPxH) Peso: 3,78 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. Art. SFM 350 Barra de fijación: 3500x30x35 mm (LxPxH) Peso: 2,93 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. Art. MDL 123 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 54,65 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 120 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 72,95 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 121 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 70,95 Kg Módulo dotado de: 5 bandejas con goma y 20 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 122 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 55,00 Kg Módulo dotado de: 6 bandejas con goma y 24 divisores desplazables Adecuado para el montaje en la zona: Accesorios véase la pág. A9 Características técnicas véase pág. A5 MÓDULOS 1225 mm *medida indicativa
- 44. B B D D F D A A A A A A A A C C BB D D F D A A A A A A A A C C +A B C D F B31 +A B C D F D D PANELES Y SUELOS Daily 35S con puerta lateral derecha y puertas traseras de batiente, paredes de chapas Art. PAN 406 Peso: 28,70 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Paneles de polipropileno Art. PAR 403 Peso: 3,00 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 411 Peso: 65,12 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 402 Peso: 9,18 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina NUEVO DAILY Furgón 2011 3950 H3 35S - 35C - 40C - 45C - 50C - 60C - 65C 17,2 m3 L3 H3 batalla 3950 mm PANELES Y SUELOS Daily 35C - 40C - 45C - 50C - 60C - 65C con puerta lateral derecha y puertas traseras de batiente, paredes de chapas Ruedas traseras dobles Art. PAN 406 Peso: 28,70 Kg Paneles de polipropileno para: - pared lateral izquierda - pared lateral derecha y puerta de corredera - parte inferior de las puertas traseras de batiente Paneles de polipropileno Art. PAR 403 Peso: 3,00 Kg Paneles de polipropileno para: - parte superior de las puertas traseras de batiente Paneles de polipropileno Art. PIL 412 Peso: 62,95 Kg Suelo de madera de 12 mm de espesor, con recubrimiento fenólico y predisposición para los anclajes originales del vehículo. Suelo Art. PIR 402 Peso: 9,18 Kg Panel detrás de la cabina de madera de 12 mm de espesor, con recubrimiento fenólico. Panel detrás de la cabina Característi- cas técnicas véase pág. A5 Característi- cas técnicas véase pág. A5
- 45. B32 RAM 404 2032 1733 MDL S06 MDL S07 1225 717 3a 3 2 2a 5 5a 5b Art.MDL S06 Dimensiones: 3765x365x1700 mm (LxPxH) Peso: 115,38 Kg Set de 2 módulos dotado de: 8 bandejas con goma y 40 divisores desplazables 1 barra de fijación longitud 4500 mm Art. MDL S07 Dimensiones: 1942x365x1700 mm (LxPxH). Peso: 113,65 Kg Set de 2 módulos dotado de: 8 bandejas con goma y 24 divisores desplazables 2 estantes con puertas abatible 1 travesaño con correas bloqua maletines 2 cajones 1 puerta abatible 1 barra de fijación longitud 3000 mm SOLUCIONES PREMONTADAS NUEVO DAILY Furgón 2011 3950 H3 35S - 35C - 40C - 45C - 50C - 60C - 65C 17,2 m3 L3 H3 batalla 3950 mm Art. RAM 404 Dimensiones: 1150x3000 mm (LxP) Peso: 142,15 Kg Rampa de carga giratoria. Carga: 1500 Kg (p.u.d.) RAMPA DE CARGA La rampa de carga giratoria puede ser instalada in- cluso ante la presencia de los módulos. Ante la pre- sencia de la rampa de carga, los módulos de la serie MDL, destinados a las zonas 3a y 5b no deben medir más de 717 mm de longitud. Se aconseja solicitar la factibilidad del proyecto al distribuidor STORE VAN más cercano a su domicilio. Característi- cas técnicas véase pág. A8

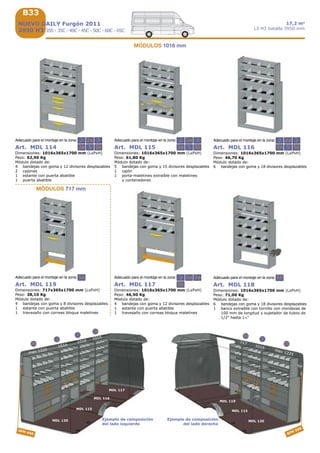

- 46. B33 2 2a 3 53a5b 2 2a 3a 5 3 5b 2 2a 3a 5 3 5b 5a 2 5b 2a 3a 5b max 1225 1016 MDL 120 MDL 115 3a 2 MDL 120 5b max 1225 SFM 450 SFM 350 MDL 116 MDL 117 3 2a 1016 7171016 1016 MDL 115 MDL 119 5 5a Ejemplo de composición del lado izquierdo Ejemplo de composición del lado derecho Art. MDL 117 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 46,50 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Art. MDL 116 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 46,70 Kg Módulo dotado de: 6 bandejas con goma y 18 divisores desplazables Art. MDL 115 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 61,80 Kg Módulo dotado de: 5 bandejas con goma y 15 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Art. MDL 114 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 62,90 Kg Módulo dotado de: 4 bandejas con goma y 12 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible NUEVO DAILY Furgón 2011 3950 H3 35S - 35C - 40C - 45C - 50C - 60C - 65C 17,2 m3 L3 H3 batalla 3950 mm Art. MDL 118 Dimensiones: 1016x365x1700 mm (LxPxH) Peso: 71,00 Kg Módulo dotado de: 6 bandejas con goma y 18 divisores desplazables 1 banco extraíble con tornillo con mordazas de 100 mm de longitud y sujetador de tubos de 1/2” hasta 1½" Adecuado para el montaje en la zona: Art. MDL 119 Dimensiones: 717x365x1700 mm (LxPxH) Peso: 38,10 Kg Módulo dotado de: 4 bandejas con goma y 8 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: MÓDULOS 717 mm Adecuado para el montaje en la zona: Adecuado para el montaje en la zona: Adecuado para el montaje en la zona: Adecuado para el montaje en la zona: MÓDULOS 1016 mm
- 47. B34 3a 3a 5b 3a5b 3a 5b 5b x2 x2 x1 x2 x3 x1 3a 5b 53 2 2a 5a 950 mm* max2958mm max4273mm NUEVO DAILY Furgón 2011 3950 H3 35S - 35C - 40C - 45C - 50C - 60C - 65C 17,2 m3 L3 H3 batalla 3950 mm Art. SFM 450 Barra de fijación: 4500x30x35 mm (LxPxH) Peso: 3,78 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. Art. SFM 350 Barra de fijación: 3500x30x35 mm (LxPxH) Peso: 2,93 Kg Barra de fijación para módulos con estribos y tornillería. La barra es obligatoria para poder fijar el módulo al vehículo. Art. MDL 123 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 54,65 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables 1 estante con puerta abatible 1 travesaño con correas bloqua maletines Adecuado para el montaje en la zona: Art. MDL 120 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 72,95 Kg Módulo dotado de: 4 bandejas con goma y 16 divisores desplazables 2 cajones 1 estante con puerta abatible 1 puerta abatible Adecuado para el montaje en la zona: Art. MDL 121 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 70,95 Kg Módulo dotado de: 5 bandejas con goma y 20 divisores desplazables 1 cajón 1 porta-maletines extraíble con maletines y contenedores Adecuado para el montaje en la zona: Art. MDL 122 Dimensiones: 1225x365x1700 mm (LxPxH) Peso: 55,00 Kg Módulo dotado de: 6 bandejas con goma y 24 divisores desplazables Adecuado para el montaje en la zona: Accesorios véase la pág. A9 Características técnicas véase pág. A5 MÓDULOS 1225 mm *medida indicativa
