1. Catálogo Parasol enrollable
con control remoto

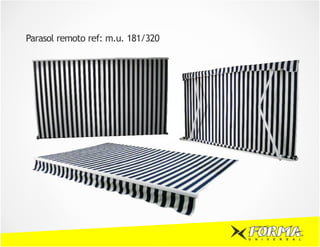

2. Parasol remoto ref: m.u. 181/320
U N I V E R S A L

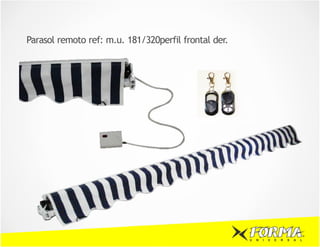

3. Parasol remoto ref: m.u. 181/320perfil frontal der.
U N I V E R S A L

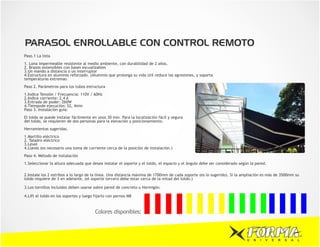

4. PARASOL ENROLLABLE CON CONTROL REMOTO
Paso.1 La lista
1. Lona impermeable resistente al medio ambiente, con durabilidad de 2 años.
2. Brazos extensibles con bases escualizables
3.Un mando a distancia o un interruptor
4.Estructura en aluminio reforzado. (Aluminio que prolonga su vida útil reduce las agresiones, y soporta
temperaturas extremas.
Paso 2. Parámetros para los tubos estructura
1.Indice Tensión / Frecuencia: 110V / 60Hz
2.Indice corriente: 2,4 A
3.Entrada de poder: 260W
4.Tiempode ejecución: S2, 4min
Paso 3. Instalación guía:
El toldo se puede instalar fácilmente en unos 30 min. Para la localización fácil y segura
del toldo, se requieren de dos personas para la elevación y posicionamiento.
Herramientas sugeridas.
1.Martillo eléctrico
2. Taladro eléctrico
3.Level
4.Llaves (es necesario una toma de corriente cerca de la posición de instalación.)
Paso 4. Método de instalación
1.Seleccionar la altura adecuada que desea instalar el soporte y el toldo, el espacio y el àngulo debe ser considerado segùn la pared.
2.Instale los 2 estribos a lo largo de la línea. Una distancia máxima de 1700mm de cada soporte (es lo sugerido). Si la ampliación es más de 3500mm su
toldo requiere de 3 en adelante, (el soporte tercero debe estar cerca de la mitad del toldo.)
3.Los tornillos incluidos deben usarse sobre pared de concreto u Hormigón.
4.Lift el toldo en los soportes y luego fijarlo con pernos M8
Colores disponibles:
U N I V E R S A L

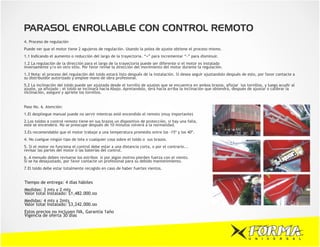

5. PARASOL ENROLLABLE CON CONTROL REMOTO
4. Proceso de regulación
Puede ver que el motor tiene 2 agujeros de regulación. Usando la polea de ajuste obtiene el proceso mismo.
1.1 Indicando el aumento o reducción del largo de la trayectoria. “+” para incrementar “-” para disminuir.
1.2 La regulación de la dirección para el largo de la trayectoria puede ser diferente si el motor es instalado
inversamente y/o en otro sitio. Por favor revise la dirección del movimiento del motor durante la regulación.
1.3 Nota: el proceso del regulación del toldo estará listo después de la instalación. Si desea seguir ajustandolo después de esto, por favor contacte a
su distribuidor autorizado y emplee mano de obra profesional.
5.2 La inclinación del toldo puede ser ajustada desde el tornillo de ajustes que se encuentra en ambos brazos, aflojar los tornillos, y luego acudir al
ajuste, ya aflojado ; el toldo se inclinará hacia Abajo. Apretandolo, será hacia arriba la inclinación que obtendrá, después de ajustar o calibrar la
inclinación, asegure y apriete los tornillos.
Paso No. 6. Atención:
1.El despliegue manual puede no servir mientras esté encendido el remoto (muy importante)
2.Los toldos a control remoto tiene en sus brazos un dispositivo de protección. si hay una falla,
este se encenderá. No se preocupe después de 10 minutos volverá a la normalidad.
3.Es recomendable que el motor trabaje a una temperatura promedio entre los -15º y los 40º.
4. No cuelgue ningún tipo de tela o cualquier cosa sobre el toldo o sus brazos.
5. Si el motor no funciona el control debe estar a una distancia corta, o por el contrario...
revisar las partes del motor ó las baterías del control.
6. A menudo deben revisarse los estribos si por algún motivo pierden fuerza con el viento.
Si se ha desajustado, por favor contacte un profesional para su debido mantenimiento.
7.El toldo debe estar totalmente recogido en caso de haber fuertes vientos.
Tiempo de entrega: 4 días hábiles
Medidas: 3 mts x 2 mts
Valor total Instalado: $1,482.000.oo
Medidas: 4 mts x 2mts
Valor total Instalado: $3,242.000.oo
Estos precios no incluyen IVA, Garantía 1año
Vigencia de oferta 30 días
U N I V E R S A L

6. CLIENTES CÚCUTA 2010
C
CERAMICAS
AMERICA S.A.

7. Av 1ª # 10-73 Ed. Crisyen nivel 3 Br. la Playa
Tel. 5831460 Cel. 311 519 4022 Cúcuta Colombia
