Catalogo transmisiones y componentes

1
BURUAGA, S.L.
Polig.Iru Bide Parc 4B 2-48960 Galdakao/Bizkaia-TF:94 4499716-Fax:94 4263437
E-mail: info@buruaga.com - http: //www.buruaga.com/
CATALOGO TRANSMISIONES Y COMPONENTES
INDICE
Series MECHANICSLa empresa BURUAGA, S.L. además de suministrar todos los componentes que
recoge este catálogo, dispone de unos talleres propios dotados de una moderna maquinaria donde
realizamos todo tipo de reparaciones y fabricamos cualquier tipo de transmisión según las
necesidades del cliente en un plazo casi inmediato y con la certificación de calidad ISO 9001.
CRUCES TRANSMISION Pag. 2
CRUCES MECHANICS Pag. 9
PALIERES DELANTEROS Y TROCOLAS Pag. 10
SERIE GWB COMPACT 2000 Pag.11

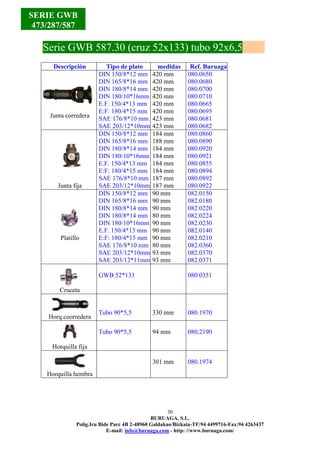

SERIE GWB 287-587 Pag.24

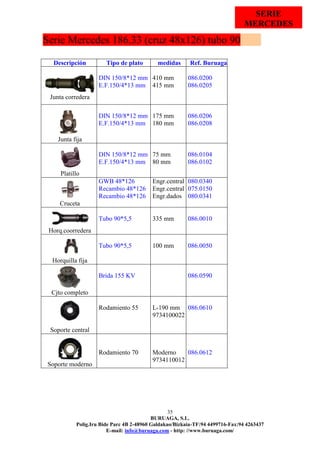

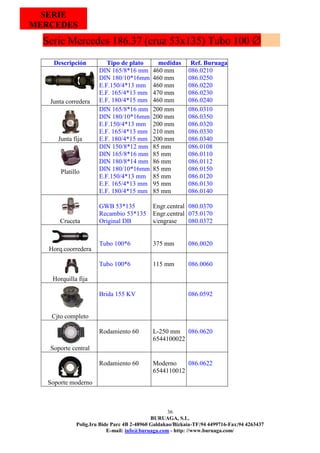

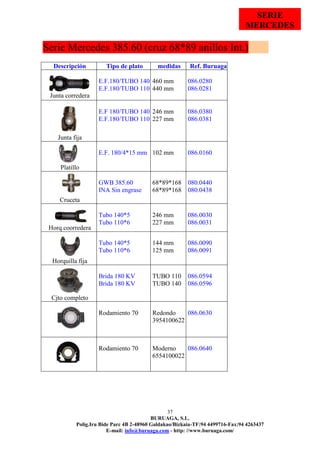

SERIE MERCEDES Pag.35

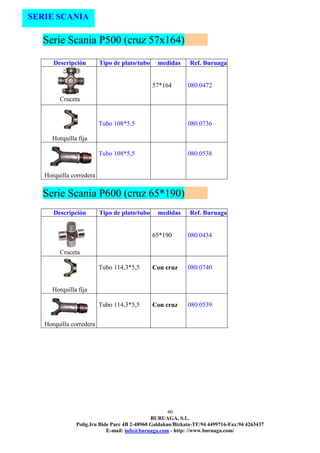

SERIE SCANIA Pag.39
SERIE SPICER Pag.41
SERIE MECHANICS Pag.52
CARDANS CARRETILLAS ELEVADORAS Pag.61

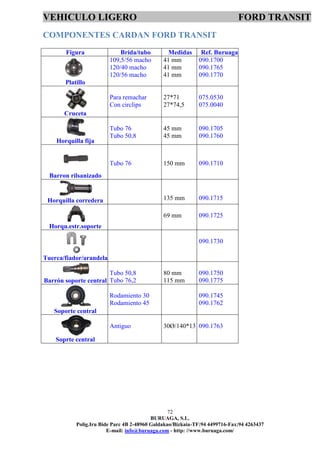

CARDANS VEHICULO LIGERO Pag.64

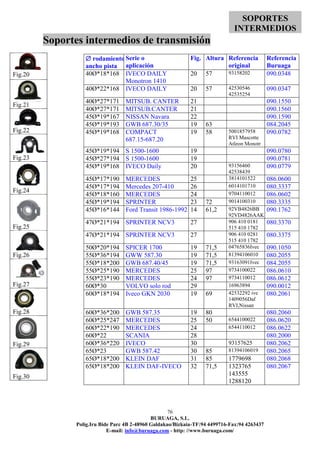

SOPORTES TRANSMISION Pag.75

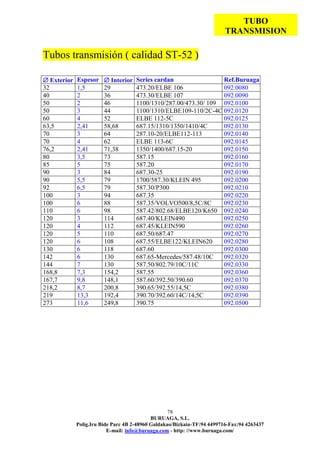

TUBO TRANSMISION Pag.78

2
BURUAGA, S.L.
TIPOS DE CRUCETAS
Fig 1-Cruz anillos
exteriores
Fig.2-Cruz
Mercedes anillos
interiores
Fig.3-Spicer con
tapas fijas.
Fig.4-Cruz Scania
Fig.5-Cruz
descentrada
Fig.6-Cruz anillos
interiores
Fig.7-Volvo con
tapas
Fig.8-Spicer con
tapas sueltas.
CRUCES CARDAN

3
BURUAGA, S.L.
D  L1 L min.
/L max
Fabricante/serie/aplicación Fig. engrase Ref.Buruaga
15 40,1 GWB 473.10 1 1 080.0060
17 41 ELBE 105 1 1 080.0090
19 44 Dados acero 1 1 075.0006
19 44,4 BMW remachar 1 3 075.0005
19 48 AGRICOLA TM 1 1 070.0340
19 48 GWB 173.20 1 1 080.0100
19 52 SPICER 0500 1 1 080.0135
20 35/38 NISSAN / SUZUKI 6 5 075.0400
22 37,6/39,6 MITSUBISHI 6 3 075.0401
22 50,2 GWB 373.20 1 1 080.0110
22 52 AGRICOLA TM 1 1 070.0342
22 54 AGRICOLA TM 1 1 070.0344
22 54,8 AGRICOLA TM 1 1 070.0345
22 58 ELBE 107 1 1 080.0085
22 59 GWB 473.30 1 1 080.0080
23,82 35/37,9 6 5 075.0403
23,82 61,29 SPICER 1.100 1 2 090.0240
23,82 61,29 RECAMBIO 1.100 1 2 075.0010
23,82 61,29 Agrícola 1100 1 1 070.0341
24 61,2 AGRICOLA TM 1 1 070.0347
24 62,4 BMW dados chapa 1 3 075.0405
24 66,2 ARICOLA TM 1 3 070.0346
24 74,5 MERCEDES dados chapa 1 3 090.0248
24 88 SPRINTER NCV3 remach. 1 3 075.0490
24,06 71,4 MAZDA remachar 1 3 075.0407
25 41,2/43,6 MAZDA 6 5 075.0410
25 64 SUZUKI / NISSAN 1 5 075.0020
25 64 ORIGINAL NISSAN 1 3 075.0015
25 76,5 MITSHUBISI 1 2 075.0500
26 69,8 GWB 287.00 1 1 080.0130
26 69,8 RECAMBIO 287.00 1 1 075.0030
26,6 48/50,4 MAZDA 1 5 075.0415
27 46,1/49,1 NISSAN TERRANO 6 3 075.0418
CRUCES CARDAN
1-engrase central 2-engrase lateral 3-sin engrase 4-engr. Orificio dados 5-engrase dados
CRUCES CARDAN

4
BURUAGA, S.L.
D  L1 L min/
max
Fabricante/serie/aplicación Fig. Engr. Ref.Buruaga
27 52,4/55,5 JEEP CHRYSLER 6 3 090.0340
27 61,9 SPICER 1.210 1 3 090.0239
27 70 AGRICOLA TM 1 1 070.0349
27 71 FORD Transit dados chapa 1 3 075.0530
27 71 BTB 310 1 1 075.0520
27 74,6 BTB 210 1 3 075.0540
27 74,5 SPICER 1.300 1 2 090.0260
27 74,5 RECAMBIO 1.300 1 2 075.0040
27 74,5 GWB COMPACT 2015 1 1 084.0030
27 74,5 GWB COMPACT 2015 1 3 084.0029
27 74,5 Agrícola 1300 1 2 070.0348
27 74,5 SPRINTER DADOS CHAPA 1 3 090.0255
27 80 VOLKSWAGEN dado chapa 1 3 075.0535
27 80 HYUNDAI c/anillos 1 5 075.0536
27 81,8 SPICER 1.310 1 2 090.0330
27 81,8 RECAMBIO 1.310 1 2 075.0050
27 81,8 SPICER ORIGINAL 1 3 090.0331
27 88 SPRINTER NCV3 remachar 1 3 075.0532
27 92 SPICER 1330 1 2 090.0332
27,4 50,8/53,5 VOLVO PENTA 6 5 075.0055
28 49/53 MERCEDES 6 2 090.1648
28 53,1/56,1 NISSAN 6 2 075.0420
28 71,5 LADA 1 1 075.0510
28,5 49/53,8 TOYOTA 6 5 075.0425
28,5 70,9 Original ELBE 109 1 3 080.0135
29 49/52 TOYOTA 6 1 075.0430
29 50/53,1 ISUZU 6 2 075.0440
29 69/72 ISUZU 6 2 075.0442
30 71,2/74,2 MITSHUBISHI 1 1 075.0451
30 55,1/58,1 MITSHUBISHI 6 1 075.0450
30 81,7 GWB 287.10 1 1 080.0140
30 81,7 RECAMBIO 287.10 1 1 075.0060
30 83 Recambio 110 1 4 075.0700
CRUCES CARDAN
CRUCES CARDAN
1-engrase central 2-engrase lateral 3-sin engrase 4-engrase orificio 5-engrase dados
dados

5
BURUAGA, S.L.
D  L1 Lmin/
Lmax
30 83 Recambio 110 1 1 075.0702
30 83 Original ELBE 110 1 4 080.0138
30 83 Original ELBE 110 1 1 080.0136
30,2 52,4/55,5 JEEP CHRYSLER 6 3 075.0460
30,2 81,8 GWB COMPACT 2020 1 1 084.0032
30,17 92 BTB 220 1 4 075.0550
30,2 82 BTB 320 1 3 075.0560
30,2 82 BTB 320 1 1 075.0570
30,2 92 RECAMBIO 1.350 1 2 075.0070
30,2 92 Agricola 1.350 1 1 070.0350
30,2 106,3 RECAMBIO 1.400 1 2 075.0080
30,2 106,3 SPICER 1.400 1 2 090.0490
31 45,2/48,1 FORD 6 5 075.0470
31 88 MERCEDES 801.21 1 5 080.0141
31 110 MERCEDES 802.31 1 1 080.0142
32 61/63,8 TOYOTA 6 1 075.0480
32 64/68 NISSAN 6 5 075.0475
32 96 PALIER JCB 1 075.0585
34 97 Original ELBE 112 1 1 080.0144
34 97 Original ELBE 112 1 4 080.0146
34 105 CRUZ PALIER ELBE 1 4/5 075.0710
34,9 92 GWB COMPACT 2025 1 1 084.0040
34,9 92 RECAMBIO 2025 1 1 075.0085
34,9 106,3 RECAMBIO 1.480 1 2 075.0090
34,9 106,4 GWB COMPACT 2030 1 1 084.0050
34,9 106,4 GWB COMPACT 2030 1 3 084.0052
34,9 126,2 RECAMBIO 1.550 1 2 075.0100
34,9 126,2 DANA SPICER 1550 1 2 075.0110
CRUCES CARDAN
CRUCES CARDAN
dados

6
BURUAGA, S.L.
 dado L1 L min/
L max
35 87 Cruz descentrada Elbe 510 5 4 075.0715
35 93 BTB 330 1 1 075.0590
35 96,5 Cruz descentrada GKN 469.20 5 3 080.0189
35 96,8 BTB 235 1 2 075.0600
35 96,8 GWB 287.20 1 1 080.0150
35 97 Cruz orig. ELBE 112 1 4 080.0155
37 67/72 MAZDA 1 2 075.0485
38 104,5 Cruz descentrada GKN 469.30 5 5 080.0190
38 57,2/62 MERCEDES 6 1 080.0290
38 105,8 GWB 387.20 1 1 080.0170
38 107 Cruz descentrada Elbe 512 5 4 080.0192
38 110 KLEIN 195 1 1 085.0100
38 148 Serie P300 con aletas 4,5 4 1 080.0460
39,7 115,4 RECAMBIO 1.500 1 2 075.0120
40 104,3 Cruz descentrada Elbe 569.32 5 3 080.0193
40 104,3 Cruz descentrada c/engr. 5 5 080.0197
40 106,7 Cruz descentrada Elbe 512.020 5 3 080.0195
41,3 126,1 SPICER SPL90 1 1 075.0130
41,3 142 SPICER 1.650 1 2 075.0132
42 106 MERCEDES 286.22 1 1 080.0182
42 110 Cruz descentrada ELBE 513 5 4 080.0194
42 104,5 GWB 587.15 1 1 080.0180
42 119,4 GWB COMPACT 2035 1 1 084.0060
42 119,4 GWB COMPACT 2035 1 3 084.0062
42 119,4 RECAMBIO 2035 1 1 075.0135
44 124,8 GWB 287.30 1 1 080.0160
44 126 VOLVO 300 C/TAPAS 7 1 080.0302
45 125 Cruz descentrada Elbe 569.38 5 4 080.0196
45 120,4 GWB 186.30 1 1 080.0310
45 152 ELBE 418 1 4/5 075.0720
47 131 GWB 387.30 1 1 080.0320
dados
CRUCES CARDAN
CRUCES CARDAN

7
BURUAGA, S.L.
 D L1 L min/
L max
47,6 135,1 SPICER 1600 c/chapas y anillos 8 2 090.0700
47,6 135,1 GWB COMPACT 2040 1 1 084.0070
47,6 135,1 GWB COMPACT 2040 1 3 084.0072
48 116,2 RECAMBIO 587.20 1 1 075.0140
48 116,2 GWB 587.20 1 1 080.0330
48 126 GWB MERCEDES186/286.33 1 1 080.0340
48 126 MERCEDES ENGR.DADO 1 5 080.0341
48 126 MERCEDES 186/286.33 1 1 075.0150
48 126 ORIGINAL MERCEDES 1 3 080.0342
48 135,4 KLEIN 490 dados INA 1 1 085.0040
48 161 SCANIA P400 con aletas 4,5 4 1 080.0470
48 161 SCANIA P400 con aletas
recortadas 4,5 TELMA
4 1 080.0471
49,2 154,7 SPICER 1.700 c/chapas y anillos 8 2 090.0930
49,2 154,7 GWB COMPACT 2050 1 1 084.0090
49,2 178 SPICER 1760 c/chapas 3 2 074.0040
49,2 191,9 SPICER 1810 c/chapas 3 2 074.0050
50 131 GWB 487.30 1 1 080.0350
50 152,8 VOLVO 400 C/TAPAS 7 1 080.0382
52 133 GWB 587.30 1 1 080.0351
52 147,2 GWB COMPACT 2045 1 1 084.0080
52 147,2 GWB COMPACT 2045 1 3 084.0082
52 147,2 RECAMBIO 2045 1 1 075.0165
53 135 GWB MERCEDES 286.37 1 1 080.0370
53 135 MERCEDES 286.37 1 1 075.0170
53 135 ORIGINAL MERCEDES 1 3 080.0372
55 163,9 SPICER SPL 170 1 1 075.0175
55 205,6 SPICER 1880 8 2 074.0070
CRUCES CARDAN
dados
CRUCES CARDAN

8
BURUAGA, S.L.
 D L1 L min/
L max
57 144 GWB 587.35 1 1 080.0410
57 144 RECAMBIO 587.35 1 1 075.0180
57 152 COMPACT 2055/587.42 1 1 075.0184
57 152 GWB COMPACT 2055/587.42 1 1 084.0100
57 152 GWB COMPACT 2055 1 3 084.0102
57 152 587.42 ENGRASE DADO 1 5 080.0418
57 152,7 VOLVO 500 C/TAPAS 7 1 080.0422
57 164 SCANIA P500 con aletas 4,5 4 1 080.0472
57 172 RECAMBIO 1 1 080.0425
57 172 KLEIN 680 sin engr. 1 3 080.0427
59 167,7 GWB COMPACT 2060 1 1 084.0110
59 167,7 GWB COMPACT 2060 S/ENGR. 1 3 084.0112
59 167,7 SPICER 1800 c/tapas 3 2 074.0060
65 172 GWB 587.48 1 1 080.0430
65 172 KLEIN 700 dados INA 1 1 075.0194
65 190 SCANIA P600 1 1 080.0434
68 89/96 MERCEDES 385.60 1 1 075.0196
68 89/96 MERCEDES GWB 385.60 2 1 080.0440
68 89/96 MERCEDES 385.60/802.68 2 3 080.0438
68 117/123 MERCEDES 802.79 2 1 080.0442
68 117/123 MERCEDES 802.79 2 3 080.0443
CRUCES CARDAN
CRUCES CARDAN
dados

9
BURUAGA, S.L.
C D A Serie/tipo dados Ref. Ref. Bururaga
33,3 59,5 79,3 Serie 2C 4BR 951 074.0305
33,3 59,5 79,3 Serie 2C 4BP 994 074.0300
33,3 59,5 79,3 Serie 2C 2BR/2Bp 952 074.0310
36,5 87,3 108 Serie 4C 4AP 969 074.0320
42,9 88,9 115 Serie 5C 4BR 920 074.0325
42,9 88,9 115 Serie 5C 4AP 968 074.0330
42,9 114,3 140,4 Serie 6C 4AP 905 074.0340
42,9 114,3 140,4 Serie 6C 4BR 560 074.0350
42,9 114,3 140,4 Serie 6C 2AP/2BR 563 074.0360
49,2 109 135 Serie 58 WB 4AP 894 074.0335
49,2 117,5 148,3 Serie 7C 4AP (MAN BUS) 927 074.0370
49,2 117,5 148,3 Serie 7C sin engrase 927 074.0372
49,2 176,6 206,3 Serie 8C 4AP 928 074.0420
49,2 176,6 206,3 Serie 8C 4BR 910/451 074.0421
71,4 123,8 165 Serie 8,5C 4AR 785 074.0400
71,4 123,8 165 Serie 8,5C 4AP 963 074.0410
71,4 168,3 209,6 Serie 9C 4AP 911 074.0430
82 198 246 246M212 4AP 781 074.0438
88,9 172,7 222 Serie 11C 4AP taladro 20Ø 490 074.0434
88,9 172,7 222 Serie 10,5 4 APC taladro 16Ø 495 074.0435
92 165 212 Serie 10C 4AP tornillo 16Ø 485/988 074.0432
92 165 212 Serie 10c 4AP tornillo 14Ø komatsu 074.0433
92 241 288 Serie 12C 4AP 074.0500
AP-Alto Pasante AR-Alto roscado
BP-Bajo Pasante BR-Bajo Roscado
D L L1 A SERIE Ref.Buruaga
34,9 106,4 42,9 89,9 5C/1480 con anillos 074.0441
34,9 126,2 42,9 114,3 6C/1550 con anillos 074.0442
41,2 142 49,2 148,3 7C/1650 con anillos 074.0439
41,5 105 49,2 148,3 Furukawa anillos interiores 074.0374
47,6 134,8 68 706/1600 freno Telma 074.0130
49,2 155 71,4 165 8,5C/1710 con chapas 074.0440
49,2 154,8 68 806/1700 freno TELMA 084.0132
55,5 205,8 71,4 209,5 9C/1880 con chapas 074.0450
59 167,4 79 906/1800 freno TELMA 084.0134
CRUCES CARDAN
CRUCES MECHANICS
CRUCES MECHANICS MIXTAS

10
BURUAGA, S.L.
Longitud Cruz Posición descripción Ref.Buruaga
1.252,5 40*106,7 Izquierdo MAN/MERC 6*6 con bloqueo 080.1650
1.092,5 40*106,7 Derecho MAN/MERC.6*6 con bloqueo 080.1652
1.262 40*106,7 Izquierdo ACTROS/DB SK 8*8c/bloqueo 080.1654
1.102 40*106,7 Derecho ACTROS/DB SK 8*8 c/bloqueo 080.1656
1.272 40*106,7 Izquierdo MAN TGA s/bloqueo 8*8 2ºeje 080.1661
1.272 40*106,7 Izquierdo MAN TGA c/bloqueo 8*8 2ºeje 080.1663
1.072 40*106,7 Derecho MAN TGA s/bloqueo 8*8 2ºeje 080.1662
1.486 Izquierdo MERCEDES SK 4*4 080.1657
916 Derecho MERCEDES SK 4*4 080.1658
1282 40*104,5 Izquierdo ACTROS II 8*8 2ºeje 080.1646
1082 40*104,5 Derecho ACTROS II 8*8 2ºeje 080.1648
1.122 38 Izdo/Dcho IVECO Turbostar 080.1640
1.313 40*106,7 Izquierdo IVECO Eurotrakker 080.1642
980 40*106,7 Derecho IVECO Eurotrakker 080.1643
1.167 45*125 Derecho RVI KERAX 080.1600
1.233 45*125 Izquierdo RVI KERAX 080.1610
308 35*97 Palier ELBE/O&K 080.0525
TROCOLAS PALIER DELANTERO
Dado Long. Serie/descripcion Ref.Buruaga
38 119 Serie GWB 369.30/Trocola palier IVECO-RVI 080.0260
44 134 Serie GWB 369.37/Trocola palier IVECO 080.0210
47 127,5 Serie GWB 369.40/Trocola palier IVECO-MAN 080.0220
Serie 369. Trócola
PALIERES
DELANTEROS
CRUCES TROCOLA
PALIERES

11
BURUAGA, S.L.
DESPIECE CADANS GWB COMPACT 2000
MATERIAL ORIGINAL PARA LOS CAMIONES
MAN, DAF, IVECO,RENAULT Y VOLVO.
SERIES GWB
COMPACT

12
BURUAGA, S.L.
SERIE GWB COMPACT 2015 (27*74,5) TUBO 63,5*2,4
KV DIN SAE
Descripción Tipo de Plato Longitud Ref.Buruaga
corredera barrón
DIN 90/4*8
DIN 100/6*8
DIN 120/8*10
225 mm
223 mm
218 mm
084.0170
084.0172
084.0174
Junta fija
DIN 90/4*4
DIN 100/6*8
DIN 120/8*10
100 mm
98 mm
93 mm
084.0283
084.0285
084.0286
Platillo
SAE(73/61)70M
SAE(76/76)65H
DIN 90/4*4
DIN 100/6*8
DIN 120/8*10
NISSAN
NISSAN
50 mm
48 mm
43 mm
084.0385
084.0386
084.0388
084.0390
084.0392
Cruz cardan
GWB 2015
GWB 2015
Engr.central
Sin engrase
084.0030
084.0029
Horquilla corredera
Tubo 63,5*3,5 175 mm 084.1030
Horquilla fija
Tubo 63,5*3,5 50 mm 084.1070
Conjunto horquillas
184 mm 084.1390
SERIES GWB
COMPACT

13
BURUAGA, S.L.
SERIE GWB COMPACT 2020 (30,2x82) TUBO 76,2x2,4
corredera barron
E.F. 120/4*11
DIN 100/6*8
DIN 120/8*10
SAE 1400/4*11,1
247 mm
247 mm
247 mm
241 mm
084.0184
084.0180
084.0182
084.0183
Junta fija
E.F. 120/4*11
DIN 100/6*8
DIN 120/8*10
SAE 1400/116-4*11
107 mm
107mm
107mm
101 mm
084.0289
084.0287
084.0288
084.0291
Platillo
E.F 120/4*11
DIN 100/6*8
DIN 120/8*10
DIN 120 s/taladrar
SAE 1400
54 mm
54 mm
54 mm
54 mm
48 mm
084.0398
084.0394
084.0396
084.0395
084.0397
Cruz cardan
GWB 2020
(30,2*82)
084.0032
Horquilla corredera
Tubo 76,2*2,4 193 mm 084.1032
Horquilla fija
Tubo 76,2*2,4 53 mm 084.1072
Horq. corred. con
soporte
Cjto completo 209 mm 084.1029
Conjunto horquillas
209 mm 084.1400
SERIES GWB
COMPACT

14
BURUAGA, S.L.
Serie GWB Compact 2025 (cruz 34,9x92,2) tubo 89x2,4
KV DIN SAE
corredera barron
E.F. 120/4*11
DIN 120/8*10
DIN 150/8*12
292 mm
302 mm
292 mm
084.0200
084.0190
084.0211
Junta fija
E.F. 120/4*11
DIN 120/8*10
DIN 150/8*12
116 mm
126mm
116mm
084.0300
084.0290
084.0311
Platillo
E.F 120/4*11
DIN 120/8*10
DIN 120 sin taladr.
DIN 150/8*12
60 mm
70 mm
60 mm
60 mm
084.0402
084.0400
084.0401
084.0403
Cruz cardan
GWB 2025
(34,9x92,2)
084.0040
Horquilla corredera
Tubo 89*2,4 232 mm 084.1033
Horquilla fija
Tubo 89*2,4 56 mm 084.1073
Conjunto horquillas
215 mm 084.1410
SERIES GWB
COMPACT

15
BURUAGA, S.L.
Serie GWB Compact 2030(cruz 34,9x106,4) tubo 90x3
Corredera barrón
E.F. 120/4*11
E.F.150/4*13
DIN 120/8*10
DIN 150/8*12
SAE 178/8*10
310 mm
310 mm
319 mm
325 mm
307 mm
084.0210
084.0213
084.0196
084.0212
084.0215
Junta fija
E.F. 120/4*11
E.F.150/4*13
DIN 120/8*10
DIN 150/8*12
SAE 178/8*10
128 mm
128mm
137mm
143 mm
125 mm
084.0310
084.0313
084.0295
084.0312
084.0314
Platillo
E.F. 120/4*11
E.F.150/4*13
DIN 120/8*10
DIN 150/8*12
SAE 146/4*14
SAE 178/8*10
63 mm
63 mm
72 mm
63 mm
72 mm
60 mm
084.0410
084.0416
084.0405
084.0415
084.0418
084.0420
Cruz cardan
GWB 2030
GWB 2030 s/engr.
34,9*106,4
34,9*106,4
084.0050
084.0052
Horquilla corredera
Tubo 90*3 247 mm 084.1034
Horquilla fija
Tubo 90*3 65 mm 084.1074
Horq. Eje/mang. soporte
HC+HF+C+SOP 084.1037
Conjunto horquillas
255 mm 084.1420
SERIES GWB
COMPACT

16
BURUAGA, S.L.
Serie KLEIN 195 (cruz 38x110) tubo 100x2
corredera barron
E.F. 120/4*11 445 mm 085.0500
Junta fija
E.F. 120/4*11 170 mm 085.0510
Platillo
E.F 120/4*11 75 mm 085.0400
Cruz cardan
KLEIN 38*110 085.0100
Horquilla corredera
Tubo 98*2
Horquilla con pista
Para soporte
370 mm
390 mm
085.0200
085.0450
Horquilla fija
Tubo 98*2 95 mm 085.0300
Soporte transmision
Diametro 100/13 194 mm
entre centros
085.0650
SERIES GWB
COMPACT

17
BURUAGA, S.L.
Serie GWB Compact 2035 (cruz 42x119,4) tubo 100x3
corredera barron
E.F. 120/4*11
E.F.150/4*13
DIN 150/8*12
350 mm
350 mm
348 mm
084.0220
084.0221
084.0222
Junta fija
E.F. 120/4*11
E.F.150/4*13
DIN 150/8*12
143 mm
143mm
163mm
084.0320
084.0324
084.0322
Platillo
E.F. 120/4*11
E.F.150/4*13
DIN 150/8*12
DIN 180-8*14
SAE 174-8*10
75 mm
75 mm
73 mm
90 mm
88 mm
084.0430
084.0431
084.0432
084.0434
084.0436
Cruz cardan
GWB 2035
GWB 2035s/engras
42*119,4
42*119,4
084.0060
084.0062
Horquilla corredera
Tubo 100*3-25º
Tubo 85*5-35º
275 mm
364 mm
084.1035
084.1036
Horquilla fija
Tubo 100*3-25º 68 mm 084.1075
Conjunto horquillas
294 mm
entre
centros
084.1490
Cjto soporte central
Brida 120 KV
Brida 150 KV
120mm
125mm
084.3035
084.3036
Soporte central
Rodamiento 45/19
Entre talad. 194
084.2045
SERIE GWB
COMPACT

18
BURUAGA, S.L.
Serie GWB Compact 2040 (cruz 47,6x135,2)tubo 120x3
corredera barron
E.F.155/4*13
E.F.155/4*13-44º
E.F. 180/4*15
DIN 150/8*12
DIN 165/8*16
DIN 180/8*14
SAE 203/12*10
332 mm
436 mm
332 mm
352 mm
340 mm
352 mm
320 mm
084.0225
084.0226
084.0230
084.0227
084.0228
084.0232
084.0234
Junta fija
E.F.155/4*13
E.F.155/4*13-44º
E.F. 180/4*15
DIN 150/8*12
DIN 165/8*16
DIN 180/8*14
SAE 203/12*10
169 mm
192 mm
169 mm
189 mm
177 mm
189 mm
157 mm
084.0325
084.0326
084.0330
084.0327
084.0328
084.0332
084.0334
Platillo
E.F.155/4*13
E.F.155/4*13-44º
E.F. 180/4*15
E.F. 180/4*15-44º
DIN 150/8*12
DIN 165/8*16
DIN 180/8*14
DIN 180/10*16
SAE 203/12*10
SAE 203/12*10
82 mm
102 mm
82 mm
102 mm
102 mm
90 mm
102 mm
102 mm
70 mm
102 mm
084.0442
084.0443
084.0446
084.0440
084.0444
084.0445
084.0448
084.0439
084.0447
084.0441
Cruz cardan
GWB standar
GWB s/engrase
47,6*135,2
47,6*135,2
084.0070
084.0072
Horquilla corredera
Tubo 120*3-25º
Tubo 100*4,5-35º
250 mm
350 mm
084.1040
084.1042
Horquilla fija
Tubo 120*3-25
Tubo 100*4,5-44º
87 mm
100 mm
084.1080
084.1082
Conjunto horquillas
305 mm
entre centro
de cruces
084.1500
SERIE GWB
COMPACT

19
BURUAGA, S.L.
Serie GWB Compact 2045 (52x147,2) tubo 120x4
Brida 155 KV
Brida 180 KV
95 mm
80 mm
084.3040
084.3045
Soporte central
Rod.55/18-200mm
Rod.70/20-220mm
Rod.75/20-225mm
Rod 75/26-220mm
monotrón
MAN monot
Iveco-monot
084.2055
084.2100
084.2110
084.2105
Cjto horqui/mangu.
con soporte
Cjto horquilla/man.
Con soporte
MAN
L-250mm
IVECO
L-261mm
084.2125
084.2145
corredera barron
E.F.155/4*13
E.F. 180/4*13
DIN 165/8*16
DIN 180/8*14
DIN 180/8*16
DIN 180/10*16
SAE 203/12*11
DIN 225/8*16
365 mm
352 mm
375 mm
360 mm
360 mm
360 mm
351 mm
370 mm
084.0238
084.0240
084.0241
084.0242
084.0244
084.0245
084.0246
084.0248
Junta fija
E.F.155/4*13
E.F. 180/4*13
DIN 165/8*16
DIN 180/8*14
DIN 180/8*16
DIN 180/10*16
SAE 203/12*11
DIN 225/8*16
195 mm
182 mm
205 mm
190 mm
190 mm
190 mm
181 mm
200 mm
084.0338
084.0340
084.0341
084.0342
084.0343
084.0344
084.0346
084.0348
Platillo
E.F.155/4*13
E.F. 180/4*13
E:F 180/4*13
DIN 165/8*16
DIN 180/8*14
DIN 180/8*16
DIN 180/10*16
SAE 203/12*11
DIN 225/8*16
100 mm
87 mm
108 mm
110 mm
95 mm
95 mm
95 mm
86 mm
105 mm
084.0449
084.0450
084.0459
084.0455
084.0451
084.0452
084.0453
084.0454
084.0456
GWB standar
GWB s/engrase
52*147,2
52*147,2
084.0080
084.0082
SERIE GWB
COMPACT

20
BURUAGA, S.L.
Serie GWB Compact 2055(cruz 57x152) tubo 120x6
Horquilla corredera
Tubo 120*4 (La-110)
Tubo 110*5 / 44º
(La-180)
265 mm
360 mm
084.1045
084.1047
Horquilla fija
Tubo 120*4
Tubo 110*5 / 44º
95 mm
108 mm
084.1085
084.1087
Conjunto horquillas
325 mm
entre centro
de cruces
084.1510
Brida 180 KV
Brida 155 KV
80 mm
95 mm
084.3045
084.3040
Soporte central
Rod.55/18-200mm
Rod.75/20-220mm
Rod.75/20-220mm
IVECO
MAN
084.2055
084.2105
084.2110
Cjto horqui/mangu.
con soporte
Cjto horquilla/man.
Con soporte
MAN
L-267mm
IVECO
L-325mm
084.2130
084.2150
Corredera barrón
E.F. 180/4*15
DIN 180/8*16
DIN 180/10*16
SAE 203/12*11
379 mm
402 mm
402 mm
382 mm
084.0260
084.0261
084.0262
084.0264
Junta fija
E.F. 180/4*15
DIN 180/8*16
DIN 180/10*16
SAE 203/12*11
192 mm
215 mm
215 mm
195 mm
084.0360
084.0361
084.0362
084.0364
SERIE GWB
COMPACT

21
BURUAGA, S.L.
Platillo
E.F. 180/4*15
E.F. 180/4*15
DIN 180/8*14
DIN 180/8*16
DIN 180/10*16
SAE 203/12*11
DIN 225/8*16
92 mm
102 mm
115 mm
115 mm
115 mm
95 mm
95 mm
084.0470
084.0471
082.0390
082.0310
082.0320
084.0474
084.0476
Cruz cardan
GWB estándar
GWB sin engrase
084.0100
084.0102
Horquilla corredera
Tubo 120*6 287 mm 084.1055
Horquilla fija
Tubo 120*6 100 mm 084.1095
Conjunto horquillas
340 mm
Long. centro
cruces
084.1520
Brida 180 KV 084.3055
Soporte central
Rod. 70/20-200mm
Rod. 85/12-220mm
Rod. 85/26-220mm
MAN
Iveco-MAN
084.2070
084.2120
084.2115
Cjto. horq/mang
con soporte
MAN
IVECO
L-289mm
084.2140
SERIE GWB
COMPACT

22
BURUAGA, S.L.
Serie GWB Compact 2060(cruz 59x167,7) tubo 130x6
KV DIN SAE
Corredera barrón
E.F. 180/4*15
SAE 203/12*11
385 mm
377 mm
084.0270
084.0272
Junta fija
E.F. 180/4*15
SAE 203/12*11
205 mm
197 mm
084.0370
084.0372
Platillo
E.F. 180/4*15
SAE 203/12*11
100 mm
92 mm
084.0500
084.0505
Cruz cardan
GWB 2060
GWB 2060 s/engr.
59*167,7
59*167,7
084.0110
084.0112
Horquilla corredera
Tubo 130*6 285 mm 084.1060
Horquilla fija
Tubo 130*6 105 mm 084.1100
Soporte central
Rodamiento 70/20
Entre talad. 220
084.2070
SERIE GWB
COMPACT

23
BURUAGA, S.L.
Serie GWB Compact 2065 (cruz 65x172) tubo 142x6
Corredera barrón
E.F.180/4*15
DIN 180/10*16
DIN 225/8*16
413 mm
418 mm
418 mm
084.0282
084.0280
084.0284
Junta fija
E.F.180/4*15
DIN 180/10*16
DIN 225/8*16
218 mm
223mm
223mm
084.0382
084.0380
084.0384
Platillo
E.F.180/4*15
DIN 180/10*16
DIN 225/8*16
DIN 225/12*16
105 mm
110 mm
110 mm
110 mm
084.0510
084.0512
084.0516
084.0518
Cruz cardan
GWB 2065
KLEIN 700 INA
65*172
65*172
084.0120
075.0194
Horquilla corredera
Tubo 142*6 308 mm 084.1065
Horquilla fija
Tubo 142*6 113 mm 084.1150
Conjunto horquillas
366 mm 084.1530
Brida 180 KV 112 mm 084.3065
Soporte central
Rodamiento 70/20
Entre talad. 220mm
084.2070
SERIE GWB
COMPACT

24
BURUAGA, S.L.
SERIES GWB 587
SERIE GWB
473/287/587

25
BURUAGA, S.L.
Serie ELBE 105 (GWB 473.10) cruz 17*41
Serie ELBE 106 (GWB 473.20) cruz 19*49,2
Serie ELBE 107 (GWB 473.30) cruz 22*58
Descripción Tipo de plato medidas Ref. Buruaga
Junta corredera
DIN 58/4*5 mm 159 mm 080.0540
Junta fija
DIN 58/4*5 mm 61 mm 080.0750
Descripción Tipo de plato Medidas Ref. Buruaga
Junta corredera
DIN 65/4*6 mm 170 mm 080.0550
Junta fija
DIN 65/4*6 mm 72 mm 080.0760
Cruceta
ELBE 19*48 080.0100
Junta corredera DIN 75/6*6 mm 197 mm 080.0560
Junta fija
DIN 75/6*6 mm 79 mm 080.0770
Cruceta
GWB 22*59
ELBE 22*58
080.0080
080.0085
SERIE GWB
473/287/587

26
BURUAGA, S.L.
Serie ELBE 109 (28,5*70,9) tubo50*2(287.00)
Serie ELBE 110 (30*83) tubo 50x3(287.10)
Junta corredera
DIN 90/4*8 mm 218 mm 080.0570
Junta fija
DIN 90/4*8 mm 90 mm 080.0780
Cruceta
DANA SPICER
RECAMBIO
ELBE
26*69,8
26*69,8
28,5*70,9
080.0130
075.0030
080.0135
Platillo
40 mm 082.0020
Junta corredera
DIN 100/6*8 mm
Tubo 50*3(30*83) 308 mm 080.0580
Junta fija
DIN 100/6*8 mm
Tubo 50*3(30*83)
144 mm 080.0790
Cruceta
ELBE engr.central
DANA SPICER
RECAMBIO
RECAMBIO
30*83
30*81,8
30*81,8
30*83
080.0136
080.0140
075.0060
075.0702
Platillo
DIN 90/6*8
DIN 90/6*10
DIN 100/6*8
DIN 100/8*8 DB
120/4*10 sprinter
30*81,8
30*81,8
30*81,8
30*81,8
30*81,8
082.0034
082.0036
082.0030
082.0031
082.0032
Horq.coorredera
Tubo 70*3-DB
sprinter
30*81,8
255 mm
080.0571
Horquilla fija
Tubo 50*3(30*818)
Tubo 70*3 –DB
sprinter(30*81,8)
55 mm
55 mm
080.0781
080.0791
SERIE GWB
473/287/587

27
BURUAGA, S.L.
Serie ELBE 112 (35*97)tubo 60x4 (287.20)
Serie ELBE 113 (38x106) tubo 70x4(287.30)
Junta corredera
DIN 120/8*10 mm
Tubo 60*4
308 mm 080.0595
Junta fija
DIN 120/8*10 mm
Tubo 60*4
125 mm 080.0795
Cruceta
35*96,8 080.0150
Platillo
DIN 120/8*8
DIN 120/8*10
DIN 150/8*12
DIN 150/8*10
56 mm
56 mm
56 mm
56 mm
082.0041
082.0040
082.0045
082.0046
Horq.coorredera
Tubo 70*3 240 mm 080.0596
Horquilla fija
Tubo 70*3 75 mm 080.0796
Junta corredera
DIN 120/8*10 mm
Tubo 70*4
318 mm 080.0598
Fija
DIN 120/8*10 mm
Tubo 70*4
128 mm 080.0798
Platillo
DIN 120/8*10 mm 60 mm 082.0050
GWB 38*105,8 080.0170
SERIE GWB
473/287/587

28
BURUAGA, S.L.
Serie GWB 587.15 (cruz 42x104,5) tubo 80x3,5
Junta corredera
DIN 120/8*10 mm
DIN 130/8*10 mm
DIN 150/8*12 mm
E.F. 120/4*11 mm
E.F. 150/4*11 mm
374 mm
375 mm
379 mm
374 mm
375 mm
080.0600
080.0605
080.0640
080.0610
080.0642
Junta fija
DIN 120/8*10 mm
DIN 150/8*12 mm
E.F. 120/4*11 mm
E.F. 150/4*11 mm
159 mm
164 mm
159 mm
164 mm
080.0800
080.0810
080.0805
080.0812
Platillo
DIN 120/8*10 mm
DIN 150/8*12 mm
E.F. 120/4*11 mm
E.F. 150/4*11 mm
DIN 130/8*10
75 mm
80 mm
75 mm
80 mm
80 mm
082.0060
082.0080
082.0065
082.0070
082.0068
Cruceta
GWB 42*104,5 080.0180
Horquilla corredera
Tubo 80*3,5 299 mm 080.1950
Horquilla fija
Tubo 80*3,5 84 mm 080.2115
Cjto brida/barrón
Tubo 80*3,5 080.2285
SERIE GWB
473/287/587

29
BURUAGA, S.L.
Serie GWB 587.20(cruz 48x116,5) tubo 85x5
Junta corredera
DIN 150/8*12 mm
E.F. 150/4*13 mm
SAE 176/8*10 mm
398 mm
398 mm
398 mm
080.0630
080.0632
080.0635
Junta fija
DIN 150/8*12 mm
E.F. 150/4*13 mm
SAE 176/8*10 mm
171 mm
171 mm
171 mm
080.0850
080.0830
080.0853
Platillo
DIN 150/8*12 mm
E.F. 150/4*13 mm
SAE 176/8*10 mm
86 mm
86 mm
86 mm
082.0110
082.0100
082.0350
Cruceta
GWB 48*116,5 080.0330
Horq.coorredera
Tubo 85*5 312 mm 080.1960
Horquilla fija
Tubo 85*5 85 mm 080.2150
SERIE GWB
473/27/587

30
BURUAGA, S.L.
Serie GWB 587.30 (cruz 52x133) tubo 92x6,5
Junta corredera
DIN 150/8*12 mm
DIN 165/8*16 mm
DIN 180/8*14 mm
DIN 180/10*16mm
E.F. 150/4*13 mm
E:F: 180/4*15 mm
SAE 176/8*10 mm
SAE 203/12*10mm
420 mm
420 mm
420 mm
420 mm
420 mm
420 mm
423 mm
423 mm
080.0650
080.0680
080.0700
080.0710
080.0665
080.0695
080.0681
080.0682
Junta fija
DIN 150/8*12 mm
DIN 165/8*16 mm
DIN 180/8*14 mm
DIN 180/10*16mm
E.F. 150/4*13 mm
E:F: 180/4*15 mm
SAE 176/8*10 mm
SAE 203/12*10mm
184 mm
188 mm
184 mm
184 mm
184 mm
184 mm
187 mm
187 mm
080.0860
080.0890
080.0920
080.0921
080.0855
080.0894
080.0892
080.0922
Platillo
DIN 150/8*12 mm
DIN 165/8*16 mm
DIN 180/8*14 mm
DIN 180/8*14 mm
DIN 180/10*16mm
E.F. 150/4*13 mm
E:F: 180/4*15 mm
SAE 176/8*10 mm
SAE 203/12*10mm
SAE 203/12*11mm
90 mm
90 mm
90 mm
80 mm
90 mm
90 mm
90 mm
80 mm
93 mm
93 mm
082.0150
082.0180
082.0220
082.0224
082.0230
082.0140
082.0210
082.0360
082.0370
082.0371
Cruceta
GWB 52*133 080.0351
Horq.coorredera
Tubo 90*5,5 330 mm 080.1970
Horquilla fija
Tubo 90*5,5 94 mm 080.2190
Horquilla hembra
301 mm 080.1974
SERIE GWB
473/287/587

31
BURUAGA, S.L.
Serie GWB 587.35 (cruz 57x144) tubo 100x6
Manguito hembra
Tubo 90*5,5 234 mm 080.2240
Soporte central
Rodamiento 55/36 Long. entre
talad. 194
080.2055
Brida soporte
DIN 180/8*14
DIN 180/8*16
080.2265
080.2270
Cjto horquillas
Serie 587.31-16º 267 mm
entre cruces
080.1850
Junta corredera
DIN 165/8*16 mm
DIN 180/8*14 mm
DIN 180/8*16 mm
DIN 180/10*16mm
E.F. 150/4*13 mm
E:F: 180/4*15 mm
SAE 203/12*10mm
450 mm
450 mm
450 mm
450 mm
450 mm
450 mm
430 mm
080.0685
080.0688
080.0690
080.0710
080.0712
080.0715
080.0716
Junta fija
DIN 165/8*16 mm
DIN 180/8*14 mm
DIN 180/8*16 mm
DIN 180/10*16mm
E.F. 150/4*13 mm
E:F: 180/4*15 mm
SAE 203/12*10mm
203 mm
203 mm
203 mm
203 mm
203 mm
203 mm
183 mm
080.0895
080.0925
080.0926
080.0930
080.0932
080.0935
080.0936
Platillo
DIN 165/8*16 mm
DIN 180/8*14 mm
DIN 180/8*16 mm
DIN 180/10*16mm
E.F. 150/4*13 mm
E:F: 180/4*15 mm
SAE 203/12*10mm
100 mm
100 mm
100 mm
100 mm
100 mm
100 mm
80 mm
082.0200
082.0275
082.0280
082.0290
082.0168
082.0270
082.0380
SERIE GWB
473/287/587

32
BURUAGA, S.L.
Cruceta
GWB 57*144 080.0410
Horq.coorredera
Tubo 100*6 350 mm 080.1980
Horquilla fija
Tubo 100*6 103 mm 080.2200
Horquilla hembra
329 mm 080.1984
Manguito hembra
Tubo 100*6 245 mm 080.2244
Soporte central
Rodamiento 60/36 Long. entre
talad. 194
080.2060
Cjto. Brida/barrón
DIN 180/8*14
DIN 180/10*16
SAE 203/8*10
080.2255
080.2260
080.2250
SERIE GWB
473/287/587

33
BURUAGA, S.L.
Junta corredera
E.F.180/4*15 mm
DIN 180/8*16 mm
DIN 180/10*16mm
SAE 203/12*10mm
500 mm
500 mm
500 mm
500 mm
080.0718
080.0722
080.0720
080.0724
Junta fija
E.F.180/4*15 mm
DIN 180/8*16 mm
DIN 180/10*16mm
SAE 203/12*10mm
211 mm
211 mm
211 mm
211 mm
080.0938
080.0939
080.0940
080.0942
Platillo
E.F.180/4*15 mm
E.F.180/4*15 mm
DIN 180/8*14
DIN 180/8*16 mm
DIN 180/10*16mm
SAE 203/12*10mm
SAE 203/12*10mm
DIN 225/8*16 mm
95 mm
56 mm
112 mm
95 mm
95 mm
95 mm
60 mm
95 mm
082.0300
082.0305
082.0390
082.0310
082.0320
084.0474
084.0473
084.0476
Cruceta
GWB 57*152
GWB 57*152
INA 57*152
Standard
s/engrase
engr.dado
084.0100
084.0102
080.0418
Horq.coorredera
Tubo 110*6
Tubo 142*6
405 mm
405 mm
080.1990
080.1991
Horquilla fija
Tubo 110*6
Tubo 142*6
116 mm
116 mm
080.2210
080.2215
Manguito hembra
Tubo 110*6
Tubo 142*6
290 mm
290 mm
080.2245
080.2247
Cjto horquillas
L-218 mm
entre cruces
080.1900
Soporte central
Rodamiento 70/20
Long entre tal.220
Long. entre
talad. 194
084.2070
SERIE GWB
473/287/587

34
BURUAGA, S.L.
.
Junta corredera
DIN 180/10*16mm
E.F. 180/4*15 m m
DIN 225/8*16m m
518 mm
518 mm
521 mm
080.0725
080.0726
080.0727
Junta fija
DIN 180/10*16mm
E.F. 180/4*15 m m
DIN 225/8*16m m
220 mm
220 mm
223 mm
080.0943
080.0944
080.0945
Platillo
DIN 180/10*16mm
E.F. 180/4*15 mm
DIN 180/8*16mm
DIN 225/8*16 mm
DIN 225/12*16
105 mm
105 mm
110 mm
108 mm
108 mm
084.0512
084.0510
084.0514
084.0516
084.0518
Cruceta
GWB 65*172
Recambio 65*172
080.0430
075.0194
Horq.coorredera
Tubo 142*6 413 mm 080.1992
Horquilla fija
Tubo 142*6 115 mm 084.1150
SERIE GWB
287/473/587

35
BURUAGA, S.L.
Serie Mercedes 186.33 (cruz 48x126) tubo 90
Junta corredera
DIN 150/8*12 mm
E.F.150/4*13 mm
410 mm
415 mm
086.0200
086.0205
Junta fija
DIN 150/8*12 mm
E.F.150/4*13 mm
175 mm
180 mm
086.0206
086.0208
Platillo
DIN 150/8*12 mm
E.F.150/4*13 mm
75 mm
80 mm
086.0104
086.0102
Cruceta
GWB 48*126
Recambio 48*126
Recambio 48*126
Engr.central
Engr.central
Engr.dados
080.0340
075.0150
080.0341
Horq.coorredera
Tubo 90*5,5 335 mm 086.0010
Horquilla fija
Tubo 90*5,5 100 mm 086.0050
Cjto completo
Brida 155 KV 086.0590
Soporte central
Rodamiento 55 L-190 mm
9734100022
086.0610
Soporte moderno
Rodamiento 70 Moderno
9734110012
086.0612
SERIE
MERCEDES

36
BURUAGA, S.L.
Serie Mercedes 186.37 (cruz 53x135) Tubo 100 
Junta corredera
DIN 165/8*16 mm
DIN 180/10*16mm
E.F.150/4*13 mm
E.F. 165/4*13 mm
E.F. 180/4*15 mm
460 mm
460 mm
460 mm
470 mm
460 mm
086.0210
086.0250
086.0220
086.0230
086.0240
Junta fija
DIN 165/8*16 mm
DIN 180/10*16mm
E.F.150/4*13 mm
E.F. 165/4*13 mm
E.F. 180/4*15 mm
200 mm
200 mm
200 mm
210 mm
200 mm
086.0310
086.0350
086.0320
086.0330
086.0340
Platillo
DIN 150/8*12 mm
DIN 165/8*16 mm
DIN 180/8*14 mm
DIN 180/10*16mm
E.F.150/4*13 mm
E.F. 165/4*13 mm
E.F. 180/4*15 mm
85 mm
85 mm
86 mm
85 mm
85 mm
95 mm
85 mm
086.0108
086.0110
086.0112
086.0150
086.0120
086.0130
086.0140
Cruceta
GWB 53*135
Recambio 53*135
Original DB
Engr.central
Engr.central
s/engrase
080.0370
075.0170
080.0372
Horq.coorredera
Tubo 100*6 375 mm 086.0020
Horquilla fija
Tubo 100*6 115 mm 086.0060
Cjto completo
Brida 155 KV 086.0592
Soporte central
Rodamiento 60 L-250 mm
6544100022
086.0620
Soporte moderno
6544110012
086.0622
SERIE
MERCEDES

37
BURUAGA, S.L.
Serie Mercedes 385.60 (cruz 68*89 anillos Int.)
Junta corredera
E.F.180/TUBO 140
E.F.180/TUBO 110
460 mm
440 mm
086.0280
086.0281
Junta fija
E.F 180/TUBO 140
E.F.180/TUBO 110
246 mm
227 mm
086.0380
086.0381
Platillo
E.F. 180/4*15 mm 102 mm 086.0160
Cruceta
GWB 385.60
INA Sin engrase
68*89*168
68*89*168
080.0440
080.0438
Horq.coorredera
Tubo 140*5
Tubo 110*6
246 mm
227 mm
086.0030
086.0031
Horquilla fija
Tubo 140*5
Tubo 110*6
144 mm
125 mm
086.0090
086.0091
Cjto completo
Brida 180 KV
Brida 180 KV
TUBO 110
TUBO 140
086.0594
086.0596
Rodamiento 70 Redondo
3954100622
086.0630
6554100022
086.0640
SERIE
MERCEDES

38
BURUAGA, S.L.
Serie Mercedes 802.79 (cruz 68*117 anillos int.)
Junta corredera
E.F. 200/4*15 mm 482 mm 086.0290
Junta fija
E.F. 200/4*15 mm 253 mm 086.0390
Platillo
E.F. 200/4*15 mm 114 mm 086.0162
Cruceta
INA con engrase
INA sin engrase
68*117
68*117
080.0442
080.0443
Horq.coorredera
Tubo 144*7 369 mm 086.0032
Horquilla fija
Tubo 144*7 140 mm 086.0092
SERIE
MERCEDES

39
BURUAGA, S.L.
Serie Scania P300 (cruz 38x148)
Descripción Tipo de plato/tubo medidas Ref. Buruaga
Cruceta
P300 aletas 4,5º 38*148 080.0460
Horquilla fija
Tubo 90*5 105 mm 080.0733
Horquilla corredera
Tubo 90*5 285 mm 080.0533
Cruceta
Estándar
Freno Telma
48*161
48*161
080.0470
080.0471
Horquilla fija
Tubo 100*5 080.0734
Horquilla corredera
Tubo 100*5 080.0537
Cardancillo
Cardan K113
Cardan K124
Lz-345 mm
Lz-450 mm
080.1240
080.1245
Soporte central 60Ø 080.2000
Brida soporte cetral
-salida caja/cambio
080.0740
SERIE SCANIA

40
BURUAGA, S.L.
Serie Scania P600 (cruz 65*190)
Cruceta
57*164 080.0472
Horquilla fija
Tubo 108*5,5 080.0736
Horquilla corredera
Tubo 108*5,5 080.0538
Cruceta
65*190 080.0434
Horquilla fija
Tubo 114,3*5,5 Con cruz 080.0740
Horquilla corredera
Tubo 114,3*5,5 Con cruz 080.0539
SERIE SCANIA

41
BURUAGA, S.L.
SERIES SPICER
SERIE SPICER

42
BURUAGA, S.L.
Serie Spicer 1100 (cruz 23,82x61,21) tubo 50,8x2,41
Junta corredera
SAE 87/4*8 140 mm 090.0210
Junta fija
SAE 87/4*8
Tubo 50,8
090.0220
Platillo
SAE 87/4*8 090.0242
Cruceta
Recambio
DANA SPICER
23,8*61,2.
23,8*61,2
075.0010
090.0240
Barron
Tubo 50,8 105 mm 090.0230
orquilla barron
110 mm 090.0232
Horquilla corredera
110 mm 090.0215
Horquilla fija
Tubo 50,8 35 mm 090.0216
SERIE SPICER

43
BURUAGA, S.L.
Serie Spicer 1300 (cruz 27*74,5) Tubo 50,8*2,41
Serie Spicer 1310 (cruz 27x81,75) tubo 50,8x2,41
Platillo
SAE 97/4*8 35 mm 090.0250
Cruceta
Recambio 27*74,5 075.0040
Barron
Tubo 50,8 125 mm 090.0310
Horquilla corredera
136 mm 090.0265
Horquilla fija
Tubo 50,8 45 mm 090.1760
Junta corredera
SAE 97/4*9,7
DIN 90/4*8,2
DIN 100/6*8,2
DIN 120/8*10,1
SAE 87/4*8
*corred standard
170 mm
186 mm
188 mm
187 mm
185 mm
090.0280
090.0296
090.0295
090.0297
090.0294
Junta fija
SAE 97/4*9,7
DIN 90/4*8,2
DIN 100/6*8,2
DIN 120/8*10,1
SAE 87/4*8
*Tubo 50,8Ø
85 mm
101 mm
103 mm
102 mm
85 mm
090.0300
090.0301
090.0304
090.0306
090.0302
Cruceta
DANA SPICER
SPICER S/ENGR.
Recambio
Abrazaderas
Tornillos
27*81,7
27*81,7
27*81,7
090.0330
090.0331
075.0050
090.4000
090.4005
SERIE SPICER

44
BURUAGA, S.L.
Descripción ØExterior Ø encaje medidas Ref. Buruaga
Platillo
87Ø/4*8
97Ø/4*9,7
90Ø/4*8,2
100Ø/6*8,2
100Ø/8*8
120Ø/8*10,1
87Ø /4*10
120Ø/4*12
108Ø/4*10
105Ø/4*10
105Ø/4*10
115Ø/4*10
116Ø/4*11
57 macho
60macho
47hembra
57hembra
57hembra
75hembra
50 macho
65 macho
45 macho
45 macho
46 macho
60 macho
70 macho
H-50 mm
H-35 (51*61)
H-51 (53*53)
H-53 mm
H-52 mm
H-52 mm
NISSAN (57*57)
NISSAN (67*67)
Hyundai(60*51)
Mitsubishi(60*60)
Toyota (60*60)
Mitsubishi(57*69)
H-35 (61*73)
090.0244
090.0352
090.0246
090.0245
090.0249
090.0247
090.0252
090.0253
090.0281
090.0282
090.0283
090.0284
090.0251
Barron para rod.40Ø
DAILY estria fina
090.0363
Horquilla corredera
DAILY monotron
190 mm 090.0362
Barron
Tubo 50,8 Rilsaniz.
Tubo 50,8 Rilsan.
Tubo 63,5 Rilsan.
Tubo 63,5 Rilsan.
Tubo 63,5 Rilsan.
Tubo 76 Rilsan.
125 mm
146 mm
191 mm
125 mm
146 mm
125 mm
090.0309
090.0311
090.0320
090.0313
090.0315
090.0314
Horqu.corredera
Standard
Larga
Extra larga
135 mm
166 mm
200 mm
090.0354
090.0351
090.0353
Horquilla fija
Tubo 50,8
Tubo 63,5
Tubo 76
50 mm
50 mm
50 mm
090.0355
090.0359
090.0361
Horqu. barron
Barron 1400
125 mm
170 mm
143 mm
090.0356
090.0357
090.0358
Cjto brida barrón
Brida soporte SAE
Barron soporte 50,8
Tuerca barron
090.0342
090.0344
090.0345
Soporte central 35
Daily 40Ø/168*18
Daily 40Ø/168*22
Daily 35Ø/170*25
Daily 45Ø/168*19
93158202
42535254
93160324
93156460
090.0350
090.0348
090.0347
090.0349
090.0779
SERIE SPICER

45
BURUAGA, S.L.
Junta corredera
SAE 116/4*11,1
DIN 100/6*8,2
DIN 120/8*10,1
KV 120/4*11
212 mm
234 mm
226 mm
228 mm
090.0420
090.0422
090.0421
090.0423
Junta fija
SAE 116/4*11,1
DIN 100/6*8,2
DIN 120/8*10,1
KV 120/4*11
*TUBO 76,2Ø
97 mm
119 mm
111 mm
113 mm
090.0430
090.0432
090.0431
090.0433
Platillo
SAE 116/4*11,1
SAE 116(64*76)
SAE 146/4*14,1
DIN 100/6*8,2
DIN 120/8*10,1
KV 120/4*11
42 mm
CANTER
37 mm
64 mm
56 mm
58 mm
090.0536
090.0531
090.0532
090.0537
090.0535
090.0533
Cruceta
Cruz recambio
Cruz DANA Spicer
Abrazadera
Tornillo
30,2*106,2
30,2*106,2
075.0080
090.0490
090.4010
090.4015
Barron
Tubo 76 Rilsaniz.
Tubo 76
Tubo 89 Rilsaniz.
165 mm
165 mm
165 mm
090.0452
090.0450
090.0460
Standard 170 mm 090.0465
Horquilla fija
Tubo 76 55 mm 090.0534
Horquilla barron
H-125 mm
H-145 mm
H-168 mm
090.0470
090.0471
090.0472
Cjto brida barrón
Brida soporte SAE
Barrón soporte 76
Barrón soporte 89
Tuerca barrón
Soporte 40*27/168
Soporte 40*18/168
Cjto.completo s/c
Cjto completo s/c
SAE 1400
Din100/6*8
090.0520
090.0500
090.0501
090.0345
090.0529
090.0530
090.0525
090.0526
SERIE SPICER

46
BURUAGA, S.L.
Corredera c/barron
SAE 146/4*12,7
KV 120/4*11
223 mm
233 mm
090.0612
090.0614
Junta fija
SAE 146/4*12,7
KV 120/4*11
102 mm
111 mm
090.0616
090.0618
Platillo
SAE 146/4*12,7
SAE 146/4*12,7
KV 120/4*11
40 mm
50,8 mm
60 mm
090.0626
090.0625
090.0624
Cruceta
Cruceta
Abrazadera
Tornillos
34,9*106,2 075.0090
090.4020
090.4025
Barron
Tubo 88,9 175 mm 090.0628
Horquilla corredera
Standard 172 mm 090.0621
Horquilla fija
Tubo 88,9 c/ cruz 52 mm 090.0629
SERIE SPICER

47
BURUAGA, S.L.
Serie Spicer 1510 (cruz 39,7x115,7) tubo 89x3,4
Junta corredera
SAE 146/4*12,7 234 mm 090.0540
Junta fija
SAE 146/4*12,7 135 mm 090.0562
Platillo
SAE 146/4*12,7
SAE 146/4*14
64 mm
39 mm
090.0610
090.0605
Cruceta
Cruceta 39,7*115,7 075.0120
Barron
Tubo 89 160 mm 090.0580
Horquilla corredera
170 mm 090.0622
Cjto brida barrón
Brida soporte 146
Barron soporte
Barrón soporte
Tuerca barrón
Soporte 45*19/194
Soporte 45*27/194
Tubo 89
Tubo 76
090.0620
090.0501
090.0500
090.0345
090.0780
090.0781
cjto. horquillas
271mm 090.0564
SERIE SPICER

48
BURUAGA, S.L.
Serie Spicer SPL90 (cruz 41,3x126,1) tubo 101x3,4
Junta corredera/barron
KV 155/4*13
Con barron
376,6 090.0809
Horq.cruz y barrón
Con cruz y barron 150,4 090.0807
Platillo
KV 155/4*13 75 090.0808
Cruceta
Original Spicer 41,2*126,1 075.0130
SERIE SPICER

49
BURUAGA, S.L.
Corredera c/barrón
SAE 146/4*12,7
SAE 146/ Larga
KV 155/4*13
KV 155/ Larga
225 mm
372 mm
242 mm
334 mm
090.0791
090.0794
090.0800
090.0795
Junta fija
SAE 146/4*12,7
KV 155/4*13
106 mm
124 mm
090.0806
090.0805
Platillo
SAE 146/4*12,7
KV 155/4*13
51 mm
68 mm
090.0790
090.0792
Cruceta
Recambio
DANA SPICER
34,9*126,1
34,9*126,1
075.0100
075.0110
Barrón
Tubo 88,9
Extra largo T.88,9
172 mm
234 mm
090.0789
090.0799
Horquilla corredera
Extra larga
Standard
267 mm
174 mm
090.0798
090.0785
Horquilla fija
Con cruz 56 mm 090.0796
SERIE SPICER

50
BURUAGA, S.L.
Serie Spicer 1610 (cruz 47,7x135) tubo 89*3,4
Junta corredera
SAE 176,6/8*10,1 313 mm 090.0630
Junta fija
SAE 176,6/8*10,1 150 mm 090.0650
Platillo
SAE 176,6 tapas 73 mm 090.0770
Cruceta
Con anillos y tapas
Abrazadera
Tornillos
47,7*135 090.0700
090.4030
090.4035
Barron
Tubo 89/50,8Ø 195 mm 090.0670
Horq.corredera
Barrón 1700/63,5
Caterpillar
Standard 50,8Ø
240 mm
198 mm
090.0671
090.0672
Horquilla fija
76 mm 090.0784
Horquilla barrón
Diametro 63,5Ø
Caterpillar
330 mm 090.0674
Cjto brida barrón
Brida SAE 176
Brida DIN 120
Barrón soporte 89
Tuerca barrón
Soporte 45*27/194
Soporte 45*19/194
140 mm
090.0750
090.0746
090.0740
090.0788
090.0781
090.0780
SERIE SPICER

51
BURUAGA, S.L.
Serie Spicer 1710 (cruz 49,2x154,7) tubo 90x5,5
Junta corredera
SAE 203/12*10,1 090.0810
Junta fija
SAE 203/12*10,1 090.0900
Platillo
SAE 203 tapas 75 mm 090.1042
Cruceta
Con anillos y tapas
Abrazadera
Tornillos
49,2*154,7 090.0930
090.4040
090.4045
Barron
Tubo 90 210 mm 090.0890
Horq.corredera
280 mm 090.0840
Horquilla fija
105 mm 090.0940
Cjto brida barrón
Brida SAE 203
Barrón soporte 90
Tuerca barrón
Soporte 50/20 rod
155 mm
090.1020
090.1010
090.0788
090.1050
SERIE SPICER

52
BURUAGA, S.L.
SERIES MECHANICS
SERIE MECHANIC

53
BURUAGA, S.L.
Serie Mechanic tipo 2C (A-79,2/D-59,5/C-33,3)
Serie Mechanic tipo 4C (A-108/D-87,3/C-36,5)
Descripción Tipo dados/tubo medidas Ref. Buruaga
Corredera/manguito
Tubo 50*3 160 mm 076.0300
Junta fija
Tubo 50*3 27 mm 076.0200
Cruz
4 Bajos pasantes
2B Pasante-2B rosc
4 Bajos roscados
994
952
951
074.0300
074.0310
074.0305
Corredera/manguito
Tubo 50*3 220 mm 076.0310
Junta fija
Tubo 50*3 35 mm 076.0210
Cruz
4 Altos pasantes 969 074.0320
SERIE MECHANIC

54
BURUAGA, S.L.
Serie Mechanic tipo 5C (A-115/D-88,9/C-42,9)
Corredera/manguito
Tubo 60*4 235 mm 076.0320
Junta fija
Tubo 60*4 42 mm 076.0220
Cruz
4 Altos pasantes
4 Bajos roscados
968
920
074.0330
074.0325
Cruz mixta
D-34,9/B-106,3
H-42,9/L-88,9
5C-1480 074.0441
SERIE MECHANIC

55
BURUAGA, S.L.
Corredera/manguito
Tubo 70*4 240 mm 076.0330
Junta fija
Tubo 70*4 46 mm 076.0230
Cruz
4 Altos pasantes
4 Bajos roscados
2 A. P/ 2 B R
4 Altos pasantes
905
560
563
DANA IU
074.0340
074.0350
074.0360
074.0342
Cruz mixta
D-34,9/B-126,1
H-42,9/L-114,3
6C-1550 074.0442
Cardan c/cruces
Cardan con cruces Lz-241 mm 076.0700
SERIE MECHANIC

56
BURUAGA, S.L.
Corredera/manguito
Tubo 80*4 250 mm 076.0340
Junta fija
Tubo 80*4 52 mm 076.0240
Cruz
4 Altos pasantes
4 Altos pasantes
927
927 sin engr.
074.0370
074.0372
Cruz mixta
D-41,2/B-142
H-49,2/L-117,4
7C/1650 074.0439
Cruz mixta anillo int.
D-41,5/B-105
H-49,2/L-117,4
Furukawa 074.0374
Cardan c/cruces
Lz-225 mm
Lz-280 mm
Lz-310 mm
076.0705
076.0710
076.0720
SERIE MECHANIC

57
BURUAGA, S.L.
Corredera/manguito
Tubo 92*4 305 mm 076.0350
Junta fija
Tubo 92*4 65 mm 076.0250
Cruz
4 Altos pasantes
4 Bajos pasantes
928
910/451
074.0420
074.0421
Cardan c/cruces
Lz-344 mm 076.0810
SERIE MECHANIC

58
BURUAGA, S.L.
Serie Mechanic tipo 8,5C (A-165/D-123,8/C-71,4)
Corredera/manguito
Tubo 100*4 310 mm 076.0360
Junta fija
Tubo 100*4 61 mm 076.0260
Cruz
4 Altos pasantes
4 Altos roscados
963
785
074.0410
074.0400
Cruz mixta
D-49,2/B-155
H-71,4/L-123,8
8,5C/1710 074.0440
Cardan c/cruces
Lz-340 mm
Lz-310
076.0850
076.0870
SERIE MECHANIC

59
BURUAGA, S.L.
Corredera/manguito
Tubo 111,75*6,75 340 mm 076.0370
Junta fija
Tubo 111,75*6,75 61 mm 076.0270
Cruz
4 Altos pasantes 911 074.0430
Cruz mixta c/tapas
D-49,2/L-191,5
L1-71,4/A-209,6
9C/1880 074.0450
Cardan c/cruces
Lz-347 mm 076.0910
SERIE MECHANIC

60
BURUAGA, S.L.
Serie Mechanic tipo 10C (A-212,5/D-165/C-92,1)
Corredera/manguito
Tubo 140*5 395 mm 076.0380
Junta fija
Tubo 140*5 85 mm 076.0280
Cruz
4 Altos pasantes 074.0432
Cardan c/cruces
Lz-642 mm 076.1000
SERIE MECHANIC

61
BURUAGA, S.L.
Aplicación medidas Ref.
Buruaga
MITSUBISHI
91171-30010
91171-00010
91171-10011
Long.160mm
Plato 98/4-8
57/57
10 estr.18
078.0010
MITSUBISHI
91871-20010
Long.160 mm
Plato 98/4*8
57/57
13 estr.22
078.0020
MITSUBISHI
91871-00021
Long.195 mm
Plato 98/4*8
57/57
13 estr. 22
078.0030
MITSUBISHI
91871-10021
Long.200 mm
Plato 98/4*8
57/57
13 estr. 22
078.0050
MITSUBISHI
91871-20040
Long.290 mm
Plato 98/4*8
57/57
13 estr.22
078.0060
MITSUBISHI
91571-20010
91571-00050
91571-00070
Long.200 mm
Plato 98/4*8
57/57
13 estr.22
078.0070
MITSUBISHI
1,5T
Long.195mm
Plato 98/4-8
57/57
10 estr.18
078.0040
MITSUBISHI
Long.68 mm
Mechanics HWD
5C
078.0080
MITSUBISHI
91571-20010
Long.211 mm
Plato 98/4*8
57/57
13 estr. 22
078.0090
MITSUBISHI Long.68 mm
MECHANICS
HWD 4C
078.0100
MITSUBISHI
FD 35
Long.183 mm
Plato 98/4*8
57/57
078.0110
CARDANS CARRETILLA

62
BURUAGA, S.L.
Buruaga
MITSUBISHI
Long.160 mm
Plato 56/56
4*8
14estr./30Ø
2 guias
078.0120
TOYOTA
67310-32080-71
Long.135mm
Plato 89/4-8
41/57
13 estr.22
078.0130
TOYOTA
67310-32880-71
Long.180 mm
Plato 84/4*8
40/58
Plato 89/4*8
34 mm centraje
078.0140
TOYOTA
67310-31700-71
Long.185 mm
Plato 85/4*8
40/57
34 mm centraje
078.0150
TOYOTA
67310-31720
Long.350 mm
Plato 85/4*8
41/57
34mm centraje
078.0160
TOYOTA
37210-23000-71
Long.106 mm
Mechanics 4C
HWD
078.0170
TOYOTA
6T
Long.275 mm
Plato 102/4*8
56/64
46centraje
078.0180
NISSAN Long.257mm
Plato 91/4-8
45/53
14 estr.24
078.0190
YALE
8147-844-01
Long.72 mm
Plato 89/4*8
38/52
45 centraje
078.0200
YALE
91324-08200
Long.80 mm
Plato 92/4*8
46/57
45 centraje
078.0210
CARDANS CARRETILLA

63
BURUAGA, S.L.
Nudos doble articulación GWB
Buruaga
MANITOU
Ref.397152KR
Long.300mm 080.3100
Brida cruz Ref. Buruaga
DIN 150/8*12
Serie 587.20 HANOMAG 48*116 080.0530
SAE 146/4*12
Serie 687.30 VOLVO 34,9*106,4 080.0528
SAE 174/8*10
Serie 587.20 VOLVO 48*116 080.0526
DIN 180/8*16
Serie 587.35 HANOMAG 57*144 080.0527
NISSAN
50Ømacho(57/57)
Tubo 50Ø 070.0600
NISSAN
65Ømacho(67/67)
Tubo 50Ø 070.0650
CARDANS CARRETILLA

64
BURUAGA, S.L.
VEHICULO LIGERO MERCEDES
COMPONENTES CARDAN MERCEDES SPRINTER, 207-410
Figura Brida/tubo Medidas Ref. Buruaga
Platillo
120/4*10 c/anillos
120/4*10 remachar
100/8*8c/anillos
90/6*8 c/anillos
90/6*10 c/anillos
132/4*10 c/anillos
30,2*81,8
27*74,5
30*81,8
30*81,8
30*81,8
30,2*81,8
080.3300
090.0255
082.0031
082.0034
082.0036
080.3302
Cruceta
30,2*81,8
30/81,8
27*74 remachar
24*74,5 remachar
28/49*53 anillos int
31*88
c/anillos
c/anillos
Original
Original
c/anillos interior
Original
080.3305
080.0140
090.0255
090.0248
090.1648
080.0141
Horquilla fija
Tubo 70Ø
Tubo 70Ø
Tubo 45Ø
para cruz
30,2*81,8
30*81,8
30*81,8
080.3310
080.0791
080.0792
Horq barrón/manguito
para cruz
30,2*81,8 080.3350
Soporte
Rodam. 45Ø/194
901 410 0312
080.3335
Rod.47Ø/21*194
Rod.47Ø/21*194
9064100181
9064100281
080.3370
080.3375
Rodam. 45Ø/194
601 410 1710
080.3337
Junta fija
120/4*10 tubo 70Ø
100/8*8 tubo 70Ø
90/6*10 tubo 45Ø
90/6*8 tubo 45Ø
90/6*10 tubo 70Ø
900/6*8 tubo 70Ø
Cruz 30,2*81,8
Cruz 30*81,8
Cruz 30*81,8
Cruz 30*81,8
Cruz 30*81,8
Cruz 30*81,8
080.3360
080.0786
080.0784
080.0782
080.0785
080.0783
120/4*10 tubo 70Ø
100/8*8 tubo 70Ø
Cruz 30*81,8
Cruz 30*81,8
080.0581
080.0582

65
BURUAGA, S.L.
VEHICULO LIGERO MERCEDES
TRANSMISIONES MERECEDES 207-410
Modelo/refencia DB Brida/estriado medidas Ref. Buruaga
207/210D
601 410 0102
Brida 90/6*8
Eje 34/18 estrias
L-1684 mm 080.3200
207/210D
601 410 0202
Brida 90/6*8
Eje 34/18 estrias
L-1384 mm 080.3201
207/210D
601 410 1002/0202
Brida 90/6*10
Eje 34/18 estrias
L-1668 mm 080.3210
207/210D
611 410 0902/0102
Brida 90/6*10
Eje 34/18 estrias
L-1368 mm 080.3211
207/210D
611 410 1102/0302
Brida 90/6*10
Eje 34/18 estrias
L-1632 mm 080.3212
207/210D
611 410 0402/1202
Brida 90/6*10
Eje 34/18 estrias
L-1333 mm 080.3213
307/409D
611 410 1502/1802
Brida 90/6*10
Eje 37/18 estrias
L-1647 mm 080.3220
307/409D
611 410 1602
Brida 90/6*10
Eje 37/18 estrias
L-1347 mm 080.3221
207/210D
601 410 9401/1801
Brida 90/6*8
Eje 34/18 estrias
L-850 mm 080.3230
207/210D
611 410 0517
Brida 90/6*10
Eje 34/18 estrias
L-1048 mm 080.3240
207/210D
611 410 5501
Brida 90/6*10
Eje 34/18 estrias
L-665 mm 080.3241
207/210D
611 410 7301
Brida 90/6*10
Eje 34/18 estrias
L-1038 mm 080.3242
207/210D
611 410 7401
Brida 90/6*10
Eje 34/18 estrias
L-716 mm 080.3243
207/210D
611 410 7501/3601
Brida 90/6*10
Eje 34/18 estrias
L-682 mm 080.3244
207/210D
611 410 0417
Brida 90/6*10
Eje 34/18 estrias
L-690 mm 080.3245
307/406D
611 410 0717/1017
Brida 90/6*10
Eje 37/18 estrias
L-1040 mm 080.3250
307/406D
611 410 1117/0817
Brida 90/6*10
Eje 37/18 estrias
L-683 mm 080.3251

66
BURUAGA, S.L.
VEHICULO LIGERO NISSAN
TRANSMISIONES CABSTAR Y ATLEON
Modelo/refencia Nissan Diametro A/A´ Medidas Ref. Buruaga
37300-F3904 60,32 Lz-961 mm 090.4130
37300-F3901 60,32/65 Lz-977 mm 090.4110
37300-F3902 60,32 Lz-1050 mm 090.4120
37300-F3600 60,32/65 Lz-1063 mm 090.4100
37300-F3903 60,32 Lz-1543 mm 090.4125
37300-F3900 60,32/65 Lz-1557 mm 090.4115
37300-9X502 69,85/65 Lz-1118mm 090.4225
37000-F3903 60,32 L-1562 mm 090.4140
37200-F3901 60,32 L-1076 mm 090.4145
37000-F3905 60,32 L-1093 mm 090.4150

67
BURUAGA, S.L.
TRANSMISIONES NISSAN TERRANO
37000-9X502 69,85/65 L-2006 mm 090.4220
37000-9X501 69,85/65 L-1502 mm 090.4218
37000-9X605 69,85/65 L-1833 mm 090.4160
37000-MB810 65H(76*76) L-1377 mm 090.4155
37200-2X800 50/50 L-639 mm 090.4210
Modelo/refencia Nissan Diametro A Medidas Ref. Buruaga
37300-2X920 42 L-1167,5mm 090.4200
37300-2X960 42 L-967,5 090.4215

68
BURUAGA, S.L.
TRANSMISIONES NISSAN VANETTE Y SERENA
Modelo/refencia Nissan Brida/estriado Medidas Ref. Buruaga
Serena
37000-7C 000
Brida 102/4-10
50 centraje-24*62
L-738 mm 090.2005
Serena
37000-7C 001
Brida 102/4-10
50 centraje-24*62
L-673,5 mm 090.2010
Vanette
37000-9C 503
Brida 102/4-10
50 centraje-24*62
L-928,5 mm 090.2000
Vanette
3700-7C 002
Brida 102/4-10
50 centraje-24*62
L-768,5 mm 090.2015
Vanette
37000-7C 003
Brida 102/4-10
50 centraje-24*62
L-833,5 mm 090.2020
Trade
37000-F3800-38001
Brida 102/4-10
50 centraje-24*62
L-1120 mm 090.2025
Plato 102/4-10
Centraje macho 50 
Cruz 24*62
Diametro interior 35 mm
22 dientes
Cruz 24*62

69
BURUAGA, S.L.
TRANSMISIONES NISSAN NAVARA - PATHFINDER
TRANSMISIONES NISSAN NAVARA - PATHFINDER
37200-EB3000 50 L-808mm 090.1900
37300-EB30A 65 L-1151mm 090.1910
Refencia Nissan Diametro A Tubo Medidas Ref. Buruaga
37300-3X32A(37300-3X30B) 65 Aluminio L-1522,5mm 090.1920
37300-3X32B(37300-3X30C) 65 Aluminio L-1522,5 090.1930

70
BURUAGA, S.L.
VEHICULO LIGERO CHEROKEE JEEP CHRYSLER
V.LIGERO GRAND CHEROKEE JEEP CHRYSLER
VOLKSWAGEN TUAREG/PORSCHE CAYENNE
Refencia JEEP Cruz/tubo Medidas Ref. Buruaga
53005542AB 27*81,7/tubo 50,8 L-771 mm 090.3100
53005545AB 27*81,7/tubo 50,8 L-727 mm 090.3110
53005544AB 27*81,7/tubo 50,8 L-698 mm 090.3120
53022389AA 27*81,7/tubo 44 L-803 mm 090.3130
Refencia Original Mediadas Ref. Buruaga
520 994 99AG 840 mm 090.4700
Refencia Original A L B Ref. Buruaga
7L6 521 102G-H
7L0 521 102B/D/G
110 1246 mm 100 090.4800

71
BURUAGA, S.L.
VEHICULO LIGERO RENAULT KANGOO 4X4
VEHICULO LIGERO RENAULT SCENIC 4X4
VEHICULO LIGERO PIAGGIO / DAIHATSU
Refencia Renault Diametro A/B Medidas Ref. Buruaga
8200149811 91/91 L-1778mm 090.4500
Refencia Renault Diametro A/B Medidas Ref. Buruaga
L-mm 090.4600
Piaggio 565333 Plato 102/4*10,2
Centraje 50-57/57
Eje 30/19 estrias
L-625,5 mm 090.2100
Piaggio 565341 Plato 102/4*10,2
Centraje 50-57/57
Eje 30/19 estrias
L-640,5 mm 090.2105
Piaggio 37110-87Z19-
A
Plato 102/4*10,2
Centraje 50-57/57
Eje 30/19 estrias
L-497,5 mm 090.2115

72
BURUAGA, S.L.
VEHICULO LIGERO FORD TRANSIT
COMPONENTES CARDAN FORD TRANSIT
Figura Brida/tubo Medidas Ref. Buruaga
Platillo
109,5/56 macho
120/40 macho
120/56 macho
41 mm
41 mm
41 mm
090.1700
090.1765
090.1770
Cruceta
Para remachar
Con circlips
27*71
27*74,5
075.0530
075.0040
Horquilla fija
Tubo 76
Tubo 50,8
45 mm
45 mm
090.1705
090.1760
Barron rilsanizado
Tubo 76 150 mm 090.1710
Horquilla corredera 135 mm 090.1715
Horqu.estr.soporte
69 mm 090.1725
Tuerca/fiador/arandela
090.1730
Barrón soporte central
Tubo 50,8
Tubo 76,2
80 mm
115 mm
090.1750
090.1775
Soporte central
Rodamiento 30
Rodamiento 45
090.1745
090.1762
Soprte central
Antiguo 30Ø/140*13 090.1763

73
BURUAGA, S.L.
VEHICULO LIGERO FORD TRANSIT
Ref.Original Long.Total L1 L2 Bridas A/B Ref.Buruaga
92VT-4K357-A1C 2688 1482 863 120-40Ø / 120 56Ø 090.1800
Ref.Original Long.Total L1 L2 Bridas A/B Ref.Buruaga
92VT-4K145-B1A 1985 839 1065 120-40Ø / 120 56Ø 090.1810
VEHICULO LIGERO DEFENDER DISCOVERY
Modelo/refencia LR Diametro A Medidas Ref. Buruaga
FRC 8386 60 Lz-604mm 090.4310
FRC 8390 60 Lz-650 090.4300

74
BURUAGA, S.L.
VEHICULO LIGERO SUZUKI
CARDAN SUZUKI SAMURAI Y VITARA
VEHICULO LIGERO MERCEDES ML270
Modelo/refencia Nissan Brida medidas Ref. Buruaga
Suzuki Samurai
27102-84C00
Plato 90/4*8
Centraje 45
L-699 mm 090.2045
Suzuki Samurai
27103-84C00
Plato 90/4*8
Centraje 45
L-493 mm 090.2050
Suzuki Samurai
27102-84C10
Plato 90/4*8
Centraje 45
L-838 mm 090.2070
Modelo/refencia Nissan Brida/estriado medidas Ref. Buruaga
Suzuki Samurai
27101-84C00
Plato 90/4*8
Estriado 32
L-400 mm 090.2065
Suzuki Samurai
27103-80401
Plato 90/4*8
Estriado 32
L-382 mm 090.2075
Suzuki Vitara
27101-A60A01
Plato 110/4*10
Estriado 40
L-682 mm 090.2080
Suzuki Vitara
27102A60A01
Plato 110/4*10
Estriado 40
L-896 mm 090.2085
Refencia Medidas Ref. Buruaga P.V.P.
163 410 0301 Lz-766mm 090.3040 Consultar

75
BURUAGA, S.L.
Soportes intermedios de transmisión
 rodam*
ancho pista*
long.taladros
Serie o
aplicación
Fig. Altura Referencia
original
Referencia
Buruaga
25Ø*12*111 Mercedes E Class
W201 1982-1993
1 2014100581 090.1420
25Ø*12*125 Mercedes C Class
W202 1993-2000
2 2024100581 090.1400
W210 1996-2002
3 2104101881
2104101281
090.1430
W124-126 1996-2002
4 1244100281
1244100781
090.1410
30Ø*13*148 Mercedes VITO
delantera
5 5154100082
6394100481
090.1440
30Ø*13*148 Mercedes VITO traser 6 6394100681 090.1450
W210 1996-2002
3 2104101681 090.1460
30Ø*15*152 Audi A4/A6 7 8D0521113 090.1595
30Ø*13*164 Mitsubishi L-200
Montero/Hyundai
8 090.1540
30Ø*16*119Ø NISSAN D22 9 090.1570
30Ø*13*143 BMW 10 26121225152 090.1475
30Ø*13*133 BMW 11 26121226723 090.1470
30Ø*13*160 BMW 12 26121229492 090.1480
30Ø*30*130 BMW X5 13 26121229726 090.1485
30Ø*13*144 Ford transit 1995-2000 14 63,5 95VB4826AA
99VB4826AB
090.1745
30Ø*13*131 Kangoo/Scenic 15 090.1500
30Ø*20*68 Touareg/Cayenne/Q7 16 70 090.1510
30Ø*13 AUDI 17 090.1580
30Ø*13*140 Ford Transit 1986-1992 18 14803002BRD 090.1763
30Ø*13*135 VW/EKUS 18 090.1530
35Ø*17*168 S 1310-1410 19 58 090.0350
35Ø*25*170 IVECO DAILY
Monotron 1310
20 93160324
42936726
090.0349
40Ø*18*168 S 1410-1500 19 57 090.0530
40Ø*27*168 S 1410-1500 19 63 090.0529
Fig.1
Fig.2
Fig.3
Fig.4
Fig.5
Fig.6
Fig.7
Fig.8
Fig.9
Fig.10
Fig.11
Fig.12 Fig.13 Fig.14 Fig.15 Fig.16 Fig.17 Fig.18
Fig.19
SOPORTES
INTERMEDIOS

76
BURUAGA, S.L.
Fig.20
Fig.21
Fig.22
Fig.23
Fig.24
Fig.25
Fig.26
Fig.27
Fig.28
Fig.29
Fig.30
 rodamientox
ancho pista
Serie o
aplicación
original
Referencia
Buruaga
40Ø*18*168 IVECO DAILY
Monotron 1410
20 57 93158202 090.0348
40Ø*22*168 IVECO DAILY 20 57 42530546
42535254
090.0347
40Ø*27*171 MITSUB. CANTER 21 090.1550
40Ø*27*171 MITSUB.CANTER 21 090.1560
45Ø*19*167 NISSAN Navara 22 090.1590
45Ø*19*193 GWB 687.30/35 19 63 084.2045
45Ø*19*168 COMPACT
687.15-687.20
19 58 5001857958
RVI Mascotte
Atleon Monotr
090.0782
45Ø*19*194 S 1500-1600 19 090.0780
45Ø*27*194 S 1500-1600 19 090.0781
45Ø*19*168 IVECO Daily 20 93156460
42538439
090.0779
45Ø*17*190 MERCEDES 25 3814101522 086.0600
45Ø*17*194 Mercedes 207-410 26 6014101710 080.3337
45Ø*18*160 MERCEDES 24 9704110012 086.0602
45Ø*19*194 SPRINTER 23 72 9014100310 080.3335
45Ø*16*144 Ford Transit 1986-1992 14 61,2 92VB4826BB
92VD4826AAK
090.1762
47Ø*21*194 SPRINTER NCV3 27 906 410 0181
515 410 1782
080.3370
47Ø*21*194 SPRINTER NCV3 27 906 410 0281
515 410 1782
080.3375
50Ø*20*194 SPICER 1700 19 71,5 04765836Ivec 090.1050
55Ø*36*194 GWW 587.30 19 71,5 81394106010 080.2055
55Ø*18*200 GWB 687.40/45 19 71,5 93163091Ivec 084.2055
55Ø*25*190 MERCEDES 25 97 9734100022 086.0610
55Ø*23*190 MERCEDES 24 97 9734110012 086.0612
60Ø*30 VOLVO solo rod 29 16963894 090.0012
60Ø*18*194 Iveco GKN 2030 19 69 42532292 ive
1409056Daf
RVI,Nissan
080.2061
60Ø*36*200 GWB 587.35 19 80 080.2060
60Ø*25*247 MERCEDES 25 50 6544100022 086.0620
60Ø*22*190 MERCEDES 24 6544110012 086.0622
60Ø*22 SCANIA 28 080.2000
60Ø*36*220 IVECO 30 93157625 080.2062
65Ø*23 GWB 587.42 30 85 81394106019 080.2065
65Ø*18*200 KLEIN DAF 31 85 1779698 080.2068
65Ø*18*200 KLEIN DAF-IVECO 32 71,5 1323765
143555
1288120
080.2067
SOPORTES
INTERMEDIOS

77
BURUAGA, S.L.
 rodamientox
ancho pista
Serie o
aplicación
original
Referencia
Buruaga
70Ø*20 VOLVO NK500/600 29 090.0015
70Ø*20*220 GWB 587.42/687 30 85 084.2070
70Ø*20*220 2040 IVECO 33 85 4253 9442 084.2100
70Ø*25*247 MERCEDES 25 3954100622 086.0630
70Ø*22*190 MERCEDES 24 96 6564110012 086.0640
75Ø*20*220 KLEIN DAF 31 86 1425157
1288231
1740904
085.0715
75Ø*20*220 2045 IVECO 33 85 4253 8361 084.2105
75Ø*20*230 2040-2045 MAN 33 85 81394106020 084.2110
80Ø*22*220 KLEIN Fundido 34 85 4253 8889 080.2080
85Ø*26*220 2055 MAN
2009>
33 90 81394106034 084.2115
85Ø*13*220 2055 MAN
>2009
35 85 81394106023
81394106024
81394106031
084.2120
100Ø*14*194 KLEIN MAN 36 68 81394106018
93192009
085.0650
Fig.31
Fig.32
Fig.33
Fig.34
Fig.35
Fig.36
SOPORTES
INTERMEDIOS

78
BURUAGA, S.L.
Tubos transmisión ( calidad ST-52 )
 Exterior Espesor  Interior Series cardan Ref.Buruaga
32 1,5 29 473.20/ELBE 106 092.0080
40 2 36 473.30/ELBE 107 092.0090
50 2 46 1100/1310/287.00/473.30/ 109 092.0100
50 3 44 1100/1310/ELBE109-110/2C-4C 092.0120
60 4 52 ELBE 112-5C 092.0125
63,5 2,41 58,68 687.15/1310/1350/1410/4C 092.0130
70 3 64 287.10-20/ELBE112-113 092.0140
70 4 62 ELBE 113-6C 092.0145
76,2 2,41 71,38 1350/1400/687.15-20 092.0150
80 3,5 73 587.15 092.0160
85 5 75 587.20 092.0170
90 3 84 687.30-25 092.0190
90 5,5 79 1700/587.30/KLEIN 495 092.0200
92 6,5 79 587.30/P300 092.0210
100 3 94 687.35 092.0220
100 6 88 587.35/VOLVO500/8,5C/8C 092.0230
110 6 98 587.42/802.68/ELBE120/K650 092.0240
120 3 114 687.40/KLEIN490 092.0250
120 4 112 687.45/KLEIN590 092.0260
120 5 110 687.50/687.47 092.0270
120 6 108 687.55/ELBE122/KLEIN620 092.0280
130 6 118 687.60 092.0300
142 6 130 687.65-Mercedes/587.48/10C 092.0320
144 7 130 587.50/802.79/10C/11C 092.0330
168,8 7,3 154,2 587.55 092.0360
167,7 9,8 148,1 587.60/392.50/390.60 092.0370
218,2 8,7 200,8 390.65/392.55/14,5C 092.0380
219 13,3 192,4 390.70/392.60/14C/14,5C 092.0390
273 11,6 249,8 390.75 092.0500
TUBO
TRANSMISION

Catalogo transmisiones y componentes

Más contenido relacionado

La actualidad más candente

Similar a Catalogo transmisiones y componentes

Catalogo transmisiones y componentes
