El documento describe las diferentes fuentes de agua, incluyendo agua meteorica, superficial, subalvea y subterránea. Explica el ciclo hidrológico y cómo el agua se mueve entre la atmósfera, la tierra y los cuerpos de agua. También discute las obras de captación necesarias para aprovechar las fuentes de agua superficiales y subterráneas para el abastecimiento.

1. Caudal de oferta
Para hablar de fuentes de abastecimiento tenemos que ver como se disponen estas en la
naturaleza
Todas las comunidades generalmente se asientan a la vera o a la orilla de un curso de agua.
Tipos de fuentes de agua que se encuentran en la naturaleza
Se separa en cuatro grupos
1- Meteorica: resulta de las precipitaciones, para poder abastecerse lo que se hace es
utilizar zonas de acumulación de agua. En una población muy pequeña se utiliza el
techo
2- Agua superficial
3- Agua subalvea: esta asociada a la superficial
4- Agua subterránea es la que infiltra a estratos mas profundos del terreno, en zapala se
proveen de un acuifero subterráneo
Nivel freático depende de los ríos
que tenga cerca, de la cantidad de
precipitaciones que existan. Cuando
estoy cerca a un rio, el nivel freatico
es el estuario
Si el rio esta muy bajo, el nivel
freatico lo puedo encontrar a 1 m de
profundidad, si este sube ese nivel
subel y capaz lo alcanzo a 40 cm.
Puede pasar a ser el pelo de agua
porque afloro
Presión de confinamiento, cuando
hago una perforación el agua
asciende. Energía que tiene el acuifero al inicio y a medida que se va desplazando se pierde,
entonces dependiendo de donde yo haga la perforación el agua va a poder surgir hasta el
nivel piezométrico y si este esta por encima del terreno el agua sale (pozo surgente)
Todos estos
tipos de
fuentes los
vinculamos en
el ciclo del
agua o ciclo
hidrológico: lo
podemos
empezar a
explicar por la

2. evaporación, infiltración. Como es un ciclo uno inicia por cualquiera de sus partes y termina
en el mismo lugar donde inicia. Por una cuestión de orden se puede empezar por las
precipitaciones, parte de esta cae sobre los cursos de agua y de ahí se evapora (ciclo corto,
ahí ya se cierra). Sin embargo, hay parte que cae sobre el terreno, sobre la vegetación (parte
queda retenida y parte no). Con lo que no queda retenido puede pasar que escurra de manera
superficial por el terreno y termine en un punto de menor energía como puede ser un canal
un rio o el mar (escorrentías superficiales). Hay parte de la precipitación que infiltra pero
encuentra un estrato menos permeable entonces migra en forma horizontal vuelve a surgir
subsuperficialmente termina como escorrentia o infiltra mas profundo y se convierte en un
aporte subterráneo.
Parte del agua que infiltra queda en la zona de captación de las raíces , puede ser
transportada hacia arriba y evapotranspirada.
Hay otra parte que es retenida por el suelo pero que puede volver a la superficie por tensión
superficial y evaporada desde el terreno.
Siempre terminan en un punto de menor energía que puede ser un curso de agua o el mar

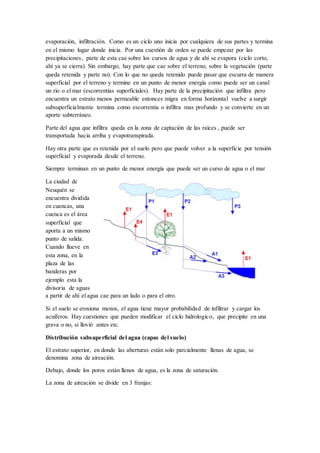

La ciudad de
Neuquén se
encuentra dividida
en cuencas, una
cuenca es el área
superficial que
aporta a un mismo
punto de salida.
Cuando llueve en
esta zona, en la
plaza de las
banderas por
ejemplo esta la
divisoria de aguas
a partir de ahí el agua cae para un lado o para el otro.
Si el suelo se erosiona menos, el agua tiene mayor probabilidad de infiltrar y cargar los
acuíferos. Hay cuestiones que pueden modificar el ciclo hidrologico, que precipite en una
grava o no, si llovió antes etc.
Distribución subsuperficial del agua (capas del suelo)
El estrato superior, en donde las aberturas están solo parcialmente llenas de agua, se
denomina zona de aireación.
Debajo, donde los poros están llenos de agua, es la zona de saturación.
La zona de aireación se divide en 3 franjas:

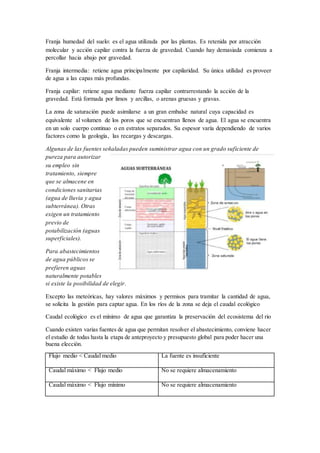

3. Franja humedad del suelo: es el agua utilizada por las plantas. Es retenida por atracción
molecular y acción capilar contra la fuerza de gravedad. Cuando hay demasiada comienza a
percollar hacia abajo por gravedad.
Franja intermedia: retiene agua principalmente por capilaridad. Su única utilidad es proveer
de agua a las capas más profundas.
Franja capilar: retiene agua mediante fuerza capilar contrarrestando la acción de la
gravedad. Está formada por limos y arcillas, o arenas gruesas y gravas.
La zona de saturación puede asimilarse a un gran embalse natural cuya capacidad es
equivalente al volumen de los poros que se encuentran llenos de agua. El agua se encuentra
en un solo cuerpo continuo o en estratos separados. Su espesor varía dependiendo de varios
factores como la geología, las recargas y descargas.
Algunas de las fuentes señaladas pueden suministrar agua con un grado suficiente de
pureza para autorizar
su empleo sin
tratamiento, siempre
que se almacene en
condiciones sanitarias
(agua de lluvia y agua
subterránea). Otras
exigen un tratamiento
previo de
potabilización (aguas
superficiales).
Para abastecimientos
de agua públicos se
prefieren aguas
naturalmente potables
si existe la posibilidad de elegir.
Excepto las meteóricas, hay valores máximos y permisos para tramitar la cantidad de agua,
se solicita la gestión para captar agua. En los ríos de la zona se deja el caudal ecológico
Caudal ecológico es el mínimo de agua que garantiza la preservación del ecosistema del rio
Cuando existen varias fuentes de agua que permitan resolver el abastecimiento, conviene hacer
el estudio de todas hasta la etapa de anteproyecto y presupuesto global para poder hacer una
buena elección.
Flujo medio < Caudal medio La fuente es insuficiente
Caudal máximo < Flujo medio No se requiere almacenamiento
Caudal máximo < Flujo mínimo No se requiere almacenamiento

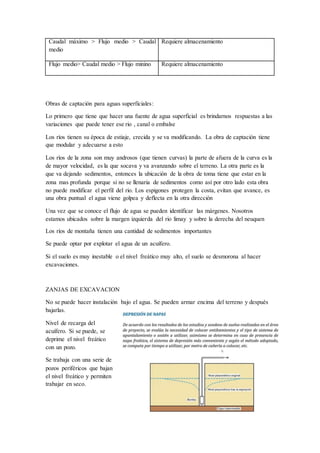

4. Caudal máximo > Flujo medio > Caudal
medio
Requiere almacenamiento
Flujo medio> Caudal medio > Flujo minino Requiere almacenamiento
Obras de captación para aguas superficiales:
Lo primero que tiene que hacer una fuente de agua superficial es brindarnos respuestas a las
variaciones que puede tener ese rio , canal o embalse
Los ríos tienen su época de estiaje, crecida y se va modificando. La obra de captación tiene
que modular y adecuarse a esto
Los ríos de la zona son muy androsos (que tienen curvas) la parte de afuera de la curva es la
de mayor velocidad, es la que socava y va avanzando sobre el terreno. La otra parte es la
que va dejando sedimentos, entonces la ubicación de la obra de toma tiene que estar en la
zona mas profunda porque si no se llenaria de sedimentos como así por otro lado esta obra
no puede modificar el perfil del rio. Los espigones protegen la costa, evitan que avance, es
una obra puntual el agua viene golpea y deflecta en la otra dirección
Una vez que se conoce el flujo de agua se pueden identificar las márgenes. Nosotros
estamos ubicados sobre la margen izquierda del rio limay y sobre la derecha del neuquen
Los ríos de montaña tienen una cantidad de sedimentos importantes
Se puede optar por explotar el agua de un acuífero.
Si el suelo es muy inestable o el nivel freático muy alto, el suelo se desmorona al hacer
excavaciones.
ZANJAS DE EXCAVACION
No se puede hacer instalación bajo el agua. Se pueden armar encima del terreno y después
bajarlas.
Nivel de recarga del
acuífero. Si se puede, se
deprime el nivel freático
con un pozo.
Se trabaja con una serie de
pozos periféricos que bajan
el nivel freático y permiten
trabajar en seco.
