1. Central Telefónica 3CX
FACULTAD DE CIENCIAS INTEGRADAS DEL GRAN CHACO U.A.J.M.S Página 1

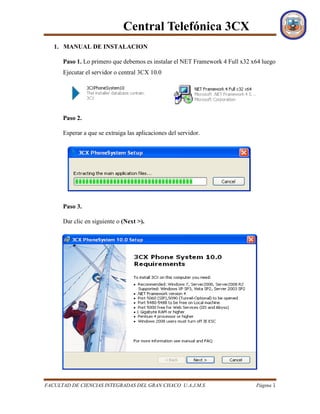

1. MANUAL DE INSTALACION
Paso 1. Lo primero que debemos es instalar el NET Framework 4 Full x32 x64 luego
Ejecutar el servidor o central 3CX 10.0
Paso 2.
Esperar a que se extraiga las aplicaciones del servidor.
Paso 3.
Dar clic en siguiente o (Next >).

2. Central Telefónica 3CX
FACULTAD DE CIENCIAS INTEGRADAS DEL GRAN CHACO U.A.J.M.S Página 2

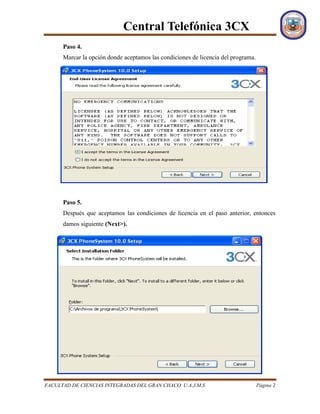

Paso 4.
Marcar la opción donde aceptamos las condiciones de licencia del programa.
Paso 5.
Después que aceptamos las condiciones de licencia en el paso anterior, entonces
damos siguiente (Next>).

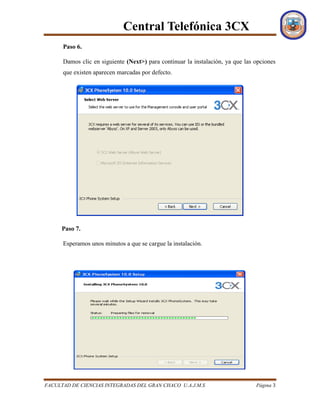

3. Central Telefónica 3CX
FACULTAD DE CIENCIAS INTEGRADAS DEL GRAN CHACO U.A.J.M.S Página 3
Paso 6.
Damos clic en siguiente (Next>) para continuar la instalación, ya que las opciones
que existen aparecen marcadas por defecto.
Paso 7.
Esperamos unos minutos a que se cargue la instalación.

4. Central Telefónica 3CX
FACULTAD DE CIENCIAS INTEGRADAS DEL GRAN CHACO U.A.J.M.S Página 4
Paso 8.
Una ves que termina la instalación, damos clic en finalizar (Finish).
Paso 9.
En este paso empezamos a configurar el servidor 3CX, eligiendo el idioma
correspondiente, en nuestro caso el español. Y damos clic en siguiente (Next>).

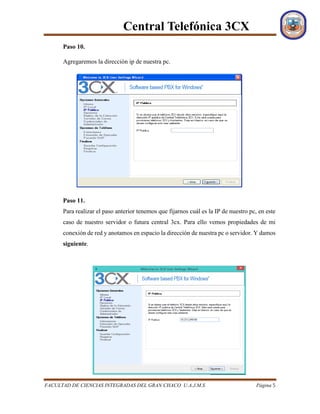

5. Central Telefónica 3CX
FACULTAD DE CIENCIAS INTEGRADAS DEL GRAN CHACO U.A.J.M.S Página 5
Paso 10.
Agregaremos la dirección ip de nuestra pc.
Paso 11.
Para realizar el paso anterior tenemos que fijarnos cuál es la IP de nuestro pc, en este
caso de nuestro servidor o futura central 3cx. Para ello vemos propiedades de mi
conexión de red y anotamos en espacio la dirección de nuestra pc o servidor. Y damos
siguiente.

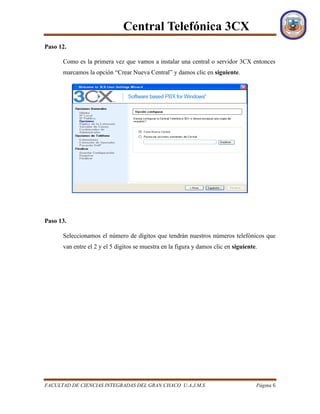

6. Central Telefónica 3CX
FACULTAD DE CIENCIAS INTEGRADAS DEL GRAN CHACO U.A.J.M.S Página 6
Paso 12.
Como es la primera vez que vamos a instalar una central o servidor 3CX entonces
marcamos la opción “Crear Nueva Central” y damos clic en siguiente.
Paso 13.
Seleccionamos el número de dígitos que tendrán nuestros números telefónicos que
van entre el 2 y el 5 dígitos se muestra en la figura y damos clic en siguiente.

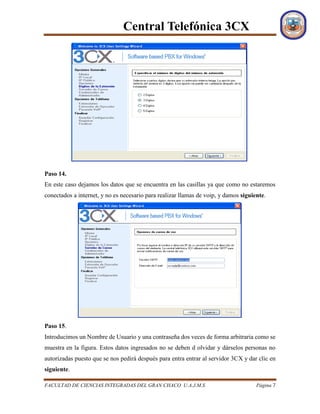

7. Central Telefónica 3CX
FACULTAD DE CIENCIAS INTEGRADAS DEL GRAN CHACO U.A.J.M.S Página 7
Paso 14.
En este caso dejamos los datos que se encuentra en las casillas ya que como no estaremos
conectados a internet, y no es necesario para realizar llamas de voip, y damos siguiente.
Paso 15.
Introducimos un Nombre de Usuario y una contraseña dos veces de forma arbitraria como se
muestra en la figura. Estos datos ingresados no se deben d olvidar y dárselos personas no
autorizadas puesto que se nos pedirá después para entra entrar al servidor 3CX y dar clic en
siguiente.

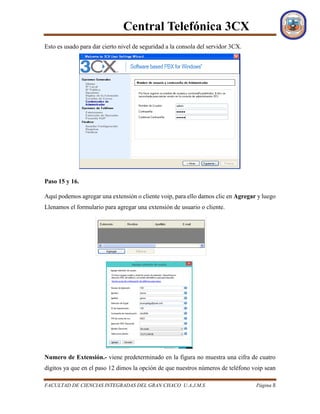

8. Central Telefónica 3CX
FACULTAD DE CIENCIAS INTEGRADAS DEL GRAN CHACO U.A.J.M.S Página 8
Esto es usado para dar cierto nivel de seguridad a la consola del servidor 3CX.
Paso 15 y 16.
Aquí podemos agregar una extensión o cliente voip, para ello damos clic en Agregar y luego
Llenamos el formulario para agregar una extensión de usuario o cliente.
Numero de Extensión.- viene predeterminado en la figura no muestra una cifra de cuatro
dígitos ya que en el paso 12 dimos la opción de que nuestros números de teléfono voip sean

9. Central Telefónica 3CX
FACULTAD DE CIENCIAS INTEGRADAS DEL GRAN CHACO U.A.J.M.S Página 9

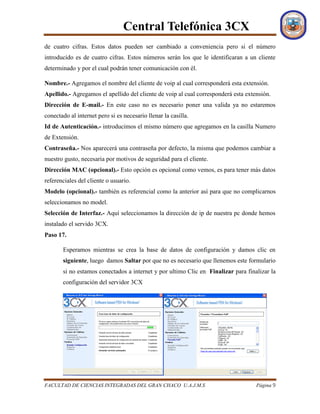

de cuatro cifras. Estos datos pueden ser cambiado a conveniencia pero si el número
introducido es de cuatro cifras. Estos números serán los que le identificaran a un cliente
determinado y por el cual podrán tener comunicación con él.
Nombre.- Agregamos el nombre del cliente de voip al cual corresponderá esta extensión.
Apellido.- Agregamos el apellido del cliente de voip al cual corresponderá esta extensión.
Dirección de E-mail.- En este caso no es necesario poner una valida ya no estaremos
conectado al internet pero si es necesario llenar la casilla.
Id de Autenticación.- introducimos el mismo número que agregamos en la casilla Numero
de Extensión.
Contraseña.- Nos aparecerá una contraseña por defecto, la misma que podemos cambiar a
nuestro gusto, necesaria por motivos de seguridad para el cliente.
Dirección MAC (opcional).- Esto opción es opcional como vemos, es para tener más datos
referenciales del cliente o usuario.
Modelo (opcional).- también es referencial como la anterior así para que no complicarnos
seleccionamos no model.
Selección de Interfaz.- Aquí seleccionamos la dirección de ip de nuestra pc donde hemos
instalado el servido 3CX.
Paso 17.
Esperamos mientras se crea la base de datos de configuración y damos clic en
siguiente, luego damos Saltar por que no es necesario que llenemos este formulario
si no estamos conectados a internet y por ultimo Clic en Finalizar para finalizar la
configuración del servidor 3CX

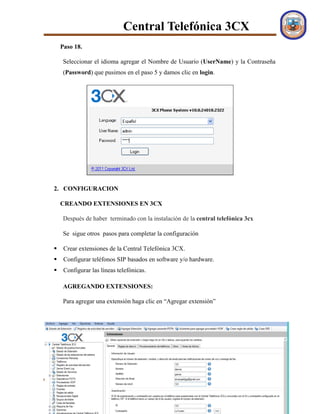

10. Central Telefónica 3CX
FACULTAD DE CIENCIAS INTEGRADAS DEL GRAN CHACO U.A.J.M.S Página 10
Paso 18.
Seleccionar el idioma agregar el Nombre de Usuario (UserName) y la Contraseña
(Password) que pusimos en el paso 5 y damos clic en login.
2. CONFIGURACION
CREANDO EXTENSIONES EN 3CX
Después de haber terminado con la instalación de la central telefónica 3cx
Se sigue otros pasos para completar la configuración
 Crear extensiones de la Central Telefónica 3CX.
 Configurar teléfonos SIP basados en software y/o hardware.
 Configurar las líneas telefónicas.
AGREGANDO EXTENSIONES:
Para agregar una extensión haga clic en “Agregar extensión”

11. Central Telefónica 3CX
FACULTAD DE CIENCIAS INTEGRADAS DEL GRAN CHACO U.A.J.M.S Página 11

12. Central Telefónica 3CX
FACULTAD DE CIENCIAS INTEGRADAS DEL GRAN CHACO U.A.J.M.S Página 12
Una vez agredas las extensiones pasamos a configurar el cliente.
Para instalar el cliente es muy fácil es todo NEXT.
Ponemos la contraseña
que la centralista nos
asigno
Ponemos la IP de la
centralista

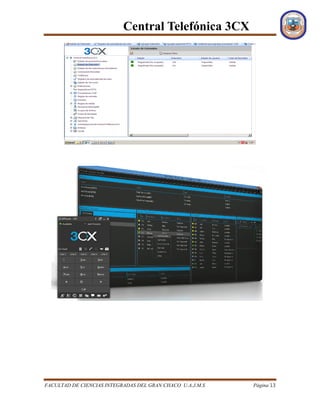

13. Central Telefónica 3CX
