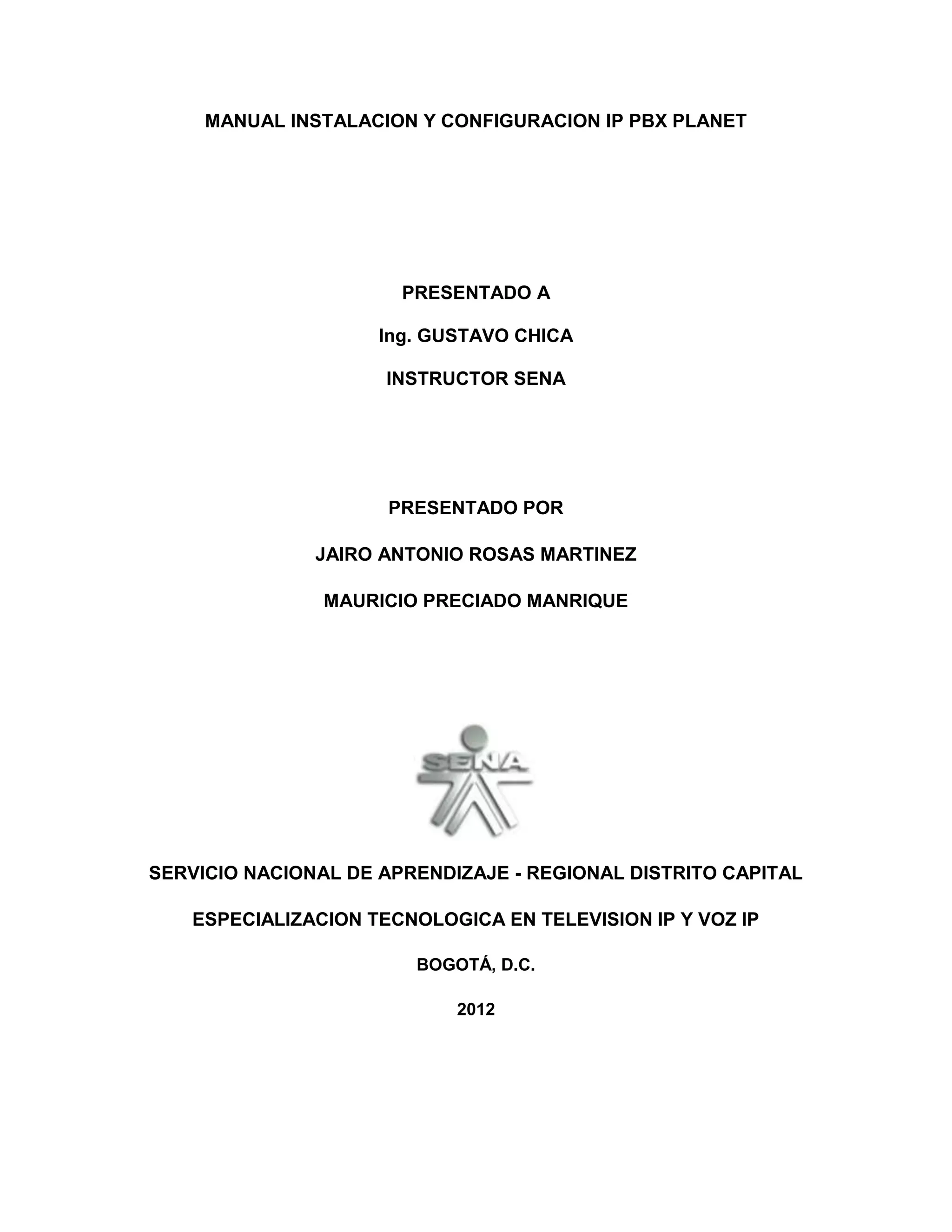

1. MANUAL INSTALACION Y CONFIGURACION IP PBX PLANET
PRESENTADO A
Ing. GUSTAVO CHICA
INSTRUCTOR SENA
PRESENTADO POR
JAIRO ANTONIO ROSAS MARTINEZ
MAURICIO PRECIADO MANRIQUE
SERVICIO NACIONAL DE APRENDIZAJE - REGIONAL DISTRITO CAPITAL
ESPECIALIZACION TECNOLOGICA EN TELEVISION IP Y VOZ IP
BOGOTÁ, D.C.
2012

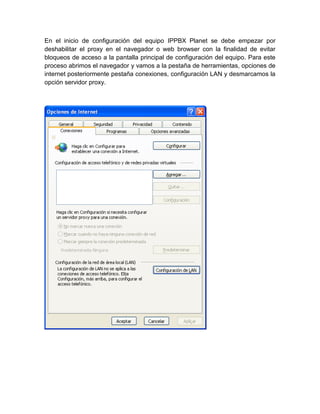

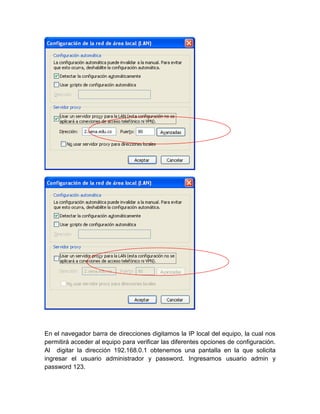

2. En el inicio de configuración del equipo IPPBX Planet se debe empezar por
deshabilitar el proxy en el navegador o web browser con la finalidad de evitar
bloqueos de acceso a la pantalla principal de configuración del equipo. Para este
proceso abrimos el navegador y vamos a la pestaña de herramientas, opciones de
internet posteriormente pestaña conexiones, configuración LAN y desmarcamos la
opción servidor proxy.

3. En el navegador barra de direcciones digitamos la IP local del equipo, la cual nos
permitirá acceder al equipo para verificar las diferentes opciones de configuración.
Al digitar la dirección 192.168.0.1 obtenemos una pantalla en la que solicita
ingresar el usuario administrador y password. Ingresamos usuario admin y
password 123.

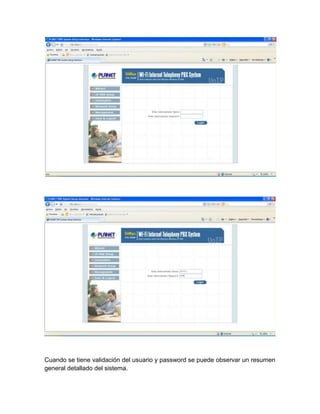

4. Cuando se tiene validación del usuario y password se puede observar un resumen
general detallado del sistema.

5. Se selecciona la opcion Wizard y en el submenu ingresamos en Step 4-IPBX
Wizard Setting para adicionar las extensiones de usuario con el nombre, password
e identificacion de llamada.

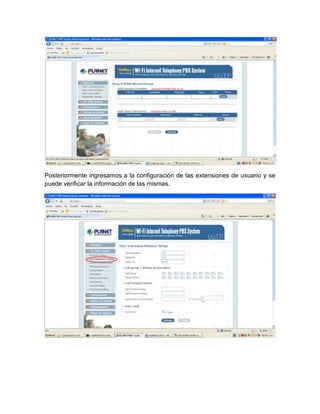

6. Posteriormente ingresamos a la configuración de las extensiones de usuario y se
puede verificar la información de las mismas.

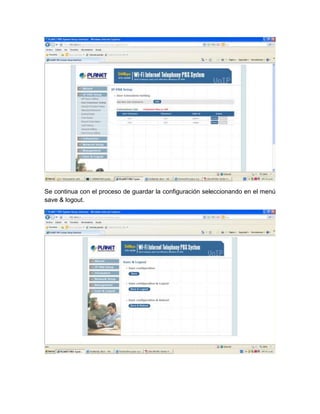

7. Se continua con el proceso de guardar la configuración seleccionando en el menú
save & logout.

8. Esta pantalla indica que la configuración aplicada ha sido guardada.
Continuamos con la configuración de los teléfonos físicos IP para lo cual es
necesario ingresar a la IP local de cada teléfono e iniciar la configuración de los
mismos. Al digitar la IP 192.168.0.1 nos muestra una pantalla para ingresar un
nombre de usuario y password.
El usuario estándar es root y en el password no se diligencia nada.

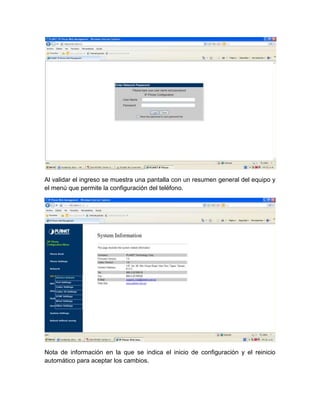

9. Al validar el ingreso se muestra una pantalla con un resumen general del equipo y
el menú que permite la configuración del teléfono.
Nota de información en la que se indica el inicio de configuración y el reinicio
automático para aceptar los cambios.

10. La IPPBX Planet nos permite integrar una solución de voz IP con teléfonos físicos
y con teléfonos basados en software Softphones. Por consiguiente es necesario
instalar los softphones e iniciar la configuración de los mismos.
En el softphone X-Lite ingresamos a la opción SIP Account Settings y
configuramos la IP que fue asignada a la IP PBX Planet a cada uno de los
Softphones para que sean reconocidos por el equipo y se puedan establecer
llamadas entre teléfonos físicos y softphones.

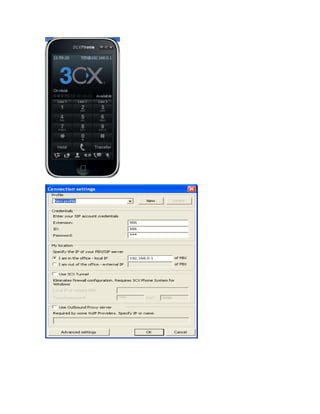

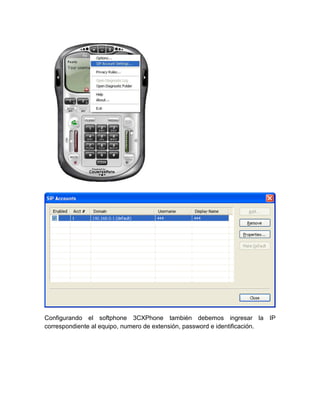

11. Configurando el softphone 3CXPhone también debemos ingresar la IP
correspondiente al equipo, numero de extensión, password e identificación.

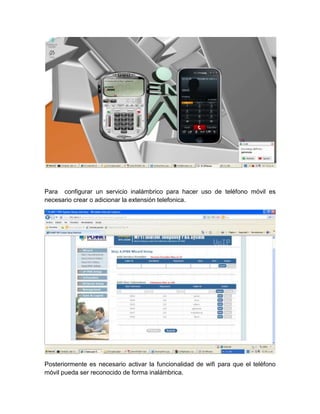

13. Para configurar un servicio inalámbrico para hacer uso de teléfono móvil es
necesario crear o adicionar la extensión telefonica.
Posteriormente es necesario activar la funcionalidad de wifi para que el teléfono
móvil pueda ser reconocido de forma inalámbrica.

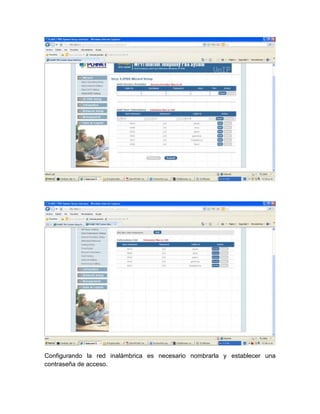

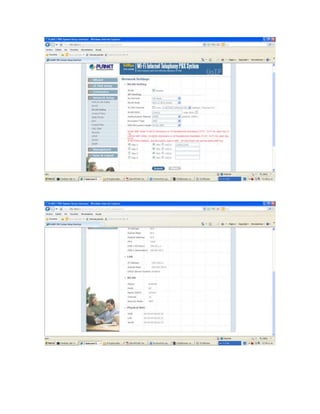

15. Configurando la red inalámbrica es necesario nombrarla y establecer una
contraseña de acceso.

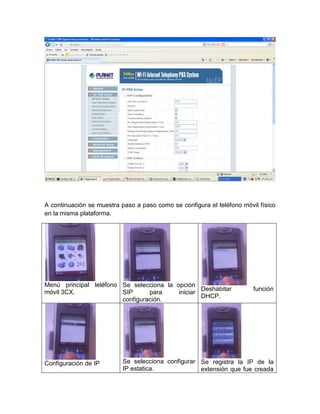

17. A continuación se muestra paso a paso como se configura el teléfono móvil físico
en la misma plataforma.
Menú principal teléfono Se selecciona la opción
Deshabitar función
móvil 3CX. SIP para iniciar
DHCP.
configuración.
Configuración de IP Se selecciona configurar Se registra la IP de la
IP estatica. extensión que fue creada

18. en la IP PBX con la
máscara respectiva y la
puerta de enlace que
apunta a la central.

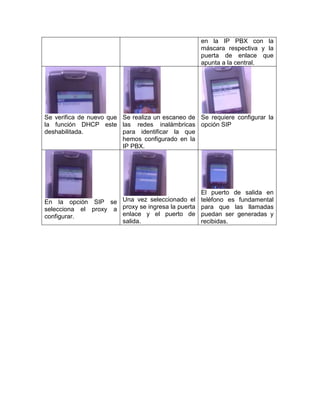

Se verifica de nuevo que Se realiza un escaneo de Se requiere configurar la
la función DHCP este las redes inalámbricas opción SIP
deshabilitada. para identificar la que
hemos configurado en la
IP PBX.
El puerto de salida en
En la opción SIP se Una vez seleccionado el teléfono es fundamental
selecciona el proxy a proxy se ingresa la puerta para que las llamadas
configurar. enlace y el puerto de puedan ser generadas y
salida. recibidas.
