1. Curso Modelo de datos para SIG (720145M )
Clase 1
Introducción a los SIG
Fabio Andrés Herrera
fandresherrera@hotmail.com
http://cursomdsig.blogspot.com
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

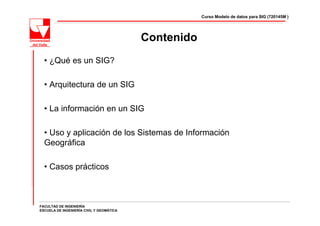

2. Curso Modelo de datos para SIG (720145M )
Contenido
• ¿Qué es un SIG?
• Arquitectura de un SIG
• La información en un SIG
• Uso y aplicación de los Sistemas de Información
Geográfica
• Casos prácticos
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

3. Curso Modelo de datos para SIG (720145M )
¿Qué es un SIG?
Es una tecnología de manejo de información geográfica.
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

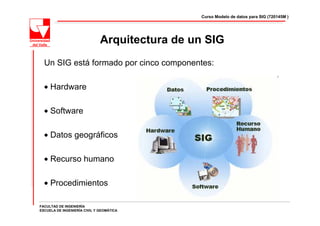

4. Curso Modelo de datos para SIG (720145M )
Arquitectura de un SIG
Un SIG está formado por cinco componentes:
• Hardware
• Software
• Datos geográficos
• Recurso humano
• Procedimientos
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

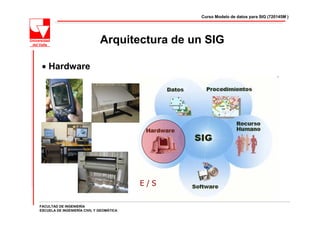

5. Curso Modelo de datos para SIG (720145M )
Arquitectura de un SIG
• Hardware
E/S
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

6. Curso Modelo de datos para SIG (720145M )
Arquitectura de un SIG
• Software
•Son los programas.
•Proveen las funciones y las herramientas
necesarias para almacenar, analizar y
desplegar la información geográfica.
•DBMS
•Herramientas para búsquedas
geográficas, análisis y visualización.
•GUI
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

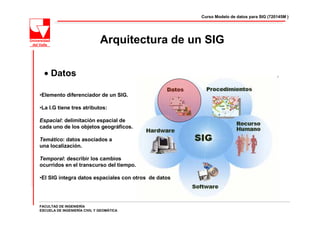

7. Curso Modelo de datos para SIG (720145M )
Arquitectura de un SIG
• Datos
•Elemento diferenciador de un SIG.
•La I.G tiene tres atributos:
Espacial: delimitación espacial de
cada uno de los objetos geográficos.
Temático: datos asociados a
una localización.
Temporal: describir los cambios
ocurridos en el transcurso del tiempo.
•El SIG integra datos espaciales con otros de datos
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

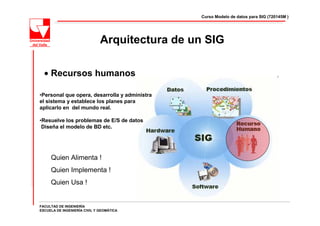

8. Curso Modelo de datos para SIG (720145M )
Arquitectura de un SIG
• Recursos humanos
•Personal que opera, desarrolla y administra
el sistema y establece los planes para
aplicarlo en del mundo real.
•Resuelve los problemas de E/S de datos
Diseña el modelo de BD etc.
Quien Alimenta !
Quien Implementa !
Quien Usa !
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

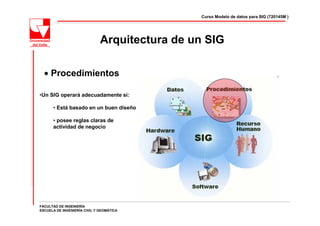

9. Curso Modelo de datos para SIG (720145M )
Arquitectura de un SIG
• Procedimientos
•Un SIG operará adecuadamente si:
• Está basado en un buen diseño
• posee reglas claras de
actividad de negocio
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

10. Curso Modelo de datos para SIG (720145M )
Definición más completa
Un sistema de información geográfica es la combinación de
cinco componentes: personas especializadas, datos descriptivos
y espaciales, métodos analíticos, hardware y software; todos
organizados para analizar, manipular, procesar, almacenar,
generar y visualizar todo tipo de información referenciada
geográficamente.
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

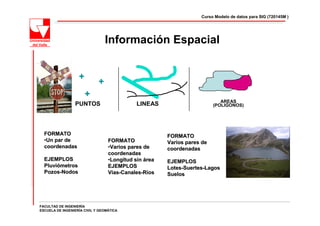

11. Curso Modelo de datos para SIG (720145M )
Información Espacial
+
+
+ +
AREAS
PUNTOS LINEAS (POLIGONOS)
FORMATO FORMATO
•Un par de FORMATO Varios pares de
coordenadas •Varios pares de coordenadas
coordenadas
EJEMPLOS •Longitud sin área EJEMPLOS
Pluviómetros
Pluvió EJEMPLOS Lotes-Suertes-Lagos
Lotes- Suertes-
Pozos-Nodos
Pozos- Vías-Canales-Ríos
as- Canales- Suelos
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

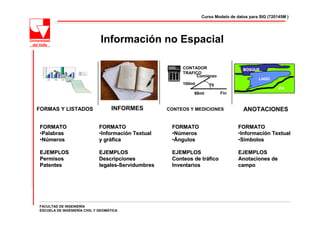

12. Curso Modelo de datos para SIG (720145M )
Información no Espacial
9
8
7
6
0
0
0
0
CONTADOR BOSQUE
5
4
3
0
0
0
E s t e
O e s te TRAFICO
2
1
0
0
N o r te
Comienzo
0
1 e r
t r im .
2 d o
t rim .
3 e r
trim .
4 to
t rim . LAGO
100mt 70
VIA
88mt Fin
FORMAS Y LISTADOS INFORMES CONTEOS Y MEDICIONES ANOTACIONES
FORMATO FORMATO FORMATO FORMATO
•Palabras •Información Textual
Informació •Números •Información Textual
Informació
•Números y gráfica
grá •Ángulos •Símbolos
EJEMPLOS EJEMPLOS EJEMPLOS EJEMPLOS
Permisos Descripciones Conteos de tráfico
trá Anotaciones de
Patentes legales-Servidumbres
legales- Inventarios campo
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

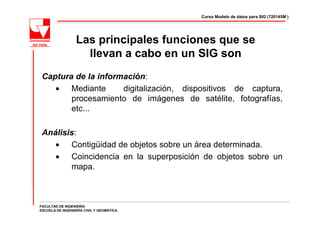

13. Curso Modelo de datos para SIG (720145M )
Las principales funciones que se
llevan a cabo en un SIG son
Captura de la información:
• Mediante digitalización, dispositivos de captura,
procesamiento de imágenes de satélite, fotografías,
etc...
Análisis:
• Contigüidad de objetos sobre un área determinada.
• Coincidencia en la superposición de objetos sobre un
mapa.
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

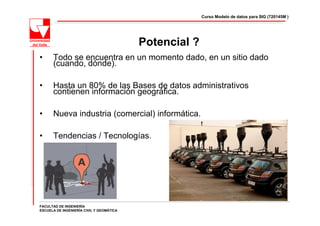

14. Curso Modelo de datos para SIG (720145M )
Potencial ?
• Todo se encuentra en un momento dado, en un sitio dado
(cuando, dónde).
• Hasta un 80% de las Bases de datos administrativos
contienen información geográfica.
• Nueva industria (comercial) informática.
• Tendencias / Tecnologías.
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

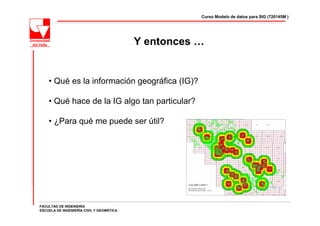

15. Curso Modelo de datos para SIG (720145M )
Y entonces …
• Qué es la información geográfica (IG)?
• Qué hace de la IG algo tan particular?
• ¿Para qué me puede ser útil?
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

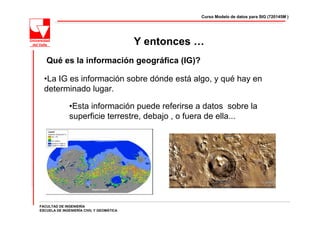

16. Curso Modelo de datos para SIG (720145M )
Y entonces …
Qué es la información geográfica (IG)?
•La IG es información sobre dónde está algo, y qué hay en
determinado lugar.
•Esta información puede referirse a datos sobre la
superficie terrestre, debajo , o fuera de ella...
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

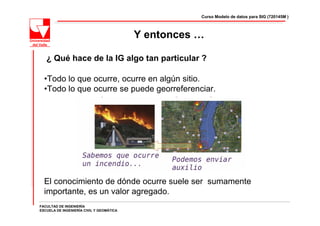

17. Curso Modelo de datos para SIG (720145M )
Y entonces …
¿ Qué hace de la IG algo tan particular ?
•Todo lo que ocurre, ocurre en algún sitio.
•Todo lo que ocurre se puede georreferenciar.
El conocimiento de dónde ocurre suele ser sumamente
importante, es un valor agregado.
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

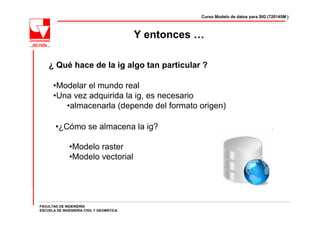

18. Curso Modelo de datos para SIG (720145M )
Y entonces …
¿ Qué hace de la ig algo tan particular ?
•Modelar el mundo real
•Una vez adquirida la ig, es necesario
•almacenarla (depende del formato origen)
•¿Cómo se almacena la ig?
•Modelo raster
•Modelo vectorial
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

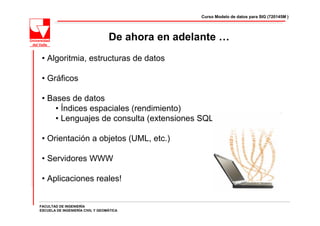

19. Curso Modelo de datos para SIG (720145M )
De ahora en adelante …
• Algoritmia, estructuras de datos
• Gráficos
• Bases de datos
• Índices espaciales (rendimiento)
• Lenguajes de consulta (extensiones SQL)
• Orientación a objetos (UML, etc.)
• Servidores WWW
• Aplicaciones reales!
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

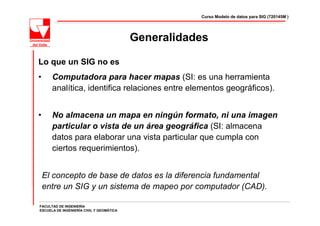

20. Curso Modelo de datos para SIG (720145M )
Generalidades
Lo que un SIG no es
• Computadora para hacer mapas (SI: es una herramienta
analítica, identifica relaciones entre elementos geográficos).
• No almacena un mapa en ningún formato, ni una imagen
particular o vista de un área geográfica (SI: almacena
datos para elaborar una vista particular que cumpla con
ciertos requerimientos).
El concepto de base de datos es la diferencia fundamental
entre un SIG y un sistema de mapeo por computador (CAD).
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

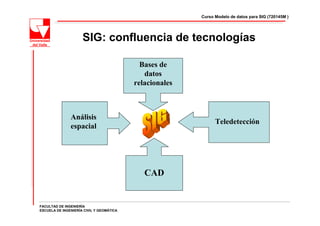

21. Curso Modelo de datos para SIG (720145M )
SIG: confluencia de tecnologías
Bases de
datos
relacionales
Análisis
Teledetección
espacial
CAD
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

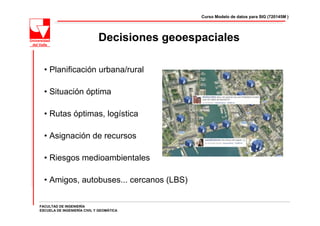

22. Curso Modelo de datos para SIG (720145M )
Decisiones geoespaciales
• Planificación urbana/rural
• Situación óptima
• Rutas óptimas, logística
• Asignación de recursos
• Riesgos medioambientales
• Amigos, autobuses... cercanos (LBS)
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

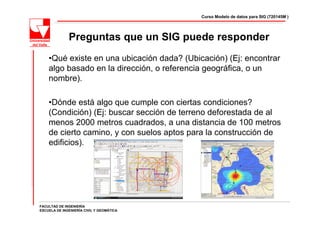

23. Curso Modelo de datos para SIG (720145M )
Preguntas que un SIG puede responder
•Qué existe en una ubicación dada? (Ubicación) (Ej: encontrar
algo basado en la dirección, o referencia geográfica, o un
nombre).
•Dónde está algo que cumple con ciertas condiciones?
(Condición) (Ej: buscar sección de terreno deforestada de al
menos 2000 metros cuadrados, a una distancia de 100 metros
de cierto camino, y con suelos aptos para la construcción de
edificios).
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

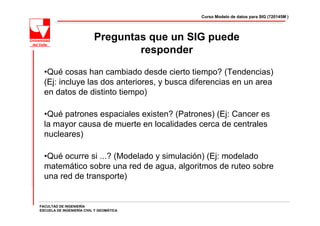

24. Curso Modelo de datos para SIG (720145M )
Preguntas que un SIG puede
responder
•Qué cosas han cambiado desde cierto tiempo? (Tendencias)
(Ej: incluye las dos anteriores, y busca diferencias en un area
en datos de distinto tiempo)
•Qué patrones espaciales existen? (Patrones) (Ej: Cancer es
la mayor causa de muerte en localidades cerca de centrales
nucleares)
•Qué ocurre si ...? (Modelado y simulación) (Ej: modelado
matemático sobre una red de agua, algoritmos de ruteo sobre
una red de transporte)
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

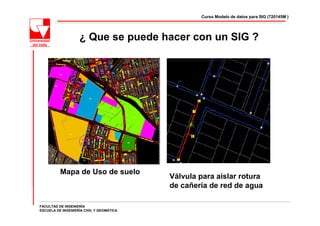

25. Curso Modelo de datos para SIG (720145M )
¿ Que se puede hacer con un SIG ?
Mapa de Uso de suelo
Válvula para aislar rotura
de cañería de red de agua
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

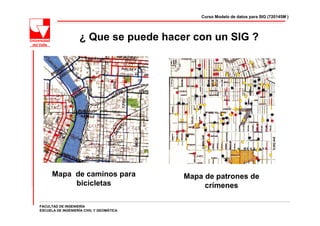

26. Curso Modelo de datos para SIG (720145M )
¿ Que se puede hacer con un SIG ?
Mapa de caminos para Mapa de patrones de
bicicletas crímenes
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

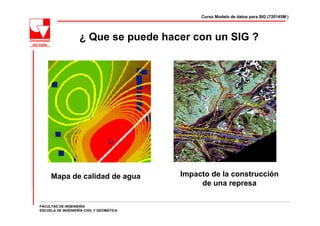

27. Curso Modelo de datos para SIG (720145M )
¿ Que se puede hacer con un SIG ?
Mapa de calidad de agua Impacto de la construcción
de una represa
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

28. Curso Modelo de datos para SIG (720145M )
¿ Que se puede hacer con un SIG ?
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

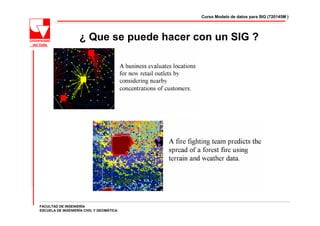

29. Curso Modelo de datos para SIG (720145M )
¿ Que se puede hacer con un SIG ?
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

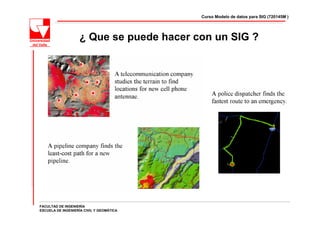

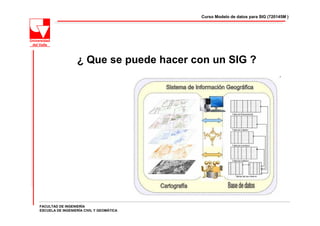

30. Curso Modelo de datos para SIG (720145M )
¿ Que se puede hacer con un SIG ?
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

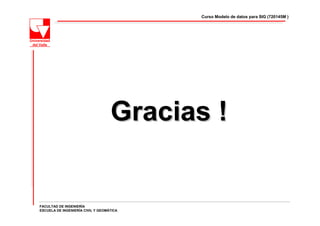

31. Curso Modelo de datos para SIG (720145M )
Gracias !
