This document discusses modeling geospatial data for GIS applications. It covers importing shapefiles into PostgreSQL/PostGIS databases and performing spatial queries on the data, including distance, buffer, and intersection operations. The document also provides exercises for students to write additional queries analyzing land use data from 1991 and 2005.

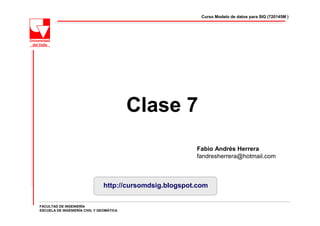

1. Curso Modelo de datos para SIG (720145M )
Clase 7
Fabio Andrés Herrera
fandresherrera@hotmail.com
http://cursomdsig.blogspot.com
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

2. Curso Modelo de datos para SIG (720145M )

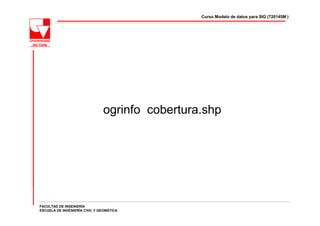

ogrinfo cobertura.shp
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

3. Curso Modelo de datos para SIG (720145M )

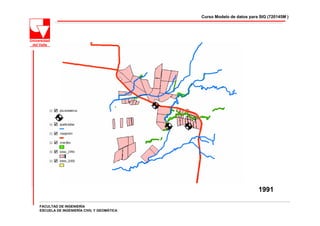

1991
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

4. Curso Modelo de datos para SIG (720145M )
2005
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

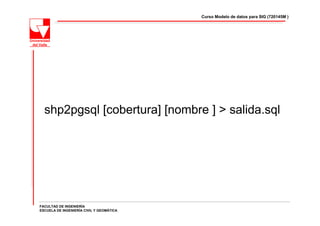

5. Curso Modelo de datos para SIG (720145M )
shp2pgsql [cobertura] [nombre ] > salida.sql
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

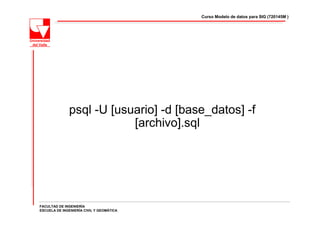

6. Curso Modelo de datos para SIG (720145M )
psql -U [usuario] -d [base_datos] -f
[archivo].sql
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

7. Curso Modelo de datos para SIG (720145M )
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

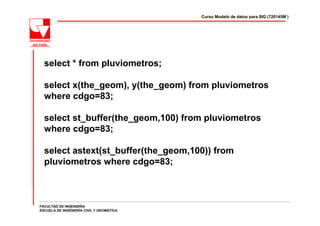

8. Curso Modelo de datos para SIG (720145M )
select * from pluviometros;
select x(the_geom), y(the_geom) from pluviometros
where cdgo=83;
select st_buffer(the_geom,100) from pluviometros
where cdgo=83;
select astext(st_buffer(the_geom,100)) from
pluviometros where cdgo=83;
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

9. Curso Modelo de datos para SIG (720145M )

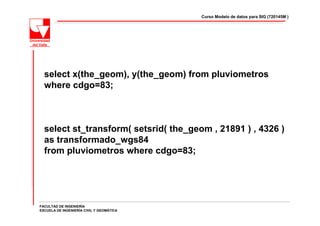

select x(the_geom), y(the_geom) from pluviometros
where cdgo=83;
select st_transform( setsrid( the_geom , 21891 ) , 4326 )
as transformado_wgs84
from pluviometros where cdgo=83;
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

10. Curso Modelo de datos para SIG (720145M )

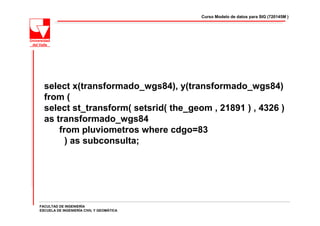

select x(transformado_wgs84), y(transformado_wgs84)
from (
select st_transform( setsrid( the_geom , 21891 ) , 4326 )
as transformado_wgs84
from pluviometros where cdgo=83
) as subconsulta;
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

11. Curso Modelo de datos para SIG (720145M )

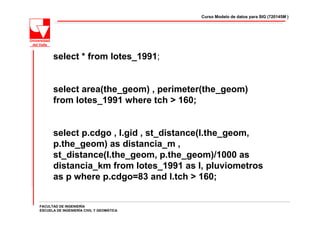

select * from lotes_1991;
select area(the_geom) , perimeter(the_geom)
from lotes_1991 where tch > 160;
select p.cdgo , l.gid , st_distance(l.the_geom,
p.the_geom) as distancia_m ,
st_distance(l.the_geom, p.the_geom)/1000 as
distancia_km from lotes_1991 as l, pluviometros
as p where p.cdgo=83 and l.tch > 160;
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

12. Curso Modelo de datos para SIG (720145M )

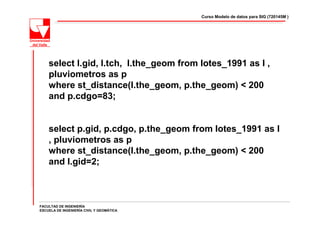

select l.gid, l.tch, l.the_geom from lotes_1991 as l ,
pluviometros as p
where st_distance(l.the_geom, p.the_geom) < 200
and p.cdgo=83;
select p.gid, p.cdgo, p.the_geom from lotes_1991 as l
, pluviometros as p
where st_distance(l.the_geom, p.the_geom) < 200
and l.gid=2;
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

13. Curso Modelo de datos para SIG (720145M )

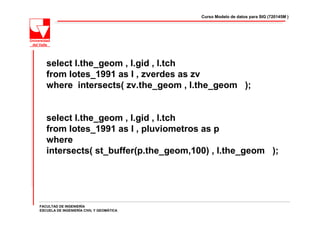

select l.the_geom , l.gid , l.tch
from lotes_1991 as l , zverdes as zv
where intersects( zv.the_geom , l.the_geom );
select l.the_geom , l.gid , l.tch
from lotes_1991 as l , pluviometros as p
where
intersects( st_buffer(p.the_geom,100) , l.the_geom );
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

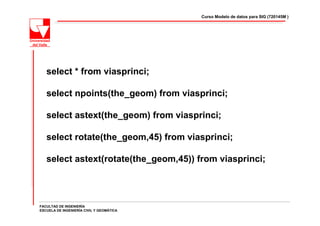

14. Curso Modelo de datos para SIG (720145M )
select * from viasprinci;
select npoints(the_geom) from viasprinci;
select astext(the_geom) from viasprinci;
select rotate(the_geom,45) from viasprinci;
select astext(rotate(the_geom,45)) from viasprinci;
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

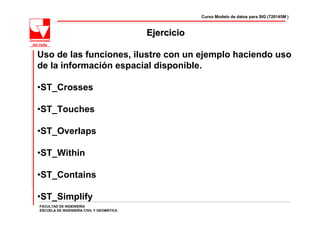

15. Curso Modelo de datos para SIG (720145M )
Ejercicio
Uso de las funciones, ilustre con un ejemplo haciendo uso
de la información espacial disponible.
•ST_Crosses
•ST_Touches
•ST_Overlaps
•ST_Within
•ST_Contains
•ST_Simplify
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

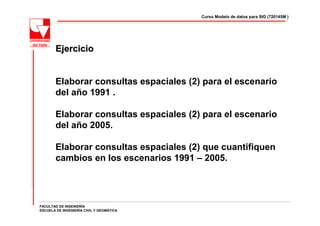

16. Curso Modelo de datos para SIG (720145M )
Ejercicio
Elaborar consultas espaciales (2) para el escenario
del año 1991 .
Elaborar consultas espaciales (2) para el escenario
del año 2005.
Elaborar consultas espaciales (2) que cuantifiquen
cambios en los escenarios 1991 – 2005.
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

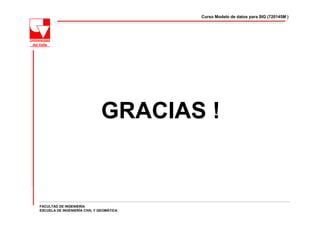

17. Curso Modelo de datos para SIG (720145M )
GRACIAS !
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL Y GEOMÁTICA

18. Curso Modelo de datos para SIG (720145M )

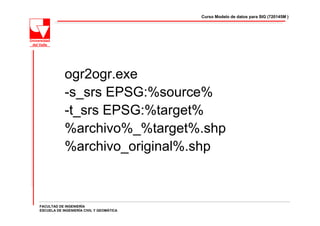

ogr2ogr.exe
-s_srs EPSG:%source%
-t_srs EPSG:%target%
%archivo%_%target%.shp
%archivo_original%.shp
