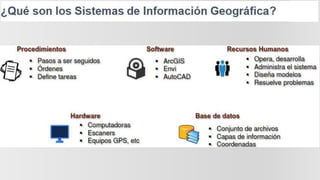

- 1. ArcGIS pro Básico-Intermedio-avanzado INTRUCCION ALOS SISTEMAS DE INFORMACIÓN GEOGRAFICA Prof. Dany Vásquez CENTRO DE INVESTIGACION LATINOAMERICANO GEOGRAFICO AMBIENTAL SESION 1

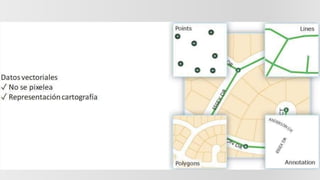

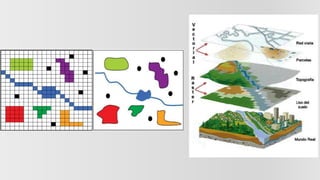

- 5. Formatos de almacenamientode datos espaciales Ráster y vectorial

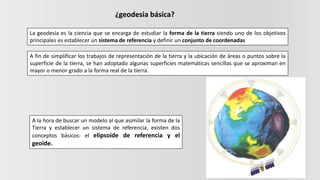

- 8. ¿geodesia básica? La geodesiaes la ciencia que se encarga de estudiar la forma de la tierra siendo uno de los objetivos principales es establecer un sistema de referencia y definir un conjunto de coordenadas A fin de simplificar los trabajos de representación de la tierra y la ubicación de áreas o puntos sobre la superficie de la tierra, se han adoptado algunas superficies matemáticas sencillas que se aproximan en mayor o menor grado a la forma real de la tierra. A la hora de buscar un modelo al que asimilar la forma de la Tierra y establecer un sistema de referencia, existen dos conceptos básicos: el elipsoide de referencia y el geoide.

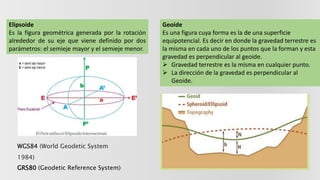

- 9. Elipsoide Es la figurageométrica generada por la rotación alrededor de su eje que viene definido por dos parámetros: el semieje mayor y el semieje menor. Geoide Es una figura cuya forma es la de una superficie equipotencial. Es decir en donde la gravedad terrestre es la misma en cada uno de los puntos que la forman y esta gravedad es perpendicular al geoide. Gravedad terrestre es la misma en cualquier punto. La dirección de la gravedad es perpendicular al Geoide. WGS84 (World Geodetic System 1984) GRS80 (Geodetic Reference System)
- 10. ¿Datum geodésico? Datum, quees el conjunto de puntos de referencia formado en la superficie, estos puntos son originados en base a la intersección del elipsoide y el geoide que se denomina punto astronómico fundamental o punto fundamental. NOTA: Para un mismo elipsoide pueden utilizarse distintos puntos fundamentales, que darán lugar a distintos datum y a distintas coordenadas para un mismo punto cuando
- 11. Datum global Están definidosmediante las orbitas de los satélites, se basan en las coordenadas. Datum local WGS84 (World Geodetic System 1984) SIRGAS (Sistema de Referencia Geodésico para las Américas) PSAD 56 (Provisional south America datum Perú 96 NAD 83 (North American Datum)

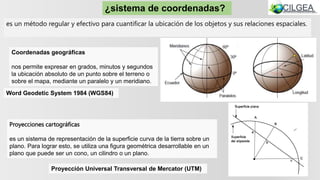

- 12. Proyecciones cartográficas es unsistema de representación de la superficie curva de la tierra sobre un plano. Para lograr esto, se utiliza una figura geométrica desarrollable en un plano que puede ser un cono, un cilindro o un plano. es un método regular y efectivo para cuantificar la ubicación de los objetos y sus relaciones espaciales. ¿sistema de coordenadas? Coordenadas geográficas nos permite expresar en grados, minutos y segundos la ubicación absoluto de un punto sobre el terreno o sobre el mapa, mediante un paralelo y un meridiano. Proyección Universal Transversal de Mercator (UTM) Word Geodetic System 1984 (WGS84)

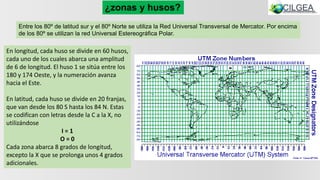

- 13. ¿zonas y husos? Entrelos 80º de latitud sur y el 80º Norte se utiliza la Red Universal Transversal de Mercator. Por encima de los 80º se utilizan la red Universal Estereográfica Polar. En longitud, cada huso se divide en 60 husos, cada uno de los cuales abarca una amplitud de 6 de longitud. El huso 1 se sitúa entre los 180 y 174 Oeste, y la numeración avanza hacia el Este. En latitud, cada huso se divide en 20 franjas, que van desde los 80 S hasta los 84 N. Estas se codifican con letras desde la C a la X, no utilizándose I = 1 O = 0 Cada zona abarca 8 grados de longitud, excepto la X que se prolonga unos 4 grados adicionales.

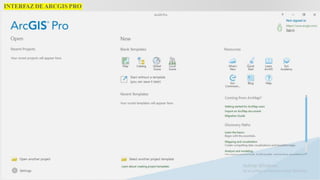

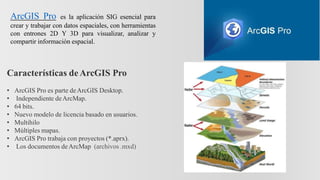

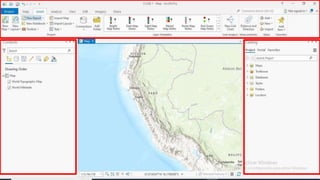

- 14. ArcGIS Pro esla aplicación SIG esencial para crear y trabajar con datos espaciales, con herramientas con entrones 2D Y 3D para visualizar, analizar y compartir información espacial. Características deArcGIS Pro • ArcGIS Pro es parte deArcGIS Desktop. • Independiente deArcMap. • 64 bits. • Nuevo modelo de licencia basado en usuarios. • Multihilo • Múltiples mapas. • ArcGIS Pro trabaja con proyectos (*.aprx). • Los documentos deArcMap (archivos .mxd)
- 15.
- 24.
- 25.
- 26.
- 27.
- 28.
