CURSO
GEODESIA
DOCENTE:
ING. JORGE SÁNCHEZ

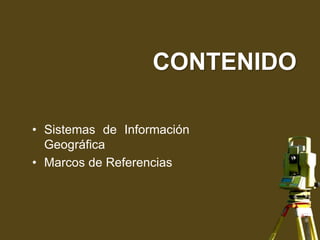

CONTENIDO
• Sistemas de Información
Geográfica
• Marcos de Referencias

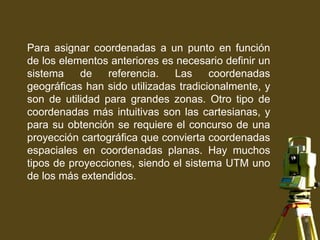

Para asignar coordenadas a un punto en función
de los elementos anteriores es necesario definir un
sistema de referencia. Las coordenadas
geográficas han sido utilizadas tradicionalmente, y
son de utilidad para grandes zonas. Otro tipo de
coordenadas más intuitivas son las cartesianas, y
para su obtención se requiere el concurso de una
proyección cartográfica que convierta coordenadas
espaciales en coordenadas planas. Hay muchos
tipos de proyecciones, siendo el sistema UTM uno
de los más extendidos.

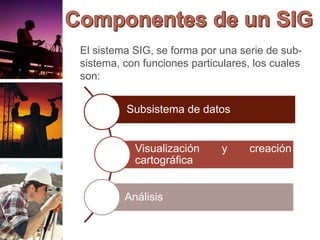

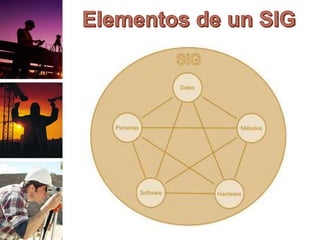

El sistema SIG, se forma por una serie de sub-
sistema, con funciones particulares, los cuales
son:
Subsistema de datos
Visualización y creación
cartográfica
Análisis

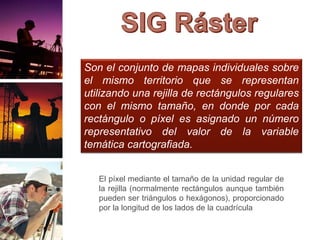

Son el conjunto de mapas individuales sobre
el mismo territorio que se representan
utilizando una rejilla de rectángulos regulares
con el mismo tamaño, en donde por cada
rectángulo o píxel es asignado un número
representativo del valor de la variable
temática cartografiada.
El píxel mediante el tamaño de la unidad regular de
la rejilla (normalmente rectángulos aunque también
pueden ser triángulos o hexágonos), proporcionado
por la longitud de los lados de la cuadrícula

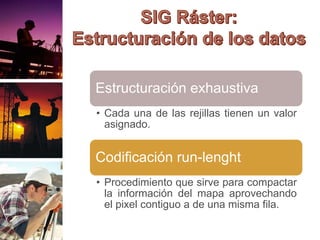

Estructuración exhaustiva
• Cada una de las rejillas tienen un valor
asignado.
Codificación run-lenght
• Procedimiento que sirve para compactar
la información del mapa aprovechando
el pixel contiguo a de una misma fila.

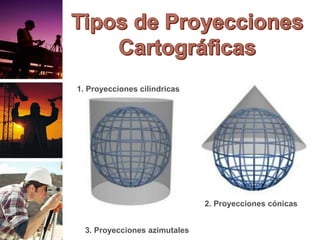

1. Proyecciones cilíndricas
2. Proyecciones cónicas
3. Proyecciones azimutales

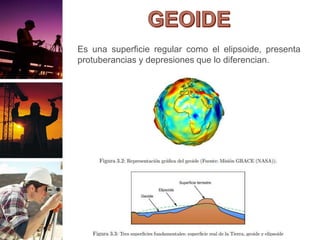

Es una superficie regular como el elipsoide, presenta
protuberancias y depresiones que lo diferencian.

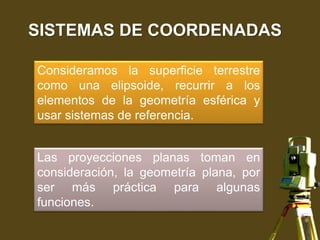

SISTEMAS DE COORDENADAS
Consideramos la superficie terrestre
como una elipsoide, recurrir a los
elementos de la geometría esférica y
usar sistemas de referencia.
Las proyecciones planas toman en
consideración, la geometría plana, por
ser más práctica para algunas
funciones.

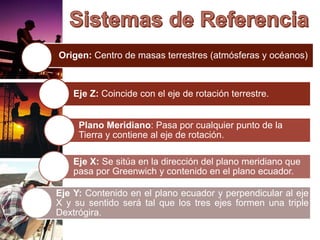

Origen: Centro de masas terrestres (atmósferas y océanos)
Eje Z: Coincide con el eje de rotación terrestre.
Plano Meridiano: Pasa por cualquier punto de la
Tierra y contiene al eje de rotación.
Eje X: Se sitúa en la dirección del plano meridiano que
pasa por Greenwich y contenido en el plano ecuador.
Eje Y: Contenido en el plano ecuador y perpendicular al eje
X y su sentido será tal que los tres ejes formen una triple
Dextrógira.

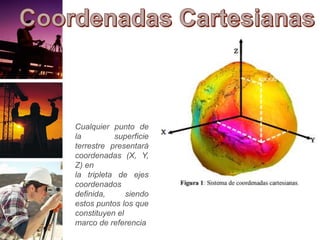

Cualquier punto de
la superficie
terrestre presentará
coordenadas (X, Y,
Z) en
la tripleta de ejes
coordenados
definida, siendo
estos puntos los que
constituyen el
marco de referencia

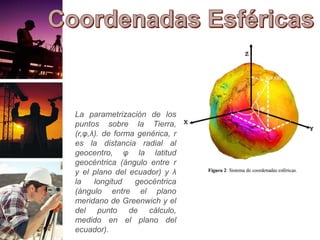

La parametrización de los
puntos sobre la Tierra,
(r,φ,λ). de forma genérica, r
es la distancia radial al
geocentro, φ la latitud
geocéntrica (ángulo entre r
y el plano del ecuador) y λ
la longitud geocéntrica
(ángulo entre el plano
meridano de Greenwich y el
del punto de cálculo,
medido en el plano del
ecuador).

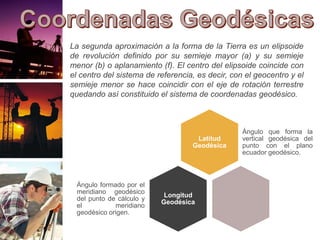

La segunda aproximación a la forma de la Tierra es un elipsoide
de revolución definido por su semieje mayor (a) y su semieje
menor (b) o aplanamiento (f). El centro del elipsoide coincide con
el centro del sistema de referencia, es decir, con el geocentro y el
semieje menor se hace coincidir con el eje de rotación terrestre
quedando así constituido el sistema de coordenadas geodésico.
Latitud
Geodésica
Ángulo que forma la
vertical geodésica del
punto con el plano
ecuador geodésico.
Longitud
Geodésica
Ángulo formado por el
meridiano geodésico
del punto de cálculo y
el meridiano
geodésico origen.

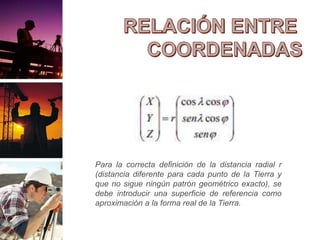

Para la correcta definición de la distancia radial r
(distancia diferente para cada punto de la Tierra y
que no sigue ningún patrón geométrico exacto), se
debe introducir una superficie de referencia como
aproximación a la forma real de la Tierra.

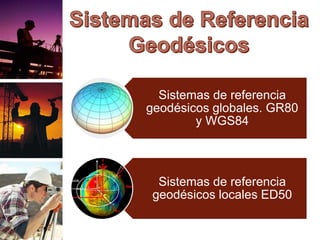

Sistemas de referencia
geodésicos globales. GR80
y WGS84
Sistemas de referencia
geodésicos locales ED50

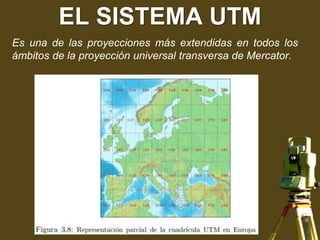

EL SISTEMA UTM
Es una de las proyecciones más extendidas en todos los
ámbitos de la proyección universal transversa de Mercator.

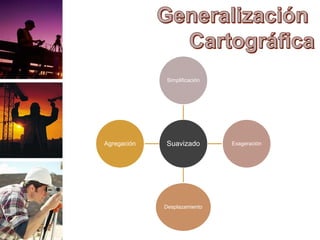

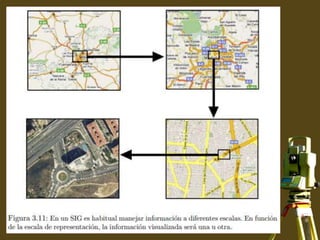

Suavizado
Simplificación
Exageración
Desplazamiento
Agregación
Simplificación: Crear elementos más sencillos que sean
más fáciles y rápidos de representar.
Suavizado. Se sustituyen formas angulosas por otras más
suaves y de menor complejidad.
Agregación. Un conjunto de varios objetos se sustituye
por uno nuevo con un menor número.
Exageración. Cuando se exagera su tamaño para que
pueda interpretarse con mayor facilidad y no perder
información en la representación.
Desplazamiento. Un objeto se representa en una posición
distinta a la que le corresponde, con el fin de garantizar su
visibilidad y obtener un resultado más claro.
Geodesia Geodesia Geodesia

Geodesia Geodesia Geodesia

  • 1.
  • 2.
    CONTENIDO • Sistemas deInformación Geográfica • Marcos de Referencias
  • 3.
    Para asignar coordenadasa un punto en función de los elementos anteriores es necesario definir un sistema de referencia. Las coordenadas geográficas han sido utilizadas tradicionalmente, y son de utilidad para grandes zonas. Otro tipo de coordenadas más intuitivas son las cartesianas, y para su obtención se requiere el concurso de una proyección cartográfica que convierta coordenadas espaciales en coordenadas planas. Hay muchos tipos de proyecciones, siendo el sistema UTM uno de los más extendidos.
  • 5.
    El sistema SIG,se forma por una serie de sub- sistema, con funciones particulares, los cuales son: Subsistema de datos Visualización y creación cartográfica Análisis
  • 6.
    Son el conjuntode mapas individuales sobre el mismo territorio que se representan utilizando una rejilla de rectángulos regulares con el mismo tamaño, en donde por cada rectángulo o píxel es asignado un número representativo del valor de la variable temática cartografiada. El píxel mediante el tamaño de la unidad regular de la rejilla (normalmente rectángulos aunque también pueden ser triángulos o hexágonos), proporcionado por la longitud de los lados de la cuadrícula
  • 7.
    Estructuración exhaustiva • Cadauna de las rejillas tienen un valor asignado. Codificación run-lenght • Procedimiento que sirve para compactar la información del mapa aprovechando el pixel contiguo a de una misma fila.
  • 8.
    1. Proyecciones cilíndricas 2.Proyecciones cónicas 3. Proyecciones azimutales
  • 9.
    Es una superficieregular como el elipsoide, presenta protuberancias y depresiones que lo diferencian.
  • 10.
    SISTEMAS DE COORDENADAS Consideramosla superficie terrestre como una elipsoide, recurrir a los elementos de la geometría esférica y usar sistemas de referencia. Las proyecciones planas toman en consideración, la geometría plana, por ser más práctica para algunas funciones.
  • 11.
    Origen: Centro demasas terrestres (atmósferas y océanos) Eje Z: Coincide con el eje de rotación terrestre. Plano Meridiano: Pasa por cualquier punto de la Tierra y contiene al eje de rotación. Eje X: Se sitúa en la dirección del plano meridiano que pasa por Greenwich y contenido en el plano ecuador. Eje Y: Contenido en el plano ecuador y perpendicular al eje X y su sentido será tal que los tres ejes formen una triple Dextrógira.
  • 12.
    Cualquier punto de lasuperficie terrestre presentará coordenadas (X, Y, Z) en la tripleta de ejes coordenados definida, siendo estos puntos los que constituyen el marco de referencia
  • 13.
    La parametrización delos puntos sobre la Tierra, (r,φ,λ). de forma genérica, r es la distancia radial al geocentro, φ la latitud geocéntrica (ángulo entre r y el plano del ecuador) y λ la longitud geocéntrica (ángulo entre el plano meridano de Greenwich y el del punto de cálculo, medido en el plano del ecuador).
  • 14.
    La segunda aproximacióna la forma de la Tierra es un elipsoide de revolución definido por su semieje mayor (a) y su semieje menor (b) o aplanamiento (f). El centro del elipsoide coincide con el centro del sistema de referencia, es decir, con el geocentro y el semieje menor se hace coincidir con el eje de rotación terrestre quedando así constituido el sistema de coordenadas geodésico. Latitud Geodésica Ángulo que forma la vertical geodésica del punto con el plano ecuador geodésico. Longitud Geodésica Ángulo formado por el meridiano geodésico del punto de cálculo y el meridiano geodésico origen.
  • 15.
    Para la correctadefinición de la distancia radial r (distancia diferente para cada punto de la Tierra y que no sigue ningún patrón geométrico exacto), se debe introducir una superficie de referencia como aproximación a la forma real de la Tierra.
  • 17.
    Sistemas de referencia geodésicosglobales. GR80 y WGS84 Sistemas de referencia geodésicos locales ED50
  • 18.
    EL SISTEMA UTM Esuna de las proyecciones más extendidas en todos los ámbitos de la proyección universal transversa de Mercator.
  • 19.
  • 20.
    Simplificación: Crear elementosmás sencillos que sean más fáciles y rápidos de representar. Suavizado. Se sustituyen formas angulosas por otras más suaves y de menor complejidad. Agregación. Un conjunto de varios objetos se sustituye por uno nuevo con un menor número. Exageración. Cuando se exagera su tamaño para que pueda interpretarse con mayor facilidad y no perder información en la representación. Desplazamiento. Un objeto se representa en una posición distinta a la que le corresponde, con el fin de garantizar su visibilidad y obtener un resultado más claro.
