1. UNIVERSIDAD NACIONAL
“José Faustino Sánchez Carrión”
FACULTAD DE INGENIERIA INDUSTRIAL,
SISTEMAS E INFORMATICA
ESCUELA PROFESIONAL DE INGENIERIA ELECTRONICA
INTRODUCCION DE REDES Y
COMUNICACIONES
Curso: Redes de Comunicaciones
Docente del curso: Ing. Michael Erick Hidalgo Ticlo
HUACHO – PERÚ
2024
TEMA

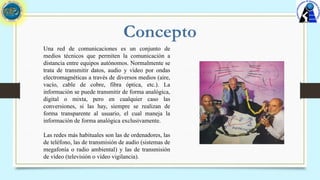

2. Concepto
Una red de comunicaciones es un conjunto de
medios técnicos que permiten la comunicación a
distancia entre equipos autónomos. Normalmente se
trata de transmitir datos, audio y vídeo por ondas
electromagnéticas a través de diversos medios (aire,
vacío, cable de cobre, fibra óptica, etc.). La
información se puede transmitir de forma analógica,
digital o mixta, pero en cualquier caso las
conversiones, si las hay, siempre se realizan de
forma transparente al usuario, el cual maneja la
información de forma analógica exclusivamente.
Las redes más habituales son las de ordenadores, las
de teléfono, las de transmisión de audio (sistemas de
megafonía o radio ambiental) y las de transmisión
de vídeo (televisión o vídeo vigilancia).

3. La capacidad de transmisión indica el número de bits por segundo que se pueden
transmitir a través de una conexión. A menudo se llama erróneamente velocidad de
transmisión (que depende de la capacidad y de otros factores) o ancho de banda
(que es la amplitud de onda utilizable). En este texto usaremos ancho de banda
como sinónimo de capacidad de transmisión excepto cuando se hable explícitamente
de frecuencias de onda.
En el contexto de velocidades o capacidades de transmisión (caudales), los prefijos
(K, M, G, ... ) se utilizan con su significado métrico de potencias de 10 (10^3, 10^6,
etc.).
Capacidad de transmisión

4. Codificaciones eléctricas
Cada nodo intermedio de una comunicación debe conocer dónde ha de enviar el paquete
que ha recibido. En el caso de los circuitos (conmutados o virtuales) solo se toma la
decisión en el inicio de la conexión. En el caso de paquetes conmutados (datagramas) se
toma la decisión con cada paquete.
Este proceso de decisión se denomina encaminamiento (routing).
La solución más sencilla pero ineficaz es enviar el paquete por todos los interfaces menos
por el que llegó (inundación). Es el funcionamiento de los concentradores. Este sistema
no se considera un protocolo de encaminamiento.
Para encaminadores (routers) sencillos se puede utilizar configuraciones estáticas de
encaminamiento.

5. Los encaminadores más modernos permiten utilizar auténticos protocolos de
encaminamiento dinámico que sirven para intercambiar información entre
encaminadores y adaptarse a situaciones cambiantes de tráfico basándose
en:
 Capacidad del enlace.
 Tráfico medio.
 Retardo.
 Fiabilidad.

6. Calidad de Servicio
La congestión es la situación en la que un equipo o una línea no puede
procesar todo el tráfico que se le envía. La congestión puede provocar
pérdida de datos y baja mucho el rendimiento de la red.
Para resolverla, en conexiones punto a punto se utiliza el control de
flujo, que puede aplicarse a nivel de enlace o de transporte.

7. Funciones R.C.

8. TIPOS DE REDES
• Por su extensión: Redes de área personal (PAN), local (LAN), extensa
(WAN)... (ver cuadro inferior).
• Por su topología: Estrella, bus, anillo, malla, mixta...
• Por su conexión física: se clasifican en redes punto a punto (unicast) y redes
multipunto o de difusión (broadcast).
• Por su técnica de transmisión de datos: líneas dedicadas, circuito
conmutado o paquetes conmutados.
• Por su uso: se clasifican en redes privadas o corporativas y redes públicas.

9. Por su extensión

10. Por su topología
La topología de una red es el diseño de las comunicaciones entre
los nodos de la red. Las topologías principales son tipo bus
compartido (o simplemente bus), estrella o anillo aunque existen
más topologías.

11. Por su extensión
● Redes punto a punto (unicast): basadas principalmente en cable y en cada conexión intervienen
solo dos equipos. Tienen problemas de tipología. Se subdividen en:
○ Simplex: inútil en redes de computadores (monodireccional).
○ Semi-dúplex (Half-duplex): envía datos cada vez en un sentido.
○ Dúplex (Full-duplex): envía datos en los dos sentidos a la vez.
En las redes semi-dúplex y dúplex se puede disponer de la misma capacidad en las dos direcciones
de transmisión (conexión simétrica) o no (conexión asimétrica).
Ejemplos de redes punto a punto: LANs en estrella con conmutadores centrales y la mayoría de
las WAN (enlaces telefónicos, X.25, Frame Relay, RDSI, ATM, etc.).

12. Por su extensión
● Redes multipunto o redes de difusión (broadcast): basadas principalmente en bus
compartido (cable bus y anillo) y redes inalámbricas (radio, satélites...); todos los
equipos comparten el mismo medio de transmisión. Tienen problemas de colisiones que
se pueden afrontar con una gestión:
○ Estática (TDM): No emite si alguien lo está haciendo.
○ Dinámica (Centralizada o Distribuida).
Las emisiones pueden estar marcadas como unicast, multicast o broadcast, pero no
garantizan la confidencialidad.
Ejemplos de redes multipunto: transmisiones vía radio o satélite, redes CATV y la
mayoría de las LANs originales (Ethernet original, FDDI, Token Ring, Inalámbricas,
etc.).

13. Por su técnica de transmisión de
datos
Líneas dedicadas. Enlace punto a punto permanente y siempre
disponible. Se utilizan principalmente en redes WAN con
velocidades prefijadas por el proveedor, generalmente simétricas y
full-dúplex. Otro caso habitual es el radio enlace. El nivel de enlace
utilizado suele ser HDLC o PPP. Suelen tener un coste elevado por lo
que solo son adecuadas si hay mucho tráfico continuo.

14. Por su técnica de transmisión de
datos
Modelos de circuito conmutado (Circuit Switching). En ellos las comunicaciones no comparten los
medios. Al iniciarse la comunicación se reserva los recursos intermedios necesarios para establecer y
mantener el circuito. Si el canal se corta se corta la comunicación. Los dispositivos mantienen
información sobre el estado de la comunicación (statusfull). Utilizado en la Red Telefónica
Conmutada (RTC) incluyendo:
● Red Telefónica Básica (RTB) -analógica-.
● Red Digital de Servicios Integrados (RDSI o ISDN) -digital-.
● GSM (Global System for Mobile Comunications) -digital por radioenlace-.
Una vez establecido el el circuito se comporta como una línea dedicada ofreciendo un transporte
físico de bits sobre el que se puede utilizar cualquier protocolo de nivel de enlace.
El costo es proporcional al tiempo y la distancia de conexión.

15. Por su técnica de transmisión de datos
Modelos de paquetes conmutados (Packet Switching). En ellos las comunicaciones se dividen en
paquetes que comparten los medios. Se pueden utilizar varios enlaces en cada interfaz físico.
Ofrece un medio físico de transmisión de datos para los equipos. Existen dos submodelos:
● Datagramas: Cada paquete debe estar delimitado e identificado y llevar la dirección destino, y
cada uno se encamina independientemente, sin que el origen y el destino tengan que pasar por un
establecimiento de comunicación previo. En este modelo no sabemos si los paquetes van a llegar
todos ni si van a llegar por orden (ni si van a llegar sin errores). Los dispositivos no mantienen
información sobre el estado de la comunicación (stateless). Es el modelo más sencillo de
implementar y el único que soporta multidifusión (multicast). Se puede asimilar al sistema de
correo tradicional.

16. Por su técnica de transmisión de
datos
Modelos de paquetes conmutados
● Circuitos virtuales (VC: Virtual Circuit): Simula un circuito conmutado, pero
compartiendo los medios.
Primero se establece una conexión y los equipos intermedios reservan una parte de
sus recursos; después todos los paquetes siguen la misma ruta ordenadamente.
Este modelo es utilizado en telefonía digital GPRS y redes como X.25, Frame
Relay o ATM.
○ PVC (Permanent VC): Los PVC son circuitos virtuales definidos
estáticamente y permanentes.
○ SVC (Switched VC): Se establecen y terminan a petición del usuario
de forma dinámica. La implementación de circuitos virtuales es más
compleja que la de circuitos permanentes.
