Diseño de Mobiliario II

Calculo de tela: Sofá
Ede Espino 15-0584
Proveedor: Ikea
Modelo: KARLSTAD
Referencia: 391.326.98
Características: Sofá 3 plazas
Medidas Generales:
Ancho: 205 cm

Fondo: 93 cm

Profundidad del asiento: 56 cm

Altura del asiento: 45 cm

Altura: 80 cm
PIEZA DE MOBILIARIO:
SOFÁ
Medidas Cojines Asiento:
82,05 cm L x 56 cm F x 20 cm
A
Medidas Cojines Respaldo:
82,05 cm L x 46 cm F x 20 cm
A

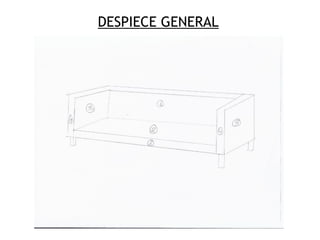

DESPIECE GENERAL
Medida del respaldo x 1 unidad – PIEZA 1
50 + 20 + 30 + 0,025 (dobladillo)+ 0,025 (db) = 100,05 cm L x 205 cm A
Medida asiento y frontal x 1 unidad – PIEZA 2
56 + 20 + 0,025 (db)+ 0,025 (db) = 76,05 cm L x 205 cm A
Laterales pieza rectangular x 4 unidades – PIEZA 3
93 + 0,025(db) + 0,025(db) = 93,05 X 50 cm
Laterales pieza alargada x 2 unidades – PIEZA 4
50 +50 + 93 + 0,025(db) + 0,025(db) = 193,05 cm x 10 cm
ESTRUCTURA
COJINES ASIENTOS
Medida de los cojines de asiento x 2 unidades
TAPAS X 4: 82,5 + 0,025 (db)+ 0,025 (db) = 82,55 cm L x 53,05 cm A
53 + 0,025 (db)+ 0,025 (db) = 53,05 cm A
CONTORNO X 2: 82,5 + 82,5 + 53 + 53 + 0,025 (db)+ 0,025 (db) = 271,05 cm
Medida de los cojines de respaldo x 2 unidades
TAPAS X 4: 82,5 + 0,025 (db)+ 0,025 (db) = 82,55 cm L x 43,05 cm A
43 + 0,025 (db)+ 0,025 (db) = 53,05 cm A
CONTORNO X 2: 82,5 + 82,5 + 43 + 43 + 0,025 (db)+ 0,025 (db) = 271,05 cm
DESPIECE GENERAL

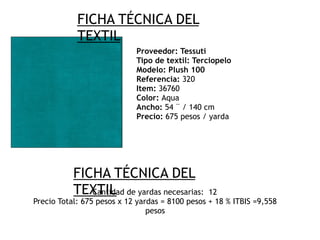

FICHA TÉCNICA DEL
TEXTIL
Proveedor: Tessuti
Tipo de textil: Terciopelo
Modelo: Plush 100
Referencia: 320
Item: 36760
Color: Aqua
Ancho: 54 ¨ / 140 cm
Precio: 675 pesos / yarda
FICHA TÉCNICA DEL
TEXTILCantidad de yardas necesarias: 12
Precio Total: 675 pesos x 12 yardas = 8100 pesos + 18 % ITBIS =9,558
pesos
Cálculo tela sofá

Cálculo tela sofá

  • 1.
    Diseño de MobiliarioII
 Calculo de tela: Sofá Ede Espino 15-0584
  • 2.
    Proveedor: Ikea Modelo: KARLSTAD Referencia: 391.326.98 Características:Sofá 3 plazas Medidas Generales: Ancho: 205 cm
 Fondo: 93 cm
 Profundidad del asiento: 56 cm
 Altura del asiento: 45 cm
 Altura: 80 cm PIEZA DE MOBILIARIO: SOFÁ Medidas Cojines Asiento: 82,05 cm L x 56 cm F x 20 cm A Medidas Cojines Respaldo: 82,05 cm L x 46 cm F x 20 cm A
  • 3.
    DESPIECE GENERAL Medida delrespaldo x 1 unidad – PIEZA 1 50 + 20 + 30 + 0,025 (dobladillo)+ 0,025 (db) = 100,05 cm L x 205 cm A Medida asiento y frontal x 1 unidad – PIEZA 2 56 + 20 + 0,025 (db)+ 0,025 (db) = 76,05 cm L x 205 cm A Laterales pieza rectangular x 4 unidades – PIEZA 3 93 + 0,025(db) + 0,025(db) = 93,05 X 50 cm Laterales pieza alargada x 2 unidades – PIEZA 4 50 +50 + 93 + 0,025(db) + 0,025(db) = 193,05 cm x 10 cm ESTRUCTURA COJINES ASIENTOS Medida de los cojines de asiento x 2 unidades TAPAS X 4: 82,5 + 0,025 (db)+ 0,025 (db) = 82,55 cm L x 53,05 cm A 53 + 0,025 (db)+ 0,025 (db) = 53,05 cm A CONTORNO X 2: 82,5 + 82,5 + 53 + 53 + 0,025 (db)+ 0,025 (db) = 271,05 cm Medida de los cojines de respaldo x 2 unidades TAPAS X 4: 82,5 + 0,025 (db)+ 0,025 (db) = 82,55 cm L x 43,05 cm A 43 + 0,025 (db)+ 0,025 (db) = 53,05 cm A CONTORNO X 2: 82,5 + 82,5 + 43 + 43 + 0,025 (db)+ 0,025 (db) = 271,05 cm
  • 4.
  • 5.
    FICHA TÉCNICA DEL TEXTIL Proveedor:Tessuti Tipo de textil: Terciopelo Modelo: Plush 100 Referencia: 320 Item: 36760 Color: Aqua Ancho: 54 ¨ / 140 cm Precio: 675 pesos / yarda FICHA TÉCNICA DEL TEXTILCantidad de yardas necesarias: 12 Precio Total: 675 pesos x 12 yardas = 8100 pesos + 18 % ITBIS =9,558 pesos
