El documento compara las propiedades del mimbre y el ratán, y describe sus usos para la fabricación de muebles. Luego, presenta los planos y vistas 3D de un mueble de entrada diseñado para almacenar paraguas, sombrillas, correspondencia y otros artículos. El mueble combina una estructura de ratán con una cubierta de mimbre para proporcionar flexibilidad y resistencia.

1. MUEBLE HOLA
Ede Espino 15-0584

2. INVESTIGACIÓN

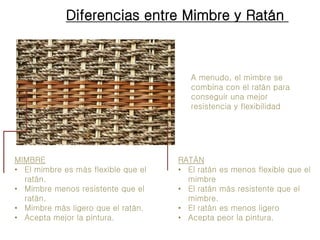

3. A menudo, el mimbre se
combina con el ratán para
conseguir una mejor
resistencia y flexibilidad
RATÁN
• El ratán es menos flexible que el
mimbre
• El ratán más resistente que el
mimbre.
• El ratán es menos ligero
• Acepta peor la pintura.
MIMBRE
• El mimbre es más flexible que el
ratán.
• Mimbre menos resistente que el
ratán.
• Mimbre más ligero que el ratán.
• Acepta mejor la pintura.
Diferencias entre Mimbre y Ratán

4. MIMBRE / WICKER
• El mimbre es un arbusto que se obtiene
de una gran cantidad de países, aunque
se cree que su origen es el Antiguo
Egipto.
• Se trata de una planta que crece en zonas
de campo de forma natural, lo que le
confiere unas capacidades especiales y
resistencia superior a otros elementos
similares.
• El mimbre cuenta con características muy
destacables:
• Flexibilidad casi perfecta,
• Posibilidad de utilizar materiales
como pinturas o barnices, ya que los
absorbe y no se desgranan.
• Material muy ligero que ayuda en su
transporte.

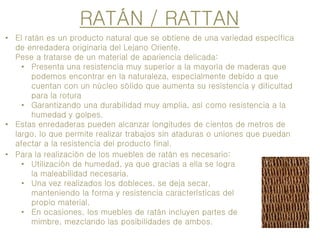

5. RATÁN / RATTAN
• El ratán es un producto natural que se obtiene de una variedad específica
de enredadera originaria del Lejano Oriente.
Pese a tratarse de un material de apariencia delicada:
• Presenta una resistencia muy superior a la mayoría de maderas que
podemos encontrar en la naturaleza, especialmente debido a que
cuentan con un núcleo sólido que aumenta su resistencia y dificultad
para la rotura
• Garantizando una durabilidad muy amplia, así como resistencia a la
humedad y golpes.
• Estas enredaderas pueden alcanzar longitudes de cientos de metros de
largo, lo que permite realizar trabajos sin ataduras o uniones que puedan
afectar a la resistencia del producto final.
• Para la realización de los muebles de ratán es necesario:
• Utilización de humedad, ya que gracias a ella se logra
la maleabilidad necesaria.
• Una vez realizados los dobleces, se deja secar,
manteniendo la forma y resistencia características del
propio material.
• En ocasiones, los muebles de ratán incluyen partes de
mimbre, mezclando las posibilidades de ambos.

6. MEMORIA
DESCRIPTIVA

7. Planteamiento del Proyecto
Diseñar un mobiliario multifuncional para la entrada de una residencia,
oficina, apartahotel o un hotel Boutique.
Objetivos Generales
• Desarrollar un diseño que cumpla todas las expectativas del cliente:
conceptuales, funcionales y económicas.
Objetivos Específicos
• Dicho diseño deberá en el lugar designado previamente ya existente. Debe
de ser un mueble de almacenamiento para los siguientes enseres:
paraguas, sombrillas, correspondencia, revistas, libros y llaves.
Justifiación
Se debe de reformular y replantear la utilidad y funcionalidad del espacio
Alcance
• Diseñar un mobiliario innovador pero que a la vez cumpla con el concepto
de diseño y funcionalidad requerida por los futuros usuarios.
Memoria Descriptiva

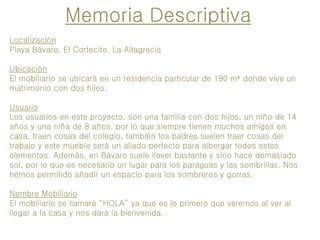

8. Localización
Playa Bávaro, El Cortecito. La Altagracia
Ubicación
El mobiliario se ubicará en un residencia particular de 190 m² donde vive un
matrimonio con dos hijos.
Usuario
Los usuarios en este proyecto, son una familia con dos hijos, un niño de 14
años y una niña de 8 años, por lo que siempre tienen muchos amigos en
casa, traen cosas del colegio, también los padres suelen traer cosas del
trabajo y este mueble será un aliado perfecto para albergar todos estos
elementos. Además, en Bávaro suele llover bastante y sino hace demasiado
sol, por lo que es necesario un lugar para los paraguas y las sombrillas. Nos
hemos permitido añadir un espacio para los sombreros y gorras.
Nombre Mobiliario
El mobiliario se llamará “HOLA” ya que es lo primero que veremos al ver al
llegar a la casa y nos dará la bienvenida.
Memoria Descriptiva

9. INSPIRACIÓN

10. Necesidades
Lugar en el que se va a ubicar
Paraguas
Revistas
Libros
Llaves
Sombrillas
Cartas
Sombreros

11. Concepto de Diseño
Se tomo como referencia los muebles panelados de los años 70 los cuales
normalmente estaban en las entradas de las casa estos solían, albergar la
mayoría de elementos que nuestro diseño requiere. Además, para que este se
acoplara a la residencia de la playa, se pensó en hacerlo en fibra también,
muy popular en esos años, fibras como el mimbre, el ratán, la rafia, el
esparto, el bambú, la caña o el yute.
Para este diseño en particular se utilizó una estructura de ratán con cubierta
de mimbre para hacerlo más resistente de cara a la carga que va a soportar.
Se tomarán líneas rectas y asimetrías pero ordenadas para darle movimiento
al mueble sin llegar a ser desordenado ya que, el principal motivo del diseño
es albergar todo los elementos de una manera ordenada.

12. PLANOS

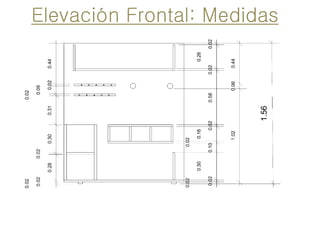

14. Elevación Frontal: Medidas

15. Planta: Medidas
Elevación
Frontal: Medida

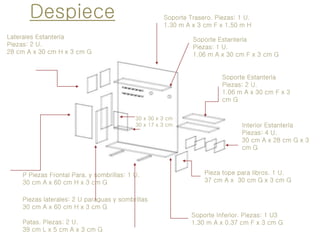

16. Despiece Soporte Trasero. Piezas: 1 U.
1.30 m A x 3 cm F x 1.50 m H
Soporte Inferior. Piezas: 1 U3
1.30 m A x 0.37 cm F x 3 cm G
Laterales Estantería
Piezas: 2 U.
28 cm A x 30 cm H x 3 cm G
Patas. Piezas: 2 U.
39 cm L x 5 cm A x 3 cm G
Piezas laterales: 2 U paraguas y sombrillas
30 cm A x 60 cm H x 3 cm G
Soporte Estantería
Piezas: 1 U.
1.06 m A x 30 cm F x 3 cm G
P Piezas Frontal Para. y sombrillas: 1 U.
30 cm A x 60 cm H x 3 cm G
Soporte Estantería
Piezas: 2 U.
1.06 m A x 30 cm F x 3
cm G
Interior Estantería
Piezas: 4 U.
30 cm A x 28 cm G x 3
cm G
Pieza tope para libros. 1 U.
37 cm A x 30 cm G x 3 cm G
30 x 30 x 3 cm
30 x 17 x 3 cm

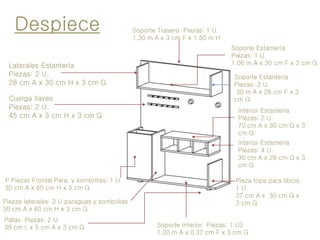

17. Patas. Piezas: 2 U.
39 cm L x 5 cm A x 3 cm G
Piezas laterales: 2 U paraguas y sombrillas
30 cm A x 60 cm H x 3 cm G
P Piezas Frontal Para. y sombrillas: 1 U.
30 cm A x 60 cm H x 3 cm G
Laterales Estantería
Piezas: 2 U.
28 cm A x 30 cm H x 3 cm G
Despiece Soporte Trasero. Piezas: 1 U.
1.30 m A x 3 cm F x 1.50 m H
Soporte Inferior. Piezas: 1 U3
1.30 m A x 0.37 cm F x 3 cm G
Soporte Estantería
Piezas: 1 U.
1.06 m A x 30 cm F x 3 cm G
Soporte Estantería
Piezas: 2 U.
30 m A x 28 cm F x 3
cm G
Interior Estantería
Piezas: 4 U.
30 cm A x 28 cm G x 3
cm G
Pieza tope para libros.
1 U.
37 cm A x 30 cm G x
3 cm G
Interior Estantería
Piezas: 2 U.
70 cm A x 30 cm G x 3
cm G
Cuelga llaves
Piezas: 2 U.
45 cm A x 3 cm H x 3 cm G

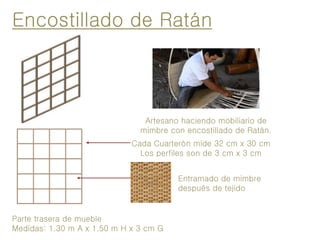

18. Artesano haciendo mobiliario de
mimbre con encostillado de Ratán.
Encostillado de Ratán
Cada Cuarterón mide 32 cm x 30 cm
Los perfiles son de 3 cm x 3 cm
Parte trasera de mueble
Medidas: 1.30 m A x 1.50 m H x 3 cm G
Entramado de mimbre
después de tejido

19. Encostillado de Ratán
Cada Cuarterón mide 32 cm x 30 cm
Los perfiles son de 3 cm x 3 cm
Encostillado soporte inferior
Todos los encostillados funcionan
igual se le hace la estructura a la pieza
según su forma y cada 30 cm lleva se
repite la misma, con fin de que esta
sirva de soporte para tejer la fibra.
Encostillado paraguas

20. VISTAS 3D

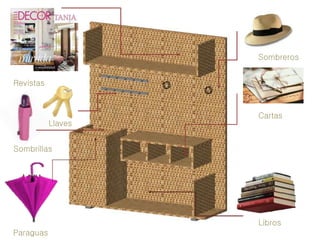

21. Paraguas
Sombrillas
Revistas
Libros
Cartas
Sombreros
Llaves

22. Isométrica Derecha Isométrica Izquierda
Vistas 3D

23. Vista Lateral Izquierda Vista Lateral Derecha
Vistas 3D
Mimbre
Materiales
Acero
para patas
Acero
para
colgadores
llaves y
sombreros

24. VISTAS 3D EN
EL ESPACIO

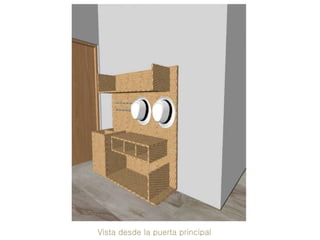

25. Vista desde la puerta principal

26. Vista desde el baño de servicio

27. Vista desde la cocina

28. VISTAS
MAQUETA
