1. INTEGRANTES
CHACHAGUA ORELLANA ALEX ANOTONIO
GARCIA MARIN JOSE MANUEL
HERNANDEZ MENDEZ DANIEL ISAIAS
HERNANDEZ VIANA BYRON JOSUE
Obtenido de: http://www.slideshare.net/orellana_22/cluster-sql-server

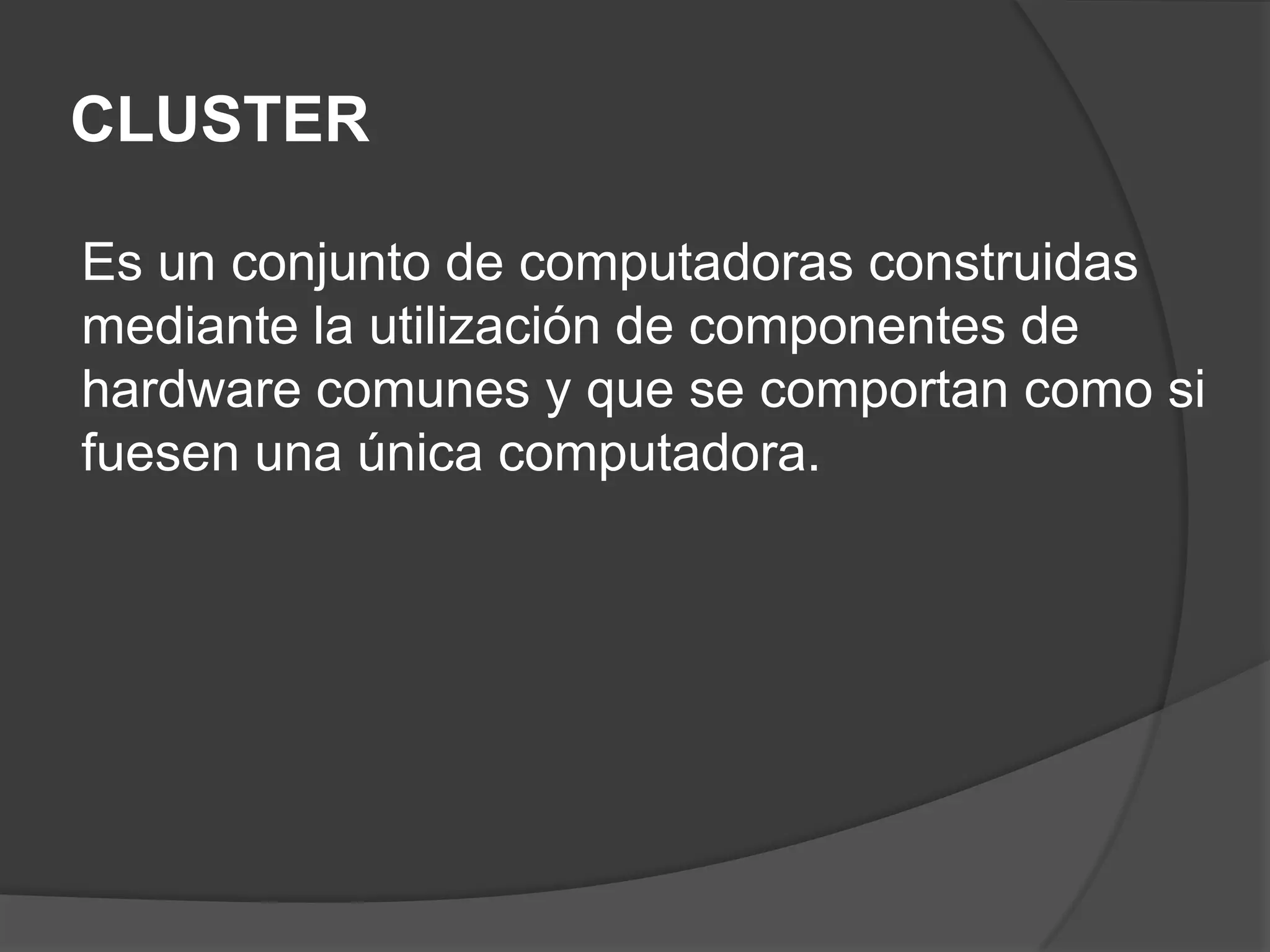

2. CLUSTER
Es un conjunto de computadoras construidas
mediante la utilización de componentes de
hardware comunes y que se comportan como si
fuesen una única computadora.

3. ALTA DISPONIBILIDAD
 Mercado global
 Servidores vulnerables
 Servicios siempre disponibles

4. IMPORTANCIA DE LA ALTA
DISPONIBILIDAD
 Es inevitable la inactividad de un
servidor
 Actualizar software
 Seguridad
 Accidentes
 Cortes de energía
 Desastres

5. CLUSTER DE CONMUTACION
POR ERROR
 Cada nodo monitorea los otros nodos
 Failover se activa si uno falla
(automáticamente)
 Otro nodo inicia la aplicación partiendo
de lo ultimo guardado en el disco
compartido
 Durante la conmutación puede haber
una leve interrupción

6. CLUSTER EN WINDOWS
SERVER 2008 R2
 Menor costo
 Es mas simple
 Lo nuevo:
 Volúmenes compartidos del cluster
 Live migration
 256 núcleos soportados
 Acceso Direct Access

7. SOFTWARE NECESARIO
 Windows Server 2008 R2 enterprise,
datacenter
 Microsoft Hyper-V server 2008 R2
 Windows Unified Data Storage Server
Enterprise
 Sql server 2008 Developer

8. ARQUITECTURAS
 x64 bits, 16 nodos como máximo en
cluster
 IA 64 bits, 8 nodos como máximo
 X86, el soporte ya esta por desaparecer

9. COMO CREAR EL CLUSTER
 2 o más servidores
 2 tarjetas de red por servidor
 Una para red publica
 Una interna (comunicación interna)
 Almacenamiento compartido(visible
para todos los nodos)
 Configuración de red depende del
trafico y servicio a prestar

10. REQUISITOS DE HARDWARE
 Requerimientos para server 2008 R2
 Todos los componentes deben tener logo
 Pasar la validación

11. VALIDAR CLUSTER
 Pasar con la herramienta
 Herramienta previa o posterior al
montaje del cluster

12. Almacenamiento del cluster
 Server 2008 R2 Soporta:
 Fibre canal
 Iscsi
 sas

13. DISEÑO DE RED
 Integra tcp/ip
 Multiples redes para adicionar
redundancia
 Tuneling ipv4, ipv6
 Ip estática o dinámica
 Los nodos pueden estar en la subredes
distintas, logando multi-site clustering

14. ROLES Y CARACTERISTICAS
SOPORTADAS
 Comunes para server 2008
 Hiper-v(virtualización confiable)
 Sql
 Exchange (intercambio)
 File server
 Nuevos para server 2008 r2
 Dfs-Replicación
 Remote desktop cb (conection broker)

15. ADMINISTRACION DEL
CLUSTER
 Línea de comandos (cluster.exe)
 Wmi (consola de administración)
 Failover cluster mmc (Microsoft
Management Console)
 Power shell
 Scom/mom

16. Pasos previos para instalar
clúster en Windows server 2008
1- Instalar característica de clúster
2- Validar configuración de clúster
3- Crear el clúster
4- Agregar nodos al clúster

17. 1- Instalar caracteristica de cluster de
conumtacion por error

18. Seleccionar «Cluster de conmutación
por error»

19. Esperar a que se instale….

20. 2- Validar configuracion

21. Validar cluster

22. 3- Crear cluster

23. Asignarle un nombre y una IP al
cluster

24. 4- Agregar nodos al cluster

25. Ejecutar la validación

26. Nodos agregados

28. Creándolo….

29. Nombre y descripción

30. Especificando IQN

31. Finalizando…

32. Disco virtual…

33. Tamaño

34. Montarlo, particionarlo y
formatearlo

36. 1 Instalar .NET 3.5 SP1
 Es necesario disponer de .NET 3.5 sp1
antes de instalar SQL Server 2008.
Como paso previo a la instalación de
SQL Server, se puede planificar puesto
que su instalación requiere reinicio. En
cualquier caso, el propio proceso de
instalación de SQL Server 2008 detecta
si existe el runtime .NET 3.5 SP1 y si no
es así, lo instala.

37. 2 Instalar Windows Installer
4.5
 Es necesario disponer de la version
Windows installer 4.5 para poder
realizar la instalación de SQL Server
2008. Puesto que el propio DVD de
instalación de SQL Server ya lo posee,
también se puede instalar durante el
proceso de instalación.

38. 3 Instalación de SQL Server
2008 sobre Clúster de W2k8
 El proceso de instalación del clúster de
SQL Server 2008 requiere realizarse
sobre un nodo del clúster de Windows
Server 2008 previamente montado

39. 3.1 Instalación del primer
nodo del Clúster de SQL
Server 2008

40. 3.2 VALIDACIONES PREVIAS A
INSTALACION DE SQL SERVER

41. 3.2 VALIDACION DE
CLUSTER

43. Definir nombre de cluster,
instancia y ubicación de instancia

44. Nombre del Grupo Cluster

45. Elegir Disco de Cluster

46. Qué red escuchara nuestro
Cluster

47. Resumen de la
Configuración

48. Inicia la Instalación

49. Administración de FailOver Cluster

50. Comprobar la versión

51. Agregar nuevo Nodo

52. Validación del Cluster

53. Registrarse en el cluster

54. Seleccionar el Cluster al que
nos uniremos

55. Resumen de Cluster

56. Ver servicios que estén activos

57. Verificar que Funciona el
Cluster
Se trata de mover las funciones de este nodo a otro en el
cluster, y en este caso se observa que efectivamente nos
aparece el nodo 1

58.  Y ahora se observa que nuestro nodo 2
esta corriendo sobre el nodo 1
