1. Colegio de Educación Profesional Técnica.
Conalep Estado de México.
Tlalnepantla 1 #193.
¿Cómo Armar una Computadora?
Alumno: Jorge Rosas Guadarrama.
Grupo: 203.
Fecha: 16/Mayo/2014

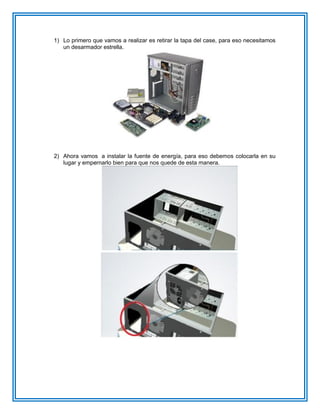

2. 1) Lo primero que vamos a realizar es retirar la tapa del case, para eso necesitamos
un desarmador estrella.
2) Ahora vamos a instalar la fuente de energía, para eso debemos colocarla en su
lugar y empernarlo bien para que nos quede de esta manera.

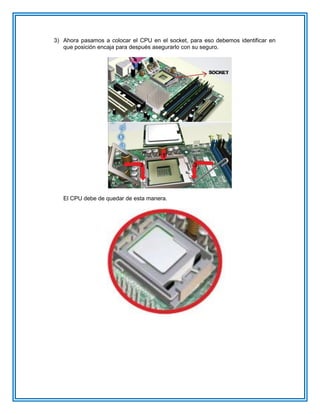

3. 3) Ahora pasamos a colocar el CPU en el socket, para eso debemos identificar en
que posición encaja para después asegurarlo con su seguro.
El CPU debe de quedar de esta manera.

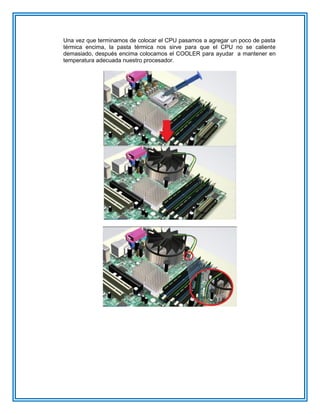

4. Una vez que terminamos de colocar el CPU pasamos a agregar un poco de pasta
térmica encima, la pasta térmica nos sirve para que el CPU no se caliente
demasiado, después encima colocamos el COOLER para ayudar a mantener en
temperatura adecuada nuestro procesador.

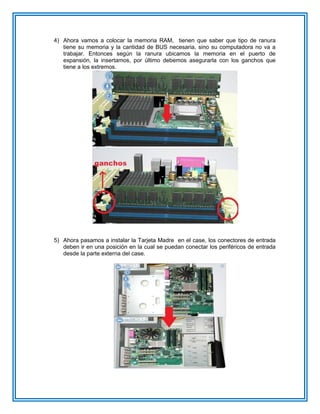

5. 4) Ahora vamos a colocar la memoria RAM, tienen que saber que tipo de ranura
tiene su memoria y la cantidad de BUS necesaria, sino su computadora no va a
trabajar. Entonces según la ranura ubicamos la memoria en el puerto de
expansión, la insertamos, por último debemos asegurarla con los ganchos que
tiene a los extremos.
5) Ahora pasamos a instalar la Tarjeta Madre en el case, los conectores de entrada
deben ir en una posición en la cual se puedan conectar los periféricos de entrada
desde la parte externa del case.

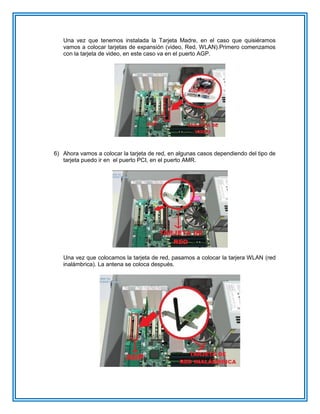

6. Una vez que tenemos instalada la Tarjeta Madre, en el caso que quisiéramos
vamos a colocar tarjetas de expansión (video, Red, WLAN).Primero comenzamos
con la tarjeta de video, en este caso va en el puerto AGP.
6) Ahora vamos a colocar la tarjeta de red, en algunas casos dependiendo del tipo de
tarjeta puedo ir en el puerto PCI, en el puerto AMR.
Una vez que colocamos la tarjeta de red, pasamos a colocar la tarjera WLAN (red
inalámbrica). La antena se coloca después.

7. 7) Ahora que hemos terminado de instalar las tarjetas, vamos a instalar nuestras
unidades internas (Disco Duro, Disquetera, etc.).Primero colocamos el disco duro
de tal manera que encaje en el compartimiento de unidades 3.5, lo alineamos con
los orificios del chasis para así poder empernarlo.
Una vez que colocamos el disco duro, pasamos a colocar la lectora de DVD por la
parte externa del case, en el compartimiento de unidades frontal.
De la misma manera colocamos las disquetera, solo que esta va a ir en el
compartimiento inferior.

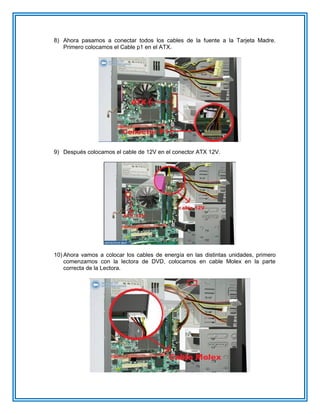

8. 8) Ahora pasamos a conectar todos los cables de la fuente a la Tarjeta Madre.
Primero colocamos el Cable p1 en el ATX.
9) Después colocamos el cable de 12V en el conector ATX 12V.
10) Ahora vamos a colocar los cables de energía en las distintas unidades, primero
comenzamos con la lectora de DVD, colocamos en cable Molex en la parte
correcta de la Lectora.

9. 11) Pasamos a colocar el cable Berg en la disquetera.
En este caso el disco duro tiene una entrada SATA; entonces se coloca el cable
SATA al disco duro, en el caso de que no sea SATA, se le coloca otro cable
Molex.
12) Ahora pasamos a colocar nuestro cable SATA en el puerto SATA de la Tarjeta
Madre, nos aseguramos que este bien conectado, después conectamos el otro
extremo en el disco duro.

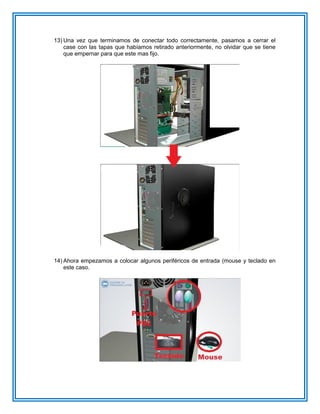

10. 13) Una vez que terminamos de conectar todo correctamente, pasamos a cerrar el
case con las tapas que habíamos retirado anteriormente, no olvidar que se tiene
que empernar para que este mas fijo.
14) Ahora empezamos a colocar algunos periféricos de entrada (mouse y teclado en
este caso.

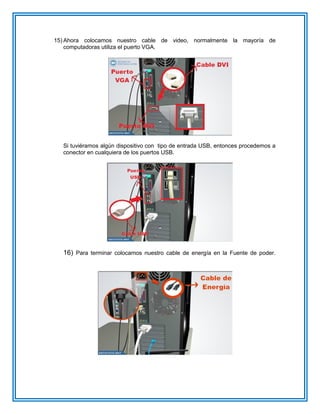

11. 15) Ahora colocamos nuestro cable de video, normalmente la mayoría de
computadoras utiliza el puerto VGA.
Si tuviéramos algún dispositivo con tipo de entrada USB, entonces procedemos a
conector en cualquiera de los puertos USB.
16) Para terminar colocamos nuestro cable de energía en la Fuente de poder.

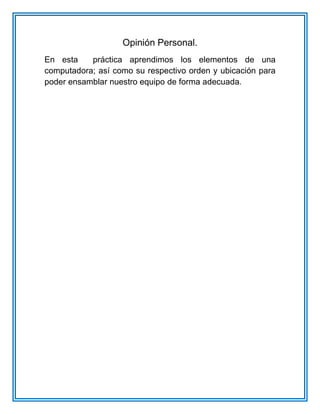

12. Opinión Personal.
En esta práctica aprendimos los elementos de una
computadora; así como su respectivo orden y ubicación para
poder ensamblar nuestro equipo de forma adecuada.
