Este documento ofrece instrucciones paso a paso para ensamblar una computadora personal (PC) desde cero. Explica cómo instalar componentes como la tarjeta madre, la unidad de disco duro, la unidad óptica, la memoria RAM, la unidad de procesamiento y el enfriador dentro del gabinete, y conectar los cables de alimentación y datos correctamente. También advierte revisar cuidadosamente la conexión de cables para evitar fallas y probar la PC una vez ensamblada para resolver cualquier error.

1. Hugo acosta serna
Vidal morales Karen 201

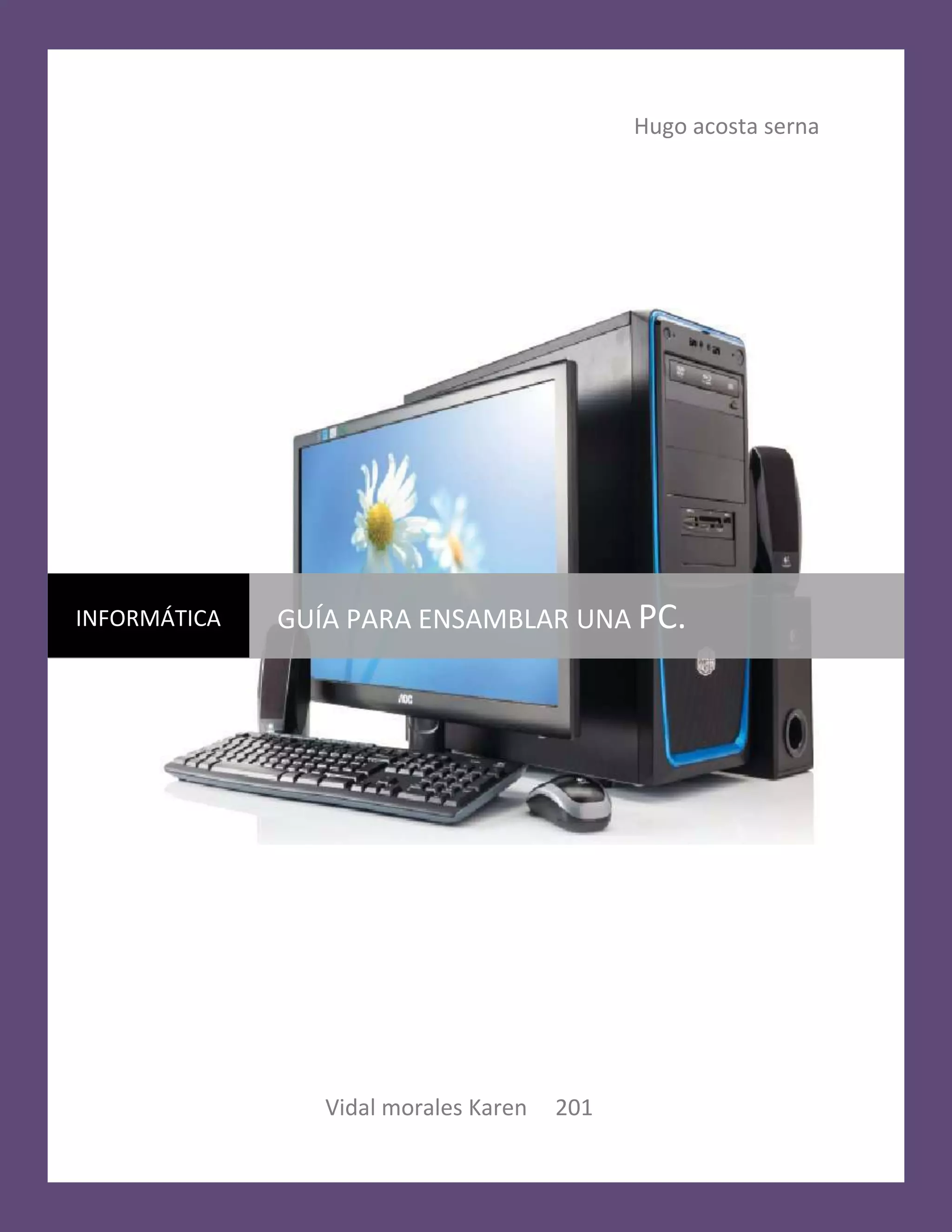

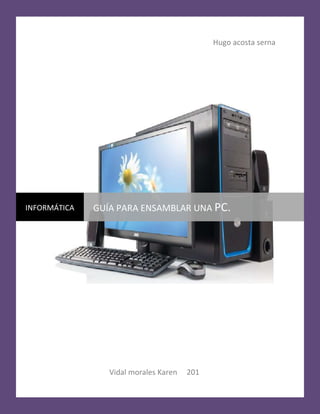

INFORMÁTICA GUÍA PARA ENSAMBLAR UNA PC.

3. Tornillos para armar una pc.
Desarmadores.
Cuando abres la tapa del gabinete,
a) el gabinete puede contar con la fuente de poder además de los cables de reset, leds y el ventilador
b) también puede que el gabinete no tenga la fuente de poder y que se la tengas que ensamblar.
si el gabinete es nuevo tienes que quitarle las ranuras correspondientes para que se puedan colocar los cables y la
tarjeta madre se pueda colocar bien.

4. ahora lo que tienes que hacer es colocar la tarjeta madre dentro del gabinete y observar que hay algunas piezas
de metal que tapan las salidas de los puertos, así que saca la tarjeta madre y quita las chapitas con cuidado para
que no te cortes, puedes ayudarte con un destornillador o unas pinza pequeña.
ya que hayas quitado loas chapitas que obstruyen las salidas podrás ver que la tarjeta madre se puede colocar bien.
así que marcaras los lugares donde se atornillara la tarjeta madre ya que ahí será los lugares donde se pondrán los apoyos.

5. Lo siguiente es colocar unos soportes en el gabinete para que cuando se coloque la tarjeta madre no rose con el metal pues de lo
contrario se puede dañar.
Deberás saber que hay tres tipos de soportes y todos son buenos pero los colocarás de acuerdo a tu gabinete.
La primera opción es colocar unos soportes que parecen tornillos huecos (en la imagen izquierda se muestran) estas
soportes se enroscan con las manos de manera muy sencilla.
enseguida colocaremos los elementos de la placa madre.
primero colocaremos el microprocesador, y como tocaremos la tarjeta madre podemos dañarla con la carga eléctrica de nuestro
cuerpo, así que para esto nos podemos colocar una pulsera antiestática, la cual se muestra en la imagen izquierda. es muy

6. importante hacer con mucho cuidado este paso porque de no hacerlo bien podemos dañar el microprocesador y tener que
conseguir uno nuevo.
los microprocesadores actuales tienen los pines que hay que colocarlos en los huequitos dela basa en el gabinete.
* el microprocesador es montado sobre una pieza llamada zócalo o slot, debes levantar la palanca que está en el zócalo, hay
una muesca en el microprocesador que corresponde a un agujero que falta en el zócalo; coloca tus dedo a los lados del
microprocesador y ponlo en el zócalo, mueve con los dedos el microprocesador para ajustar bien, enseguida baja la palanca del
zócalo, para que se enchufe bien.

7. también puedes aplicar un poco de pasta térmica si así lo deseas, pero debe ser una cantidad mínima pues con el tiempo se
embarra y queda batido. en algunas ocasiones no es necesario ya que ya está incluido.
en algunas ocasiones el enfriador y ventilador del microprocesador ya están armados, si no es tu caso a continuación te
explicaremos como debes hacerlo.

8. coloca el radiador del enfriador como de muestra en la imagen, enseguida coloca el separador, por último el ventilador.
cuando ya esté armado coloca los tornillos necesarios y ajústalos bien. ahora ya está listo para que lo coloques encima del
zócalo.
nota: no olvides conectar el cable del ventilador con la tarjeta madre

9. como último elemento de la tarjeta madre para instalar tenemos a la memoria ram la cual se va a colocar en los conectores de
memoria ddr. la forma en que lo harás es muy sencilla, las tarjeta ram por lo general tienen una muesca que corresponde a una
parte tapada en el conector, así que de acuerdo a ello, colocarás la tarjeta ram, la debes apretar con los dedos en cada extremo al
mismo tiempo para hasta que entre perfectamente.
la unidad de cd-rom se instala en la posición que se muestra en la imagen, las letras van hacia arriba, la manera de colocarlo es
desde la parte exterior del gabinete, en la ranura de cd se coloca primero entra la parte trasera, en donde se encuentran los
cables, para que la parte de los botones que afuera.

10. luego se colocan dos tornillos para que se sujete bien.
de esta manera los cables que quedaron en la parte interna del gabinete se podrán colocar en el lugar correspondiente de la
tarjeta madre.
el disco duro se coloca por debajo de la unidad de cd-room o dvd.
el disco duro se instala desde la parte interna del gabinete y se le colocan dos tornillos para que se sujeten bien. la parte en
donde están las letras debe ir hacia arriba y la parte donde están los conectores debe estar por la parte donde está la tarjeta
madre.

11. en la siguiente parte te explicaremos el lugar en el que debes conectar los cables para el buen funcionamiento de tu pc, es una de
las cosas más importantes, pues de no hacerlo bien tu ordenador puede tener fallas.
el cable o conector atx, se coloca en la ranura atx, es aquella de 20 o 24b terminales. acuérdate que el cable atx viene de la
fuente de poder y se coloca en la tarjeta madre.
el otro conector que viene de la fuente de poder es el de cuatro terminales, y se conecta en la ranura con la misma forma.

12. guiándonos por las indicaciones del manual de la placa base, conectamos los cables de encendido (pwr sw), reset, indicador de
encendido (pwr led), disco duro (hdd led) y altavoz del sistema (speaker). este altavoz suele ir incorporado en la caja, pero hay
algunas placas que lo traen incorporado en la placa base o como un elemento auxiliar.
en la tarjeta madre debe haber un cuadro donde te indique como debes colocar cada uno de los conectores.
por lo general:
el cable power led positivo es verde
el cable power led negativo es blanco
power sw vienen dos juntos uno azul y uno blanco.
hdd led vienen dos juntos uno rojo y uno blanco
reset vienen dos juntos uno blanco y uno naranja.

13. el cable ide, se sigue utilizando todavia aunque esta siendo remplazado por el cable sata o ata.
En algunas ocasiones clocaras el cable sata en vez del ide y se hace lo mismo una parte se coloca en la tarjeta madre y la otra en
el disco duro.
Cuando termines de ensamblar la pc enciendela, es probable que no prenda pero de los errores se aprende y no te sientas mal a
cualquiera le puede suceder lo importante es que no te desanimes. en caso de que esto te suceda debes revisar que los cables
esten bien conectados, o revgisar que esten en el lugar que les corresponde.
