El documento describe la historia y evolución de varias tecnologías de comunicación como el telégrafo, teléfono y radio. Explica los inventos clave como el telégrafo óptico, sistema Morse, teléfono de Bell, diodo y transistor. También cubre el desarrollo del teléx, belinógrafo, radio y sus aplicaciones actuales como internet y satélites.

1. Estudio sobre las técnicas de comunicación Historia del telégrafo, el teléfono y la radio comunicación. Incluir el telégrafo óptico, sistema Morse, télex, belinógrafo, el diodo, triodo y transistor

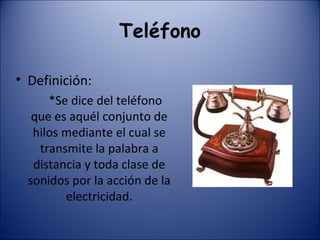

2. Teléfono Definición: *Se dice del teléfono que es aquél conjunto de hilos mediante el cual se transmite la palabra a distancia y toda clase de sonidos por la acción de la electricidad.

3. Inicios -1857: Antonio Meucci -1860: J.P Reis -1876: Alexander Graham Bell

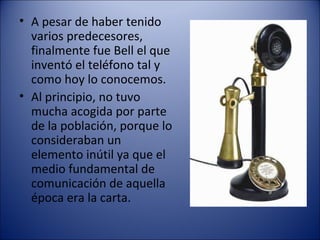

4. A pesar de haber tenido varios predecesores, finalmente fue Bell el que inventó el teléfono tal y como hoy lo conocemos. Al principio, no tuvo mucha acogida por parte de la población, porque lo consideraban un elemento inútil ya que el medio fundamental de comunicación de aquella época era la carta.

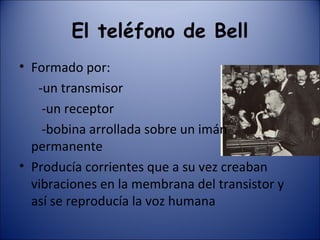

5. El teléfono de Bell Formado por: -un transmisor -un receptor -bobina arrollada sobre un imán permanente Producía corrientes que a su vez creaban vibraciones en la membrana del transistor y así se reproducía la voz humana

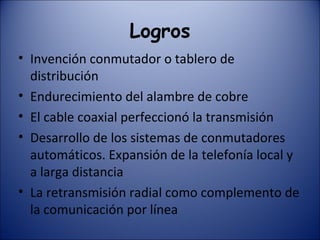

6. Logros Invención conmutador o tablero de distribución Endurecimiento del alambre de cobre El cable coaxial perfeccionó la transmisión Desarrollo de los sistemas de conmutadores automáticos. Expansión de la telefonía local y a larga distancia La retransmisión radial como complemento de la comunicación por línea

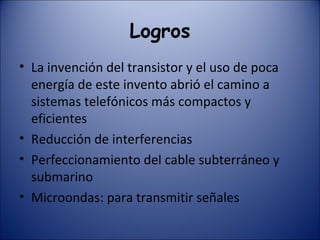

7. Logros La invención del transistor y el uso de poca energía de este invento abrió el camino a sistemas telefónicos más compactos y eficientes Reducción de interferencias Perfeccionamiento del cable subterráneo y submarino Microondas: para transmitir señales

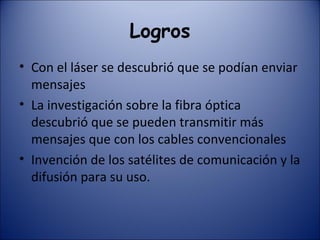

8. Logros Con el láser se descubrió que se podían enviar mensajes La investigación sobre la fibra óptica descubrió que se pueden transmitir más mensajes que con los cables convencionales Invención de los satélites de comunicación y la difusión para su uso.

9. El teléfono fue siendo aceptado y cada vez eran más usuarios los que se daban de alta en las compañías de teléfono. Hasta convertirse en lo que hoy en día es, uno de los medios más utilizados para la comunicación entre personas.

10. Cada vez había más demanda y por lo tanto tuvo que evolucionar: -En 1970 el fax era un elemento muy utilizado sobre todo entre profesionales -La compañía AT&T sacó al mercado el Picturephone, pero resultó ser un fracaso.

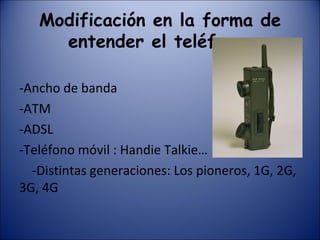

11. Modificación en la forma de entender el teléfono: -Ancho de banda -ATM -ADSL -Teléfono móvil : Handie Talkie… -Distintas generaciones: Los pioneros, 1G, 2G, 3G, 4G

12. Teléfono en España -Como en el resto del mundo no fue bien recibido -Los cambios de gobierno impedían su implantación -Apoyo al teléfono de la Dirección General de Correos y Telégrafos -En la actualidad, España es uno de los países que tienen mayor grado de aceptación con respecto al teléfono móvil

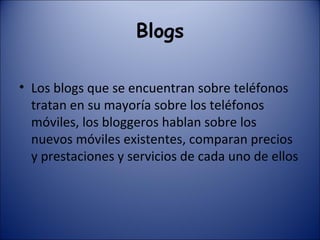

13. Blogs Los blogs que se encuentran sobre teléfonos tratan en su mayoría sobre los teléfonos móviles, los bloggeros hablan sobre los nuevos móviles existentes, comparan precios y prestaciones y servicios de cada uno de ellos

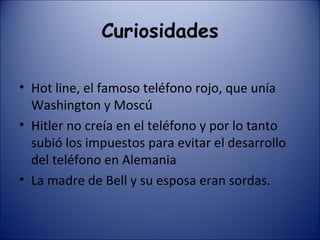

14. Curiosidades Hot line, el famoso teléfono rojo, que unía Washington y Moscú Hitler no creía en el teléfono y por lo tanto subió los impuestos para evitar el desarrollo del teléfono en Alemania La madre de Bell y su esposa eran sordas.

15. Radio *La radio es aquel instrumento mediante el cual se emiten señales a partir de la modulación de ondas electromagnéticas, para su difusión no es necesario un medio físico. Si la onda recae sobre una antena se produce un cambio en la carga eléctrica que podrá transformarse en audio o cualquier señal de información.

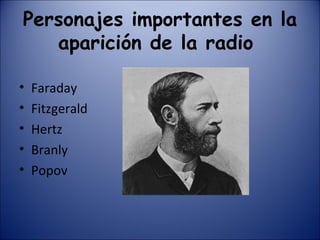

16. Personajes importantes en la aparición de la radio Faraday Fitzgerald Hertz Branly Popov

17. Radio en España La primera estación de radio fue la EAJ-1 Radio Barcelona. La dictadura de Primo impulsaría la radio, utilizándola para su propia propaganda. Fue un sistema muy utilizado por los españoles, incluso cuando apareció su eterna competidora: la televisión Emisoras financiadas por el Estado y empresas privadas (RNE, SER respectivamente)

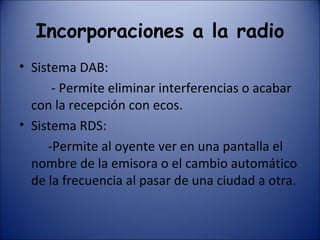

18. Incorporaciones a la radio Sistema DAB: - Permite eliminar interferencias o acabar con la recepción con ecos. Sistema RDS: -Permite al oyente ver en una pantalla el nombre de la emisora o el cambio automático de la frecuencia al pasar de una ciudad a otra.

19. La radio en Internet Las emisoras de radio como el resto de empresas decidieron no quedarse atrás e introducir en la web sus propias páginas para dar más facilidades a sus oyentes, como por ejemplo no requerir de una radio convencional para escuchar la radio Creación de una propia emisora de radio en Internet Proporciona mayor interacción entre los oyentes y las emisoras, por lo tanto, así es más fácil llegar a la audiencia.

20. Lenguaje radiofónico Claridad Rapidez Lenguaje estándar Voz del locutor, ruido, efectos especiales, las cuñas…etc. Progresiva eliminación del guión dando paso a la improvisación Eliminación adjetivos y adverbios Verbo en tiempo presente o si fuera necesario en pretérito perfecto.

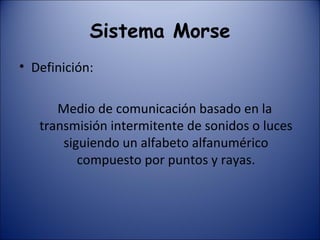

21. Sistema Morse Definición: Medio de comunicación basado en la transmisión intermitente de sonidos o luces siguiendo un alfabeto alfanumérico compuesto por puntos y rayas.

22. Creadores Samuel Morse Alfred Vail Henry Vail

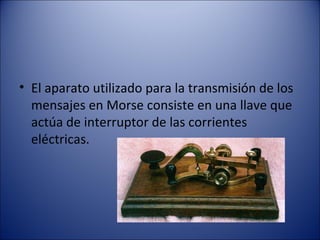

23. El aparato utilizado para la transmisión de los mensajes en Morse consiste en una llave que actúa de interruptor de las corrientes eléctricas.

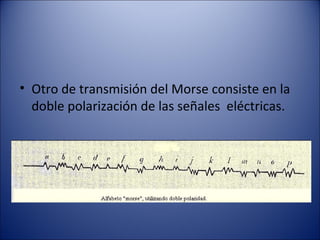

24. Otro de transmisión del Morse consiste en la doble polarización de las señales eléctricas.

25. Se buscaba la máxima velocidad de transmisión. Su internacionalidad y simpleza le llevó al éxito. La radio tuvo su origen es este sistema.

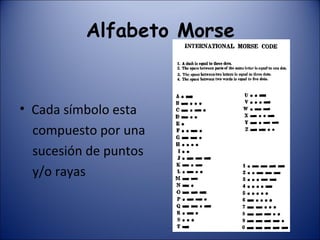

26. Alfabeto Morse Cada símbolo esta compuesto por una sucesión de puntos y/o rayas

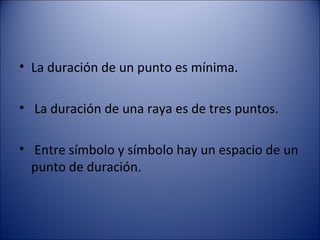

27. La duración de un punto es mínima. La duración de una raya es de tres puntos. Entre símbolo y símbolo hay un espacio de un punto de duración.

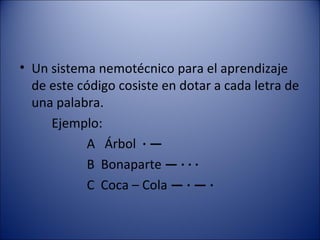

28. Un sistema nemotécnico para el aprendizaje de este código cosiste en dotar a cada letra de una palabra. Ejemplo: A Árbol · — B Bonaparte — · · · C Coca – Cola — · — ·

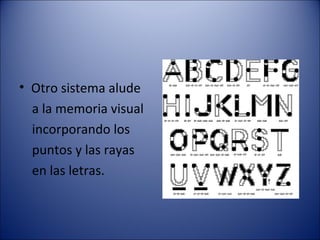

29. Otro sistema alude a la memoria visual incorporando los puntos y las rayas en las letras.

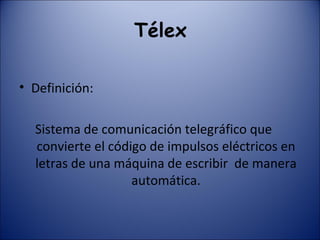

30. Télex Definición: Sistema de comunicación telegráfico que convierte el código de impulsos eléctricos en letras de una máquina de escribir de manera automática.

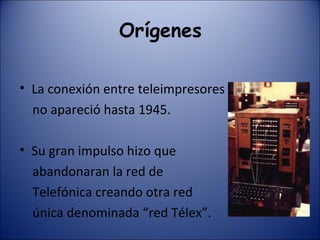

31. Orígenes La conexión entre teleimpresores no apareció hasta 1945. Su gran impulso hizo que abandonaran la red de Telefónica creando otra red única denominada “red Télex”.

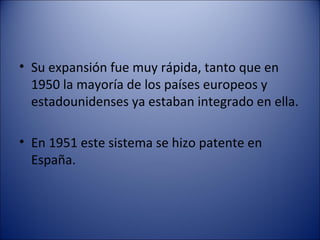

32. Su expansión fue muy rápida, tanto que en 1950 la mayoría de los países europeos y estadounidenses ya estaban integrado en ella. En 1951 este sistema se hizo patente en España.

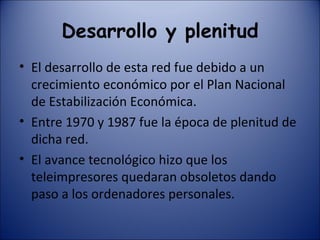

33. Desarrollo y plenitud El desarrollo de esta red fue debido a un crecimiento económico por el Plan Nacional de Estabilización Económica. Entre 1970 y 1987 fue la época de plenitud de dicha red. El avance tecnológico hizo que los teleimpresores quedaran obsoletos dando paso a los ordenadores personales.

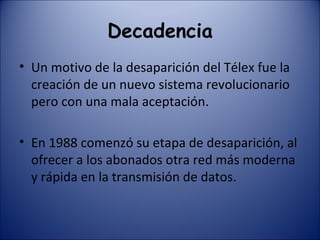

34. Decadencia Un motivo de la desaparición del Télex fue la creación de un nuevo sistema revolucionario pero con una mala aceptación. En 1988 comenzó su etapa de desaparición, al ofrecer a los abonados otra red más moderna y rápida en la transmisión de datos.

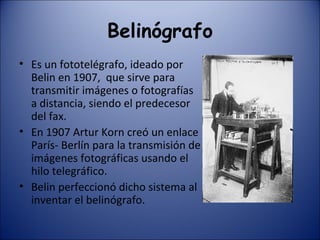

35. Belinógrafo Es un fototelégrafo, ideado por Belin en 1907, que sirve para transmitir imágenes o fotografías a distancia, siendo el predecesor del fax. En 1907 Artur Korn creó un enlace París- Berlín para la transmisión de imágenes fotográficas usando el hilo telegráfico. Belin perfeccionó dicho sistema al inventar el belinógrafo.

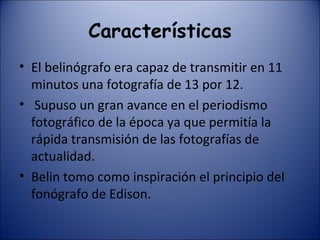

36. Características El belinógrafo era capaz de transmitir en 11 minutos una fotografía de 13 por 12. Supuso un gran avance en el periodismo fotográfico de la época ya que permitía la rápida transmisión de las fotografías de actualidad. Belin tomo como inspiración el principio del fonógrafo de Edison.

37. Permitió la primera transmisión de un documento facsimil a través del océano Atlántico por telegrafía sin hilos. Tanto en Europa como en América en 1930 se impusieron sistemas basados en el belinógrafo, en Europa llamado “Belino”, lo suficientemente desarrollados para ser usados rutinariamente.

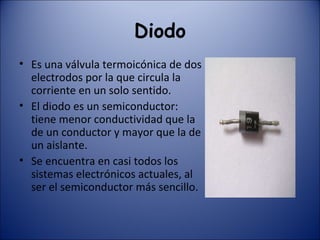

38. Diodo Es una válvula termoicónica de dos electrodos por la que circula la corriente en un solo sentido. El diodo es un semiconductor: tiene menor conductividad que la de un conductor y mayor que la de un aislante. Se encuentra en casi todos los sistemas electrónicos actuales, al ser el semiconductor más sencillo.

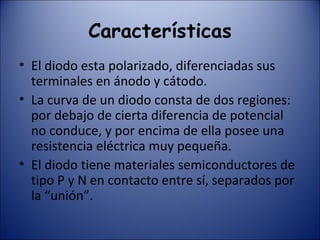

39. Características El diodo esta polarizado, diferenciadas sus terminales en ánodo y cátodo. La curva de un diodo consta de dos regiones: por debajo de cierta diferencia de potencial no conduce, y por encima de ella posee una resistencia eléctrica muy pequeña. El diodo tiene materiales semiconductores de tipo P y N en contacto entre sí, separados por la “unión”.

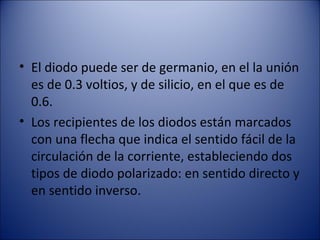

40. El diodo puede ser de germanio, en el la unión es de 0.3 voltios, y de silicio, en el que es de 0.6. Los recipientes de los diodos están marcados con una flecha que indica el sentido fácil de la circulación de la corriente, estableciendo dos tipos de diodo polarizado: en sentido directo y en sentido inverso.

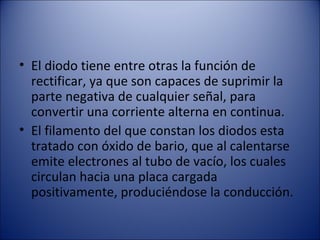

41. El diodo tiene entre otras la función de rectificar, ya que son capaces de suprimir la parte negativa de cualquier señal, para convertir una corriente alterna en continua. El filamento del que constan los diodos esta tratado con óxido de bario, que al calentarse emite electrones al tubo de vacío, los cuales circulan hacia una placa cargada positivamente, produciéndose la conducción.

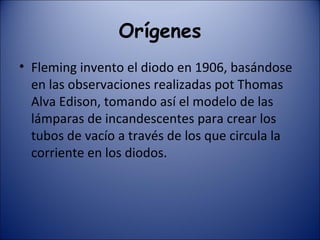

42. Orígenes Fleming invento el diodo en 1906, basándose en las observaciones realizadas pot Thomas Alva Edison, tomando así el modelo de las lámparas de incandescentes para crear los tubos de vacío a través de los que circula la corriente en los diodos.

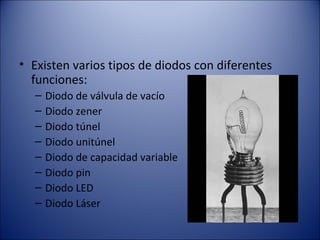

43. Existen varios tipos de diodos con diferentes funciones: Diodo de válvula de vacío Diodo zener Diodo túnel Diodo unitúnel Diodo de capacidad variable Diodo pin Diodo LED Diodo Láser

44. Aplicaciones Entre las aplicaciones actuales de los diodos constan: Aplicación de los diodos en lectores de CD y DVD. Estabilizador de tensiones Indicadores del funcionamiento de aparatos o circuitos. Protector de la polaridad. Aplicación de los diodos en la fibra óptica

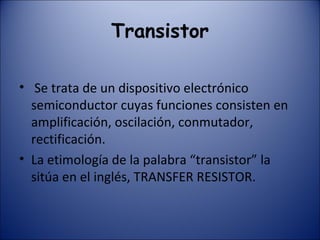

45. Transistor Se trata de un dispositivo electrónico semiconductor cuyas funciones consisten en amplificación, oscilación, conmutador, rectificación. La etimología de la palabra “transistor” la sitúa en el inglés, TRANSFER RESISTOR.

46. ¿Dónde podemos encontrarlo? El transistor esta presente en la mayoría de aparatos de uso cotidiano.

47. Historia Este transistor bipolar fue inventado por los laboratorios Bell (EEUU) en diciembre de 1947 por John Bardeen, Walter Houser Brattain y Wiliam Bradford Shockley

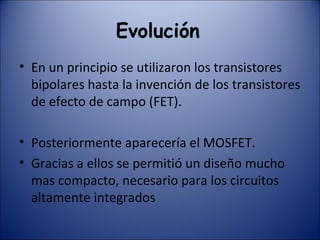

48. Evolución En un principio se utilizaron los transistores bipolares hasta la invención de los transistores de efecto de campo (FET). Posteriormente aparecería el MOSFET. Gracias a ellos se permitió un diseño mucho mas compacto, necesario para los circuitos altamente integrados

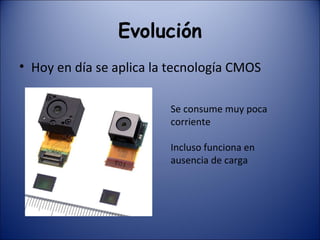

49. Evolución Hoy en día se aplica la tecnología CMOS Se consume muy poca corriente Incluso funciona en ausencia de carga

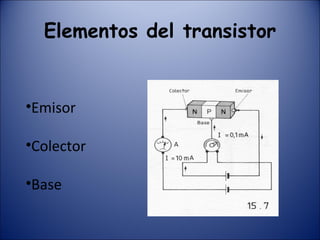

50. Elementos del transistor Emisor Colector Base

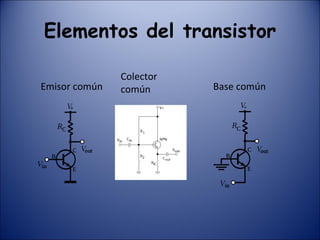

51. Elementos del transistor Emisor común Colector común Base común

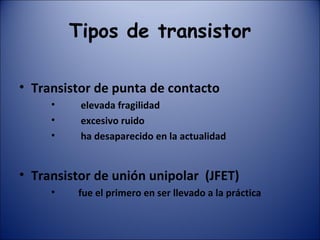

52. Tipos de transistor Transistor de punta de contacto elevada fragilidad excesivo ruido ha desaparecido en la actualidad Transistor de unión unipolar (JFET) fue el primero en ser llevado a la práctica

53. Tipos de transistor Transistor de unión bipolar Bipolar Junction Transistor (BJT) En el se forman dos uniones NP N : elementos negativos (arsénico, fosforo) P : elementos positivos (Indio, aluminio)

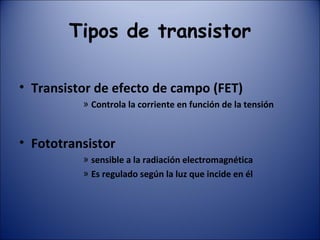

54. Tipos de transistor Transistor de efecto de campo (FET) Controla la corriente en función de la tensión Fototransistor sensible a la radiación electromagnética Es regulado según la luz que incide en él

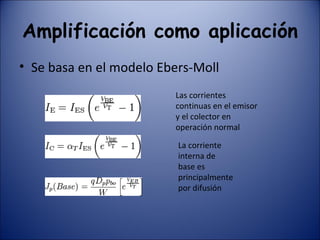

55. Amplificación como aplicación Se basa en el modelo Ebers-Moll Las corrientes continuas en el emisor y el colector en operación normal La corriente interna de base es principalmente por difusión

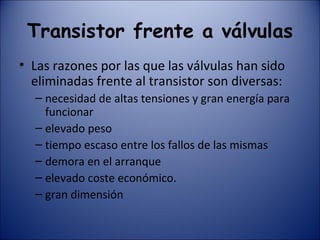

56. Transistor frente a válvulas Las razones por las que las válvulas han sido eliminadas frente al transistor son diversas: necesidad de altas tensiones y gran energía para funcionar elevado peso tiempo escaso entre los fallos de las mismas demora en el arranque elevado coste económico. gran dimensión

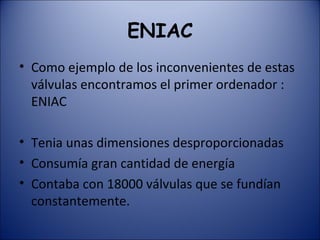

57. ENIAC Como ejemplo de los inconvenientes de estas válvulas encontramos el primer ordenador : ENIAC Tenia unas dimensiones desproporcionadas Consumía gran cantidad de energía Contaba con 18000 válvulas que se fundían constantemente.

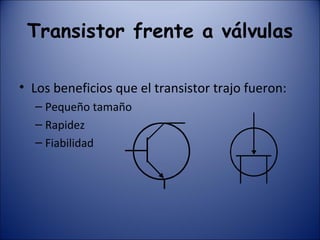

58. Transistor frente a válvulas Los beneficios que el transistor trajo fueron: Pequeño tamaño Rapidez Fiabilidad

59. Transistor frente a válvulas Las válvulas siguen siendo utilizadas en equipos de audio por los beneficios que reportan: Consiguen armónicos mas agradables al oído humano.

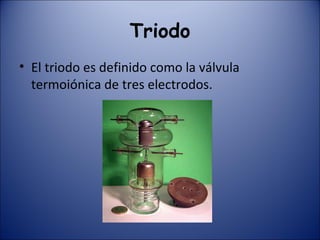

60. Triodo El triodo es definido como la válvula termoiónica de tres electrodos.

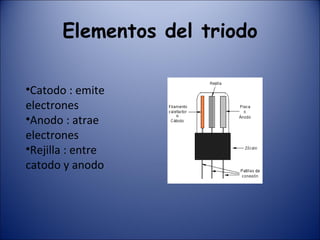

61. Elementos del triodo Catodo : emite electrones Anodo : atrae electrones Rejilla : entre catodo y anodo

62. Parámetros importantes del tríodo Curva característica de rejilla Factor de amplificación ( μ ) Transconductancia o conductancia mutua (gm) La resistencia interna (rp)

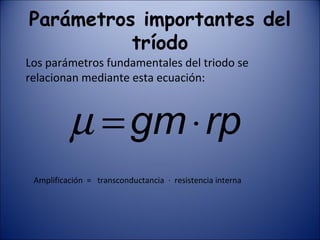

63. Parámetros importantes del tríodo Los parámetros fundamentales del triodo se relacionan mediante esta ecuación: Amplificación = transconductancia · resistencia interna
