Conceptos basicos

1. ELECTRICIDAD Y ELECTRONICA INDUSTRIAL
MOTORES, TRANSFORMADORES Y
DISPOSITIVOS DE CONTROL
Raudel Cruz
Elizabeth Álvarez
Diego Carrillo
Moisés Camacho
Zuny Ikeda
Andrés Chavez

2. 01. Generación sustentable de energía
electrica
02. Motores de corriente directa y
alterna
03. Transformadores monofásicos y
trifásicos
04. Instalaciones eléctricas industriales
05.Normas Oficiales Mexicanas
06. Elementos eléctricos de control
industrial

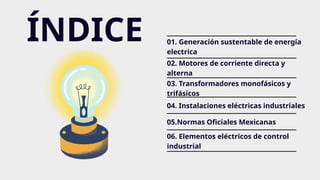

ÍNDICE

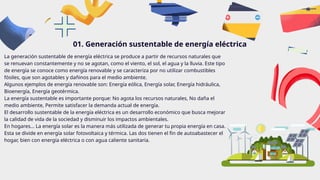

3. La generación sustentable de energía eléctrica se produce a partir de recursos naturales que
se renuevan constantemente y no se agotan, como el viento, el sol, el agua y la lluvia. Este tipo
de energía se conoce como energía renovable y se caracteriza por no utilizar combustibles
fósiles, que son agotables y dañinos para el medio ambiente.
Algunos ejemplos de energía renovable son: Energía eólica, Energía solar, Energía hidráulica,
Bioenergía, Energía geotérmica.
La energía sustentable es importante porque: No agota los recursos naturales, No daña el
medio ambiente, Permite satisfacer la demanda actual de energía.
El desarrollo sustentable de la energía eléctrica es un desarrollo económico que busca mejorar
la calidad de vida de la sociedad y disminuir los impactos ambientales.
En hogares… La energía solar es la manera más utilizada de generar tu propia energía en casa.
Esta se divide en energía solar fotovoltaica y térmica. Las dos tienen el fin de autoabastecer el
hogar, bien con energía eléctrica o con agua caliente sanitaria.
01. Generación sustentable de energía eléctrica

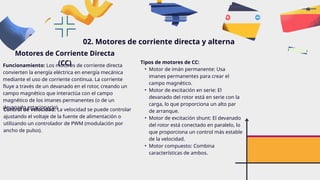

4. 02. Motores de corriente directa y alterna
Motores de Corriente Directa
(CC)
Funcionamiento: Los motores de corriente directa
convierten la energía eléctrica en energía mecánica
mediante el uso de corriente continua. La corriente
fluye a través de un devanado en el rotor, creando un
campo magnético que interactúa con el campo
magnético de los imanes permanentes (o de un
devanado estacionario).
Tipos de motores de CC:
• Motor de imán permanente: Usa
imanes permanentes para crear el
campo magnético.
• Motor de excitación en serie: El
devanado del rotor está en serie con la
carga, lo que proporciona un alto par
de arranque.
• Motor de excitación shunt: El devanado
del rotor está conectado en paralelo, lo
que proporciona un control más estable
de la velocidad.
• Motor compuesto: Combina
características de ambos.
Control de velocidad: La velocidad se puede controlar
ajustando el voltaje de la fuente de alimentación o
utilizando un controlador de PWM (modulación por
ancho de pulso).

5. 02. Motores de corriente directa y alterna
Motores de Corriente Alterna
(CA)
Funcionamiento: Los motores de corriente alterna
utilizan corriente alterna para crear un campo
magnético oscilante. Este campo cambia de dirección,
lo que hace que el rotor gire. Dependiendo del tipo de
motor, el rotor puede ser un devanado o un rotor de
jaula de ardilla.
Control de velocidad: La velocidad se puede ajustar
variando la frecuencia de la corriente alterna mediante
variadores de frecuencia.
Tipos de motores de CC:
• Motor de inducción: El más común;
utiliza un rotor de jaula de ardilla y no
necesita una conexión eléctrica directa
al rotor.
• Motor síncrono: El rotor gira a la misma
frecuencia que el campo magnético.
Necesita un sistema de excitación.
• Motor universal: Puede funcionar tanto
con corriente alterna como continua.

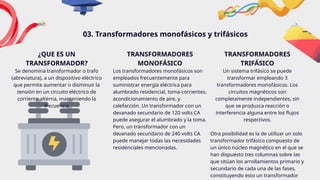

6. TRANSFORMADORES
MONOFÁSICO
Los transformadores monofásicos son
empleados frecuentemente para
suministrar energía eléctrica para
alumbrado residencial, toma-corrientes,
acondicionamiento de aire, y
calefacción. Un transformador con un
devanado secundario de 120 volts CA
puede asegurar el alumbrado y la toma.
Pero, un transformador con un
devanado secundario de 240 volts CA
puede manejar todas las necesidades
residenciales mencionadas.
03. Transformadores monofásicos y trifásicos
¿QUE ES UN
TRANSFORMADOR?
Se denomina transformador o trafo
(abreviatura), a un dispositivo eléctrico
que permite aumentar o disminuir la
tensión en un circuito eléctrico de
corriente alterna, manteniendo la
frecuencia
TRANSFORMADORES
TRIFÁSICO
Un sistema trifásico se puede
transformar empleando 3
transformadores monofásicos. Los
circuitos magnéticos son
completamente independientes, sin
que se produzca reacción o
interferencia alguna entre los flujos
respectivos.
Otra posibilidad es la de utilizar un solo
transformador trifásico compuesto de
un único núcleo magnético en el que se
han dispuesto tres columnas sobre las
que sitúan los arrollamientos primario y
secundario de cada una de las fases,
constituyendo esto un transformador

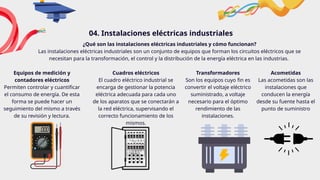

7. 04. Instalaciones eléctricas industriales
Equipos de medición y
contadores eléctricos
Permiten controlar y cuantificar
el consumo de energía. De esta
forma se puede hacer un
seguimiento del mismo a través
de su revisión y lectura.
Cuadros eléctricos
El cuadro eléctrico industrial se
encarga de gestionar la potencia
eléctrica adecuada para cada uno
de los aparatos que se conectarán a
la red eléctrica, supervisando el
correcto funcionamiento de los
mismos.
Transformadores
Son los equipos cuyo fin es
convertir el voltaje eléctrico
suministrado, a voltaje
necesario para el óptimo
rendimiento de las
instalaciones.
Acometidas
Las acometidas son las
instalaciones que
conducen la energía
desde su fuente hasta el
punto de suministro
¿Qué son las instalaciones eléctricas industriales y cómo funcionan?
Las instalaciones eléctricas industriales son un conjunto de equipos que forman los circuitos eléctricos que se
necesitan para la transformación, el control y la distribución de la energía eléctrica en las industrias.

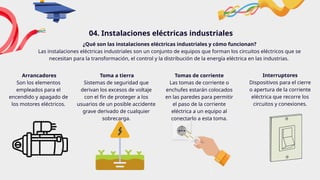

8. 04. Instalaciones eléctricas industriales
¿Qué son las instalaciones eléctricas industriales y cómo funcionan?
Las instalaciones eléctricas industriales son un conjunto de equipos que forman los circuitos eléctricos que se
necesitan para la transformación, el control y la distribución de la energía eléctrica en las industrias.
Arrancadores
Son los elementos
empleados para el
encendido y apagado de
los motores eléctricos.
Toma a tierra
Sistemas de seguridad que
derivan los excesos de voltaje
con el fin de proteger a los
usuarios de un posible accidente
grave derivado de cualquier
sobrecarga.
Tomas de corriente
Las tomas de corriente o
enchufes estarán colocados
en las paredes para permitir
el paso de la corriente
eléctrica a un equipo al
conectarlo a esta toma.
Interruptores
Dispositivos para el cierre
o apertura de la corriente
eléctrica que recorre los
circuitos y conexiones.

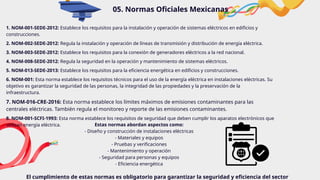

9. 1. NOM-001-SEDE-2012: Establece los requisitos para la instalación y operación de sistemas eléctricos en edificios y
construcciones.
2. NOM-002-SEDE-2012: Regula la instalación y operación de líneas de transmisión y distribución de energía eléctrica.
3. NOM-003-SEDE-2012: Establece los requisitos para la conexión de generadores eléctricos a la red nacional.
4. NOM-008-SEDE-2012: Regula la seguridad en la operación y mantenimiento de sistemas eléctricos.
5. NOM-013-SEDE-2013: Establece los requisitos para la eficiencia energética en edificios y construcciones.
6. NOM-001: Esta norma establece los requisitos técnicos para el uso de la energía eléctrica en instalaciones eléctricas. Su
objetivo es garantizar la seguridad de las personas, la integridad de las propiedades y la preservación de la
infraestructura.
7. NOM-016-CRE-2016: Esta norma establece los límites máximos de emisiones contaminantes para las
centrales eléctricas. También regula el monitoreo y reporte de las emisiones contaminantes.
8. NOM-001-SCFI-1993: Esta norma establece los requisitos de seguridad que deben cumplir los aparatos electrónicos que
utilizan energía eléctrica.
05. Normas Oficiales Mexicanas
El cumplimiento de estas normas es obligatorio para garantizar la seguridad y eficiencia del sector
Estas normas abordan aspectos como:
- Diseño y construcción de instalaciones eléctricas
- Materiales y equipos
- Pruebas y verificaciones
- Mantenimiento y operación
- Seguridad para personas y equipos
- Eficiencia energética

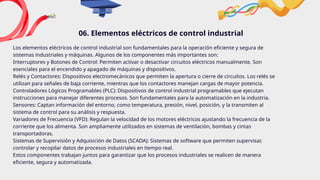

10. 06. Elementos eléctricos de control industrial
Los elementos eléctricos de control industrial son fundamentales para la operación eficiente y segura de
sistemas industriales y máquinas. Algunos de los componentes más importantes son:
Interruptores y Botones de Control: Permiten activar o desactivar circuitos eléctricos manualmente. Son
esenciales para el encendido y apagado de máquinas y dispositivos.
Relés y Contactores: Dispositivos electromecánicos que permiten la apertura o cierre de circuitos. Los relés se
utilizan para señales de baja corriente, mientras que los contactores manejan cargas de mayor potencia.
Controladores Lógicos Programables (PLC): Dispositivos de control industrial programables que ejecutan
instrucciones para manejar diferentes procesos. Son fundamentales para la automatización en la industria.
Sensores: Captan información del entorno, como temperatura, presión, nivel, posición, y la transmiten al
sistema de control para su análisis y respuesta.
Variadores de Frecuencia (VFD): Regulan la velocidad de los motores eléctricos ajustando la frecuencia de la
corriente que los alimenta. Son ampliamente utilizados en sistemas de ventilación, bombas y cintas
transportadoras.
Sistemas de Supervisión y Adquisición de Datos (SCADA): Sistemas de software que permiten supervisar,
controlar y recopilar datos de procesos industriales en tiempo real.
Estos componentes trabajan juntos para garantizar que los procesos industriales se realicen de manera
eficiente, segura y automatizada.

11. ¡GRACIAS!
