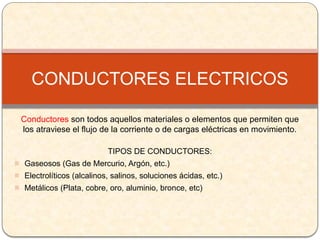

1. Conductores son todos aquellos materiales o elementos que permiten que
los atraviese el flujo de la corriente o de cargas eléctricas en movimiento.
TIPOS DE CONDUCTORES:
- Gaseosos (Gas de Mercurio, Argón, etc.)
- Electrolíticos (alcalinos, salinos, soluciones ácidas, etc.)
- Metálicos (Plata, cobre, oro, aluminio, bronce, etc)
CONDUCTORES ELECTRICOS

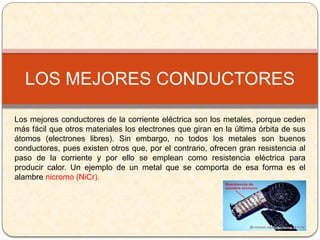

2. Los mejores conductores de la corriente eléctrica son los metales, porque ceden
más fácil que otros materiales los electrones que giran en la última órbita de sus
átomos (electrones libres). Sin embargo, no todos los metales son buenos
conductores, pues existen otros que, por el contrario, ofrecen gran resistencia al
paso de la corriente y por ello se emplean como resistencia eléctrica para
producir calor. Un ejemplo de un metal que se comporta de esa forma es el
alambre nicromo (NiCr).
LOS MEJORES CONDUCTORES

3. El más utilizado de todos los metales en cualquier tipo de circuito
eléctrico es el cobre (Cu), por ser relativamente barato y buen
conductor de la electricidad.
Sin embargo, el mejor metal conductor es la plata (Ag), (seguido por
el cobre) y después el oro (Au), aunque ambos se utilizan muy
limitadamente por su alto costo.
EL MÁS UTILIZADO

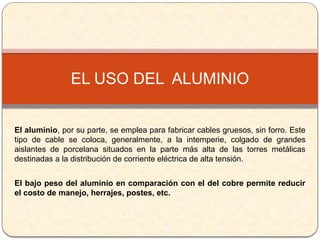

4. El aluminio, por su parte, se emplea para fabricar cables gruesos, sin forro. Este
tipo de cable se coloca, generalmente, a la intemperie, colgado de grandes
aislantes de porcelana situados en la parte más alta de las torres metálicas
destinadas a la distribución de corriente eléctrica de alta tensión.
El bajo peso del aluminio en comparación con el del cobre permite reducir
el costo de manejo, herrajes, postes, etc.
EL USO DEL ALUMINIO

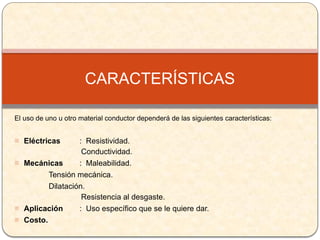

5. El uso de uno u otro material conductor dependerá de las siguientes características:
- Eléctricas : Resistividad.
Conductividad.
- Mecánicas : Maleabilidad.
Tensión mecánica.
Dilatación.
Resistencia al desgaste.
- Aplicación : Uso específico que se le quiere dar.
- Costo.
CARACTERÍSTICAS

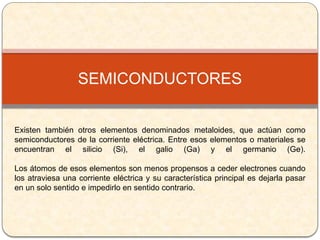

6. Existen también otros elementos denominados metaloides, que actúan como
semiconductores de la corriente eléctrica. Entre esos elementos o materiales se
encuentran el silicio (Si), el galio (Ga) y el germanio (Ge).
Los átomos de esos elementos son menos propensos a ceder electrones cuando
los atraviesa una corriente eléctrica y su característica principal es dejarla pasar
en un solo sentido e impedirlo en sentido contrario.
SEMICONDUCTORES

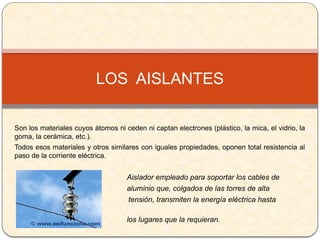

7. Son los materiales cuyos átomos ni ceden ni captan electrones (plástico, la mica, el vidrio, la
goma, la cerámica, etc.).
Todos esos materiales y otros similares con iguales propiedades, oponen total resistencia al
paso de la corriente eléctrica.
Aislador empleado para soportar los cables de
aluminio que, colgados de las torres de alta
tensión, transmiten la energía eléctrica hasta
los lugares que la requieran.
LOS AISLANTES

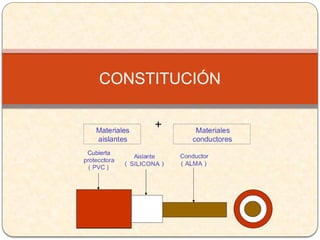

8. CONSTITUCIÓN

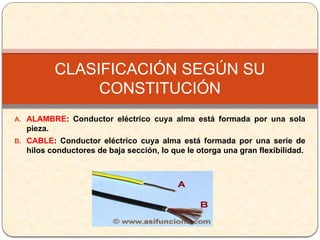

9. A. ALAMBRE: Conductor eléctrico cuya alma está formada por una sola
pieza.
B. CABLE: Conductor eléctrico cuya alma está formada por una serie de
hilos conductores de baja sección, lo que le otorga una gran flexibilidad.
CLASIFICACIÓN SEGÚN SU
CONSTITUCIÓN

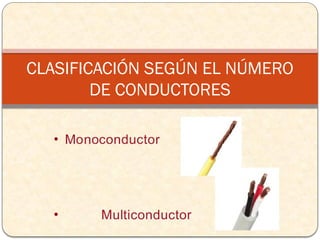

10. CLASIFICACIÓN SEGÚN EL NÚMERO
DE CONDUCTORES

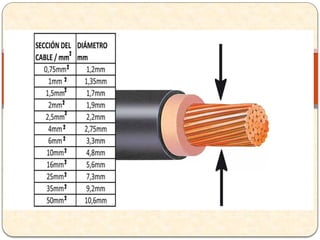

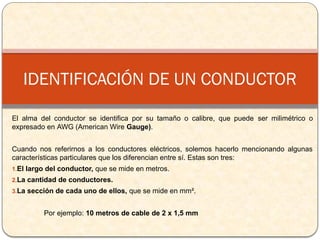

12. El alma del conductor se identifica por su tamaño o calibre, que puede ser milimétrico o
expresado en AWG (American Wire Gauge).
Cuando nos referirnos a los conductores eléctricos, solemos hacerlo mencionando algunas
características particulares que los diferencian entre sí. Estas son tres:
1.El largo del conductor, que se mide en metros.
2.La cantidad de conductores.
3.La sección de cada uno de ellos, que se mide en mm².
Por ejemplo: 10 metros de cable de 2 x 1,5 mm
IDENTIFICACIÓN DE UN CONDUCTOR

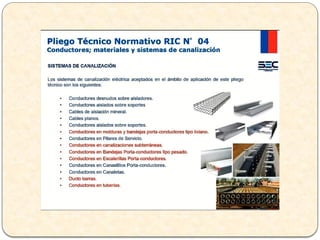

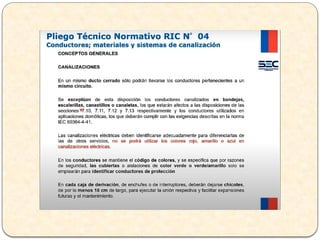

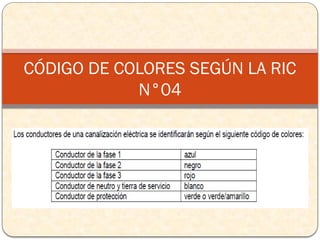

14. CÓDIGO DE COLORES SEGÚN LA RIC
N°04
