1. CONSTRUCCION II
• VI CICLO - ESIC/FIAG
DOCENTE:
SAMUEL AMAR ANTEZANA
• II – SEMESTRE - AÑO ACADEMICO 2024

2. CONSTRUCCION II
• VI CICLO - ESIC/FIAG
OBRAS DE CONCRETO
9no. Modulo
• II – SEMESTRE - AÑO ACADEMICO 2024

3. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO

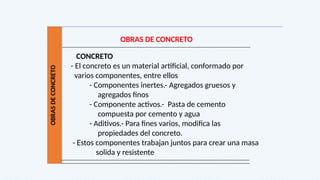

CONCRETO
- El concreto es un material artificial, conformado por
varios componentes, entre ellos
- Componentes inertes.- Agregados gruesos y
agregados finos
- Componente activos.- Pasta de cemento
compuesta por cemento y agua
- Aditivos.- Para fines varios, modifica las
propiedades del concreto.
- Estos componentes trabajan juntos para crear una masa
solida y resistente

4. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO

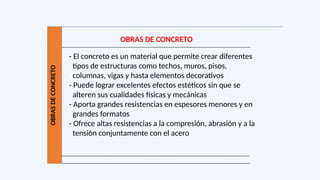

- El concreto es un material que permite crear diferentes
tipos de estructuras como techos, muros, pisos,
columnas, vigas y hasta elementos decorativos
- Puede lograr excelentes efectos estéticos sin que se
alteren sus cualidades físicas y mecánicas
- Aporta grandes resistencias en espesores menores y en
grandes formatos
- Ofrece altas resistencias a la compresión, abrasión y a la
tensión conjuntamente con el acero

5. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO
- Una propiedad importante:
La durabilidad del concreto se define como su
resistencia a la acción del clima (meteorización), a los
ataques químicos, a la abrasión
- Ante cualquier proceso de deterioro, mantiene su
forma original, su calidad y sus propiedades de servicio,
cuando esta expuesto al medio ambiente.

6. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO

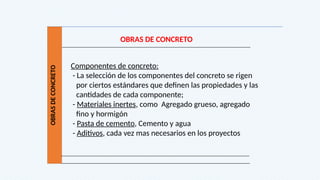

Componentes de concreto:
- La selección de los componentes del concreto se rigen
por ciertos estándares que definen las propiedades y las
cantidades de cada componente;
- Materiales inertes, como Agregado grueso, agregado
fino y hormigón
- Pasta de cemento, Cemento y agua
- Aditivos, cada vez mas necesarios en los proyectos

7. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO

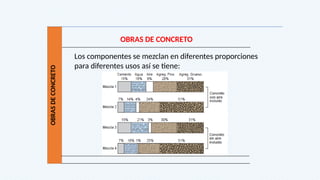

Los componentes se mezclan en diferentes proporciones
para diferentes usos así se tiene:

8. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO

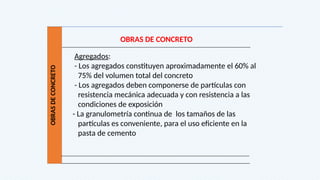

Agregados:
- Los agregados constituyen aproximadamente el 60% al
75% del volumen total del concreto
- Los agregados deben componerse de partículas con
resistencia mecánica adecuada y con resistencia a las
condiciones de exposición
- La granulometría continua de los tamaños de las
partículas es conveniente, para el uso eficiente en la
pasta de cemento

9. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO

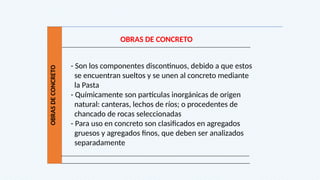

- Son los componentes discontinuos, debido a que estos
se encuentran sueltos y se unen al concreto mediante
la Pasta
- Químicamente son partículas inorgánicas de origen
natural: canteras, lechos de ríos; o procedentes de
chancado de rocas seleccionadas
- Para uso en concreto son clasificados en agregados
gruesos y agregados finos, que deben ser analizados
separadamente

10. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO

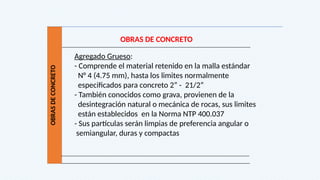

Agregado Grueso:
- Comprende el material retenido en la malla estándar
N° 4 (4.75 mm), hasta los limites normalmente
especificados para concreto 2” - 21/2”
- También conocidos como grava, provienen de la
desintegración natural o mecánica de rocas, sus limites
están establecidos en la Norma NTP 400.037
- Sus partículas serán limpias de preferencia angular o
semiangular, duras y compactas

11. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO
Apariencia del agregado Grueso:
- Las partículas serán limpias
- Duras, compactas y resistentes
- Libres de cualquier incrustación superficial: polvo,
tierra, materia orgánica, sales
- Granulometría:
- No mas del 5% retenido en lamalla de 11/2”
- No las de 6% que pasa la malla ¼”

12. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO

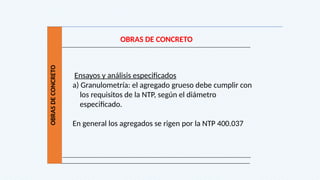

Ensayos y análisis especificados
a) Granulometría: el agregado grueso debe cumplir con
los requisitos de la NTP, según el diámetro
especificado.
En general los agregados se rigen por la NTP 400.037

13. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO

14. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO

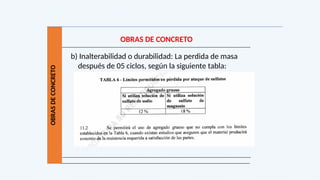

b) Inalterabilidad o durabilidad: La perdida de masa
después de 05 ciclos, según la siguiente tabla:

15. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO

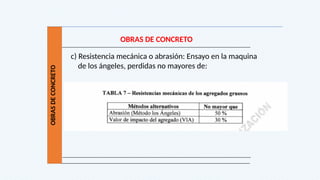

c) Resistencia mecánica o abrasión: Ensayo en la maquina
de los ángeles, perdidas no mayores de:

16. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO

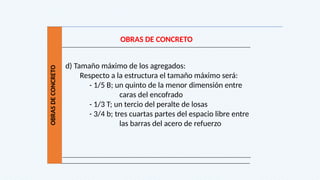

d) Tamaño máximo de los agregados:
Respecto a la estructura el tamaño máximo será:
- 1/5 B; un quinto de la menor dimensión entre
caras del encofrado
- 1/3 T; un tercio del peralte de losas
- 3/4 b; tres cuartas partes del espacio libre entre
las barras del acero de refuerzo

17. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO

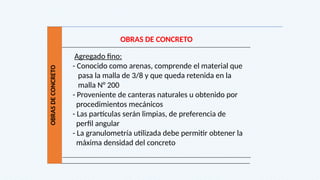

Agregado fino:
- Conocido como arenas, comprende el material que
pasa la malla de 3/8 y que queda retenida en la
malla N° 200
- Proveniente de canteras naturales u obtenido por
procedimientos mecánicos
- Las partículas serán limpias, de preferencia de
perfil angular
- La granulometría utilizada debe permitir obtener la
máxima densidad del concreto

18. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO

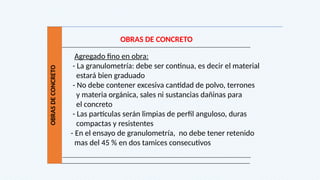

Agregado fino en obra:
- La granulometría: debe ser continua, es decir el material
estará bien graduado
- No debe contener excesiva cantidad de polvo, terrones
y materia orgánica, sales ni sustancias dañinas para
el concreto
- Las partículas serán limpias de perfil anguloso, duras
compactas y resistentes
- En el ensayo de granulometría, no debe tener retenido
mas del 45 % en dos tamices consecutivos

19. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO

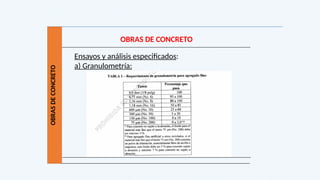

Ensayos y análisis especificados:
a) Granulometría:

20. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO

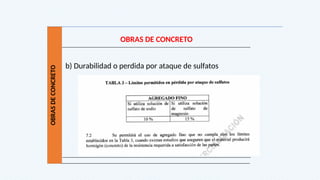

b) Durabilidad o perdida por ataque de sulfatos

21. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO

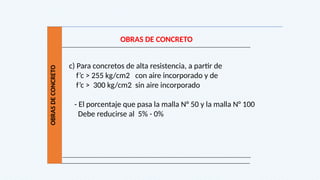

c) Para concretos de alta resistencia, a partir de
f’c > 255 kg/cm2 con aire incorporado y de
f’c > 300 kg/cm2 sin aire incorporado
- El porcentaje que pasa la malla N° 50 y la malla N° 100
Debe reducirse al 5% - 0%

22. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO
d) Modulo de fineza
El módulo de finura (MF) es un índice que se utiliza
para determinar las características granulométricas
de los agregados
- Se calcula dividiendo por 100 la suma de los
porcentajes retenidos acumulados en los tamices
de la serie normalizada

23. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO

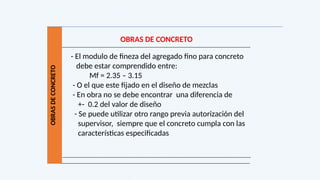

- El modulo de fineza del agregado fino para concreto
debe estar comprendido entre:
Mf = 2.35 – 3.15
- O el que este fijado en el diseño de mezclas
- En obra no se debe encontrar una diferencia de
+- 0.2 del valor de diseño
- Se puede utilizar otro rango previa autorización del
supervisor, siempre que el concreto cumpla con las
características especificadas

24. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO

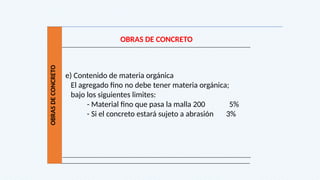

e) Contenido de materia orgánica
El agregado fino no debe tener materia orgánica;
bajo los siguientes limites:
- Material fino que pasa la malla 200 5%
- Si el concreto estará sujeto a abrasión 3%

25. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO

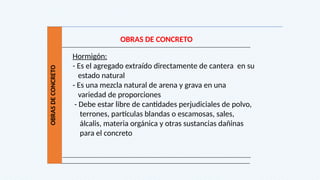

Hormigón:
- Es el agregado extraído directamente de cantera en su
estado natural
- Es una mezcla natural de arena y grava en una
variedad de proporciones
- Debe estar libre de cantidades perjudiciales de polvo,
terrones, partículas blandas o escamosas, sales,
álcalis, materia orgánica y otras sustancias dañinas
para el concreto

26. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO

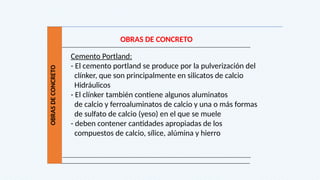

Cemento Portland:
- El cemento portland se produce por la pulverización del
clínker, que son principalmente en silicatos de calcio
Hidráulicos
- El clínker también contiene algunos aluminatos
de calcio y ferroaluminatos de calcio y una o más formas
de sulfato de calcio (yeso) en el que se muele
- deben contener cantidades apropiadas de los
compuestos de calcio, sílice, alúmina y hierro

27. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO

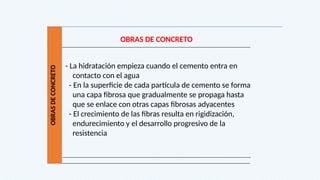

- La hidratación empieza cuando el cemento entra en
contacto con el agua
- En la superficie de cada partícula de cemento se forma
una capa fibrosa que gradualmente se propaga hasta
que se enlace con otras capas fibrosas adyacentes
- El crecimiento de las fibras resulta en rigidización,
endurecimiento y el desarrollo progresivo de la
resistencia

28. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO

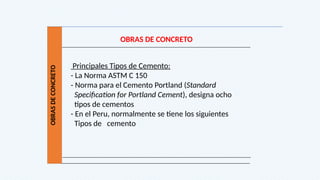

Principales Tipos de Cemento:
- La Norma ASTM C 150
- Norma para el Cemento Portland (Standard
Specification for Portland Cement), designa ocho
tipos de cementos
- En el Peru, normalmente se tiene los siguientes
Tipos de cemento

29. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO

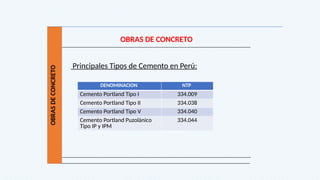

Principales Tipos de Cemento en Perú:
DENOMINACION NTP
Cemento Portland Tipo I 334.009
Cemento Portland Tipo II 334.038
Cemento Portland Tipo V 334.040
Cemento Portland Puzolánico
Tipo IP y IPM
334.044

30. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO

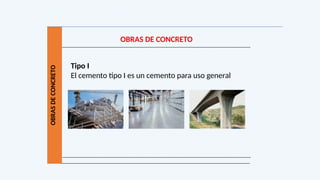

Tipo I
El cemento tipo I es un cemento para uso general

31. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO

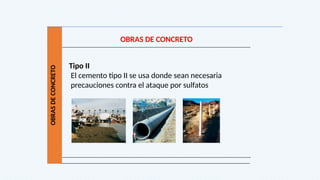

Tipo II
El cemento tipo II se usa donde sean necesaria
precauciones contra el ataque por sulfatos

32. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO

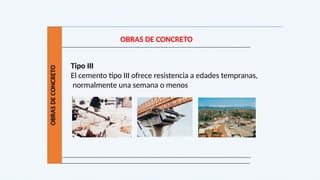

Tipo III
El cemento tipo III ofrece resistencia a edades tempranas,
normalmente una semana o menos

33. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO

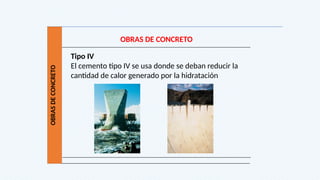

Tipo IV
El cemento tipo IV se usa donde se deban reducir la
cantidad de calor generado por la hidratación

34. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO

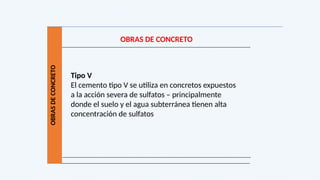

Tipo V
El cemento tipo V se utiliza en concretos expuestos
a la acción severa de sulfatos – principalmente
donde el suelo y el agua subterránea tienen alta
concentración de sulfatos

35. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO

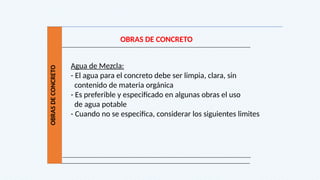

Agua de Mezcla:
- El agua para el concreto debe ser limpia, clara, sin
contenido de materia orgánica
- Es preferible y especificado en algunas obras el uso
de agua potable
- Cuando no se especifica, considerar los siguientes limites

36. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO
Limites de contenido de sales en el agua de mezcla
Cloruros Max. 300 ppm
Sulfatos Max. 300 ppm
Sales totales Max. 1,500 ppm
Solidos en suspensiónMax. 1,500 ppm
Materia orgánica Max. 10 ppm
PH > 7

37. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO

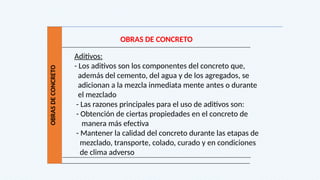

Aditivos:
- Los aditivos son los componentes del concreto que,
además del cemento, del agua y de los agregados, se
adicionan a la mezcla inmediata mente antes o durante
el mezclado
- Las razones principales para el uso de aditivos son:
- Obtención de ciertas propiedades en el concreto de
manera más efectiva
- Mantener la calidad del concreto durante las etapas de
mezclado, transporte, colado, curado y en condiciones
de clima adverso

38. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO

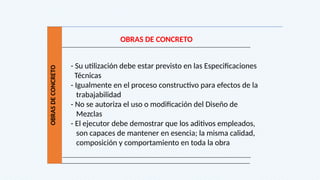

- Su utilización debe estar previsto en las Especificaciones
Técnicas
- Igualmente en el proceso constructivo para efectos de la
trabajabilidad
- No se autoriza el uso o modificación del Diseño de
Mezclas
- El ejecutor debe demostrar que los aditivos empleados,
son capaces de mantener en esencia; la misma calidad,
composición y comportamiento en toda la obra

39. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO

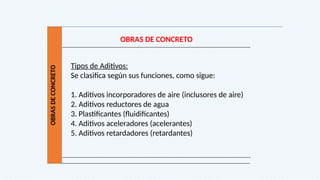

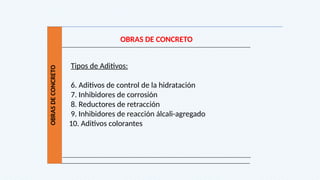

Tipos de Aditivos:
Se clasifica según sus funciones, como sigue:
1. Aditivos incorporadores de aire (inclusores de aire)
2. Aditivos reductores de agua
3. Plastificantes (fluidificantes)
4. Aditivos aceleradores (acelerantes)
5. Aditivos retardadores (retardantes)

40. OBRAS
DE
CONCRETO
OBRAS DE CONCRETO
Tipos de Aditivos:
6. Aditivos de control de la hidratación
7. Inhibidores de corrosión
8. Reductores de retracción
9. Inhibidores de reacción álcali-agregado
10. Aditivos colorantes

41. FIN
PRESENTACION
Modulo
