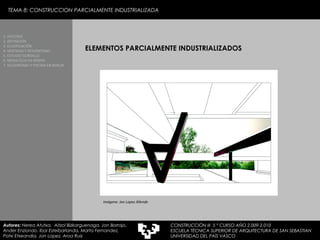

1. CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO ELEMENTOS PARCIALMENTE INDUSTRIALIZADOS 1. HISTORIA 2. DEFINICIÓN 3. CLASIFICACIÓN 4. VENTAJAS Y DESVENTAJAS 5. ESTUDIO GORDILLO 6. MEDIATECA EN SENDAI 7. VELODROMO Y PISCINA EN BERLIN Autores: Nerea Atutxa, Aitzol Bizkarguenaga, Jon Borrajo, Ander Enziondo, Ibai Esteibarlanda, Marta Fernandez, Patxi Etxeandia, Jon Lopez, Aroa Ruiz TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA Imágene: Jon Lopez Allende

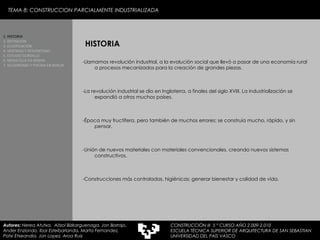

2. -Llamamos revolución industrial, a la evolución social que llevó a pasar de una economía rural a procesos mecanizados para la creación de grandes piezas. -La revolución industrial se dio en Inglaterra, a finales del siglo XVIII. La industrialización se expandió a otros muchos países. -Época muy fructífera, pero también de muchos errores; se construía mucho, rápido, y sin pensar. -Unión de nuevos materiales con materiales convencionales, creando nuevos sistemas constructivos. -Construcciones más controladas, higiénicas; generar bienestar y calidad de vida. HISTORIA 1. HISTORIA 2. DEFINICIÓN 3. CLASIFICACIÓN 4. VENTAJAS Y DESVENTAJAS 5. ESTUDIO GORDILLO 6. MEDIATECA EN SENDAI 7. VELODROMO Y PISCINA EN BERLIN Autores: Nerea Atutxa, Aitzol Bizkarguenaga, Jon Borrajo, Ander Enziondo, Ibai Esteibarlanda, Marta Fernandez, Patxi Etxeandia, Jon Lopez, Aroa Ruiz TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO

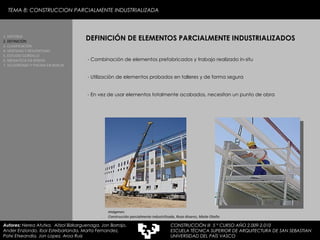

3. - Combinación de elementos prefabricados y trabajo realizado in-situ - Utilización de elementos probados en talleres y de forma segura - En vez de usar elementos totalmente acabados, necesitan un punto de obra DEFINICIÓN DE ELEMENTOS PARCIALMENTE INDUSTRIALIZADOS 1. HISTORIA 2. DEFINICIÓN 3. CLASIFICACIÓN 4. VENTAJAS Y DESVENTAJAS 5. ESTUDIO GORDILLO 6. MEDIATECA EN SENDAI 7. VELODROMO Y PISCINA EN BERLIN Autores: Nerea Atutxa, Aitzol Bizkarguenaga, Jon Borrajo, Ander Enziondo, Ibai Esteibarlanda, Marta Fernandez, Patxi Etxeandia, Jon Lopez, Aroa Ruiz Imágenes: Construcción parcialmente industrilizada, Rosa Alvarez, Maite Otaño TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO

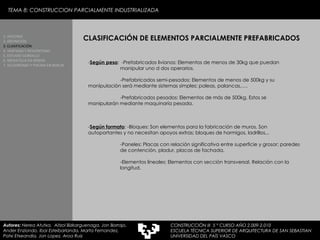

4. - Según peso : -Prefabricados livianos: Elementos de menos de 30kg que puedan manipular uno d dos operarios. -Prefabricados semi-pesados: Elementos de menos de 500kg y su manipulación será mediante sistemas simples; poleas, palancas,…. -Prefabricados pesados: Elementos de más de 500kg. Estos se manipularán mediante maquinaría pesada. - Según formato : -Bloques: Son elementos para la fabricación de muros. Son autoportantes y no necesitan apoyos extras; bloques de hormigos, ladrillos,.. -Paneles: Placas con relación significativa entre superficie y grosor; paredes de contención, pladur, placas de fachada. -Elementos lineales: Elementos con sección transversal. Relación con la longitud. CLASIFICACIÓN DE ELEMENTOS PARCIALMENTE PREFABRICADOS 1. HISTORIA 2. DEFINICIÓN 3. CLASIFICACIÓN 4. VENTAJAS Y DESVENTAJAS 5. ESTUDIO GORDILLO 6. MEDIATECA EN SENDAI 7. VELODROMO Y PISCINA EN BERLIN Autores: Nerea Atutxa, Aitzol Bizkarguenaga, Jon Borrajo, Ander Enziondo, Ibai Esteibarlanda, Marta Fernandez, Patxi Etxeandia, Jon Lopez, Aroa Ruiz TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO

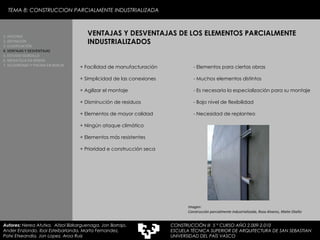

5. + Facilidad de manufacturación + Simplicidad de las conexiones + Agilizar el montaje + Disminución de residuos + Elementos de mayor calidad + Ningún ataque climático + Elementos más resistentes + Prioridad e construcción seca - Elementos para ciertas obras - Muchos elementos distintos - Es necesaria la especialización para su montaje - Bajo nivel de flexibilidad - Necesidad de replanteo VENTAJAS Y DESVENTAJAS DE LOS ELEMENTOS PARCIALMENTE INDUSTRIALIZADOS 1. HISTORIA 2. DEFINICIÓN 3. CLASIFICACIÓN 4. VENTAJAS Y DESVENTAJAS 5. ESTUDIO GORDILLO 6. MEDIATECA EN SENDAI 7. VELODROMO Y PISCINA EN BERLIN Autores: Nerea Atutxa, Aitzol Bizkarguenaga, Jon Borrajo, Ander Enziondo, Ibai Esteibarlanda, Marta Fernandez, Patxi Etxeandia, Jon Lopez, Aroa Ruiz Imagen: Construcción parcialmente industrializada, Rosa Alvarez, Maite Otaño TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO

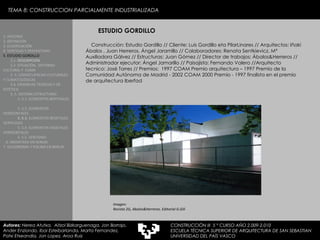

6. Construcción: Estudio Gordillo // Cliente: Luis Gordillo eta PilarLinares // Arquitectos: Iñaki Ábalos , Juan Herreros, Ángel Jaramillo // Colaboradores: Renata Sentkievicz, Mª Auxiliadora Gálvez // Estructuras: Juan Gómez // Director de trabajos: Ábalos&Herreros // Administrador ejecutor: Ángel Jamarillo // Paisajista: Fernando Valero //Arquitecto tecnico: José Torres // Premios: 1997 COAM Premio arquitectura – 1997 Premio de la Comunidad Autónoma de Madrid - 2002 COAM 2000 Premio - 1997 finalista en el premio de arquitectura Iberfad ESTUDIO GORDILLO 1. HISTORIA 2. DEFINICIÓN 3. CLASIFICACIÓN 4. VENTAJAS Y DESVENTAJAS 5. ESTUDIO GORDILLO 5.1. DESCRIPCIÓN 5.2. SITUACIÓN, ENTORNO CULTURAL Y CLIMA 5..3. CONSECUENCIAS CULTURALES Y CLIMATOLÓGICAS 5.4. EXIJENCIAS TÉCNICAS Y DE ESTÉTICA 5..5. SISTEMA ESTRUCTURAL 5..5.1. ELEMENTOS BERTIKALES 5..5.2. ELEMENTOS HORIZONTALES 5. 5.3. ELEMENTOS BEGETALES VERTICALES 5. 5.4. ELEMENTOS VEGETALES HORIZONTALES 5. 5.5. VENTANAS 6. MEDIATEKA EN SENDAI 7. VELODROMO Y PISCINA EN BERLIN Autores: Nerea Atutxa, Aitzol Bizkarguenaga, Jon Borrajo, Ander Enziondo, Ibai Esteibarlanda, Marta Fernandez, Patxi Etxeandia, Jon Lopez, Aroa Ruiz Imagen: Revista 2G, Abalos&Herreros. Editorial G.Gili TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO

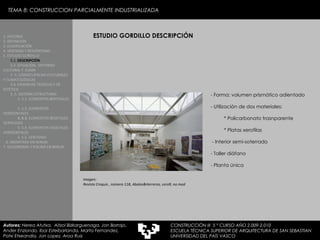

7. ESTUDIO GORDILLO DESCRIPCIÓN 1. HISTORIA 2. DEFINICIÓN 3. CLASIFICACIÓN 4. VENTAJAS Y DESVENTAJAS 5. ESTUDIO GORDILLO 5.1. DESCRIPCIÓN 5.2. SITUACIÓN, ENTORNO CULTURAL Y CLIMA 5..3. CONSECUENCIAS CULTURALES Y CLIMATOLÓGICAS 5.4. EXIJENCIAS TÉCNICAS Y DE ESTÉTICA 5..5. SISTEMA ESTRUCTURAL 5..5.1. ELEMENTOS BERTIKALES 5..5.2. ELEMENTOS HORIZONTALES 5. 5.3. ELEMENTOS BEGETALES VERTICALES 5. 5.4. ELEMENTOS VEGETALES HORIZONTALES 5. 5.5. VENTANAS 6. MEDIATEKA EN SENDAI 7. VELODROMO Y PISCINA EN BERLIN Autores: Nerea Atutxa, Aitzol Bizkarguenaga, Jon Borrajo, Ander Enziondo, Ibai Esteibarlanda, Marta Fernandez, Patxi Etxeandia, Jon Lopez, Aroa Ruiz Imagen: Revista Croquis , número 118, Abalos&Herreros, cero9, no.mad - Forma: volumen prismático adientado - Utilización de dos materiales: * Policarbonato trasnparente * Platas xerofilas - Interior semi-soterrado Taller diáfano - Planta única TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO

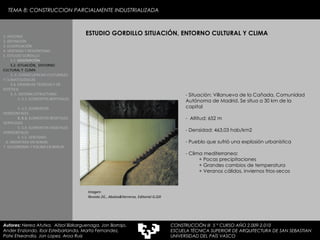

8. ESTUDIO GORDILLO SITUACIÓN, ENTORNO CULTURAL Y CLIMA 1. HISTORIA 2. DEFINICIÓN 3. CLASIFICACIÓN 4. VENTAJAS Y DESVENTAJAS 5. ESTUDIO GORDILLO 5.1. DESCRIPCIÓN 5.2. SITUACIÓN, ENTORNO CULTURAL Y CLIMA 5..3. CONSECUENCIAS CULTURALES Y CLIMATOLÓGICAS 5.4. EXIJENCIAS TÉCNICAS Y DE ESTÉTICA 5..5. SISTEMA ESTRUCTURAL 5..5.1. ELEMENTOS BERTIKALES 5..5.2. ELEMENTOS HORIZONTALES 5. 5.3. ELEMENTOS BEGETALES VERTICALES 5. 5.4. ELEMENTOS VEGETALES HORIZONTALES 5. 5.5. VENTANAS 6. MEDIATEKA EN SENDAI 7. VELODROMO Y PISCINA EN BERLIN Autores: Nerea Atutxa, Aitzol Bizkarguenaga, Jon Borrajo, Ander Enziondo, Ibai Esteibarlanda, Marta Fernandez, Patxi Etxeandia, Jon Lopez, Aroa Ruiz Imagen: Revista 2G , Abalos&Herreros. Editorial G.Gili Situación: Villanueva de la Cañada, Comunidad Autónoma de Madrid. Se situa a 30 km de la capital Altitud: 652 m Densidad: 463,03 hab/km2 Pueblo que sufrió una explosión urbanística Clima mediterranea: + Pocas precipitaciones + Grandes cambios de temperatura + Veranos cálidos, inviernos frios-secos TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO

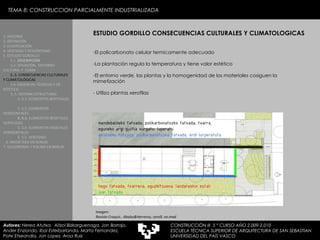

9. ESTUDIO GORDILLO CONSECUENCIAS CULTURALES Y CLIMATOLOGICAS El policarbonato celular termicamente adecuado La plantación regula la temperatura y tiene valor estético El entorno verde, las plantas y la homogenidad de los materiales cosiguen la mimetización - Utiliza plantas xerofilas 1. HISTORIA 2. DEFINICIÓN 3. CLASIFICACIÓN 4. VENTAJAS Y DESVENTAJAS 5. ESTUDIO GORDILLO 5.1. DESCRIPCIÓN 5.2. SITUACIÓN, ENTORNO CULTURAL Y CLIMA 5..3. CONSECUENCIAS CULTURALES Y CLIMATOLÓGICAS 5.4. EXIJENCIAS TÉCNICAS Y DE ESTÉTICA 5..5. SISTEMA ESTRUCTURAL 5..5.1. ELEMENTOS BERTIKALES 5..5.2. ELEMENTOS HORIZONTALES 5. 5.3. ELEMENTOS BEGETALES VERTICALES 5. 5.4. ELEMENTOS VEGETALES HORIZONTALES 5. 5.5. VENTANAS 6. MEDIATEKA EN SENDAI 7. VELODROMO Y PISCINA EN BERLIN Autores: Nerea Atutxa, Aitzol Bizkarguenaga, Jon Borrajo, Ander Enziondo, Ibai Esteibarlanda, Marta Fernandez, Patxi Etxeandia, Jon Lopez, Aroa Ruiz Imagen: Revista Croquis , Abalos&Herreros, cero9, no.mad TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO

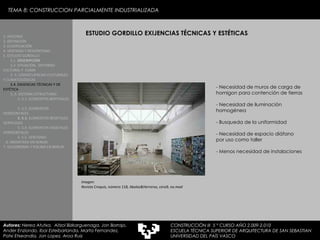

10. ESTUDIO GORDILLO EXIJENCIAS TÉCNICAS Y ESTÉTICAS 1. HISTORIA 2. DEFINICIÓN 3. CLASIFICACIÓN 4. VENTAJAS Y DESVENTAJAS 5. ESTUDIO GORDILLO 5.1. DESCRIPCIÓN 5.2. SITUACIÓN, ENTORNO CULTURAL Y CLIMA 5..3. CONSECUENCIAS CULTURALES Y CLIMATOLÓGICAS 5.4. EXIJENCIAS TÉCNICAS Y DE ESTÉTICA 5..5. SISTEMA ESTRUCTURAL 5..5.1. ELEMENTOS BERTIKALES 5..5.2. ELEMENTOS HORIZONTALES 5. 5.3. ELEMENTOS BEGETALES VERTICALES 5. 5.4. ELEMENTOS VEGETALES HORIZONTALES 5. 5.5. VENTANAS 6. MEDIATEKA EN SENDAI 7. VELODROMO Y PISCINA EN BERLIN Autores: Nerea Atutxa, Aitzol Bizkarguenaga, Jon Borrajo, Ander Enziondo, Ibai Esteibarlanda, Marta Fernandez, Patxi Etxeandia, Jon Lopez, Aroa Ruiz Imagen: Revista Croquis, número 118, Abalos&Herreros, cero9, no.mad - Necesidad de muros de carga de homigon para contención de tierras - Necesidad de iluminación homogénea - Busqueda de la uniformidad - Necesidad de espacio diáfano por uso como taller - Menos necesidad de instalaciones TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO

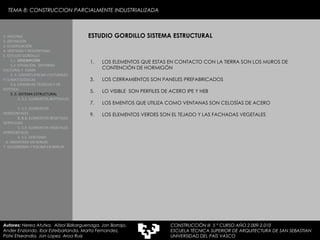

11. ESTUDIO GORDILLO SISTEMA ESTRUCTURAL 1. HISTORIA 2. DEFINICIÓN 3. CLASIFICACIÓN 4. VENTAJAS Y DESVENTAJAS 5. ESTUDIO GORDILLO 5.1. DESCRIPCIÓN 5.2. SITUACIÓN, ENTORNO CULTURAL Y CLIMA 5..3. CONSECUENCIAS CULTURALES Y CLIMATOLÓGICAS 5.4. EXIJENCIAS TÉCNICAS Y DE ESTÉTICA 5..5. SISTEMA ESTRUCTURAL 5..5.1. ELEMENTOS BERTIKALES 5..5.2. ELEMENTOS HORIZONTALES 5. 5.3. ELEMENTOS BEGETALES VERTICALES 5. 5.4. ELEMENTOS VEGETALES HORIZONTALES 5. 5.5. VENTANAS 6. MEDIATEKA EN SENDAI 7. VELODROMO Y PISCINA EN BERLIN Autores: Nerea Atutxa, Aitzol Bizkarguenaga, Jon Borrajo, Ander Enziondo, Ibai Esteibarlanda, Marta Fernandez, Patxi Etxeandia, Jon Lopez, Aroa Ruiz LOS ELEMENTOS QUE ESTAS EN CONTACTO CON LA TIERRA SON LOS MUROS DE CONTENCIÓN DE HORMIGÓN LOS CERRAMIENTOS SON PANELES PREFABRICADOS LO VISIBLE SON PERFILES DE ACERO IPE Y HEB LOS EMENTOS QUE UTILIZA COMO VENTANAS SON CELOSÍAS DE ACERO LOS ELEMENTOS VERDES SON EL TEJADO Y LAS FACHADAS VEGETALES TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO

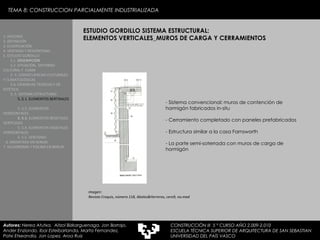

12. ESTUDIO GORDILLO SISTEMA ESTRUCTURAL: ELEMENTOS VERTICALES_MUROS DE CARGA Y CERRAMIENTOS 1. HISTORIA 2. DEFINICIÓN 3. CLASIFICACIÓN 4. VENTAJAS Y DESVENTAJAS 5. ESTUDIO GORDILLO 5.1. DESCRIPCIÓN 5.2. SITUACIÓN, ENTORNO CULTURAL Y CLIMA 5..3. CONSECUENCIAS CULTURALES Y CLIMATOLÓGICAS 5.4. EXIJENCIAS TÉCNICAS Y DE ESTÉTICA 5..5. SISTEMA ESTRUCTURAL 5..5.1. ELEMENTOS BERTIKALES 5..5.2. ELEMENTOS HORIZONTALES 5. 5.3. ELEMENTOS BEGETALES VERTICALES 5. 5.4. ELEMENTOS VEGETALES HORIZONTALES 5. 5.5. VENTANAS 6. MEDIATEKA EN SENDAI 7. VELODROMO Y PISCINA EN BERLIN Autores: Nerea Atutxa, Aitzol Bizkarguenaga, Jon Borrajo, Ander Enziondo, Ibai Esteibarlanda, Marta Fernandez, Patxi Etxeandia, Jon Lopez, Aroa Ruiz Imagen: Revista Croquis, número 118, Abalos&Herreros, cero9, no.mad Sistema convencional: muros de contención de hormigón fabricados in-situ Cerramiento completado con paneles prefabricados Estructura similar a la casa Farnsworth La parte semi-soterrada con muros de carga de hormigón TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO

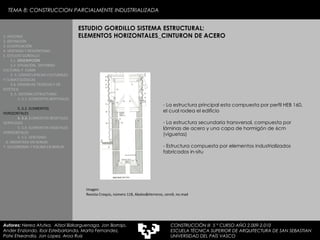

13. ESTUDIO GORDILLO SISTEMA ESTRUCTURAL: ELEMENTOS HORIZONTALES_CINTURON DE ACERO 1. HISTORIA 2. DEFINICIÓN 3. CLASIFICACIÓN 4. VENTAJAS Y DESVENTAJAS 5. ESTUDIO GORDILLO 5.1. DESCRIPCIÓN 5.2. SITUACIÓN, ENTORNO CULTURAL Y CLIMA 5..3. CONSECUENCIAS CULTURALES Y CLIMATOLÓGICAS 5.4. EXIJENCIAS TÉCNICAS Y DE ESTÉTICA 5..5. SISTEMA ESTRUCTURAL 5..5.1. ELEMENTOS BERTIKALES 5..5.2. ELEMENTOS HORIZONTALES 5. 5.3. ELEMENTOS BEGETALES VERTICALES 5. 5.4. ELEMENTOS VEGETALES HORIZONTALES 5. 5.5. VENTANAS 6. MEDIATEKA EN SENDAI 7. VELODROMO Y PISCINA EN BERLIN Autores: Nerea Atutxa, Aitzol Bizkarguenaga, Jon Borrajo, Ander Enziondo, Ibai Esteibarlanda, Marta Fernandez, Patxi Etxeandia, Jon Lopez, Aroa Ruiz Imagen: Revista Croquis, número 118, Abalos&Herreros, cero9, no.mad La estructura principal esta compuesta por perfil HEB 160, el cual rodea el edificio La estructura secundaria transversal, compuesta por láminas de acero y una capa de hormigón de 6cm (viguetas) Estructura compuesta por elementos industrializados fabricados in-situ TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO

14. ESTUDIO GORDILLO SISTEMA ESTRUCTURAL: ELEMENTO VERTICAL VEGETAL_FACHADA VEGETAL 1. HISTORIA 2. DEFINICIÓN 3. CLASIFICACIÓN 4. VENTAJAS Y DESVENTAJAS 5. ESTUDIO GORDILLO 5.1. DESCRIPCIÓN 5.2. SITUACIÓN, ENTORNO CULTURAL Y CLIMA 5..3. CONSECUENCIAS CULTURALES Y CLIMATOLÓGICAS 5.4. EXIJENCIAS TÉCNICAS Y DE ESTÉTICA 5..5. SISTEMA ESTRUCTURAL 5..5.1. ELEMENTOS BERTIKALES 5..5.2. ELEMENTOS HORIZONTALES 5. 5.3. ELEMENTOS BEGETALES VERTICALES 5. 5.4. ELEMENTOS VEGETALES HORIZONTALES 5. 5.5. VENTANAS 6. MEDIATEKA EN SENDAI 7. VELODROMO Y PISCINA EN BERLIN Autores: Nerea Atutxa, Aitzol Bizkarguenaga, Jon Borrajo, Ander Enziondo, Ibai Esteibarlanda, Marta Fernandez, Patxi Etxeandia, Jon Lopez, Aroa Ruiz Imagen: Revista Croquis, número 118, Abalos&Herreros, cero9, no.mad El elemento más complejo Esta comprobado la funcionalidad de este elemento Desde fuera hacia dentro lleva un mallazo, donde se sujetan las plantas Después , un elemnto llamado Feltemper, unos módulos de poliester que sirven para regar y mantener las plantas Por dentro, lámina impermeable y hormigón TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO

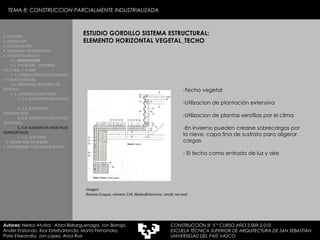

15. ESTUDIO GORDILLO SISTEMA ESTRUCTURAL: ELEMENTO HORIZONTAL VEGETAL_TECHO Techo vegetal Utilizacion de plantación extensiva Utilizacion de plantas xerofilas por el clima En invierno pueden crearse sobrecargas por la nieve, capa fina de sustrato para aligerar cargas - El techo como entrada de luz y aire 1. HISTORIA 2. DEFINICIÓN 3. CLASIFICACIÓN 4. VENTAJAS Y DESVENTAJAS 5. ESTUDIO GORDILLO 5.1. DESCRIPCIÓN 5.2. SITUACIÓN, ENTORNO CULTURAL Y CLIMA 5..3. CONSECUENCIAS CULTURALES Y CLIMATOLÓGICAS 5.4. EXIJENCIAS TÉCNICAS Y DE ESTÉTICA 5..5. SISTEMA ESTRUCTURAL 5..5.1. ELEMENTOS BERTIKALES 5..5.2. ELEMENTOS HORIZONTALES 5. 5.3. ELEMENTOS BEGETALES VERTICALES 5. 5.4. ELEMENTOS VEGETALES HORIZONTALES 5. 5.5. VENTANAS 6. MEDIATEKA EN SENDAI 7. VELODROMO Y PISCINA EN BERLIN Autores: Nerea Atutxa, Aitzol Bizkarguenaga, Jon Borrajo, Ander Enziondo, Ibai Esteibarlanda, Marta Fernandez, Patxi Etxeandia, Jon Lopez, Aroa Ruiz Imagen: Revista Croquis, número 118, Abalos&Herreros, cero9, no.mad TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO

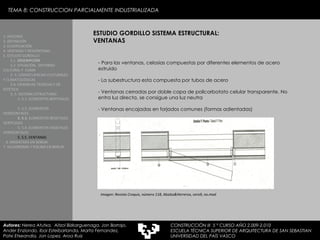

16. ESTUDIO GORDILLO SISTEMA ESTRUCTURAL: VENTANAS Para las ventanas, celosias compuestas por diferentes elementos de acero estruido La subestructura esta compuesta por tubos de acero Ventanas cerradas por doble capa de policarbotato celular transparente. No entra luz directa, se consigue una luz neutra - Ventanas encajadas en forjados comunes (formas adientadas) 1. HISTORIA 2. DEFINICIÓN 3. CLASIFICACIÓN 4. VENTAJAS Y DESVENTAJAS 5. ESTUDIO GORDILLO 5.1. DESCRIPCIÓN 5.2. SITUACIÓN, ENTORNO CULTURAL Y CLIMA 5..3. CONSECUENCIAS CULTURALES Y CLIMATOLÓGICAS 5.4. EXIJENCIAS TÉCNICAS Y DE ESTÉTICA 5..5. SISTEMA ESTRUCTURAL 5..5.1. ELEMENTOS BERTIKALES 5..5.2. ELEMENTOS HORIZONTALES 5. 5.3. ELEMENTOS BEGETALES VERTICALES 5. 5.4. ELEMENTOS VEGETALES HORIZONTALES 5. 5.5. VENTANAS 6. MEDIATEKA EN SENDAI 7. VELODROMO Y PISCINA EN BERLIN Autores: Nerea Atutxa, Aitzol Bizkarguenaga, Jon Borrajo, Ander Enziondo, Ibai Esteibarlanda, Marta Fernandez, Patxi Etxeandia, Jon Lopez, Aroa Ruiz Imagen: Revista Croquis, número 118, Abalos&Herreros, cero9, no.mad TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO

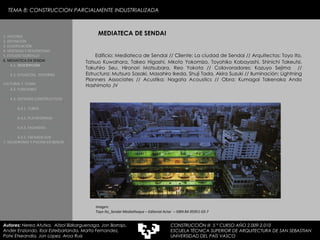

17. TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA MEDIATECA DE SENDAI Edificio: Mediateca de Sendai // Cliente: La ciudad de Sendai // Arquitectos: Toyo Ito, Tatsuo Kuwahara, Takeo Higashi, Mkoto Yokomizo, Toyohiko Kobayashi, Shinichi Takeutsi, Takuhiro Seu, Hironori Matsubara, Reo Yokota // Colavoradores: Kazuyo Sejima // Estructura: Mutsuro Sasaki, Masahiro Ikeda, Shuji Tada, Akira Suzuki // Iluminación: Lightning Planners Associates // Acustika: Nagata Acoustics // Obra: Kumagai Takenaka Ando Hashimoto JV Imagen: Toyo Ito_Sendai Mediatheque – Editorial Actar – ISBN 84-95951-03-7 1. HISTORIA 2. DEFINICIÓN 3. CLASIFICACIÓN 4. VENTAJAS Y DESVENTAJAS 5. ESTUDIO GORDILLO 6. MEDIATECA EN SENDAI 6.1. DESCRIPCIÓN 6.2. SITUACIÓN, ENTORNO CULTURAL Y CLIMA 6.3. FUNCIONES 6.4. SISTEMAS CONSTRUCTIVOS 6.4.1. TUBOS 6.4.2. PLATAFORMAS 6.4.3. FACHADAS 6.4.5. FACHADA SUR 7. VELODROMO Y PISCINA EN BERLIN Autores: Nerea Atutxa, Aitzol Bizkarguenaga, Jon Borrajo, Ander Enziondo, Ibai Esteibarlanda, Marta Fernandez, Patxi Etxeandia, Jon Lopez, Aroa Ruiz CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO

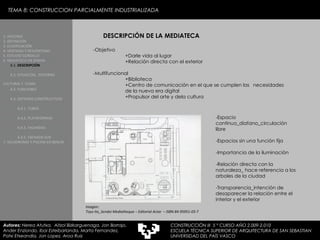

18. TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA DESCRIPCIÓN DE LA MEDIATECA -Objetivo +Darle vida al lugar +Relación directa con el exterior -Multifuncional +Biblioteca +Centro de comunicación en el que se cumplen las necesidades de la nueva era digital +Propulsor del arte y dela cultura -Espacio continuo_diafano_circulación libre -Espacios sin una función fija -Importancia de la iluminación -Relación directa con la naturaleza_ hace referencia a los arboles de la ciudad -Transparencia_intención de desaparecer la relación entre el interior y el exterior Imagen: Toyo Ito_Sendai Mediatheque – Editorial Actar – ISBN 84-95951-03-7 1. HISTORIA 2. DEFINICIÓN 3. CLASIFICACIÓN 4. VENTAJAS Y DESVENTAJAS 5. ESTUDIO GORDILLO 6. MEDIATECA EN SENDAI 6.1. DESCRIPCIÓN 6.2. SITUACIÓN, ENTORNO CULTURAL Y CLIMA 6.3. FUNCIONES 6.4. SISTEMAS CONSTRUCTIVOS 6.4.1. TUBOS 6.4.2. PLATAFORMAS 6.4.3. FACHADAS 6.4.5. FACHADA SUR 7. VELODROMO Y PISCINA EN BERLIN Autores: Nerea Atutxa, Aitzol Bizkarguenaga, Jon Borrajo, Ander Enziondo, Ibai Esteibarlanda, Marta Fernandez, Patxi Etxeandia, Jon Lopez, Aroa Ruiz CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO

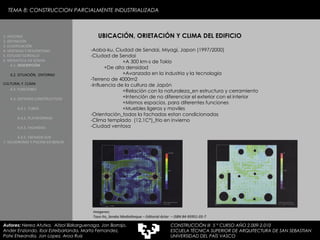

19. TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA UBICACIÓN, ORIETACIÓN Y CLIMA DEL EDIFICIO -Aoba-ku, Ciudad de Sendai, Miyagi, Japon (1997/2000) -Ciudad de Sendai +A 300 km-s de Tokio +De alta densidad +Avanzada en la industria y la tecnologia -Terreno de 4000m2 -Influencia de la cultura de Japón +Relación con la naturaleza_en estructura y cerramiento +Intención de no diferenciar el exterior con el interior +Mismos espacios, para diferentes funciones +Muebles ligeros y moviles -Orientación_todas la fachadas estan condicionadas -Clima templado (12,1Cº)_frio en invierno -Ciudad ventosa Imagenes: Toyo Ito_Sendai Mediatheque – Editorial Actar – ISBN 84-95951-03-7 1. HISTORIA 2. DEFINICIÓN 3. CLASIFICACIÓN 4. VENTAJAS Y DESVENTAJAS 5. ESTUDIO GORDILLO 6. MEDIATECA EN SENDAI 6.1. DESCRIPCIÓN 6.2. SITUACIÓN, ENTORNO CULTURAL Y CLIMA 6.3. FUNCIONES 6.4. SISTEMAS CONSTRUCTIVOS 6.4.1. TUBOS 6.4.2. PLATAFORMAS 6.4.3. FACHADAS 6.4.5. FACHADA SUR 7. VELODROMO Y PISCINA EN BERLIN Autores: Nerea Atutxa, Aitzol Bizkarguenaga, Jon Borrajo, Ander Enziondo, Ibai Esteibarlanda, Marta Fernandez, Patxi Etxeandia, Jon Lopez, Aroa Ruiz CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO

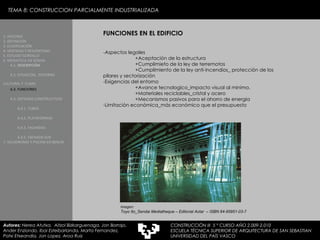

20. TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA FUNCIONES EN EL EDIFICIO -Aspectos legales +Aceptación de la estructura +Cumplimieto de la ley de terremotos +Cumplimiento de la ley anti-incendios_ protección de los pilares y sectorización -Exigencias del entorno +Avance tecnologico_impacto visual al minimo. +Materiales reciclables_cristal y acero +Mecanismos pasivos para el ahorro de energia -Limitación económica_más económico que el presupuesto Imagen: Toyo Ito_Sendai Mediatheque – Editorial Actar – ISBN 84-95951-03-7 1. HISTORIA 2. DEFINICIÓN 3. CLASIFICACIÓN 4. VENTAJAS Y DESVENTAJAS 5. ESTUDIO GORDILLO 6. MEDIATECA EN SENDAI 6.1. DESCRIPCIÓN 6.2. SITUACIÓN, ENTORNO CULTURAL Y CLIMA 6.3. FUNCIONES 6.4. SISTEMAS CONSTRUCTIVOS 6.4.1. TUBOS 6.4.2. PLATAFORMAS 6.4.3. FACHADAS 6.4.5. FACHADA SUR 7. VELODROMO Y PISCINA EN BERLIN Autores: Nerea Atutxa, Aitzol Bizkarguenaga, Jon Borrajo, Ander Enziondo, Ibai Esteibarlanda, Marta Fernandez, Patxi Etxeandia, Jon Lopez, Aroa Ruiz CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO

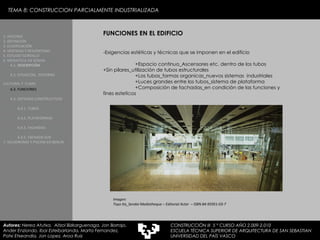

21. TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA FUNCIONES EN EL EDIFICIO -Exigencias estéticas y técnicas que se imponen en el edificio +Espacio continuo_Ascensores etc. dentro de los tubos +Sin pilares_utilización de tubos estructurales +Los tubos_formas organicas_nuevos sistemas industriales +Luces grandes entre los tubos_sistema de plataforma +Composición de fachadas_en condición de las funciones y fines esteticos Imagen: Toyo Ito_Sendai Mediatheque – Editorial Actar – ISBN 84-95951-03-7 1. HISTORIA 2. DEFINICIÓN 3. CLASIFICACIÓN 4. VENTAJAS Y DESVENTAJAS 5. ESTUDIO GORDILLO 6. MEDIATECA EN SENDAI 6.1. DESCRIPCIÓN 6.2. SITUACIÓN, ENTORNO CULTURAL Y CLIMA 6.3. FUNCIONES 6.4. SISTEMAS CONSTRUCTIVOS 6.4.1. TUBOS 6.4.2. PLATAFORMAS 6.4.3. FACHADAS 6.4.5. FACHADA SUR 7. VELODROMO Y PISCINA EN BERLIN Autores: Nerea Atutxa, Aitzol Bizkarguenaga, Jon Borrajo, Ander Enziondo, Ibai Esteibarlanda, Marta Fernandez, Patxi Etxeandia, Jon Lopez, Aroa Ruiz CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO

22. TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA -La construcción se diferencia en 3 partes +Tubos_pilares +Plataformas_plantas +Fachadas_cerramiento -Sistema estructural _bsado en el sitema de Domino de Le Corbusier SISTEMAS DE COSNTRUCCIÓN Imagen: Toyo Ito_Sendai Mediatheque – Editorial Actar – ISBN 84-95951-03-7 1. HISTORIA 2. DEFINICIÓN 3. CLASIFICACIÓN 4. VENTAJAS Y DESVENTAJAS 5. ESTUDIO GORDILLO 6. MEDIATECA EN SENDAI 6.1. DESCRIPCIÓN 6.2. SITUACIÓN, ENTORNO CULTURAL Y CLIMA 6.3. FUNCIONES 6.4. SISTEMAS CONSTRUCTIVOS 6.4.1. TUBOS 6.4.2. PLATAFORMAS 6.4.3. FACHADAS 6.4.5. FACHADA SUR 7. VELODROMO Y PISCINA EN BERLIN Autores: Nerea Atutxa, Aitzol Bizkarguenaga, Jon Borrajo, Ander Enziondo, Ibai Esteibarlanda, Marta Fernandez, Patxi Etxeandia, Jon Lopez, Aroa Ruiz CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO

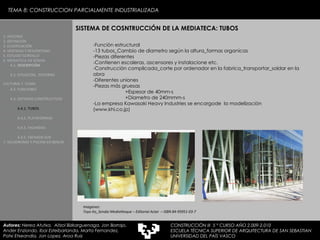

23. TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA -Función estructural -13 tubos_Cambio de diametro según la altura_formas organicas -Piezas diferentes -Contienen escaleras, ascensores y instalacione etc. -Construcción complicada_corte por ordenador en la fabrica_transportar_soldar en la obra -Diferentes uniones -Piezas más gruesas +Espesor de 40mm-s +Diametro de 240mmm-s -La empresa Kawasaki Heavy Industries se encargode la modelización (www.khi.co.jp) SISTEMA DE COSNTRUCCIÓN DE LA MEDIATECA: TUBOS Imagenes: Toyo Ito_Sendai Mediatheque – Editorial Actar – ISBN 84-95951-03-7 1. HISTORIA 2. DEFINICIÓN 3. CLASIFICACIÓN 4. VENTAJAS Y DESVENTAJAS 5. ESTUDIO GORDILLO 6. MEDIATECA EN SENDAI 6.1. DESCRIPCIÓN 6.2. SITUACIÓN, ENTORNO CULTURAL Y CLIMA 6.3. FUNCIONES 6.4. SISTEMAS CONSTRUCTIVOS 6.4.1. TUBOS 6.4.2. PLATAFORMAS 6.4.3. FACHADAS 6.4.5. FACHADA SUR 7. VELODROMO Y PISCINA EN BERLIN Autores: Nerea Atutxa, Aitzol Bizkarguenaga, Jon Borrajo, Ander Enziondo, Ibai Esteibarlanda, Marta Fernandez, Patxi Etxeandia, Jon Lopez, Aroa Ruiz CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO

24. TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA -Forjados_espesor de 80 cm-s (con falso techo) -En fabrica se mediomonta y en obra se monta -Planchas metalicas + Vigas metalicas -Reticula de vigas metalicas +forjados +UPE soldadas entre si -Planchas +Metalicas +Parecidas en las que se utilizan en construcciones de barcos +Arriba y debajo de la reticula +Corte a medida_alrededor de los tubos forma triangeluares -Montaje +En la fabrica se cortaron la piezas ha medida por ordenador y se soldaron parte de la piezas +En la obra se colocaron con la ayuda de la grúa y finalmente se soldaron SISTEMA DE COSNTRUCCIÓN DE LA MEDIATECA: PLATAFORMAS Imagen: Anaiz Aulestiarte Bustinduy Imagen: Toyo Ito_Sendai Mediatheque – Editorial Actar – ISBN 84-95951-03-7 1. HISTORIA 2. DEFINICIÓN 3. CLASIFICACIÓN 4. VENTAJAS Y DESVENTAJAS 5. ESTUDIO GORDILLO 6. MEDIATECA EN SENDAI 6.1. DESCRIPCIÓN 6.2. SITUACIÓN, ENTORNO CULTURAL Y CLIMA 6.3. FUNCIONES 6.4. SISTEMAS CONSTRUCTIVOS 6.4.1. TUBOS 6.4.2. PLATAFORMAS 6.4.3. FACHADAS 6.4.5. FACHADA SUR 7. VELODROMO Y PISCINA EN BERLIN Autores: Nerea Atutxa, Aitzol Bizkarguenaga, Jon Borrajo, Ander Enziondo, Ibai Esteibarlanda, Marta Fernandez, Patxi Etxeandia, Jon Lopez, Aroa Ruiz CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO

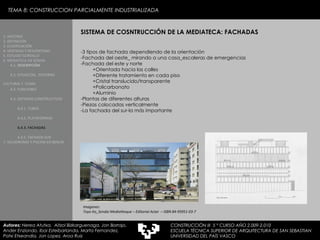

25. TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA SISTEMA DE COSNTRUCCIÓN DE LA MEDIATECA: FACHADAS -3 tipos de fachada dependiendo de la orientación -Fachada del oeste_ mirando a una casa_escaleras de emergencias -Fachada del este y norte +Orientada hacia las calles +Diferente tratamiento en cada piso +Cristal translucido/transparente +Policarbonato +Aluminio -Plantas de diferentes alturas -Piezas colocadas verticalmente -La fachada del sur-la más importante Imagenes: Toyo Ito_Sendai Mediatheque – Editorial Actar – ISBN 84-95951-03-7 1. HISTORIA 2. DEFINICIÓN 3. CLASIFICACIÓN 4. VENTAJAS Y DESVENTAJAS 5. ESTUDIO GORDILLO 6. MEDIATECA EN SENDAI 6.1. DESCRIPCIÓN 6.2. SITUACIÓN, ENTORNO CULTURAL Y CLIMA 6.3. FUNCIONES 6.4. SISTEMAS CONSTRUCTIVOS 6.4.1. TUBOS 6.4.2. PLATAFORMAS 6.4.3. FACHADAS 6.4.5. FACHADA SUR 7. VELODROMO Y PISCINA EN BERLIN Autores: Nerea Atutxa, Aitzol Bizkarguenaga, Jon Borrajo, Ander Enziondo, Ibai Esteibarlanda, Marta Fernandez, Patxi Etxeandia, Jon Lopez, Aroa Ruiz CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO

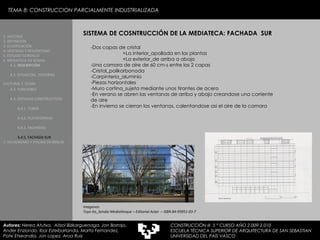

26. TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA SISTEMA DE COSNTRUCCIÓN DE LA MEDIATECA: FACHADA SUR -Dos capas de cristal +La interior_apollada en las plantas +La exterior_de arriba a abajo -Una camara de aire de 60 cm-s entre las 2 capas -Cristal_polikarbonada -Carpinteria_aluminio -Piezas horizontales -Muro cortina_sujeta mediante unos tirantes de acero -En verano se abren las ventanas de arriba y abajo creandose una corriente de aire -En invierno se cierran las ventanas, calentandose asi el aire de la camara Imagenes: Toyo Ito_Sendai Mediatheque – Editorial Actar – ISBN 84-95951-03-7 1. HISTORIA 2. DEFINICIÓN 3. CLASIFICACIÓN 4. VENTAJAS Y DESVENTAJAS 5. ESTUDIO GORDILLO 6. MEDIATECA EN SENDAI 6.1. DESCRIPCIÓN 6.2. SITUACIÓN, ENTORNO CULTURAL Y CLIMA 6.3. FUNCIONES 6.4. SISTEMAS CONSTRUCTIVOS 6.4.1. TUBOS 6.4.2. PLATAFORMAS 6.4.3. FACHADAS 6.4.5. FACHADA SUR 7. VELODROMO Y PISCINA EN BERLIN Autores: Nerea Atutxa, Aitzol Bizkarguenaga, Jon Borrajo, Ander Enziondo, Ibai Esteibarlanda, Marta Fernandez, Patxi Etxeandia, Jon Lopez, Aroa Ruiz CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO

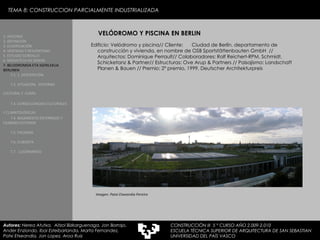

27. TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA VELÓDROMO Y PISCINA EN BERLIN Edificio: Velódromo y piscina// Cliente: Ciudad de Berlín, departamento de construcción y vivienda, en nombre de OSB Sportstättenbauten GmbH // Arquitectos: Dominique Perrault// Colaboradores: Rolf Reichert-RPM, Schmidt, Schicketanz & Partner// Estructuras: Ove Arup & Partners // Paisajismo: Landschaft Planen & Bauen // Premio: 2º premio, 1999, Deutscher Architekturpreis Imagen: Patxi Etxeandia Pereiro 1. HISTORIA 2. DEFINICIÓN 3. CLASIFICACIÓN 4. VENTAJAS Y DESVENTAJAS 5. ESTUDIO GORDILLO 6. MEDIATECA EN SENDAI 7. BELODROMOA ETA IGERILEKUA BERLINEN 7.1. 1. DESCRIPCIÓN 7.2. SITUACIÓN, ENTORNO CULTURAL Y CLIMA 7.3. CONSECUENCIAS CULTURALES Y CLIMATOLÓGICAS 7.4. BASAMENTO ENTERRADO Y CILINDRO EXTERIOR 7.5. FACHADA 7.6. CUBIERTA 7.7. LUCERNARIOS Autores: Nerea Atutxa, Aitzol Bizkarguenaga, Jon Borrajo, Ander Enziondo, Ibai Esteibarlanda, Marta Fernandez, Patxi Etxeandia, Jon Lopez, Aroa Ruiz CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO

28. TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA DESCRIPCIÓN DEL VELÓDROMO Y LA PISCINA 2 volúmenes simples, uno circular y el otro rectangular Edificio semi-enterrado, menor impacto visual El solar está en el cruce de dos ejes principales de la ciudad Rodeado de un parque lleno de árboles frutales - Grandes espacios diáfanos Imagenes: Ander Rodriguez 1. HISTORIA 2. DEFINICIÓN 3. CLASIFICACIÓN 4. VENTAJAS Y DESVENTAJAS 5. ESTUDIO GORDILLO 6. MEDIATECA EN SENDAI 7. BELODROMOA ETA IGERILEKUA BERLINEN 7.1. 1. DESCRIPCIÓN 7.2. SITUACIÓN, ENTORNO CULTURAL Y CLIMA 7.3. CONSECUENCIAS CULTURALES Y CLIMATOLÓGICAS 7.4. BASAMENTO ENTERRADO Y CILINDRO EXTERIOR 7.5. FACHADA 7.6. CUBIERTA 7.7. LUCERNARIOS Autores: Nerea Atutxa, Aitzol Bizkarguenaga, Jon Borrajo, Ander Enziondo, Ibai Esteibarlanda, Marta Fernandez, Patxi Etxeandia, Jon Lopez, Aroa Ruiz CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO

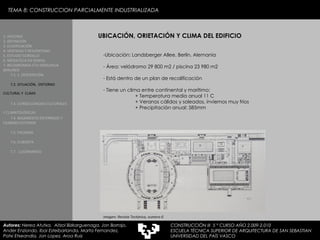

29. TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA UBICACIÓN, ORIETACIÓN Y CLIMA DEL EDIFICIO Ubicación: Landsberger Allee, Berlin, Alemania Área: velódromo 29 800 m2 / piscina 23 980 m2 Está dentro de un plan de recalificación Tiene un clima entre continental y marítimo: + Temperatura media anual 11 C + Veranos cálidos y soleados, inviernos muy fríos + Precipitación anual: 585mm Imagen: Revista Tectónica, numero 6 1. HISTORIA 2. DEFINICIÓN 3. CLASIFICACIÓN 4. VENTAJAS Y DESVENTAJAS 5. ESTUDIO GORDILLO 6. MEDIATECA EN SENDAI 7. BELODROMOA ETA IGERILEKUA BERLINEN 7.1. 1. DESCRIPCIÓN 7.2. SITUACIÓN, ENTORNO CULTURAL Y CLIMA 7.3. CONSECUENCIAS CULTURALES Y CLIMATOLÓGICAS 7.4. BASAMENTO ENTERRADO Y CILINDRO EXTERIOR 7.5. FACHADA 7.6. CUBIERTA 7.7. LUCERNARIOS Autores: Nerea Atutxa, Aitzol Bizkarguenaga, Jon Borrajo, Ander Enziondo, Ibai Esteibarlanda, Marta Fernandez, Patxi Etxeandia, Jon Lopez, Aroa Ruiz CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO

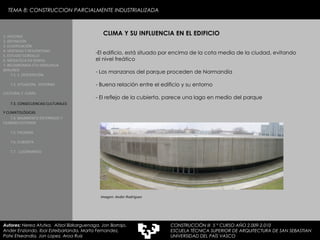

30. TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA CLIMA Y SU INFLUENCIA EN EL EDIFICIO El edificio, está situado por encima de la cota media de la ciudad, evitando el nivel freático Los manzanos del parque proceden de Normandía Buena relación entre el edificio y su entorno - El reflejo de la cubierta, parece una lago en medio del parque Imagen: Ander Rodriguez 1. HISTORIA 2. DEFINICIÓN 3. CLASIFICACIÓN 4. VENTAJAS Y DESVENTAJAS 5. ESTUDIO GORDILLO 6. MEDIATECA EN SENDAI 7. BELODROMOA ETA IGERILEKUA BERLINEN 7.1. 1. DESCRIPCIÓN 7.2. SITUACIÓN, ENTORNO CULTURAL Y CLIMA 7.3. CONSECUENCIAS CULTURALES Y CLIMATOLÓGICAS 7.4. BASAMENTO ENTERRADO Y CILINDRO EXTERIOR 7.5. FACHADA 7.6. CUBIERTA 7.7. LUCERNARIOS Autores: Nerea Atutxa, Aitzol Bizkarguenaga, Jon Borrajo, Ander Enziondo, Ibai Esteibarlanda, Marta Fernandez, Patxi Etxeandia, Jon Lopez, Aroa Ruiz CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO

31. TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA BASAMENTO ENTERRADO -Cubierta es invertida -Soporte: losa de hormigón armado -Impermeabilización y aislamiento térmico -Parte ajardinada: drenaje, fieltro separador y capa vegetal -Resto: Losas prefabricadas a modo de pavimento flotante. CILINDRO EXTERIOR -Anillo inferior con doble acristalamiento 6+20+10mm -Carpintería de pletinas de acero galvanizado -Montantes IPE 100 que se apoyan en una L 150x100x10mm. -L con anclajes puntuales con posibilidad de tres direcciones para un correcto replanteo en obra. -Falso techo formado con bandejas de chapa galvanizada y lacada sujetadas a unos paneles de lana de roca con revestimiento de chapa de acabado plástico. -Doble L de chapa galvanizada que permite nivelar correctamente el panel. SISTEMA ESTRUCTURAL DEL VELODROMO Y PISCINA: BASAMENTO ENTERRADO Y CILINDRO EXTERIOR 1. HISTORIA 2. DEFINICIÓN 3. CLASIFICACIÓN 4. VENTAJAS Y DESVENTAJAS 5. ESTUDIO GORDILLO 6. MEDIATECA EN SENDAI 7. BELODROMOA ETA IGERILEKUA BERLINEN 7.1. 1. DESCRIPCIÓN 7.2. SITUACIÓN, ENTORNO CULTURAL Y CLIMA 7.3. CONSECUENCIAS CULTURALES Y CLIMATOLÓGICAS 7.4. BASAMENTO ENTERRADO Y CILINDRO EXTERIOR 7.5. FACHADA 7.6. CUBIERTA 7.7. LUCERNARIOS Autores: Nerea Atutxa, Aitzol Bizkarguenaga, Jon Borrajo, Ander Enziondo, Ibai Esteibarlanda, Marta Fernandez, Patxi Etxeandia, Jon Lopez, Aroa Ruiz Imagen: Aitzol Bizkarguenaga CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO

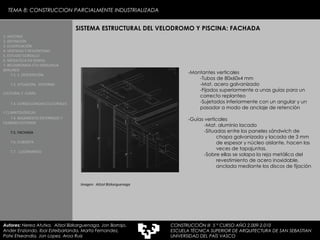

32. TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA -Montantes verticales -Tubos de 80x60x4 mm -Mat. acero galvanizado -Fijados superiormente a unas guías para un correcto replanteo -Sujetados inferiormente con un angular y un pasador a modo de anclaje de retención -Guías verticales -Mat. aluminio lacado -Situadas entre los paneles sándwich de chapa galvanizada y lacada de 3 mm de espesor y núcleo aislante, hacen las veces de tapajuntas. -Sobre ellas se solapa la reja metálica del revestimiento de acero inoxidable, anclada mediante los discos de fijación SISTEMA ESTRUCTURAL DEL VELODROMO Y PISCINA: FACHADA 1. HISTORIA 2. DEFINICIÓN 3. CLASIFICACIÓN 4. VENTAJAS Y DESVENTAJAS 5. ESTUDIO GORDILLO 6. MEDIATECA EN SENDAI 7. BELODROMOA ETA IGERILEKUA BERLINEN 7.1. 1. DESCRIPCIÓN 7.2. SITUACIÓN, ENTORNO CULTURAL Y CLIMA 7.3. CONSECUENCIAS CULTURALES Y CLIMATOLÓGICAS 7.4. BASAMENTO ENTERRADO Y CILINDRO EXTERIOR 7.5. FACHADA 7.6. CUBIERTA 7.7. LUCERNARIOS Imagen: Aitzol Bizkarguenaga Autores: Nerea Atutxa, Aitzol Bizkarguenaga, Jon Borrajo, Ander Enziondo, Ibai Esteibarlanda, Marta Fernandez, Patxi Etxeandia, Jon Lopez, Aroa Ruiz CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO

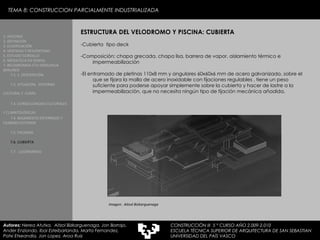

33. TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA ESTRUCTURA DEL VELODROMO Y PISCINA: CUBIERTA -Cubierta tipo deck -Composición: chapa grecada, chapa lisa, barrera de vapor, aislamiento térmico e impermeabilización -El entramado de pletinas 110x8 mm y angulares 60x60x6 mm de acero galvanizado, sobre el que se fijara la malla de acero inoxidable con fijaciones regulables , tiene un peso suficiente para poderse apoyar simplemente sobre la cubierta y hacer de lastre a la impermeabilización, que no necesita ningún tipo de fijación mecánica añadida. 1. HISTORIA 2. DEFINICIÓN 3. CLASIFICACIÓN 4. VENTAJAS Y DESVENTAJAS 5. ESTUDIO GORDILLO 6. MEDIATECA EN SENDAI 7. BELODROMOA ETA IGERILEKUA BERLINEN 7.1. 1. DESCRIPCIÓN 7.2. SITUACIÓN, ENTORNO CULTURAL Y CLIMA 7.3. CONSECUENCIAS CULTURALES Y CLIMATOLÓGICAS 7.4. BASAMENTO ENTERRADO Y CILINDRO EXTERIOR 7.5. FACHADA 7.6. CUBIERTA 7.7. LUCERNARIOS Autores: Nerea Atutxa, Aitzol Bizkarguenaga, Jon Borrajo, Ander Enziondo, Ibai Esteibarlanda, Marta Fernandez, Patxi Etxeandia, Jon Lopez, Aroa Ruiz Imagen: Aitzol Bizkarguenaga CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO

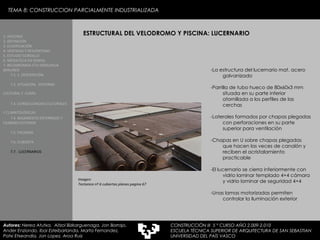

34. Imagen: Tectonica nº 6 cubiertas planas pagina 67 TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA ESTRUCTURAL DEL VELODROMO Y PISCINA: LUCERNARIO -La estructura del lucernario mat. acero galvanizado -Parrilla de tubo hueco de 80x60x3 mm situada en su parte inferior atornillada a los perfiles de las cerchas -Laterales formados por chapas plegadas con perforaciones en su parte superior para ventilación -Chapas en U sobre chapas plegadas que hacen las veces de canalón y reciben el acristalamiento practicable -El lucernario se cierra inferiormente con vidrio laminar templado 4+4 cámara y vidrio laminar de seguridad 4+4 -Unas lamas motorizadas permiten controlar la iluminación exterior 1. HISTORIA 2. DEFINICIÓN 3. CLASIFICACIÓN 4. VENTAJAS Y DESVENTAJAS 5. ESTUDIO GORDILLO 6. MEDIATECA EN SENDAI 7. BELODROMOA ETA IGERILEKUA BERLINEN 7.1. 1. DESCRIPCIÓN 7.2. SITUACIÓN, ENTORNO CULTURAL Y CLIMA 7.3. CONSECUENCIAS CULTURALES Y CLIMATOLÓGICAS 7.4. BASAMENTO ENTERRADO Y CILINDRO EXTERIOR 7.5. FACHADA 7.6. CUBIERTA 7.7. LUCERNARIOS Autores: Nerea Atutxa, Aitzol Bizkarguenaga, Jon Borrajo, Ander Enziondo, Ibai Esteibarlanda, Marta Fernandez, Patxi Etxeandia, Jon Lopez, Aroa Ruiz CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO

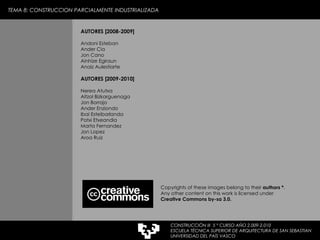

35. TEMA 8: CONSTRUCCION PARCIALMENTE INDUSTRIALIZADA CONSTRUCCIÓN III 5 º CURSO AÑO 2.009-2.010 ESCUELA TÉCNICA SUPERIOR DE ARQUITECTURA DE SAN SEBASTIAN UNIVERSIDAD DEL PAÍS VASCO AUTORES [2008-2009] Andoni Esteban Ander Cia Jon Cano Ainhize Egiraun Anaiz Aulestiarte AUTORES [2009-2010] Nerea Atutxa Aitzol Bizkarguenaga Jon Borrajo Ander Enziondo Ibai Esteibarlanda Patxi Etxeandia Marta Fernandez Jon Lopez Aroa Ruiz Copyrights of these images belong to their authors * . Any other content on this work is licensed under Creative Commons by-sa 3.0.
