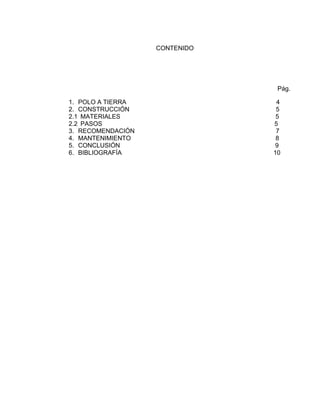

3. CONTENIDO
Pág.
1. POLO A TIERRA 4
2. CONSTRUCCIÓN 5
2.1 MATERIALES 5
2.2 PASOS 5
3. RECOMENDACIÓN 7
4. MANTENIMIENTO 8
5. CONCLUSIÓN 9
6. BIBLIOGRAFÍA 10

4. 1. POLO A TIERRA
El polo a tierra es una unión de todos los elementos metálicos que, mediante
cables de sección suficiente entre las partes de una instalación y un conjunto de
electrodos, permite la desviación de corrientes de falta o de las descargas de tipo
atmosférico, y consigue que no se pueda dar una diferencia de potencial peligrosa
en los edificios, instalaciones y superficie próxima al terreno.
Solamente es posible hacer dos formas de polo a tierra, y es polo a tierra de forma
horizontal y polo a tierra de forma vertical, cuya diferencia es que el primero se
hace cuando la capa de tierra no es suficientemente profunda para hacer el polo a
tierra de forma vertical.
Polo a tierra de forma horizontal

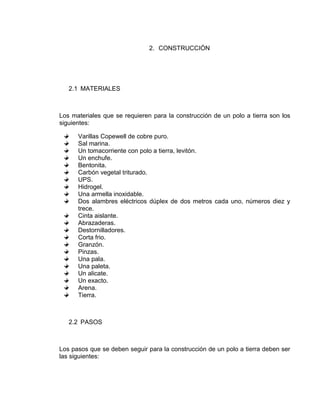

5. 2. CONSTRUCCIÓN
2.1 MATERIALES
Los materiales que se requieren para la construcción de un polo a tierra son los
siguientes:
Varillas Copewell de cobre puro.
Sal marina.
Un tomacorriente con polo a tierra, levitón.
Un enchufe.
Bentonita.
Carbón vegetal triturado.
UPS.
Hidrogel.
Una armella inoxidable.
Dos alambres eléctricos dúplex de dos metros cada uno, números diez y
trece.
Cinta aislante.
Abrazaderas.
Destornilladores.
Corta frio.
Granzón.
Pinzas.
Una pala.
Una paleta.
Un alicate.
Un exacto.
Arena.
Tierra.
2.2 PASOS
Los pasos que se deben seguir para la construcción de un polo a tierra deben ser
las siguientes:

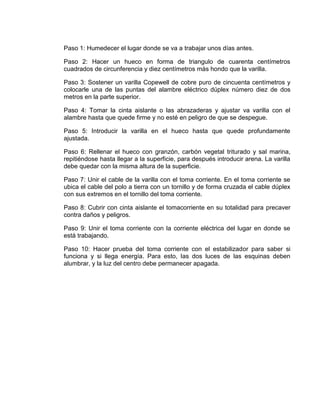

6. Paso 1: Humedecer el lugar donde se va a trabajar unos días antes.
Paso 2: Hacer un hueco en forma de triangulo de cuarenta centímetros
cuadrados de circunferencia y diez centímetros más hondo que la varilla.
Paso 3: Sostener un varilla Copewell de cobre puro de cincuenta centímetros y
colocarle una de las puntas del alambre eléctrico dúplex número diez de dos
metros en la parte superior.
Paso 4: Tomar la cinta aislante o las abrazaderas y ajustar va varilla con el
alambre hasta que quede firme y no esté en peligro de que se despegue.
Paso 5: Introducir la varilla en el hueco hasta que quede profundamente
ajustada.
Paso 6: Rellenar el hueco con granzón, carbón vegetal triturado y sal marina,
repitiéndose hasta llegar a la superficie, para después introducir arena. La varilla
debe quedar con la misma altura de la superficie.
Paso 7: Unir el cable de la varilla con el toma corriente. En el toma corriente se
ubica el cable del polo a tierra con un tornillo y de forma cruzada el cable dúplex
con sus extremos en el tornillo del toma corriente.
Paso 8: Cubrir con cinta aislante el tomacorriente en su totalidad para precaver
contra daños y peligros.
Paso 9: Unir el toma corriente con la corriente eléctrica del lugar en donde se
está trabajando.
Paso 10: Hacer prueba del toma corriente con el estabilizador para saber si
funciona y si llega energía. Para esto, las dos luces de las esquinas deben
alumbrar, y la luz del centro debe permanecer apagada.

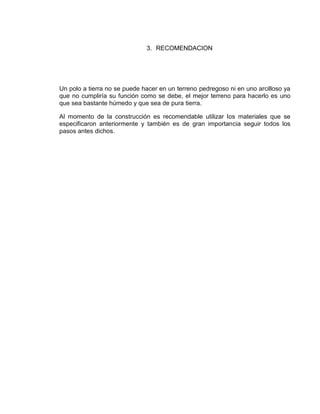

7. 3. RECOMENDACION
Un polo a tierra no se puede hacer en un terreno pedregoso ni en uno arcilloso ya
que no cumpliría su función como se debe, el mejor terreno para hacerlo es uno
que sea bastante húmedo y que sea de pura tierra.
Al momento de la construcción es recomendable utilizar los materiales que se
especificaron anteriormente y también es de gran importancia seguir todos los
pasos antes dichos.

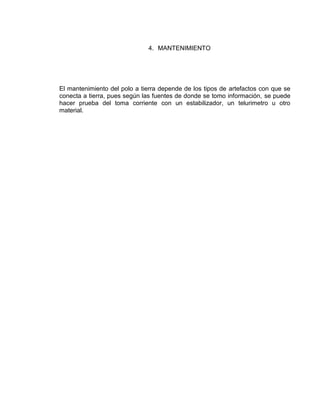

8. 4. MANTENIMIENTO
El mantenimiento del polo a tierra depende de los tipos de artefactos con que se
conecta a tierra, pues según las fuentes de donde se tomo información, se puede
hacer prueba del toma corriente con un estabilizador, un telurimetro u otro
material.

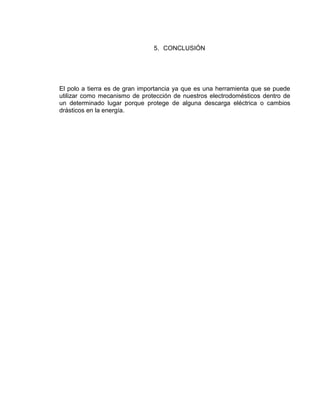

9. 5. CONCLUSIÓN
El polo a tierra es de gran importancia ya que es una herramienta que se puede
utilizar como mecanismo de protección de nuestros electrodomésticos dentro de
un determinado lugar porque protege de alguna descarga eléctrica o cambios
drásticos en la energía.

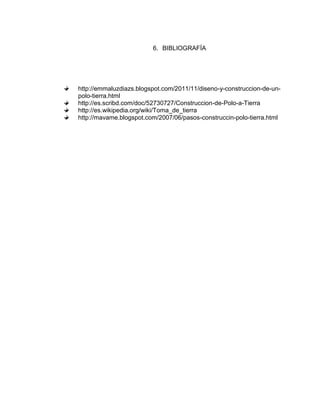

10. 6. BIBLIOGRAFÍA
