El equipo construyó un generador electrostático siguiendo los experimentos de Benjamín Franklin usando materiales caseros como tubos de PVC, papel aluminio, plástico corrugado y lápices. El generador produce electricidad estática al girar un tubo de PVC que hace girar una varilla de aluminio. El documento describe los pasos para construir el generador y proporciona enlaces a información adicional y un video del prototipo funcionando.

1. Electricidad y Magnetismo: Diseño y construcción de un Generador ElectrostáticoEquipo # 4Campus Sonora Norte

2. Equipo 4: Los Gladiadores Armando Parra 904893José Carlos Ramírez 957567Francisco A Guzmán 957690

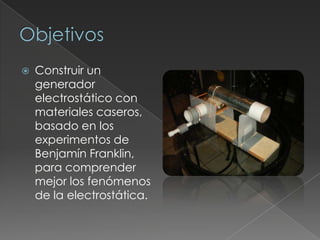

3. ObjetivosConstruir un generador electrostático con materiales caseros, basado en los experimentos de Benjamín Franklin, para comprender mejor los fenómenos de la electrostática.

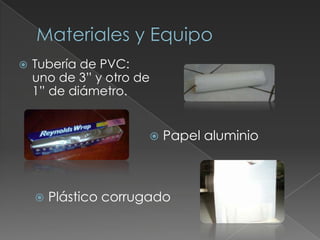

4. Materiales y EquipoTubería de PVC: uno de 3” y otro de1” de diámetro.Papel aluminio

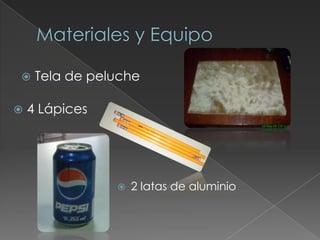

5. Plástico corrugadoMateriales y EquipoTela de peluche4 Lápices

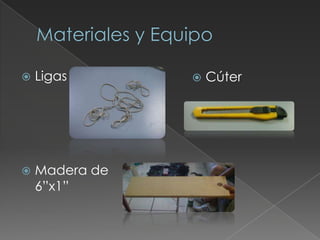

6. 2 latas de aluminioMateriales y EquipoLigasCúter

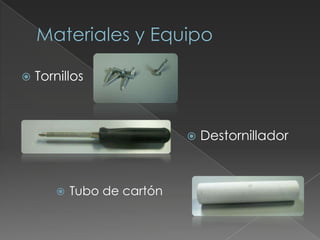

7. Madera de 6”x1” Materiales y EquipoTornillosDestornillador

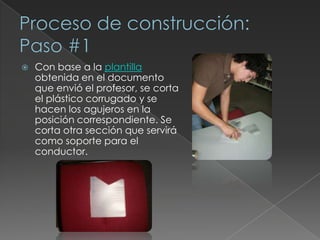

8. Tubo de cartónProceso de construcción: Paso #1Con base a la plantilla obtenida en el documento que envió el profesor, se corta el plástico corrugado y se hacen los agujeros en la posición correspondiente. Se corta otra sección que servirá como soporte para el conductor.

9. Paso #2Los tubos de PVC se unen como se muestra en la foto, usando 2 tornillos, cinta de ducto y 2 cinchos para que quede unido firmemente. Se pone el tapón al tubo pequeño

10. Paso #3Usando el cúter, hacer un corte a modo de pestaña a una de las latas de aluminio y pegarle una tira larga de papel aluminio que hará contacto con la madera a modo de tierra; a la otra lata se le pega el peluche.

11. Paso #4Procederemos a fabricar el conductor primario, éste consiste en un tubo de cartón forrado con papel aluminio. La superficie exterior, una vez forrado el tubo, debe ser suave y lisa.

12. Paso #5Se atornillan las paredes de plástico corrugado a la madera. Se insertan los lápices y se colocan las latas en posición con ayuda de las ligas.

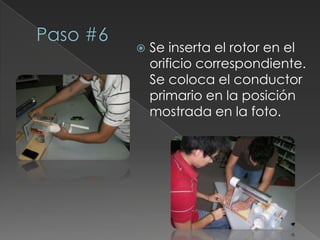

13. Paso #6Se inserta el rotor en el orificio correspondiente. Se coloca el conductor primario en la posición mostrada en la foto.

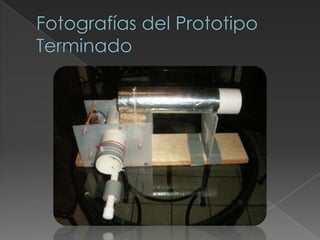

14. Fotografías del Prototipo Terminado

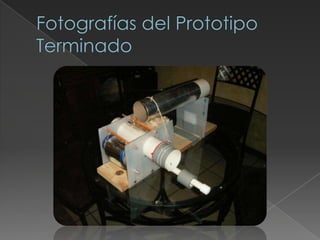

15. Fotografías del Prototipo Terminado

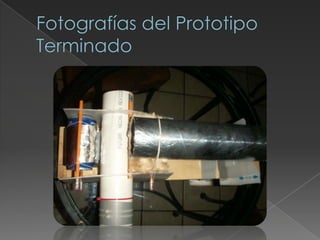

16. Fotografías del Prototipo Terminado

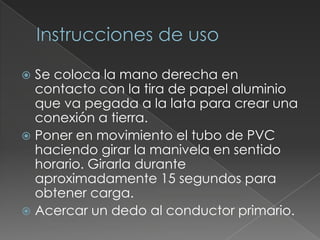

17. Instrucciones de usoSe coloca la mano derecha en contacto con la tira de papel aluminio que va pegada a la lata para crear una conexión a tierra.Poner en movimiento el tubo de PVC haciendo girar la manivela en sentido horario. Girarla durante aproximadamente 15 segundos para obtener carga.Acercar un dedo al conductor primario.

18. ConclusionesEl generador fue sencillo de construir, con materiales y herramientas que se encuentran fácilmente.La fabricación del generador electrostático nos ayuda a comprender mejor los conceptos de electrostática al ponerlos en práctica y apreciarlos visualmente.El generador es un ejemplo sencillo pero práctico de cómo se puede producir energía eléctrica de manera limpia, algo vital para la conservación del medio ambiente y nuestros recursos naturales.

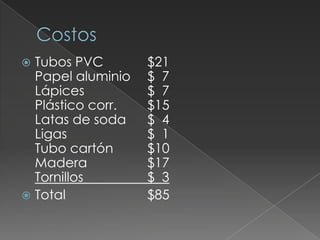

19. CostosTubos PVC $21Papel aluminio $ 7Lápices $ 7Plástico corr. $15Latas de soda $ 4Ligas $ 1Tubo cartón $10Madera $17Tornillos $ 3Total $85

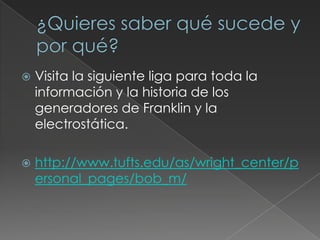

20. ¿Quieres saber qué sucede y por qué?Visita la siguiente liga para toda la información y la historia de los generadores de Franklin y la electrostática.http://www.tufts.edu/as/wright_center/personal_pages/bob_m/

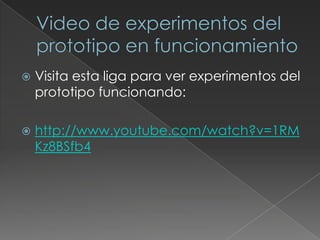

21. Video de experimentos del prototipo en funcionamientoVisita esta liga para ver experimentos del prototipo funcionando:http://www.youtube.com/watch?v=1RMKz8BSfb4
