Este documento trata sobre el polo a tierra. Explica que un polo a tierra es una conexión eléctrica a tierra que permite desviar corrientes de falla o descargas atmosféricas para evitar diferencias de potencial peligrosas. También describe cómo construir un polo a tierra, incluyendo los materiales necesarios como varillas de cobre, bentonita y arena, así como las recomendaciones para su construcción y el mantenimiento requerido para verificar su funcionamiento mediante un telurímetro.

1. POLO A TIERRA
KAREN MARÍN
PRESENTADO A:
LEONOR NIÑO
INSTITUCION EDUCATIVA ACADEMICMO
GRADO:
10-3
CARTAGO
2012
1

2. TABLA DE CONTENIDO
INTRODUCCION………………………………………….3
1. ¿Qué es polo a tierra?.........................4
1.1 Historia…………………………………………5
2. ¿Cómo construirlo materiales y
recomendaciones?.......................................6
2.1. Como construirlo………………………….6
2.2. Materiales……………………………………..7
2.3. Recomendaciones…………………………..7
3. ¿Qué mantenimiento se requiere?...............8
CONCLUSION………………………………………….9
2

3. INTRODUCCION
La realización de este trabajo es para conocer la
historia del polo a tierra, como construirlo, que
materiales se requieren y que recomendaciones se
deben de saber
3

4. 1) ¿QUE ES UN POLO A TIERRA?
La toma de tierra, también denominado hilo de
tierra, toma de conexión a tierra, puesta a tierra, pozo a
tierra, polo a tierra, conexión a tierra, conexión de
puesta a tierra, o simplemente tierra, se emplea en las
instalaciones eléctricas para evitar el paso de corriente al
usuario por un fallo del aislamiento de los conductores
activos.
La puesta a tierra es una unión de todos los elementos
metálicos que, mediante cables de sección suficiente entre
las partes de una instalación y un conjunto de electrodos,
permite la desviación de corrientes de falta o de las
descargas de tipo atmosférico, y consigue que no se
pueda dar una diferencia de potencial peligrosa en los
edificios, instalaciones y superficie próxima al terreno.
4

5. 1.1) HISTORIA
En los sistemas de telégrafos de principios del siglo XIX se
usaban dos o más cables para llevar la señal y el retorno de
las corrientes. Por aquel entonces se descubrió
(probablemente el científico alemán Carl August Steinheil)
que la tierra podría ser usada como un camino de retorno
para completar un circuito cerrado, de esta forma el cable de
retorno era innecesario.
Sin embargo, había problemas con este sistema,
ejemplificado por la línea de telégrafo transcontinental
construida en 1861 por la Western Union Company entre St.
Joseph (Misuri) y Sacramento (California). Con clima seco, la
conexión de tierra a menudo desarrollaba una alta
resistencia, esto requería que vertiera agua sobre las barras
que hacían de conexión para que el sistema funcionara. Más
adelante, cuando la telefonía comenzó a sustituir a la
telegrafía, se encontró que las corrientes que inducían en la
tierra otros aparatos, los ferrocarriles y los relámpagos
causaban una interferencia inaceptable, por lo que el sistema
de dos hilos fue reintroducido.
5

6. 2) ¿COMO CONSTRUIRLO, MATERIALES Y
RECOMENDACIONES?
2.1) COMO CONSTRUIRLO
1. Humedecer el lugar unos días antes.
2. Hacer un hueco de 20 x 20 centímetros de
circunferencia, unos 10 centímetros más hondo que la
varilla
3. En el hueco se llena el 85% de bentonita y el resto en
arena. Se prueba con un estabilizador; si está bien hecho
si las tres luces del estabilizador dos alumbran y una no
(deben alumbrar las dos luces de las esquinas y la del
centro debe estar apagada.
4. Como es nuestro caso es el polo para varios
computadores utilizamos de la misma manera 4 varillas de
120 centímetros, hacemos el hueco en forma de triángulo,
colocando 3 varillas en las esquinas y una en el centro.
HERRAMIENTAS
Pala Varilla
Martillo bentonita
Porra Grafico construcción polo a tierra
Cincel Cable o alambre
Destornillador Arena
Carbón y sal
6

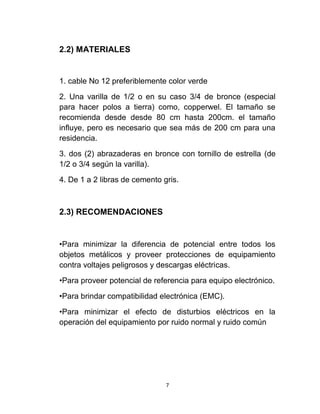

7. 2.2) MATERIALES
1. cable No 12 preferiblemente color verde
2. Una varilla de 1/2 o en su caso 3/4 de bronce (especial
para hacer polos a tierra) como, copperwel. El tamaño se
recomienda desde desde 80 cm hasta 200cm. el tamaño
influye, pero es necesario que sea más de 200 cm para una
residencia.
3. dos (2) abrazaderas en bronce con tornillo de estrella (de
1/2 o 3/4 según la varilla).
4. De 1 a 2 libras de cemento gris.
2.3) RECOMENDACIONES
•Para minimizar la diferencia de potencial entre todos los
objetos metálicos y proveer protecciones de equipamiento
contra voltajes peligrosos y descargas eléctricas.
•Para proveer potencial de referencia para equipo electrónico.
•Para brindar compatibilidad electrónica (EMC).
•Para minimizar el efecto de disturbios eléctricos en la
operación del equipamiento por ruido normal y ruido común
7

8. 3) ¿QUE MANTENIMIENTO REQUIERE?
Depende del tipo de artefacto que uses para conectar a
tierra, para ver si funciona correctamente debes usar un
telirímetro. El telurímetro no es otra cosa que un
instrumento de medición, como cualquier otro.
Tiene un desplaye y puntas de contacto (3 de distintos
largos).La cuestión esa sí:Se coloca la punta más corta, en
contacto con la varilla de la jabalina (esta debe estar
incrustada en suelo), la segunda varilla y la tercera, se
colocan en contacto con el suelo (en tierra, no en piso. y si
está mojada, mejor) a la mayor distancia posible. En este
momento no recuerdo cómo es el desplaye como para
decirte exactamente qué es lo que vas a observar.
8

9. CONCLUSION
Con la realización de este trabajo nos dimos a ver cual fue la
historia del polo a tierra, sus materiales y recomendaciones
9
