1. EJERCICIO 1
ARMANDO EL ROMPECABEZAS
Elaborado por: Contreras Tapia Eduardo De La Cruz

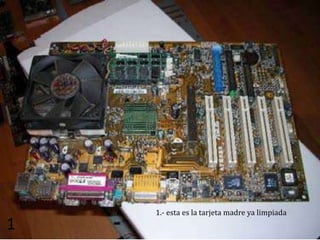

2. 1.- esta es la tarjeta madre ya limpiada
1

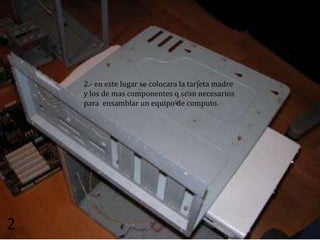

3. 2.- en este lugar se colocara la tarjeta madre
y los de mas componentes q sean necesarios
para ensamblar un equipo de computo.
2

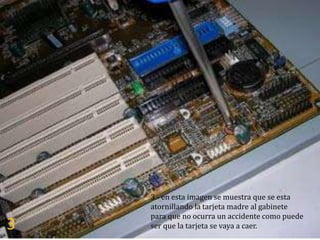

4. 3.- en esta imagen se muestra que se esta
atornillando la tarjeta madre al gabinete
para que no ocurra un accidente como puede
3 ser que la tarjeta se vaya a caer.

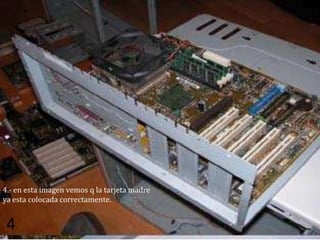

5. 4.- en esta imagen vemos q la tarjeta madre
ya esta colocada correctamente.
4

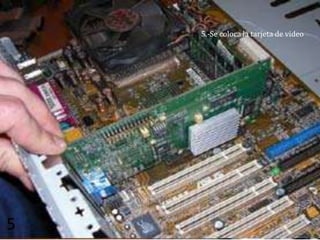

6. 5.-Se coloca la tarjeta de video
5

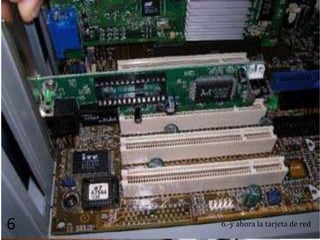

7. 6 6.-y ahora la tarjeta de red

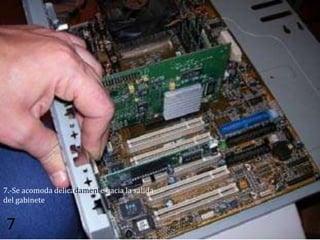

8. 7.-Se acomoda delicadamente hacia la salida
del gabinete
7

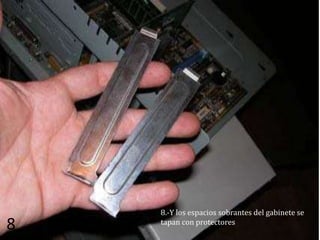

9. 8.-Y los espacios sobrantes del gabinete se
8 tapan con protectores

10. 9.-Se conecta y prueba todo en la tarjeta
madre
9

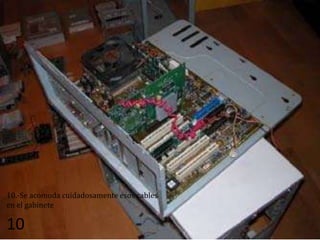

11. 10.-Se acomoda cuidadosamente esos cables
en el gabinete
10

12. 11.- en esta imagen se ven los discos duros
que serán colocados en el lugar correcto
para que funcione el equipo.
11

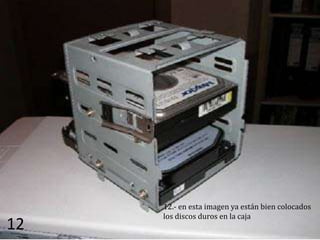

13. 12.- en esta imagen ya están bien colocados
los discos duros en la caja
12

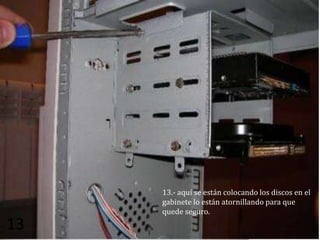

14. 13.- aquí se están colocando los discos en el
gabinete lo están atornillando para que
quede seguro.
13

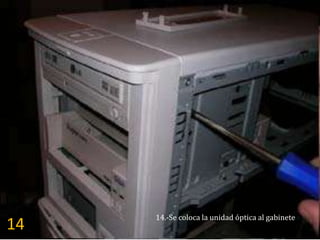

15. 14.-Se coloca la unidad óptica al gabinete
14

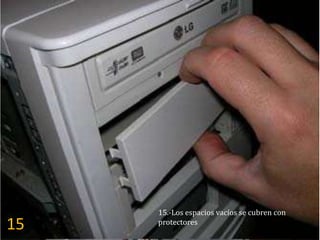

16. 15.-Los espacios vacíos se cubren con
15 protectores

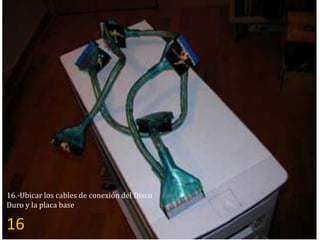

17. 16.-Ubicar los cables de conexión del Disco
Duro y la placa base
16

18. 17.-Se conecta el cable especial para la
unidad óptica
17

19. 18.-Se conectan los dos discos duros(en caso
de contar con ello) para estar sincronizados
a la placa base.
18

20. 19.- esta es una imagen de la fuente de poder
19

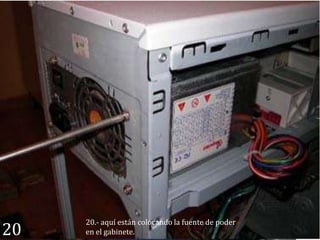

21. 20.- aquí están colocando la fuente de poder
20 en el gabinete.

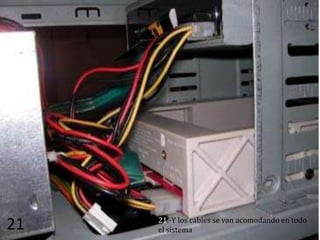

22. 21.-Y los cables se van acomodando en todo
21 el sistema

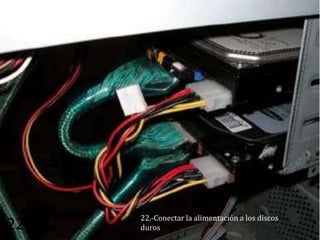

23. 22.-Conectar la alimentación a los discos
22 duros

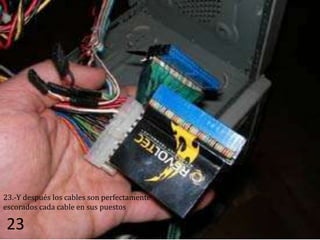

24. 23.-Y después los cables son perfectamente
escorados cada cable en sus puestos
23

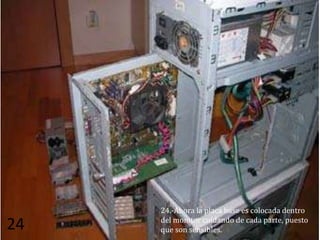

25. 24.-Ahora la placa base es colocada dentro
del monitor cuidando de cada parte, puesto
24 que son sensibles.

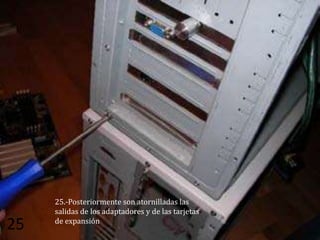

26. 25.-Posteriormente son atornilladas las
salidas de los adaptadores y de las tarjetas
de expansión
25

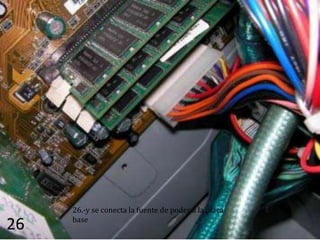

27. 26.-y se conecta la fuente de poder a la placa
base
26

28. 27.-Despues los discos duros a la placa base
27

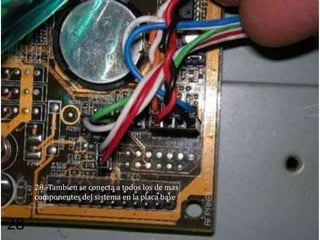

29. 28.-Tambien se conecta a todos los de mas
componentes del sistema en la placa base
28

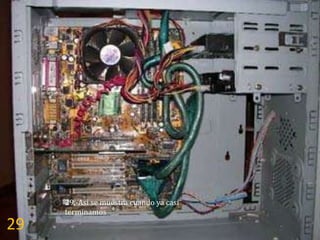

30. 29.-Asi se muestra cuando ya casi
terminamos
29

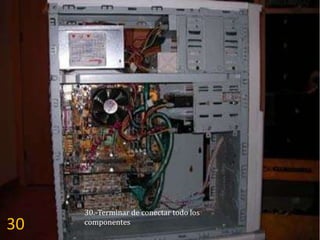

31. 30.-Terminar de conectar todo los
30 componentes

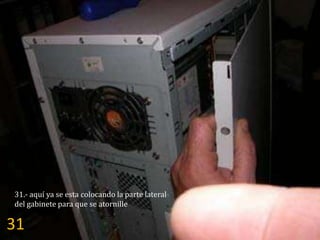

32. 31.- aquí ya se esta colocando la parte lateral
del gabinete para que se atornille
31

33. 32.- en esta imagen se muestra lo ultimo
que se ase para poder ensamblar una
computadora atornillar el gabinete.
32

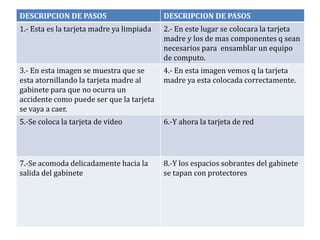

34. DESCRIPCION DE PASOS DESCRIPCION DE PASOS
1.- Esta es la tarjeta madre ya limpiada 2.- En este lugar se colocara la tarjeta
madre y los de mas componentes q sean
necesarios para ensamblar un equipo
de computo.
3.- En esta imagen se muestra que se 4.- En esta imagen vemos q la tarjeta
esta atornillando la tarjeta madre al madre ya esta colocada correctamente.
gabinete para que no ocurra un
accidente como puede ser que la tarjeta
se vaya a caer.
5.-Se coloca la tarjeta de video 6.-Y ahora la tarjeta de red
7.-Se acomoda delicadamente hacia la 8.-Y los espacios sobrantes del gabinete
salida del gabinete se tapan con protectores

35. DESCRIPCION DE PASOS DESCRIPCION DE PASOS

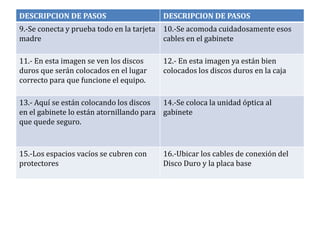

9.-Se conecta y prueba todo en la tarjeta 10.-Se acomoda cuidadosamente esos
madre cables en el gabinete
11.- En esta imagen se ven los discos 12.- En esta imagen ya están bien
duros que serán colocados en el lugar colocados los discos duros en la caja
correcto para que funcione el equipo.
13.- Aquí se están colocando los discos 14.-Se coloca la unidad óptica al
en el gabinete lo están atornillando para gabinete
que quede seguro.
15.-Los espacios vacíos se cubren con 16.-Ubicar los cables de conexión del
protectores Disco Duro y la placa base

36. DESCRIPCION DE PASOS DESCRIPCION DE PASOS

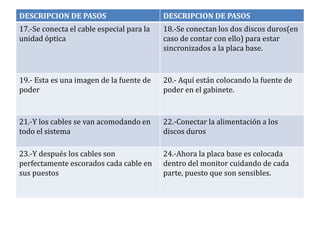

17.-Se conecta el cable especial para la 18.-Se conectan los dos discos duros(en
unidad óptica caso de contar con ello) para estar
sincronizados a la placa base.
19.- Esta es una imagen de la fuente de 20.- Aquí están colocando la fuente de
poder poder en el gabinete.
21.-Y los cables se van acomodando en 22.-Conectar la alimentación a los
todo el sistema discos duros
23.-Y después los cables son 24.-Ahora la placa base es colocada
perfectamente escorados cada cable en dentro del monitor cuidando de cada
sus puestos parte, puesto que son sensibles.

37. DESCRIPCION DE PASOS DESCRIPCION DE PASOS

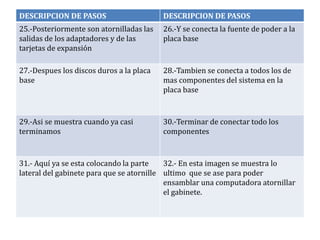

25.-Posteriormente son atornilladas las 26.-Y se conecta la fuente de poder a la
salidas de los adaptadores y de las placa base
tarjetas de expansión
27.-Despues los discos duros a la placa 28.-Tambien se conecta a todos los de
base mas componentes del sistema en la
placa base
29.-Asi se muestra cuando ya casi 30.-Terminar de conectar todo los
terminamos componentes
31.- Aquí ya se esta colocando la parte 32.- En esta imagen se muestra lo
lateral del gabinete para que se atornille ultimo que se ase para poder
ensamblar una computadora atornillar
el gabinete.
