Conversor analógico
Este documento describe un conversor analógico-digital utilizando un PIC16F877. Explica el proceso de muestreo de señales analógicas para su conversión a valores digitales discretos, así como el error de cuantificación. A continuación, presenta el código para medir la temperatura con un sensor TC74A5-5.0VAT utilizando comunicación I2C y mostrarla en un display LCD.
Conversor analógico
- 1. CONVERSOR ANALÓGICO DIGITAL DELPIC16F877 RODRÍGUEZ BALLESTEROS NELSON ROBERTO ARREOLA ROJAS JESUS SALVADOR

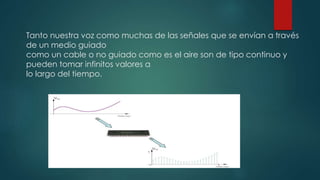

- 2. Tanto nuestra vozcomo muchas de las señales que se envían a través de un medio guiado como un cable o no guiado como es el aire son de tipo continuo y pueden tomar infinitos valores a lo largo del tiempo.
- 3. El muestreoimplica que tenemos que coger una muestra de la señal cada T segundos ya que no hay memoria suficiente capaz de almacenar los infinitos puntos de una señal en un intervalo cualquiera de tiempo

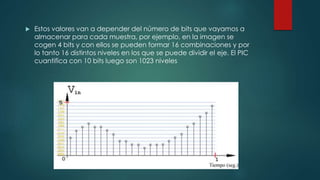

- 4. Estos valoresvan a depender del número de bits que vayamos a almacenar para cada muestra, por ejemplo, en la imagen se cogen 4 bits y con ellos se pueden formar 16 combinaciones y por lo tanto 16 distintos niveles en los que se puede dividir el eje. El PIC cuantifica con 10 bits luego son 1023 niveles

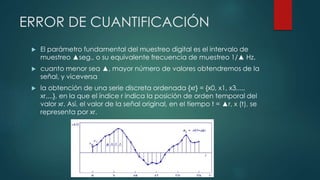

- 5. ERROR DE CUANTIFICACIÓN El parámetro fundamental del muestreo digital es el intervalo de muestreo ▲seg., o su equivalente frecuencia de muestreo 1/▲ Hz. cuanto menor sea ▲, mayor número de valores obtendremos de la señal, y viceversa la obtención de una serie discreta ordenada {xr} = {x0, x1, x3,..., xr,...}, en la que el índice r indica la posición de orden temporal del valor xr. Así, el valor de la señal original, en el tiempo t = ▲r, x (t), se representa por xr.
- 6. temp ;This code if for the TC74A5-5.0VAT temperature sensor ; 1st. Check if temperature is ready to be read in config reg. ; 2nd. If ready, retireve temperatute in hex. ; If not ready, check config register again. banksel TRISC ;initialize MSSP module bsf TRISC,3 bsf TRISC,4 movlw B'00101000' banksel SSPCON movwf SSPCON banksel SSPSTAT bsf SSPSTAT,SMP movlw .5 movwf SSPADD banksel PIR1 bcf PIR1,TMR1IF
- 7. clrf TMR1H;load regs for 2 sec overflow clrf TMR1L get_temp banksel cmd_byte movlw 0x01 ;config register command byte movwf cmd_byte temp_now banksel SSPCON2 ;write to TC74 bsf SSPCON2,SEN btfsc SSPCON2,SEN goto $-1 movlw B'10011010' ;send TC74 ADDRESS (write) banksel SSPBUF movwf SSPBUF call ssprw banksel SSPCON2 btfsc SSPCON2,ACKSTAT ;ack? goto $-1 banksel cmd_byte movf cmd_byte,w ;send COMMAND byte (config) banksel SSPBUF movwf SSPBUF call ssprw banksel SSPCON2 btfsc SSPCON2,ACKSTAT ;ack? goto $-1 bsf SSPCON2,RSEN ;send repeated start btfsc SSPCON2,RSEN goto $-1 movlw B'10011011' ;send TC74 ADDRESS (read) banksel SSPBUF movwf SSPBUF call ssprw ;module idle? banksel SSPCON2 btfsc SSPCON2,ACKSTAT ;ack? goto $-1 bsf SSPCON2,RCEN ;enable receive mode btfsc SSPCON2,RCEN goto $-1 banksel SSPBUF ;retrieve config reg or temp reg movf SSPBUF,w banksel SSPCON2 ;send NOT-ACK
- 8. bsf SSPCON2,ACKDT bsf SSPCON2,ACKEN btfsc SSPCON2,ACKEN goto $-1 bsf SSPCON2,PEN ;stop btfsc SSPCON2,PEN goto $-1 banksel cmd_byte ;config command OR temp command btfss cmd_byte,0 goto convert_temp ;get temperature ready for display andlw 0x40 sublw 0x40 btfss STATUS,Z ;is temp ready ?? goto get_temp ;NO, try again movlw 0x00 ;YES, send temp command banksel cmd_byte ;send temp register command movwf cmd_byte goto temp_now convert_temp movwf temperature call bin_bcd ;NO, get temp ready for LCD call LCDLine_1 movlw A'T' ;send "Temp=" to LCD movwf temp_wr call d_write movlw A'e' movwf temp_wr call d_write movlw A'm' movwf temp_wr call d_write movlw A'p' movwf temp_wr call d_write movlw 0x20 ;space movwf temp_wr call d_write movlw A'=' movwf temp_wr call d_write movlw 0x20 ;space movwf temp_wr Instrucción cambio de señal
- 9. call d_write movf MSD,w ;send high digit movwf temp_wr call d_write movf MsD,w ;send middle digit movwf temp_wr call d_write movf LSD,w ;send low digit movwf temp_wr call d_write movlw A'C' ;send "C" for Celsius movwf temp_wr call d_write movlw 0x20 ;space movwf temp_wr call d_write movlw 0x20 ;space movwf temp_wr call d_write movlw 0x20 ;space movwf temp_wr call d_write call LCDLine_2 ;send "RB0 = Exit" to LCD banksel ptr_pos movlw .144 movwf ptr_pos call stan_char_2 btfss select ;wait for RB0 release goto $-1 call delay_100ms btfss select ;exit ? goto menu_clock ;YES, goto main menu btfsc PIR1, TMR1IF ;2 second overflow occur ?? call write_eeprom ;YES goto get_temp ;NO, get temperature again
