1. Una geodatabase es una base de datos diseñada para almacenar, consultar y manipular datos espaciales como puntos, líneas y polígonos. 2. Contiene elementos como clases de entidades, conjuntos de datos raster, tablas y topología para definir las relaciones espaciales. 3. Permite crear dominios de atributos para restringir los valores de los campos y mejorar la integridad de los datos.

1. O
Geodatabase
Patricia Luigi - suyin66@Gmail.com
Luis Pernia – luispernia2000@yahoo.es
Abril 2016

2. Que es una Geodatabase
Una estructura de base de datos o archivo que se utiliza
principalmente para almacenar, consultar y manipular datos
espaciales. Geodatabases almacenan geometría, un sistema
de referencia espacial, atributos y reglas de comportamiento para
los datos.

3. " Es una base de datos que se ha
optimizado para almacenar y consultar
datos que representa los objetos definidos
en un espacio geométrico. La mayoría de
las bases de datos espaciales permiten
representar objetos geométricos simples,
tales como puntos, líneas y polígonos.
Algunas bases de datos espaciales
manejan estructuras más complejas, tales
como objetos 3D, coberturas topológicos,
redes lineales, y TIN. Mientras que las
bases de datos típicas están diseñadas
para manejar diversos campos numéricos
y de texto, la funcionalidad adicional
necesita ser añadida para las bases de
datos para procesar los tipos de datos
espaciales de manera eficiente. Estos
suelen ser llamados geometría o función”
WIKIPEDIA

4. Terminos Claves
Terminos Definicion
Fuature Class Una colección de características geográficas con el mismo tipo de
geometría (como punto, línea o polígono), los mismos atributos, y la
misma referencia espacial).
Feature dataset conjunto de datos cuentan con una colección de clases de elemento
almacenado juntos que comparten la misma referencia espacial; es decir,
que comparten un sistema de coordenadas, y sus características se
encuentran dentro de un área geográfica común
Tabla Un conjunto de elementos de datos dispuestos en filas y columnas. Cada
fila representa un único registro. Cada columna representa un campo del
registro. Las filas y las columnas se cruzan para formar células, que
contienen un valor específico para un campo en un registro.
Geodatabase Una estructura de base de datos o archivo que se utiliza principalmente
para almacenar, consultar y manipular datos espaciales. Geodatabases
almacenan geometría, un sistema de referencia espacial, atributos y
reglas de comportamiento para los datos.
Geometric
Network
características borde de la red y de conexiones geométricas que
representan una red lineal, tales como un sistema de servicios públicos o
hidrológica, en la que la conectividad de características se basa en su
coincidencia geométrica.
Raster Dataset Un modelo de datos espaciales de la trama que se almacena en el disco
o en una geodatabase.
Relationship
Class
Un elemento de clase de relación en la geodatabase que almacena
información acerca de una relación
Topology En geodatabases, la disposición que restringe la forma de puntos, líneas
y polígonos cuenta comparten la geometría. Por ejemplo, centrales de
las calles y bloques de censo comparten geometría y polígonos de
suelos adyacentes comparten geometría. Topología define y hace
cumplir las reglas de integridad de datos (por ejemplo, no debe haber
espacios entre polígonos).

5. Justificación de utilizar una Geodatabase
Estructural 1. Mejora de la versatilidad y facilidad de uso
2. El rendimiento optimizado
3. Pocos limitaciones de tamaño
Rendimiento
optimizado
4. Fácil migración de datos
5. Modelo de edición mejoradas
6. Almacenamiento de rásteres en la geodatabase
Administración
de la data
7. La gestión de datos de configuración de almacenamiento personalizable
8. Permite cambios a índices espaciales
9. Permite el uso de la compresión de datos

6. ELEMENTOS DE UNA
GEODATABASE
Feature Class
Una colección de características
geográficas con la misma geometría
tipo de punto, línea o polígono -los
mismos atributos, y la misma
referencia espacial. También puede
almacenar anotación y dimensiones

7. ELEMENTOS DE UNA
GEODATABASE
Feature Dataset
Una colección de clases de entidad
almacena juntos que comparten la
misma referencia espacial y sus
características caen dentro de un
área geográfica común. Se utiliza
para ayudar a las relaciones
espaciales entre las clases de
entidad modelo.

8. ELEMENTOS DE UNA
GEODATABASE
Raster
Un modelo de datos que representa
las características geográficas
dividiendo el mundo en células
cuadradas o rectangulares discretas
dispuestas en una cuadrícula. Cada
célula tiene un valor que se utiliza
para representar alguna
característica de esa ubicación.
Comúnmente utilizado para
representar y gestionar las
imágenes, modelos de elevación
digital, y muchos otros fenómenos

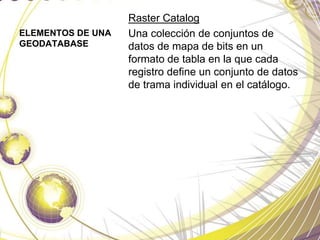

9. ELEMENTOS DE UNA
GEODATABASE
Raster Catalog
Una colección de conjuntos de
datos de mapa de bits en un
formato de tabla en la que cada
registro define un conjunto de datos
de trama individual en el catálogo.

10. ELEMENTOS DE UNA
GEODATABASE
Mosaic dataset
Un modelo de datos que es un híbrido de
un catálogo de ráster y conjunto de datos
de trama.
Representa una vista en mosaico en la
marcha de un catálogo de ráster. Le
permite almacenar, gestionar, visualizar y
consultar pequeño para grandes
colecciones de datos de trama y de
imagen. Ha avanzado capacidades de
consulta de mapa de bits y las funciones de
procesamiento y también puede ser
utilizado como una fuente para servir
servicios de imágenes.

11. ELEMENTOS DE UNA
GEODATABASE
Tabla
Un conjunto de elementos de datos
dispuestos en filas y columnas.
Cada fila representa un único
registro. Cada columna representa
un campo del registro. Las filas y
las columnas se cruzan para formar
células, que contienen un valor
específico para un campo en un
registro. Típicamente tiendas
autónomos información de atributos
o información asociada con una
localización espacial como la
dirección

12. ELEMENTOS DE UNA
GEODATABASE
Relationship Class
Gestiona las asociaciones entre
objetos en una clase (por ejemplo,
una mesa o rasgo de clase) y los
objetos en otro. Los objetos
situados en cada extremo de la
relación pueden ser características
de geometría o registros en una
tabla.

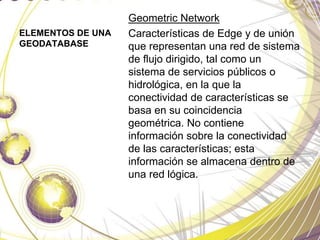

13. ELEMENTOS DE UNA
GEODATABASE
Geometric Network
Características de Edge y de unión
que representan una red de sistema
de flujo dirigido, tal como un
sistema de servicios públicos o
hidrológica, en la que la
conectividad de características se
basa en su coincidencia
geométrica. No contiene
información sobre la conectividad
de las características; esta
información se almacena dentro de
una red lógica.

14. ELEMENTOS DE UNA
GEODATABASE
Topology
Describe cómo cuenta comparten la
geometría dentro de una geodatabase. Por
ejemplo, centrales de las calles y bloques
de censo comparten geometría y polígonos
de suelos adyacentes comparten
geometría. Define y hace cumplir las reglas
de integridad de datos, consultas de
relaciones topológicas y de navegación, y
sofisticadas herramientas de edición.
También permite la construcción
característica de la geometría no
estructurada.

15. ELEMENTOS DE UNA
GEODATABASE
Annotation
Una clase de entidad especializada
que almacena texto o gráficos que
proporcionan información sobre las
características o áreas generales de
un mapa. Una clase de entidad de
anotación puede estar vinculada a
otra clase de entidad de manera
que las modificaciones a las
características se reflejan en la
anotación correspondiente

16. CREANDO UN PERSONAL
GEODATABASE

17. Para crear una Personal Geodatabase hacemos clic derecho del ratón sobre la carpeta
denominada CURSO_GEODATABASE/ NEW PERSONAL GEODATABASE, le asignamos
el nombre a la Geodatabase, en este caso le pondremos CATASTRO_RURAL_2014.

18. Una Geodatabase está compuesta por la Raíz que viene siendo el primer archivo de la base
de datos , luego por el Feature Dataset que es una carpeta que contiene las coberturas y por
último los Feature Class que son las coberturas. vamos a crear un Feature Dataset que se
va a denominar CATASTRO_ANZOATEGUI.
Ingresamos los datos del sistema de proyección

19. En nuestra Geodatabase podemos importar Shapefile, XLS e Imágenes Raster.
Importando un Shapefile
Vamos a proceder a importar todos los archivos que se encuentran en la carpeta
CURSO_GEODATABASE, distribuidos en las tres carpetas que llevan por nombre : APOYO
A LA PRODUCCION,CATASTRO GENERAL Y CARRETERAS, para esto utilizamos la
opción Feature Class (Multiple).

20. Importar imágenes Raster al Geodatabase
Para importar cualquier imagen en cualquier formato, tenemos que dirigirnos a la Raíz o el
primer archivo del Geodatabase ya que en los Feature Dataset no nos permite esta función,
luego oprimimos clic derecho y seleccionamos Import / Raster Dataset.

21. Importar Tablas a la Geodatabase
Cuando queremos agregar un XLS a nuestra Geodatabase, para que posteriormente sea
consultada con nuestras coberturas, debemos hacer clic derecho en la Raíz de la base de
datos y oprimir Import/ Table (Single) o Table (Multiple).

22. CREAR SUBTIPOS Y DOMINIOS DE
ATRIBUTO

23. Crear Subtipos y Dominios de Atributo
Una de las ventajas de almacenar los datos en una geodatabase es que puede definir reglas
sobre cómo se pueden editar los datos. Se definirán estas reglas creando un nuevo dominio
de atributo con el nombre de los funcionarios que levantaron el predio y a qué departamento
pertenecen, estas reglas se aplicaran al Feature Class CATASTRO_2013.Los dominios de
atributo son reglas que describen los valores legales de un tipo de campo. Varias clases de
entidad pueden compartir dominios de atributo almacenados en la base de datos.
Con el botón derecho del Ratón aplicamos un clic en la Geodatabase denominada
CATASTRO_RURAL_2014 y seleccionamos propiedades , luego se nos despliega un cuadro
con la pestaña denominada Dominio o "Domains".

24. Vamos a realizar Cuatro Dominios, el primero va a contener los nombres de las Gerencias, el
segundo las coordinaciones que integran las gerencias y por último el personal de cada gerencia
Primero colocamos el nombre del Dominio, que en este caso se llamará Gerencia, como
descripción colocaremos Gerencias Operativas.
Posteriormente en la tabla Domain Properties colocamos el tipo de campo, debemos estar
pendiente que el tipo del campo del dominio debe ser el mismo que en la tabla, esto con el fin de
utilizarlo. En este caso seleccionamos entero largo "Long Integer" y en el tipo de dominio colocamos
Código de valores "Coded Values".
En la tercera tabla vamos a colocar en la columna que dice Code el numero del registro y en la
descripción colocamos el nombre del registro que en este caso será el nombre de la gerencia. Este
procedimiento debe hacerse cuantos dominios queramos.
Por último se realizaran los siguientes dominios: GER.REGISTRO (las coordinaciones que
integran la gerencia de registro agrario), GER.TECNICAS (las coordinaciones que integran la
gerencia de técnica agraria), GER.RECURSOS (las coordinaciones que integran la gerencia de
recursos naturales), PERSONAL_REGISTRO (el personal que realizo el levantamiento
perteneciente a la Gerencia de Registro Agrario), PERSONAL_TECNICAS (el personal que realizo el
levantamiento perteneciente a la Gerencia de Técnica Agraria) y PERSONAL_RECURSOS (el
personal que realizo el levantamiento perteneciente a la Gerencia de Técnica Recursos Naturales).
Después de crear todos los Dominios hacemos clic en Aceptar.

26. Los dominios sirven para aplicarse a cualquier cobertura que se encuentre en el Geodatabase, en
este caso vamos a utilizarla en un Feature Class, CATASTRO_2013.Ahora procederemos a crearle
los campos que se van a enlazar con los dominios a los Feature Class antes mencionados, para ello
aplicamos clic derecho sobre la cobertura y hacemos clic en propiedades y seleccionamos la
pestaña Fields.

27. Ahora hacemos Clic en la pestaña Subtypes , al desplegarse el cuadro ingresamos los siguientes
datos:
Subtype Field – Gerencia
Subtypes- creamos tres subtipos (Cor.Registro Agrario, Cor. Recursos Naturales y Cor.
Técnica Agraria).
Por último agregamos en Default Values and Domains, el dominio que creamos según cada
Gerencia en el campo Coordinación, y en el campo Funcionario colocamos el dominio perteneciente
a dicha gerencia y hacemos clic en aceptar.

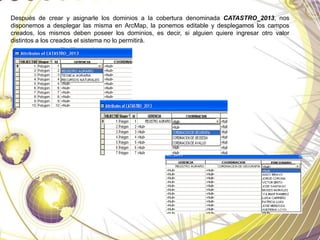

28. Después de crear y asignarle los dominios a la cobertura denominada CATASTRO_2013, nos
disponemos a desplegar las misma en ArcMap, la ponemos editable y desplegamos los campos
creados, los mismos deben poseer los dominios, es decir, si alguien quiere ingresar otro valor
distintos a los creados el sistema no lo permitirá.

29. CREAR RELACIONES ENTRE OBJETOS

30. En esta sección realizaremos una Relación de Clases "Relationship Class" con una tabla, este
archivo nos permitirá consultar la tabla sin realizar un join directamente, al llamar la cobertura o el
Feature Class en ArcMap automáticamente arrastra la consulta, sin embargo la información no se
carga directamente en la tabla atributiva, para consultarla tenemos que irnos al icono de información
y consultar elemento por elemento.
Definimos los elementos que van a tener
una relación de clases y asignamos el
nombre.

31. En este cuadro tenemos que escoger entre dos tipos de relaciones, el primero es una
relación simple en donde cada elemento es independiente, y el segundo es compuesto, en
donde cualquier cambio que ocurra en una de las tablas se reflejara en la otra, teniendo como
característica el efecto cascada. En este caso escogeremos la relación Simple.
El programa escoge cuatro opciones para definir mensajes de avisos, esto corresponde a la
tabla de origen y a la de destino , en este caso escogeremos NONE, ningún tipo de
mensajes. Al oprimir la pestaña siguiente, se nos despliega un cuadro, en este tenemos que
restringir la relación de clases.

32. Escogemos el tipo de relación
Sugerencia para agregar campos
Indicar campos en común.

33. Al terminar de crear la relación de clases , llamamos al Feature Class denominada
CATASTRO_2013 y con el icono Información seleccionamos cualquier polígono y se nos
despliega la información propia del Feature Class y también la consulta de la tabla OCUPANTES.

34. CREAR ANOTACIONES

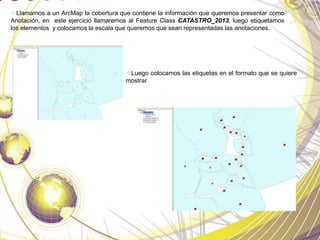

35. Llamamos a un ArcMap la cobertura que contiene la información que queremos presentar como
Anotación, en este ejercicio llamaremos al Feature Class CATASTRO_2013, luego etiquetamos
los elementos y colocamos la escala que queremos que sean representadas las anotaciones.
Luego colocamos las etiquetas en el formato que se quiere
mostrar

36. Hacemos clic derecho en el feature class ubicado en la tabla contenido y presionamos Convert
Labels to Annotation.
Luego de hacer clic en esa pestaña, nos aparece un
cuadro reporte, en donde podemos ver la escala, de
que cobertura estamos sacando la anotación y podemos
decirle al sistema si queremos guardar la anotación en
el geodatabase o simplemente en el mapa. Por último
hacemos clic en Convert.

37. CREAR UN MOSAICO

38. Si queremos crear un mosaico de imágenes raster, debemos hacer doble clic en la raíz del
Geodatabase CATASTRO_RURAL_2014, luego clic derecho y seleccionamos la opción Raster
Catalog. .

39. Presionamos clic derecho en el icono del Raster Catalog/Load/Load Data,
luego seleccionamos todos los raster que queremos cargar en el mosaico.
Debemos agregarle el nombre al archivo y el Sistema de Referencia Espacial.

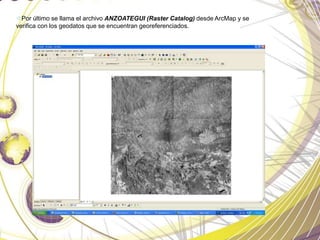

40. Por último se llama el archivo ANZOATEGUI (Raster Catalog) desde ArcMap y se
verifica con los geodatos que se encuentran georeferenciados.

41. TOPOLOGIA

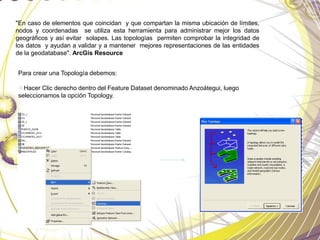

42. "En caso de elementos que coincidan y que compartan la misma ubicación de límites,
nodos y coordenadas se utiliza esta herramienta para administrar mejor los datos
geográficos y así evitar solapes. Las topologías permiten comprobar la integridad de
los datos y ayudan a validar y a mantener mejores representaciones de las entidades
de la geodatabase". ArcGis Resource
Para crear una Topología debemos:
Hacer Clic derecho dentro del Feature Dataset denominado Anzoátegui, luego
seleccionamos la opción Topology.

43. Hacemos Clic en siguiente ,en el próximo cuadro colocamos el nombre que va a tener
el archivo Topology y dejamos por defecto el valor que arroja el programa
En el siguiente cuadro debemos seleccionar las capas con las que vamos a
crear las reglas para generar la Topología, y así modificar algunos errores
espaciales. En este caso solo vamos a seleccionar el Feature Class denominado
CATASTRO_2014.

44. Después tenemos que asignarle un valor jerárquico a cada cobertura que
agreguemos, en este caso dejamos el número uno, porque vamos a modificar los
errores espaciales de la cobertura CATASTRO_2014.

45. Por último debemos ingresar las reglas de la topología, en este caso serán dos reglas.
La primera se define "Must Not Overlap" y se trata de que no debe existir solapes
entre los elementos.
La segunda regla es "Must Not Gaps", esta regla nos permite
eliminar los huecos que pueden existir en las parcelas.

46.  Luego el programa nos arroja un cuadro resumen de las reglas que aplicamos y nos
genera el archivo Topology.
 Tenemos que llamar el archivo creado
CATASTRO_2014_TOPOLOGY y el Feature Class
denominado CATASTRO_2014.
 Las líneas y puntos que se despliegan
en ArcMap son errores topológicos que
deben ser corregidos, para esto
tenemos que llamar la barra de tareas
denominada Topology.

47. Barra de Herramientas Topology
Lo primero que debemos hacer para ver cuáles son los problemas de topología es poner la
cobertura editable, después abrimos el icono que se denomina Error Inspector. Se
despliega una tabla en donde podemos hacer la búsqueda de los errores por cada regla que
agregamos.

48. Para corregir los errores debemos seleccionar cada uno de ellos y hacer clic derecho , se
nos despliegan un conjunto de opciones, estas son:
Si vemos que uno de los elementos marcados por el programa como posible error de
topología pero realmente no lo es, podemos marcarlo como una
excepción.
Si por ejemplo tenemos una separación entre un elemento y otro y queremos asignarle el
elemento a una de las parcelas, hacemos clic derecho y oprimimos Create Feature y luego
hacemos un Marge con la parcela que deseamos. Despues que resolvemos todos los
problemas topológicos guardamos la edición.
