El documento describe las curvas características de los diodos zener y túnel. El diodo zener mantiene un voltaje constante cuando se polariza inversamente, lo que lo hace útil como regulador de voltaje. La curva del diodo zener muestra un voltaje constante (voltaje zener) a pesar de variaciones en la corriente. El diodo túnel exhibe resistencia negativa en un rango de voltajes de polarización directa, lo que permite su uso como amplificador u oscilador. La curva del diodo

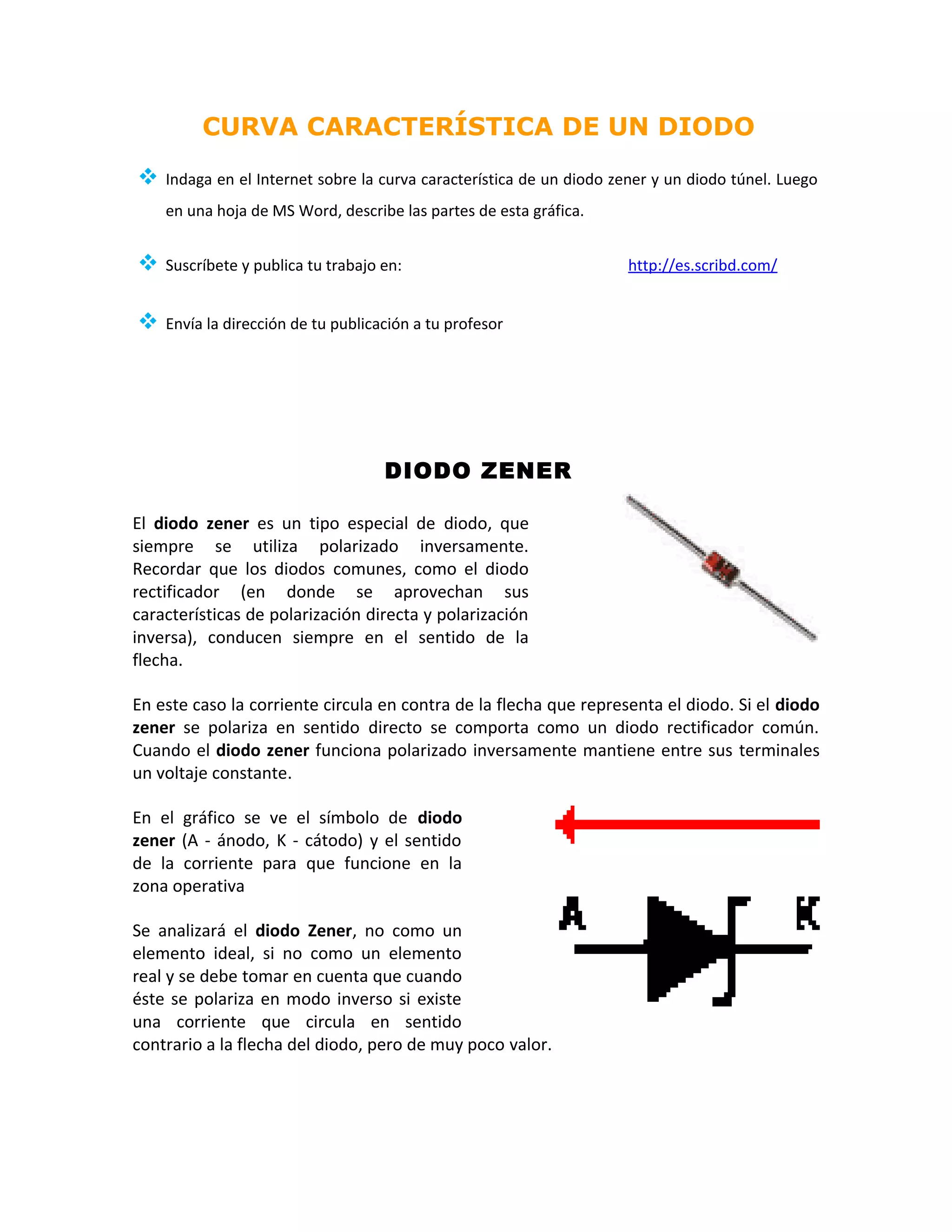

1. CURVA CARACTERÍSTICA DE UN DIODO
 Indaga en el Internet sobre la curva característica de un diodo zener y un diodo túnel. Luego
en una hoja de MS Word, describe las partes de esta gráfica.
 Suscríbete y publica tu trabajo en: http://es.scribd.com/
 Envía la dirección de tu publicación a tu profesor
DIODO ZENER
El diodo zener es un tipo especial de diodo, que
siempre se utiliza polarizado inversamente.
Recordar que los diodos comunes, como el diodo
rectificador (en donde se aprovechan sus
características de polarización directa y polarización
inversa), conducen siempre en el sentido de la
flecha.
En este caso la corriente circula en contra de la flecha que representa el diodo. Si el diodo
zener se polariza en sentido directo se comporta como un diodo rectificador común.
Cuando el diodo zener funciona polarizado inversamente mantiene entre sus terminales
un voltaje constante.
En el gráfico se ve el símbolo de diodo
zener (A - ánodo, K - cátodo) y el sentido
de la corriente para que funcione en la
zona operativa
Se analizará el diodo Zener, no como un
elemento ideal, si no como un elemento
real y se debe tomar en cuenta que cuando
éste se polariza en modo inverso si existe
una corriente que circula en sentido
contrario a la flecha del diodo, pero de muy poco valor.

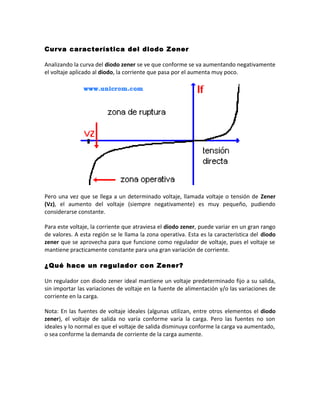

2. Curva característica del diodo Zener
Analizando la curva del diodo zener se ve que conforme se va aumentando negativamente
el voltaje aplicado al diodo, la corriente que pasa por el aumenta muy poco.
Pero una vez que se llega a un determinado voltaje, llamada voltaje o tensión de Zener
(Vz), el aumento del voltaje (siempre negativamente) es muy pequeño, pudiendo
considerarse constante.
Para este voltaje, la corriente que atraviesa el diodo zener, puede variar en un gran rango
de valores. A esta región se le llama la zona operativa. Esta es la característica del diodo
zener que se aprovecha para que funcione como regulador de voltaje, pues el voltaje se
mantiene practicamente constante para una gran variación de corriente.
¿Qué hace un regulador con Zener?
Un regulador con diodo zener ideal mantiene un voltaje predeterminado fijo a su salida,
sin importar las variaciones de voltaje en la fuente de alimentación y/o las variaciones de
corriente en la carga.
Nota: En las fuentes de voltaje ideales (algunas utilizan, entre otros elementos el diodo
zener), el voltaje de salida no varía conforme varía la carga. Pero las fuentes no son
ideales y lo normal es que el voltaje de salida disminuya conforme la carga va aumentado,
o sea conforme la demanda de corriente de la carga aumente.

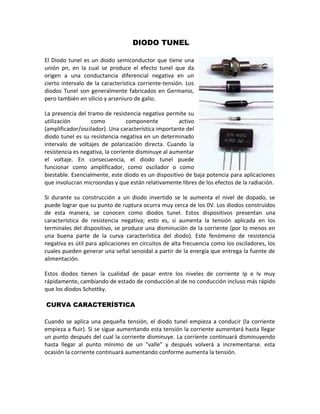

3. DIODO TUNEL
El Diodo tunel es un diodo semiconductor que tiene una
unión pn, en la cual se produce el efecto tunel que da
origen a una conductancia diferencial negativa en un
cierto intervalo de la característica corriente-tensión. Los
diodos Tunel son generalmente fabricados en Germanio,
pero también en silicio y arseniuro de galio.
La presencia del tramo de resistencia negativa permite su
utilización como componente activo
(amplificador/oscilador). Una característica importante del
diodo tunel es su resistencia negativa en un determinado
intervalo de voltajes de polarización directa. Cuando la
resistencia es negativa, la corriente disminuye al aumentar
el voltaje. En consecuencia, el diodo tunel puede
funcionar como amplificador, como oscilador o como
biestable. Esencialmente, este diodo es un dispositivo de baja potencia para aplicaciones
que involucran microondas y que están relativamente libres de los efectos de la radiación.
Si durante su construcción a un diodo invertido se le aumenta el nivel de dopado, se
puede lograr que su punto de ruptura ocurra muy cerca de los 0V. Los diodos construidos
de esta manera, se conocen como diodos tunel. Estos dispositivos presentan una
característica de resistencia negativa; esto es, si aumenta la tensión aplicada en los
terminales del dispositivo, se produce una disminución de la corriente (por lo menos en
una buena parte de la curva característica del diodo). Este fenómeno de resistencia
negativa es útil para aplicaciones en circuitos de alta frecuencia como los osciladores, los
cuales pueden generar una señal senoidal a partir de la energía que entrega la fuente de
alimentación.
Estos diodos tienen la cualidad de pasar entre los niveles de corriente Ip e Iv muy
rápidamente, cambiando de estado de conducción al de no conducción incluso más rápido
que los diodos Schottky.
CURVA CARACTERÍSTICA
Cuando se aplica una pequeña tensión, el diodo tunel empieza a conducir (la corriente
empieza a fluir). Si se sigue aumentando esta tensión la corriente aumentará hasta llegar
un punto después del cual la corriente disminuye. La corriente continuará disminuyendo
hasta llegar al punto mínimo de un "valle" y después volverá a incrementarse. esta
ocasión la corriente continuará aumentando conforme aumenta la tensión.

4. Los diodos tunel tienen la cualidad de pasar entre los niveles de corriente Ip e Iv muy
rápidamente, cambiando de estado de conducción al de no conducción incluso más rápido
que los diodos Schottky.
