1. TIC 0271
Acceso a aplicaciones usando Citrix Metaframe
Debugging Tools
Joaquín Herrero
Pintado
INSTITUTO NACIONAL DE ADMINISTRACION PÚBLICA jherrero@mma.es
Plan interadministrativo de formación contínua en el área de tecnologías

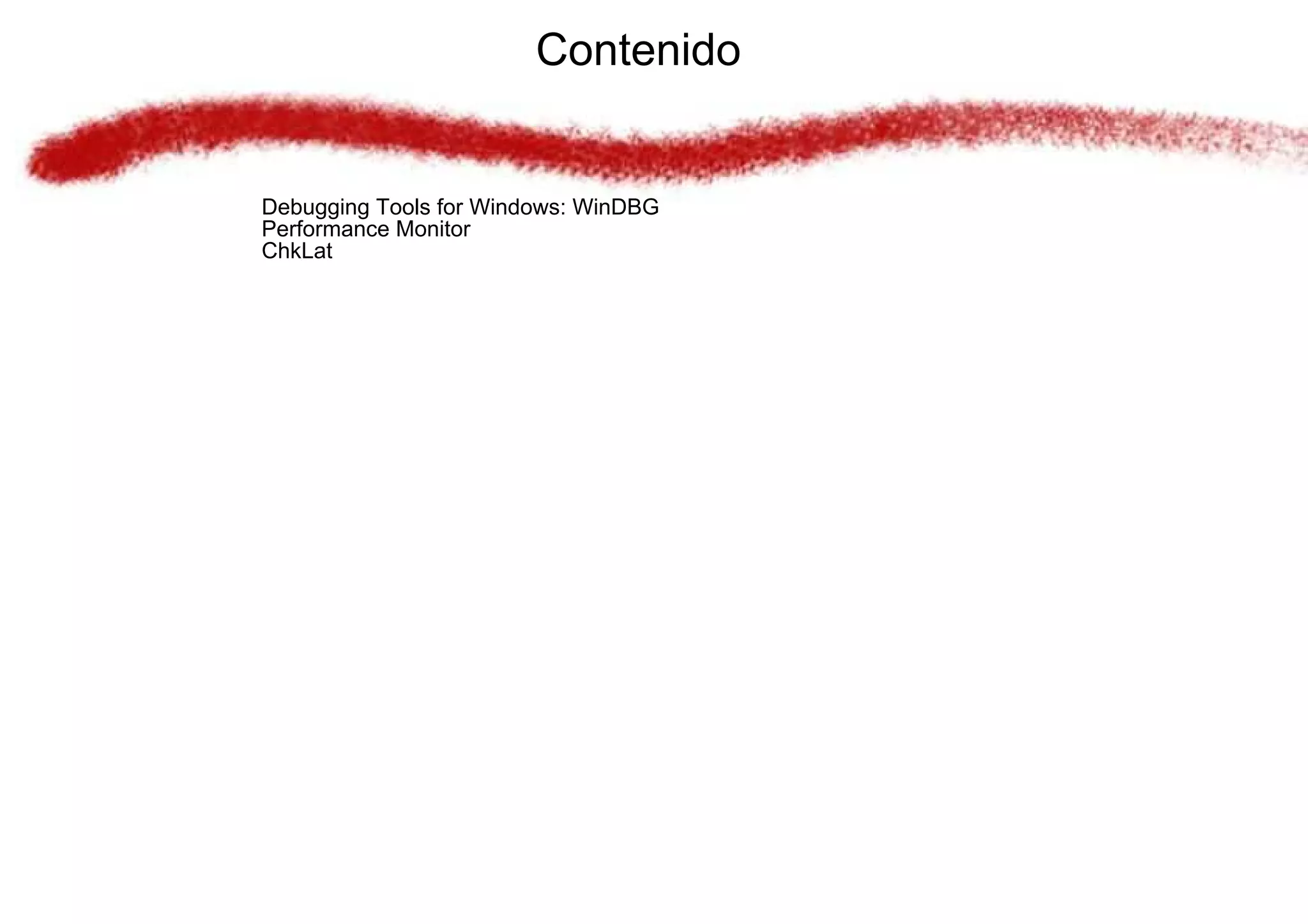

2. Contenido
Debugging Tools for Windows: WinDBG
Performance Monitor
ChkLat

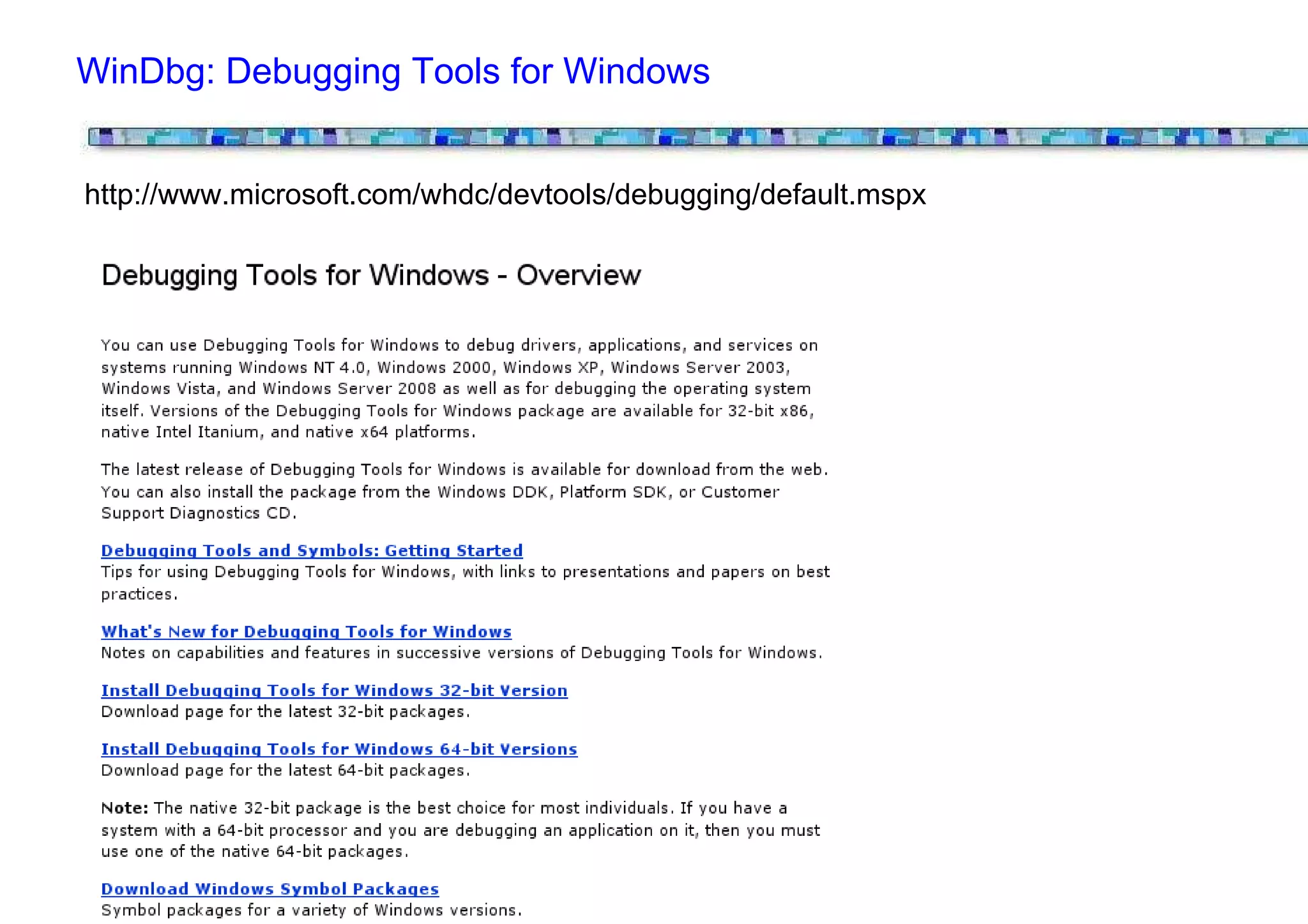

3. WinDbg: Debugging Tools for Windows
http://www.microsoft.com/whdc/devtools/debugging/default.mspx

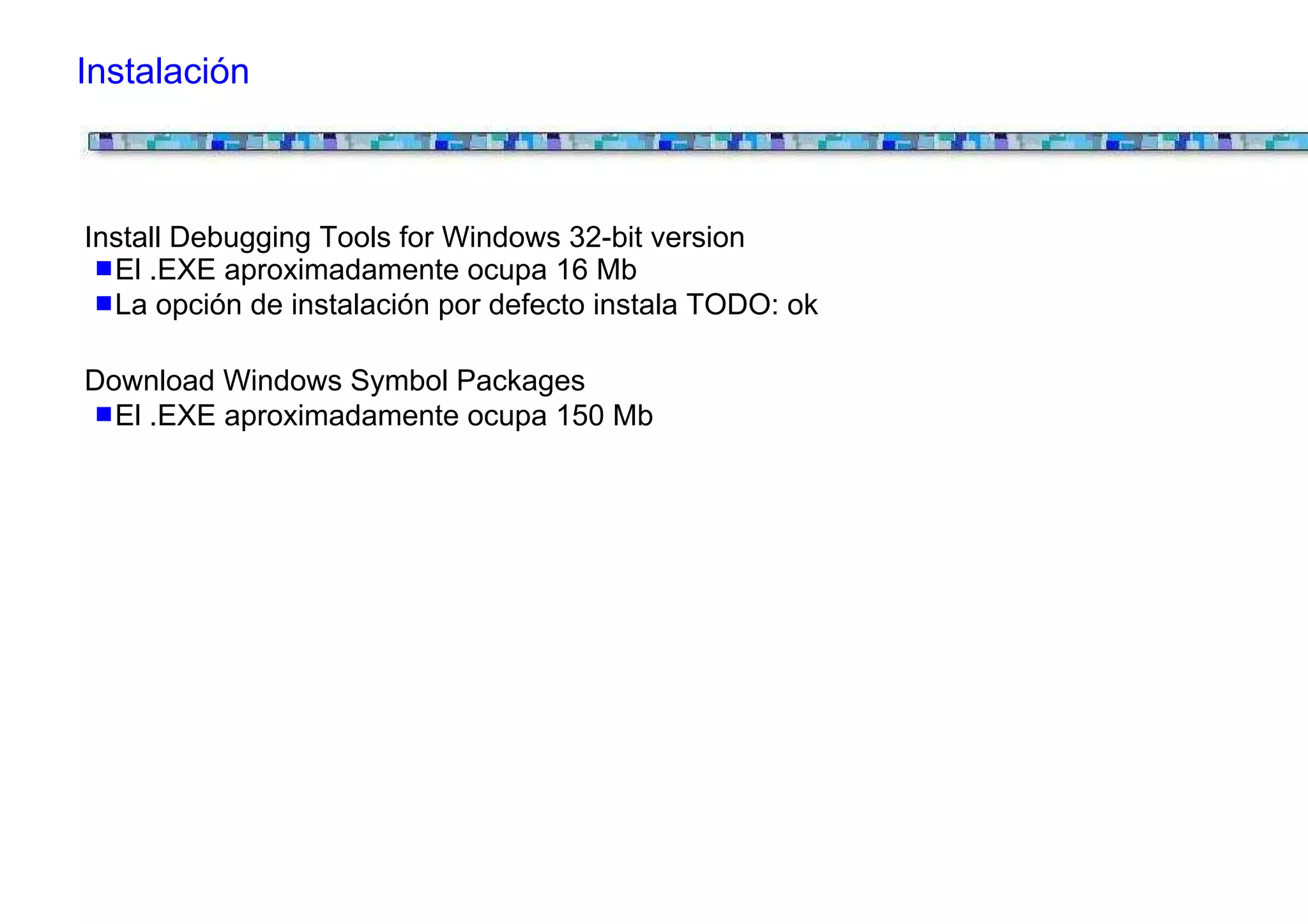

4. Instalación
Install Debugging Tools for Windows 32-bit version
El .EXE aproximadamente ocupa 16 Mb
La opción de instalación por defecto instala TODO: ok

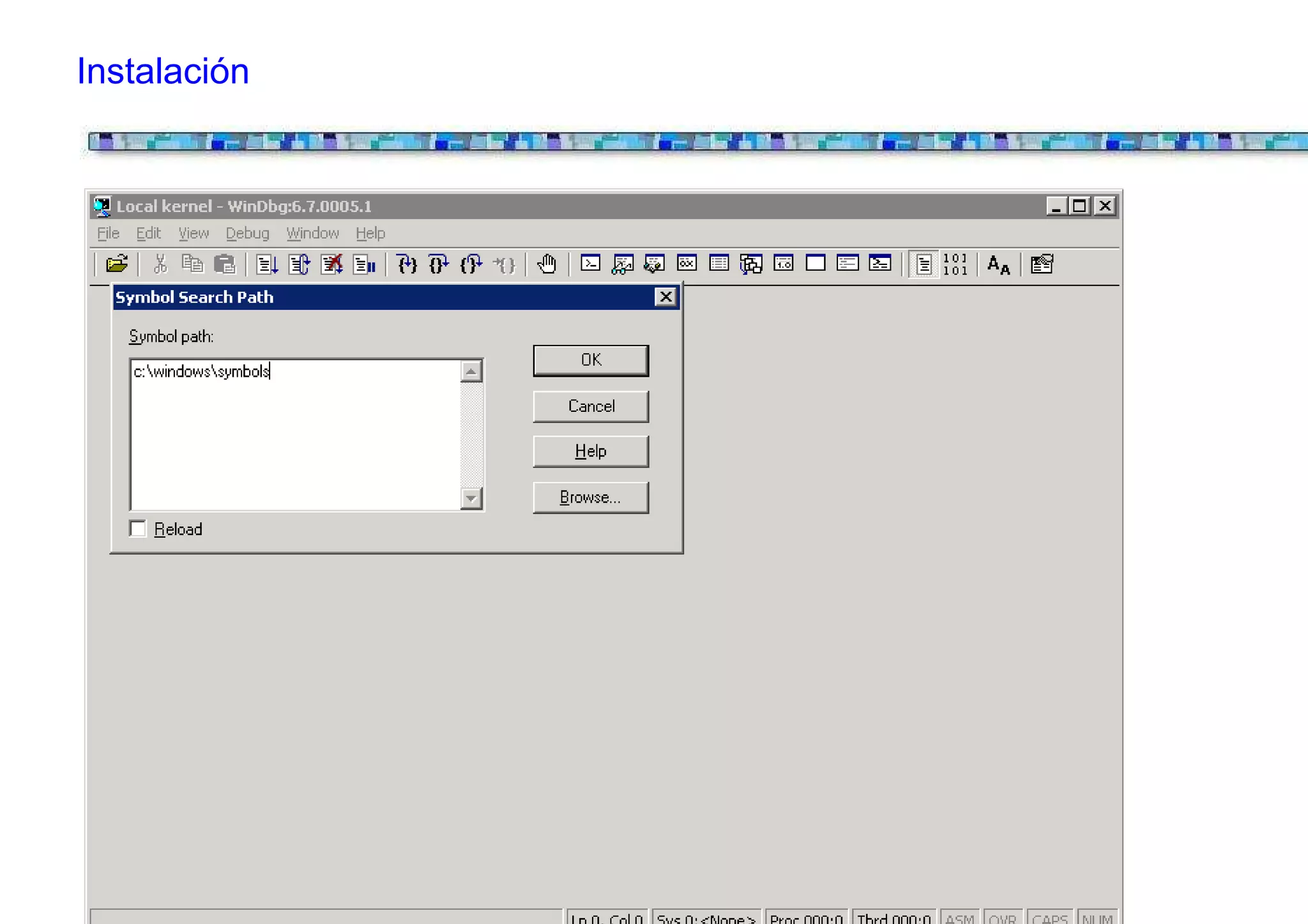

Download Windows Symbol Packages
El .EXE aproximadamente ocupa 150 Mb

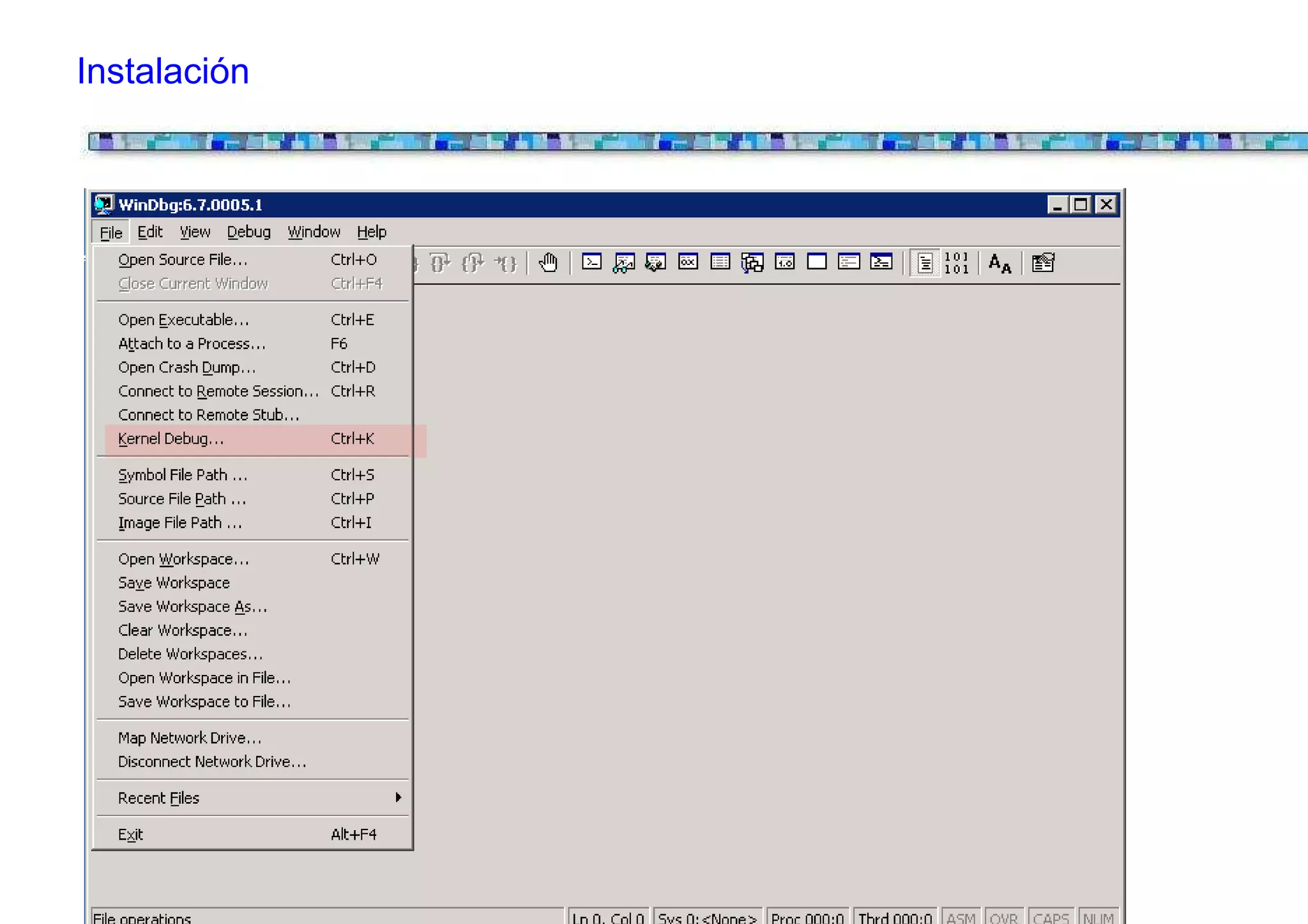

5. Instalación

6. Instalación

7. Instalación

8. Instalación

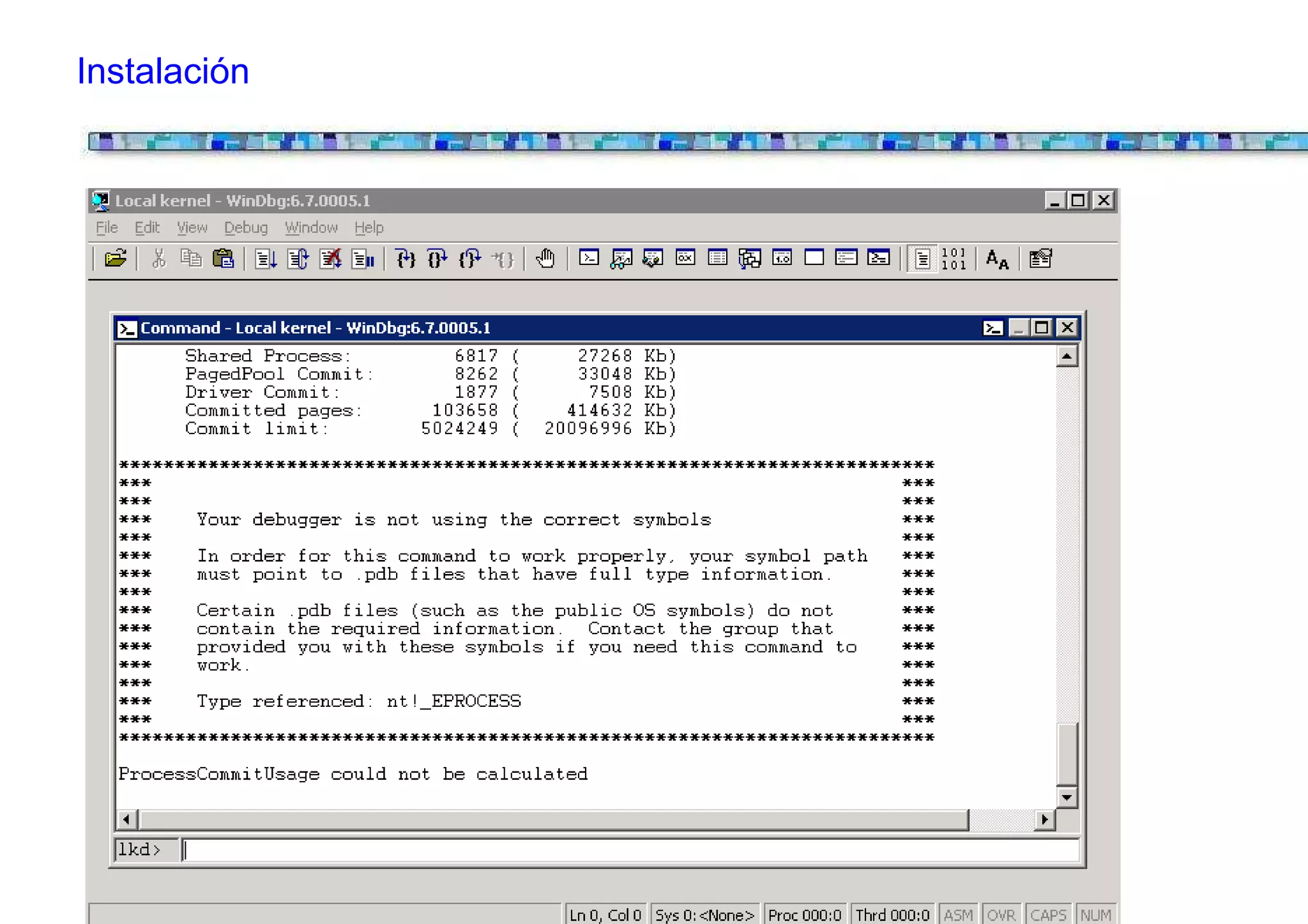

9. Instalación

10. Instalación

11. Instalación

12. Instalación

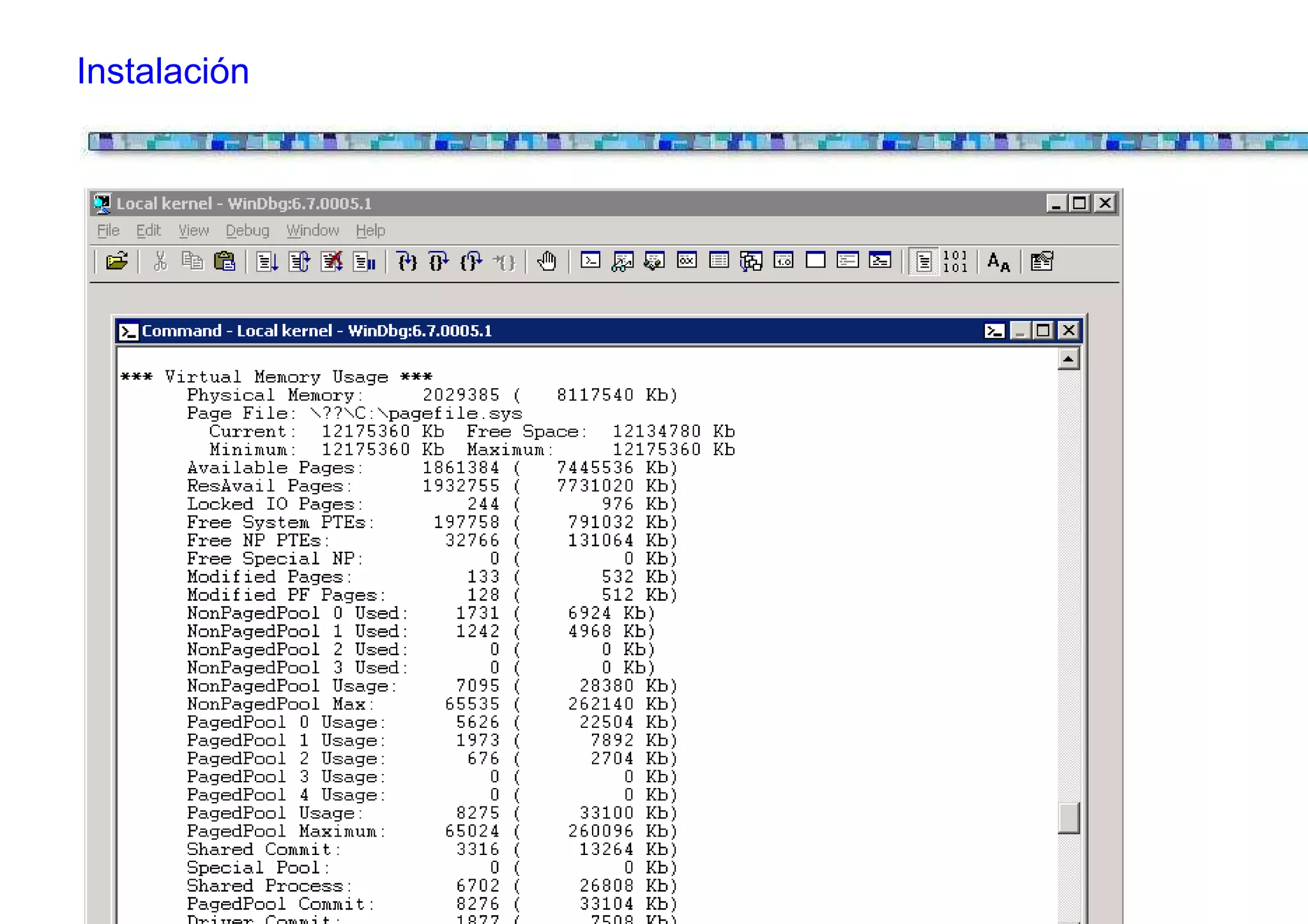

13. Instalación

14. Instalación

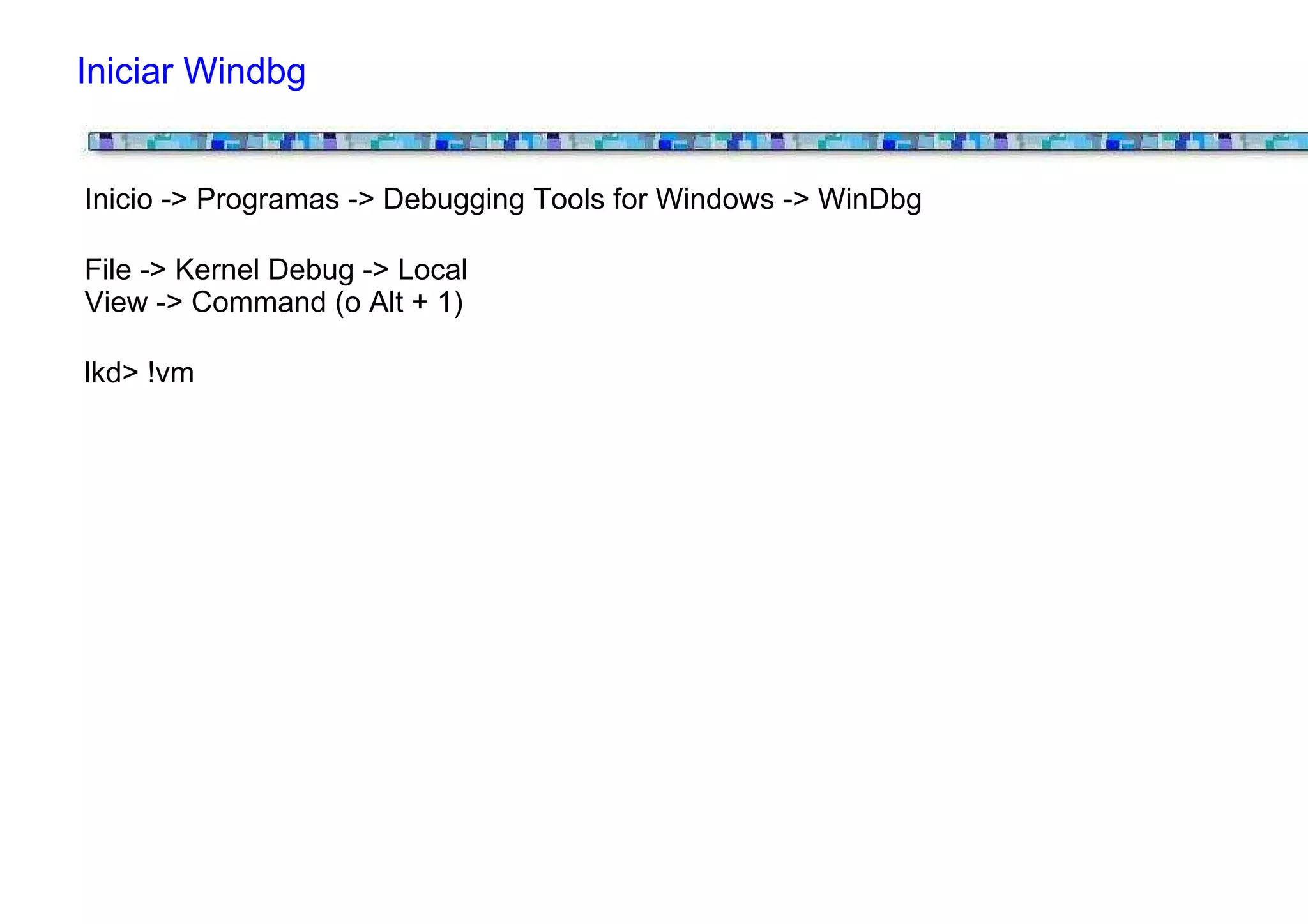

15. Iniciar Windbg

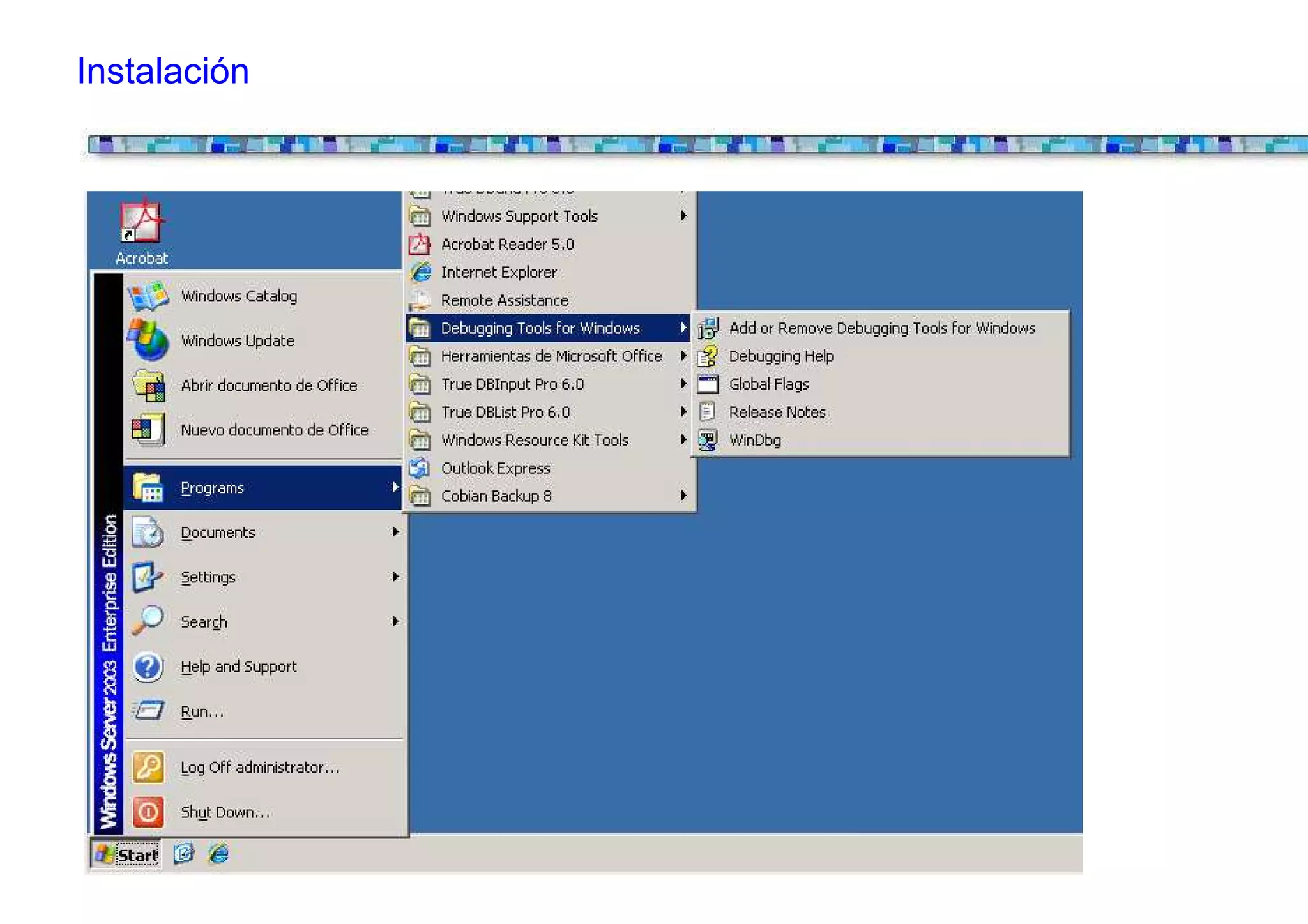

Inicio -> Programas -> Debugging Tools for Windows -> WinDbg

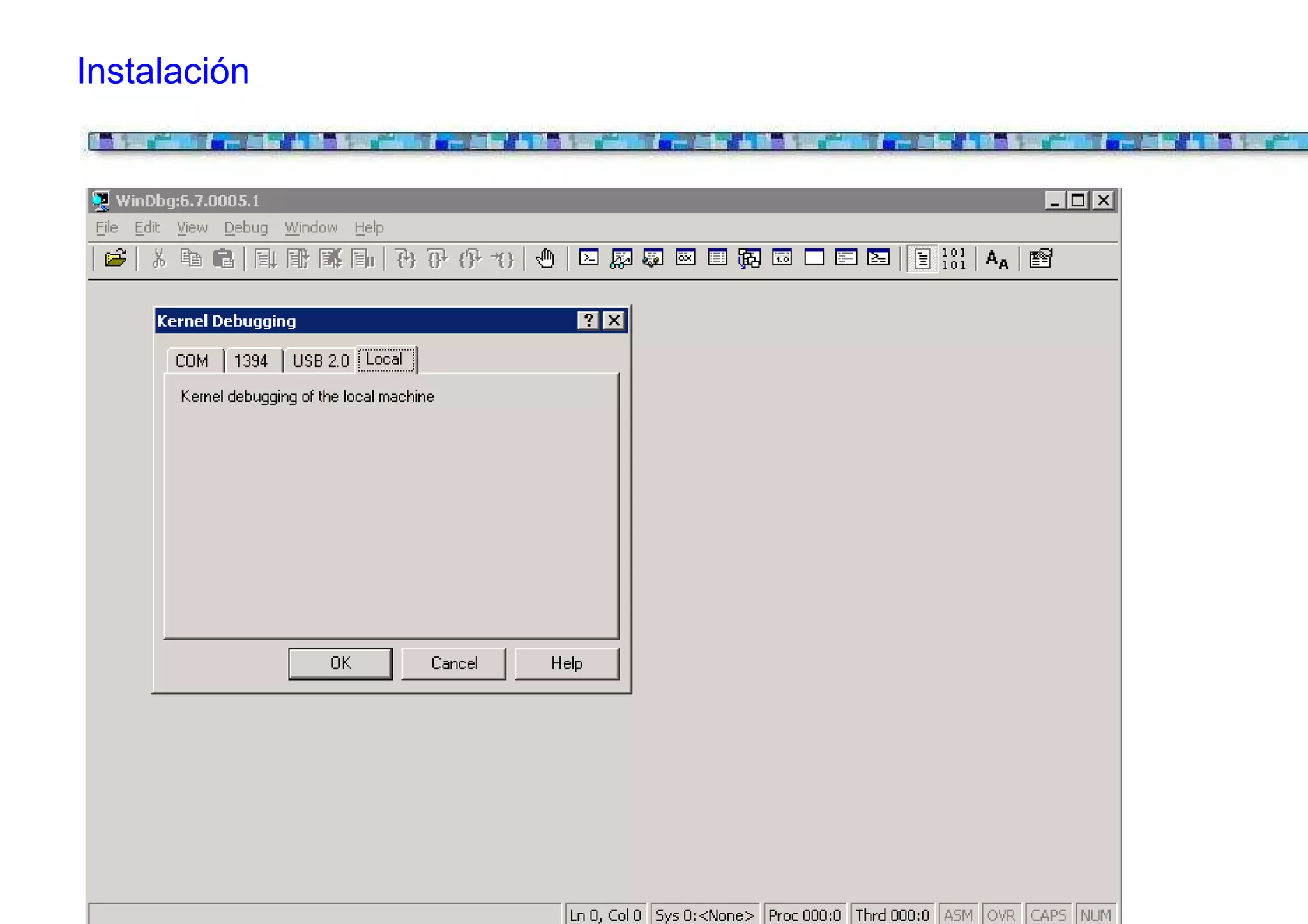

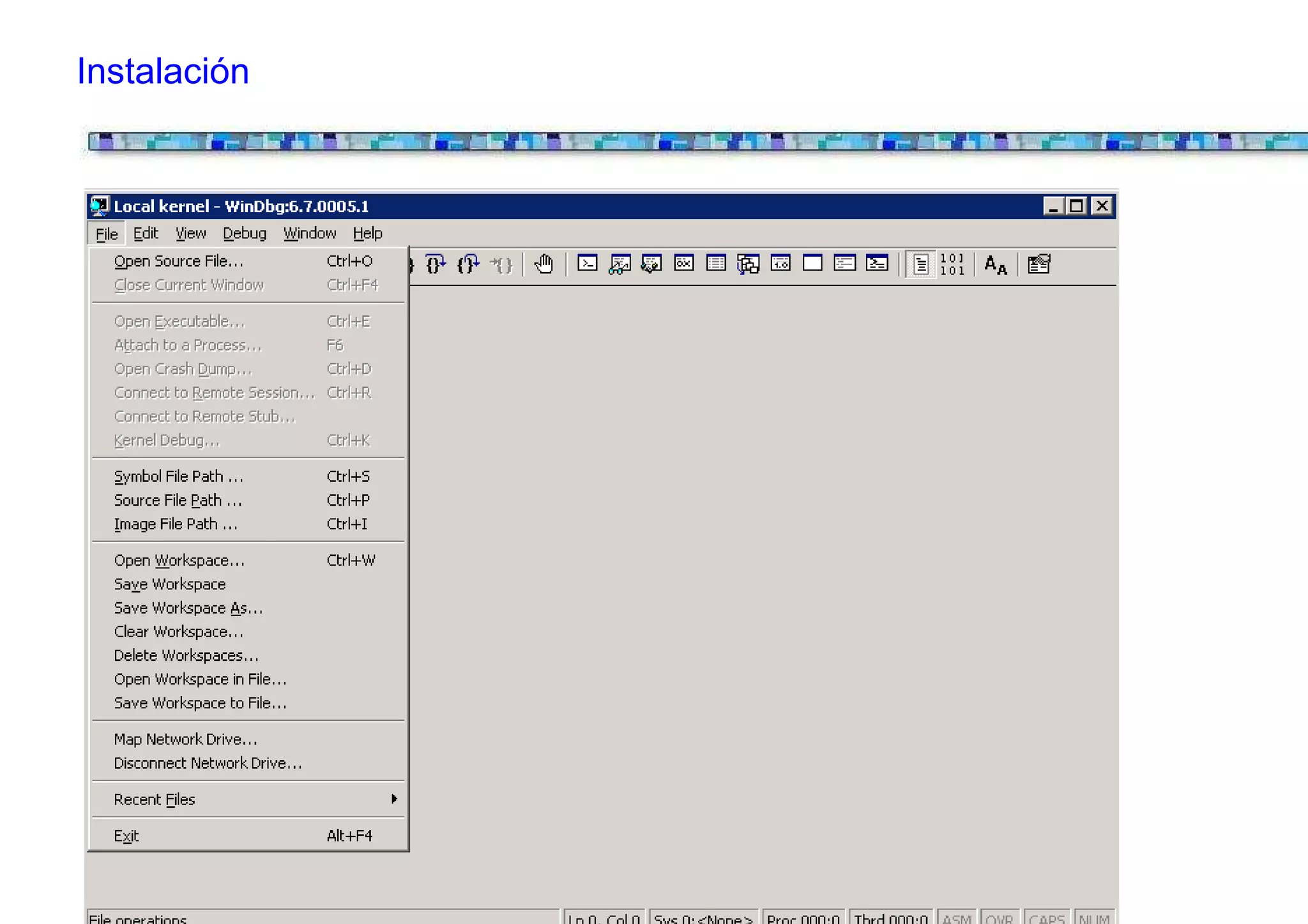

File -> Kernel Debug -> Local

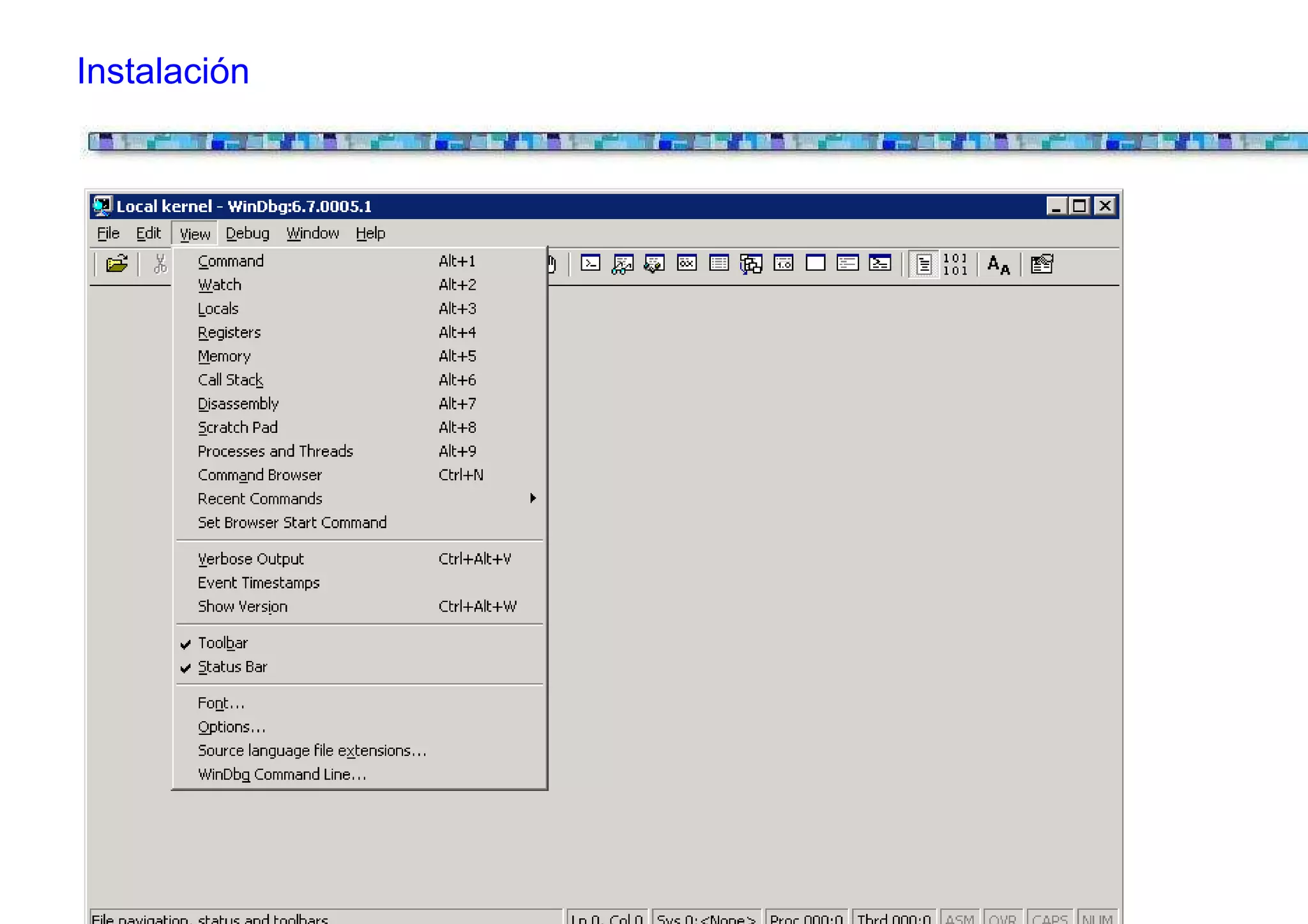

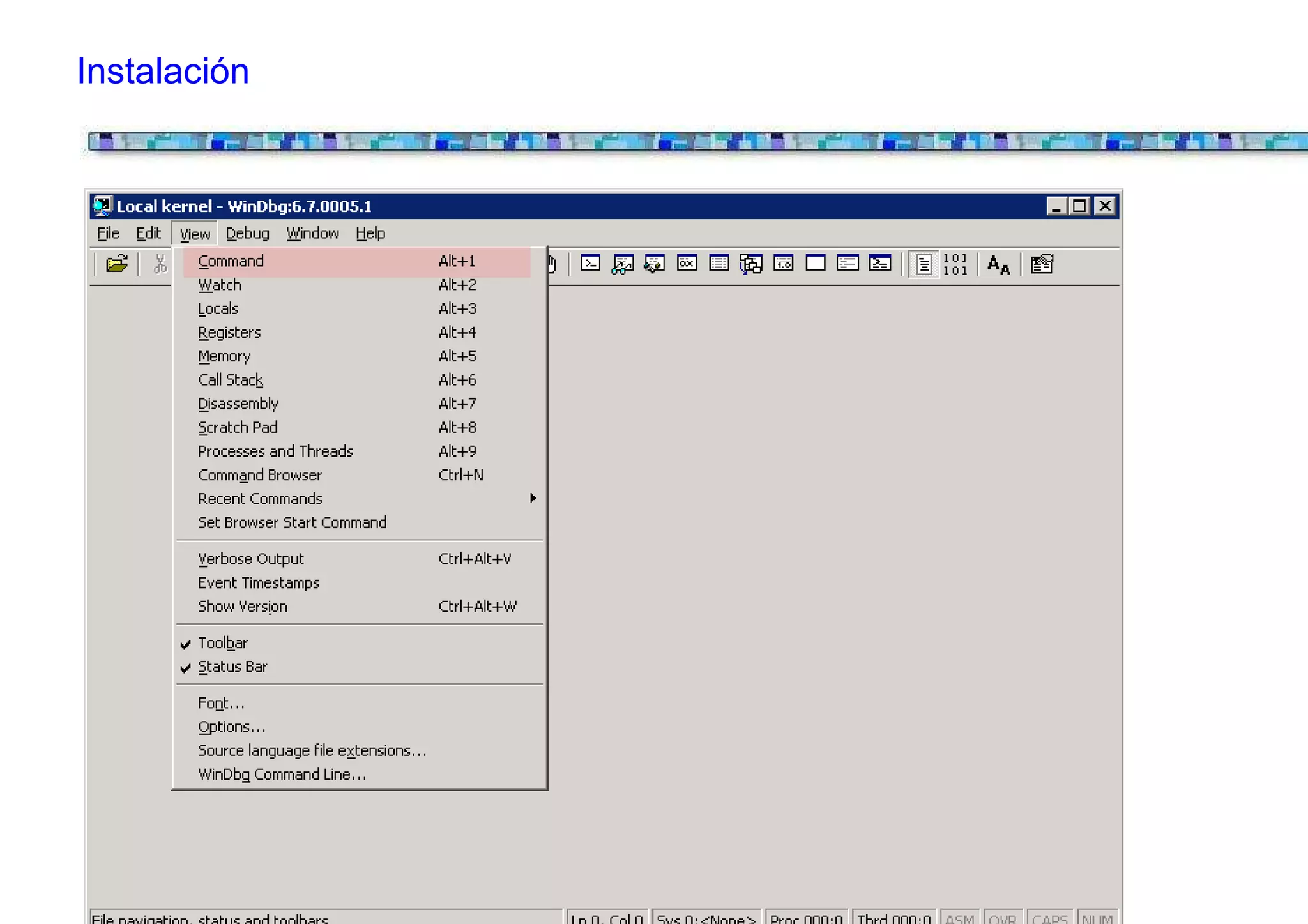

View -> Command (o Alt + 1)

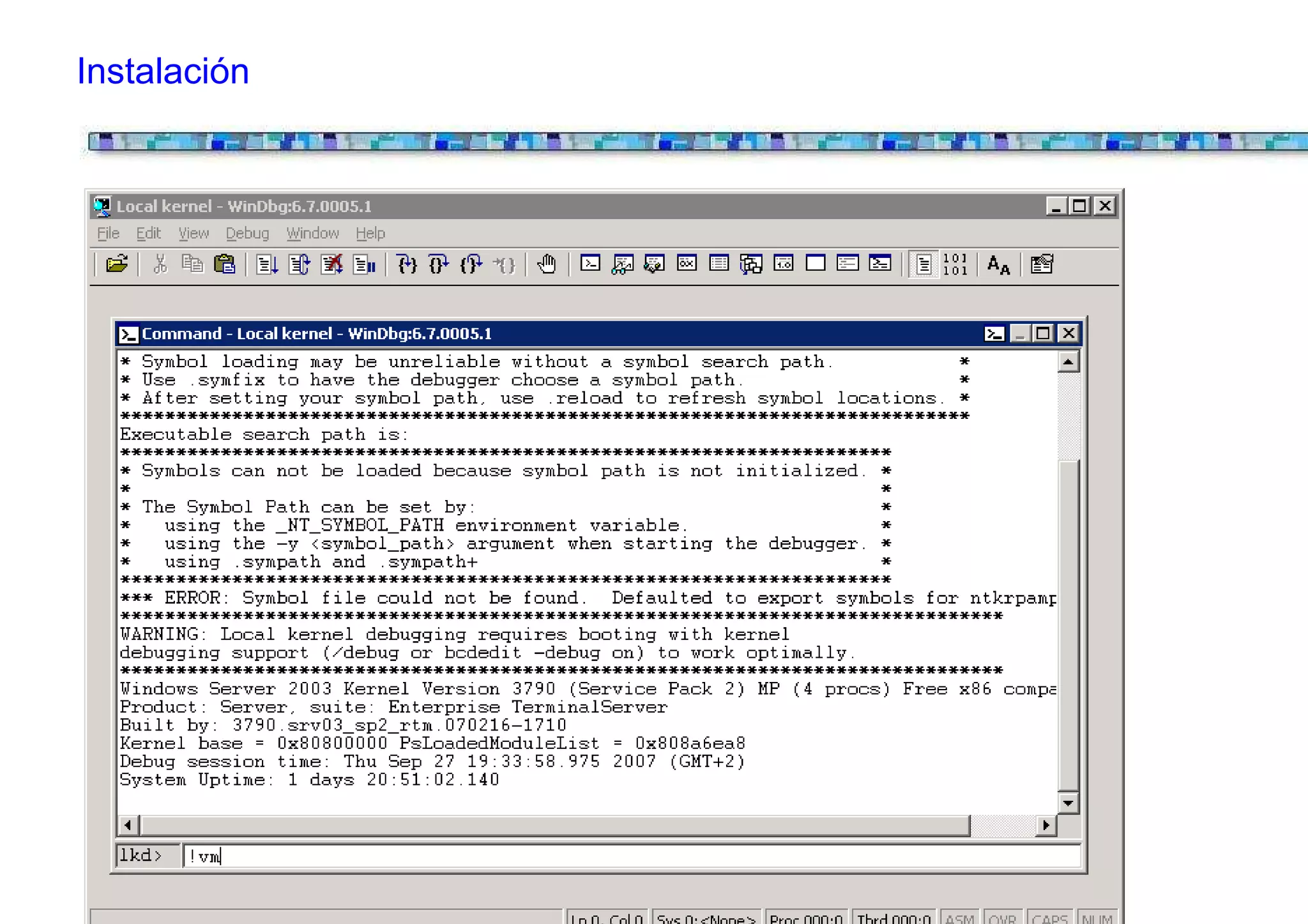

lkd> !vm

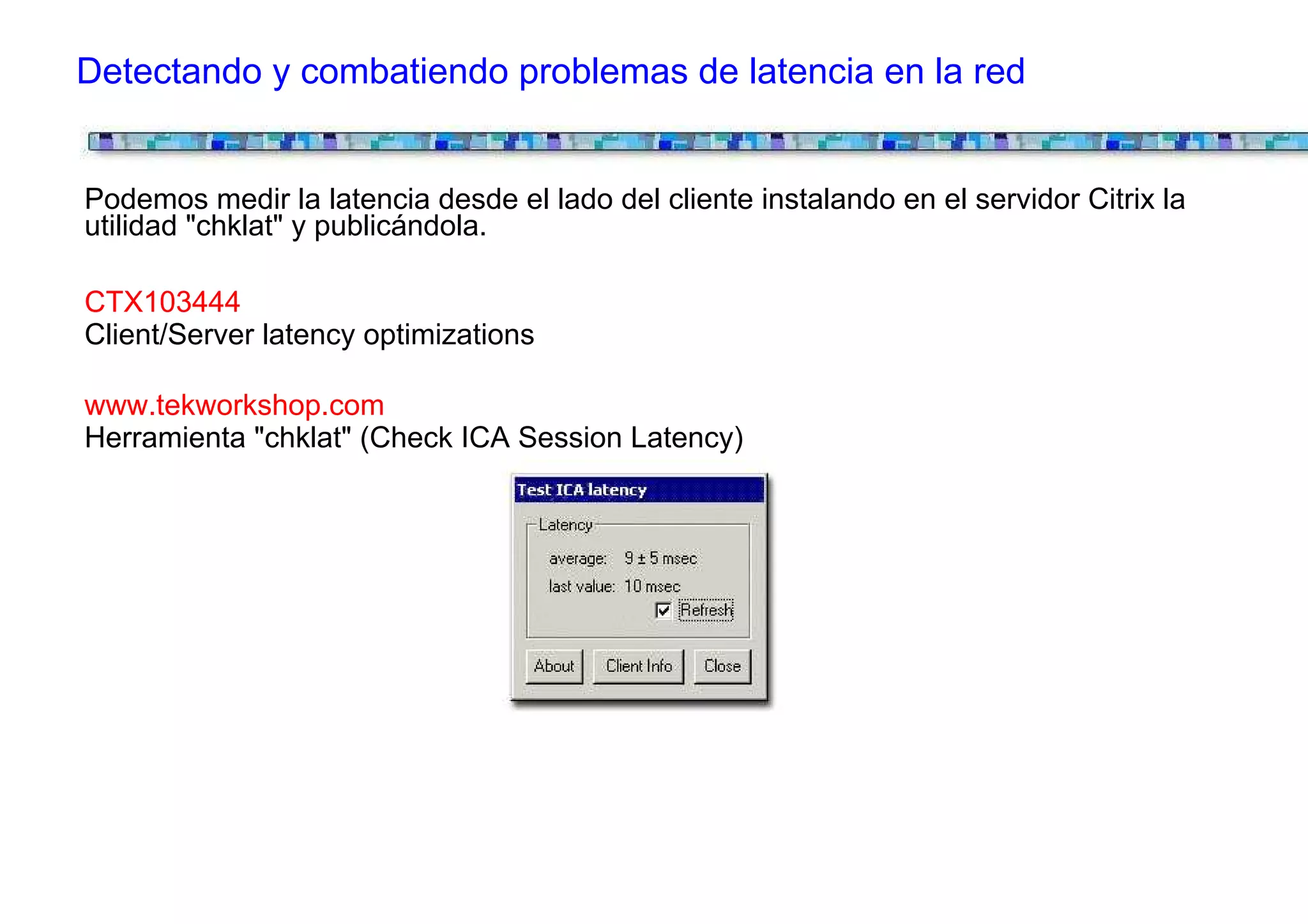

16. Detectando y combatiendo problemas de latencia en la red
Podemos medir la latencia desde el lado del cliente instalando en el servidor Citrix la
utilidad "chklat" y publicándola.
CTX103444
Client/Server latency optimizations
www.tekworkshop.com
Herramienta "chklat" (Check ICA Session Latency)

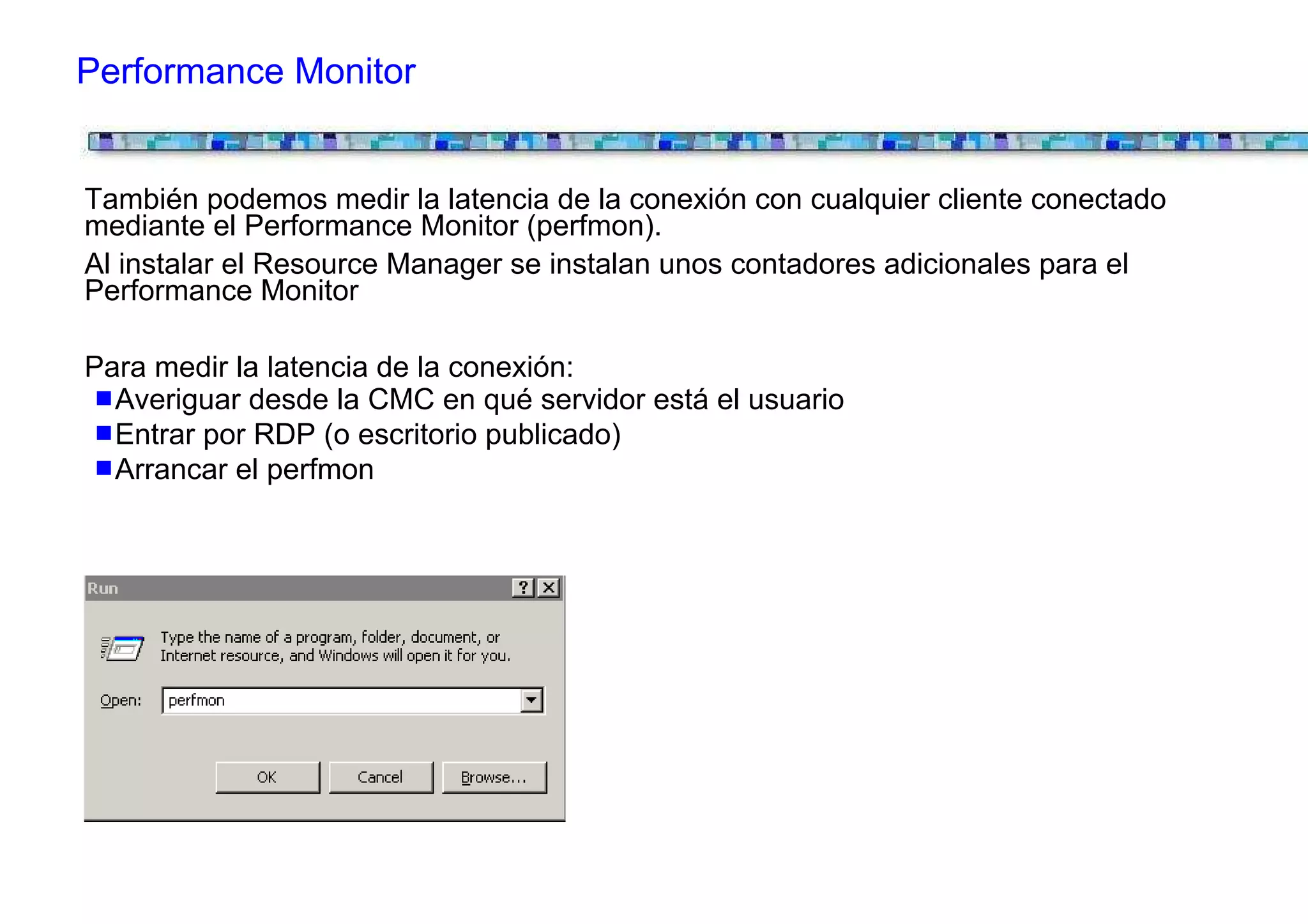

17. Performance Monitor
También podemos medir la latencia de la conexión con cualquier cliente conectado
mediante el Performance Monitor (perfmon).
Al instalar el Resource Manager se instalan unos contadores adicionales para el
Performance Monitor
Para medir la latencia de la conexión:
Averiguar desde la CMC en qué servidor está el usuario
Entrar por RDP (o escritorio publicado)
Arrancar el perfmon

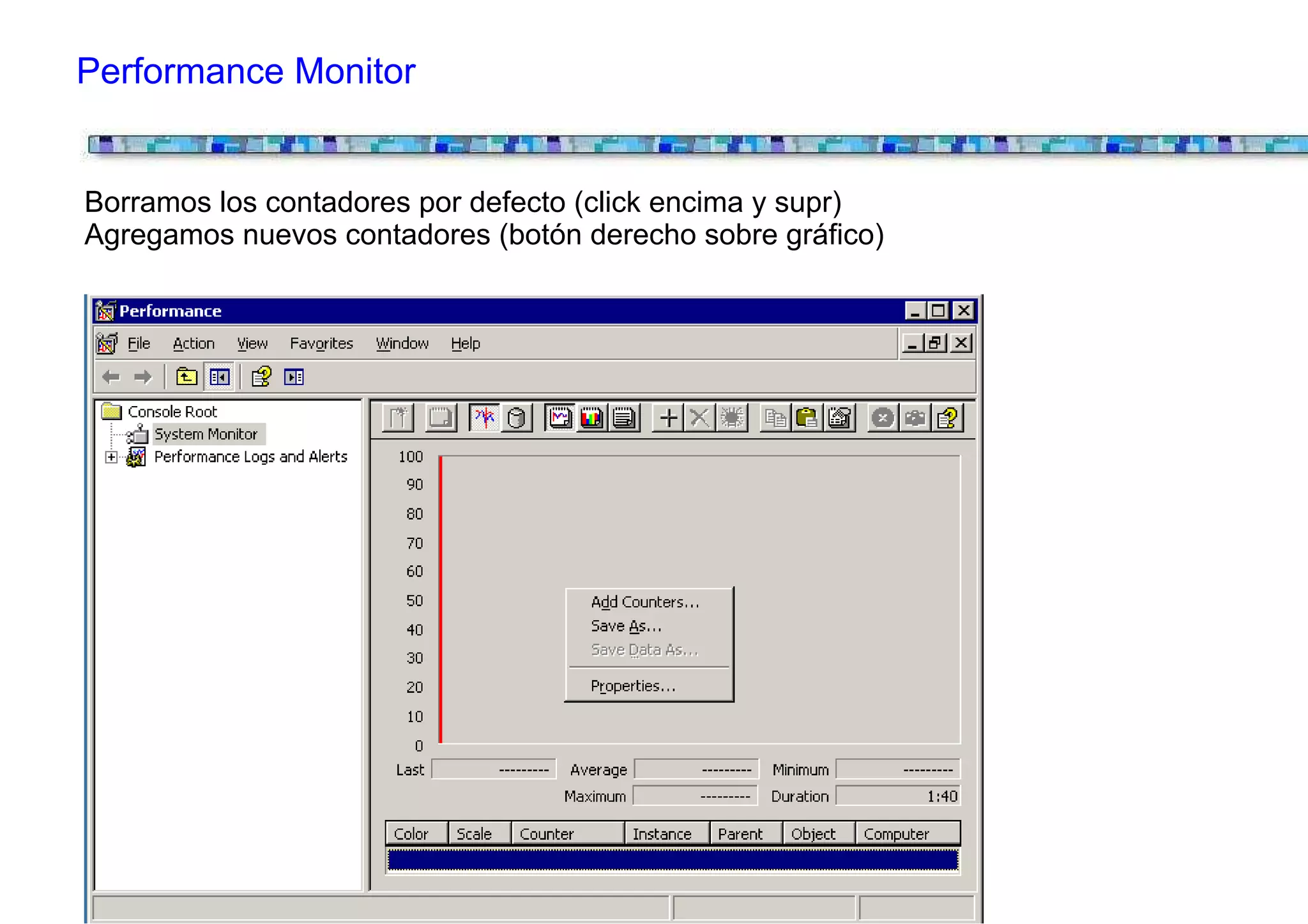

18. Performance Monitor
Borramos los contadores por defecto (click encima y supr)
Agregamos nuevos contadores (botón derecho sobre gráfico)

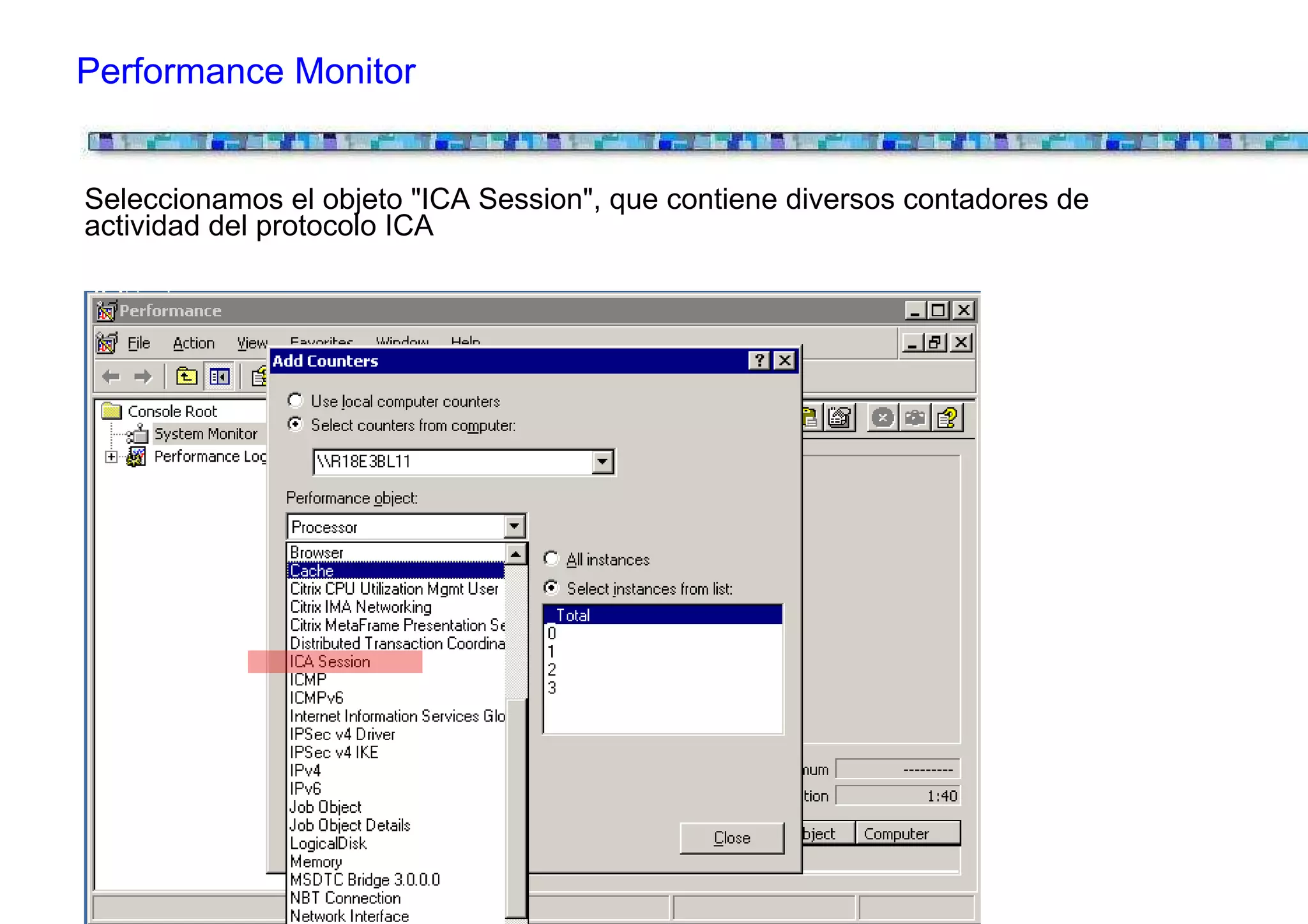

19. Performance Monitor
Seleccionamos el objeto "ICA Session", que contiene diversos contadores de
actividad del protocolo ICA

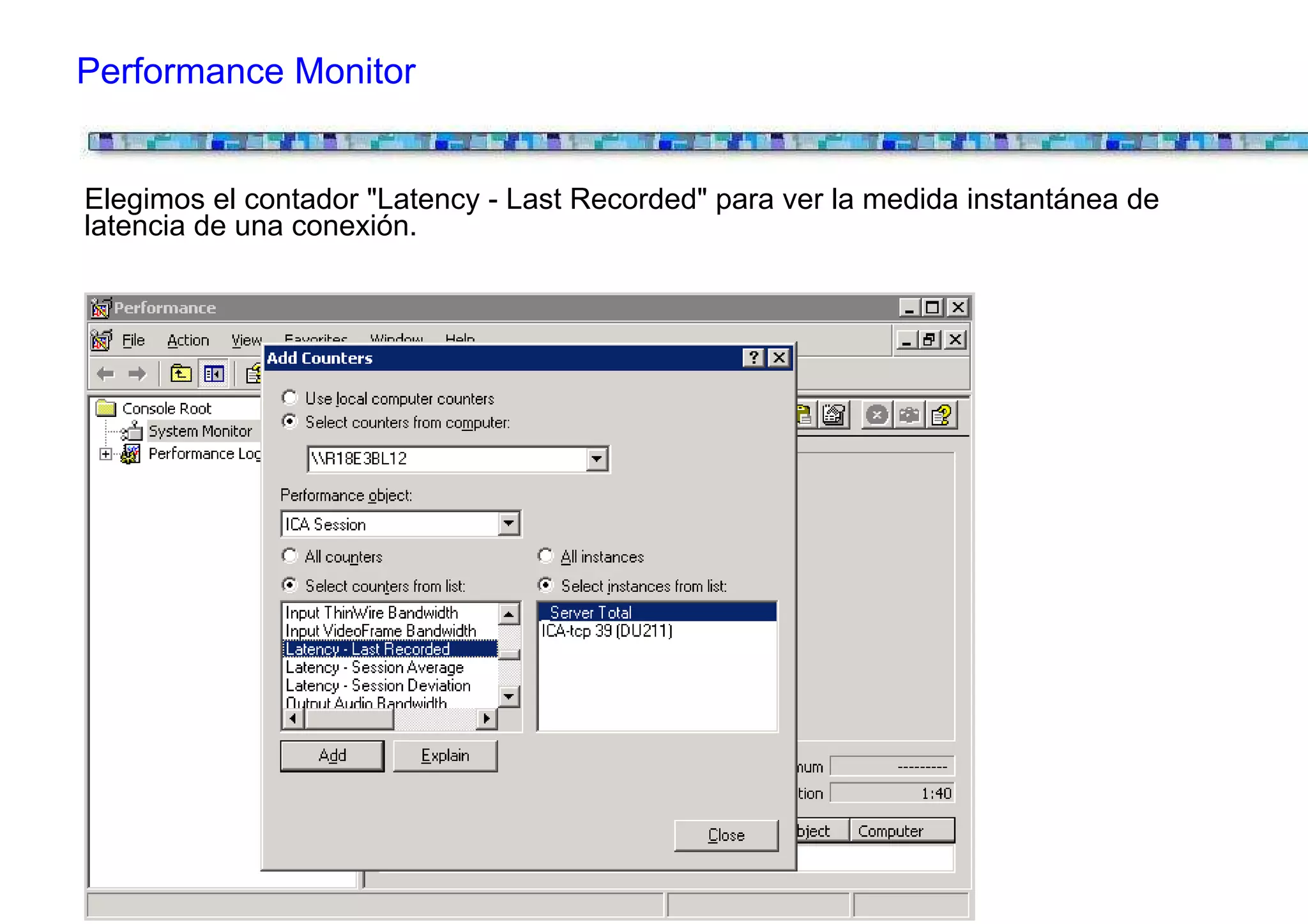

20. Performance Monitor
Elegimos el contador "Latency - Last Recorded" para ver la medida instantánea de
latencia de una conexión.

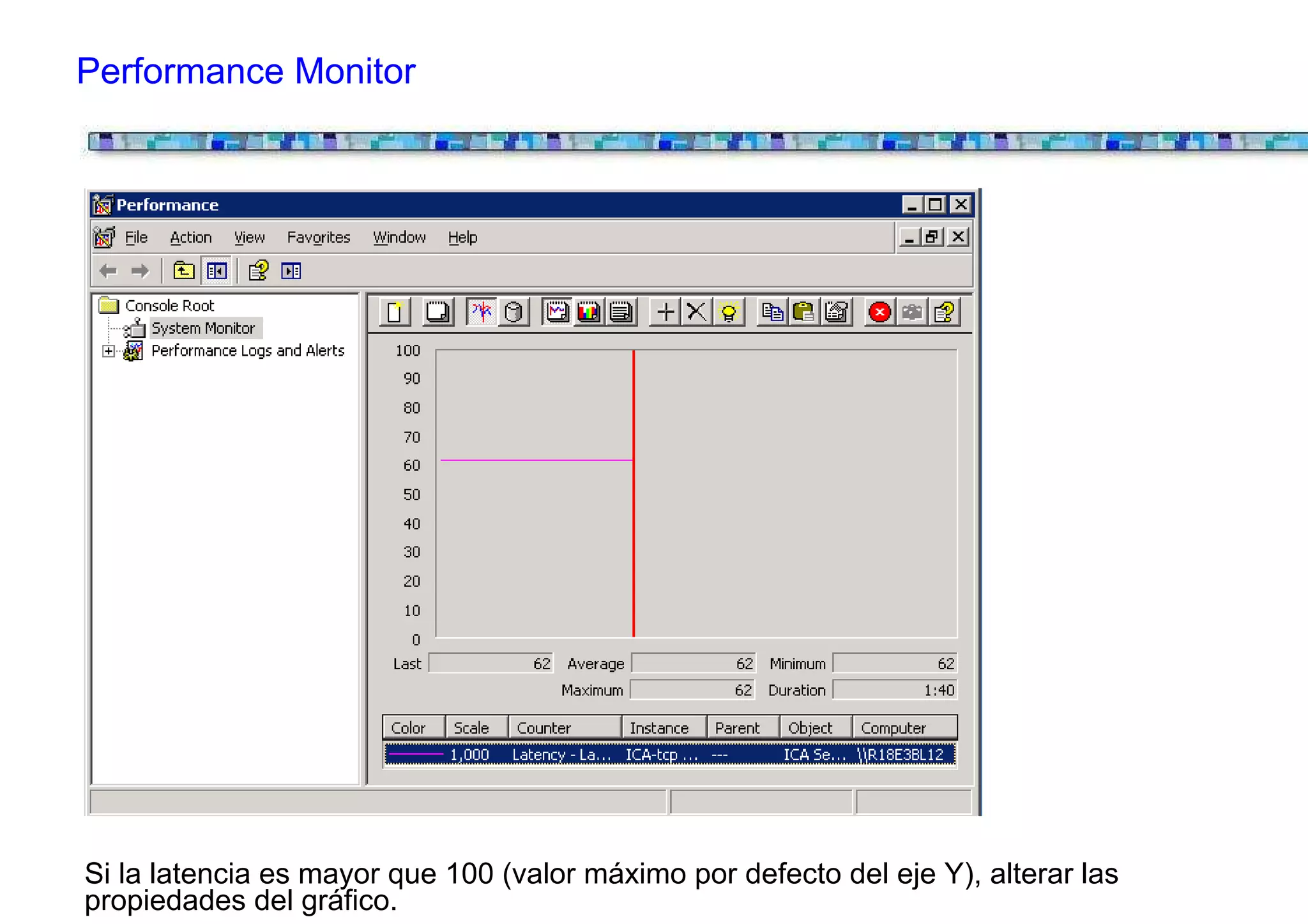

21. Performance Monitor
Si la latencia es mayor que 100 (valor máximo por defecto del eje Y), alterar las
propiedades del gráfico.

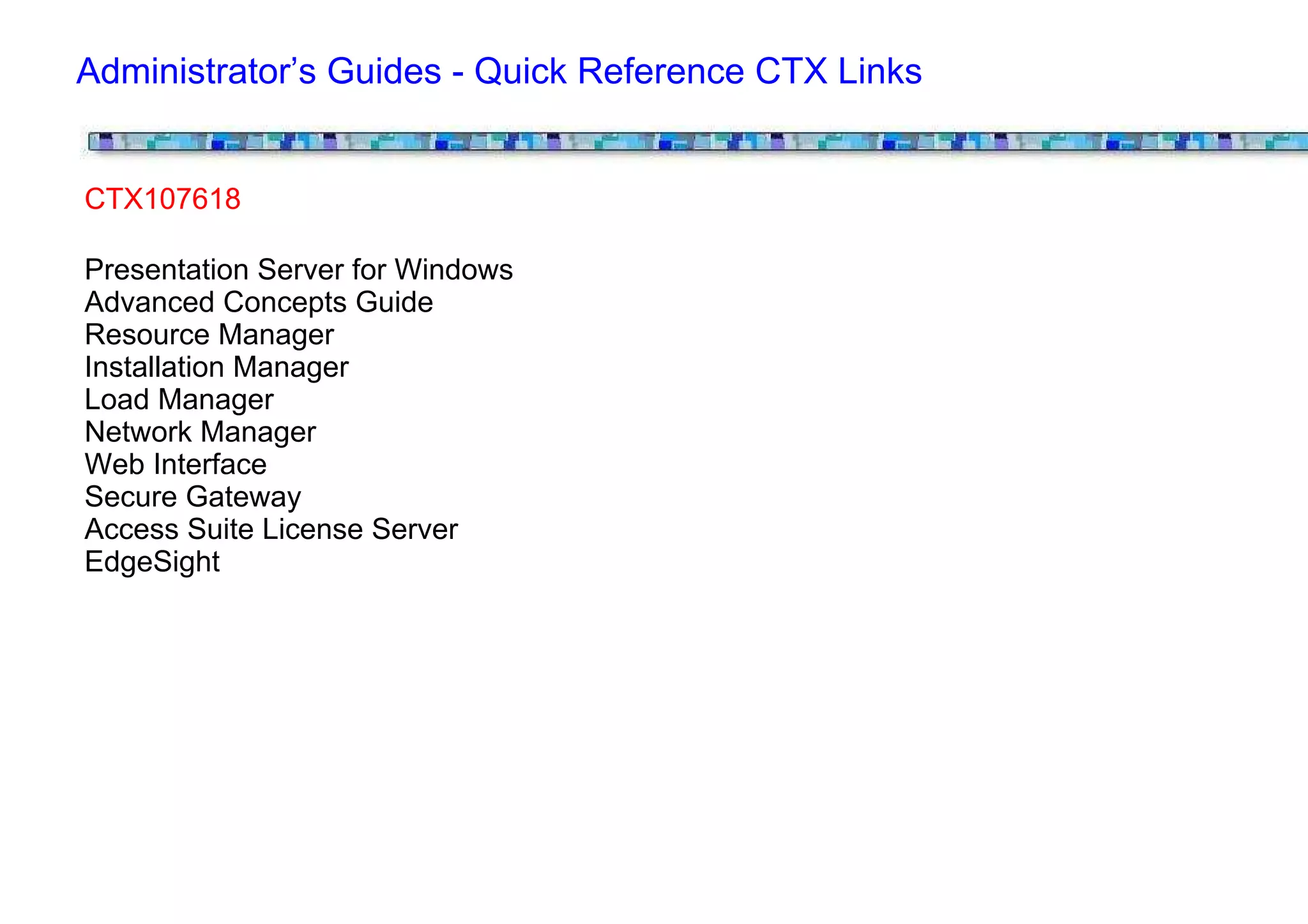

22. Administrator’s Guides - Quick Reference CTX Links
CTX107618
Presentation Server for Windows
Advanced Concepts Guide
Resource Manager
Installation Manager
Load Manager
Network Manager
Web Interface
Secure Gateway
Access Suite License Server
EdgeSight
