Este documento describe un programa para un microcontrolador PIC16F877 que convierte un número hexadecimal recibido a sus equivalentes decimal, binario y hexadecimal. Inicializa los puertos de comunicación serial y variables de control. Luego, en bucles, transmite los resultados de las conversiones hexadecimal a decimal usando división, hexadecimal a binario usando rotación y complemento a 2, y hexadecimal a ASCII agregando valores.
Dec

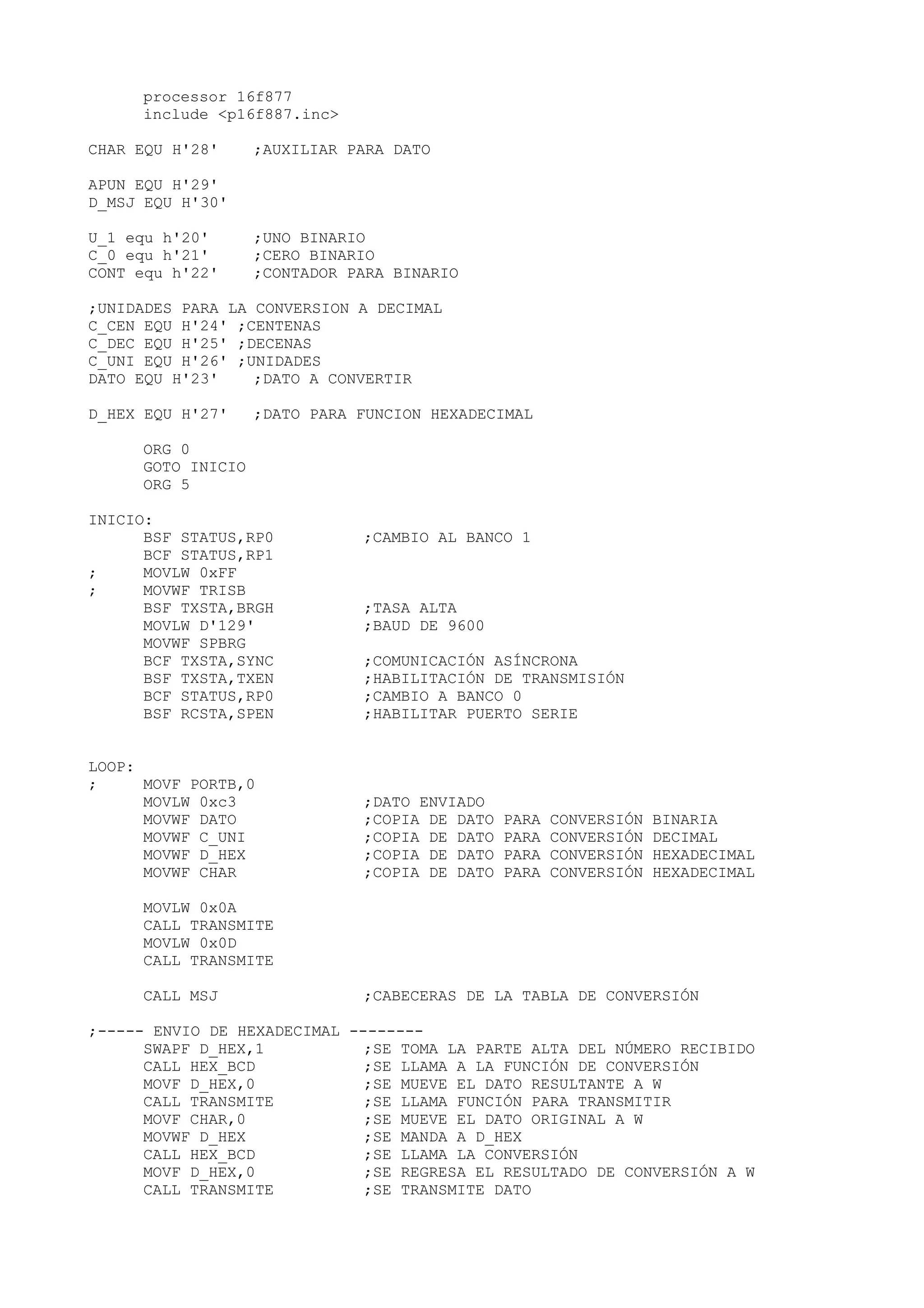

- 1. processor 16f877 include <p16f887.inc> CHAREQU H'28' ;AUXILIAR PARA DATO APUN EQU H'29' D_MSJ EQU H'30' U_1 equ h'20' ;UNO BINARIO C_0 equ h'21' ;CERO BINARIO CONT equ h'22' ;CONTADOR PARA BINARIO ;UNIDADES PARA LA CONVERSION A DECIMAL C_CEN EQU H'24' ;CENTENAS C_DEC EQU H'25' ;DECENAS C_UNI EQU H'26' ;UNIDADES DATO EQU H'23' ;DATO A CONVERTIR D_HEX EQU H'27' ;DATO PARA FUNCION HEXADECIMAL ORG 0 GOTO INICIO ORG 5 INICIO: BSF STATUS,RP0 ;CAMBIO AL BANCO 1 BCF STATUS,RP1 ; MOVLW 0xFF ; MOVWF TRISB BSF TXSTA,BRGH ;TASA ALTA MOVLW D'129' ;BAUD DE 9600 MOVWF SPBRG BCF TXSTA,SYNC ;COMUNICACIÓN ASÍNCRONA BSF TXSTA,TXEN ;HABILITACIÓN DE TRANSMISIÓN BCF STATUS,RP0 ;CAMBIO A BANCO 0 BSF RCSTA,SPEN ;HABILITAR PUERTO SERIE LOOP: ; MOVF PORTB,0 MOVLW 0xc3 ;DATO ENVIADO MOVWF DATO ;COPIA DE DATO PARA CONVERSIÓN BINARIA MOVWF C_UNI ;COPIA DE DATO PARA CONVERSIÓN DECIMAL MOVWF D_HEX ;COPIA DE DATO PARA CONVERSIÓN HEXADECIMAL MOVWF CHAR ;COPIA DE DATO PARA CONVERSIÓN HEXADECIMAL MOVLW 0x0A CALL TRANSMITE MOVLW 0x0D CALL TRANSMITE CALL MSJ ;CABECERAS DE LA TABLA DE CONVERSIÓN ;----- ENVIO DE HEXADECIMAL -------- SWAPF D_HEX,1 ;SE TOMA LA PARTE ALTA DEL NÚMERO RECIBIDO CALL HEX_BCD ;SE LLAMA A LA FUNCIÓN DE CONVERSIÓN MOVF D_HEX,0 ;SE MUEVE EL DATO RESULTANTE A W CALL TRANSMITE ;SE LLAMA FUNCIÓN PARA TRANSMITIR MOVF CHAR,0 ;SE MUEVE EL DATO ORIGINAL A W MOVWF D_HEX ;SE MANDA A D_HEX CALL HEX_BCD ;SE LLAMA LA CONVERSIÓN MOVF D_HEX,0 ;SE REGRESA EL RESULTADO DE CONVERSIÓN A W CALL TRANSMITE ;SE TRANSMITE DATO

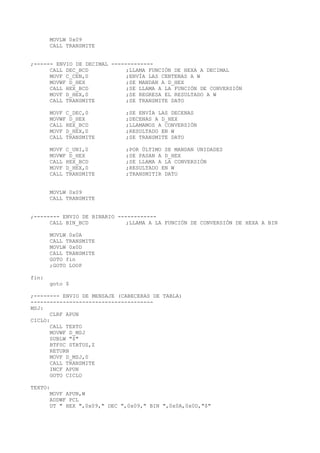

- 2. MOVLW 0x09 CALL TRANSMITE ;------ENVIO DE DECIMAL ------------- CALL DEC_BCD ;LLAMA FUNCIÓN DE HEXA A DECIMAL MOVF C_CEN,0 ;ENVÍA LAS CENTENAS A W MOVWF D_HEX ;SE MANDAN A D_HEX CALL HEX_BCD ;SE LLAMA A LA FUNCIÓN DE CONVERSIÓN MOVF D_HEX,0 ;SE REGRESA EL RESULTADO A W CALL TRANSMITE ;SE TRANSMITE DATO MOVF C_DEC,0 ;SE ENVÍA LAS DECENAS MOVWF D_HEX ;DECENAS A D_HEX CALL HEX_BCD ;LLAMAMOS A CONVERSIÓN MOVF D_HEX,0 ;RESULTADO EN W CALL TRANSMITE ;SE TRANSMITE DATO MOVF C_UNI,0 ;POR ÚLTIMO SE MANDAN UNIDADES MOVWF D_HEX ;SE PASAN A D_HEX CALL HEX_BCD ;SE LLAMA A LA CONVERSIÓN MOVF D_HEX,0 ;RESULTADO EN W CALL TRANSMITE ;TRANSMITIR DATO MOVLW 0x09 CALL TRANSMITE ;-------- ENVIO DE BINARIO ------------ CALL BIN_BCD ;LLAMA A LA FUNCIÓN DE CONVERSIÓN DE HEXA A BIN MOVLW 0x0A CALL TRANSMITE MOVLW 0x0D CALL TRANSMITE GOTO fin ;GOTO LOOP fin: goto $ ;-------- ENVIO DE MENSAJE (CABECERAS DE TABLA) -------------------------------------- MSJ: CLRF APUN CICLO: CALL TEXTO MOVWF D_MSJ SUBLW "$" BTFSC STATUS,Z RETURN MOVF D_MSJ,0 CALL TRANSMITE INCF APUN GOTO CICLO TEXTO: MOVF APUN,W ADDWF PCL DT " HEX ",0x09," DEC ",0x09," BIN ",0x0A,0x0D,"$"

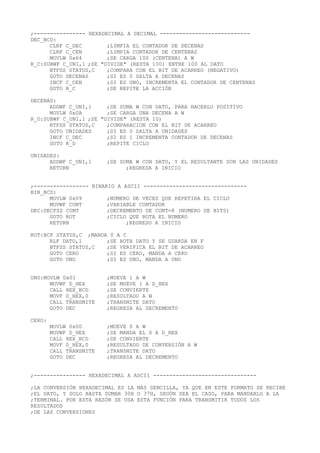

- 3. ;---------------- HEXADECIMAL ADECIMAL ---------------------------- DEC_BCD: CLRF C_DEC ;LIMPIA EL CONTADOR DE DECENAS CLRF C_CEN ;LIMPIA CONTADOR DE CENTENAS MOVLW 0x64 ;SE CARGA 100 (CENTENA) A W R_C:SUBWF C_UNI,1 ;SE "DIVIDE" (RESTA 100) ENTRE 100 AL DATO BTFSS STATUS,C ;COMPARA CON EL BIT DE ACARREO (NEGATIVO) GOTO DECENAS ;SI ES 0 SALTA A DECENAS INCF C_CEN ;SI ES UNO, INCREMENTA EL CONTADOR DE CENTENAS GOTO R_C ;SE REPITE LA ACCIÓN DECENAS: ADDWF C_UNI,1 ;SE SUMA W CON DATO, PARA HACERLO POSITIVO MOVLW 0x0A ;SE CARGA UNA DECENA A W R_D:SUBWF C_UNI,1 ;SE "DIVIDE" (RESTA 10) BTFSS STATUS,C ;COMPARACION CON EL BIT DE ACARREO GOTO UNIDADES ;SI ES 0 SALTA A UNIDADES INCF C_DEC ;SI ES 1 INCREMENTA CONTADOR DE DECENAS GOTO R_D ;REPITE CICLO UNIDADES: ADDWF C_UNI,1 ;SE SUMA W CON DATO, Y EL RESULTANTE SON LAS UNIDADES RETURN ;REGRESA A INICIO ;----------------- BINARIO A ASCII -------------------------------- BIN_BCD: MOVLW 0x09 ;NUMERO DE VECES QUE REPETIRA EL CICLO MOVWF CONT ;VARIABLE CONTADOR DEC:DECFSZ CONT ;DECREMENTO DE CONT=8 (NUMERO DE BITS) GOTO ROT ;CICLO QUE ROTA EL NUMERO RETURN ;REGRESO A INICIO ROT:BCF STATUS,C ;MANDA 0 A C RLF DATO,1 ;SE ROTA DATO Y SE GUARDA EN F BTFSS STATUS,C ;SE VERIFICA EL BIT DE ACARREO GOTO CERO ;SI ES CERO, MANDA A CERO GOTO UNO ;SI ES UNO, MANDA A UNO UNO:MOVLW 0x01 ;MUEVE 1 A W MOVWF D_HEX ;SE MUEVE 1 A D_HEX CALL HEX_BCD ;SE CONVIERTE MOVF D_HEX,0 ;RESULTADO A W CALL TRANSMITE ;TRANSMITE DATO GOTO DEC ;REGRESA AL DECREMENTO CERO: MOVLW 0x00 ;MUEVE 0 A W MOVWF D_HEX ;SE MANDA EL 0 A D_HEX CALL HEX_BCD ;SE CONVIERTE MOVF D_HEX,0 ;RESULTADO DE CONVERSIÓN A W CALL TRANSMITE ;TRANSMITE DATO GOTO DEC ;REGRESA AL DECREMENTO ;---------------- HEXADECIMAL A ASCII -------------------------------- ;LA CONVERSIÓN HEXADECIMAL ES LA MÁS SENCILLA, YA QUE EN ESTE FORMATO SE RECIBE ;EL DATO, Y SOLO BASTA SUMAR 30H O 37H, SEGÚN SEA EL CASO, PARA MANDARLO A LA ;TERMINAL. POR ESTA RAZÓN SE USA ESTA FUNCIÓN PARA TRANSMITIR TODOS LOS RESULTADOS ;DE LAS CONVERSIONES
- 4. HEX_BCD: MOVLW 0x0F ;SEMUEVE B'1111' A W ANDWF D_HEX,1 ;SE HACE UNA MASCARA, PARA TENER SOLO 4 BITS MOVLW 0x0A ;SE MUEVE 10 A W SUBWF D_HEX,1 ;AL RESULTADO DE LA MASCARA SE LE RESTA 10 BTFSS STATUS,C ;SE PREGUNTA POR EL BIT DE ACARREO GOTO NUM ;SI ES 0 SE TRATA DE UN NUMERO GOTO LETRA ;SI ES 1 SE TRATA DE UNA LETRA NUM: ADDWF D_HEX,1 ;SE REGRESA AL NUMERO ORIGINAL MOVLW 0x30 ;SE MUEVE 30H A W ADDWF D_HEX,1 ;SE SUMA 30H PARA PASARLO A ASCII RETURN ;REGRESO A INICIO LETRA: ADDWF D_HEX,1 ;SE REGRESA AL NUMERO ANTERIOR MOVLW 0x37 ;SE MUEVE 37H A W ADDWF D_HEX,1 ;SE SUMA W A D_HEX, PARA PASARLO A LETRA ASCII RETURN ;REGRESO A INICIO ;----------------- TRANSMITE DATO ------------------------------------- TRANSMITE MOVWF TXREG BSF STATUS,RP0 ESPERA: BTFSS TXSTA,TRMT GOTO ESPERA BCF STATUS,RP0 RETURN END
