Este documento proporciona instrucciones para desactivar las protecciones en varios controladores PWM comunes utilizados en monitores y televisores, incluyendo OZ960, BIT3193, TL1451, FAN7314, MP1008, OZ9938Q, AT1741, BD9897FS, TA9687GN, BD9883, OZ99361, y muchos otros. Las técnicas incluyen conectar LEDs, resistencias u otros componentes entre pines específicos de los chips y la tierra para anular las protecciones.

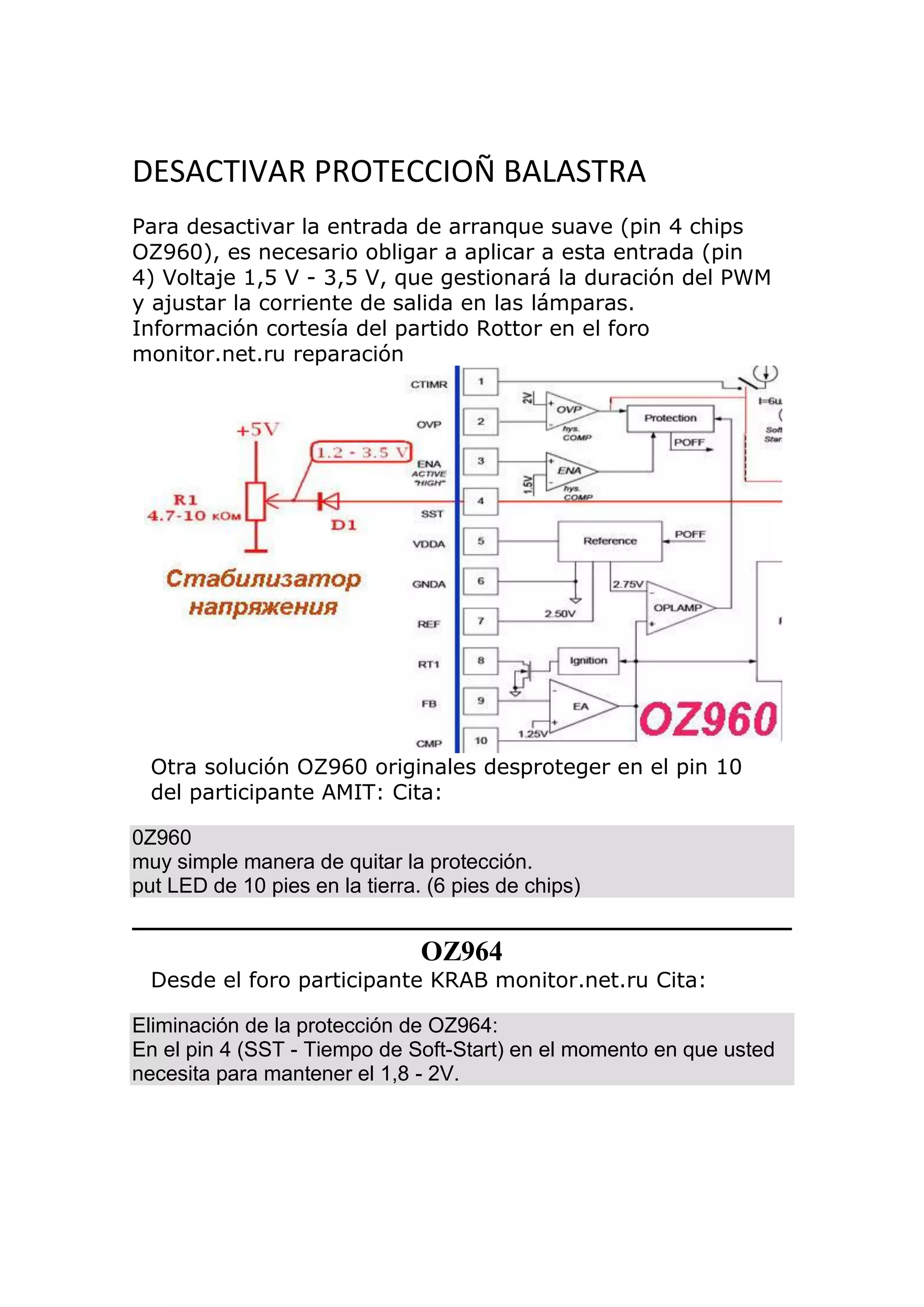

1. DESACTIVAR PROTECCIOÑ BALASTRA
Para desactivar la entrada de arranque suave (pin 4 chips
OZ960), es necesario obligar a aplicar a esta entrada (pin
4) Voltaje 1,5 V - 3,5 V, que gestionará la duración del PWM
y ajustar la corriente de salida en las lámparas.
Información cortesía del partido Rottor en el foro
monitor.net.ru reparación
Otra solución OZ960 originales desproteger en el pin 10
del participante AMIT: Cita:
0Z960
muy simple manera de quitar la protección.
put LED de 10 pies en la tierra. (6 pies de chips)
OZ964
Desde el foro participante KRAB monitor.net.ru Cita:
Eliminación de la protección de OZ964:

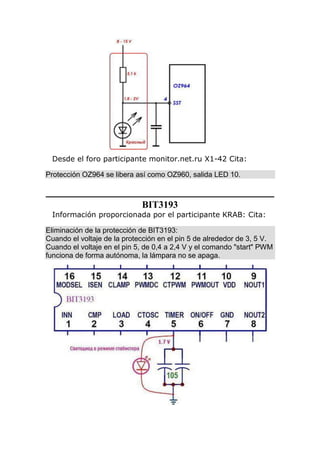

En el pin 4 (SST - Tiempo de Soft-Start) en el momento en que usted
necesita para mantener el 1,8 - 2V.
2. Desde el foro participante monitor.net.ru X1-42 Cita:
Protección OZ964 se libera así como OZ960, salida LED 10.
BIT3193
Información proporcionada por el participante KRAB: Cita:
Eliminación de la protección de BIT3193:
Cuando el voltaje de la protección en el pin 5 de alrededor de 3, 5 V.
Cuando el voltaje en el pin 5, de 0,4 a 2,4 V y el comando "start" PWM
funciona de forma autónoma, la lámpara no se apaga.

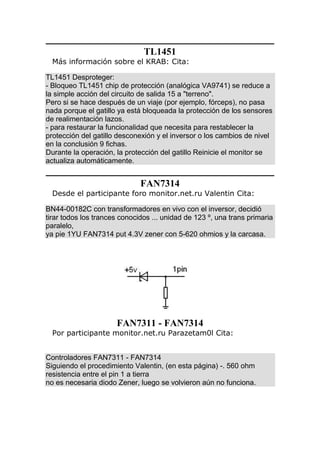

3. TL1451
Más información sobre el KRAB: Cita:
TL1451 Desproteger:
- Bloqueo TL1451 chip de protección (analógica VA9741) se reduce a
la simple acción del circuito de salida 15 a "terreno".
Pero si se hace después de un viaje (por ejemplo, fórceps), no pasa
nada porque el gatillo ya está bloqueada la protección de los sensores
de realimentación lazos.
- para restaurar la funcionalidad que necesita para restablecer la
protección del gatillo desconexión y el inversor o los cambios de nivel
en la conclusión 9 fichas.
Durante la operación, la protección del gatillo Reinicie el monitor se
actualiza automáticamente.
FAN7314
Desde el participante foro monitor.net.ru Valentin Cita:
BN44-00182C con transformadores en vivo con el inversor, decidió
tirar todos los trances conocidos ... unidad de 123 º, una trans primaria
paralelo,
ya pie 1YU FAN7314 put 4.3V zener con 5-620 ohmios y la carcasa.
FAN7311 - FAN7314
Por participante monitor.net.ru Parazetam0l Cita:
Controladores FAN7311 - FAN7314
Siguiendo el procedimiento Valentin, (en esta página) -. 560 ohm
resistencia entre el pin 1 a tierra
no es necesaria diodo Zener, luego se volvieron aún no funciona.

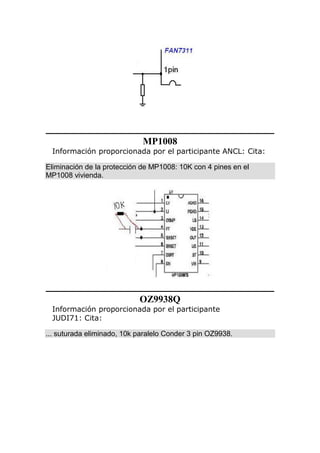

4. MP1008
Información proporcionada por el participante ANCL: Cita:
Eliminación de la protección de MP1008: 10K con 4 pines en el
MP1008 vivienda.
OZ9938Q
Información proporcionada por el participante
JUDI71: Cita:
... suturada eliminado, 10k paralelo Conder 3 pin OZ9938.

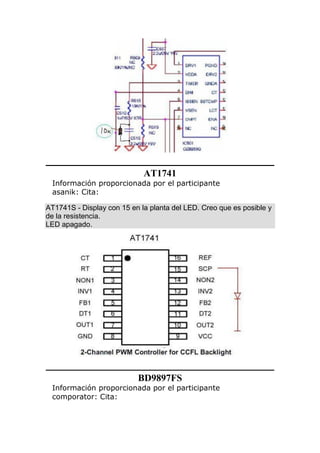

5. AT1741
Información proporcionada por el participante
asanik: Cita:
AT1741S - Display con 15 en la planta del LED. Creo que es posible y
de la resistencia.
LED apagado.
BD9897FS
Información proporcionada por el participante
comporator: Cita:

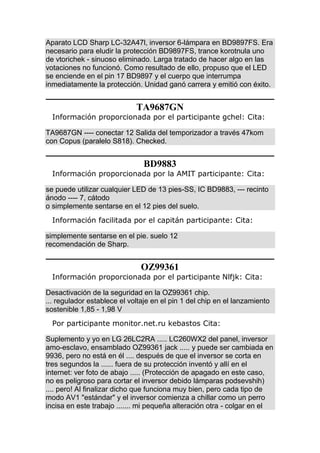

6. Aparato LCD Sharp LC-32A47l, inversor 6-lámpara en BD9897FS. Era
necesario para eludir la protección BD9897FS, trance korotnula uno
de vtorichek - sinuoso eliminado. Larga tratado de hacer algo en las
votaciones no funcionó. Como resultado de ello, propuso que el LED
se enciende en el pin 17 BD9897 y el cuerpo que interrumpa
inmediatamente la protección. Unidad ganó carrera y emitió con éxito.
TA9687GN
Información proporcionada por el participante gchel: Cita:
TA9687GN ---- conectar 12 Salida del temporizador a través 47kom
con Copus (paralelo S818). Checked.
BD9883
Información proporcionada por la AMIT participante: Cita:
se puede utilizar cualquier LED de 13 pies-SS, IC BD9883, --- recinto
ánodo ---- 7, cátodo
o simplemente sentarse en el 12 pies del suelo.
Información facilitada por el capitán participante: Cita:
simplemente sentarse en el pie. suelo 12
recomendación de Sharp.
OZ99361
Información proporcionada por el participante Nlfjk: Cita:
Desactivación de la seguridad en la OZ99361 chip.
... regulador establece el voltaje en el pin 1 del chip en el lanzamiento
sostenible 1,85 - 1,98 V
Por participante monitor.net.ru kebastos Cita:
Suplemento y yo en LG 26LC2RA ..... LC260WX2 del panel, inversor
amo-esclavo, ensamblado OZ99361 jack ..... y puede ser cambiada en
9936, pero no está en él .... después de que el inversor se corta en
tres segundos la ...... fuera de su protección inventó y allí en el
internet: ver foto de abajo ..... (Protección de apagado en este caso,
no es peligroso para cortar el inversor debido lámparas podsevshih)
.... pero! Al finalizar dicho que funciona muy bien, pero cada tipo de
modo AV1 "estándar" y el inversor comienza a chillar como un perro
incisa en este trabajo ....... mi pequeña alteración otra - colgar en el

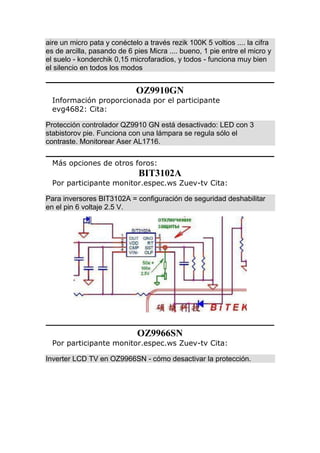

7. aire un micro pata y conéctelo a través rezik 100K 5 voltios .... la cifra
es de arcilla, pasando de 6 pies Micra .... bueno, 1 pie entre el micro y
el suelo - konderchik 0,15 microfaradios, y todos - funciona muy bien
el silencio en todos los modos
OZ9910GN
Información proporcionada por el participante
evg4682: Cita:
Protección controlador QZ9910 GN está desactivado: LED con 3
stabistorov pie. Funciona con una lámpara se regula sólo el
contraste. Monitorear Aser AL1716.
Más opciones de otros foros:
BIT3102A
Por participante monitor.espec.ws Zuev-tv Cita:
Para inversores BIT3102A = configuración de seguridad deshabilitar
en el pin 6 voltaje 2.5 V.
OZ9966SN
Por participante monitor.espec.ws Zuev-tv Cita:
Inverter LCD TV en OZ9966SN - cómo desactivar la protección.

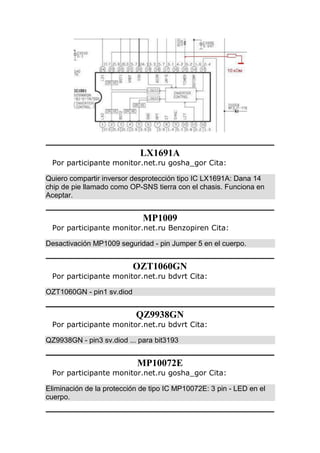

8. LX1691A
Por participante monitor.net.ru gosha_gor Cita:
Quiero compartir inversor desprotección tipo IC LX1691A: Dana 14
chip de pie llamado como OP-SNS tierra con el chasis. Funciona en
Aceptar.
MP1009
Por participante monitor.net.ru Benzopiren Cita:
Desactivación MP1009 seguridad - pin Jumper 5 en el cuerpo.
OZT1060GN
Por participante monitor.net.ru bdvrt Cita:
OZT1060GN - pin1 sv.diod
QZ9938GN
Por participante monitor.net.ru bdvrt Cita:
QZ9938GN - pin3 sv.diod ... para bit3193
MP10072E
Por participante monitor.net.ru gosha_gor Cita:
Eliminación de la protección de tipo IC MP10072E: 3 pin - LED en el
cuerpo.

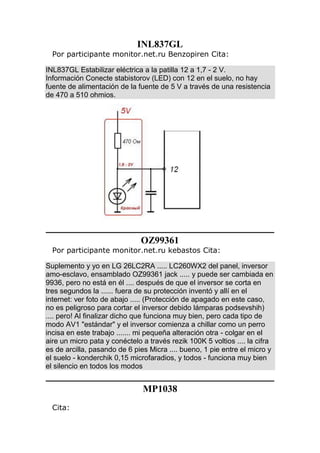

9. INL837GL
Por participante monitor.net.ru Benzopiren Cita:
INL837GL Estabilizar eléctrica a la patilla 12 a 1,7 - 2 V.
Información Conecte stabistorov (LED) con 12 en el suelo, no hay
fuente de alimentación de la fuente de 5 V a través de una resistencia
de 470 a 510 ohmios.
OZ99361
Por participante monitor.net.ru kebastos Cita:
Suplemento y yo en LG 26LC2RA ..... LC260WX2 del panel, inversor
amo-esclavo, ensamblado OZ99361 jack ..... y puede ser cambiada en
9936, pero no está en él .... después de que el inversor se corta en
tres segundos la ...... fuera de su protección inventó y allí en el
internet: ver foto de abajo ..... (Protección de apagado en este caso,
no es peligroso para cortar el inversor debido lámparas podsevshih)
.... pero! Al finalizar dicho que funciona muy bien, pero cada tipo de
modo AV1 "estándar" y el inversor comienza a chillar como un perro
incisa en este trabajo ....... mi pequeña alteración otra - colgar en el
aire un micro pata y conéctelo a través rezik 100K 5 voltios .... la cifra
es de arcilla, pasando de 6 pies Micra .... bueno, 1 pie entre el micro y
el suelo - konderchik 0,15 microfaradios, y todos - funciona muy bien
el silencio en todos los modos

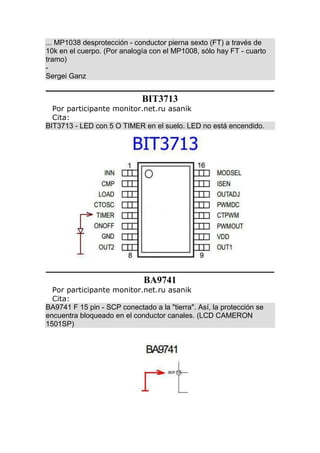

MP1038
Cita:
10. ... MP1038 desprotección - conductor pierna sexto (FT) a través de
10k en el cuerpo. (Por analogía con el MP1008, sólo hay FT - cuarto
tramo)
-
Sergei Ganz
BIT3713
Por participante monitor.net.ru asanik
Cita:
BIT3713 - LED con 5 O TIMER en el suelo. LED no está encendido.
BA9741
Por participante monitor.net.ru asanik
Cita:
BA9741 F 15 pin - SCP conectado a la "tierra". Así, la protección se
encuentra bloqueado en el conductor canales. (LCD CAMERON
1501SP)

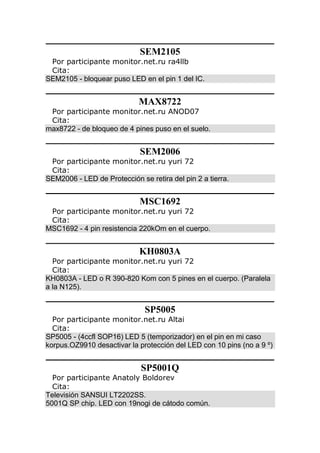

11. SEM2105
Por participante monitor.net.ru ra4llb
Cita:
SEM2105 - bloquear puso LED en el pin 1 del IC.
MAX8722
Por participante monitor.net.ru ANOD07
Cita:
max8722 - de bloqueo de 4 pines puso en el suelo.
SEM2006
Por participante monitor.net.ru yuri 72
Cita:
SEM2006 - LED de Protección se retira del pin 2 a tierra.
MSC1692
Por participante monitor.net.ru yuri 72
Cita:
MSC1692 - 4 pin resistencia 220kOm en el cuerpo.
KH0803A
Por participante monitor.net.ru yuri 72
Cita:
KH0803A - LED o R 390-820 Kom con 5 pines en el cuerpo. (Paralela
a la N125).
SP5005
Por participante monitor.net.ru Altai
Cita:
SP5005 - (4ccfl SOP16) LED 5 (temporizador) en el pin en mi caso
korpus.OZ9910 desactivar la protección del LED con 10 pins (no a 9 º)
SP5001Q
Por participante Anatoly Boldorev
Cita:
Televisión SANSUI LT2202SS.
5001Q SP chip. LED con 19nogi de cátodo común.

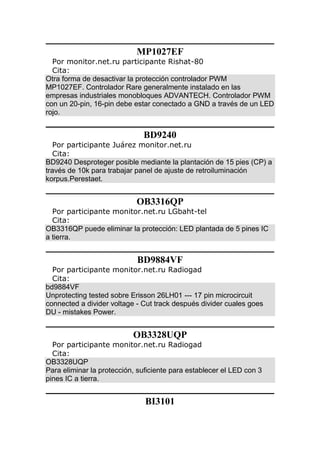

12. MP1027EF
Por monitor.net.ru participante Rishat-80
Cita:
Otra forma de desactivar la protección controlador PWM
MP1027EF. Controlador Rare generalmente instalado en las
empresas industriales monobloques ADVANTECH. Controlador PWM
con un 20-pin, 16-pin debe estar conectado a GND a través de un LED
rojo.
BD9240
Por participante Juárez monitor.net.ru
Cita:
BD9240 Desproteger posible mediante la plantación de 15 pies (CP) a
través de 10k para trabajar panel de ajuste de retroiluminación
korpus.Perestaet.
OB3316QP
Por participante monitor.net.ru LGbaht-tel
Cita:
OB3316QP puede eliminar la protección: LED plantada de 5 pines IC
a tierra.
BD9884VF
Por participante monitor.net.ru Radiogad
Cita:
bd9884VF
Unprotecting tested sobre Erisson 26LH01 --- 17 pin microcircuit
connected a divider voltage - Cut track después divider cuales goes
DU - mistakes Power.
OB3328UQP
Por participante monitor.net.ru Radiogad
Cita:
OB3328UQP
Para eliminar la protección, suficiente para establecer el LED con 3
pines IC a tierra.
BI3101

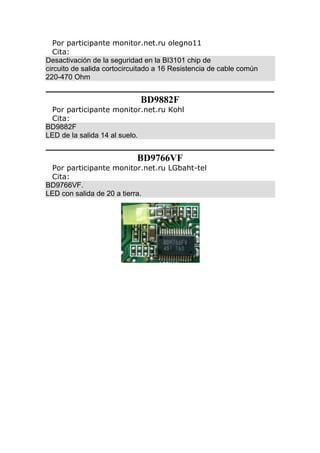

13. Por participante monitor.net.ru olegno11
Cita:
Desactivación de la seguridad en la BI3101 chip de
circuito de salida cortocircuitado a 16 Resistencia de cable común
220-470 Ohm
BD9882F
Por participante monitor.net.ru Kohl
Cita:
BD9882F
LED de la salida 14 al suelo.
BD9766VF
Por participante monitor.net.ru LGbaht-tel
Cita:
BD9766VF.
LED con salida de 20 a tierra.
