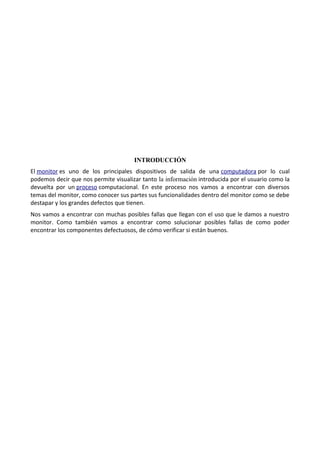

INTRODUCCIÓN
El monitor es uno de los principales dispositivos de salida de una computadora por lo cual
podemos decir que nos permite visualizar tanto la información introducida por el usuario como la
devuelta por un proceso computacional. En este proceso nos vamos a encontrar con diversos
temas del monitor, como conocer sus partes sus funcionalidades dentro del monitor como se debe
destapar y los grandes defectos que tienen.
Nos vamos a encontrar con muchas posibles fallas que llegan con el uso que le damos a nuestro
monitor. Como también vamos a encontrar como solucionar posibles fallas de como poder
encontrar los componentes defectuosos, de cómo verificar si están buenos.

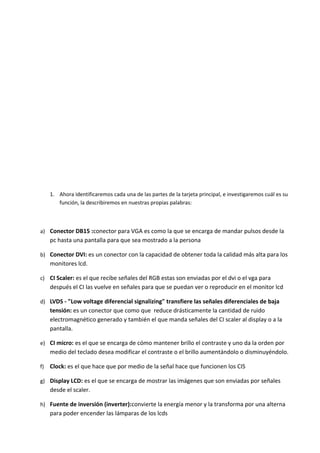

1. Ahora identificaremos cada una de las partes de la tarjeta principal, e investigaremos cuál es su
función, la describiremos en nuestras propias palabras:
a) Conector DB15 :conector para VGA es como la que se encarga de mandar pulsos desde la
pc hasta una pantalla para que sea mostrado a la persona
b) Conector DVI: es un conector con la capacidad de obtener toda la calidad más alta para los
monitores lcd.
c) CI Scaler: es el que recibe señales del RGB estas son enviadas por el dvi o el vga para
después el CI las vuelve en señales para que se puedan ver o reproducir en el monitor lcd
d) LVDS - "Low voltage diferencial signalizing" transfiere las señales diferenciales de baja
tensión: es un conector que como que reduce drásticamente la cantidad de ruido
electromagnético generado y también el que manda señales del CI scaler al display o a la
pantalla.
e) CI micro: es el que se encarga de cómo mantener brillo el contraste y uno da la orden por
medio del teclado desea modificar el contraste o el brillo aumentándolo o disminuyéndolo.
f) Clock: es el que hace que por medio de la señal hace que funcionen los CIS
g) Display LCD: es el que se encarga de mostrar las imágenes que son enviadas por señales
desde el scaler.
h) Fuente de inversión (inverter):convierte la energía menor y la transforma por una alterna
para poder encender las lámparas de los lcds

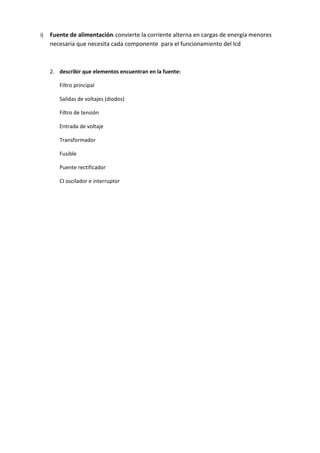

i) Fuente de alimentación: convierte la corriente alterna en cargas de energía menores
necesaria que necesita cada componente para el funcionamiento del lcd
2. describir que elementos encuentran en la fuente:
Filtro principal
Salidas de voltajes (diodos)
Filtro de tensión
Entrada de voltaje
Transformador
Fusible
Puente rectificador
CI oscilador e interruptor

3. Investigar de acuerdo al manual entregado por la instructora las siguientes fallas
EL MONITOR ESTÁ CONECTADO PERO EL LED DEL PANEL NO ENCIENDE
Este defecto puede ser causado por la fuente de alimentación interna (o externa como en el caso de algunos
monitores), por algun CI regulador de la placa base o por el Micro.
1 - Medir el voltaje que sale en cada diodo conectado al transformador (chopper) de la fuente- Uno de ellos deben dejar
salir 5 V y el otro alrededor de 12 V. Fijese en la siguiente figura:
CI DE LA FUENTE
PUENTE
RECTIFICADOR
TRANSFOR
-MADOR
FILTRO

SE ENCIENDE LA PANTALLA PERO NO HAY IMAGEN
1 - Medir el voltaje que alimenta al Scaler - Por lo general este integrado tiene pines de voltaje de 3,3 V y otros de
voltaje mas bajo que pueden ser de 2,5 o 1,7 V. Véa en la siguiente figura los puntos en el Scaler de un monitor
Samsung:
IMAGEN MUY OSCURA
Este defecto se produce cuando las lámparas de la pantalla están apagadas. Puede ser causada por una
lámpara quemada, el Inverter defectuoso o sin voltaje. Sigamos este procedimiento:
A- Midamos el voltaje que alimenta al Inverter- Esta voltaje va desde 12 hasta 19 V dependiendo del modelo del monitor.
Vea abajo como se mide este voltaje recordando que se trata de los diodos secundarios del transformador de la
fuente conmutada:
14 V
TRANSFOR-MADOR
DIODO QUE ALIMENTA
AL INVERTER
ESCALA DCV 50
B – El Inverter tiene de 12 a 19 V - Observe como al conectar el monitor este tiene un alto voltaje para las lámparas de
la siguiente manera: Coloque el multímetro en ACV 1000, la punta de color negro a la tierra (en algun del blindaje del
monitor) y la punta roja a los terminales de la lámpara, una a la vez. Si aparece una pequeña chispa azul en cualquiera
de las terminales de la lámpara, seguido por el movimiento del puntero hasta al final o cerca, es un signo de que tiene
alta tensión. En este caso el inverter esta bien y la lampara esta defectuosa y la solución es cambiar la pantalla.
Observe el procedimiento siguiente:

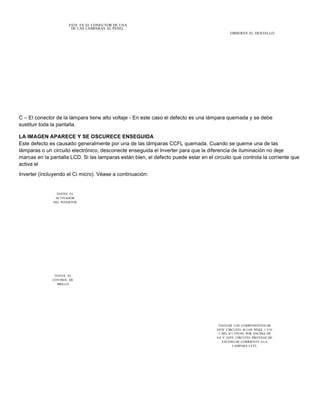

ESTE ES EL CONECTOR DE UNA
DE LAS LAMPARAS AL PANEL
OBSERVE EL DESTELLO
C – El conector de la lámpara tiene alto voltaje - En este caso el defecto es una lámpara quemada y se debe
sustituir toda la pantalla.
LA IMAGEN APARECE Y SE OSCURECE ENSEGUIDA
Este defecto es causado generalmente por una de las lámparas CCFL quemada. Cuando se queme una de las
lámparas o un circuito electrónico, desconecte enseguida el Inverter para que la diferencia de iluminación no deje
marcas en la pantalla LCD. Si las lamparas están bien, el defecto puede estar en el circuito que controla la corriente que
activa el
Inverter (incluyendo el Ci micro). Véase a continuación:
TESTEE EL
ACTIVADOR
DEL INVERTER
TESTEE EL
CONTROL DE
BRILLO
TESTEAR LOS COMPONENTES DE
ESTE CIRCUITO SI LOS PINES 1 Y/O
2 DEL IC1 ESTAN POR ENCIMA DE
0.8 V. ESTE CIRCUITO PROTEGE DE
EXCESO DE CORRIENTE A LA
LAMPARA CCFL

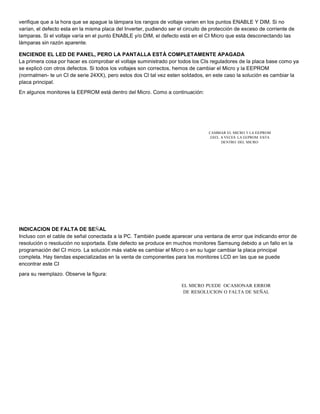

verifique que a la hora que se apague la lámpara los rangos de voltaje varien en los puntos ENABLE Y DIM. Si no
varían, el defecto esta en la misma placa del Inverter, pudiendo ser el circuito de protección de exceso de corriente de
lamparas. Si el voltaje varía en el punto ENABLE y/o DIM, el defecto está en el CI Micro que esta desconectando las
lámparas sin razón aparente.
ENCIENDE EL LED DE PANEL, PERO LA PANTALLA ESTÁ COMPLETAMENTE APAGADA
La primera cosa por hacer es comprobar el voltaje suministrado por todos los CIs reguladores de la placa base como ya
se explicó con otros defectos. Si todos los voltajes son correctos, hemos de cambiar el Micro y la EEPROM
(normalmente un CI de serie 24XX), pero estos dos CI tal vez esten soldados, en este caso la solución es cambiar la
placa principal.
En algunos monitores la EEPROM está dentro del Micro. Como a continuación:
CAMBIAR EL MICRO Y LA EEPROM
24XX. A VECES LA EEPROM ESTA
DENTRO DEL MICRO
INDICACION DE FALTA DE SEÑAL
Incluso con el cable de señal conectada a la PC. También puede aparecer una ventana de error que indicando error de
resolución o resolución no soportada. Este defecto se produce en muchos monitores Samsung debido a un fallo en la
programación del CI micro. La solución más viable es cambiar el Micro o en su lugar cambiar la placa principal
completa. Hay tiendas especializadas en la venta de componentes para los monitores LCD en las que se puede
encontrar este CI
para su reemplazo. Observe la figura:
EL MICRO PUEDE OCASIONAR ERROR
DE RESOLUCION O FALTA DE SEÑAL

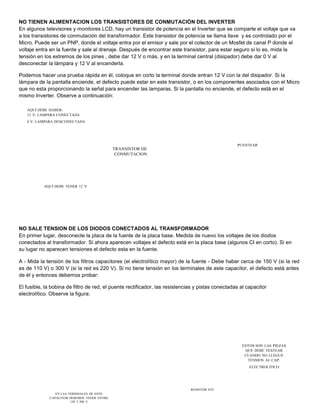

NO TIENEN ALIMENTACION LOS TRANSISTORES DE CONMUTACIÓN DEL INVERTER
En algunos televisores y monitores LCD, hay un transistor de potencia en el Inverter que se comparte el voltaje que va
a los transistores de conmutación del transformador. Este transistor de potencia se llama llave y es controlado por el
Micro. Puede ser un PNP, donde el voltaje entra por el emisor y sale por el colector de un Mosfet de canal P donde el
voltaje entra en la fuente y sale al drenaje. Después de encontrar este transistor, para estar seguro si lo es, mida la
tensión en los extremos de los pines , debe dar 12 V o más, y en la terminal central (disipador) debe dar 0 V al
desconectar la lámpara y 12 V al encenderla.
Podemos hacer una prueba rápida en él, coloque en corto la terminal donde entran 12 V con la del disipador. Si la
lámpara de la pantalla enciende, el defecto puede estar en este transistor, o en los componentes asociados con el Micro
que no esta proporcionando la señal para encender las lamparas. Si la pantalla no enciende, el defecto está en el
mismo Inverter. Observe a continuación:
AQUÍ DEBE HABER:
12 V- LAMPARA CONECTADA
0 V- LAMPARA DESCONECTADA
TRANSISTOR DE
CONMUTACION
PUENTEAR
AQUÍ DEBE TENER 12 V
NO SALE TENSION DE LOS DIODOS CONECTADOS AL TRANSFORMADOR
En primer lugar, desconecte la placa de la fuente de la placa base. Medida de nuevo los voltajes de los diodos
conectados al transformador. Si ahora aparecen voltajes el defecto está en la placa base (algunos CI en corto). Si en
su lugar no aparecen tensiones el defecto esta en la fuente.
A - Mida la tensión de los filtros capacitores (el electrolítico mayor) de la fuente - Debe haber cerca de 150 V (si la red
es de 110 V) o 300 V (si la red es 220 V). Si no tiene tensión en los terminales de este capacitor, el defecto está antes
de él y entonces debemos probar:
El fusible, la bobina de filtro de red, el puente rectificador, las resistencias y pistas conectadas al capacitor
electrolítico. Observe la figura:
ESTOS SON LAS PIEZAS
QUE DEBE TESTEAR
CUANDO NO LLEGUE
TENSION AL CAP.
ELECTROLITICO
EN LAS TERMINALES DE ESTE
CAPACITOR DEBEMOS TENER ENTRE
150 Y 300 V
RESISTOR NTC

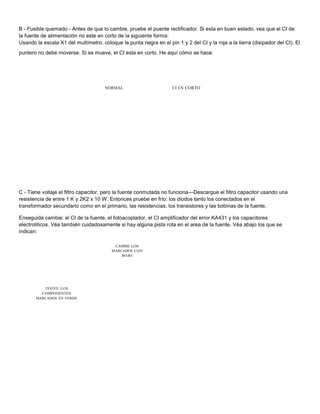

B - Fusible quemado - Antes de que lo cambie, pruebe el puente rectificador. Si esta en buen estado, vea que el CI de
la fuente de alimentación no este en corto de la siguiente forma:
Usando la escala X1 del multímetro, coloque la punta negra en el pin 1 y 2 del CI y la roja a la tierra (disipador del CI). El
puntero no debe moverse. Si se mueve, el CI esta en corto. He aquí cómo se hace:
NORMAL CI EN CORTO
C - Tiene voltaje el filtro capacitor, pero la fuente conmutada no funciona—Descargue el filtro capacitor usando una
resistencia de entre 1 K y 2K2 x 10 W. Entonces pruebe en frío: los diodos tanto los conectados en el
transformador secundario como en el primario, las resistencias, los transistores y las bobinas de la fuente.
Enseguida cambie: el CI de la fuente, el fotoacoplador, el CI amplificador del error KA431 y los capacitores
electroliticos. Véa también cuidadosamente si hay algúna pista rota en el area de la fuente. Véa abajo los que se
indican:
CAMBIE LOS
MARCADOS CON
ROJO
TESTEE LOS
COMPONENTES
MARCADOS EN VERDE

TIENEN TENSION NORMAL LOS DIODOS QUE SALEN DEL TRANSFORMADOR, PERO EL MONITOR NO
SE ACTIVA
Compruebe que llega voltaje al Micro (3,3 o 5 V), como se indica a continuación:
A – Llega voltaje normal al Micro: El defecto puede estar en el mismo Micro, en la EEPROM o en el de cristal de
reloj. En este caso se utiliza un frecuenciometro o un osciloscopio para ver si el cristal esta oscilando.
B – No llega voltaje al Micro: Probamos el CI regulador de 3,3 V que alimenta al Micro. Como se ha explicado este CI
se ubica en la placa base. Observe a continuación:
CI REGULADOR
DEL MICRO

Si se tiene tensión de entrada, pero no en la salida del CI regulador, el defecto puede estar en este o en alguna pista
de salida de voltaje, especialmente si el regulador está muy caliente.
TIENEN TENSIÓN NORMAL LOS TRANSISTORES Y EL CI DEL INVERTER, PERO NO TIENEN ALTA TENSIÓN
En este caso, debemos probar el control de On/Off y el control DIM (control de brillo) del Micro hacia la placa del
Inverter. El On/Off da una tensión es 0 y 5 V o de 0 y 3 V y que habilitan al CI oscilador del Inverter. El DIM da una
tensión variada en uno de los pines del oscilador para que controle el brillo de las lámparas de la pantalla. Observelo
a continuacion:
Si no tenemos controles de On/Off y DIM (control de brillo), el defecto está en el Micro. Ahora bien, si tenemos
estos controles normalmente, el defecto está en el mismo Inverter y debemos probar: los transistores, los diodos,
las
resistencias, las bobinas, los transformadores y cambiar el CI oscilador, como se muestra a continuación:
CAMBIAR
PROBAR

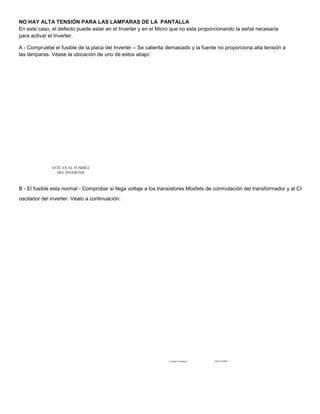

NO HAY ALTA TENSIÓN PARA LAS LAMPARAS DE LA PANTALLA
En este caso, el defecto puede estar en el Inverter y en el Micro que no esta proporcionando la señal necesaria
para activar el Inverter.
A - Compruebe el fusible de la placa del Inverter – Se calienta demasiado y la fuente no proporciona alta tensión a
las lámparas. Véase la ubicación de uno de estos abajo:
ESTE ES EL FUSIBLE
DEL INVERTER
B - El fusible esta normal - Comprobar si llega voltaje a los transistores Mosfets de conmutación del transformador y al CI
oscilador del inverter. Véalo a continuación:
CONMUTADORES OSCIILADOR

NO HAY VOLTAJE EN UNA DE LAS PISTAS DE ALIMENTACION DEL SCALER
A - Medir el voltaje en los pines de entrada y salida de los CIs reguladores de tensión; observe el procedimiento abajo:
REGULADORES DE 3.3
V DE LA PANTALLA
REGULADOR PARA EL
AUDIO (MOD. MULTIMEDIA)
AQUÍÍ DEBE HABER 3..3 V
ESTE ES EL REGULADOR
QUE ALIMENTA EL
SCALER
AQUÍÍ DEBE HABER 5 V
SCALER
AQUÍÍ DEBE HABER 2..5 V
REGULADOR
DEL SCALER
B - No hay voltaje de salida en uno de los reguladores: Si este CI esta demasiado caliente, lo es más probable es haya
un corto en alguno de pins de tensión del Scaler, en este caso puede ser el mismo Scaler.
Si el Ci regulador esta frío o tibio y no conduce voltaje se tiene que cambiar.
EL SCALER TIENE POTENCIA NORMAL
A - Mida la tensión de los pines de voltaje que alimentan la pantalla LCD:
Esta tensión se mide en el conector que va a la pantalla, y es de 3,3 V para un monitor de 15 "y 5 V para pantallas
de pantalla más grande. Véalo a continuación:
ESTE ES EL CONECTOR LVDS
QUE VA CONECTADO AL
PANEL LCD
AQUÍ ENTRA LA
ALIMENTACION A LA
PANTALLA DE ENTRE 3.3 Y 5 V
5 V

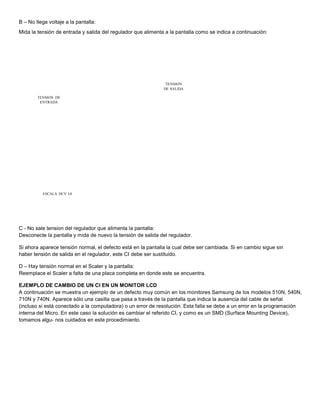

B – No llega voltaje a la pantalla:
Mida la tensión de entrada y salida del regulador que alimenta a la pantalla como se indica a continuación:
TENSION DE
ENTRADA
TENSION
DE SALIDA
ESCALA DCV 10
C - No sale tension del regulador que alimenta la pantalla:
Desconecte la pantalla y mida de nuevo la tensión de salida del regulador.
Si ahora aparece tensión normal, el defecto está en la pantalla la cual debe ser cambiada. Si en cambio sigue sin
haber tensión de salida en el regulador, este CI debe ser sustituido.
D – Hay tensión normal en el Scaler y la pantalla:
Reemplace el Scaler a falta de una placa completa en donde este se encuentra.
EJEMPLO DE CAMBIO DE UN CI EN UN MONITOR LCD
A continuación se muestra un ejemplo de un defecto muy común en los monitores Samsung de los modelos 510N, 540N,
710N y 740N. Aparece sólo una casilla que pasa a través de la pantalla que indica la ausencia del cable de señal
(incluso si está conectado a la computadora) o un error de resolución. Esta falla se debe a un error en la programación
interna del Micro. En este caso la solución es cambiar el referido CI, y como es un SMD (Surface Mounting Device),
tomamos algunos cuidados en este procedimiento.

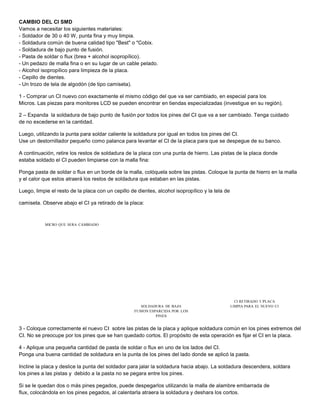

CAMBIO DEL CI SMD
Vamos a necesitar los siguientes materiales:
- Soldador de 30 o 40 W, punta fina y muy limpia.
- Soldadura común de buena calidad tipo "Best" o "Cobix.
- Soldadura de bajo punto de fusión.
- Pasta de soldar o flux (brea + alcohol isopropílico).
- Un pedazo de malla fina o en su lugar de un cable pelado.
- Alcohol isopropílico para limpieza de la placa.
- Cepillo de dientes.
- Un trozo de tela de algodón (de tipo camiseta).
1 - Comprar un CI nuevo con exactamente el mismo código del que va ser cambiado, en especial para los
Micros. Las piezas para monitores LCD se pueden encontrar en tiendas especializadas (investigue en su región).
2 – Expanda la soldadura de bajo punto de fusión por todos los pines del CI que va a ser cambiado. Tenga cuidado
de no excederse en la cantidad.
Luego, utilizando la punta para soldar caliente la soldadura por igual en todos los pines del CI.
Use un destornillador pequeño como palanca para levantar el CI de la placa para que se despegue de su banco.
A continuación, retire los restos de soldadura de la placa con una punta de hierro. Las pistas de la placa donde
estaba soldado el CI pueden limpiarse con la malla fina:
Ponga pasta de soldar o flux en un borde de la malla, colóquela sobre las pistas. Coloque la punta de hierro en la malla
y el calor que estos atraerá los restos de soldadura que estaban en las pistas.
Luego, limpie el resto de la placa con un cepillo de dientes, alcohol isopropílico y la tela de
camiseta. Observe abajo el CI ya retirado de la placa:
MICRO QUE SERA CAMBIADO
SOLDADURA DE BAJA
FUSION ESPARCIDA POR LOS
PINES
CI RETIRADO Y PLACA
LIMPIA PARA EL NUEVO CI
3 - Coloque correctamente el nuevo CI sobre las pistas de la placa y aplique soldadura común en los pines extremos del
CI. No se preocupe por los pines que se han quedado cortos. El propósito de esta operación es fijar el CI en la placa.
4 - Aplique una pequeña cantidad de pasta de soldar o flux en uno de los lados del CI.
Ponga una buena cantidad de soldadura en la punta de los pines del lado donde se aplicó la pasta.
Incline la placa y deslice la punta del soldador para jalar la soldadura hacia abajo. La soldadura descendera, soldara
los pines a las pistas y debido a la pasta no se pegara entre los pines.
Si se le quedan dos o más pines pegados, puede despegarlos utilizando la malla de alambre embarrada de
flux, colocándola en los pines pegados, al calentarla atraera la soldadura y deshara los cortos.

Véa en la siguiente figura el CI nuevo ya puesto en la placa y el monitor volviendo a funcionar correctamente:
CI NUEVO CI YA COLOCADO
EN LA PLACA EL MONITOR VUELVE A FUNCIONAR NORMALMENTE
Conclusiones
· Aprender de Como se debe llevar acabo un chaqueo paso a paso para cada falla
ocasionada en el monitor y de ahí cómo solucionarla o descartar un componente
defectuoso.
· Reconocer los componentes visualmente, las funciones de los componentes que se llevan
a cabo en el monitor.
· Algunos parámetros que se deben tener en cuenta:
Uso que se dará al equipo
Cantidad de horas diarias que el usuario estará atendiendo a la información que se
muestra en el equipo
Vida útil planeada para el equipo
Condiciones ambientales en que se utilizará
Plataforma informática

reparación de monitores

Más contenido relacionado

La actualidad más candente

Similar a reparación de monitores

Más de Diover Castrillon

reparación de monitores
