Este documento describe los pasos para desarmar y armar un computador. Explica el inventario de herramientas necesarias como destornilladores, pulsera antiestática y productos de limpieza. Luego detalla cada etapa del proceso de desarmado incluyendo la remoción de la cubierta, adaptadores, unidades, fuente de poder y tarjeta madre. Finalmente, cubre el proceso de armado en orden inverso y la conexión de periféricos.

1. DESARMADO Y ARMADO
DEL SISTEMA

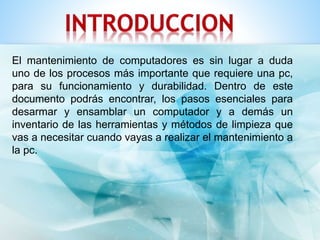

2. El mantenimiento de computadores es sin lugar a duda
uno de los procesos más importante que requiere una pc,
para su funcionamiento y durabilidad. Dentro de este
documento podrás encontrar, los pasos esenciales para
desarmar y ensamblar un computador y a demás un
inventario de las herramientas y métodos de limpieza que
vas a necesitar cuando vayas a realizar el mantenimiento a
la pc.

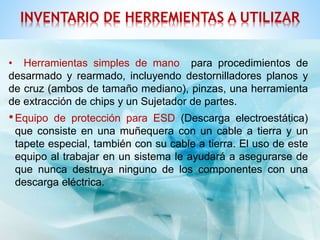

3. INVENTARIO DE HERREMIENTAS A UTILIZAR
• Herramientas simples de mano para procedimientos de
desarmado y rearmado, incluyendo destornilladores planos y
de cruz (ambos de tamaño mediano), pinzas, una herramienta
de extracción de chips y un Sujetador de partes.
•Equipo de protección para ESD (Descarga electroestática)
que consiste en una muñequera con un cable a tierra y un
tapete especial, también con su cable a tierra. El uso de este
equipo al trabajar en un sistema le ayudará a asegurarse de
que nunca destruya ninguno de los componentes con una
descarga eléctrica.

4. INVENTARIO DE HERREMIENTAS A
UTILIZAR

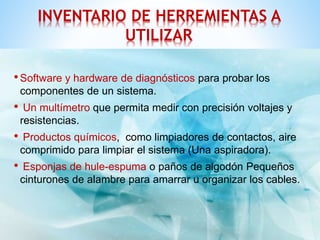

•Software y hardware de diagnósticos para probar los
componentes de un sistema.
• Un multímetro que permita medir con precisión voltajes y
resistencias.
• Productos químicos, como limpiadores de contactos, aire
comprimido para limpiar el sistema (Una aspiradora).
• Esponjas de hule-espuma o paños de algodón Pequeños
cinturones de alambre para amarrar u organizar los cables.

5. INSTRUMENTOS
HERRAMIENTAS

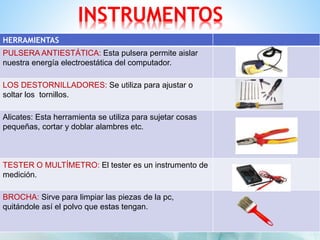

PULSERA ANTIESTÁTICA: Esta pulsera permite aislar
nuestra energía electroestática del computador.
LOS DESTORNILLADORES: Se utiliza para ajustar o
soltar los tornillos.
Alicates: Esta herramienta se utiliza para sujetar cosas
pequeñas, cortar y doblar alambres etc.
TESTER O MULTÍMETRO: El tester es un instrumento de
medición.
BROCHA: Sirve para limpiar las piezas de la pc,
quitándole así el polvo que estas tengan.

6. INSTRUMENTOS

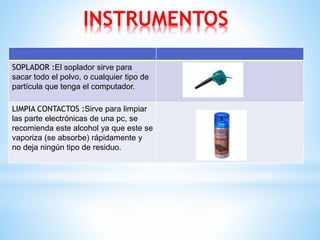

SOPLADOR :El soplador sirve para
sacar todo el polvo, o cualquier tipo de
partícula que tenga el computador.
LIMPIA CONTACTOS :Sirve para limpiar
las parte electrónicas de una pc, se
recomienda este alcohol ya que este se
vaporiza (se absorbe) rápidamente y
no deja ningún tipo de residuo.

7. TIPOS DE MANTENIMIENTOS

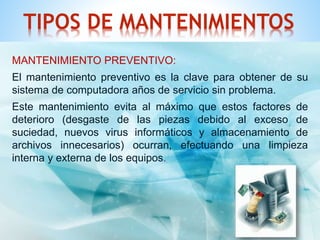

MANTENIMIENTO PREVENTIVO:
El mantenimiento preventivo es la clave para obtener de su
sistema de computadora años de servicio sin problema.
Este mantenimiento evita al máximo que estos factores de
deterioro (desgaste de las piezas debido al exceso de
suciedad, nuevos virus informáticos y almacenamiento de
archivos innecesarios) ocurran, efectuando una limpieza
interna y externa de los equipos.

8. se eliminan archivos innecesarios y se desfragmenta
la unidad para obtener un mayor rendimiento, y por
ultimo se ejecuta una actualización del antivirus para
fortalecer la seguridad del sistema.
se eliminan archivos innecesarios y se desfragmenta la unidad
para obtener un mayor rendimiento, y por ultimo se ejecuta
una actualización del antivirus para
fortalecer la seguridad del sistema.

9. MANTENIMIENTO
DETECTIVO
Inspeccionan las funciones ocultas, con cierta
periodicidad, para ver si han fallado y, en caso de
falla, reacondicionarlas.Buscar las Fallas, consiste
en la inspección de las funciones ocultas, para ver si
han fallado y reacondicionarlas en caso de falla (falla
funcional).El servicio de mantenimiento defectivo se
realiza para detectar posibles fallas o
conflictos que pueden presentarse en el hardware o
el software.

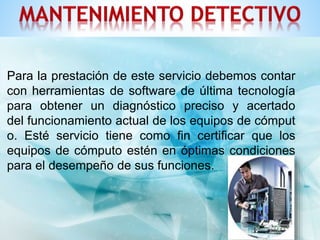

10. Para la prestación de este servicio debemos contar
con herramientas de software de última tecnología
para obtener un diagnóstico preciso y acertado
del funcionamiento actual de los equipos de cómput
o. Esté servicio tiene como fin certificar que los
equipos de cómputo estén en óptimas condiciones
para el desempeño de sus funciones.

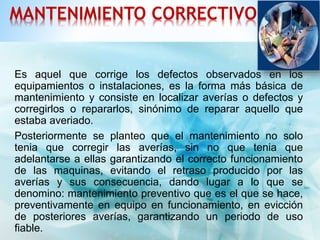

11. MANTENIMIENTO CORRECTIVO
Es aquel que corrige los defectos observados en los
equipamientos o instalaciones, es la forma más básica de
mantenimiento y consiste en localizar averías o defectos y
corregirlos o repararlos, sinónimo de reparar aquello que
estaba averiado.
Posteriormente se planteo que el mantenimiento no solo
tenia que corregir las averías, sin no que tenia que
adelantarse a ellas garantizando el correcto funcionamiento
de las maquinas, evitando el retraso producido por las
averías y sus consecuencia, dando lugar a lo que se
denomino: mantenimiento preventivo que es el que se hace,
preventivamente en equipo en funcionamiento, en evicción
de posteriores averías, garantizando un periodo de uso
fiable.

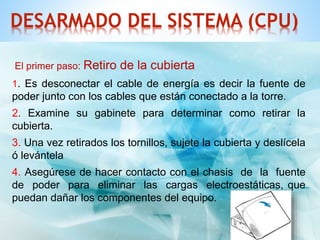

13. DESARMADO DEL SISTEMA (CPU)
El primer paso: Retiro de la cubierta
1. Es desconectar el cable de energía es decir la fuente de
poder junto con los cables que están conectado a la torre.
2. Examine su gabinete para determinar como retirar la
cubierta.
3. Una vez retirados los tornillos, sujete la cubierta y deslícela
ó levántela
4. Asegúrese de hacer contacto con el chasis de la fuente
de poder para eliminar las cargas electroestáticas, que
puedan dañar los componentes del equipo.

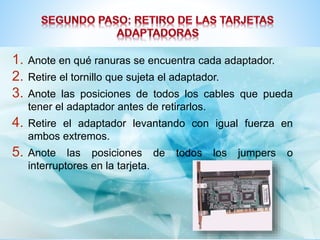

14. 1. Anote en qué ranuras se encuentra cada adaptador.
2. Retire el tornillo que sujeta el adaptador.
3. Anote las posiciones de todos los cables que pueda
tener el adaptador antes de retirarlos.
4. Retire el adaptador levantando con igual fuerza en
ambos extremos.
5. Anote las posiciones de todos los jumpers o
interruptores en la tarjeta.

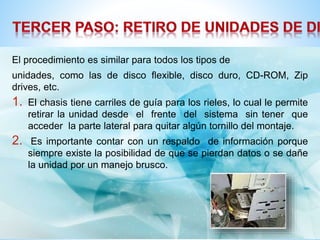

15. El procedimiento es similar para todos los tipos de
unidades, como las de disco flexible, disco duro, CD-ROM, Zip
drives, etc.
1. El chasis tiene carriles de guía para los rieles, lo cual le permite
retirar la unidad desde el frente del sistema sin tener que
acceder la parte lateral para quitar algún tornillo del montaje.
2. Es importante contar con un respaldo de información porque
siempre existe la posibilidad de que se pierdan datos o se dañe
la unidad por un manejo brusco.

16. TERCER PASO: RETIRO DE UNIDADES DE DISCO

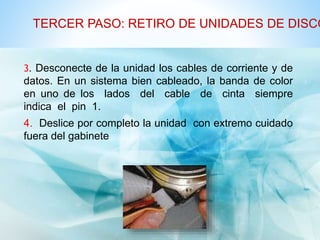

3. Desconecte de la unidad los cables de corriente y de
datos. En un sistema bien cableado, la banda de color
en uno de los lados del cable de cinta siempre
indica el pin 1.
4. Deslice por completo la unidad con extremo cuidado
fuera del gabinete

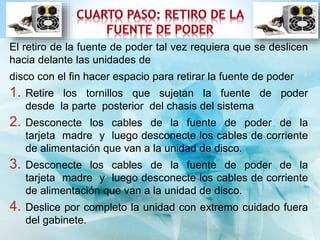

17. El retiro de la fuente de poder tal vez requiera que se deslicen
hacia delante las unidades de
disco con el fin hacer espacio para retirar la fuente de poder
1. Retire los tornillos que sujetan la fuente de poder
desde la parte posterior del chasis del sistema
2. Desconecte los cables de la fuente de poder de la
tarjeta madre y luego desconecte los cables de corriente
de alimentación que van a la unidad de disco.
3. Desconecte los cables de la fuente de poder de la
tarjeta madre y luego desconecte los cables de corriente
de alimentación que van a la unidad de disco.
4. Deslice por completo la unidad con extremo cuidado fuera
del gabinete.

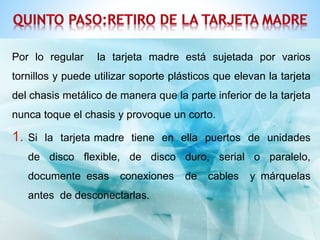

18. Por lo regular la tarjeta madre está sujetada por varios
tornillos y puede utilizar soporte plásticos que elevan la tarjeta
del chasis metálico de manera que la parte inferior de la tarjeta
nunca toque el chasis y provoque un corto.
1. Si la tarjeta madre tiene en ella puertos de unidades
de disco flexible, de disco duro, serial o paralelo,
documente esas conexiones de cables y márquelas
antes de desconectarlas.

19. QUINTO PASO:RETIRO DE LA TARJETA MADRE

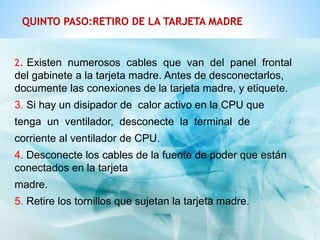

2. Existen numerosos cables que van del panel frontal
del gabinete a la tarjeta madre. Antes de desconectarlos,
documente las conexiones de la tarjeta madre, y etiquete.
3. Si hay un disipador de calor activo en la CPU que
tenga un ventilador, desconecte la terminal de
corriente al ventilador de CPU.
4. Desconecte los cables de la fuente de poder que están
conectados en la tarjeta
madre.
5. Retire los tornillos que sujetan la tarjeta madre.

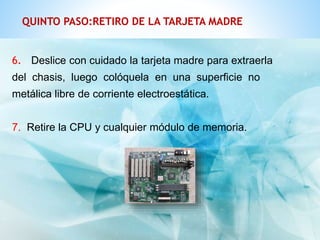

20. QUINTO PASO:RETIRO DE LA TARJETA MADRE
6. Deslice con cuidado la tarjeta madre para extraerla
del chasis, luego colóquela en una superficie no
metálica libre de corriente electroestática.
7. Retire la CPU y cualquier módulo de memoria.

21. Sexto paso: retiro de los módulos de
memoria
Para el caso específico de los SIMMs, el
procedimiento varía generalmente con respecto a los
otros dos casos:
1. Jale con suavidad hacia fuera las lengüetas en cada uno
de los extremos del socket.
2.Notará que el SIMMs se girará en un ángulo de 45º,
cuando suceda esto, significa que el módulo de memoria
está listo para ser extraído.
3.Coloque la memoria en una superficie no metálica libre de
electroestática, ya que en el caso de las memorias, estas
son extremadamente delicadas.

22. Sexto paso: retiro de los módulos de
memoria

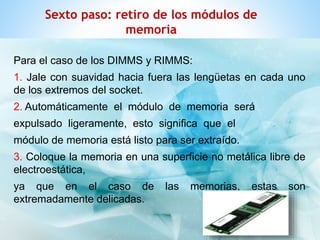

Para el caso de los DIMMS y RIMMS:
1. Jale con suavidad hacia fuera las lengüetas en cada uno
de los extremos del socket.
2. Automáticamente el módulo de memoria será
expulsado ligeramente, esto significa que el
módulo de memoria está listo para ser extraído.
3. Coloque la memoria en una superficie no metálica libre de
electroestática,
ya que en el caso de las memorias, estas son
extremadamente delicadas.

23. LIMPIEZA DEL SISTEMA

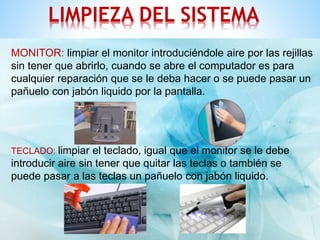

MONITOR: limpiar el monitor introduciéndole aire por las rejillas
sin tener que abrirlo, cuando se abre el computador es para
cualquier reparación que se le deba hacer o se puede pasar un
pañuelo con jabón liquido por la pantalla.
TECLADO: limpiar el teclado, igual que el monitor se le debe
introducir aire sin tener que quitar las teclas o también se
puede pasar a las teclas un pañuelo con jabón liquido.

24. *LIMPIEZA DEL SISTEMA

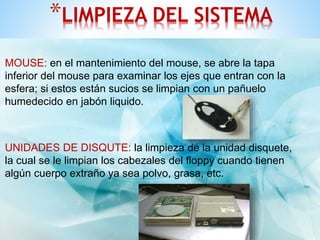

MOUSE: en el mantenimiento del mouse, se abre la tapa
inferior del mouse para examinar los ejes que entran con la
esfera; si estos están sucios se limpian con un pañuelo
humedecido en jabón liquido.
UNIDADES DE DISQUTE: la limpieza de la unidad disquete,
la cual se le limpian los cabezales del floppy cuando tienen
algún cuerpo extraño ya sea polvo, grasa, etc.

25. LIMPIEZA DEL SISTEMA

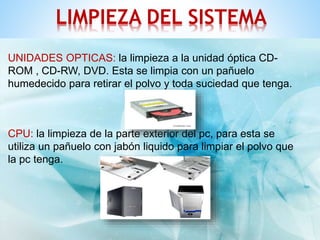

UNIDADES OPTICAS: la limpieza a la unidad óptica CD-ROM
, CD-RW, DVD. Esta se limpia con un pañuelo
humedecido para retirar el polvo y toda suciedad que tenga.
CPU: la limpieza de la parte exterior del pc, para esta se
utiliza un pañuelo con jabón liquido para limpiar el polvo que
la pc tenga.

26. LIMPIEZA DEL SISTEMA

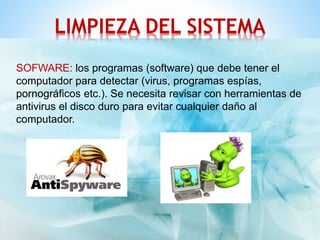

SOFWARE: los programas (software) que debe tener el
computador para detectar (virus, programas espías,
pornográficos etc.). Se necesita revisar con herramientas de
antivirus el disco duro para evitar cualquier daño al
computador.

27. ARMADO DEL SISTEMA

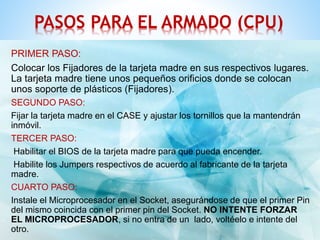

28. PASOS PARA EL ARMADO (CPU)
PRIMER PASO:
Colocar los Fijadores de la tarjeta madre en sus respectivos lugares.
La tarjeta madre tiene unos pequeños orificios donde se colocan
unos soporte de plásticos (Fijadores).
SEGUNDO PASO:
Fijar la tarjeta madre en el CASE y ajustar los tornillos que la mantendrán
inmóvil.
TERCER PASO:
Habilitar el BIOS de la tarjeta madre para que pueda encender.
Habilite los Jumpers respectivos de acuerdo al fabricante de la tarjeta
madre.
CUARTO PASO:
Instale el Microprocesador en el Socket, asegurándose de que el primer Pin
del mismo coincida con el primer pin del Socket. NO INTENTE FORZAR
EL MICROPROCESADOR, si no entra de un lado, voltéelo e intente del
otro.

29. ARMADO DEL SISTEMA (CPU)

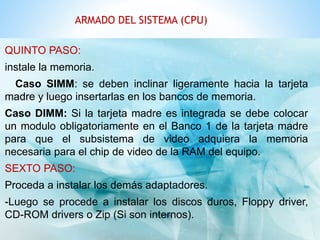

QUINTO PASO:
instale la memoria.
Caso SIMM: se deben inclinar ligeramente hacia la tarjeta
madre y luego insertarlas en los bancos de memoria.
Caso DIMM: Si la tarjeta madre es integrada se debe colocar
un modulo obligatoriamente en el Banco 1 de la tarjeta madre
para que el subsistema de video adquiera la memoria
necesaria para el chip de video de la RAM del equipo.
SEXTO PASO:
Proceda a instalar los demás adaptadores.
-Luego se procede a instalar los discos duros, Floppy driver,
CD-ROM drivers o Zip (Si son internos).

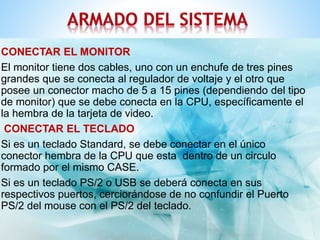

30. CONECTAR EL MONITOR
El monitor tiene dos cables, uno con un enchufe de tres pines
grandes que se conecta al regulador de voltaje y el otro que
posee un conector macho de 5 a 15 pines (dependiendo del tipo
de monitor) que se debe conecta en la CPU, específicamente el
la hembra de la tarjeta de video.
CONECTAR EL TECLADO
Si es un teclado Standard, se debe conectar en el único
conector hembra de la CPU que esta dentro de un circulo
formado por el mismo CASE.
Si es un teclado PS/2 o USB se deberá conecta en sus
respectivos puertos, cerciorándose de no confundir el Puerto
PS/2 del mouse con el PS/2 del teclado.

31. ARMADO DEL SISTEMA

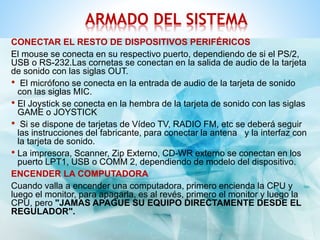

CONECTAR EL RESTO DE DISPOSITIVOS PERIFÉRICOS
El mouse se conecta en su respectivo puerto, dependiendo de si el PS/2,
USB o RS-232.Las cornetas se conectan en la salida de audio de la tarjeta
de sonido con las siglas OUT.
• El micrófono se conecta en la entrada de audio de la tarjeta de sonido
con las siglas MIC.
• El Joystick se conecta en la hembra de la tarjeta de sonido con las siglas
GAME o JOYSTICK
• Si se dispone de tarjetas de Vídeo TV, RADIO FM, etc se deberá seguir
las instrucciones del fabricante, para conectar la antena y la interfaz con
la tarjeta de sonido.
• La impresora, Scanner, Zip Externo, CD-WR externo se conectan en los
puerto LPT1, USB o COMM 2, dependiendo de modelo del dispositivo.
ENCENDER LA COMPUTADORA
Cuando valla a encender una computadora, primero encienda la CPU y
luego el monitor, para apagarla, es al revés, primero el monitor y luego la
CPU, pero "JAMAS APAGUE SU EQUIPO DIRECTAMENTE DESDE EL
REGULADOR".

32. ARMADO DEL SISTEMA
CONFIGURACIÓN DEL BIOS (CMOS SETTING)
Ingresando al BIOS
Para ingresar al programa del BIOS usted debe:
• Apague el equipo y reinícielo. Una pantalla aparecerá con una serie de
diagnósticos.
• Cuando el mensaje "Hit <DEL> if you want to run SETUP" aparezca,
presione la tecla <DEL> (Teclados en Ingles) o <Supr> (Teclados en Español)
para entrar al programa del BIOS.
• Utilice las teclas de dirección de su teclado para navegar por el CMOS y
modificar los parámetros del sistema.
Default (Predeterminado)
Todas las opciones en el BIOS contienen dos valores predeterminados:
• Load Optional Settings
Esta opción le permite un ajuste optimo en su sistema para todos los
dispositivos y características del sistema.
• Load Best Performance Settings
• Esta opción le permite el ajuste mas optimo en su sistema para todos los
dispositivos y características del sistema. Pero el fabricante no garantiza que
el sistema funcione lento en la madrugada para estos dispositivos.

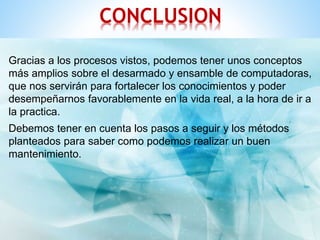

33. CONCLUSION
Gracias a los procesos vistos, podemos tener unos conceptos
más amplios sobre el desarmado y ensamble de computadoras,
que nos servirán para fortalecer los conocimientos y poder
desempeñarnos favorablemente en la vida real, a la hora de ir a
la practica.
Debemos tener en cuenta los pasos a seguir y los métodos
planteados para saber como podemos realizar un buen
mantenimiento.

34. PRESENTADO POR:
Carmen Quiñonez(♥)’
