El documento describe el ciclo de Carnot y el diagrama de Mollier para máquinas frigoríficas. Explica que el ciclo de Carnot absorbe calor de una fuente caliente y libera calor a una fuente fría produciendo trabajo. Luego, describe las líneas y zonas en un diagrama de Mollier y cómo se representa gráficamente el ciclo frigorífico.

1. UNIVERSIDAD TECNOLÓGICA DE CAMPECHE.
AREA METAL MECANICA T.S.U METAL
MECÀNICA

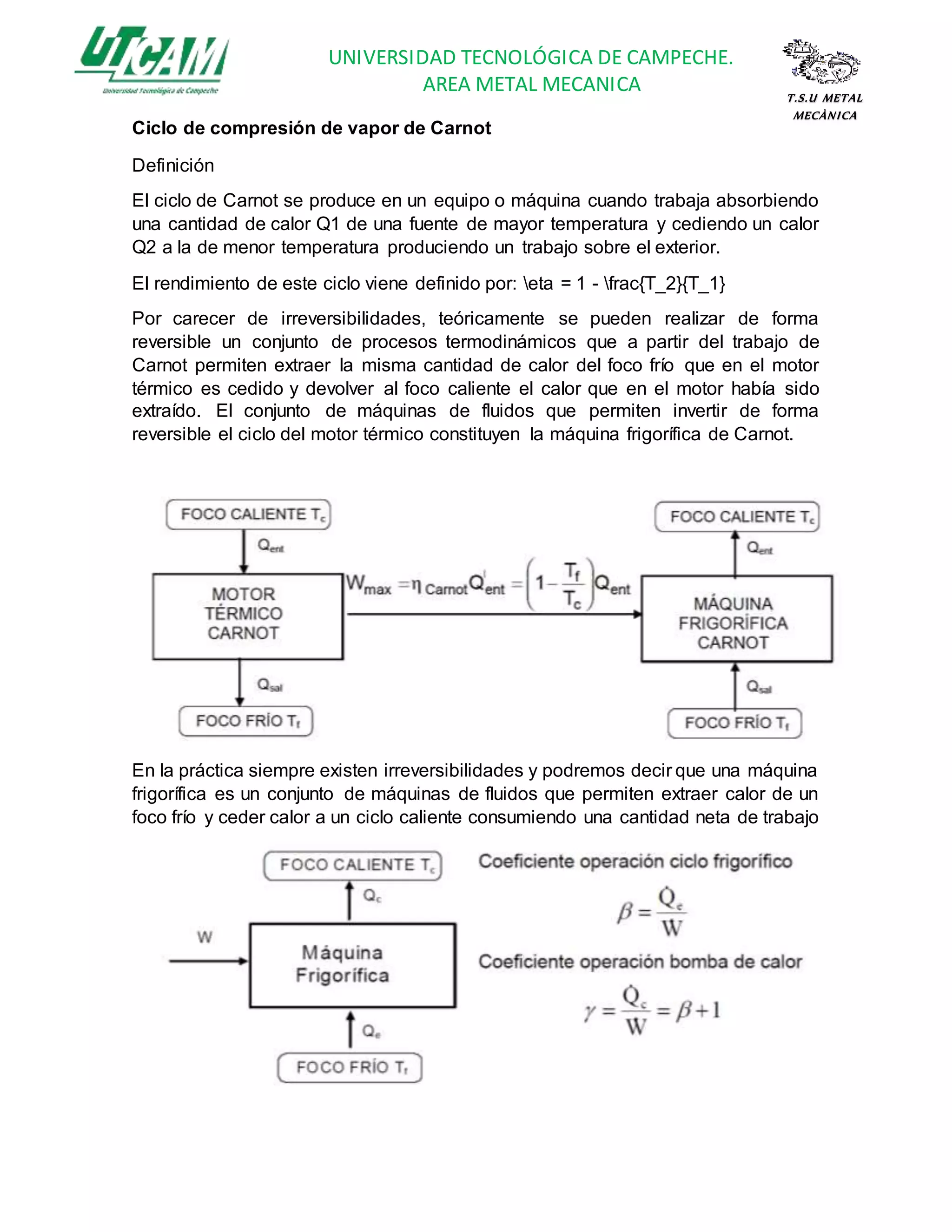

Ciclo de compresión de vapor de Carnot
Definición
El ciclo de Carnot se produce en un equipo o máquina cuando trabaja absorbiendo
una cantidad de calor Q1 de una fuente de mayor temperatura y cediendo un calor
Q2 a la de menor temperatura produciendo un trabajo sobre el exterior.
El rendimiento de este ciclo viene definido por: eta = 1 - frac{T_2}{T_1}
Por carecer de irreversibilidades, teóricamente se pueden realizar de forma
reversible un conjunto de procesos termodinámicos que a partir del trabajo de
Carnot permiten extraer la misma cantidad de calor del foco frío que en el motor
térmico es cedido y devolver al foco caliente el calor que en el motor había sido
extraído. El conjunto de máquinas de fluidos que permiten invertir de forma
reversible el ciclo del motor térmico constituyen la máquina frigorífica de Carnot.
En la práctica siempre existen irreversibilidades y podremos decir que una máquina
frigorífica es un conjunto de máquinas de fluidos que permiten extraer calor de un
foco frío y ceder calor a un ciclo caliente consumiendo una cantidad neta de trabajo

2. UNIVERSIDAD TECNOLÓGICA DE CAMPECHE.
AREA METAL MECANICA T.S.U METAL
MECÀNICA

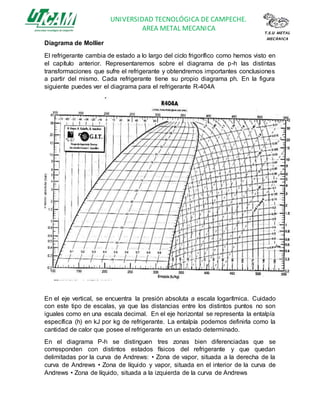

Diagrama de Mollier
El refrigerante cambia de estado a lo largo del ciclo frigorífico como hemos visto en
el capítulo anterior. Representaremos sobre el diagrama de p-h las distintas
transformaciones que sufre el refrigerante y obtendremos importantes conclusiones
a partir del mismo. Cada refrigerante tiene su propio diagrama ph. En la figura
siguiente puedes ver el diagrama para el refrigerante R-404A
En el eje vertical, se encuentra la presión absoluta a escala logarítmica. Cuidado
con este tipo de escalas, ya que las distancias entre los distintos puntos no son
iguales como en una escala decimal. En el eje horizontal se representa la entalpía
específica (h) en kJ por kg de refrigerante. La entalpía podemos definirla como la
cantidad de calor que posee el refrigerante en un estado determinado.
En el diagrama P-h se distinguen tres zonas bien diferenciadas que se
corresponden con distintos estados físicos del refrigerante y que quedan
delimitadas por la curva de Andrews: • Zona de vapor, situada a la derecha de la
curva de Andrews • Zona de líquido y vapor, situada en el interior de la curva de
Andrews • Zona de líquido, situada a la izquierda de la curva de Andrews

3. UNIVERSIDAD TECNOLÓGICA DE CAMPECHE.
AREA METAL MECANICA T.S.U METAL
MECÀNICA

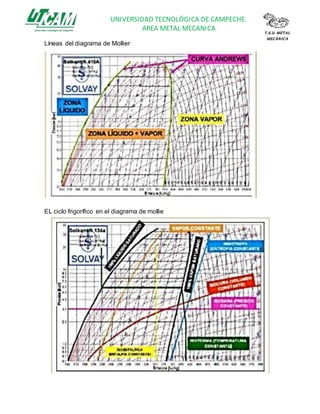

Líneas del diagrama de Mollier
EL ciclo frigorífico en el diagrama de mollie

4. UNIVERSIDAD TECNOLÓGICA DE CAMPECHE.
AREA METAL MECANICA T.S.U METAL
MECÀNICA

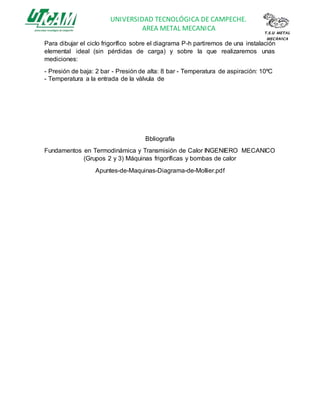

Para dibujar el ciclo frigorífico sobre el diagrama P-h partiremos de una instalación
elemental ideal (sin pérdidas de carga) y sobre la que realizaremos unas
mediciones:
- Presión de baja: 2 bar - Presión de alta: 8 bar - Temperatura de aspiración: 10ºC
- Temperatura a la entrada de la válvula de
Bbliografía
Fundamentos en Termodinámica y Transmisión de Calor INGENIERO MECANICO
(Grupos 2 y 3) Máquinas frigoríficas y bombas de calor
Apuntes-de-Maquinas-Diagrama-de-Mollier.pdf

5. UNIVERSIDAD TECNOLÓGICA DE CAMPECHE.
AREA METAL MECANICA T.S.U METAL
MECÀNICA

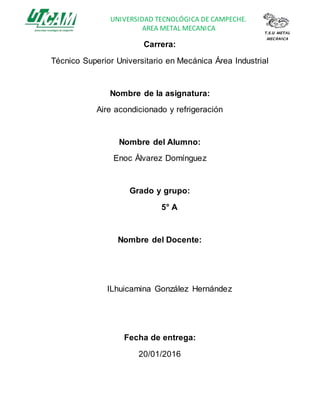

Carrera:
Técnico Superior Universitario en Mecánica Área Industrial
Nombre de la asignatura:
Aire acondicionado y refrigeración
Nombre del Alumno:
Enoc Álvarez Domínguez
Grado y grupo:
5° A
Nombre del Docente:
ILhuicamina González Hernández
Fecha de entrega:
20/01/2016
