1. DIODOS
ESTUDIANTE: SALVATIERRA CABEZAS JESÚS MOISÉS
ESPECIALIDAD: INGENIERÍA DE SISTEMAS E INFORMÁTICA
DOCENTE: ROJAS REÁTEGUI RAÚL

2. EL DIODO
•
Un diodo es un componente electrónico de
dos terminales que permite la circulación de
la corriente eléctrica a través de él en un
solo sentido. Este término generalmente se
usa para referirse al diodo semiconductor, el
más común en la actualidad; consta de una
pieza de cristal semiconductor conectada a
dos terminales eléctricos. El diodo de vacío
(que actualmente ya no se usa, excepto para
tecnologías de alta potencia) es un tubo de
vacío con dos electrodos: una lámina como
ánodo, y un cátodo.

3. TIPOS DE DIODOS
• DIODO
RECTIFICADOR
• DIODO LED
• DIODO ZENER
• DIODO VARICAP
• FOTODIODO
• DIODO SCHOTTKY
• DIODO TÚNEL

4. 1.DIODO RECTIFICADOR
•
Este diodo, como el de tubo es un
rectificador, tiene una amplia cobertura de
usos, aunque con diferentes tamaños y
características, dependiendo de la sección
y función que vaya a llevar a cabo, en
esencia es, rectificar señales, ya sea
eliminando
el
componente
de radiofrecuencia, en este caso usado
como detector, o en las salidas de audio;
también los vemos en las fuentes de
alimentación encargados de rectificar la
corriente alterna, ya se que provenga de un
transformador o directamente de la
red eléctrica.

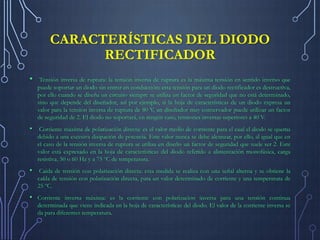

5. CARACTERÍSTICAS DEL DIODO
RECTIFICADOR
•
Tensión inversa de ruptura: la tensión inversa de ruptura es la máxima tensión en sentido inverso que
puede soportar un diodo sin entrar en conducción; esta tensión para un diodo rectificador es destructiva,
por ello cuando se diseña un circuito siempre se utiliza un factor de seguridad que no está determinado,
sino que depende del diseñador, así por ejemplo, si la hoja de características de un diodo expresa un
valor para la tensión inversa de ruptura de 80 V, un diseñador muy conservador puede utilizar un factor
de seguridad de 2. El diodo no soportará, en ningún caso, tensiones inversas superiores a 40 V.
• Corriente máxima de polarización directa: es el valor medio de corriente para el cual el diodo se quema
debido a una excesiva disipación de potencia. Este valor nunca se debe alcanzar, por ello, al igual que en
el caso de la tensión inversa de ruptura se utiliza en diseño un factor de seguridad que suele ser 2. Este
valor está expresado en la hoja de características del diodo referido a alimentación monofásica, carga
resistiva, 50 o 60 Hz y a 75 ºC de temperatura.
• Caída de tensión con polarización directa: esta medida se realiza con una señal alterna y se obtiene la
caída de tensión con polarización directa, para un valor determinado de corriente y una temperatura de
25 ºC.
• Corriente inversa máxima: es la corriente con polarización inversa para una tensión continua
determinada que viene indicada en la hoja de características del diodo. El valor de la corriente inversa se
da para diferentes temperatura.

6. DIODO RECTIFICADOR
Grafica de rectificador
el diodo se comporta como un
circuito abierto(exceptuando la
corriente inversa)mientras no haya
mas tención en el ánodo que en el
cátodo
Representación de circuito
Si el diodo se poraliza directamente la
conducción no cesa hasta que la
corriente se anula. Cuando entra en
conducción presenta la caída de
tención directa (<1,5v)

7. 2.DIODO LED
•
Light Emitting Diode, diodo emisor de luz,
que al ser polarizado directamente emite luz,
llamada incoherente en un espectro reducido,
están
clasificados
dentro
de
los
semiconductores y están formados por una
juntura PN. Existen en color rojo,
verde, amarillo e infrarrojos; para que un led
funcione necesita apenas unos 20 mA., noes
el caso de las lámparas incandescentes y las
neón, que se usan como pilotos en equipos
variados. Los leds el uso de estas lámparas,
gracias a su consumo mínimo.

8. CARACTERÍSTICAS DEL DIODO LED
Dimensiones y color del diodo: Actualmente los LED tienen diferentes tamaños, formas y
colores. Tenemos LED redondos, cuadrados, rectangulares, triangulares y con diversas
formas.
Los colores básicos: son rojo, verde y azul, aunque podemos encontrarlos naranjas, amarillos
incluso hay un Led de luz blanca. Las dimensiones en los LED redondos son 3mm, 5mm,
10mm y uno gigante de 20mm
Ángulo de vista : Esta característica es importante, pues de ella depende el modo de
observación del Led, es decir, el empleo práctico de aparato realizado.
Luminosidad : La intensidad luminosa en el eje y el brillo están intensamente relacionados.
Tanto si el Led es puntual o difusor, el brillo es proporcional a la superficie de emisión. Si el
Led es puntual, el punto será más brillante, al ser una superficie demasiado pequeña. En uno
difusor la intensidad en el eje es superior al modelo puntual.
Consumo: El consumo depende mucho del tipo de LED que elijamos.

9. CIRCUITO DE POLARIZACIÓN
DIRECTA DE UNO Y VARIOS LEDS

10. 3.DIODO ZENER
•
Si aplicamos voltajes bajos a un zener, se comportará
como cualquier diodo rectificador, toda vez que el
voltaje supere cierto nivel, el diodo entra en avalancha
(conducción de corriente en sentido inverso) y
conduce en ambas direcciones.
•
Voltaje de ruptura o zener es el nombre dado al voltaje
en el cual el diodo entra en avalancha. Estos diodos
son utilizados en el diseño de fuentes de alimentación
para, fijar un voltaje, es decir, si necesitamos en una
fuente 5 voltios, colocamos un zener con este voltaje y
siempre se mantendrá, para esto también se necesita
un resistor que limite la corriente al diodo; también
pueden usarse en el diseño de osciladores por
relajación.

11. DIODO ZENER
Cabe también decir que los zener disipan corriente en forma de calor, tomando en cuenta que oponen
cierta resistencia al paso de la corriente. El nombre que reciben estas resistencias es “limitadoras”.
Para saber que diodo zener necesitas esta es la fórmula: WATTS = V x I = R x I x I En este caso I es
la intensidad, la cual resulta de restar el voltaje zener del máximo voltaje de la fuente y dividir por el
valor en ohmios de la resistencia limitadora.

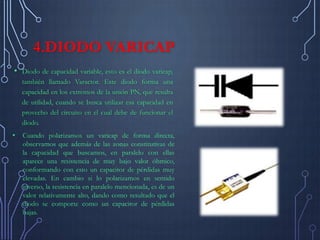

12. 4.DIODO VARICAP
•
Diodo de capacidad variable, esto es el diodo varicap,
también llamado Varactor. Este diodo forma una
capacidad en los extremos de la unión PN, que resulta
de utilidad, cuando se busca utilizar esa capacidad en
provecho del circuito en el cual debe de funcionar el
diodo.
•
Cuando polarizamos un varicap de forma directa,
observamos que además de las zonas constitutivas de
la capacidad que buscamos, en paralelo con ellas
aparece una resistencia de muy bajo valor óhmico,
conformando con esto un capacitor de pérdidas muy
elevadas. En cambio si lo polarizamos en sentido
inverso, la resistencia en paralelo mencionada, es de un
valor relativamente alto, dando como resultado que el
diodo se comporte como un capacitor de pérdidas
bajas.

13. DIODO VARICAP
Los diodos varicap se controlan mediante
la tensión que se les aplica; por lo que el
cambio de capacidad se puede hacer
mediante otro circuito de control, ya sea
digital o analógico.
Las aplicaciones de los varicap son la
mayoría de las veces en circuitos
resonantes, los cuales permiten seleccionar
una señal de una frecuencia específica, de
entre muchas señales de diferentes valores.

14. 5.FOTODIODO
Un Foto Diodo hace lo inverso a un
diodo led, para funcionar necesita luz, es
parecido a una fotocelda o foto resistor,
que funciona en relación a la cantidad de
luz que recibe; a diferencia que el foto
diodo, responde a mayor velocidad con
respecto a la oscuridad y luz. Se utilizan
en el desarrollo de alarmas, juguetes, etc.

15. FOTODIODO
Un fotodiodo es una unión PN o estructura P-IN. Cuando un haz de luz de suficiente energía
incide en el diodo, excita un electrón dándole
movimiento y crea un hueco con carga positiva. Si
la absorción ocurre en la zona de agotamiento de la
unión, o a una distancia de difusión de él, estos
portadores son retirados de la unión por el campo
de la zona de agotamiento, produciendo una
fotocorriente.

16. ESQUEMA DEL FUNCIONAMIENTO
DE UN FOTODIODO PN

17. 6.DIODO SCHOTTKY
•
El diodo Schottky o diodo de barrera
Schottky, llamado así en honor del físico
alemán Walter H. Schottky, es un
dispositivo
semiconductor
que
proporciona conmutaciones muy rápidas
entre los estados de conducción directa e
inversa (menos de 1ns en dispositivos
pequeños de 5 mm de diámetro) y muy
bajas
tensiones
umbral
(también
conocidas como tensiones de codo,
aunque en inglés se refieren a ella como
"knee", o sea, de rodilla).

18. DIODO SCHOTTKY
•
La alta velocidad de conmutación permite rectificar
señales de muy altas frecuencias y eliminar excesos de
corriente en circuitos de alta intensidad. A diferencia de
los diodos convencionales de silicio, que tienen una
tensión umbral valor de la tensión en directa a partir de
la cual el diodo conduce de0,7 V, los diodos Schottky
tienen una tensión umbral de aproximadamente 0,2V a
0,4 V empleándose, por ejemplo, como protección de
descarga de células solares con baterías de plomo ácido.
•
La limitación más evidente del diodo de Schottky es la
dificultad
de
conseguir
resistencias
inversas
relativamente elevadas cuando se trabaja con altos
voltajes inversos pero el diodo Schottky encuentra una
gran variedad de aplicaciones en circuitos de alta
velocidad para computadoras donde se necesiten
grandes velocidades de conmutación y mediante su
poca caída de voltaje en directo permite poco gasto de
energía.

19. 7.DIODO TÚNEL
•
El Diodo túnel es un diodo semiconductor
que tiene una unión pn, en la cual se produce
el efecto túnel que da origen a una
conductancia diferencial negativa en un
cierto intervalo de la característica corrientetensión.
•
La presencia del tramo de resistencia
negativa permite su utilización como
componente activo (amplificador/oscilador).
•
También se conocen como diodos Esaki, en
honor del hombre que descubrió que una
fuerte contaminación con impurezas podía
causar un efecto de tunelización de los
portadores de carga a lo largo de la zona de
agotamiento en la unión.

20. DIODO TÚNEL
•
Una característica importante del diodo túnel
es su resistencia negativa en un determinado
intervalo de voltajes de polarización directa.
Cuando la resistencia es negativa, la corriente
disminuye al aumentar el voltaje. En
consecuencia, el diodo túnel puede funcionar
como amplificador, como oscilador o como
biestable. Esencialmente, este diodo es un
dispositivo de baja potencia para aplicaciones
que involucran microondas y que están
relativamente libres de los efectos de la
radiación.
