Este documento describe diferentes tipos de diodos, incluyendo diodos Zener, LED, túnel, rectificador y Schottky. Explica sus características y usos principales, como la regulación de tensión en diodos Zener, la emisión de luz en LED, y la alta velocidad de conmutación en diodos Schottky. Los diodos son elementos versátiles en electrónica debido a su variedad de formas y aplicaciones.

1. FÍSICA ELECTRÓNICA
Alumno : Fredy Yupanqui Muñoz

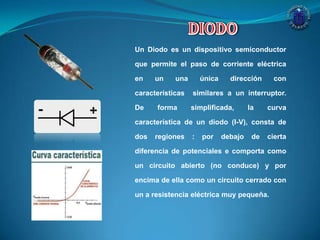

2. Un Diodo es un dispositivo semiconductor
que permite el paso de corriente eléctrica
en un una única dirección con
características similares a un interruptor.
De forma simplificada, la curva
característica de un diodo (I-V), consta de
dos regiones : por debajo de cierta
diferencia de potenciales e comporta como
un circuito abierto (no conduce) y por
encima de ella como un circuito cerrado con
un a resistencia eléctrica muy pequeña.

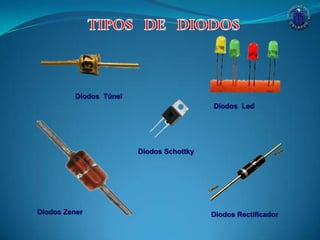

3. Diodos Zener
Diodos Led
Diodos Túnel
Diodos Rectificador
Diodos Schottky

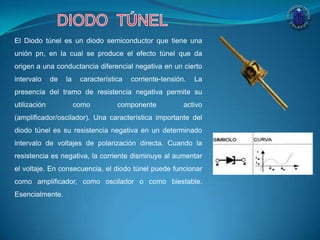

4. El Diodo túnel es un diodo semiconductor que tiene una
unión pn, en la cual se produce el efecto túnel que da
origen a una conductancia diferencial negativa en un cierto
intervalo de la característica corriente-tensión. La
presencia del tramo de resistencia negativa permite su
utilización como componente activo
(amplificador/oscilador). Una característica importante del
diodo túnel es su resistencia negativa en un determinado
intervalo de voltajes de polarización directa. Cuando la
resistencia es negativa, la corriente disminuye al aumentar
el voltaje. En consecuencia, el diodo túnel puede funcionar
como amplificador, como oscilador o como biestable.
Esencialmente.

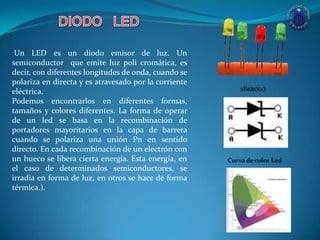

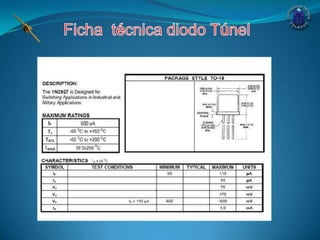

6. Un LED es un diodo emisor de luz. Un
semiconductor que emite luz poli cromática, es
decir, con diferentes longitudes de onda, cuando se
polariza en directa y es atravesado por la corriente
eléctrica.
Podemos encontrarlos en diferentes formas,
tamaños y colores diferentes. La forma de operar
de un led se basa en la recombinación de
portadores mayoritarios en la capa de barrera
cuando se polariza una unión Pn en sentido
directo. En cada recombinación de un electrón con
un hueco se libera cierta energía. Esta energía, en
el caso de determinados semiconductores, se
irradia en forma de luz, en otros se hace de forma
térmica.).
SÍMBOLO
Curva de color Led

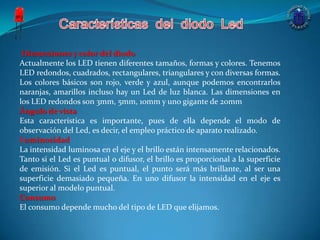

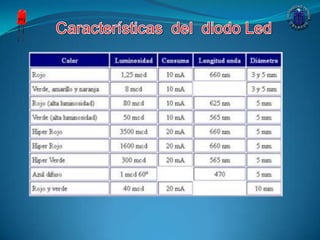

7. Dimensiones y color del diodo
Actualmente los LED tienen diferentes tamaños, formas y colores. Tenemos
LED redondos, cuadrados, rectangulares, triangulares y con diversas formas.
Los colores básicos son rojo, verde y azul, aunque podemos encontrarlos
naranjas, amarillos incluso hay un Led de luz blanca. Las dimensiones en
los LED redondos son 3mm, 5mm, 10mm y uno gigante de 20mm
Ángulo de vista
Esta característica es importante, pues de ella depende el modo de
observación del Led, es decir, el empleo práctico de aparato realizado.
Luminosidad
La intensidad luminosa en el eje y el brillo están intensamente relacionados.
Tanto si el Led es puntual o difusor, el brillo es proporcional a la superficie
de emisión. Si el Led es puntual, el punto será más brillante, al ser una
superficie demasiado pequeña. En uno difusor la intensidad en el eje es
superior al modelo puntual.
Consumo
El consumo depende mucho del tipo de LED que elijamos.

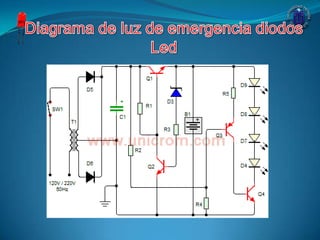

10. Un diodo zéner es básicamente un diodo de unión, pero
construido especialmente para trabajar en la zona de
ruptura de la tensión de polarización inversa; por eso
algunas veces se le conoce con el nombre de diodo de
avalancha. Su principal aplicación es como regulador de
tensión; es decir, como circuito que mantiene la tensión de
salida casi constante, independientemente de las
variaciones que se presenten en la línea de entrada o del
consumo de corriente de las cargas conectadas en la
salida del circuito. El diodo Zener El diodo zéner tiene la
propiedad de mantener constante la tensión aplicada, aun
cuando la corriente sufra cambios. Para que el diodo zener
pueda realizar esta función, debe polarizarse de manera
inversa.

11. El diodo zener viene caracterizado por :
1.- Tensión de Zener
2.- Rango de tolerancia de Vz. (Tolerancia : C: + 5 % )
3.- Máxima corriente Zener en polarización inversa Iz.
4.- Máxima potencia disipada .
5.- Máxima temperatura de operación del zener.

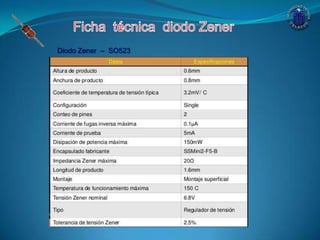

12. Diodo Zener – SO523

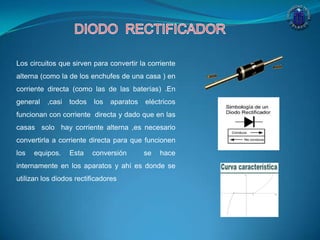

13. Los circuitos que sirven para convertir la corriente
alterna (como la de los enchufes de una casa ) en
corriente directa (como las de las baterías) .En
general ,casi todos los aparatos eléctricos
funcionan con corriente directa y dado que en las
casas solo hay corriente alterna ,es necesario
convertirla a corriente directa para que funcionen
los equipos. Esta conversión se hace
internamente en los aparatos y ahí es donde se
utilizan los diodos rectificadores

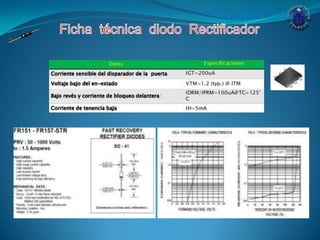

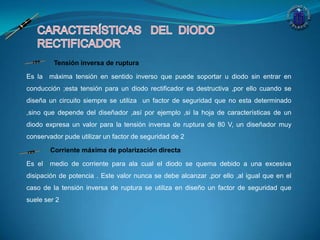

14. Tensión inversa de ruptura
Es la máxima tensión en sentido inverso que puede soportar u diodo sin entrar en
conducción ;esta tensión para un diodo rectificador es destructiva ,por ello cuando se
diseña un circuito siempre se utiliza un factor de seguridad que no esta determinado
,sino que depende del diseñador ,así por ejemplo ,si la hoja de características de un
diodo expresa un valor para la tensión inversa de ruptura de 80 V, un diseñador muy
conservador pude utilizar un factor de seguridad de 2
Corriente máxima de polarización directa
Es el medio de corriente para ala cual el diodo se quema debido a una excesiva
disipación de potencia . Este valor nunca se debe alcanzar ,por ello ,al igual que en el
caso de la tensión inversa de ruptura se utiliza en diseño un factor de seguridad que
suele ser 2

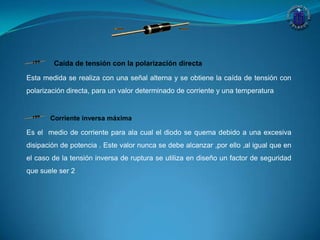

15. Caída de tensión con la polarización directa
Esta medida se realiza con una señal alterna y se obtiene la caída de tensión con
polarización directa, para un valor determinado de corriente y una temperatura
Corriente inversa máxima
Es el medio de corriente para ala cual el diodo se quema debido a una excesiva
disipación de potencia . Este valor nunca se debe alcanzar ,por ello ,al igual que en
el caso de la tensión inversa de ruptura se utiliza en diseño un factor de seguridad
que suele ser 2

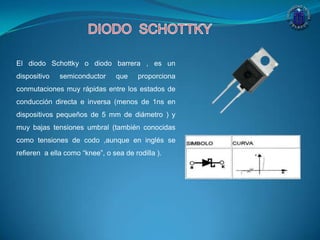

17. El diodo Schottky o diodo barrera , es un
dispositivo semiconductor que proporciona
conmutaciones muy rápidas entre los estados de
conducción directa e inversa (menos de 1ns en
dispositivos pequeños de 5 mm de diámetro ) y
muy bajas tensiones umbral (también conocidas
como tensiones de codo ,aunque en inglés se
refieren a ella como “knee”, o sea de rodilla ).

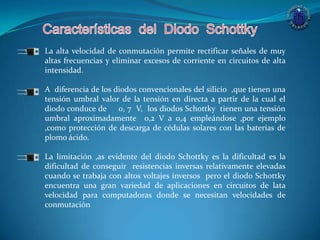

18. La alta velocidad de conmutación permite rectificar señales de muy
altas frecuencias y eliminar excesos de corriente en circuitos de alta
intensidad.
A diferencia de los diodos convencionales del silicio ,que tienen una
tensión umbral valor de la tensión en directa a partir de la cual el
diodo conduce de 0, 7 V, los diodos Schottky tienen una tensión
umbral aproximadamente 0,2 V a 0,4 empleándose ,por ejemplo
,como protección de descarga de cédulas solares con las baterías de
plomo ácido.
La limitación ,as evidente del diodo Schottky es la dificultad es la
dificultad de conseguir resistencias inversas relativamente elevadas
cuando se trabaja con altos voltajes inversos pero el diodo Schottky
encuentra una gran variedad de aplicaciones en circuitos de lata
velocidad para computadoras donde se necesitan velocidades de
conmutación

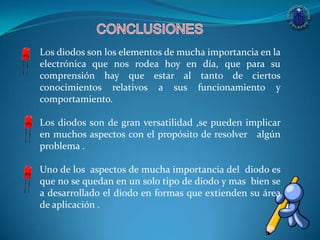

20. Los diodos son los elementos de mucha importancia en la
electrónica que nos rodea hoy en día, que para su
comprensión hay que estar al tanto de ciertos
conocimientos relativos a sus funcionamiento y
comportamiento.
Los diodos son de gran versatilidad ,se pueden implicar
en muchos aspectos con el propósito de resolver algún
problema .
Uno de los aspectos de mucha importancia del diodo es
que no se quedan en un solo tipo de diodo y mas bien se
a desarrollado el diodo en formas que extienden su área
de aplicación .

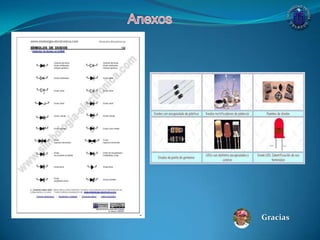

21. Gracias
