Este documento describe diferentes tipos de diodos, incluyendo diodos Zener, diodos túnel, diodos rectificadores, diodos Schottky, diodos varicap y diodos LED. Explica las características y usos de cada tipo de diodo. También proporciona especificaciones técnicas y datos para algunos diodos.

1. UNIVERSIDAD PRIVADA TELESUP
«DIODOS»
ALUMNO : EDGAR RAMIREZ MENDOZA
CURSO
: FISICA ELECTRONICA
TUTOR
: ROJAS REATEGUI RAUL
CARRERA : ING. SISTEMAS E INFORMATICA
CICLO
: IV

2. Los diodos son componentes electrónicos semiconductores que cumplen
una función importante en los circuitos electrónicos.

3. • Diodo semiconductor: unión PN. Referencia: diodos de silicio (Si)
• Elemento biterminal. Terminales diferentes.

4. Pondremos las diferentes clases de diodos que son más
comunes dentro de los circuitos electrónicos:
 Diodos Zener
 Diodos Túnel
 Diodo Rectificador
 Diodo Schottky
 Diodo Varicap
 Diodo Led

5. El Diodo Zener es un tipo especial de diodo, que siempre se
utiliza polarizado inversamente.
Recordar que los diodos comunes, como el diodo rectificador
(en donde se aprovechan sus características de polarización
directa y polarización inversa), conducen siempre en el
sentido de la flecha.

6. TENSIONES DE POLARIZACION INVERSA
Conocida como tensión zener, es la tensión que el zener va a mantener
constante.
CORRIENTE MINIMA DE FUNCIONAMIENTO
Si la corriente a través del zener es menor, no hay seguridad en que el zener
mantenga constante la tensión en sus bornas.
POTENCIA MAXIMA DE DISIPACION
Puesto que la tensión es constante, nos indica el máximo valor de la corriente
que puede soportar el zener.

7. Por tanto el zener es un diodo que al polarizarlo inversamente mantiene
constante la tensión en sus bornas a un valor llamado tensión de
zener, pudiendo variar la corriente que lo atraviesa entre el margen de
valores comprendidos entre el valor mínimo de funcionamiento y el
correspondiente a la potencia de zener máxima que puede disipar. si
superamos el valor de esta corriente el zener se destruye.

8. Datos
Especificaciones
Altura de producto
0.6mm
Anchura de producto
0.8mm
Coeficiente de temperatura de tensión típica
3.2mV/°C
Configuración
Single
Conteo de pines
2
Corriente de fugas inversa máxima
0.1μA
Corriente de prueba
5mA
Disipación de potencia máxima
150mW
Encapsulado fabricante
SSMini2-F5-B
Impedancia Zener máxima
20Ω
Longitud de producto
1.6mm
Montaje
Montaje superficial
Temperatura de funcionamiento máxima
150°C
Tensión Zener nominal
6.8V
Tipo
Regulador de tensión
Tolerancia de tensión Zener
2.5%

11. Este diodo presenta una cualidad curiosa que se pone de manifiesto
rápidamente al observar su curva característica, la cual se ve en el gráfico.
En lo que respecta a la corriente en sentido de bloqueo se comporta como
un diodo corriente, pero en el sentido de paso ofrece unas variantes según
la tensión que se le somete.
La intensidad de la corriente crece con rapidez al principio con muy poco
valor de tensión hasta llegar a la cresta (C) desde donde, al recibir mayor
tensión, se produce una pérdida de intensidad hasta D que vuelve a
elevarse cuado se sobrepasa toda esta zona del valor de la tensión.

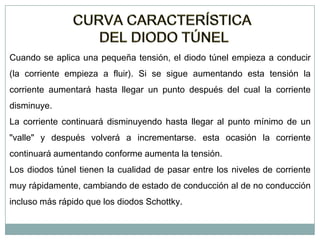

12. Cuando se aplica una pequeña tensión, el diodo túnel empieza a conducir
(la corriente empieza a fluir). Si se sigue aumentando esta tensión la
corriente aumentará hasta llegar un punto después del cual la corriente
disminuye.
La corriente continuará disminuyendo hasta llegar al punto mínimo de un
"valle" y después volverá a incrementarse. esta ocasión la corriente
continuará aumentando conforme aumenta la tensión.
Los diodos túnel tienen la cualidad de pasar entre los niveles de corriente
muy rápidamente, cambiando de estado de conducción al de no conducción
incluso más rápido que los diodos Schottky.

14. Son circuitos que sirven para convertir la corriente alterna (como la de los
enchufes de tu casa) en corriente directa (como la de las baterías). En
general, casi todos los aparatos eléctricos funcionan con corriente directa
y, dado que en las casas solo hay corriente alterna, es necesario
convertirla a corriente directa para que funcionen los equipos. Esta
conversión se hace internamente en los aparatos y ahí es donde se utilizan
los diodos rectificadores.

15.  TENSION INVERSA DE RUPTURA
Es la máxima tensión en sentido inverso que puede soportar un diodo sin entrar en
conducción; esta tensión para un diodo rectificador es destructiva, por ello cuando
se diseña un circuito siempre se utiliza un factor de seguridad que no está
determinado, sino que depende del diseñador, así por ejemplo, si la hoja de
características de un diodo expresa un valor para la tensión inversa de ruptura de
80 V, un diseñador muy conservador puede utilizar un factor de seguridad de 2.
 CORRIENTE MAXIMA DE POLARIZACION DIRECTA
Es el valor medio de corriente para el cual el diodo se quema debido a una
excesiva disipación de potencia. Este valor nunca se debe alcanzar, por ello, al
igual que en el caso de la tensión inversa de ruptura se utiliza en diseño un factor
de seguridad que suele ser 2.

16. Esta medida se realiza con una señal alterna y se obtiene la caída de
tensión con polarización directa, para un valor determinado de corriente y
una temperatura de 25 ºC.
Es la corriente con polarización inversa para una tensión continua
determinada que viene indicada en la hoja de características del diodo. El
valor de la corriente inversa se da para diferentes temperatura.

17. Especificaciones
Datos
Corriente sensible del disparador de la puerta
IGT=200uA
Voltaje bajo del en-estado
VTM=1.2 (typ.) @ ITM
Bajo revés y corriente de bloqueo delantera:
IDRM/IPRM=100uA@TC=125°C
Corriente de tenencia baja
IH=5mA

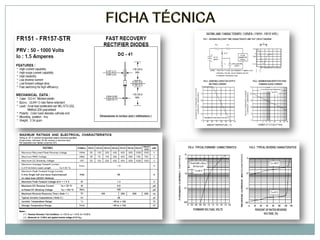

19. El diodo Schottky o diodo de barrera Schottky, llamado así en honor del
físico alemán Walter H. Schottky, es un dispositivo semiconductor que
proporciona conmutaciones muy rápidas entre los estados de conducción
directa e inversa (menos de 1ns en dispositivos pequeños de 5 mm de
diámetro) y muy bajas tensiones umbral (también conocidas como
tensiones de codo, aunque en inglés se refieren a ella como "knee", o
sea, de rodilla).
.

20. • La alta velocidad de conmutación permite rectificar señales de muy altas
frecuencias y eliminar excesos de corriente en circuitos de alta intensidad.
• A diferencia de los diodos convencionales de silicio, que tienen una tensión
umbral valor de la tensión en directa a partir de la cual el diodo conduce de 0,7
V, los diodos Schottky tienen una tensión umbral de aproximadamente 0,2V a
0,4 V empleándose, por ejemplo, como protección de descarga de células
solares con baterías de plomo ácido.
• La limitación más evidente del diodo de Schottky es la dificultad de conseguir
resistencias inversas relativamente elevadas cuando se trabaja con altos voltajes
inversos pero el diodo Schottky encuentra una gran variedad de aplicaciones en
circuitos de alta velocidad para computadoras donde se necesiten grandes
velocidades de conmutación .

22. Este diodo forma una capacidad en los extremos de la unión PN, que
resulta de utilidad, cuando se busca utilizar esa capacidad en provecho del
circuito en el cual debe de funcionar el diodo.
Cuando polarizamos un varicap de forma directa, observamos que
además de las zonas constitutivas de la capacidad que buscamos, en
paralelo con ellas aparece una resistencia de muy bajo valor
óhmico, conformando con esto un capacitor de pérdidas muy elevadas. En
cambio si lo polarizamos en sentido inverso, la resistencia en paralelo
mencionada, es de un valor relativamente alto, dando como resultado que
el diodo se comporte como un capacitor de pérdidas bajas.

23. Los diodos varactores o varicap han sido diseñados de manera que su
funcionamiento sea similar al de un capacitador y tengan una
característica capacitancia - tensión dentro de límites razonables.
En el gráfico a la derecha se muestran las similitudes entre un diodo y
un capacitor.
Debido a la recombinación de los portadores en el diodo, una zona de
agotamiento se forma en la juntura.
Esta zona de agotamiento actúa como un dieléctrico (aislante), ya que
no hay ninguna carga y flujo de corriente.

24. Las áreas exteriores a la zona de agotamiento si tienen portadores de
carga (área semiconductor). Se puede visualizar sin dificultad la
formación de un capacitor en el diodo (dos materiales semiconductores
deparados por un aislante).
La amplitud de la zona de agotamiento se puede ampliar
incrementando la tensión inversa aplicada al diodo con una fuente
externa. Esto causa que se aumente la separación (aislante) y separa
más las áreas semiconductoras. Este último disminuye la capacitancia.
Entonces la capacitancia es función de la tensión aplicada al diodo.
• Si la tensión aplicada al diodo aumenta la capacitancia disminuye
• Si la tensión disminuye la capacitancia aumenta

26. Es un dispositivo semiconductor que emite luz incoherente de espectro
reducido cuando se polariza de forma directa la unión PN en la cual circula
por él una corriente eléctrica.
Este fenómeno es una forma de electroluminiscencia, el LED es un tipo
especial de diodo que trabaja como un diodo común, pero que al ser
atravesado por la corriente eléctrica, emite luz , este dispositivo
semiconductor está comúnmente encapsulado en una cubierta de plástico de
mayor resistencia que las de vidrio que usualmente se emplean en las
lámparas incandescentes.

27.  DIMENSIONES Y COLORES DEL DIODO
Actualmente los LED tienen diferentes tamaños, formas y colores. Tenemos LED
redondos, cuadrados, rectangulares, triangulares y con diversas formas , los colores
básicos son rojo, verde y azul, aunque podemos encontrarlos naranjas, amarillos
incluso hay un Led de luz blanca. Las dimensiones en los LED redondos son
3mm, 5mm, 10mm y uno gigante de 20mm
 ANGULO DE VISTA
Esta característica es importante, pues de ella depende el modo de observación del
Led, es decir, el empleo práctico de aparato realizado.
 LUMINOSIDAD
La intensidad luminosa en el eje y el brillo están intensamente relacionados. Tanto si
el Led es puntual o difusor, el brillo es proporcional a la superficie de emisión. Si el
Led es puntual, el punto será más brillante, al ser una superficie demasiado
pequeña. En uno difusor la intensidad en el eje es superior al modelo puntual.
 CONSUMO
El consumo depende mucho del tipo de LED que elijamos.
