1. Dispositivos de almacenamiento
El Disco Duro O Hard Disk.
Es el principal elemento para el almacenamiento de la información digital en un
sistema de cómputo. El disco duro es un dispositivo que va sellado para evitar la
interferencia de partículas en la mínima distancia que existe entre las cabezas y el
disco. Los discos duros proporcionan un acceso más rápido a los datos que los
discos flexibles y pueden almacenar mucha más información.
Características principales de un disco duro son:
v Capacidad: Se mide en gigabytes (GB). Es el espacio disponible para
almacenar secuencias de 1 byte. La capacidad aumenta constantemente
desde cientos de MB, decenas de GB, cientos de GB y hasta TB.
v Velocidad de giro: Se mide en revoluciones por minuto (RPM). Cuanto más
rápido gire el disco, más rápido podrá acceder a la información la cabeza
lectora. Los discos actuales giran desde las 4.200 a 15.000 RPM,
dependiendo del tipo de ordenador al que estén destinadas.
v Capacidad de transmisión de datos: De poco servirá un disco duro de gran
capacidad si transmite los datos lentamente. Los discos actuales pueden
alcanzar transferencias de datos de 3 GB por segundo.
Estructura física: El disco duro básicamente se conforma de:

2. v Uno o más platos de aluminio recubiertos en ambas caras de material
magnético; estos van montados uno sobre el otro en un eje común, a una
distancia suficiente para permitir el paso del ensamble que mueve las cabezas.
v Un motor DC que hace girar los platos a una velocidad entre 3600 RPM
hasta 10000 RPM (Revoluciones Por Minuto), lo cual es una factor determinante
para aplicaciones que requieran manejo de video.
v Un número limitado de cabezas de lectura y escritura magnética una por
cada cara, que flotan sobre la superficie interior y exterior de los platos del disco.
v Un sistema de bobinas e imanes que hace que las cabezas de lectura y
escritura se puedan desplazar hacia fuera y hacia adentro sobre la superficie del
disco y a cualquier posición de los platos.
v El disco duro posee además de un sistema de control electrónico encargado
del manejo de la transferencia y de la recepción de los datos hacia los diferentes
dispositivos controladores de la tarjeta principal de un computador.
Sonidos del disco duro:
http://www.chw.net/foro/almacenamiento-f23/51834-los-sonidos-extranos-en-tu-disco-
duro.html
Problemas en los cabezales: (Es posible recuperar datos)
Sonido1
Sonido2
Sonido3
Sonido4

3. Problemas en el motor de la unidad: (la que hace girar los platos, es posible la recuperación de
datos)
Sonido5
Problema que indica que el cabezal está pegado al plato: (casi imposible recuperar datos)
Sonido 6
Organización De La Información:
v Pista: Corresponde al área encerrada por dos circunferencias concéntricas.
v Sector: Corresponde al área encerrada por dos líneas radiales en una pista.
v Cilindro: Está formado por una de la pistas superiores y por la pista de la otra
cara que queda exactamente debajo.
v Cluster: Está compuesto por determinada cantidad de sectores y no puede
contener información de varios archivos
Calculo De La Capacidad: La capacidad se puede hallar utilizando la siguiente
ecuación, sumado a los datos específicos que incorpora cada fabricante en la
calcomanía del producto.
Nº de cilindros Nº de cabezas Nº de sec tores 512 B
Capacidad : × × ×
1 1 cilindro 1 cabeza 1 sec tor

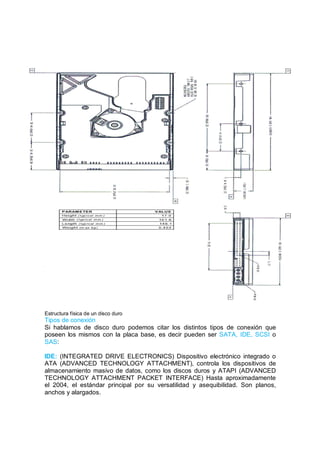

4. Estructura física de un disco duro
Tipos de conexión
Si hablamos de disco duro podemos citar los distintos tipos de conexión que
poseen los mismos con la placa base, es decir pueden ser SATA, IDE, SCSI o
SAS:
IDE: (INTEGRATED DRIVE ELECTRONICS) Dispositivo electrónico integrado o
ATA (ADVANCED TECHNOLOGY ATTACHMENT), controla los dispositivos de
almacenamiento masivo de datos, como los discos duros y ATAPI (ADVANCED
TECHNOLOGY ATTACHMENT PACKET INTERFACE) Hasta aproximadamente
el 2004, el estándar principal por su versatilidad y asequibilidad. Son planos,
anchos y alargados.

5. SCSI: Son interfaces preparadas para discos duros de gran capacidad de
almacenamiento y velocidad de rotación. Se presentan bajo tres especificaciones:
SCSI Estándar (Standard SCSI), SCSI Rápido (Fast SCSI) y SCSI Ancho-Rápido
(Fast-Wide SCSI). Su tiempo medio de acceso puede llegar a 7 milisegundos y su
velocidad de transmisión secuencial de información puede alcanzar teóricamente
los 5 Mbps en los discos SCSI Estándares, los 10 Mbps en los discos SCSI
Rápidos y los 20 Mbps en los discos SCSI Anchos-Rápidos (SCSI-2). Un
controlador SCSI puede manejar hasta 7 discos duros SCSI (o 7 periféricos SCSI)
con conexión tipo margarita (daisy-chain). A diferencia de los discos IDE, pueden
trabajar asincrónicamente con relación al microprocesador, lo que posibilita una
mayor velocidad de transferencia.
SATA (Serial ATA): El más novedoso de los estándares de conexión, utiliza un
bus serie para la transmisión de datos. Notablemente más rápido y eficiente que
IDE. Existen tres versiones, SATA 1 con velocidad de transferencia de hasta 150
MB/s (hoy día descatalogado), SATA 2 de hasta 300 MB/s, el más extendido en la
actualidad; y por último SATA 3 de hasta 600 MB/s el cual se está empezando a
hacer hueco en el mercado. Físicamente es mucho más pequeño y cómodo que
los IDE, además de permitir conexión en caliente.
SAS (Serial Attached SCSI): Interfaz de transferencia de datos en serie, sucesor
del SCSI paralelo, aunque sigue utilizando comandos SCSI para interaccionar con
los dispositivos SAS. Aumenta la velocidad y permite la conexión y desconexión
en caliente. Una de las principales características es que aumenta la velocidad de
transferencia al aumentar el número de dispositivos conectados, es decir, puede
gestionar una tasa de transferencia constante para cada dispositivo conectado,
además de terminar con la limitación de 16 dispositivos existente en SCSI, es por
ello que se vaticina que la tecnología SAS irá reemplazando a su predecesora
SCSI. Además, el conector es el mismo que en la interfaz SATA y permite utilizar
estos discos duros, para aplicaciones con menos necesidad de velocidad. Por lo
tanto, las unidades SATA pueden ser utilizadas por controladoras SAS pero no a
la inversa, una controladora SATA no reconoce discos SAS.
Clasificación De Los Discos Duros:
Los discos duros se pueden encontrar en dos presentaciones básicas:
Discos Duros De Tecnología IDE: Es un moderno sistema que integra una tarjeta
electrónica inteligente para el manejo de la unidad completa, IDE es una
derivación de la palabra inglesa Intelligent Drive Electronics.

6. El estándar actual de IDE permite conectar por medio de una correa de finos
alambres un número máximo dos dispositivos por canal, es decir, si se tiene un
cana IDE1 en la tarjeta principal del computador, solo ésta podrá soportar dos
elementos con la conexión IDE, y además deberán sostener una configuración
base llamada Maestro (Master) o Esclavo (Slave) en cada dispositivo. La
configuración se puede realizar a través de unos pequeños puentes que se
encuentran en la parte posterior del disco duro.

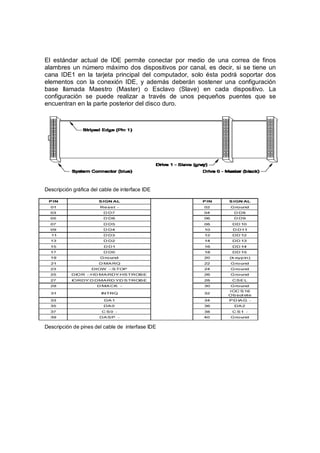

Descripción gráfica del cable de interface IDE
Descripción de pines del cable de interfase IDE

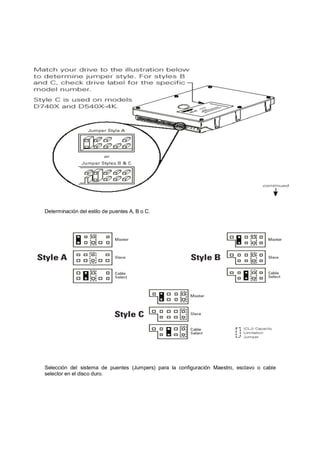

7. Determinación del estilo de puentes A, B o C.
Selección del sistema de puentes (Jumpers) para la configuración Maestro, esclavo o cable
selector en el disco duro.

8. Discos Duros De Tecnología SCSI: Esta es una tecnología bastante veloz en el
procesamiento de datos digitales, se utilizan básicamente para estaciones de
trabajo, servidores y sistemas de edición digital de video de alto rendimiento y son
bastante independientes de la carga de funcionamiento del microprocesador. Son
un poco más difíciles de conectar al sistema de cómputo. Aquí ya no se utilizan las
configuraciones tradicionales de maestro, esclavo o cable selector más bien se
adopta un sistema de direccionamiento binario llamados (ID)
Disco duro SCSI / 68 pines.
Panel de conexión SCSI posterior.

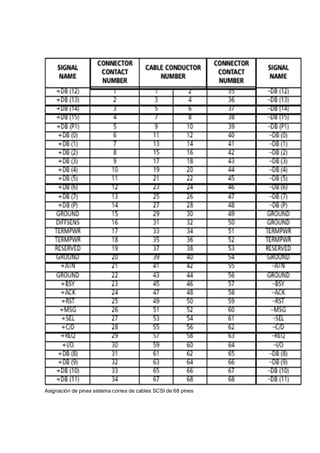

9. Asignación de pines sistema correa de cables SCSI de 68 pines

10. Distribución de pines panel posterior disco SCSI.

11. UNIDAD DE CD-ROM:
Disco compacto
Este es un dispositivo muy valioso para el almacenamiento masivo de información
musical en formato digital o de simplemente de datos computacionales; la palabra
CD ROM proviene de la palabra inglesa Compact Disc-Read Only Memory que
significa disco compacto de solo lectura. El estándar de almacenamiento de
archivos informáticos en disco compacto se caracteriza por tener una capacidad
de almacenamiento para datos de 700 MB o de 80 minutos musicales.
Al igual que los discos duros, estas unidades deben de configurarse
apropiadamente como Maestro o esclavos para su correcto funcionamiento
ESPECIFICACIONES GENERALES DE LA UNIDAD DE CD ROM:
v Capacidad: 700 Mega Bytes
v Diámetro de disco permitido: 12 cms / 8 cms
v Velocidad rotacional: 10600 RPM
v Interfase de conexión: IDE
v Velocidad de transferencia de datos: 7800 KBps
v Velocidad de búsqueda de la información en disco: 75 ms
v Respuesta auditiva en frecuencia: 20 Hz 20KHz
v Resistencia para conexión de auriculares: 33
v Voltaje de alimentación eléctrica: + 5V DC @ 1.5 A, + 12V DC @ 0.9 A
DESCRIPCIÓN DE LA VISTA FRONTAL DE LA UNIDAD DE CD ROM:
Vista frontal de la unidad de CD ROM

12. v 1. Conector para auriculares de audio tipo Jack de 3.5 mm
v 2. Control de volumen
v 3. Bandeja de disco
v 4. Led indicador de trabajo
v 5. Orificio de expulsión de emergencia
v 6. Botón de reproducción o avance
v 7. Botón de apertura / cierre
DESCRIPCIÓN DE LA VISTA POSTERIOR DE LA UNIDAD DE CD ROM
v 1. Conector para cable de audio digital
v 2. Conector para cable de audio análogo
v 3. Puente maestro / esclavo / cable selector
v 4. Conector para cable de datos de interfase IDE
v 5. Conector para la alimentación eléctrica
Los principales componentes de una unidad de disco incluyen:
v Actuador de cabezas: Este sistema esta comandado por un motor pequeño
de rotación gradual llamado muchas veces motor de pasos, su misión es la de
ubicar las cabezas de lectura y escritura de la unidad en las diferentes pistas del
disquete.
v Motor de giro: Es un sistema de rotación que está formado por un motor de
eléctrico de voltaje directo, que gira a una velocidad promedio de 300 RPM.
v Cabezas de lectura y escritura: Las unidades de disquetes poseen dos
cabezas de lectura y escritura, las cuales a través de una pequeña bobina se
encargan de realizar los procesos de transmisión y de recepción de los datos en
formato de polaridades norte y sur.
v Tarjeta controladora: Es un sistema electrónico diseñado para controlar las
funciones propias de la unidad la cual administra la unidad de cuenta vueltas, el

13. sensor de pista cero, el sensor de protección contra escritura, el sensor de
densidad, la interfase de potencia y todos los motores del sistema.
v Jack de conexión: La conexión entre la unidad de disco flexible y los de más
sistemas de la computadora se hace por medio de un cable de datos formado por
dos conectores, los cuales están organizados de tal manera para ubicar
correctamente los nombres de la unidad (A o B).
v El disco flexible es un elemento plano de mylar recubierto con óxido de
hierro que contiene partículas minúsculas capaces de mantener un campo
magnético, y encapsulado en una carcasa o funda protectora de plástico. La
información se almacena en el disquete mediante la cabeza de lectura y escritura
de la unidad de disco, que altera la orientación magnética de las partículas. La
orientación en una dirección representa el valor binario 1, y la orientación en otra
el valor binario 0. Dependiendo de su capacidad, un disco de este tipo puede
contener desde 1.44 MB hasta los 2.88 MB.
Unidad de Disquete o Floppy Drive:
Este es un dispositivo electrónico y mecánico que lee y/o escribe en discos
flexibles de formato 3.5 pulgadas o de 5.25 pulgadas. Su desarrollo tuvo lugar en
1967 en los laboratorios de IBM.
Lector de tarjetas de memoria:
Es un periférico que lee o escribe en soportes de memoria flash. Actualmente, los
instalados en computadores (incluidos en una placa o mediante puerto USB),
marcos digitales, lectores de DVD y otros dispositivos, suelen leer varios tipos de
tarjetas.
Una tarjeta de memoria es un pequeño soporte de almacenamiento que utiliza
memoria flash para guardar la información que puede requerir o no baterías
(pilas), en los últimos modelos la batería no es requerida, la batería era utilizada
por los primeros modelos. Estas memorias son resistentes a los rasguños

14. externos y al polvo que han afectado a las formas previas de almacenamiento
portátil, como los CD y los disquetes.
Otros dispositivos de almacenamiento:
v Cinta perforada: se trata de un medio muy obsoleto, consistente en tarjetas
o cintas de papel perforadas.
v Memoria flash: Es un tipo de memoria que se comercializa para el uso de
aparatos portátiles, como cámaras digitales o agendas electrónicas. El aparato
correspondiente o bien un lector de tarjetas, se conecta a la computadora a
través del puerto USB o Firewire.
v Discos y cintas magnéticas de gran capacidad: Son unidades especiales
que se utilizan para realizar copias de seguridad o respaldo en empresas y
centros de investigación. Su capacidad de almacenamiento puede ser de
cientos de gigabytes.
v Almacenamiento en línea: Hoy en día también debe hablarse de esta forma
de almacenar información. Esta modalidad permite liberar espacio de los
equipos de escritorio y trasladar los archivos a discos rígidos remotos provistos
que garantizan normalmente la disponibilidad de la información. En este caso
podemos hablar de dos tipos de almacenamiento en línea: un almacenamiento
de corto plazo normalmente destinado a la transferencia de grandes archivos
vía web; otro almacenamiento de largo plazo, destinado a conservar
información que normalmente se daría en el disco rígido del ordenador
personal.
Discos duros para tabletas:
Son discos duros portátiles que aumentan, de forma contundente, la capacidad
de almacenamiento de las tabletas. Se trata de discos externos que se
conectan a través de una red de Wi-Fi local, debido a que muchas tabletas no
tienen conector USB, y que permiten acceder a los archivos almacenados en
los discos duros o descargarlos en la memoria de la tableta.
El GOFLEX SATELLITE, ha sido creado por SEAGATE TECHNOLOGY: este
dispositivo ofrece 500 GB de memoria, un aumento considerable con respecto a
los 64 GB máximos de las tabletas convencionales reproduce, de forma sencilla
y rápida, películas, música, fotografías y documentos tanto en el iPad como en
otros dispositivos y como funciona con una batería interna, se puede llevar a
cualquier parte, siempre que entre el iPad y el disco duro haya una distancia de
unos 45 metros. Además, permite el acceso de tres dispositivos diferentes
simultáneamente. Por otro lado, hay que tener en cuenta que, como utiliza el
acceso Wi-Fi de las tabletas, no es posible conectarse a internet mientras se
utiliza el Satélite, además de que la conexión no es muy estable y la batería se
queda un poco corta.

15. El G-CONNECT ofrece 500 GB de memoria El problema es que no tiene
batería interna, permite conectarse a internet simultáneamente, pero sólo
cuando está conectado a la red a través de la entrada de línea
